关键元器件选型清单

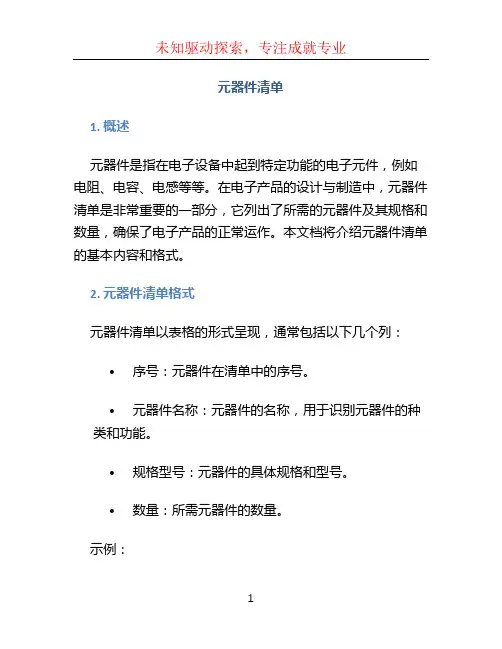

元器件清单
元器件清单1. 概述元器件是指在电子设备中起到特定功能的电子元件，例如电阻、电容、电感等等。
在电子产品的设计与制造中，元器件清单是非常重要的一部分，它列出了所需的元器件及其规格和数量，确保了电子产品的正常运作。
本文档将介绍元器件清单的基本内容和格式。
2. 元器件清单格式元器件清单以表格的形式呈现，通常包括以下几个列：•序号：元器件在清单中的序号。
•元器件名称：元器件的名称，用于识别元器件的种类和功能。
•规格型号：元器件的具体规格和型号。
•数量：所需元器件的数量。
示例：序号元器件名称规格型号数量1电阻1kΩ102电解电容100uF53二极管1N4148203. 元器件清单的编制流程编制元器件清单需要经过以下几个基本步骤：步骤一：确定所需元器件在设计电子产品之前，首先需要明确产品的功能和要求。
通过功能和要求确定所需元器件的种类和规格。
步骤二：查询元器件信息在确定所需元器件种类和规格之后，需要查找相应的元器件供应商或者在线元器件库，查询元器件的具体信息，包括型号、规格、参数等。
步骤三：编写元器件清单在查询到元器件信息后，根据元器件的种类和规格编写元器件清单。
将元器件按照一定的序号进行编号，列出元器件名称、规格型号和数量。
步骤四：检查和确认完成元器件清单的编写后，需要仔细检查清单中的元器件名称、规格型号和数量是否有误，确保清单的准确性和完整性。
4. 元器件清单的重要性元器件清单的编制对于电子产品的设计与制造是非常重要的，它有以下几个重要作用：确保组装过程的顺利进行元器件清单明确列出了所需的元器件和数量，有助于组装人员按照清单进行元器件的选取和安装，避免发生错误和混乱。
管理元器件库存通过元器件清单，可以清楚地知道所需元器件的数量，有助于管理和控制元器件的库存，避免因为元器件短缺导致生产延误。
方便维修和检修元器件清单记录了使用的元器件信息，有助于维修和检修工作的进行，确定需要更换或修理的元器件。
5. 总结元器件清单是电子产品设计与制造中不可或缺的一部分，它记录了所需元器件的种类、规格和数量。
常用元器件选型指南
常用元器件选型指南在电子产品设计和电路搭建中，常用元器件的选型是非常关键的一步。
正确选择合适的元器件，不仅可以保证电路的性能和可靠性，还可以提高产品的竞争力和市场份额。
本文将为您介绍一些常用元器件的选型指南，以帮助您在设计和搭建电路时做出正确的决策。
1.电源和稳压器件电源和稳压器件是电路中最基础的组成部分之一、正确选择合适的电源和稳压器件可以确保电路接收到充足和稳定的电能。
选型时需要考虑以下几个因素：-输入电压范围：根据应用场景和要求选择适合的输入电压范围，确保电源能够满足电路的供电需求。
-输出电压/电流：根据电路的工作电压和所需的电流选择合适的电源和稳压器件。
-效率和功耗：选择高效率的电源和稳压器件，以减少能源浪费和热量产生。
2.晶振和时钟器件晶振和时钟器件用于提供电路的时钟信号，以确保电路的正常运行和数据同步。
以下是一些选型指南：-频率范围：根据电路工作的频率要求选择合适的晶振和时钟器件。
-稳定性和精度：选择稳定性和精度较高的晶振和时钟器件，以确保电路的准确性和可靠性。
-尺寸和封装：根据电路的尺寸和空间要求选择适合的尺寸和封装类型。
3.传感器和探测器件传感器和探测器件用于感应和检测环境中的物理量和信号。
在选型时需要考虑以下几个因素：-检测范围和精度：根据需要检测的物理量的范围和精度要求选择合适的传感器和探测器件。
-接口和通信协议：选择具有适当接口和通信协议的传感器和探测器件，以便与其他设备和系统进行数据交互。
-环境适应性：根据应用环境的要求选择具有合适环境适应性的传感器和探测器件，例如温度、湿度、压力等等。
4.模拟器件模拟器件用于处理模拟电信号，如放大、滤波、调节等。
在选型时需要考虑以下几个因素：-功能和性能：根据电路的功能要求选择合适的模拟器件，如放大器、滤波器、运算放大器等。
-带宽和频率响应：根据电路的工作频率范围选择合适的模拟器件，以确保信号传输的准确性和稳定性。
-噪声和失真特性：选择噪声和失真特性较低的模拟器件，以提高电路的信号质量和准确度。
新手电工实用的四个选型表格
新⼿电⼯电⽓元件选型参考表
注意事项：
序号元件名称型号/规格主要参数适⽤场合注意事项1
断路器（MCB ）
C65N 1P 10A
额定电流：10A ；极数：1P ；过载保护与短路保护
居⺠住宅、商业建筑照明及⼩型动⼒电路
根据负载电流选择合适额定电流，考虑线路类型与环境温度
2
空⽓开关（ACB ）
NSX160F
额定电流：160A ；分断能⼒：100kA
⼯业配电系统主⼲线保护
根据实际⽤电负荷需求选取，关注分断能⼒和操作⽅式
3
接触器（Contactor ）
CJX2-1810
额定电流：18A ；线圈电压：AC220V
控制电动机启停或其它⼤功率设备
根据负载电流选择接触器规格，确认线圈电压匹配电源电压
4
继电器（Relay ）
MY2NJ DC24V
触点形式：常开(NO)/常闭(NC)；线圈电压：DC24V
⾃动控制回路信号转换
根据控制电路需求选择触点形式和线圈电压
5
电缆电线
BV-2.5mm²
导体截⾯积：2.5mm²；额定电压：450/750V
家装布线、照明、插座回路根据负载电流和敷设环境选择合适的导体截⾯积6
开关插座
86型 10A 五孔
额定电流：10A ；额定电压：250V
室内墙⾯安装符合装修⻛格，考虑安全性及实⽤性
1.所有电⽓元件选型应遵循国家相关电⽓规范和标准。
2.选型时需充分考虑使⽤环境条件，如温度、湿度、腐蚀性等因素。
3.对于⾼压或者重要负荷区域，应选⽤具有更⾼安全等级和可靠性的产品。
4.根据实际情况灵活调整表格内容，包括但不限于以上列举的电⽓元件。
关键件清单模板
关键件清单：
注：以上主要零部件仅为参考，根据逆变器实际设计和应用可能有所不同，确实不包含的器件请用删除线标注出。
功率输出变压器设计上若不为逆变器组成部分，可不列入。
相关认证情况指元件获得的认证，包括CCC认证（认证范围见认监委网站/cnca/rdht/qzxcprz/rzml/images/20080701/4755.htm）、CQC认证、IECEE-CB 证书及其它国际认证（不含体系认证）。
应标注相应认证标准号（含年代号），在备注中注明该元件的证书编号，并提供证书的电子档，按序号+部件名称创建目录存储（如“01 直流断路器”），以证书编号为文件名（如“CCC 2009010307340281.pdf”）。
本表“型号”列应与元件认证证书上的产品型号一致。
可在CQC网站“证书查询”页面/chinese/zscx/A0107index_1.htm查询CCC认证、CQC认证信息，屏幕截图代替证书电子档。
关键元器件或零部件清单
序号 零部件名称
制造厂商
关键元器件和零部件清单
产品名称：
技术参数
型号规格
1 灯座
2 光源 3 电源 4 护线套 5 透镜 6 铝基板 7 连接器 8 地线
绝缘材料、耐温值
型号
光通量、色温、显色指数、光效、 功率、热阻。
型号、额定电流、额定电压
额定电流、电压、功率、PF、TA值 、效率、输出值等
脉冲电压值、tc值
型号、额定功率
20 接插件
21
温度控制保护 装置
22 其他电线
绝缘材料、耐温值 控温值 导体截面积、耐温值
型号、额定电流、额定电压 型号、额定电流 型号
23 开关
绝缘材料、耐温值
型号、额定电流、额定电压
24 插头
---
型号、额定电流、额定电压
25 熔断器
时间电流特性
型号
26 调光装置
绝缘材料、耐温值
材料牌号
填表原则：涉及到的零部件要求填写，不涉及的可删除；
认证证书和附注
备注
制表 人： 制表日期：
审批人： 审批日期：
型号、额定电流、额定电压
绝缘材料、耐温值
型号
材料、耐温值、透光率、折射率、 耐黄热率
型号
绝缘材料、耐温值
型号
导体截面积、耐温值
型号
9 电源线
导体截面积、耐温值
型号
10 面罩胶料 11 滤波电感 12 压敏电阻 13 开关管
绝缘材料、耐温值 电感值、耐温值 电阻值、耐温值 耐温值
型号 型号、额定电流、额定电压 型号、额定电流、额定电压 型号、额定电流、额定电压
14 启动器座
绝缘材料、耐温值

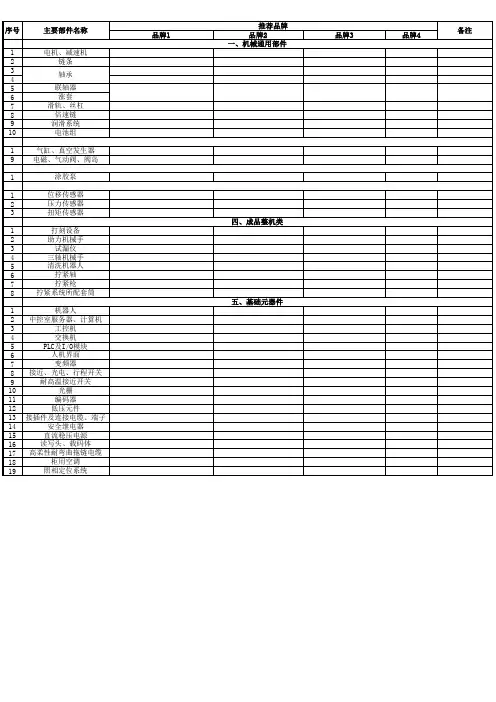

关键元器件选型清单
主要部件名称
1
电机、减速机
2
链条
3 4
轴承
5
联轴器
6
涨套
7
滑轨、丝杠
8
倍速链
9
润滑系统
10
电池组
1
气缸、真空发生器
9 电磁、气动阀、阀岛
1
涂胶泵
1
位移传感器
2
压力传感器
3
扭矩传感器
1
打刻设备
2
助力机械手
3
试漏仪
4
三轴机械手
5
清洗机器人
6
拧紧轴
7
拧紧枪
8
拧紧系统所配套筒
1
机器人
2 中控室服务器、计算机
备注
四、成品整机类 五、基础元器件
3
工控机
4
交换机
5
PLC及I/O模块
6
人机界面
7
变频器
8 接近、光电、行程开关
9
耐高温接近开关
10ห้องสมุดไป่ตู้
光栅
11
编码器
12
低压元件
13 接插件及连接电缆、端子
14
安全继电器
15
直流稳压电源
16
读写头、载码体
17 高柔性耐弯曲拖链电缆
18
柜用空调
19
照相定位系统
品牌1
推荐品牌
品牌2 一、机械通用部件
品牌3
品牌4
开关电源元器件选型
开关电源元器件选型A:反激式变换器:1.MOS管:Id=2Po/Vin; Vdss=1.5Vin(max)2.整流:Vr>Vin+(Ns/Np)*Vin(max); If≧Iout 一般取Vr=8Vout3.缺点:就是输出纹波较大,故不能做大功率(一般≦150W),所以输出电容的容量要大.4.优点:输入电压范围较宽(一般可做到全电压范围90Vac-264Vac),电路简单.5.最佳控制方法:应选择电流型IC幷采用电流型控制.B:正激式变换器:6.MOS管:Id=1.5Po/Vin; Vdss=2Vin(max)7.整流:Vr>Vin+(Ns/Np)*Vin(max); If≧Iout 一般取Vr=3Vout8.缺点:成本上升,如要全电压得加PFC,电路稍比反激复杂.9.优点:纹丝小,功率可做到0~200W.10.最佳控制方法:应选择电流型IC幷采用电流型控制.C:推挽式变换器:11.MOS管: Id=1.2Po/Vin; Vdss=2Vin(max)12.整流:Vr>Vin+(Ns/Np)*Vin(max); If≧Iout 一般取Vr=2Vout13.缺点: 成本上升,如要全电压得加PFC,电路稍复杂.不太合适离线式.14.优点: 功率可做到100W~1000W.DC-DC用此电路很好!15.最佳控制方法:应选择电流型IC幷采用电流型控制.D:半桥式变换器:16.MOS管: Id=1.5Po/Vin; Vdss=Vin(max)17.整流: Vr>Vin+(Ns/Np)*Vin(max); If≧Iout 一般取Vr=2Vout18.缺点: 成本上升,如要全电压得加PFC,电路稍复杂.19.优点: 功率可做到100W~500W.20.最佳控制方法:应选择电流型IC幷采用电流型控制.E:全桥式变换器:21.MOS管: Id=1.2Po/Vin; Vdss=Vin(max)22.整流: Vr>Vin+(Ns/Np)*Vin(max); If≧Iout 一般取Vr=2Vout23.缺点: 成本上升,如要全电压得加PFC,电路稍复杂.24.优点: 功率可做到400W~2000W以上.25.最佳控制方法:应选择电流型IC幷采用电流型控制.拟定:胡成才2005-1-13。
最全的常用器件选型表
最全的常用器件选型表---------------------------------------------------------------------------------------------------------------------------------1, 电源器件---------------------------------------------------------------------------------------------------------------------------------1.1 开关电源调整器TOP245 单片开关电源稳压器输入85V～265V AC,50Hz/60Hz,最大输出功率60WTOP247 单片开关电源稳压器输入85V～265V AC,50Hz/60Hz,最大输出功率125WTOP250 单片开关电源稳压器输入85V～265V AC,50Hz/60Hz,最大输出功率210WUC3843B 开关电源调整器工作电压范围8.2V～30VDC,输出驱动电流1A,最大使用频率500KHzTL494 开关电源调整器工作电压范围7.0V～40VDC,输出驱动电流500mA,最大使用频率200KHzMC34063 A DC-DC转换器输入3.0V～40VDC,输出电压可调,输出开关电流1.5A,100KHz工作频率,逐个周期的电流限制,最大电源电流4mAMC34023 高速PWM控制器推挽输出电流0.5A,1MHz工作频率,软启动,电源欠压锁定,逐个周期的电流限制,电源电压9.2V～30V,最大电源电流30mAMC34025 高速双PWM控制器推挽输出电流0.5A,1MHz工作频率,软启动,电源欠压锁定,逐个周期的电流限制,电源电压9.2V～30V,最大电源电流30mAμA 78S40 通用开关电源调整器输入2.5V～40VDC,输出电压1.25V～40V可调,输出开关电流1.5A,逐个周期的电流限制,最大电源电流5.5mAMAX1676 DC-DC升压转换器输入0.7V～5.5VDC,输出电压2.0V～5.5V可调,输出电流200mA,电源电流16μAMAX1692 DC-DC降压转换器输入2.7V～5.5VDC,输出1.25V～5.5V可调,最大输出电流600mA,电源电流85μAMAX829 负电压转换器输入1.5V～5.5VDC,输出电流-150μAMAX889 负电压转换器输入2.7V～5.5VDC,输出电流-200mAMAX1719 负电压转换器输入1.5V～5.5VDC,输出电流-25mAMAX1760 DC-DC升压转换器输入0.7V～5.5VDC,输出2.5V～5.5V可调,输出电流800mA,电源电流100μAMAX1921 DC-DC降压转换器输入2.0V～5.5VDC,输出固定电压1.5V,1.8V,2.5V,3.0V,3.3V,电源电流50μA,输出电流400mA1.2 线性固定电压调整器AS1117 三端低压差稳压器最大输入电压12V,最小压差1.2V,输出电压1.5V,2.5V,2.85V,3.0V,3.3V,5.0V,输出电流800mA78L00系列三端正向电压调整器最大输入电压35V,最小压差1.7V,输出电流100mA79L00系列三端负向电压调整器最大输入电压-35V,最小压差1.7V,输出电流-100mA78M00系列三端正向电压调整器最大输入电压35V,最小压差2.2V,输出电流500mA79M00系列三端负向电压调整器最大输入电压-35V,最小压差1.1V,输出电流-500mA7800系列三端正向电压调整器最大输入电压35V,最小压差2.2V,最大输出电流1.5A7900系列三端负向电压调整器最大输入电压-35V,最小压差2.2V,最大输出电流-1.5A78T00系列三端正向电压调整器最大输入电压35V,最小压差2.2V,最大输出电流3A1.3 线性可调电压调整器LM317L 可调式三端正向电压调整器最大允许压差40V,最小压差2.5V,输出电压可调范围1.25V～37V,最大输出电流100 mA,最小负载电流5mALM317M 可调式三端正向电压调整器最大允许压差40V,最小压差2.5V,输出电压可调范围1.25V～37V,最大输出电流500 mA,最小负载电流10mALM317 可调式三端正向电压调整器最大允许压差40V,最小压差3.0V,输出电压可调范围1.25V～37V,最大输出电流1.5A,最小负载电流12mALM337L 可调式三端负向电压调整器最大允许压差40V,最小压差2.5V,输出电压可调范围-1.25V～-37V,最大输出电流-100 mA,最小负载电流-5mALM337M 可调式三端负向电压调整器最大允许压差40V,最小压差2.5V,输出电压可调范围-1.25V～-37V,最大输出电流-500 mA,最小负载电流-10mALM337 可调式三端负向电压调整器最大允许压差40V,最小压差3.0V,输出电压可调范围-1.25V～-37V,最大输出电流-1.5A,最小负载电流-10mALM350 可调式三端正向电压调整器最大允许压差36V,最小压差3.0V,输出电压可调范围1.2V～33V,最大输出电流3A,最小负载电流10mALM333 可调式三端负向电压调整器最大允许压差35V,最小压差3.0V,输出电压可调范围-1.2V～-32V,最大输出电流-3A,最小负载电流-10mALM396 可调式三端正向电压调整器最大允许压差20V,最小压差2.1V,输出电压可调范围1.25V～15V,最大输出电流10A,最小负载电流10mA---------------------------------------------------------------------------------------------------------------------------------2, 运算放大器LM308A 精密运算放大器最大输入失调电压0.5mV,共模抑制比96dB,电源抑制比96dB,开环电压增益80V/mV,输入电压范围±14V(Vcc=±15V),输出电压范围±13V(Vcc=±15V,RL=10KΩ),带宽1MHz,压摆率0.3V/μS,电源电压±3.0V～±18V,输出短路时间Indefinite,最大电源电流±0.8mALM348 通用运算放大器最大输入失调电压6.0mV,共模抑制比90dB,输入偏置电流30nA,,带宽1MHz,压摆率0.5V/μS,电源电压±4.0V～±18V,每放大器电源电流1.125mALF411 通用运算放大器最大输入失调电压2.0mV,共模抑制比100dB,输入偏置电流50pA,,带宽3MHz,压摆率13V/μS,电源电压±3.5V～±18V,每放大器电源电流3.4mATL032 通用运算放大器最大输入失调电压1.5mV,共模抑制比94dB,输入偏置电流2pA,,带宽1.1MHz,压摆率5.1V /μS,电源电压±5.0V～±18V,每放大器电源电流0.28mATLC4501 通用运算放大器最大输入失调电压0.1mV,共模抑制比100dB,输入偏置电流1pA,,带宽4.7MHz,压摆率2.5V /μS,电源电压4.0V～6.0V,每放大器电源电流1.5mATLC2654 精密运算放大器最大输入失调电压0.02mV,共模抑制比125dB,输入偏置电流50pA,,带宽1.9MHz,压摆率3.7V /μS,电源电压±2.3V～±8V,每放大器电源电流2.4mATLC2652 精密运算放大器最大输入失调电压3μV,共模抑制比140dB,输入偏置电流4pA,,带宽1.9MHz,压摆率3.1V /μS,电源电压±1.9V～±8V,每放大器电源电流2.4mALM358 通用运算放大器最大输入失调电压7.0mV,共模抑制比70dB,电源抑制比100dB,开环电压增益100V/mV,输入差动电压范围0～Vcc,输入共模电压范围0～28.3V(Vcc=30V),输出电压范围0～3.5V(Vcc=5V,RL=10KΩ),带宽1MHz,压摆率0.6V/μS,电源电压±1.5V～±16V或+3.0V～+32V,输出高电平电流40mA,输出低电平电流20mA,输出短路时间连续,最大电源电流3.0mALM324A 通用运算放大器最大输入失调电压3.0mV,共模抑制比70dB,电源抑制比100dB,开环电压增益100V/mV,输入差动电压范围0～Vcc,输入共模电压范围0～28.3V(Vcc=30V),输出电压范围0～3.5V(Vcc=5V,RL=10KΩ),带宽1MHz,压摆率0.6V/μS,电源电压±1.5V～±16V或+3.0V～+32V,输出高电平电流40mA,输出低电平电流20mA,输出短路时间连续,最大电源电流3.0mA OP07 精密运算放大器最大输入失调电压75μV,共模抑制比123dB,电源抑制比5μV/V,开环电5压增益500V/mV,输入差动电压范围0～Vcc,输入共模电压范围±14V(Vcc= ±15V),输出电压范围±13V(Vcc=±15V,RL=10KΩ),带宽1MHz,压摆率0.6V/μS,电源电压±3V～±18V,输出短路时间Indefinite,最大电源电流3.0mAOP297E 精密运算放大器最大输入失调电压100μV,共模抑制比130dB,电源抑制比130dB,开环电压增益3200V/mV,输入差动电压范围0～Vcc,输入共模电压范围±13.5V (Vcc=±15V),输出电压范围±13.4V(Vcc=±15V,RL=10KΩ),输出电流±10mA,带宽0.9MHz,压摆率0.15V/μS,电源电压±2V～±20V,每运放最大电源电流750μAAD8572 精密运算放大器最大输入失调电压5μV,共模抑制比140dB,电源抑制比130dB,开环电压增益145dB,轨至轨输入输出,输出电流30mA,带宽1.5MHz,压摆率0.4V/μS,电源电压+2.7V～+6V,每运放最大电源电流1000μAOP484 精密运算放大器最大输入失调电压65μV,共模抑制比60dB,电源抑制比76dB,开环电压增益240V/mV,轨至轨输入输出,输出电流6.5mA,带宽4MHz,压摆率2.4V/ μS,电源电压±1.5V～±18V或+3.0V～+36V,每运放最大电源电流1.45mAOP727 精密运算放大器最大输入失调电压100μV,共模抑制比110dB,电源抑制比130dB,开环电压增益500V/mV,输入共模电压范围0～4V(Vcc=5V),轨至轨输出,输出电流10mA,带宽0.7MHz,压摆率0.2V/μS,电源电压±1.35V～±18V或+2.7V～+36V,每运放最大电源电流270μAOP262 精密运算放大器最大输入失调电压0.325mV,共模抑制比110dB,电源抑制比120dB,开环电压增益88V/mV,轨至轨输出,输出电流30mA,带宽15MHz,压摆率13V/μS,电源电压±1.35V～±6.0V或+2.7V～+12V,每运放最大电源电流0.85mAOP296 精密运算放大器最大输入失调电压0.3mV,共模抑制比60dB,电源抑制比85dB,开环电压增益200V/mV,轨至轨输入输出,输出电流4mA,带宽0.35MHz,压摆率0.3V/μS,电源电压+3.0V～+12V,每运放最大电源电流80μAAD8028 高速运算放大器最大输入失调电压0.8mV,共模抑制比110dB,电源抑制比110dB,开环电压增益110dB,轨至轨输入输出,输出短路电流120mA,带宽190MHz,压摆率90V/μS,电源电压±1.35V～±6V或+2.7V～+12V,每运放最大电源电流8.5mAAD8616 精密运算放大器最大输入失调电压65μV,共模抑制比100dB,电源抑制比90dB,开环电压增益450V/mV,轨至轨输入输出,输出电流80mA,带宽0.4MHz,压摆率0.1V/μS,电源电压±0.9V～±2.5V或+1.8V～+6V,每运放最大电源电流2mAAD8607 精密运算放大器最大输入失调电压50μV,共模抑制比100dB,电源抑制比100dB,开环电压增益150V/mV,轨至轨输入输出,输出电流150mA,带宽24MHz,压摆率12V/μS,电源电压+2.7V～+6V,每运放最大电源电流2mAAD8130 差分放大器最大输入失调电压1.8mV,共模抑制比110dB,开环电压增益110dB,输入共模电压范围±10.5V(Vcc=±12V),输出短路电流55mA,带宽270MHz, 压摆率1100V/μS,电源电压±2.25V～±12.6V或+4.5V～+25.2V,最大电源电流1mAOPA2364 通用运算放大器最大输入失调电压500μV,共模抑制比90dB,电源抑制比80μV/V,开环电压增益100dB,轨至轨输入输出,输出短路时间连续,带宽7MHz,压摆率5V/μS,电源电压±0.9V～±2.75V或+1.8V～+5.5V,每运放最大电源电流1.4mAOPA4344 通用运算放大器最大输入失调电压1.2mV,共模抑制比92dB,电源抑制比200μV/V,开环电压增益120dB,轨至轨输入输出,输出短路时间连续,带宽1MHz,压摆率0.8V/μS,电源电压+2.7V～+5.5V,每运放最大电源电流0.25mATVL2372 通用运算放大器最大输入失调电压4.5mV,共模抑制比68dB,电源抑制比80dB,开环电压增益110dB(Vcc=5V),轨至轨输入输出,输出电流7mA,带宽3MHz,压摆率2.4V/μS,电源电压±1.35V～±8V或+2.7V～+16V,每运放最大电源电流0.55mAMAX4294 通用运算放大器最大输入失调电压2mV,共模抑制比90dB,电源抑制比100dB,开环电压增益120dB(Vcc=5V,RL=2KΩ),轨至轨输入输出,输出短路时间连续,带宽500KHz,压摆率0.2V /μS,电源电压±0.9V～±2.75V或+1.8V～+5.5V, 每运放最大电源电流270μAMAX4240 通用运算放大器最大输入失调电压2mV,共模抑制比90dB,电源抑制比82dB,开环电压增7益85dB(Vcc=5V,RL=10KΩ),轨至轨输入输出,输出短路电流-0.7mA/2.5mA,输出短路时间连续,带宽90KHz,压摆率40V /mS,电源电压±0.9V～±2.75V或+1.8V～+5.5V,每运放最大电源电流19μAMAX4199 通用运算放大器最大输入失调电压0.5mV,共模抑制比110dB,电源抑制比120dB,电压增益10,轨至轨输入输出,输出短路电流5.5mA,输出短路时间连续,带宽500KHz,压摆率0.1V /μS,电源电压±1.35V～±3.75V或+2.7V～+7.5V, 每运放最大电源电流55μAMAX492 通用运算放大器最大输入失调电压0.5mV,共模抑制比90dB,电源抑制比110dB,电压增益108dB,轨至轨输入输出,输出短路电流30mA,输出短路时间不定,带宽500KHz,压摆率0.2V /μS,电源电压±1.35V～±3.0V或+2.7V～+6.0V,每运放最大电源电流170μAMAX4133 通用运算放大器最大输入失调电压0.75mV,共模抑制比94dB,电压增益100dB,轨至轨输入输出,输出短路电流50mA,输出短路时间连续,带宽10MHz,压摆率4V/μS,电源电压±1.35V～±3.25V或+2.7V～+6.5V,每运放最大电源电流1.35mAPA12A 功率运算放大器最大输入失调电压4mV,共模抑制比100dB,电压增益110dB,输出电流±15A,带宽4MHz,压摆率4V /μS,电源电压±10V～±50V,每运放最大电源电流50mAPA04A 功率运算放大器最大输入失调电压5mV,共模抑制比98dB,电压增益102dB,输出电流±15A,带宽2MHz,压摆率50V /μS,电源电压±15V～±100V,每运放最大电源电流90mA---------------------------------------------------------------------------------------------------------------------------------3, 仪表放大器---------------------------------------------------------------------------------------------------------------------------------AD623B 精密仪表放大器最大输入失调电压100μV,共模抑制比86dB,电源抑制比110dB,电压增益可调范围1～1000,轨至轨输入输出,输出短路时间Indefinite,单位增益带宽800KHz,压摆率0.3V/μS,电源电压±2.5V～±6V或+2.7V～+12V,最大电源电流625μAMAX4194 精密仪表放大器最大输入失调电压690μV,共模抑制比115dB,电源抑制比120dB,输入电压范围VEE+0.2V～VCC-1.1V,轨至轨输出,输出短路电流4.5mA,输出短路时间连续,带宽250KHz,压摆率0.06V/μS,电源电压±1.35V～±3.75V8或+2.7V～+7.5V,最大电源电流110μALH0036 通用仪表放大器最大输入失调电压1mV,共模抑制比100dB,电压增益可调范围1～1000,输入电压范围±12V,输出短路时间连续,电源电压±1V～±18V,最大电源电流600μALH0038 精密仪表放大器最大输入失调电压0.1mV,共模抑制比120dB,电源抑制比120dB,电压增益范围100～2000,输入电压范围±12V(Vcc=±15V),输出短路时间连续,电源电压±5V～±18V,最大电源电流3mAINA128 精密仪表放大器最大输入失调电压50μV,共模抑制比120dB,输入电压范围±40V,输出短路电流+6mA/-15 mA,输出短路时间连续,带宽1.3MHz,压摆率4V/μS,电源电压±2.25V～±18V,最大电源电流750μA---------------------------------------------------------------------------------------------------------------------------------4, 比较器---------------------------------------------------------------------------------------------------------------------------------MAX918 低电压比较器最大输入失调电压10mV,电源抑制比0.1mV/V,轨至轨输入,输出电流±8mA,输出短路时间10S,内部电压基准1.245V,电源电压+1.8V～+5.5V,每比较器最大电源电流1.6μAMAX9144 通用电压比较器最大输入失调电压4.5mV,共模抑制比80μV/V,电源抑制比80μV/V,轨至轨输入,输出电流±4mA,输出短路时间连续,电源电压+2.7V～+5.5V,每比较器最大电源电流300μALM339A 通用电压比较器最大输入失调电压2.0mV,电压增益200V/mV,输入共模电压范围0～VCC-1.5V,最大差分输入电压VCC,输出电流16mA,电源电压±1.0V～±18V或+2.0V～+36V,每比较器最大电源电流2.5mALM393A 通用电压比较器最大输入失调电压2.0mV,电压增益200V/mV,输入共模电压范围0～VCC-2.0V,最大差分输入电压VCC,输出电流16mA,电源电压±1.0V～±18V或+2.0V～+36V,每比较器最大电源电流2.5mALTC1541 通用电压比较器比较器最大输入失调电压2.5mV,运放最大输入失调电压1.65mV,运放电压增益1000V/mV,输入共模电压范围VSS～VCC-1.3V,输出电流±1.8mA,电源电压±1.25V～±6.3V或+2.5V～+12.6V,每比较器最大电源电流17μA9MAX4164 低电压比较器最大输入失调电压6mV,共模抑制比100dB,电源抑制比110dB,大信号电压增益120dB,轨至轨输入输出,200KHz单位增益带宽,输出短路电流±15mA,输出短路时间10S,压摆率115V/mS,电源电压±1.35V～±5V或+2.7V～+10V,每比较器最大电源电流25μATLC352 宽电压比较器最大输入失调电压7mV,轨至轨输出,输出短路电流±20mA,电源电压±0.75V～±9V或+1.5V～+18V,每比较器最大电源电流150μA---------------------------------------------------------------------------------------------------------------------------------5, 电压基准---------------------------------------------------------------------------------------------------------------------------------AD588 精密电压基准初始精度0.01%,温漂1.5ppm/℃,输出电压±5V/±10V,输出电流10mA,电源电压范围Vout+2～36V,最大电源电流12mAAD589 精密电压基准初始精度1.2%,温漂10ppm/℃,输出电压1.2V,电源电流50μA～5 mAADR420 精密电压基准初始精度0.05%,温漂3ppm/℃,输出电压2.048V,输出电流10mA,电源电压范围4V～18V,最大电源电流0.5mAADR421 精密电压基准初始精度0.04%,温漂3ppm/℃,输出电压2.5V,输出电流10mA,电源电压范围4.5V～18V,最大电源电流0.5mAADR423 精密电压基准初始精度0.04%,温漂3ppm/℃,输出电压3.0V,输出电流10mA,电源电压范围5V～18V,最大电源电流0.5mAADR425 精密电压基准初始精度0.04%,温漂3ppm/℃,输出电压5.0V,输出电流10mA,电源电压范围7V～18V,最大电源电流0.5mAREF198 精密电压基准初始精度0.05%,温漂5ppm/℃,输出电压4.096V,输出电流30mA,电源电压范围6.4V～15V,最大电源电流45μALT1634 精密电压基准初始精度0.05%,温漂10ppm/℃,输出电压1.25V ,2.5V ,4.096V ,5.0V,最大工作电流100mA(1.25V),50mA(2.5V),30mA(4.096V ,5.0V),最大反向电源电流20mA10TL431A 通用电压基准初始精度1%,温漂30ppm/℃,可调输出电压范围2.495V～36V,工作电流1mA～100mA,最小调整电流1mAMC1403 通用电压基准输出电压2.5V±25mV,输出电流10mA,温漂10ppm/℃,工作电流1.2mA,电源电压范围4.5V～40VLM385 通用电压基准初始精度1%,1.5%,2%,3%,温漂80ppm/℃,长期稳定性80ppm/1000h,固定输出电压1.235V或2.500V,工作电流10μA～20mAMAX6325 精密电压基准初始精度0.02%,温漂1ppm/℃,输出电压2.500V,输出电流±15mA,电源电压范围8V～36V,最大电源电流3.0mAMAX6341 精密电压基准初始精度0.02%,温漂1ppm/℃,输出电压4.096V,输出电流±15mA,电源电压范围8V～36V,最大电源电流3.2mAMAX6350 精密电压基准初始精度0.02%,温漂1ppm/℃,输出电压5.000V,输出电流±15mA,电源电压范围8V～36V,最大电源电流3.3mAMAX6126 精密电压基准初始精度0.02%,温漂3ppm/℃,输出电压2.048V / 2.5V / 3V / 4.096V / 5V,输出电流±10mA,电源电压范围2.7V～12.6V,最大电源电流380μA---------------------------------------------------------------------------------------------------------------------------------6, MCU监控器件---------------------------------------------------------------------------------------------------------------------------------MAX816 通用MCU监控器电源电压范围1V～5.5V,最大电源电流85μA,复位电压可调,内部1.70V电压基准,高,低复位电平输出,手动复位输入,内置电源欠压比较器MAX6301 通用MCU监控器电源电压范围1V～5.5V,最大电源电流7μA,上电,WDT复位时间和复位电压可调,内部1.22V电压基准,开漏低有效复位输出,手动复位输入,复位时间可长达22minMAX803 通用MCU监控器电源电压范围1V～5.5V,最大电源电流100μA,固定复位电压2.63V,2.93V,3.08V,4.00V,4.38V,4.63V,开漏低有效复位输出11MAX809 通用MCU监控器电源电压范围1V～5.5V,最大电源电流100μA,固定复位电压2.63V,2.93V,3.08V,4.00V,4.38V,4.63V,推挽低有效复位输出MAX810 通用MCU监控器电源电压范围1V～5.5V,最大电源电流100μA,固定复位电压2.63V,2.93V,3.08V,4.00V,4.38V,4.63V,推挽高有效复位输出MC34161 通用电压监视器电源电压范围2.0V～40V,最大电源电流900μA,内部2.54V,1.27V电压基准,施密特触发输入,两个独立电压比较器,OC输出,输出吸入电流10mA---------------------------------------------------------------------------------------------------------------------------------7, 高频放大器---------------------------------------------------------------------------------------------------------------------------------8, 音频放大器---------------------------------------------------------------------------------------------------------------------------------MAX4410 耳机放大器无需隔直电容,增益-1.5V/V---------------------------------------------------------------------------------------------------------------------------------9, 有源滤波器---------------------------------------------------------------------------------------------------------------------------------LMF40 开关电容滤波器频率范围0.1Hz～40KHz,输入失调电压±5mV,电源电压+4V～+14V或±2V～±7.5V,最大电源电流7mALMF120 开关电容滤波器可构成低通,高通,带通,带阻,全通滤波器,频率范围10Hz～1.5MHz,电源电压+4V～+14V或±2V～±7.5V,电源电流5mAMF10 开关电容滤波器可构成低通,高通,带通,带阻,全通滤波器,频率范围10Hz～1MHz,电源电压+8V～+14V或±4V～±7V,电源电流12mAMAX7491 开关电容滤波器可构成低通,高通,带通,带阻,全通滤波器,频率范围1Hz～40KHz,轨至轨输入输出,电源电压+2.7V～+3.6V,电源电流4mAMAX260 开关电容滤波器数字可编程,可构成低通,高通,带通,带阻,全通滤波器,频率范围75Hz,电源电压+4.75V～+12.6V或±2.37V～±6.3V,电源电流20mA---------------------------------------------------------------------------------------------------------------------------------10, 接口器件---------------------------------------------------------------------------------------------------------------------------------MAX232E RS232收发器12双收发器,±15KV ESD保护,电源电压4.5V～5.5VMAX3232E RS232收发器单收发器,±15KV ESD保护,电源电压3.0V～5.5VMAX203E RS232收发器双收发器,±15KV ESD保护,电源电压4.5V～5.5V,无外部电容MAX3380E RS232收发器双收发器,±15KV ESD保护,电源电压2.35V～5.5V,电源电流1mAMAX3485E RS485收发器±15KV ESD保护,电源电压3.0V～3.6V,电源电流2.2mAMAX3488E RS485收发器±15KV ESD保护,电源电压3.0V～3.6V,电源电流2.2mAMAX485E RS485收发器±15KV ESD保护,电源电压4.75V～5.25VMAX488E RS485收发器±15KV ESD保护,电源电压4.75V～5.25VMAX1480B 全隔离半双工RS485收发器隔离电压1500V,波特率0.25Mbps,静态电流10μA ,电源电压5VMAX1490B 全隔离全双工RS422收发器隔离电压1500V,波特率0.25Mbps,静态电流10μA ,电源电压5V73M2901/5V 单片MODEM电源电压5V±10%MAX3001E 逻辑电平转换器8通道,双向,±15KV ESD保护,保证数据速率4Mbps,VL电源电压+1.2V～+5.5V,VCC电源电压+1.65V～+5.5V,电源电流10μAMAX3372E 逻辑电平转换器2通道,双向,±15KV ESD保护,保证数据速率230Kbps,VL电源电压+1.2V～+5.5V,VCC电源电压+1.65V～+5.5V,电源电流130μA---------------------------------------------------------------------------------------------------------------------------------11, 转换器件---------------------------------------------------------------------------------------------------------------------------------11.1 V-F转换器13AD7740 精密频率/电压转换器输入频率范围32KHz～1000KHz,输出电压范围0～4V(Vcc=5V),精度0.012%,电源电压+3V～+5.25V,最大电源电流1.5mAAD652 精密频率/电压转换器最大输入频率2MHz,精度0.012%,电源电压±6V～±18V或+12V～+36V,最大电源电流±15mALM331 精密电压/频率转换器输出频率1Hz～100KHz,非线性0.01%,电源电压+4V～+40V,最大电源电流8mA11.2 V-I转换器RCV420 精密电流/电压转换器4～20mA转成0～5V,±40V共模输入范围,误差0.1%,带宽150KHz,压摆率1.5V /μS,电源电压±12V～±18V,最大电源电流4mAXTR105 精密电压/电流转换器输出4～20mA,误差0.4%,电源电压+7.5V～+36VXTR106 精密电压/电流转换器输出4～20mA,误差0.4%,电源电压+7.5V～+36VXTR110 精密电压/电流转换器0～5V转成4～20mA,误差0.005%,电源电压+13.5V～+40V,最大电源电流4.5mAAM442 通用电压/电流转换器11.3 D/A转换器AD558 电压输出D/A转换器8位并行输入,电压输出范围0V～10V,相对精度±(1/2)LSB,输出建立时间1μS,电源电压+5V～+15VMAX503 电压输出D/A转换器10位并行输入,电压输出范围0V～4.096V,相对精度±(1/2)LSB,内置2.048V基准,电源电压±5V或+5V,电源电流250μAMAX530 电压输出D/A转换器12位并行输入,电压输出范围0V～4.096V,相对精度±(1/2)LSB,内置2.048V基准,电源电压±5V或+5V,电源电流250μA14TLC5620 电压输出D/A转换器8位,串行输入,4通道输出,建立时间10μS,线性度±1.0LSB,转换速率100KHz,外部基准,电源电压5VTLC5628 电压输出D/A转换器8位,串行输入,8通道输出,建立时间10μS,线性度±1.0LSB,转换速率100KHz,外部基准,电源电压5VTLC5615 电压输出D/A转换器10位,串行输入,单通道输出,建立时间12.5μS,线性度±1.0LSB,转换速率80KHz,外部基准,电源电压5VDAC0832 电流输出D/A转换器8位并行输入,相对精度0.05%,输出建立时间1μS,基准输入-10V～+10V,电源电压+5V～+15VAD7520 电流输出D/A转换器10位并行输入,相对精度0.05%,输出建立时间0.5μS,基准输入-10V～+10V,电源电压+5V～+15VAD7542 电流输出D/A转换器12位并行输入,相对精度±(1/2)LSB,输出建立时间2μS,电源电压+4.75V～+5.25VMAX517 电压输出D/A转换器8位I2C串行输入,电压输出范围0V～5V,电源电压+5VMAX550 电压输出D/A转换器8位,串行输入,电源电压2.5V～5.5VMAX515 电压输出D/A转换器10位串行输入,电压输出范围0V～5V,电源电压+5VMAX539 电压输出D/A转换器12位串行输入,电压输出范围0V～5V,电源电压+5VAD7943 电流输出D/A转换器12位串行输入,电流输出,电源电压3.3V～5.5VMAX5354 电压输出D/A转换器10位串行输入,电源电压4.5V～5.5V,电源电流400μAMAX5355 电压输出D/A转换器10位串行输入,电源电压3.15V～3.6V,电源电流400μA15AD5300 电压输出D/A转换器8位单通道,3线串行数据接口,输出电压范围0～VDD,外部基准,电源电压2.7V～5.5V,电源电流140μAAD5301 电压输出D/A转换器8位单通道,2线串行数据接口,输出电压范围0～VDD,外部基准,电源电压2.5V～5.5V,电源电流120μAAD5330 电压输出D/A转换器8位单通道,8位并行数据接口,输出电压范围0～VREF或0～2VREF,外部基准,电源电压2.5V～5.5V,电源电流115μAAD5302 电压输出D/A转换器8位2通道,3线串行数据接口,输出电压范围0～VREF,2个独立外部基准, 电源电压2.5V～5.5V,电源电流230μAAD5337 电压输出D/A转换器8位2通道,2线串行数据接口,输出电压范围0～VREF,外部基准,电源电压2.5V～5.5V,电源电流250μAAD7391 电压输出D/A转换器10位单通道,3线串行数据接口,输出电压范围0～VREF,外部基准,电源电压2.7V～5.5V,电源电流100μAAD5312 电压输出D/A转换器10位2通道,3线串行数据接口,输出电压范围0～VREF,2个独立外部基准, 电源电压2.5V～5.5V,电源电流230μAAD5338 电压输出D/A转换器10位2通道,2线串行数据接口,输出电压范围0～VREF,外部基准,电源电压2.5V～5.5V,电源电流250μAAD7390 电压输出D/A转换器12位单通道,3线串行数据接口,输出电压范围0～VREF,外部基准,电源电压2.7V～5.5V,电源电流100μAAD5322 电压输出D/A转换器12位2通道,3线串行数据接口,输出电压范围0～VREF,2个独立外部基准, 电源电压2.5V～5.5V,电源电流230μAAD5339 电压输出D/A转换器12位2通道,2线串行数据接口,输出电压范围0～VREF,外部基准,电源电压2.5V～5.5V,电源电流250μA16AD5551 电压输出D/A转换器14位单通道,3线串行数据接口,输出电压范围0～VREF-1LSB,外部基准, 电源电压4.5V～5.5V,电源电流1100μAAD5541 电压输出D/A转换器16位单通道,3线串行数据接口,输出电压范围0～VREF-1LSB,外部基准, 电源电压4.5V～5.5V,电源电流1100μA11.4 A/D转换器ADC0801 并行输出A/D转换器8位分辨率,单通道,并行输出,非线性误差±0.1%,转换时间100S,输入电压范围GND-0.5V～VCC+0.5V,电源电压4.5V～6.3V,电源电流1.8mA ADC0808 并行输出A/D转换器8位分辨率,八通道,并行输出,非线性误差±0.2%,最大时钟频率1280KHz, 转换时间100μS,输入电压范围GND-0.1V～VCC+0.1V,电源电压4.5V～6.0V,电源电流3.0mATLC1549 串行输出A/D转换器10位分辨率,单通道,串行输出,内部时钟,转换时间21μS,线性度±1.0LSB, 电源电压5VTLC1543 串行输出A/D转换器10位分辨率,11通道,串行输出,内部时钟,转换时间21μS,线性度±1.0LSB, 电源电压5VADC08031 串行输出A/D转换器8位分辨率,单通道,串行输出,非线性误差±0.2%,最大时钟频率1000KHz, 输入电压范围GND-0.5V～VCC+0.5V,电源电压4.5V～6.3VICL7135 双积分A/D转换器14位分辨率,BCD码输出,单通道,非线性误差±0.005%±1个字,转换速率3次/秒,自动极性判别和校零电路,输入电压范围-2V～+2V,电源电压±4V～±6V,电源电流3.0mAMAX108 高速A/D转换器8位分辨率,单通道,非线性误差±0.25LSB,1.5Gsps采样率,片内2.2GHz跟踪/保持放大器,电源电压3V～5VAD7468 串行输出A/D转换器8位单通道,SPI串行数据接口,转换速率320KSPS,输入电压范围0～VDD, 电源电压1.6V～3.6V,电源电流300μA17AD7904 串行输出A/D转换器8位4通道,SPI串行数据接口,转换速率1MSPS,输入电压范围0～VREF 或0～2VREF,电源电压2.7V～5.25V,电源电流600μAAD7908 串行输出A/D转换器8位8通道,SPI串行数据接口,转换速率1MSPS,输入电压范围0～VREF 或0～2VREF,电源电压2.7V～5.25V,电源电流600μAAD7441 串行输出A/D转换器10位单通道,SPI串行数据接口,转换速率1MSPS,差分输入电压范围0～(2VREF)P-P,电源电压2.7V～5.25V,电源电流1.95mAAD7914 串行输出A/D转换器10位4通道,SPI串行数据接口,转换速率1MSPS,输入电压范围0～VREF 或0～2VREF,电源电压2.7V～5.25V,电源电流2.7mAAD7918 串行输出A/D转换器10位8通道,SPI串行数据接口,转换速率1MSPS,输入电压范围0～VREF 或0～2VREF,电源电压2.7V～5.25V,电源电流2.7mAAD7451 串行输出A/D转换器12位单通道,SPI串行数据接口,转换速率1MSPS,差分输入电压范围0～(2VREF)P-P,电源电压2.7V～5.25V,电源电流1.95mAAD7475 串行输出A/D转换器12位单通道,SPI串行数据接口,转换速率1MSPS,输入电压范围0～VREF, 电源电压2.7V～5.25V,电源电流2.6mAAD7495 串行输出A/D转换器12位单通道,SPI串行数据接口,转换速率1MSPS,内部2.5V电压基准,输入电压范围0～2.5V,电源电压2.7V～5.25V,电源电流2.6mAAD7924 串行输出A/D转换器12位4通道,SPI串行数据接口,转换速率1MSPS,输入电压范围0～VREF 或0～2VREF,电源电压2.7V～5.25V,电源电流2.7mAAD7928 串行输出A/D转换器12位8通道,SPI串行数据接口,转换速率1MSPS,输入电压范围0～VREF 或0～2VREF,电源电压2.7V～5.25V,电源电流2.7mAAD7788 串行输出A/D转换器16位单通道,SPI串行数据接口,转换速率16SPS,差分输入电压范围0～(2VREF)P-P,电源电压2.5V～5.25V,电源电流80μA18AD7790 串行输出A/D转换器16位单通道,SPI串行数据接口,转换速率120SPS,差分输入电压范围0～(2VREF/PGA Gain)P-P,电源电压2.5V～5.25V,电源电流160μAAD7789 串行输出A/D转换器24位单通道,SPI串行数据接口,转换速率16SPS,差分输入电压范围0～(2VREF)P-P,电源电压2.5V～5.25V,电源电流80μAAD7791 串行输出A/D转换器24位单通道,SPI串行数据接口,转换速率120SPS,差分输入电压范围0～(2VREF/PGA Gain)P-P,电源电压2.5V～5.25V,电源电流160μA11.5 电能计量转换器AD7751 电能计量IC最大误差±0.3%,频率量输出11.6 真有效值转换器AD536A 单片真有效值转换器准确度±0.2%,输入电压范围0～7V,频率范围0～1KHz,电源电压±3V～±18V,电源电流1.2mAAD636K 单片真有效值转换器准确度±0.3%,输入电压范围0～200mV,频率范围0～1KHz,电源电压±2.5V～±16.5V,电源电流1.2mAAD637 单片真有效值转换器准确度±0.2%,输入电压范围0～7V,频率范围0～1KHz,电源电压±3.0V～±18.0V,电源电流2.2mAAD736 单片真有效值转换器准确度±0.3%,输入电压范围0～200mV,频率范围0～1KHz,电源电压±3.2V～±16.5V,电源电流0.2mAAD737 单片真有效值转换器准确度±0.3%,输入电压范围0～200mV,频率范围0～1KHz,电源电压±2.5V～±16.5V,电源电流0.16mALTC1966 单片真有效值转换器准确度±0.25%,输入电压范围5 mV～1V,频率范围0～1KHz,电源电压+2.7V～+5.5V或±5.5V,电源电流0.17mA19---------------------------------------------------------------------------------------------------------------------------------12, 波形发生器---------------------------------------------------------------------------------------------------------------------------------MAX038 精密波形发生器可产生正弦波,三角波,矩形波和脉冲波,精度0.75%,频率和占空比独立可调,占空比范围15%～85%,工作频率范围0.1Hz～20MHz,频率扫描范围350∶1,温漂200ppm/℃,输出短路电流40 mA,电源电压±4.75V～±5.25V,最大电源电流55 mANE555 通用定时器可产生三角波,矩形波和脉冲波,精度1%,频率和占空比可调,无稳或单稳模式工作,定时范围从毫秒到小时,温漂50ppm/℃,电源漂移0.1%/V,上升和下降时间100nS,放电端最大电流200 mA,推挽输出电流200 mA,电源电压+4.5V～+16V,最大电源电流15 mA。
关键器件清单
无
无
无
无
无
Y
29
204122600011
铝电解电 AL_EL,22uF,M,400V,150mA,105C,5000hours, 容 RAD-5.0,D13*H20mm
无
无
无
无
无
Y
111022900001
30
204122608065
铝电解电 AL_EL,22UF,M,50V,65mA,105C,2000h,RAD容 2,D5*H11mm
无
无
无
无
无
Y
26
10220060
安规电容
Safety_Cap,Y1,Y5V,102,M,400VAC,125 ℃,RAD-10,D7*T5mm
无
无
无
无
无
Y
28
204122400003
安规电容
Safety_Cap,X2,MPP,224,K,275Vac,110 ℃,RAD-10,W13*T8*H16mm
热敏电阻
NTC,10R,M,2600,2A,RAD5.0mm,WTR08D100MH2B3W,万明
热敏电阻
NTC,10R,M,2800,2A,RAD5.0mm,S153/10/A4(B57153S0100A004),EPCOS
热敏电阻
NTC,10R,M,2800,2A,RAD-5.0mm,NTC10D-9,科 敏
207110000060
207141040074 207160000016
肖特基二 整流极二管极
管 MOS管
D,schottky,common_cathode,45V,20A,TO220AB D,rectifier,1000V,1A,DO-41
常见电子元件选型方法
电子元器件选型目录一、集成电路 (1)二、二极管 (2)三、功率MOS (2)四，三极管 (3)五，电解电容 (3)六，瓷片电容 (4)七，薄膜电容 (4)八，电阻 (5)九，磁性元件 (6)十，金属氧化物压敏电阻MOV (7)十一，印刷电路板 (7)十二，保险丝 (8)十三，光耦 (8)电子元器件选型主要注意的几个参数和标准，大家可以参考一下，这些都是比较保守的值，在实际使用中还可以根据需要适当提高。
一、集成电路因为集成电路的复杂性和保密性，一般我们只能根据半导体结温来推断集成电路的可靠性了。
我们通常规定：1，最大工作电压，不超过额定电压80%2，最大输出电流，不超过额定电流75%3，结温，最大85摄氏度，或不超过额定最高结温的80%二、二极管二极管种类繁多，特性不一。
故而，有通用要求，也有特别要求：通用要求：长期反向电压<70%～90%×VRRM（最大可重复反向电压）最大峰值反向电压<90%×VRRM正向平均电流<70%～90%×额定值正向峰值电流<75%～85%×IFRM正向可重复峰值电流对于工作结温，不同的二极管要求略有区别：信号二极管< 85～150℃玻璃钝化二极管< 85～150℃整流二极管和快恢复、超快恢复二极管（<1000V）<85～125℃整流二极管和快恢复、超快恢复二极管（≥1000V）<85～115℃肖特基二极管< 85～115℃稳压二极管（<0.5W）<85～125℃稳压二极管（≥0.5W）<85～100℃Tcase(外壳温度)≤0.8×Tjmax-2×θjc×P，2×θjc×P<15℃，θjc是从结到壳的热阻，P是功率损耗。
这是一个可供参考的经验值。
这里很多指标给的是个范围，因为不同的可靠性要求和成本之间有矛盾。
零件选用清单
15
16
17
18
8
Low VF 二极 管类 (肖特基/ 合器类
10
431类
21
立锜 Richtek 芯朋微 iWatt PWM IC 类 力生美liisemi 昂宝电子有限公司 晶源微 … … Easy gather易利嘉 瓷片电容 祥泰 南京新玉跃 Fenghua风华 SMD电容类 Yageo 国巨 … … Fenghua(风华) Yageo(国巨） SMD电阻类 HK(香港电阻） Ralec(旺铨） UniOhm （厚声） 建滔 KB PCB类 金宝 ZB … … 光辉 文达 外壳 谛鸿杰 鹏展 E317231/E332199/ E157673/E251491/ E341894/E330488/ 线材 E234038/E254016/ E213209/E320450/ E311047/E189674
元器件选用清单参考
序号 区分 厂家明细 序号 区分 厂家明细
1
电解电容类
2
固态电容类
3
X2电容类
4
Y1电容类
5
压敏电阻类
6
普通二极管 类 (快恢 复/稳压 )
7
肖特基 二极管类
Gather （凯泽鑫） Samxon(万裕) KANGCHENGDA(康诚达) 12 Kuang Jin（12光子）(不用) Samxon(万裕) Gather （凯泽鑫） Acon（中元） STE（松田） Carli（凯励） Europtronic （优普） STE（松田） Easy gather（易利嘉） Yuyue（南京新玉跃） 同皓 Success（成功） 华信安 Brightking（君耀） STE（松田） Success成功 Thinking（兴勤） Panjit(强茂） Cambridge(松毅) Goodsemi(固锝） Huixin（慧芯） MCC Magnatesemi(长昕)(新产品不再用) Pingwei（平伟) Cambridge(松毅) Huixin（慧芯） Magnatesemi(长昕） Panjit(强茂） Pingwei（平伟) Huixin（慧芯） Cambridge(松毅) PFC Magnatesemi(长昕） Panjit(强茂） 竹懋 亿光 匡通 华润 BCD/DIODES SDC(光大) Sanrise（尚阳通） UTC
安全关键元器件清单和送样数量表
1个 或5条 随整机考核 随整机考核
32 个
●仅采用 GB/T15287 和 GB/T15288 标准中的有关安全性能部分
IEC60799
IEC60884-1
3套
IEC60227-5
IEC60320-1 IEC60320-2-2
IEC60127-1 IEC60127-2
IEC60127-3 IEC60691
3套
48 个 66 个 10 个
IEC825-1
1套
IEC60065
IEC60105-1 IEC60105-2 IEC60065 IEC939-1~2:1998
GB8898
8. 或基板（13mm×130mm×实际厚度）
9. 抑制电磁干扰电容器
GB/T14472
电线组件: 10. 插头插座
电源线
GB15934 GB2099.1 GB1002 GB5023.5
11. 器具耦合器
GB17465.1 GB17465.2
12. 熔断器
GB9364.1 GB9364.2
GB/T15288
对应的国际标准
随机试验送样数量
IEC60065
IEC60065 IEC60742
IEC60065 IEC60065
12 只 4 个（其中 1 个不 灌封） 4个 12 个
IEC60065
3套
IEC61058 IEC60065 3 个
IEC60065
各5块
IEC60384-14
或 10 条 46 个
安全关键元器件清单和送样数量表
序号 名称 1. 显像管
依据的国家标准 GB8898
2. 隔离变压器
GB8898
电磁兼容性关键元器件的选择
元件之间互相耦合的程度。
1.1 无源器件的选用
所有的无源器件都包含寄生电阻，电容和电感。 在电磁兼容问题容易发生的高频段，这些寄生参数经常占主导地
位，并使器件功能彻底发生变化。 例如，在高频电路中，碳膜电阻或者变成电容（由于旁路电容C），
(9) 用于敏感电路的电源变压器应该有静电屏蔽，屏蔽壳体和变压器壳体都应接地。 (10) 设备内部的互连信号线必要时使用屏蔽线，以防它们之间的骚扰耦合。 (11) 为使每个屏蔽体都与各自的插针相连，应选用插针足够多的插头座。 (12) 设计时要特别注意用于低电平信号和低阻抗电路的连接器，以及阻抗增大会引起误差而
类似铁氧体磁珠，铁氧体夹在高达MHz的频率范围内的共模（CM） 和差模（DM）的衰减均可达到10dB至20dB。
1.3 元器件选择一般规则
(1) 在高频时，和引线型电容器相比，应优先进用引线电感小的穿心电容器或支座电容 器来滤波。
(2) 在必须使用引线式电容时，应考虑引线电感对滤波效率的影响。 (3) 铝电解电容器可能发生几微秒的暂时性介质击穿，因而在纹波很大或有瞬变电压的
无引脚且表面贴装的元件的寄生效果要小一些。
从电磁兼容性看，表面贴装元件效果最好，其次是放射状引脚元 件，最后是轴向平行引脚的元件。
表面贴片元件比其它元件寄生参数小得多，而且能在直到很高的 频率提供令人满意的参数。比如，贴片电阻（1kΩ以下）在1GHz 时仍保持电阻性。
1.2 磁性元件的选用
磁性元件是一种可以将磁场和电场联系起来的元件，与磁场互相作 用的能力使其潜在地比其他元件更为敏感。此元件一方面会产生令 人讨厌的电磁干扰，同时它又是抑止电磁干扰不可或缺的器件。
常用电器元器件选型及依据汇总
主令电器 电流互感器 电压互感器 电流传要介绍以下电器的作用，分析电路分析进行选型
1.隔离开关 2.熔断器 3.断路器 4.接触器 5.热继电器 6.电流互感器 7.电压互感器 8.电流传感器 9.电压传感器 10.电抗器
1.隔离开关
隔离开关即在分位置时，触头间有符合规定要求的绝缘距离和明显的断开标 志；在合位置时，能承载正常回路条件下的电流及在规定时间内异常条件（ 例如短路）下的电流的开关设备。 主要作用：断开无负荷的电流电路.使所检修的设备与电源有明显的断开点， 以保证检修人员的安全,隔离开关没有专门的灭弧装置不能切断负荷电流和短 路电流，所以必须在电路在断路器断开电路的情况下才可以操作隔离开关。 隔离开关选型： （1）额定电压：额定电压=回路标称电压*1.2/1.1 倍 （2）额定电流：额定电流标准值应大于最大负荷电流的150%。 （3）额定热稳定电流：大于系统短路电流的额定热稳定电流值 低压隔离开关型号：HD、HS系列隔离开关，HR系列熔断时式隔离开关 。
常用电气元件及选型依据电气名称刀开关主要品种大电流刀开关熔断器式刀开关开关板用刀开关负荷开关组合开关换向开关框架式万能式断路器塑料外壳式断路器限流式断流器漏电保护断路器用途主要用于电路隔离也能丌频繁地接通和分断容量丌大的低压电路或直接启动小容量电机用于两种以上电源或负载的转换和通断电路用于线路过载短路或欠压保护也可用作丌频繁接通和分断电路转换开关断路器熔断器有填料熔断器无填料熔断器快速熔断器自复熔断器交流接触器直流接触器用于线路或电气设备的短路和过载保护接触器主要用于远距离频繁起动或控制电动机以及接通和分断正常工作的电路控制继电器电流继电器电压继电器时间继电器中间继电器热继电器按钮限位开关微动开关万能转换开关测量用电流互感器保护用电流互感器主要用于远距离频繁起动或控制其它电器或作主电路的保护主要用于接通和分断控制电交流大电流检测交流高压检测交直流电流检测交直流电压检测主令电器电流互感器电压互感器电流传感器电压传感器隔离开关即在分位置时触头间有符合规定要求的绝缘距离和明显的断开标志
关键元器件清单
第2页共2页
单元
名称
规格
型号
关键元器件清单
依据标准编号及名称
关键元器件
规格型号(版本)
生产厂家
CPU
必填
必填
CJ/T166
GB/T18239(非接触式)
GB/T18239(接触式)
存储器
必填（没有“/”）
必填（没有“/”）
电源
必填（没有“/”）
直流不填、组长核对交流型号
必填（没有“/”）
直流不填、组长核对交流型号
主板
必填
必填
显示器
必填（没有“/”）
必填（没有“/”）
键盘
根据实物（没有“/”）
必填（没有“/”）
IC卡读写模块
必填（没有单独模块写“集成”）（没有“/”）
必填（没有“/”）
天线（适用于非接触式IC卡读写机）
必填（没有“/”）
必填（没有“/”）
2．“单元名称”填写“IC卡读写机”；
3．“规格型号”填写企业申报产品的具体规格型号，字母、数字等符号与样品一致；
4．“关键元器件清单”填写产品CPU、存储器、电源、主板、显示器、键盘、IC卡读写模块、天线（适用于非接触式IC卡读写机）等关键元器件的规格型号，生产厂家；
5．“依据标准编号及名称”填写申报产品执行的标准，此空白表可复印使用。
电信/网络端口（□三类□五类□六类）（不填）
EUT内部源的最高频率为MHz（不填）
企业人员签字Hale Waihona Puke 企业名称:(盖章)
填写说明
1．请企业认真、详细填写此说明；此表与《IC卡及IC卡读写机产品生产许可证抽样单》一起使用；关键元器件的规格型号、生产厂家将出在报告中，若发现此表填写与实物不符我们将以实物为准出在报告中；此表打印5份并签字盖章；
关键零部件清单
关键零部件清单1、LED路灯型号：DX-LLDD05-90、DX-LLDD07-150、DX-LLDD08-180关键零部件清单：2、LED隧道灯型号：DX-LSDD05-60 60W; DX-LSDD06-90 90W; DX-LLDD07-120 120W关键零部件清单：1CQC认证工厂审查要求2CQC认证工厂审查要求3下面红色为工作计划模板，不需要的下载后可以编辑删除！谢谢工作计划一、近期今年是在新的工作岗位工作的年，是熟悉工作，履职，方法，积累经验的一年，年中“转变，”，即转变工作角色，工作职责。
转变工作角色：参加工作近十年了，从事的工作一直都单一，以至于对行业的工作所知甚少，以至陌生，县办公室全县的核心机构，工作涉及到全县各行各业，对此，在思考问题，事情时，跳出以前在的思维，摆正的位置，全局意识，转变工作角色。
工作职责：办公室对工作安排，尽快熟悉的工作和职责，熟悉县办公室的规章制度，工作要求;熟悉县办公室总体工作及年初工作，工作任务;三虚心办公室同志的，善于学习、勤于思考，在干中学、学中干，工作的运行和问题的程序;四要与科室同志总结前期工作，工作努力方向。
二、中期在工作职责、工作任务，熟悉工作方的前提下，明年，自身锤炼，政治素质、能力、工作绩效“三个提升”。
4提升政治素质：要善于从政治角度看问题。
面临的情况多么，要从政治角度分析判断问题，清醒头脑。
二要政治敏锐性。
密切关注时事、时事，网络、报刊、电视等，敏锐把握方针政策动向，工作的性。
要高尚的政治品格。
眼界宽广、胸襟广阔、淡泊名利、甘于奉献、原则。
提升能力：提升写作能力。
理论学习，注重平时公文写作中的锻炼，注意办公室同志撰写材料的学习，能交办的新文件拟稿任务。
提升语言表达能力。
说话训练，汇报工作、简洁、清楚。
提升办事能力。
领会工作内容，勤于思考，能工作职责或交办要求，的任务。
提升工作绩效：虚心、同志、等对工作的意见和建议，总结经验教训，工作，优质的工作。
器件选型
4 元器件选型8051单片机为双列直插式的DIP40封装，内部有256个RAM单元，4KB用于存放程序、原始数据或表格的掩膜ROM。
8051是常用的控制芯片，在本项目中已经能够完全满足电路中热量以及电流的检测要求，同时也可以支持PWM控制以及液晶显示。
电路中的电流检测需要用到MRCS电流传感器，主要用来将电流信号转变为电压信号，而输出的电压信号将会通过ADC0809转变为数字信号传输给单片机。
ADC0809就是将电路中的所有模拟信号转变为单片机可识别的数字信号，进而使得单片机可以进行数据分析，从而控制整个电路。
单片机的接口是有限的，为了使得更多受控制器件能够接入单片机，选择了74LS373作为单片机接口的扩展芯片。
此部分由同组戴金波同学完成。
（1）单片机规格：8051实物照片：图4.2 单片机实物尺寸：封装型号：DIP40图4.3 单片机PCB （2）A/D转换器规格：实物照片：图4.4 A/D转换器实物尺寸：封装型号：DIP28图4.5 A/D转换器PCB （3）扩展芯片规格：74LS373实物照片：图4.6 74LS737实物尺寸：封装型号：DIP28图4.7 74LS737PCB （4）集成芯片规格：74LS00实物照片：图4.8 74LS00 实物尺寸：封装型号：DIP14图4.9 74LS00PCB （5）晶振规格：实物照片：图4.10 晶振实物尺寸：封装型号：XTAL1图4.11 晶振PCB （6）无极性电容规格：电容值，耐压，独石电容实物照片图4.12 无极性电容实物尺寸封装型号：RAD0.2图4.13 无极性电容PCB 4.2本设计中的供电来源是蓄电池，但是由于蓄电池输出电压的不稳定性以及电压过大会烧坏单片机以及一些分立器件，所以不能将蓄电池和单片机直接连接，必须得经过一个电源电路将蓄电池的输出电压转换成稳定的5V电压后，输送给单片机以及分立器件供电。
因此在电源电路设计中采用的是电源管理芯片LM2931具有稳定的5v电压输出，可以满足单片机和小量外围器件的供电需要。
关键元器件清单实施规则
自愈式： 型安生号全产规参企格数业，，，非5自1/6愈1、式： A
20
C 灯具关键元器件清单
序号 22.
零部件名称
国家标准
器具插座、连接 GB17465.1
器
GB17465.2
对应IEC标准 控制参数 送样 数量 分类
IEC320-1 IEC320-2-2
型号规格
参数，生 产企业
8
B
不进行单
23.
2.2关键安全元器件已获得强制性产品认证证书/国家认监委规定的可为整机强制性认 证承认认证结果的自愿性认证证书的，可免于单独检测，但仍应提供样品和相关资料 供。CQC核查.
2.3产品描述报告中对关键元器件和材料的要求:
2.4型式试验报告中的关键元器件和零部件描述应按要求一一对应，准确、详细描述每 个项目，不应出现笼统的不确定的描述.
零部件名称 光电耦合器
国家标准 对应IEC标准 控制参数 送样 数量 分类
GB19510.14 IEC61347-2-13
随整机 试
验
A
IEC 60127-1
14.
放电管
IEC 61643-11 IEC 60127-1 IEC 60127-3
随整机 试 B
验
15. 过热保护装 置 GB19510.14 IEC61347-2-13
IEC60227
型号规格， 生产企业
50m
B
6.
开关
GB15092系列 IEC61058 GB16925
型号，电
流，电压， 11
B
生产企业
C 灯具关键元器件清单
序号 7.
零部件名称 国家标准 对应IEC标准
LED模块
元器件选型,清单
实现功能（1）能够显示时分秒（2）能够调整时分秒（1）能够任意设置定时时间（2）定时时间到闹铃能够报警（3）实现了秒表功能系统工作原理图详细电路功能图如图：单片机控制数码管显示时、分、秒，当秒计数计满60时就向分进位，分计数器计满60后向时计数器进位，小时计数器按“23翻0”规律计数。
时、分、秒的计数结果经过数据处理可直接送显示器显示。
当计时发生误差的时候可以用校时电路进行校正。
设计采用的是时、分、秒显示，单片机对数据进行处理同时在数码管上显示。
详细元器件列表:2,时钟各功能分析按键功能:K1:秒表K2:调时K3:调分K4:显示时间K5:闹铃K6:暂停(1)时钟运行图仿真开始运行时，或按下key4键时，时钟从12：00：00开始运行，其中key2键对分进行调整，key3对小时进行调整，key6可以让时钟暂停。
(2)秒表计时图当按下key1键进入秒表计时状态，key6是秒表暂停键，可按key4键跳出秒表计时状态。
（3）闹铃设置图及运行图设置图：当按下key5，开始定时，分别按key2调分，key3调时设置闹铃时间，然后按下key4键恢复时钟运行状态当闹铃设置时间到时，蜂鸣器将发出10秒钟蜂鸣声。
运行图：该数字钟是用一片AT89C51单片机通过编程去驱动8个数码管实现的。
通过6个开关控制,从上到下6个开关KEY1-KEY6的功能分别为：KEY1,切换至秒表；KEY2,调节时间,每调一次时加1；KEY3, 调节时间,每调一次分加1；KEY4,从其它状态切换至时钟状态；KEY5,切换至闹钟设置状态,也可以对秒表清零；KEY6,秒表暂停.控制键分别与P1.0~P1.5口连接．其中：A通过P2口和P3口去控制数码管的显示如图所示P2口接数码管的a——g端，是控制输出编码,P3口接数码管的1——8端,是控制动态扫描输出．B从P0.0输出一个信号使二极管发光，二极管在设置的闹钟时间到了时候发光，若有乐曲可以去驱动扬声器实现。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
备注
四、成品整机类 五、基础元器件
序号
主要部件名称
1
电机、减速机
2
链条
3 4
轴承
5
联轴器
6
涨套
7
滑轨、丝杠
8
倍速链
9
润滑系统
10
电池组
1
气缸、真空发生器
9 电磁、气动阀、阀岛
1
涂胶泵
1
位移传感器
2
压力传感器
3
扭矩传感器
1
打刻设备
2
助力机械手
3
试漏仪
4
三轴机械手
5
清洗机器人
6
拧紧轴
7
拧紧枪
8
拧紧系统所配套筒
1
机器人
2 中控室服务器、计算机
3
工控机
4
交换机
5
PLC及I/O模块
6
人机界面
7
变频器
8 接近、光电、行程开关
9
耐高温接近开关
10
光栅
11
编码器
12
低压元件
13 接插件及连接电缆、端子
14
安全继电器
15
直流稳压电源
16
读写头、载码体
17 高柔性耐弯曲拖链电缆
18
柜用空调
19
照相定位系统
品牌1
推荐品牌
