思科、华为、中兴、瑞斯康达通用串口线的制作

通用串口线的改造和制作
2015年4月
Page 1
2015年4月
串口通信基础知识
• 串行通讯概述
串行通讯协议有很多种，像RS232，RS485， RS422，甚至现今流行的USB等都是串行通讯协议。像多串口卡，各种种类的具有串口通讯接口的检测与测量2015年4月
• RS-232的概念
RS-232-C接口（又称 EIA RS-232-C）是目前最常用的一种串行通讯接口。它是在1970年由美国电子工业协会（EIA）联合贝尔系统、调制解调器厂家及计算机终端生产厂家共同制定的用于串行通讯的标准。它的全名是“数据终端设备（DTE）和数据通讯设备（DCE）之间串行二进制数据交换接口技术标准”，该标准规定采用一个25个脚的 DB25连接器，对连接器的每个引脚的信号内容加以规定，还对各种信号的电平加以规定。
Page 7
2015年4月
Page 8
2015年4月
• 问题的解决思路
为了解决这个问题，我们采用一个RS232口上连接多个线序不同的RJ45口，来实现一根串口线可以调测多个网络设备。
Page 9
2015年4月
多用串口线的制作
• 各种串口线实测记录
Page 10
2015年4月
接口及信号定义---RJ45
2015年4月
Page 3
DB9和DB25的常用针脚定义
Page 4
2015年4月
当前的问题和解决思路
• 问题的提出
目前的运营商网络设备，如交换机、路由器、 PON设备等，在设备开通和维护、维修时都需要登录到设备的CLI界面中，初始配置和更改配置时，都有可能无法使用telnet远程登录到设备上，这时我们就需要使用串口线通过设备的console口现场登录，在使用console口连接配置设备时需要使用专用的配置线，如下图所示。

Console线制作线序-华三

RJ-45
Signal
Direction
DB9(MODEM)
DB9(COSOLE)
1
RTS
→
7
8
2
DTR
→
4
6
3
TXD
→
3
2
4
DCD
←
1
5
5
GND
-
5Байду номын сангаас
5
6
RXD
←
2
3
7
DSR
←
6
4
8
CTS
←
8
7
附录C连接线缆介绍
C.1配置电缆介绍
配置口电缆是一根8芯屏蔽电缆，一端是RJ-45连接器，插入设备的Console口；另一端则带有一个DB-9（母）连接器，插入配置终端的串口。
配置口电缆如图C-1所示。
图C-1配置口电缆示意图
表C-1配置电缆连接关系
RJ-45
Signal
Direction
DB-9
1
RTS
←
7
2
DTR
←
4
3
TXD
←
3
4
CD
→
1
5
GND
-
5
6
RXD
→
2
7
DSR
→
6
8
CTS
→
8

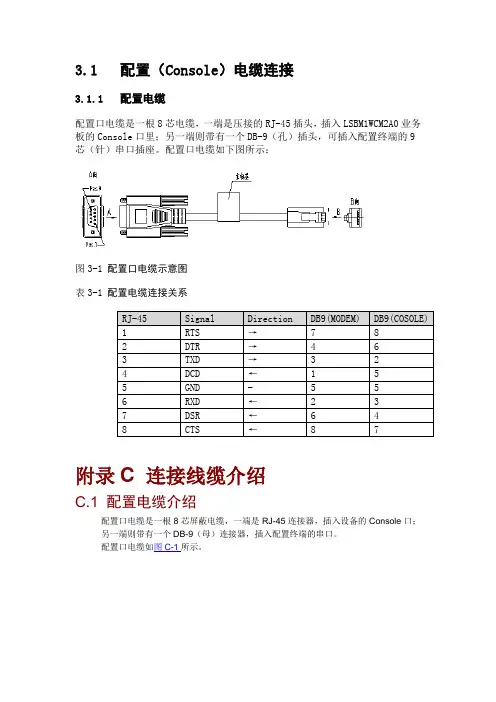

3.1配置（Console）电缆连接
3.1.1配置电缆
配置口电缆是一根8芯电缆，一端是压接的RJ-45插头，插入LSBM1WCM2A0业务板的Console口里；另一端则带有一个DB-9（孔）插头，可插入配置终端的9芯（针）串口插座。配置口电缆如下图所示：

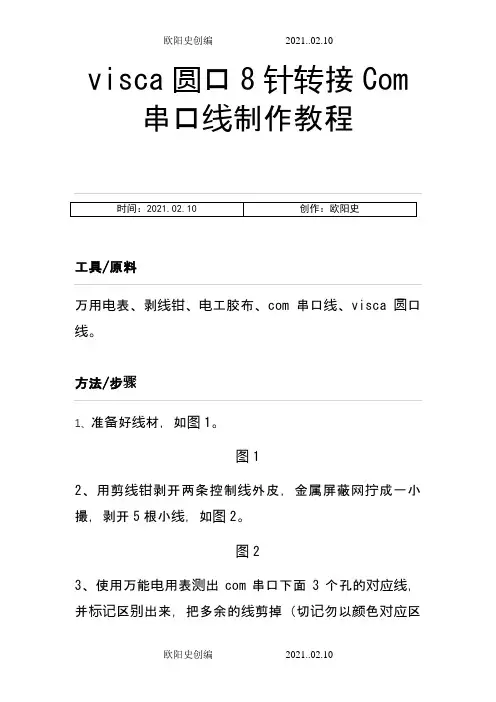

visca圆口8针转接Com串口线制作教程之欧阳史创编

visca圆口8针转接Com 串口线制作教程
万用电表、剥线钳、电工胶布、com串口线、visca圆口线。

1、准备好线材，如图1。

图1
2、用剪线钳剥开两条控制线外皮，金属屏蔽网拧成一小撮，剥开5根小线，如图2。

图2
3、使用万能电用表测出com串口下面3个孔的对应线，并标记区别出来，把多余的线剪掉（切记勿以颜色对应区
分线路，必须使用万能电用表检测），如图3、4。

图3
图4
4、使用万能电用表测出visca圆口中间3根的针对应线，并标记区别出来，把多余的线剪掉（切记勿以颜色对应区分线路，必须使用万能电用表检测），如图
5、6。

图5
图6
5、将细线（发送（TxD）发送（TxD）、地（GND）地（GND）、接收（RxD）接收（RxD））连接起来，并用电工胶布把铜线分别缠绕起来，以防发生短路，如图7。

图7
6、外围也缠一圈胶布，让线路看起来更美观，如图8。

图8。

自己制作串口线

自己制作串口线发表于: 2005-9-30 17:13 [引用] [投诉] [快速回复]在参照以前牛人们的贴子后，再经过一段时间的摸索，终于把通过串口安装solarisr的问题摆平了。

不过感觉牛人们的贴子里似乎还差点东西没讲完，今天我就给大家讲下我是如何做串口线的，关于系统安装的内容请参阅相关贴子。

通过RACE老大的指点，我到电脑城买到了下图的DB25和DB9转RJ45的转接头2对，DB25转换器一个，DB9延长线一根。

DB25转RJ45DB9转RJ45这两个接头买来以后，里面只有8根线，如何接线成了我的下一个问题，还好在CU里已经有了相关资料，/jh/6/229392.html里的交叉方法：CODE:[Copy to clipboard] DB25（male） DB9 (female)线序含义线序含义2 Transmitted data(A) 2 Received data(RD)3 Received data(A) 3 Transmited data(TD)6 DCE ready(A) 4 Data terminal ready (DTR)20 DTE ready(A) 6 Data set ready (DSR)5 Clear to send (A) 7 Requiest to send(RTS)4 Requiest to send (A) 8 Clear to send (CTS)7 Signal ground 5 Ground (gnd)为了让更多的像我一样的菜鸟也能快速接好接头，我觉得有必要先讲讲一些其他的东东……首先说那个转接头。

刚才我说了，那个接头里都只有8根线，对应RJ45的4个线对。

那8根线分别用不同的8种颜色来表示：CODE:[Copy to clipboard]1 蓝 3 黑 5 绿 7 棕2 橙 4 红 6 黄 8 灰线的序号的确定，我是这样确定的。

在做双胶线的过程中，我们习惯将4对交叉线按这样的顺序来排列：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕，然后将水晶头带塑料卡簧的那面朝下，然后从白橙的线开始编号1 2 3……在水晶头做好后，插到那个转接头上然后确定转接头的线的序号，从而得出转接头的接头编号、对应颜色和位置。

visca圆口8针转接Com串口线制作教程

visca圆口8针转接Com串口线制作教程
工具/原料
万用电表、剥线钳、电工胶布、com串口线、visca圆口线。

方法/步骤
1、准备好线材，如图1。

图1
2、用剪线钳剥开两条控制线外皮，金属屏蔽网拧成一小撮，剥开5根小线，如图2。

图2
3、使用万能电用表测出com串口下面3个孔的对应线，并标记区别出来，把多余的线剪掉（切记勿以颜色对应区分线路，必须使用万能电用表检测），如图3、4。

图3
图4
4、使用万能电用表测出visca圆口中间3根的针对应线，并标记区别出来，把多余的线剪掉（切记勿以颜色对应区分线路，必须使用万能电用表检测），如图
5、6。

图5
图6
5、将细线（发送（TxD）-发送（TxD）、地（GND）-地（GND）、接收（RxD）-接收（RxD））连接起来，并用电工胶布把铜线分别缠绕起来，以防发生短路，如图7。

图7
6、外围也缠一圈胶布，让线路看起来更美观，如图8。

图8
（注：专业文档是经验性极强的领域，无法思考和涵盖全面，素材和资料部分来自网络，供参考。

可复制、编制，期待你的好评与关注）。

串口连接线的制作方法com线制作rs232

串口连接线的制作方法com线制作rs232在电脑的使用中往往会遇到各种各样的连接线。

这些连接线外观上好像都差不多,但内部结构完全不同并且不能混用。

如果在使用中这些连接线坏了,往往很多使用者都不知道应该怎么办,下面就给出这些常见的连接线的连线方法以便于修理或查找故障。

在介绍之前先对一些市场常用名词做出解释。

现在所有的接头都可以分为公头和母头两大类。

公头：泛指所有针式的接头。

母头：泛指所有插槽式的接头。

所有接头的针脚有统一规定,在接头上都印好了的,连接时要注意查看。

在接线时没有提及的针脚都悬空不管。

下面给出串口,并口各针脚功能表以供高级用户维护电缆或接头时使用。

25针串口功能一览针脚功能2 发送数据（TXD）3 接收数据（RXD）4 发送请求（RTS）5 发送清除（CTS）6 数据准备好（DSR）7 信号地（GND）8 载波检测（DCD）20 数据终端准备好（DTR）22 振铃指示（RI）9针串口功能一览表针脚功能1 载波检测（DCD）2 接收数据（RXD）3 发送数据（TXD）4 数据终端准备好（DTR）5 信号地（GND）6 数据准备好（DSR）7 发送请求（RTS）8 发送清除（CTS）9 振铃指示（RI）串口联机线的连接方法串口联机线主要用于直接把两台电脑的com口连接。

比较早一点的AT架构的电脑的串口有为9针,和25针两种,现在的ATX架构的电脑两个串口全部是9针。

于是联机线就分为3种（9针对9针串口联机线,9针对25针串口联机线,25针对25针串口联机线）这些直接电缆连接线可以互换的连线方法如下表:串口连机线一览9针对9针串口连接9针母头9针母头2 —— 33 —— 24 —— 65 —— 56 —— 47 —— 88 —— 725针对25针串口连接25针母头25针母头2 —— 33 —— 24 —— 55 —— 46 —— 207 —— 720 —— 69针对25针串口连接9针母头25针母头2 —— 23 —— 34 —— 65 —— 76 —— 207 —— 58 —— 4串口转接线这种转接线适用于9针串口和25针串口的转换。

CONSOLE口数据线制作制作CONSOLE口数据线是一项简单而有趣的DIY项目，可以帮助你连接计算机和其他设备。

下面是一份简单的指南，介绍了如何制作CONSOLE 口数据线。

首先，你需要一些基本的材料和工具：-CONSOLE口头-DB9公头-导线-钳子-绝缘胶带-锡融剂和焊锡-钳位步骤一：准备工作首先，你需要确认你的CONSOLE口数据线是什么类型的。

不同的设备可能有不同的CONSOLE口类型，例如RJ45或DB9、确保你有正确的口头来制作你的数据线。

步骤二：剥离导线使用钳子剥下两端的导线绝缘层，以露出导线的金属部分。

步骤三：焊接CONSOLE口头将CONSOLE口头的针脚导线与裸露的导线相连接，并确保连接牢固。

使用锡融剂和焊锡将它们焊接在一起，并使用绝缘胶带包裹焊接部分，以增加保护。

步骤四：焊接DB9头重复步骤三，将DB9公头的针脚导线与裸露的导线相连接，并焊接在一起。

同样，使用绝缘胶带包裹焊接部分。

步骤五：测试和修复连接CONSOLE口数据线的两端，然后将其插入设备和计算机之间。

打开终端程序，如Tera Term或PuTTY，确保数据线可以成功连接设备和计算机。

如果发现问题，检查焊接是否牢固，并确保没有短路或断路。

步骤六：固定线缆使用钳位将数据线的两端固定在一起，以增加线缆的耐用性和强度。

确保钳位紧固，但不会损坏导线或其他零件。

步骤七：整理线缆最后，使用绝缘胶带或其他电缆管理工具，将数据线整理成整洁的形状。

这将减少线缆的混乱和纠缠，并为使用提供便利。

制作CONSOLE口数据线是一个简单而有趣的DIY项目，可以帮助你更好地连接设备和计算机。

随着技术的不断进步，你可能会需要不同类型的数据线来满足不同设备的要求。

通过制作自己的数据线，你可以根据自己的需求定制线缆，并在需要时进行修复和更换。

祝你好运！。

自己动手做OTG数据线简单明了！

自己动手做OTG数据线简单明了！手机OTG的用途：1、通过OTG连接U盘，手机可以读取U盘里的资料；2、通过OTG连接移动硬盘（部分，条件受限），读取移动硬盘的资料；3、通过OTG连接键盘，可以通过外接键盘在手机屏幕上输入文字等信息；4、通过OTG连接鼠标，用鼠标来操作手机；5、通过OTG连接数码相机，读取数码相机的照片；6、通过OTG连接摄像机，读取摄像机的照片、视频等；7、通过OTG连接打印机（待测试）8、通过OTG给其他手机、MP3、MP4、等充电；9、通过OTG为USB小风扇、USB台灯等供电；10、通过OTG连接游戏手柄（部分，需驱动兼容）；11、通过OTG连接多功能读卡器，用途更广12、待续。

哇，OTG数据线居然有这么多的用途，那么拥有一根OTG数据线就非常有必要了。

忙里偷闲，利用家里废弃的USB延长线和micro USB数据线，各取一端，制作了一根OTG数据线，重在体验，现分享给大家！没有条件制作OTG的朋友，购买一根OTG也不贵嘛~一、用到的工具与材料：万用表烙铁焊锡割刀电吹风斜口钳OTG公头（废弃的USB延长线上截取的）OTG母头（多余的手机数据线上截取的micro usb接头）二、开始制作：用割刀剥开，会看到一面有3个接线点，分别为红（VBUS）、绿（D+）、黑（GND）；另外一面有2个接线点，一个为白（D-），另外一个空置（ID），这个空置的线就是ID线。

接线原理图，万用表测试各个接点与引线的关系，验证两根线的个颜色对应的引脚是否一致。

跳线，焊在黑线接点上跳线，将空置的ID接点剥开，为接点上焊锡，焊在空置的ID接点上将公头与母头两端的线剥开，分别为各个接头上焊锡，对接，然后查到M2上测试是否可以读取U盘数据，测试通过后，断开个接线。

穿热缩管，需要考虑热缩管的粗细、长度、数量，并且考虑好各个规格热缩管的顺序。

焊好的四跳线，热缩管还未收缩用电吹风吹热缩管使其收缩，收缩适当后调节电吹风为冷风使其加固。

visca圆口8针转接Com串口线制作教程.pdf

visca圆口8针转接Com串口线制作教程
工具/原料
万用电表、剥线钳、电工胶布、com串口线、visca圆口线。

方法/步骤
1、准备好线材，如图1。

图1
2、用剪线钳剥开两条控制线外皮，金属屏蔽网拧成一小撮，剥开5根小线，如图2。

图2
3、使用万能电用表测出com串口下面3个孔的对应线，并标记区别出来，把多余的线剪掉（切记勿以颜色对应区分线路，必须使用万能电用表检测），如图
3、4。

图3
图4
4、使用万能电用表测出visca圆口中间3根的针对应线，并标记区别出来，把多余的线剪掉（切记勿以颜色对应区分线路，必须使用万能电用表检测），如图
5、6。

图5
图6
5、将细线（发送（TxD）-发送（TxD）、地（GND）-地（GND）、接收（RxD）-接收（RxD））连接起来，并用电工胶布把铜线分别缠绕起来，以防发生短路，如图7。

图7
6、外围也缠一圈胶布，让线路看起来更美观，如图8。

图8。

串口线制作方法

串口连接线制作方法在电脑的使用中往往会遇到各种各样的连接线。

这些连接线外观上好像都差不多,但内部结构完全不同并且不能混用。

如果在使用中这些连接线坏了,往往很多使用者都不知道应该怎么办,下面就给出这些常见的连接线的连线方法以便于修理或查找故障。

在介绍之前先对一些市场常用名词做出解释。

现在所有的接头都可以分为公头和母头两大类。

公头：泛指所有针式的接头。

母头：泛指所有插槽式的接头。

所有接头的针脚有统一规定,在接头上都印好了的,连接时要注意查看。

在接线时没有提及的针脚都悬空不管。

下面给出串口,并口各针脚功能表以供高级用户维护电缆或接头时使用。

25针串口功能一览针脚功能2 发送数据（TXD）3 接收数据（RXD）4 发送请求（RTS）5 发送清除（CTS）6 数据准备好（DSR）7 信号地（GND）8 载波检测（DCD）20 数据终端准备好（DTR）22 振铃指示（RI）9针串口功能一览表针脚功能1 载波检测（DCD）2 接收数据（RXD）3 发送数据（TXD）4 数据终端准备好（DTR）5 信号地（GND）6 数据准备好（DSR）7 发送请求（RTS）8 发送清除（CTS）9 振铃指示（RI）串口联机线的连接方法串口联机线主要用于直接把两台电脑的com口连接。

比较早一点的AT架构的电脑的串口有为9针,和25针两种,现在的ATX架构的电脑两个串口全部是9针。

于是联机线就分为3种（9针对9针串口联机线,9针对25针串口联机线,25针对25针串口联机线）这些直接电缆连接线可以互换的连线方法如下表:串口连机线一览9针对9针串口连接9针母头 9针母头2 —— 33 —— 24 —— 65 —— 56 —— 47 —— 88 —— 725针对25针串口连接25针母头 25针母头2 —— 33 —— 24 —— 55 —— 46 —— 207 —— 720 —— 69针对25针串口连接9针母头 25针母头2 —— 23 —— 34 —— 65 —— 76 —— 207 —— 58 —— 4串口转接线这种转接线适用于9针串口和25针串口的转换。

Console口转DB9 转接头线序接法(吐血经验推荐)

Console口转DB9 转接头线序接法（吐血经验推荐）
不得不说，WLC4400系列的console口确实很坑，居然是那种9针的串口，
要console管理这种console口是串口的设备，只能去电子城买一个DB9转RJ45的转换头，如下图（注意是母头哦！！），我第一次去电子城买就吃了这个亏，买了个公头，回来才发现，设备上也是公头，两个公头对不上，只好再去买了个母头
母头应该是有8个针脚，针脚线颜色：黄、黑、橙、红、绿、灰、蓝、白
OK，母头买回来了，线序要自己接，本来以为线序很简单，网上百度一下一大堆，结果，照着百度的结果，做坏了我3个头子，都是线序不对，接上去没反映，整整折腾了一个下午，找的快吐血，还是找不到正确的做法，再也不敢相信百度。

正好同事有一个能用的这种转接头，似乎是买设备送的，我把那个拆开，发现里面线的颜色跟电子城买的接口线颜色不一样，不能照着那个线接，没办法，只能用最笨的办法，从狭小的小口瞄进去，找里面每一个线口对应我的线口，然后把颜色一一对应上（艰难程度可想而知）。

反正是经过千辛万苦，终于被我找出最后正确的线序。

就是！！
1 2(黄)3（黑）4（橙）5（红绿）
6（灰）7（蓝）8（白）9
无图无真相：
照着这么接，线序就是对的，其他设备我不清楚，但是cisco的设备，肯定是这样的线序，注意第五跟线是红、绿，在一起，我是把红色的头去掉，绿色线外面的皮拨开，把里面的金属线缠在一起，然后用绝缘胶包起来。

大功告成，照着这么线序，console思科的设备，肯定没有问题。

console线原理

console线原理
console线的原理是通过串行通信来实现数据传输。

串行通信是一种按照顺序逐位传输数据的通信方式，相比并行通信，串行通信可以减少数据线的数量，从而节省硬件成本。

console线通常采用RS-232协议进行串行通信。

RS-232协议是一种常用的串行通信协议，它规定了数据的传输格式和通信规则。

根据RS-232协议，数据以二进制的形式传输，每个数据位之间使用起始位、停止位和校验位进行分隔，以确保数据的可靠性。

console线通过RS-232协议将计算机产生的数据转换为串行信号，通过数据线传输到外部设备；同时，它也能接收外部设备发送的数据，并将其转换为计算机可以理解的格式。

visca圆口8针转接Com串口线制作教程

visca圆口8针转接Com串口线制作教程之马矢
奏春创作
万用电表、剥线钳、电工胶布、com串口线、visca圆口线.
1、准备好线材,如图1.
图1
2、用剪线钳剥开两条控制线外皮,金属屏蔽网拧成一小撮,剥开5根小线,如图2.
图2
3、使用万能电用表测出com串口下面3个孔的对应线,并标识表记标帜区别出来,把过剩的线剪失落（切记勿以颜色对应区分线路,必需使用万能电用表检测）,如图3、4.
图3
图4
4、使用万能电用表测出visca圆口中间3根的针对应线,并标识表记标帜区别出来,把过剩的线剪失落（切记勿以颜色对应区分线路,必需使用万能电用表检测）,如图
5、6.
图5
图6
5、将细线（发送（TxD）发送（TxD）、地（GND）地（GND）、接收（RxD）接收（RxD））连接起来,并用电工胶布把铜线分别环绕纠缠起来,以防发生短路,如图7.
图7
6、外围也缠一圈胶布,让线路看起来更美观,如图8.
图8。

IBM小机串口线的做法

不需要电烙铁自己DIY IBM小机串口线1、在电脑城采购如下图的头子2个（一头为RJ45，一头为8种颜色的线，另带一个RS232 9孔插头）该头子的8根线颜色为：蓝色、黑色、绿色、棕色、灰色、红色、黄色、白色2、先在一个头子的RS232 9孔插头上的1－8孔（插头上标的有序号）分别插上蓝色、黑色、绿色、棕色、灰色、红色、黄色、白色的线，9孔留空，插好后扣好，串口线的一头就做好了3、然后再在另外一个头子的RS232 9孔插头上的2－8孔分别插上绿色、黑色、红色、灰色、棕色、白色、黄色的线，1、9留空，插好后扣好4、两个头子做好了，中间用标准网线就可以使用了。

注意：标准网线是指网线两头都是采用同一标准（568A或者568B）制作的___________________________| 上9口| 下9口||____________|____________|| | ||_____1______|____N/A_____|| | ||_____2______|_____3______|| | ||_____3______|_____2______|| | ||_____4______|_____6______|| | ||_____5______|_____5______|| | ||_____6______|_____4______|| | ||_____7______|_____8______|| | ||_____8______|_____7______|| | ||_____9______|____N/A_____|一下是最正规的串口线做法RS232 NULL MODEM：25针对25针:2、3交叉，4、5交叉，6、8接对端20，7直连。

9孔对9孔：2、3交叉；7、8交叉；1、6都接对端4；5直连。

D9转D25的线序是：3 --- 22 --- 37 --- 48 --- 56 --- 65 --- 71 --- 84 --- 209 --- 22我们使用笔记本连接IBM的机器，通常使用的是9帧的串口线。
