一、施工组织平面布置原则
根据施工场区实际情况，在总平面布置时，充分考虑下列因素：
1、充分利用施工空地、避开拟施工部位，减少二次性临建费用；
2、施工道路与总平面规划道路力求一致，减少施工道路费用，并能缩短总平面规划道路施工时间；
3、总平面布置必须实用、方便；
4、材料堆放便于施工取用且不景响现场环境和正常使用；
5、现场道路及临时设施布置
a、根据本工程的特点和场地情况，现场不能设立生活区食堂等临时设施，为了满足甲方的工期要求，我方将合理的布置现场的临时道路，在不影响现场施工前提下择地堆放工程材料和设备。
b、现场不设立生活区，我方会根据现场的施工进度及场地条件，设置临时休息区，以满足工人用餐及需要。
二、施工组织平面布置图
施工组织平面布置图见附图
施工现场总布置
注：1、本项目部场地拟设在同康南入口外教育路边，为另租场地。
2、本项目部水源，电源为外接网，不设发电设备，发电设备设置在施工现场。
施工总平面布置图

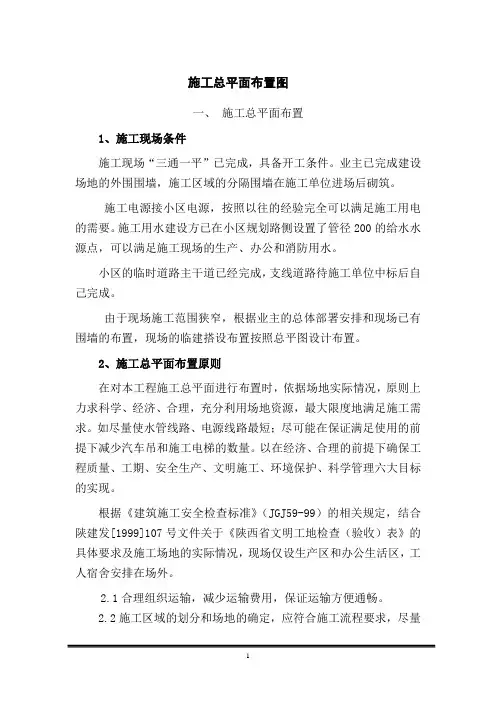

施工总平面布置图一、施工总平面布置1、施工现场条件施工现场“三通一平”已完成，具备开工条件。
业主已完成建设场地的外围围墙，施工区域的分隔围墙在施工单位进场后砌筑。
施工电源接小区电源，按照以往的经验完全可以满足施工用电的需要。
施工用水建设方已在小区规划路侧设置了管径200的给水水源点，可以满足施工现场的生产、办公和消防用水。
小区的临时道路主干道已经完成，支线道路待施工单位中标后自己完成。
由于现场施工范围狭窄，根据业主的总体部署安排和现场已有围墙的布置，现场的临建搭设布置按照总平图设计布置。
2、施工总平面布置原则在对本工程施工总平面进行布置时，依据场地实际情况，原则上力求科学、经济、合理，充分利用场地资源，最大限度地满足施工需求。
如尽量使水管线路、电源线路最短；尽可能在保证满足使用的前提下减少汽车吊和施工电梯的数量。
以在经济、合理的前提下确保工程质量、工期、安全生产、文明施工、环境保护、科学管理六大目标的实现。
根据《建筑施工安全检查标准》（JGJ59-99）的相关规定，结合陕建发[1999]107号文件关于《陕西省文明工地检查（验收）表》的具体要求及施工场地的实际情况，现场仅设生产区和办公生活区，工人宿舍安排在场外。
2.1合理组织运输，减少运输费用，保证运输方便通畅。
2.2施工区域的划分和场地的确定，应符合施工流程要求，尽量减少专业工种和各工程之间的干扰。
2.3尽量减少现场构件的二次搬运，各种生产设施应便于工人的生产，较重的材料、设施料、设备等应对方在汽车吊的工作范围内。
2.4办公区、施工区分开，施工现场硬化处理。
3.施工平面布置3.1施工现场平面布置1）生产场地的平面布置：根据工程实际情况，各施工段相互独立，没有干扰，可以独立组织施工，地下室施工完成后尽快组织回填以便于施工，提高工效；南侧布置模板和钢筋加工区，木工和钢筋作业布置在建筑物的东侧，搭设数量及位置见施工总平面布置图。
2）施工道路：场内的施工道路和硬化场地连在一起，但行车的施工道路采用250厚C25砼，路宽5m,设300×400排水沟，纵向坡度5‰。
施工总平面布置图及说明
三、施工总平面布置图及说明
3.1. 施工现场平面布置
施工过程中，施工人员复杂，材料运输、交叉施工麻烦，所以要求施工现场平面有一个合理的布局，而且要有科学严密的管理措施，进行封闭式施工。
详细平面布置见附图一。
3.2 为了缩短各种材料、工具的转运，组织现场平面及立体交叉流水作业，施工平面管理由项目经理负责，日常工作由现场项目副经理、技术负责人组织实施，分片区包干管理。
3.3 现场主要出入口处张贴出入制度、现场管理条例、工程简介、安全管理等规章制度与条款。
3.4 凡进入现场的设备，材料必须按平面布置指定的位置堆放整齐，不得任意堆放。
3.5 现场设置门卫，施工人员佩戴胸卡，便于查验。
3.6 现场分区安排按下列功能进行布置
a.材料堆放：包括大宗材料、水泥河砂、贵重材料、五金杂件、板材、易燃材料等分库房堆放；
b.施工设备、成品及半成品堆放；
c.现场办公室；
d.施工人员住宿统一安排，做到整齐划一，绝对清除脏、乱、散、游现象（建议由甲方统一指定位置及相关要求管理）。
e.各专业施工队加工区；
;..
;..。
施工总平面布置图

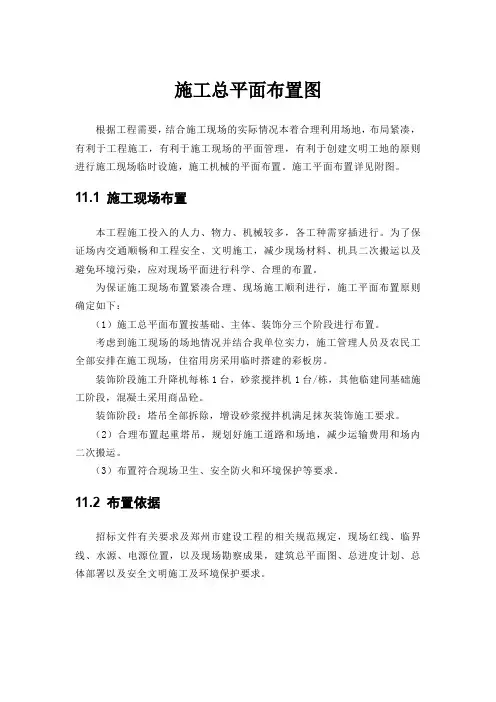

施工总平面布置图根据工程需要，结合施工现场的实际情况本着合理利用场地，布局紧凑，有利于工程施工，有利于施工现场的平面管理，有利于创建文明工地的原则进行施工现场临时设施，施工机械的平面布置。
施工平面布置详见附图。
11.1 施工现场布置本工程施工投入的人力、物力、机械较多，各工种需穿插进行。
为了保证场内交通顺畅和工程安全、文明施工，减少现场材料、机具二次搬运以及避免环境污染，应对现场平面进行科学、合理的布置。
为保证施工现场布置紧凑合理、现场施工顺利进行，施工平面布置原则确定如下：（1）施工总平面布置按基础、主体、装饰分三个阶段进行布置。
考虑到施工现场的场地情况并结合我单位实力，施工管理人员及农民工全部安排在施工现场，住宿用房采用临时搭建的彩板房。
装饰阶段施工升降机每栋1台，砂浆搅拌机1台/栋，其他临建同基础施工阶段，混凝土采用商品砼。
装饰阶段：塔吊全部拆除，增设砂浆搅拌机满足抹灰装饰施工要求。
（2）合理布置起重塔吊，规划好施工道路和场地，减少运输费用和场内二次搬运。
（3）布置符合现场卫生、安全防火和环境保护等要求。
11.2 布置依据招标文件有关要求及郑州市建设工程的相关规范规定，现场红线、临界线、水源、电源位置，以及现场勘察成果，建筑总平面图、总进度计划、总体部署以及安全文明施工及环境保护要求。
11.3 施工平面布置的具体要求（1）现场布置：施工现场进行全封闭施工，沿施工区域四周砌筑2M高水泥砂浆砖砌围墙，办公区设在现场场区南部，材料堆放用砖砌1500高370厚挡墙，水泥砂浆粉刷墙面。
现场办公用房及工具、材料仓库房布置见工程平面布置图。
（2）临时水路铺设本工程临时用水较大的方面在于结构施工时的清洁、养护用水。
为满足施工需要，我单位进场后先利用井点降水时所打的机井作为水源，在施工过程中时刻关注水量情况，若发现水量不能满足施工需要，及时考虑打深机井以满足施工用水需要。
施工用水管道沿工程施工外围埋设，埋设深度300。
施工总平面布置图(详细版)
施工总平面布置（详细版）1 施工总平面布置原则（1）根据工程特点和现场周边环境的特征，充分利用现有施工现场的场地和布置，做好总平面布置规划，满足生产、文明施工要求。
（2）做好现场平面布置和功能分区，对现有临建及管线进行调整。
（3）加强现场平面布置的分阶段调整，科学确定施工区域和场地平面布置，尽量减少专业工种之间交叉作业，提高劳动效率。
（4）加强平面施工的检查及监督整改，保证场内施工道路通畅。
（5）各项施工设施布置要满足方便生产，有利生活，安全防火，环境保护和劳动保护要求。
2场地整体规划2.1施工现场划分根据施工现场情况，我公司将对施工场地进行合理规划，根据各场地的用途对施工现场进行划分。
施工现场设置材料加工、堆放场、材料库、标养室、现场办公室及员工宿舍和食堂。
2.2大门与道路的布置根据现场实际情况，在现场西面和南面设大门做为材料及人员出入口。
大门为钢管－薄铁板组合大门，门外侧在凸显位置设立一个名板，用于书写工程、业主、工程顾问、设计单位、监理单位、施工单位等的名称，书写的格式、标牌的样式和尺寸、设立的位置报送业主审批，文字将聘请优等标志绘制人员书写，并在工程进行期间不时重新油漆和书写。
现场四周新建临时道路做为材料运输道路，道路设置为双通道，路宽6m，采用100厚C20现浇混凝土硬化，并按2％的坡度做好排水。
2.3排水设施的布置充分利用前期土方阶段设置在基坑周边的排水设施，在道路一侧增加宽300mm、深350mm的排水沟；根据排污口位置设置2000mm×1000mm×1000mm的沉淀池，进行有组织排水，坡度0.2%，排至排污口。
同时在大门入口处设置洗车槽，配备高压冲洗水枪，以免车辆出入带泥，引起扬尘污染。
2.4办公区临建的布置利用北侧空地做为现场临建布置场地，布置1栋2层的办公用房，主要包括业主、监理及管理人员办公室、会议室等，共567m2。
办公室为简易彩板房，门窗为铝合金门窗，地面为400mm×400mm地板砖，吊顶为600mm×600mm矿棉板吊顶。
施工总平面布置图
施工总平面布置图1.总平面布置原则1、现场平面随着工程施工进度进行布置和安排，阶段平面布置要与该时期的施工重点相适应。
2、在平面布置中应充分考虑好施工机械设备、办公、道路、现场出入口、临时堆放场地等的优化合理布置。
3、施工材料堆放应尽量设在垂直运输机械覆盖的范围内，以减少二次搬运为原则。
4、中小型机械的布置，要处于安全环境中，要避开高空物体打击的范围。
5、临电电源、电线敷设要避开人员流量大的楼梯及安全出口，以及容易被坠落物体打击的范围，电线尽量采用暗敷方式。
6、加强现场安全管理力度，严格按照我公司的《项目安全管理手册》要求进行管理。
7、加强环境保护和文明施工管理的力度，使工程现场永远处于整洁、卫生、有序合理的状态，使该工程在环保、节能等方面成为一个名副其实的绿色建筑。
8、控制粉尘设施排污、废弃物处理及噪声设施的布置。
9、设置便于大型运输车辆通行的现场道路并保证其可靠性。
2.平面布置介绍在现场布置临建设施，包括警卫房、办公室、实验室、机修房、卫生间、淋浴间、住宿用房和食堂。
沿拟建建筑物四周布置宽6米的环形道路。
现场主楼结构阶段布置1台QTZ5013型塔吊，塔吊臂长为50米，1部施工电梯，可以覆盖整个建筑物，满足垂直运输需要；现场设1台混凝土地泵，以满足浇筑砼需要。
装修阶段，砌体粉刷阶段设置4部砂浆搅拌机。
另外，在现场设置钢筋堆放加工车间和木工堆放加工车间。
3.现场临时用水方案3.1临时用水内容：1．施工现场消防、生产临时设施给水设计。
2．施工现场临时设施排水设计。
3.2 临时用水方案：1．临时用水水源设计：本工程临时用水暂时按照接自现场正西方向的已有给水管，接入现场后加水表计量。
2．室内、外消火栓系统设计：（1）消火栓系统用水量：本工程设计同一时间内火灾发生次数为1次，室外消火栓系统用水量为15L/S，室内消火栓用水量设计为15L/S，消火栓系统总用水量为30L/S。
（2）室内、外消火栓系统设计：室外消火栓设计采用低压消防给水系统，平时管网内水压较低，仅满足施工生产用水即可，当火场灭火时，水枪所需压力，由消防车产生。
施工总平面布置图
第一章施工总平面布置图第一节现场施工区布置本工程主要施工区布置在工程的东面，主要施工道路则尽量利用原有厂区的道路。
现场不设生活及办公区。
主要水源和电源由东面方向引入。
具体详见附图3-附图4。
第一节施工现场临时用电布置由于本工程上的机械设备较多，线路负荷较大，所以本工程根据现场施工的分区，现场供配电采取二路供电的方式，即本工地的施工用电由业主的总配电引出后，分为二支干线，进入施工现场。
另一台塔吊各为专用一条线路。
对办公区则单独配电走线，临时用电系统根据用电设备情况，塔吊地平面电缆应埋设于地下，加硬质套管保护，楼层内施工干线电缆沿电梯间内墙壁卡设，干线电缆采用XV 型橡皮绝缘电缆。
现场设置一个配电柜，线路采用三相五线制。
第一节施工现场临时给水排水布置12.3.1 根据现场水源，生活用水可直接接业主的供水管口；施工用水现场若需打井则采用DN80 管径接至各施工用水处，然后用DN35 管径的水管接至各用水点，另在水源处设一处水房，装设一台深井泵。
根据施工经验, 采用DN80 管径接至各施工用水点，即能满足消防及施工所需用水，故从现场管径可满足现场施工用水需要，对楼面各层的用水，则采用DN48 的钢管引入二层以上，供各层施工用水。
本工地临时施工用水计算略。
12.3.2 现场施工排水1)基坑施工排水在基坑上部及底部，沿基坑四周砌筑排水沟及集水井，基坑内积水和雨水由潜水泵抽至排水沟，经沉淀池沉淀后统一排至厂内市政排水管网。
由于本区地下水位较浅，所以在整个基础施工期间，工地要配备2 至3 台潜水泵。
2)现场地面施工排水本区现场地面的施工排水，以及地面雨水，采取沿现场临时施工道路两侧设排水沟，由东向东西，排入场外的排水窨井。
3)现场办公区排水现场办公区的污水要经处理后排出，为此施工现场的临时厕所要待进场以后经业主协商以后再定。
但后方生活区的食堂、浴室等生活污水，则可经现场的临时排水管排入附近的市政下水道。
污水排出之前，要经沉淀或隔油处理。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第十章施工总平面布置图第一节施工现场目前现状普兰县雄巴村民房建设项目场地分别位于西藏阿里地区普兰县雄巴村。
该地块地形呈矩形，地块地势较为平坦，市政条件也基本满足本地块的要求。
现场周边交通便利，场地条件良好，地形平整，无地上物，现场已具备五通一平，电源、水源已引至场地的指定位置，现场临时电源采用2台50KW发电机，通信设施接入便利，各种配套设施齐全，利于施工现场平面布置和调动施工资源优势，对保证工期提供有利保证，为工程实施提供了较为完善的条件。
第二节施工总平面布置原则及依据布置原则为保证施工现场布置紧凑合理、现场施工顺利进行，施工平面布置时应综合考虑，平面布置原则确定如下：1 依据工程特点和各施工阶段施工要求，综合考虑施工任务，对施工平面实行分阶段布置和管理，把办公区、生产区和加工区分开布置。
2 方便各种材料存放以及组织场内运输，便于施工方进行管理和服务。
3 施工平面紧凑有序，在满足施工的条件下，尽量节约施工用地。
4 按专业划分施工用地，尽量避免各专业用地交叉而造成的相互影响干扰。
5 在保证场内交通运输畅通和满足施工对材料要求的前提下，最大限度的减少场内运输，特别是减少场内二次搬运。
6 尽量避免对周围环境的干扰和影响。
7 采用装配式施工设施，减少搬迁损失，提高施工设施安装速度。
8 符合施工现场卫生及安全技术要求和防火规范。
9 充分利用现有条件、综合考虑施工各阶段的工况，按照“四节一保”要求进行布置，满足绿色节能建筑要求。
10 在满足施工生产需要和西藏自治区政府有关规定的前提下，做到“五化”:硬化、绿化、净化、亮化、美化。
布置依据1 招标文件中对施工现场布置的有关要求。
2 现场红线、水源、电源位置，以及该地区的规划设计和综合布线图。
3 总平面图、建筑平面图、立面图。
4 总进度计划及资源需用量计划。
5 总体部署和主要施工方案。
6 有关安全文明施工、消防及环境保护的要求。
第三节施工平面布置1 现场规划施工道路。
临时道路宽度4.5米，做法为200mm混凝土路面，出入口设冲车区，出口及大门标准，道路两边设路缘石，门口设九牌一图，达到现场文明施工要求。
2 办公区域布置。
办公区采用单层成品彩钢保温板房，办公室与宿舍相邻。
办公室内统一配备办公桌椅，会议室内配备拼装式长型会议桌，办公室、会议室安装空调机，电源插座和电话，传真机等。
并按要求为业主监理提供办公生活设备。
办公室门前进行绿化，营造一个整洁、文明、舒心的办公环境。
3 施工生产设施布置：生产设施布置详见附表。
钢管堆放场地内钢管分类堆放，并尽可能靠近建筑物周边，以利使用和吊装。
4 临时用水及用电沿现场临时道路环形布置，由业主指定接通临时水源、电源接入，保证必要的生产、生活和消防用水，主电缆采用V223×120+2×95直埋式敷设，主水管用DN100焊接管。
5大门：设置6米宽的出入大门，大门按CI标志制作，在主出入口一侧设置门卫室，日夜值班。
第四节主要生产、生活设施布置生产设施布置1 钢筋加工及堆放场地钢筋加工场地分为4部分：钢筋堆放、钢筋加工棚、冷拉调直场地及半成品堆场，各类钢材按不同规格型号堆放整齐，设置标识牌和检验状态。
2 模板加工及木料、钢管堆放场地模板加工、木料堆放场地及钢管堆放场地均需占地面积约150㎡。
3 材料仓库作为安装部分各种管材、配件及其他零星材料的堆放场地。
生活设施布置工人生活区布置宿舍、食堂、浴室厕所等，采用双层成品彩钢板房搭建。
工人宿舍计划面积300㎡，可容纳300人同时住宿；食堂约80㎡，厕所60㎡，浴室60㎡。
生活区安排专人进行卫生清理，做到干净、整洁、无异味、排水通畅、道路整齐，并进行适当绿化，为工人营造一个整洁、卫生的生活环境。
达到文明施工要求。
第五节施工现场临时水、临电布置业主也将临水用水、用电接头接入现场。
具体见附表五施工总平面图。
临时用水布置1 消防给水系统室外消防给水系统为低压消防给水系统，沿施工现场临时道路布置DN100消防给水环状管网，每隔120米布置一个临时消火栓。
临时消火栓水压由市政管网提供完全可以满足消防要求（最不利点消火栓不小于10m的静压）。
室外消防给水管网采用镀锌钢管焊接连接，所有焊口部位进行防腐处理，每个室外临时消火栓除配备25m水带外，还应配备2只5Kg干粉灭火器，灭火器同消防水带一起放入消防箱内。
每个车间按每40m设置设一个消火栓并配备25m水带、19mm水枪一只。
为保证火灾意外发生时室内消防系统的正常供水，施工现场的消防及施工用水由市政给水管网直接供给。
室内消火栓给水管道采用镀锌钢管焊接连接，所有焊缝部位进行防腐处理。
2 给水系统室外生产给水管布置：在室外消火栓给水环管上每隔50m设置一个DN25给水管并加装阀门予以控制。
室内给水管布置：室内每层设置一个DN25给水阀门。
给水管的施工与临时消防给水管同步，满足施工用水要求。
给水阀门至用水点间的管路根据实际情况采用橡胶软管临时接驳。
生活给水系统干管利用消火栓给水系统管网，分别在厨房、卫生间及大门处设置用水点。
给水系统管道采用镀锌钢管。
3 排水系统本工程施工期间在办公区设厕所一个、食堂一个、淋浴室一间，其排水通过管道排至室外。
地面及以上部分雨水排水采用有组织排水，每个大门入口处设置排水沟一道以防止场内带泥废水流至市政道路污染路面，每条排水沟内的废水先经过沉淀池沉淀后排出，卫生间排水经过化粪池沉淀后排至市政污水管网。
厨房排水经过隔油池进行隔油处理后排至市政污水管网。
排水系统管道采用离心铸铁管柔性连接。
4 系统的维护与管理1）施工时应注意保证消防管路的畅通，消火栓箱内设备完好且箱前道路畅通，无阻塞或堆放杂物。
2）加强用水管理，严禁出现长流水的现象，给水龙头采用陶瓷芯密封的水龙头，指派专人对现场临时用水设备进行维护管理。
3）施工区、现场派专人打扫，保持现场卫生。
4）加强厕所的卫生管理，及时冲洗、经常消毒，有堵塞情况时及时清理，保持整个卫生间的整洁、无异味，指定严格的卫生管理制度。
5）现场排水沟定期进行清理，保持排水畅通。
6）施工区、现场派专人打扫，保持现场卫生。
施工现场用电平面布置1 室外线路敷设根据业主方供电线路特点及现场施工要求，根据用电设备在施工现场的布置情况，由变压器处分出六路采用直埋式敷设电缆进行敷设,具体见施工平面布置图。
2 室内导线的敷设及照明装置1）办公室、宿舍内配线必须采用绝缘铜线，采用PVC管敷设。
2）室内配线所有导线截面按图纸要求施工，铜线截面不得小于1.5mm ²。
3）金属外壳的灯具外壳必须作保护接零，所用配件均使用镀锌件；4）室外灯具距地面不得小于3m，室内灯具不得低于3.4m，插座接线时符合规范要求；5）螺口灯头及接线符合下列要求：（1）相线接在与中心角头相连的一端，零线接在与螺纹口相连的一端。
（2）灯头的绝缘外壳不得有损伤和漏电。
6）各种用电设备、灯具的相线须经开关控制，不得将相线直接引入灯具；7）临设内的照明灯具优先选用拉线开关。
拉线开关距地面高度为2至3米，与门口的水平距离为至0.2米，拉线出口向下。
3 施工用电安全措施施工用电应用设计布置图，有审核批准手续，确定供电设备及电线规格，各种电箱、开关箱、漏电保护器等。
电工必须经过专门培训考核合格发证上岗，并按照《施工现场临时用电安全技术规范》进行安装操作，严禁违章操作。
现场临时用电的线路必须采用“三相五线制”，所有用电设备必须做统一接地保护或接零保护，不准一部份接地一部份接零。
动力、照明分开，并有各级漏电保护装置。
供电线路容许电流要符合要求。
电工懂得自我保护和他人保护的基本知识，安装作业要认真负责，实行谁安装谁负责。
施工用电线路投入使用之前，应进行验收，合格后方能供电使用。
现场值班电工，要经常检查用电线路、漏电开关、用电设备及接地接零情况，发现问题及时处理，造成事故要追究当事者责任。
外线架设应牢固，接头裸露部份要包扎好，电杆拐角时应设钢丝绳拉紧，严禁乱拉乱扯。
电缆必须跨越或搭在钢管脚手架时，应采用绝缘子隔离，不能直接搭在钢管或钢筋上。
电缆在穿过道路时，应立杆空架（高度应符合要求）或挖沟埋设（应有防护管，两端设隔离保护和防水措施）。
配电箱、末级开关箱均安装漏电保护装置，视情况安装避雷装置，并测定其电阻须小于10Ω。
现场必须实行“一机一闸漏电保护”，严禁一闸多用，投入使用的水泵、电动工具应具有良好状态，漏电装置可靠。
夜间作业要有足够的照明。
其余按《施工现场临时用电安全技术规范》的规定进行临时用电安全管理和施工。
第六节施工现场管理原则1 进行动态管理现场管理必须以施工组织设计中的施工总平面布置和当地政府及主管部门对场容的有关规定为依据，进行动态管理。
要分基础施工阶段、结构施工阶段、装饰施工阶段分别绘制施工平面布置图，并严格遵照执行。
2 建立岗位责任制按专业分工种实行现场管理岗位责任制，把现场管理的目标进行分解，落实到有关专业和工种，这是实施文明施工岗位责任制的基本任务。
例如：砌筑、水泥、砂石堆场和落地灰、余料的清理，由瓦工、抹灰工负责；钢筋及其半成品、余料的堆放，由钢筋工负责。
为了明确责任，可以通过施工任务或承包合同落实到责任者。
3 勤于检查，及时整改。
对文明施工的检查工作要从工程开工做起，直到竣工交验为止。
由于施工现场情况复杂，也可能出现三不管的死角，在检查中要特别注意，一旦发现要及时协调，重新落实，消灭死角。
4 严格按照招标文件要求进行现场管理。
施工平面布置图（见附表五）临时用地表（见附表六）附表五施工总平面图附表六：临时用地表。
