标准键槽尺寸查询
国标键槽标准尺寸规格表
国标键槽标准尺寸规格表摘要:I.键槽标准尺寸概述A.国标键槽标准尺寸的定义与意义B.国标键槽标准尺寸的应用范围II.国标键槽标准尺寸规格表A.平键槽标准尺寸1.轴槽深与毂槽深2.键的公称尺寸B.半圆键槽标准尺寸1.轴槽深与毂槽深2.键的公称尺寸C.楔键槽标准尺寸1.轴槽深与毂槽深2.键的公称尺寸D.切向键槽标准尺寸1.轴槽深与毂槽深2.键的公称尺寸III.国标键槽标准尺寸的选择与使用A.选择合适的键槽标准尺寸1.根据轴的直径选择键的公称尺寸2.根据轮毂的宽度确定键槽的长度B.键槽标准尺寸的使用1.安装键槽2.键槽的配合方式IV.国标键槽标准尺寸的意义与作用A.提高机械连接的稳定性和可靠性B.促进机械制造业的发展和进步正文:国标键槽标准尺寸是机械制造业中一个重要的标准参数,对于保证机械连接的稳定性和可靠性具有至关重要的作用。
本文将详细介绍国标键槽标准尺寸的定义、规格表以及选择和使用方法。
首先,我们需要了解国标键槽标准尺寸的定义和意义。
国标键槽标准尺寸是指根据国家相关标准规定,用于描述键槽的形状、尺寸和配合要求的一系列参数。
这些参数包括键槽的轴槽深、毂槽深、键的公称尺寸等,对于保证机械连接的稳定性和可靠性具有重要作用。
接下来,我们来看一下国标键槽标准尺寸规格表。
根据国家相关标准规定,国标键槽标准尺寸主要包括平键槽、半圆键槽、楔键槽和切向键槽等。
每种键槽标准尺寸都包括轴槽深、毂槽深和键的公称尺寸等参数。
这些参数需要根据具体的轴直径和轮毂宽度进行选择,以满足机械连接的要求。
在了解了国标键槽标准尺寸的定义和规格表之后,我们还需要了解如何选择和使用这些标准尺寸。
在选择键槽标准尺寸时,需要根据轴的直径选择合适的键的公称尺寸,并根据轮毂的宽度确定键槽的长度。
在实际使用过程中,还需要根据具体的配合要求进行键槽的安装和配合,以保证机械连接的稳定性和可靠性。
总之,国标键槽标准尺寸在机械制造业中具有重要的意义和作用,对于提高机械连接的稳定性和可靠性具有至关重要的作用。
平键和键槽的标准尺寸规格表
平键和键槽的标准尺寸规格表键和键槽是机械设备中常见的配合形式,它们通常用于连接两个或多个部件,使它们能够转动,拖动或其他形式的运动。
平键和键槽通常由锥形圆柱形体积的形状组成,在各种机械设备中得到广泛的应用。
以下是平键和键槽的标准尺寸规格表。
1. 平键平键的尺寸规格如下:1.1. 宽度:在0.5到100毫米之间。
尺寸的宽度可以按照需要进行调整1.2. 厚度:在0.5到50毫米之间。
尺寸的厚度可以按照需要进行调整1.3. 长度:在5到500毫米之间。
尺寸的长度可以按照需要进行调整1.4. 安装孔的直径:在10到200毫米之间。
尺寸的直径可以按照需要进行调整1.5. 材料:常用材料有钢和铜。
根据特定的应用,也可以使用不同的材料。
2. 键槽键槽的尺寸规格如下:2.1. 宽度:在0.5到100毫米之间。
尺寸的宽度可以按照需要进行调整2.2. 深度:在0.5到50毫米之间。
尺寸的深度可以按照需要进行调整2.3. 长度:在5到500毫米之间。
尺寸的长度可以按照需要进行调整2.4. 安装孔的直径:在10到200毫米之间。
尺寸的直径可以按照需要进行调整2.5. 材料:常用材料有钢和铜。
根据特定的应用,也可以使用不同的材料。
3. 尺寸配对优秀的平键和键槽应该精密匹配,以确保平稳的运动和良好的性能。
以下是配对尺寸的标准规格:3.1. 平键:长度应该比键槽的长度短1-2毫米。
宽度和厚度应该与键槽相匹配。
3.2. 键槽:长度应该比平键的长度长1-2毫米。
宽度和深度应该与平键相匹配。
4. 其他注意事项4.1. 在机械设备中,平键和键槽的质量会对性能产生重要影响。
因此,用户应该选择优质材料,并严格遵守规格。
4.2. 在安装和维修机械设备时,必须仔细处理平键和键槽,以避免任何损坏或磨损。
4.3. 键和键槽的设计应考虑使用环境和要求,以确保高效,耐久和安全的使用。
平键和键槽在各种机械设备中得到广泛应用。
选择适当的规格和材料对于机械设备的性能至关重要。
平键和键槽的尺寸表(GB1095-79)
平 键 和 键 槽 的 剖 面 尺 寸 (GB1095-79)
注:1.在工作中轴槽深用t或(d-t)标注,轮毂槽深用(d+t1)标注。
2.(d-t)和(d+t1)的偏差按相应的t和t1的偏差选取,但(d-t)的偏差值应取负号。
3.除轴伸外,在保证传递所需转矩条件下,允许采用较小剖面的键。
但t 和t1的数值必要时应重新计算,使轴槽 及轮毂槽与键的接触高度各为 h/2。
4.表中“较松键联接”的偏差值适用于导向平键的联接。
5.平键轴槽的长度偏差用H14。
6.轴槽及轮毂槽宽b对轴及轮毂轴心线的对称度公差按7~9级(GB1184-80)选取。
7.当平键的长度与宽度之比 L/b ≥8时,键的两侧面在长度方向的平行度公差应符合下列规定:b≥6mm,按7级; b≥8~36mm,按6级(GB1184-80附录);b≥40mm,按5级。

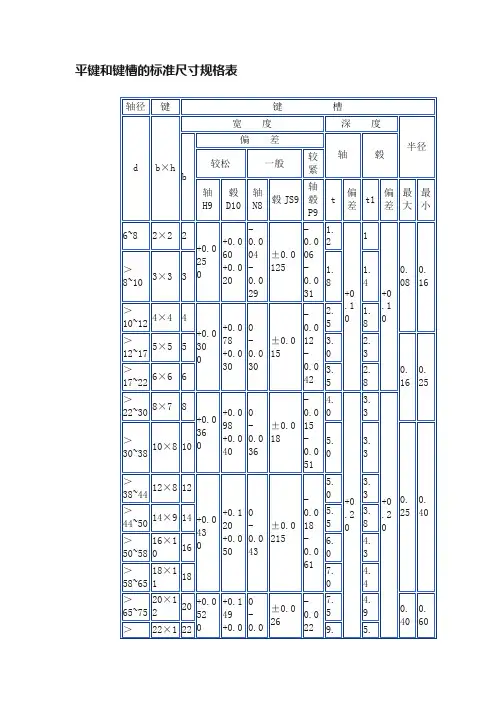

平键和键槽的标准尺寸规格表
平键和键槽的标准尺⼨规格表轴径键键 槽db×h宽 度深 度半径b偏 差轴毂较松⼀般较紧轴H9毂D10轴N8毂JS9轴毂P9t偏差t1偏差最⼤最⼩6~82×22+0.0250+0.060+0.020-0.004-0.029±0.0125-0.006-0.0311.2+0.11+0.100.080.16>8~103×33 1.81.4>10~124×44+0.0300+0.078+0.0300-0.030±0.015-0.012-0.0422.5 1.8>12~175×55 3.02.30.160.25>17~226×663.52.8>22~308×78+0.0360+0.098+0.0400-0.036±0.018-0.015-0.0514.0+0.20 3.3+0.20>30~3810×810 5.0 3.30.250.40>38~4412×812+0.0430+0.120+0.0500-0.043±0.0215-0.018-0.0615.0 3.3>44~5014×914 5.53.8>50~5816×1016 6.04.3>58~6518×11187.0 4.4>65~7520×1220+0.0520+0.149+0.0650-0.052±0.026-0.022-0.0747.5 4.90.400.60>75~8522×14229.05.4>85~9525×14259.0 5.4>95~11028×162810.06.4>110~13032×1832+0.0620+0.180+0.0800-0.062±0.031-0.026-0.08811.07.4>130~15036×203612.0+0.308.4+0.300.701.0>150~17040×224013.09.4>170~20045×254515.010.4>200~23050×285017.011.4>230~26056×3256+0.0740+0.220+0.1000-0.074±0.0370.032-0.10620.012.4 1.2 1.6>260~29063×326320.012.4>290~33070×367022.014.4>330~38080×408025.015.4 2.0 2.5>380~44090×4590+0.0870+0.260+0.1200-0.087±0.0135-0.037-0.12428.017.4>440~500100×5010031.019.51,在⼯作图中,轴槽槽深⽤t 或(d-t )标注,轮毂槽深按d+t1标注2,d-t和d+t1的偏差按相应的t和t1的偏差选取,但d-t的偏差应取负值3,除轴外,在保证所需转矩的条件下,允许采⽤较⼩剖⾯的键,但t和t1必要时需从新计算,使键槽与键的接触⾼度各为h/24,表中较松键的链接的偏差适⽤于导向平键的联接5,平键的槽长偏差⽤H146,轴槽及轮毂槽宽b对轴及轮毂中⼼线的对称度的公差按7~9级(gb1184-80)7,当平键长度与宽度⽐,即L/b>8时,键的两侧⾯在长度⽅向的平⾏度应符合下列规定:b《6mm,按7级,b》8~36时,按6级,b》40时,按5级。
平键和键槽的标准尺寸规格表
平键和键槽的标准尺寸规格表标注,轮毂槽深按d+t1标注2,d-t和d+t1的偏差按相应的t和t1的偏差选取,但d-t的偏差应取负值3,除轴外,在保证所需转矩的条件下,允许采用较小剖面的键,但t和t1必要时需从新计算,使键槽与键的接触高度各为h/2 4,表中较松键的链接的偏差适用于导向平键的联接5,平键的槽长偏差用H146,轴槽及轮毂槽宽b对轴及轮毂中心线的对称度的公差按7~9级(gb1184-80)7,当平键长度与宽度比,即L/b>8时,键的两侧面在长度方向的平行度应符合下列规定:b《6mm,按7级,b》8~36时,按6级,b》40时,按5级。
8,需要时,键允许起键螺孔。
普通平键型式尺寸(GB1036-79)A, b 偏差代号h9,粗糙度3.2,键高h偏差代号h11,粗糙度12.5。
B,键槽宽粗糙度取3.2,高度面粗糙度取12.5.C,长度L公差等级按h14键长L系列:6,8,10,12,14,16,18,20,22,25,28,32,36,40,45,50,56,63,70,80,90,100,110,125,140,160,180,200,220......平键靠侧面传递转矩,对中性良好,装拆方便,不能实现轴上零件的轴向固定。
普通平键:A型 B型 C型 A型用于端铣刀加工的轴槽,键在槽中轴向固定良好,但槽在轴上引起的应力集中较大。
B型用于盘铣刀加工的轴槽,轴的应力集中较小;C型用于轴端。
应用最广,也适用于高速、高精或承受变载、冲击的场合,如在轴上固定齿轮,链轮等回转零件。
导向平键:键用螺钉固定在轴上,键与毂槽为动配合,轴上零件能做轴向移动,为了起键方便,开有起键螺孔。
用轴上零件轴向移动量不大的场合,如变速箱中的滑移齿轮。
滑键:键固定在轮轴上,轴上零件能带键做轴向移动。
用于轴上零件轴向移动量较大的场合。
标准键槽的尺寸规格表
标准键槽的尺寸规格表1. 引言键盘作为人机交互的重要工具之一,其键槽的尺寸规格对键盘的使用体验和功能起着重要的影响。
本文将详细探讨标准键槽的尺寸规格,帮助读者深入了解并合理选择适合自己使用需求的键盘。
2. 键槽尺寸对用户体验的影响键盘的键槽尺寸直接影响用户的击键准确性和舒适度。
若键槽过大,用户在打字过程中可能会出现手指跳动,降低击键准确性;若键槽过小,则用户可能会感到手指被束缚,增加疲劳感。
因此,选择合适的键槽尺寸对于提高用户的使用体验至关重要。
2.1 常用键槽尺寸规格列表以下是一些常用的键槽尺寸规格,以毫米为单位:1.字母键:14x142.功能键:12x143.数字键:15x154.空格键:18x145.回车键:18x142.2 键槽尺寸与人体工学的关系人体工学是研究人体与工作环境、工作任务之间适应关系的科学。
键盘的键槽尺寸应该符合人体工学原理,以提供舒适的使用体验。
常见的人体工学原理有手指长度、手指间距、手指活动范围等。
结合这些原理,设计合适的键槽尺寸,可以减少手指的疲劳感,提高工作效率。
3. 键盘键槽尺寸的标准化为了确保键盘的键槽尺寸符合用户的需求,行业制定了一些标准化规范。
标准化可以保证键盘的互通性,方便用户进行更换和升级。
3.1 国际标准国际标准主要由国际标准化组织(ISO)负责制定。
ISO针对键盘键槽尺寸制定了一些通用的规范,如字母键、数字键、功能键等。
3.1.1 字母键•键槽尺寸:14x14mm•键盘布局:QWERTY3.1.2 数字键•键槽尺寸:15x15mm•键盘布局:数字键盘3.2 国家标准各国家也有自己的标准化机构,制定适合本国市场需求的键槽尺寸规格。
3.2.1 中国标准中国标准化研究院(SAC)负责制定和管理中国国家标准。
中国的键槽尺寸规格与国际标准有所差异,主要影响较大的是汉字键的尺寸。
•汉字键–键槽尺寸:15x15mm–键盘布局:中文输入法键盘4. 不同类型键盘的键槽尺寸规格不同类型的键盘,由于使用场景和用户需求的不同,其键槽尺寸规格也存在一定的差异。
