led灯制作工艺流程LED灯制作工艺流程随着科技的不断进步，LED灯越来越被广泛应用于各个领域。
制作LED灯的工艺流程相对简单，下面将介绍一下制作LED灯的大致过程。
首先，我们需要准备所需要的材料和工具。
材料包括LED芯片、LED灯珠、散热器、PCB电路板、电线等。
工具包括电烙铁、焊锡丝、电工剪刀、电焊工具等。
第二步，将选购好的LED芯片和LED灯珠进行焊接。
首先将LED芯片和PCB电路板上的焊锡点进行匹配，然后使用电烙铁和焊锡丝进行焊接。
确保焊接牢固，没有松动。
在焊接的过程中要注意保护好眼睛，避免受到损伤。
第三步，将焊接好的LED灯珠安装在散热器上。
首先将LED灯珠的引线插入到散热器上的孔中，然后使用电焊工具进行焊接。
确保LED灯珠与散热器良好地接触。
第四步，将焊接好的LED灯组装到灯壳中。
首先将PCB电路板和散热器组装在一起，然后将整个组件安装到灯壳中。
灯壳的选择要根据具体的使用环境来确定，可以选择透明的玻璃灯罩或者其他材质的灯罩。
第五步，连接好电线。
使用电工剪刀将电线剪成适当的长度，然后插入到PCB电路板上的焊锡点中。
确保电线与焊锡点之间没有松动。
然后将另一端的电线连接到电源上。
第六步，进行电路测试。
开启电源，检查灯的亮度和色彩是否正常。
如果发现有亮灯不亮或者亮度不均匀的情况，需要检查焊接点是否牢固，或者是否有导线连接不良的情况。
第七步，进行灯具维修。
如果在测试过程中发现灯具有问题，需要进行相应的维修。
常见的问题包括焊接点松动、线路连接不良等。
使用电焊工具进行修复，确保灯具能够正常工作。
最后，对灯具进行外观检查和包装。
确保灯具表面没有明显的划痕和污渍。
然后使用适当的包装材料，将灯具进行包装，以免在运输过程中受损。
以上就是LED灯制作的大致工艺流程。
制作LED灯虽然相对简单，但是仍然需要细心和耐心，以确保灯具的质量和性能达到要求。
通过不断的实践和经验积累，制作出的优质LED灯将为人们的生活带来更多的便利和舒适。
LED灯生产工艺流程
LED灯生产工艺流程§1 LED制造流程概述LED的制作流程包括上游的单晶片衬底制作、外延晶片生长；中游的芯片、电极制作、切割和测试分选；下游的产品封装。
图2.1 LED制造流程图上游中游下游§2 LED芯片生产工艺LED照明能够应用到高亮度领域归功于LED芯片生产技术的不断提高，包括单颗晶片的功率和亮度的提高。
LED上游生产技术是LED行业的核心技术，目前在该技术领先的国家主要日本、美国、韩国，还有我国台湾，而我国大陆在LED上游生产技术的发展比较靠后。
下图为上游外延片的微结构示意图。
图 2.2 蓝光外延片微结构图生产出高亮度LED芯片，一直是世界各国全力投入研制的目标，也是LED发的方向。
目前，利用大功率芯片生产出来的白光1W LED流明值已经达能到150lm之高。
LED上游技术的发展将使LED灯具的生产成本越来越低，更显LED照明的优势。
以下以蓝光LED为例介绍其外延片生产工艺如下：首先在衬低上制作氮化鎵(GaN)基的外延片,这个过程主要是在金属有机化学气相沉积外延片炉(MOCVD)中完成的。
准备好制作GaN基外延片所需的材料源和各种高纯的气体之后，按照工艺的要求就可以逐步把外延片做好。
常用的衬底主要有蓝宝石、碳化硅和硅衬底,以及GaAs、AlN、ZnO等材料。
MOCVD是利用气相反应物(前驱物)及Ⅲ族的有机金属和Ⅴ族的NH3在衬底表面进行反应,将所需的产物沉积在衬底表面。
通过控制温度、压力、反应物浓度和种类比例，从而控制镀膜成分、晶相等品质。
MOCVD外延炉是制作LED外延片最常用的设备然后是对LED PN结的两个电极进行加工，电极加工也是制作LED芯片的关键工序，包括清洗、蒸镀、黄光、化学蚀刻、熔合、研磨；然后对LED毛片进行划片、测试和分选，就可以得到所需的LED芯片了。
图2.3 LED生产流程§3 大功率LED生产工艺作为LED节能灯光源的大功率LED，它是LED节能灯的核心部分。
LED制造工艺流程
LED制造工艺流程LED（发光二极管）是一种半导体光源，具有高亮度、低功耗和长寿命等特点，因而在照明、显示和通信等领域得到广泛应用。
下面将介绍LED的制造工艺流程。
第一步：晶片生长晶片生长是LED制造的第一步，通过金属有机化学气相沉积（MOCVD）或分子束外延（MBE）等技术，在蓝宝石衬底上生长GaN等半导体材料，形成LED的发光层。
第二步：晶片分割晶片分割是将生长好的LED晶片切割成小尺寸的方形或圆形芯片，以便后续工艺处理。
第三步：晶渣去除晶渣是晶片分割后产生的残留物，需要通过化学腐蚀或机械研磨等方法去除，以保证晶片表面的平整和光洁。
第四步：金属化通过蒸镀、溅射或印刷等工艺，在LED晶片的表面覆盖金属电极，以便连接外部电路。
第五步：芯片封装LED芯片通过封装工艺，将其封装在透光的塑料封装体内，同时加入辅助材料如荧光粉等，以改变发光颜色。
第六步：测试对封装好的LED芯片进行光电参数测试，包括亮度、颜色、波长等，以保证其品质。
第七步：分选分级根据测试结果对LED芯片进行分类，分为不同等级，以满足不同应用需求。
通过以上工艺流程，LED芯片的制造过程完成，最终可用于LED照明、显示屏和其他应用中，为人们的生活和工作提供更加高效、节能和环保的光源。
LED（发光二极管）制造工艺是一个高度技术化的过程，需要精密的设备和复杂的工艺流程。
通过不断的研究和创新，LED技术在不断进步，成为照明、显示和通信等领域的主流光源之一。
下面将继续介绍LED制造的相关内容。
第八步：组装组装是LED制造的关键环节之一。
在组装过程中，LED芯片通常会与散热器、电路板和透光的封装体结合，组装成LED灯具或LED显示屏等成品。
第九步：包装LED成品需要通过包装，以保护其不受外部环境的影响，同时便于运输和存储。
常见的LED灯具包装材料包括泡沫塑料、纸盒和塑料膜等。
第十步：品质控制LED制造过程中需要严格的品质控制，对原材料、工艺和成品进行全面的检测和监控，确保LED产品符合规定的质量标准。
灯串制程流程

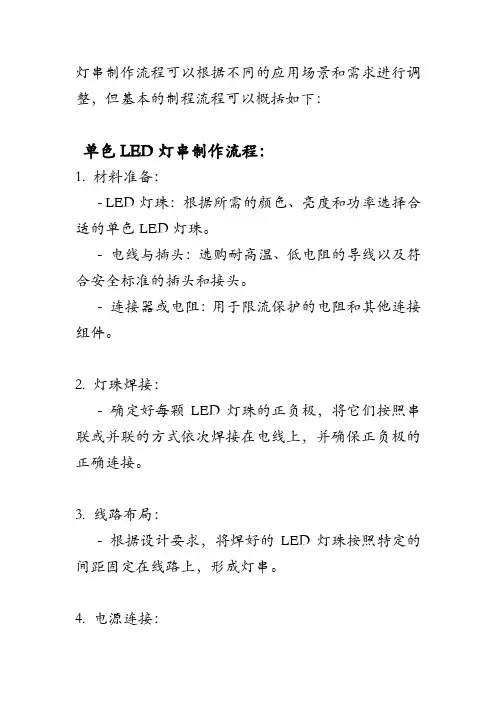

灯串制作流程可以根据不同的应用场景和需求进行调整，但基本的制程流程可以概括如下：单色LED灯串制作流程：1. 材料准备：- LED灯珠：根据所需的颜色、亮度和功率选择合适的单色LED灯珠。
- 电线与插头：选购耐高温、低电阻的导线以及符合安全标准的插头和接头。
- 连接器或电阻：用于限流保护的电阻和其他连接组件。
2. 灯珠焊接：- 确定好每颗LED灯珠的正负极，将它们按照串联或并联的方式依次焊接在电线上，并确保正负极的正确连接。
3. 线路布局：- 根据设计要求，将焊好的LED灯珠按照特定的间距固定在线路上，形成灯串。
4. 电源连接：- 将所有灯串的正极（或负极）用导线连在一起，然后引出一根总正极线和总负极线，与电源适配器或电池盒相连。
5. 防水处理：- 对于户外使用的LED灯串，需要对关键的接线部位进行防水密封处理，如打上防水胶或使用防水接头。
6. 测试与检验：- 完成组装后，通电测试整个灯串的工作状态，确保每一颗LED灯都能正常点亮且无闪烁现象。
7. 包装与出厂：- 经过质量检验合格的灯串进行合理打包，标注产品规格参数及注意事项等信息后出厂销售。
太阳能LED灯串制作流程：1. 太阳能供电系统准备：- 准备太阳能电池板、充电控制器、储能电池（电池组）、IC驱动芯片（如QX5251F）以及相关电子元件。
2. 电路构建：- 将太阳能电池板通过电路连接到充电控制器，再与电池组相连，以实现太阳能能量采集和存储。
- 制作LED灯串部分，将其与驱动IC和电池组连接，形成一个完整的自供电系统。
3. 安装调试：- 安装太阳能电池板，确保其面向阳光充足的方向。
- 检查电路连接，确保各部分功能正常，并进行初步工作测试。
4. 防水封装：- 对易受潮或接触水的部分进行严格的防水处理，比如用硅胶密封或者采用防水外壳包裹。
5. 最终检查与交付：- 在日间光照条件下检测太阳能充电性能，在夜晚或暗处检查LED灯串是否能自动点亮。
- 经过完整的产品检验后，对成品进行包装并附带使用说明书，以便用户了解操作和维护方法。
LED灯具生产流程单
LED灯具生产流程单一、原材料采购阶段：1.LED芯片的采购过程：1)确定所需的LED芯片规格和性能要求；2)选择合适的供应商，并与之签订采购合同；3)对采购的LED芯片进行入库检验，确认质量符合要求；4)进行LED芯片存储及管理。
2.PCB板的采购过程：1)确定所需的PCB板规格和性能要求；2)选择合适的供应商，并与之签订采购合同；3)对采购的PCB板进行入库检验，确认质量符合要求；4)进行PCB板存储及管理。
3.其他辅助材料的采购过程：包括外壳、散热器、电源等其他组成LED灯具的辅助材料的采购过程。
二、加工生产制作阶段：1.LED芯片的贴片过程：1)对PCB板进行贴片前的表面处理；2)使用贴片机将LED芯片精确贴到PCB板上；3)进行贴片焊接。
2.驱动电路的制作：1)根据LED灯具性能需求设计驱动电路；2)使用电路板制作设备进行线路布线和焊接；3)经过严格的功能测试和质量检验，确保驱动电路功能正常。
3.散热器的加工：1)根据LED灯具的功率和散热要求，选择适当的散热器材料；2)制作散热器的外观和结构；3)进行散热器的表面处理和散热结构组装。
4.外壳的制作：1)根据LED灯具的形状和设计要求，选择合适的外壳材料；2)进行外壳的模具制作；3)使用注塑机将外壳材料注入模具，进行成型加工；4)经过表面处理和组装工序，完成LED灯具的外壳制作。
5.光学器件的加工：1)根据LED灯具的光学要求，选择合适的光学器件；2)进行光学器件的切割和加工，确保光学效果符合要求。
6.组装和测试：1)将贴片好的LED芯片与驱动电路、散热器、外壳等组装在一起；2)进行灯具亮度和颜色一致性测试；3)进行耐压测试、防水测试和抗震测试等质量检验；4)完成质量合格的产品入库。
三、成品仓储管理阶段：1.成品入库：将生产好的LED灯具按照规格和型号进行分类，入库到相应的库房。
2.成品仓储管理：对存放的成品进行分类管理，建立相应的仓储管理制度，确保成品的安全和管理的便捷性。
led灯生产加工工艺流程
LED灯生产加工工艺流程引言LED灯作为一种广泛应用于照明行业的照明产品，其节能、高效的特点受到了越来越多人的青睐。
本文将介绍LED灯的生产加工工艺流程，从原材料准备到最终组装，以帮助读者了解LED灯的生产过程。
1. 原材料准备1.1 LED芯片LED芯片是LED灯的核心部件，也是LED灯内发光的关键。
在生产过程中，LED芯片需要提前准备好。
常见的LED芯片主要有氮化铟镓（InGaN）、砷化铝镓（AlGaInP）和碳化硅（SiC）等。
1.2 散热器为了保证LED灯长时间工作时能够散热，散热器是必不可少的。
散热器通常使用铝合金或铜材制作，能够有效将LED产生的热量传导和散发，降低LED温度，延长其寿命。
1.3 导电材料导电材料用于连接LED芯片和电路板，常见的有导线和焊锡。
导电材料的选择需要考虑其导电性能、耐高温性能以及与其他材料的兼容性。
1.4 透光材料透光材料主要用于封装LED芯片，在保护LED芯片的同时，能够提高光的传递效率。
常见的透光材料有有机玻璃、聚碳酸酯和硅胶等。
2. 生产加工工艺流程2.1 PCB制作PCB（Printed Circuit Board，印刷电路板）是LED灯的支撑平台，用于连接LED芯片和其他电路元件。
PCB的制作包括印刷线路、蚀刻、钻孔和表面处理等工序。
2.2 LED芯片固定LED芯片需要固定在PCB上，常用的固定方式有手工焊接、贴片等。
在固定过程中，需要注意芯片的极性和位置，以确保正确的连接。
2.3 焊接LED芯片和PCB之间的连接需要进行焊接。
焊接可以使用自动焊接机器或手工焊接。
焊接工艺对产品质量和寿命有很大影响，需要控制好焊接温度和时间。
2.4 散热器安装将散热器安装在PCB上，使其与LED芯片紧密接触，提高散热效果。
安装过程中需要确保散热器与PCB的接触面光滑均匀，以利于热量的传导。
2.5 透光材料封装使用透光材料对LED芯片进行封装，常见的封装方式有灌胶、注塑等。
led灯制造工艺
led灯制造工艺LED灯制造工艺LED灯（Light Emitting Diode）是一种能够将电能直接转化为光能的半导体器件。
相比传统的白炽灯和荧光灯，LED灯具有更高的能效、更长的使用寿命和更广泛的应用领域。
LED灯制造工艺是指将LED芯片与其他组件进行组装，并且通过一系列工艺步骤，最终制造出可用的LED灯产品的过程。
LED灯制造的第一步是制作LED芯片。
LED芯片是LED灯的核心部件，它由半导体材料制成。
制作LED芯片的工艺主要包括外延、刻蚀、沉积、腐蚀等步骤。
其中，外延是将半导体材料在基片上生长，刻蚀是通过化学或物理方法去除不需要的杂质，沉积是将金属或其他材料沉积在芯片上，腐蚀是利用化学溶液去除不需要的材料。
接下来，LED芯片需要进行分选。
分选是指根据LED芯片的亮度和颜色进行分类。
LED芯片的亮度和颜色是由其结构和材料决定的。
分选的目的是为了提高LED灯的亮度一致性和颜色一致性。
分选过程主要包括测试、分类和分组。
通过测试，检测出芯片的亮度和颜色参数；然后将芯片按照亮度和颜色分为不同的类别；最后将相似的芯片分组，用于后续的组装。
在LED芯片分选完成后，就可以进行LED灯的组装了。
组装是将LED芯片与其他组件，如散热器、光罩、电路板等进行连接和固定，形成一个完整的LED灯。
组装过程主要包括贴合、焊接、固定等步骤。
贴合是将LED芯片和散热器或电路板粘合在一起，以实现散热和电气连接；焊接是将不同部件之间的电路连接起来，确保LED灯正常工作；固定是将各个组件固定在一起，保证LED灯的结构稳定。
组装完成后，LED灯需要进行老化测试。
老化测试是为了检测LED 灯的质量和性能稳定性。
在老化测试中，LED灯会连续工作一段时间，以模拟实际使用情况。
通过老化测试，可以检测出可能存在的问题和缺陷，并及时修复。
LED灯需要进行质量检验和包装。
质量检验是为了确保LED灯的质量符合标准要求。
检验内容包括外观检查、电气性能测试、光学性能测试等。
LED照明灯具生产操作规程
一．生产工艺流程及说明北京鑫瑞蓝天科技进展灯具的全部LED 发光体电路部件，都依据“模块化”、“积木化”观念设计，不但简化生产工序、提高生产效率、削减原材料消耗，对物质流、信息流和能量流的规划治理也格外有益。
〔一〕灯体部件生产灯体的部件生产，在灯具车间的主生产线进展。
图1 灯体部件生产流程此工序对环境不产生有害气体和有害废料。
局部金属加工工序产生少量可回收余料。
电子焊接操作产生的松香气体承受分散到每工作台的抽风口排出车间。
车间按平米密度要求配制规定数量的二氧化碳灭火器。
〔二〕灯具装配图2 LED 灯具装配流程此工序在装配线完成。
不产生有害气体和废料。
〔三〕加载老化工序图3 LED 灯具老化工序北京鑫瑞蓝天科技进展生产的全部LED 灯具，都要在灯具车间的“加载室”经受老化工序。
老化时间1h ≤ Ta ≤ 4h。
此工序不产生废料和有害气体。
加载室与生产间有遮光护板，防止强光对环境的干扰；独立的沟通电源调压稳压把握柜；单独配备二氧化碳灭火器2 部；单灯测试位有独立的带过载保护的开关。
灯具架为钢制，配有阻燃衬垫。
此工序不产生废料和有害气体。
〔四〕包装在包装线完成纸盒成型，手工包装或用打包机台包装。
图 4 包装工序〔五〕入库包装好的成品送入成品库。
成品库外门直通装卸台。
〔六〕质检室按公司制定的《产品检测规章》，由公司质检部门，对产品和每批次产品进展抽样极限检测。
进展光照强度、光照角度、环境温度、湿度、淋水浸水、风力、气压、凹凸频多自由度机械震惊、电气绝缘、冲击电压等方面测试。
测试工程和试验强度，依据灯具型号设置。
大局部极限测试，在本公司研制的“LED灯具综合测试箱”内完成，见图5。
图5 北京鑫瑞蓝天科技进展的LED 灯具综合测试箱极限检测，消耗确定数量水、电，没有其它材料损耗，不产生工业污染。
单灯1min 时间的震惊试验产生不高于45 分贝的噪声。
〔七〕修理室检测不合格的产品或用户返修品直接送交修理室。
北京鑫瑞蓝天科技进展的民用等级产品装配工艺，设计成直接可逆的，以利修理。
