除砂器是一种用来清除水中悬浮颗粒物的设备，常用于水处理和净化系统中。

其构造主要包括以下部分：
1. 进水管道：引入待处理的含悬浮颗粒物的水体。

2. 进水室：水体进入该室后，进一步平缓分布，以减小进水速度，避免冲击和破坏砂层。

3. 砂层：砂层是除砂器最关键的部分，通常由砂、石英砂或其它颗粒物组成。

水体通过砂层时，悬浮物质会被截留在砂层中，而洁净的水则通过砂层进入下游。

4. 出水管道：将经过砂层过滤后的洁净水体排出设备。

除砂器的构造设计通常还包括以下一些辅助部件：
1. 进水减速板：位于进水室入口，用于减小进水速度，避免破坏砂层。

2. 返洗装置：定期对砂层进行清洗以去除积聚在其中的悬浮物质。

常见的返洗方式包括逆流冲洗和气泡冲洗等。

3. 出水调节装置：用于调整出水压力和水量。

4. 水箱：用于储存和稳定水体。

5. 控制系统：用于监测和控制除砂器的运行状态，如启停、返洗和监测水质等。

总之，除砂器的构造主要由进水管道、进水室、砂层、出水管道等基本部分以及进水减速板、返洗装置、出水调节装置、水箱和控制系统等辅助部件组成。

除砂器

除砂器1.1滤网式除砂器1.1.1概述高压防硫除砂器装置功能主要是一套超高压分离装置。

从油气井里出来的油气中含有砂子等固体颗粒，对下游设备会产生冲蚀破坏作用，除砂器装置的功用就是首先将高压流体中的固相杂质过滤掉，保护地面测试流程，从而控制冲蚀带来的破坏作用。

目前已在新疆油田试油公司高效可靠运行。

1.1.2技术参数：■最高工作压力 105Mpa■流体最高工作温度 120℃■环境温度 -40℃～70℃■装置的最低储存温度 -50℃■工作介质油、气、水■除砂筒最大内径 φ210mm■进出口尺寸 2-9/16″■除砂筒的容积 ≥46L■天然气处理能力 ≥150万方/天■防硫等级 EE级超出以上参数范围的装置，可按用户要求定制。

1.2旋流式除砂器1.2.1概述旋流除砂器由于结构简单、分离效果良好、无运动部件且易于维护等诸多优点，广泛应用于各分离领域。

将旋流筒作为内构件，安装在超高压容器内部，可实现井口旋流除砂。

与传统的井口滤式除砂器相比，在提高除砂效率的同时，降低了排砂工作强度。

1.2.2技术参数n 工作介质：油、气、水n 最高工作压力：103.5MPan 工作温度： -29℃～121℃n 最大气体流量：1000000sm3/dn 最大液体流量：930(BPD)n 分级粒度 0.1mmn 允许最大压降：0.5MPan 防硫等级： EE级超出以下参数范围的装置，可按用户要求定制。

随着油气田开采的加快, 一些油气田进入其寿命的中后期, 由于井底压力下降, 井底结构变得松散, 气流量变小, 含砂量变大, 导致采出的天然气中含有大量的砂粒, 给地面集气系统造成了很大的危害。

为此, 在气嘴上游安装井口地面除砂分离设备。

除砂器说明书-河北

钻井液清洁分离器(除砂器)又名河北油田钻井机械设备除砂器
使用说明书(AX214*2-1.5*0.6)
一、用途和使用范围：
1、AX214*2-1.5*0.6清洁分离器为石油钻井工程中二级固控设备可分离出40-120um的岩屑。

2、该清洁分离器适合油田各类型钻机配套使用.
二、结构特点：
1、该清洁分离器由钻井液旋流和钻井细目震动筛组合而成，整机结构紧凑，设计合理造型美观，除砂效率高。

2、两个Ф2.14旋流器进液管流程等距进液量排砂量基本相等，工作负荷均衡。

旋流器聚氨酯耐磨橡胶硫化剂光洁度△6排砂流畅，回液流畅。

3、旋流器底流配以细目振动筛该筛采用固定在筛箱上的振动电机直接振动，结构简单，安装方便，振动平稳，安全可靠。

电机使用寿命长，排屑顺利、迅速，不跑液，网面上无堆屑现象。

除砂器的原理和工作方式详解

除砂器的原理和工作方式详解砂石在我们的日常生活中无处不在，无论是建筑工程、水处理、矿业开采还是冶金工业，都会涉及到砂石的处理。

然而，在砂石的处理过程中，砂石中的杂质，如泥浆、粉尘等对后续工作步骤产生不利影响。

为了解决这个问题，除砂器应运而生。

除砂器是一种专门用于分离砂石中杂质的设备，其采用了物理分离的原理，能够高效地去除砂石中的杂质，提高后续工作步骤的效果。

除砂器的原理：除砂器的原理是基于压力和浮力的作用。

在除砂器中，砂石的混合物通过入口进入设备，并被送入旋转的圆柱体内。

圆柱体内装有螺旋叶片，这些叶片的作用是将沉积在砂石上的杂质从砂石中分离出来。

当砂石混合物进入除砂器后，由于旋转的圆柱体的作用，砂石被迫在圆柱体内形成一个旋转的流体层。

在旋转的流体层中，由于离心力的作用，重的砂石颗粒向外排出，而轻的杂质则被吸附在圆柱体的壁面上，并通过出口排出。

除砂器的工作方式：除砂器的工作过程通常包括进料、沉淀、分离、排出等几个步骤。

进料：砂石和杂质的混合物通过进料口进入除砂器，然后被送入圆柱体内。

沉淀：圆柱体内的螺旋叶片通过旋转的方式将砂石混合物形成一个旋转的流体层，这个流体层使得砂石和杂质得以分离。

在流体层内，砂石被离心力推向圆柱体的壁面，而杂质则被吸附在圆柱体的壁面上。

分离：流体层中的砂石颗粒被迫移动至圆柱体的顶端，并通过顶部的出口排出除砂器。

排出：除砂器排出的砂石颗粒经过排水装置，水分被排出，清洁的砂石颗粒得以收集和利用。

除砂器的工作效果主要受到物料的含水量、物料的细度、螺旋叶片的转速等因素的影响。

一般来说，除砂器可以处理较大颗粒的砂石，但对于含水量较高的杂质可能需要进行前期处理。

除砂器在经济建设和环境保护中发挥着重要作用。

通过使用除砂器，我们能够有效去除砂石中的杂质，提高材料的利用率，减少资源的浪费。

同时，除砂器还能够减少杂质对后续设备的破坏和对环境的污染，确保工作安全和环境保护。

总结起来，除砂器是一种利用压力和浮力分离砂石中杂质的设备。

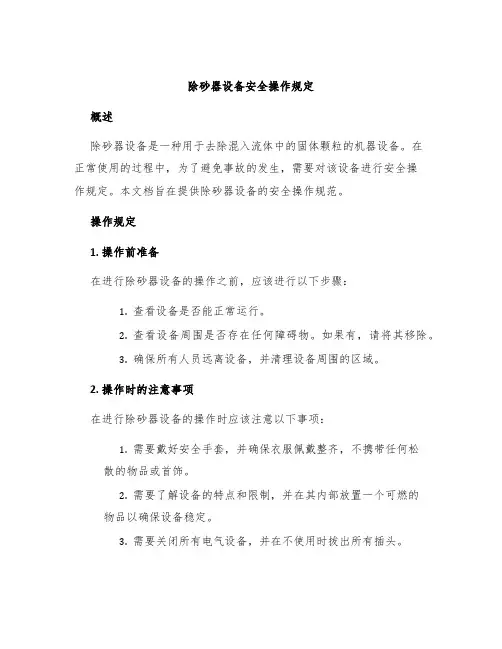

除砂器设备安全操作规定

除砂器设备安全操作规定概述除砂器设备是一种用于去除混入流体中的固体颗粒的机器设备。

在正常使用的过程中，为了避免事故的发生，需要对该设备进行安全操作规定。

本文档旨在提供除砂器设备的安全操作规范。

操作规定1. 操作前准备在进行除砂器设备的操作之前，应该进行以下步骤：1.查看设备是否能正常运行。

2.查看设备周围是否存在任何障碍物。

如果有，请将其移除。

3.确保所有人员远离设备，并清理设备周围的区域。

2. 操作时的注意事项在进行除砂器设备的操作时应该注意以下事项：1.需要戴好安全手套，并确保衣服佩戴整齐，不携带任何松散的物品或首饰。

2.需要了解设备的特点和限制，并在其内部放置一个可燃的物品以确保设备稳定。

3.需要关闭所有电气设备，并在不使用时拔出所有插头。

4.需要确保除砂器设备的出口和进口清洁无堵塞，并在使用前检查一下过滤网是否清洁。

5.需要按照设备规格操作设备，否则可能会导致安全事故的发生。

6.在操作除砂器设备时忌讳对设备进行过度压力和振动，此操作可能会导致设备损坏。

7.禁止在操作中破坏安全屏障，此操作可能会导致人员受伤或其他事故。

3. 操作后维护在完成除砂器设备的操作之后，需要进行以下维护操作：1.清理设备内部，并清除相关设备周围的杂物。

2.将设备的开关设为关闭状态，并关闭所有电气设备。

3.按照设备规格要求进行维护保养。

4.确认该设备在维护前正常运行。

总结除砂器设备是一种流体处理机器设备，虽然在正常情况下该设备非常安全，但是为了防止意外事故的发生，我们需要遵循上述操作规定进行操作。

只有在正确操作并且适当维护该设备的前提下，才能够实现顺畅流畅地使用该设备，提高设备的工作效率。

我们更要注意遵守国家相关安全规定，并在设备安全操作的基础上，进一步确保生产安全，创造更加美好的未来。

除砂器

四、结构特点
ZCSQ250×2型除砂器，在φ 250mm旋流器的基础上，增加了钻井液振动筛，它可以回收底流口排出的全部液相，并使底流排出的固相颗粒自动送出，这样可以随时将底流口调节到合适的尺寸，以便使底流钻井液能成伞状喷射排出，达到旋流最佳固液分离效果。
五、安装使用与维护
1、安装（1）根据钻井液密封循环系统的固控工艺流程，ZCSQ250×2型除砂器应安装在1号罐上，除砂器的振动筛出口应突出罐边 20-30mm，除砂器底座用 4个压板固定在罐上，固定应先检查罐面是否水平，严防除砂器后倾。除砂器的钻井液处理量为钻井液循环的 1.25倍，目的是以25%溢流钻井液来稀释进入旋流器的钻井液，使进液比重减少，获得理想的分离效果，为达到这一目的，让部分溢流经罐边泥浆槽返流1号罐，这样可形成较理想的除砂循环流程。（2）激振电机旋向，指向筛子前方。 2、调整使用与维修 ZCSQ250×2型除砂器在使用前应先检查各部位螺丝有无松动，如有异常响声或故障应及时排除，确认正常后方可使用。除砂器的正常压力应为0.20Mpa—0.40 Mpa，底流钻井液成伞状喷射排出。筛网的更换：更换筛网时，应切断电源，松开卷筒轴两端的盖形锁紧螺母（取下），轴向轻打螺母使锁紧螺栓后退，然后使用卷筒轴杠杆转动卷筒轴，即可更换筛网。每班要在卷筒轴两端的平缝中滴入机油。确保卷筒轴的转动灵活。振动筛前方空心轴上的自振电机底座螺栓，使用中应经常检查不得有松动现象。
一、概述与适用范围
钻井液除砂器是钻井液固相控制的重要设备之一，它的作用是清除有害固相，稳定钻井液性能，提高钻井效率。
二、型号意义
ZCSQ250×2
ZCSQ—钻井液除砂器代号 250—水力旋流器最大内径250mm 2—2个水力旋流器

旋流除砂器原理

旋流除砂器原理
旋流除砂器是一种常用的固液分离设备，它通过利用离心力将悬浮在液体中的固体颗粒分离出来。

旋流除砂器的原理基于旋流作用的利用。

该设备内设有一个圆筒形容器，液体从一端进入，同时在容器内形成一个高速旋转的涡流。

由于固体颗粒的质量大于液体，在旋流中受到离心力的作用而向外部壁运动。

随着固体颗粒在旋流中运动，它们逐渐下降，最后沉积在下部的集沙室或者底部的排砂口。

与此同时，清洁的液体则从设备的另一端流出。

旋流除砂器的分离效果受到多种因素的影响。

首先，入口液体的流速对分离效果有重要影响。

当流速较低时，入口处的旋流较弱，无法有效将固体颗粒带出。

而当流速过高时，旋流会变得过于剧烈，导致颗粒的扩散，降低分离效果。

因此，选择合适的流速是确保旋流除砂器正常工作的重要因素。

其次，旋流除砂器的几何尺寸也会影响分离效果。

较大的直径会增加涡流强度，从而提高分离效率。

然而，过大的直径也会增加设备的体积和生产成本。

因此，在选择旋流除砂器时，需要根据具体的工艺要求进行合理的设计。

此外，固体颗粒的大小和密度也会对分离效果产生影响。

较小的颗粒在旋流中受到的离心力较小，很容易被带出。

而较大的颗粒则需要较强的离心力才能分离出来。

此外，颗粒的密度差异也会影响其在旋流中的沉降速度，从而影响分离效果。

总之，旋流除砂器利用旋流作用将固体颗粒分离出来的原理，是固液分离过程中常用的一种方法。

通过合理设计设备的几何尺寸、控制入口流速以及选择合适的固体颗粒大小和密度，可以实现高效的除砂效果。

除砂器的工作原理

除砂器的工作原理
除砂器是一种用于将水中的沙粒或其他颗粒物质过滤掉的设备，其工作原理是通过重力和水流的作用来分离固体颗粒和液体。

首先，水与悬浮颗粒物质通过进水口进入除砂器。

随后，水流在进入除砂器后会减速，并通过上升音速，使颗粒物质开始下沉。

在水流减速的过程中，由于颗粒物质的比重大于水，它们会由于重力作用而沉积到底部的砂斗中。

砂斗内积聚的颗粒物质会随着时间的推移越来越多，需要定期清理。

与此同时，经过减速的水流会继续通过砂斗上方的出水口，随着水流的流动离开除砂器。

这样，通过重力和水流的分离作用，大部分的固体颗粒就被成功去除了。

除砂器通常用于净化水源，例如水处理厂或工业生产中的循环水系统。

它们可以有效地去除水中的沙子、泥浆、粉末等固体颗粒物质，保证水质的清洁与健康。

除砂器安全操作规程

除砂器安全操作规程除砂器是一种用于清理工业设备中杂质和腐蚀物的机械设备。

因其工作环境恶劣，对操作者的安全性要求较高，需严格遵守安全操作规程。

一、操作前的准备1.操作者必须穿戴完整的安全防护装备，包括头盔、眼罩、防护服、手套、耳塞等。

2.确认除砂器各部件完好无损，电源电压是否符合要求。

3.检查其它装置是否停止工作，相关工具是否完好，并在机器正常运转前清除堵住管道或容器的水或其它杂物。

二、操作中的安全措施1.进行操作时必须关注处理的材料及其表面约束力的大小，以防材料跳出或移动，引起意外伤害。

2.操作过程中不可离开工作岗位，特别是不可在机器旁馈入材料或进行维护操作，以免引起意外事故的发生。

3.悬挂或架设工作件时，要以可靠的方法抱紧工件，防止其意外脱落。

4.通风设备应按使用说明进行调整，并避免直接面向风口操作，以防止异物进入眼睛口鼻，影响健康。

5.维护、清洗时务必切断电源，所有机械装置都必须停止运输。

6.操作者不得将任何物品放在机器上，以避免物品被吸入机器内部，导致机器失效。

三、操作后的安全措施1.操作完毕后，清洁出料管及内部残余物，同时清洁、检查除砂器及周围区域，保持设施干净整洁。

2.机器停止后，除了确保周围没有人员，及时关闭电源，确认所有开关停转到位。

3.定期检查除砂器内部及管道等装置的状况和漏洞，并按照使用说明进行维护或更换，以延长设备使用寿命。

总之，除砂器是清洗材料的必备设备，不正确、不安全的操作方法会引起严重而不可逆转的后果。

正确的安全操作规程不仅能保障操作者的生命安全，同时也能保证设备的持续稳定运作，达到最优的使用效果。

旋流除砂器说明书

KWXL旋流除砂器说明书一、产品简介KWXL型旋流除砂器集旋流与过滤为一体，主要用来消除地下水和热水以及其他水源的固体颗粒，适用于水源热泵系统。

中央空调冷却水、冷冻水系统。

冬季冷暖循环水系统、工业冷却水系统。

广泛应用于化工、环保、医药等许多工业部门，在水处理领域实现除砂、降浊、固液分离等效果显著。

二、工作原理旋流除砂器是根据离心沉降和密度差的原理，当水流在一定的压力下，从除砂器进口以切向进入设备后，生产强烈的旋转运动，由于砂水密度不同，在离心力、向心浮力、流体曳力的作用下，因受力不同，从而使密度低的清水上升，由溢流口排出，密度大的砂由底部排沙口排出，密度大的砂由底部排砂由底部排砂口排出，从而达到除砂的目的。

在一定范围和条件下，除砂器进水压力越大，除砂率越高，并可多台并联使用。

三、技术参数1.原水浊度≤300度2.出水浊度≤10度3.进水压力≥0.2～0.25MPa4.材质：低碳钢5.除砂直径＞0.1mm四、产品特点1.耗能低，除砂效果好，特别适合含砂量较高的系统使用。

2.结构简单，成本较低，便于安装和操作，运行安全可靠，对水质没有任何污染。

3.与其他的除砂设备相比，体积小，处理水量大，占地面积小的优点。

4.应用范围广，可广泛的应用于河水、井水除砂，洗煤水处理，工业洗矿，液固分离以及非互溶液的分离等。

四、规格型号一览表六、操作说明1.正常工作时，需开启进、出水阀门、关闭排污阀。

2.当储缸中存砂到一定程度时，应排污。

排污时打开排污阀，直到流出清水。

3.排污完毕后，关闭排污阀即可。

4.如排砂压力不足，可关闭出水口处的阀门。

七、安装调试及维护1.设备安装应做好基础，基础必须平整，也可直接安装在地面上。

2.安装管道及水流方向。

3.可根据实际处理水量并联使用。

4.可根据实际处理精度，串联使用。

5.平面布置。

6.由于该设备工作过程无运动不见，即该设备免维护。

但需保持入口负荷稳定，排污阀开闭用力均匀。

避免人为损坏。

旋流除砂器的性能介绍

旋流除砂器的性能介绍旋流除砂器，又称涡轮除砂器、旋流器等，是一种利用液体旋流加速和重力作用分离固体颗粒和液体混合物的设备。

它在矿山、水泥、化工、冶金等行业广泛应用，是固液分离领域的一种重要设备。

本文将从其性能方面介绍旋流除砂器。

1. 分离效率高旋流除砂器具有分离效率高的特点。

在旋流的作用下，固体颗粒会受到离心力的作用，从而被迫移向离心器的壁面，形成锥形排列。

随着固体颗粒的沉积，底部会有一个浓砂层，而上部则是相对清洁的液相，这种分离效果是其他分离设备难以匹敌的。

2. 处理能力大旋流除砂器还具有处理能力大的特点。

它采用旋流分离原理，在相同的时间内，比其他设备能处理更多的混合物。

而且，旋流器处理范围广，从小到几微米，到大至数十毫米的固体颗粒都可以分离。

3. 结构简单，易维护旋流除砂器的结构相对简单，由进口、旋流室、出口和底部排出口等部分组成。

相较其他固液分离设备，旋流除砂器不需要大量的机电设备，形状小巧，占地少，维护简单。

而且，它没有动态机械部分，不需要经常保养。

4. 适用材料广泛旋流除砂器适用于各种材料的固液分离。

从水泥工业到化学工业，从煤炭工业到矿业，旋流除砂器均能发挥良好的分离效果。

由于其经济实用、性能优异，成为了当前固液分离领域的主流设备。

5. 可靠性高旋流除砂器在使用过程中可靠性高，因为它的运作过程相对简单，不容易出现故障，维护成本低。

此外，旋流除砂器多采用耐磨材料制成，确保其长时间使用后仍然具备良好的性能，有效地延长了其使用寿命。

6. 效果稳定旋流除砂器在运行过程中效果稳定，符合所需的分离效果，而且可以对其处理能力进行调整，使之以适应运行的现场环境，更加贴合现场需求。

7. 运用广泛旋流除砂器是一种广泛应用于工业固液分离的设备，它可以适应各种不同的工业现场，具备着很强的适应性。

特别是在一些高度清洁度要求的行业，如微电子、生物制药等领域，旋流除砂器的应用更为广泛，能够满足各种实际需求。

结语以上就是旋流除砂器的性能介绍。

除砂器_精品文档

除砂器【引言】除砂器是一种常见的工业设备，主要用于分离固体颗粒中的砂和其他杂质。

在各种行业中，如建筑、水泥、矿石开采等，都广泛使用除砂器来提高生产效率和产品质量。

本文将介绍除砂器的工作原理、种类、应用领域以及一些常见问题和维护方法。

【工作原理】除砂器的工作原理基于物料的比重差异。

当含有砂和其他杂质的固体颗粒被送入除砂器后，由于不同物料的比重不同，重的颗粒会沉降到底部，而轻的颗粒则会浮在上方。

通过合理的设计，除砂器可以将砂和其他杂质有效地分离出来，从而实现砂的除去。

【种类】除砂器有多种不同的类型，根据不同的工作原理和应用领域可分为以下几种：1. 水力旋流除砂器：此类除砂器主要利用液体的旋流作用来将砂与液体分离。

液体通过旋流器进入除砂器，形成旋流作用，使砂和其他杂质通过离心力作用沉降到底部，然后通过排污口排出。

2. 振动筛除砂器：这种类型的除砂器通过振动筛的筛网来分离固体颗粒中的砂和其他杂质。

物料进入振动筛后，由于筛网的振动，砂和其他杂质会被分离出来，而较小的颗粒则通过筛网排出。

3. 磁选除砂器：磁选除砂器主要用于磁性颗粒的除砂。

通过磁场作用，磁性颗粒会被吸附在磁体上，而非磁性颗粒则会随着物料流动而流出。

4. 重力除砂器：重力除砂器利用物料的比重差异将砂和其他杂质分离。

物料进入除砂器后，由于重力的作用，砂会下沉到底部，而轻的颗粒则会浮在上方。

【应用领域】除砂器广泛应用于各种行业中，以下是一些常见的应用领域：1. 建筑行业：在建筑行业中，除砂器通常用于处理混凝土废料中的砂和杂质。

通过除砂器的处理，可以回收更多的砂和杂质，减少原材料的浪费，并提高混凝土制品的质量。

2. 水泥工业：在水泥生产过程中，除砂器被广泛用于分离水泥熟料中的砂和其他杂质。

通过除砂器的处理，可以提高水泥的质量，减少生产过程中的能耗和环境污染。

3. 矿石开采：在矿石开采过程中，除砂器被用于分离矿石中的砂和其他杂质。

除砂器可以降低矿石的含砂率，提高矿石的品位，提高矿石的回收率。

旋流除砂器内部构造

旋流除砂器内部构造
旋流除砂器是一种用于分离固体颗粒和液体的设备。

旋流除砂器内部的构造通常包括以下几个主要组成部分：
1. 进料口：用于将悬浮颗粒和液体混合物输入旋流除砂器。

2. 旋流器：旋流器是除砂器的关键部分。

它通常是一个圆筒形的容器，内部安装有一系列导流叶片或旋流片。

当悬浮物和液体混合物进入旋流器时，它们受到旋流器内部高速旋转产生的离心力影响，固体颗粒受到离心力的作用会向外侧移动，并沿着旋流器的壁面下降。

液体则沿着旋流器的轴向上升。

3. 固体排出口：位于旋流除砂器的底部，用于排出沉积在旋流除砂器底部的固体颗粒。

4. 液体排出口：位于旋流除砂器的上部或侧部，用于排出经过分离的液体。

可以通过调节液体排出口的位置来控制液体的分离效果。

5. 出口管道/泵：用于将已分离的液体从旋流除砂器中导出。

除了上述核心构件外，旋流除砂器还可能配备一些辅助设备，如传感器、控制系统等，以实现自动化操作和监测。

此外，旋流除砂器的尺寸和结构也会根据具体的应用需求而有所不同。

除砂器选型

一，除砂器规格：
原理:离心式过滤法用途:固液分离
样式:立式性能:精密过滤,高效过滤
适用对象:石油化工适用对象性质:弱腐蚀性,低温物料,其他
滤料类型:物理方法适用范围:化工,石油,制药,汽车,食品,选矿,水处理,冶金,其他
有效过滤面积:20（m2）外形尺寸:1000*800（mm）
设备重量:200（Kg）DN:200
产品类型:全新品牌：润成石化
二，除砂器简介：
JCSG旋流除砂过滤器，顾名思义，集旋流与过滤于一体。

主要用来清除水中固体颗粒，适用于中央空调冷却水、冷冻水系统，冷暖循环系统、工业用水系统，并广泛应用于建筑、化工、环保、食品、医药等多种工业部门在水处理领域除砂、降浊、固液分离效果显著，受到广大用户欢迎。

三，除砂器工作原理：
JCSG系列旋流除砂过滤器系根据流体中的固体颗粒在除砂过滤器里旋转流动筛分原理制成。

当水流在一定的压力从进口流进过滤器后，产生强烈的旋转运动，由于砂水密度不同，在离心力，向心力、流体拽力的共同作用下，使密度低的水上升，由出水口排出，密度大的颗粒则从过滤器底部排污口排出，而沿水流共同浮上的个别微小颗粒则通过二级过滤装置过滤，从而达到除砂的目的。

四，除砂器性能特点：
1．比目前市场上的一般过滤器增加了过滤单元，故除砂率高，个别微小颗粒漏扑率低。

2．分割粒径为0.07mm，（除污效率为50%）当里径为0.3mm，其除污率达97%。

3．结构紧凑，节省安装空间。

4．操作简便，除砂不影响系统正常运行，工作状态稳定。

旋流除砂器结构原理及特点简析

旋流除砂器构造原理及特点简析旋流除砂器由叶轮、传动轴、电动机、减速器和吸砂系统等组成。

由于叶轮叶浆向上倾斜，旋转时将使池中污水作螺旋运动;加上因污水切向进入产生的与叶轮旋向一致的旋流，池中的污水形成涡螺流态。

在适当的叶浆倾角和线速度条件下，污水中的砂粒将受到冲刷并仍保持最正确的沉降效果，而原来附着在砂粒上的有机质以及重度小的物质将随污水一同流出旋流池。

另外，由于叶轮旋转，减少了旋流池因进水量变化导致流态变化的敏感程度，因此保证了沉砂池效果稳定、出砂的有机成分低。

用途旋流除砂池设备是旋流除砂池的配套设备，旋流除砂池是污水预处理中的重要处理单元之一，主要用于去除污水中所夹杂的砂粒等固体杂质;有效保护污水处理后续工艺设备;同时可使砂粒与外表附着的有机污染物别离。

构造、原理旋流除砂池系统由GRV旋流除砂池设备、空气泵或砂泵、无轴螺旋砂水别离器、气体管路及提砂管路组成。

旋流除砂池装置包括旋流除砂池体、工作桥、传动装置、桨叶及气提装置等。

旋流除砂池体目前在国内外主要有两种方式，一种为钟式除砂池，另一种为比氏除砂池，两种池形的设计我公司均可承担。

两种池体外形如以下图：污水以一定的流速切向进入旋流除砂池，砂粒在离心力与重力作用下，沿圆柱形池壁旋转270°呈螺旋线加速下降,通过具有一定斜度的池壁下滑到集砂斗。

经别离后的污水通过桨叶的旋转,流入下一道工序。

集砂区的沉砂通过空气泵或吸砂泵的强力冲洗，砂粒外表的有机物与砂粒剥离，有机物返回到污水中，砂粒通过空气泵(或砂泵)提升，通过砂水别离器别离后排出，从而实现砂粒与污水的别离。

特点1、池型采用切向进水，在离心力与重力作用下，沉砂效率高。

2、体积小，外表负荷高，处理才能大。

3、除砂池由上部的旋流沉砂池和下部的集砂斗组成，使沉砂过程不受水力影响。

4、采用无级调速减速机，可适应不同的水量和含砂量。

5、提砂方式可采用气提或泵提，选型广泛。

6、整个系统可采用PLC集中控制，连续24小时自动运行。

旋流除砂器工作原理

旋流除砂器工作原理
旋流除砂器是由几种不同的分离设备组合而成的一种高效过滤设备，主要由导流板、叶轮、筒体、隔板和支架等部件组成。

当液体从进料管进入导流板后，由于导流板的旋转作用，液体被离心力和重力分离，而固体颗粒则在离心力和重力的联合作用下沿导流板向下运动，并被排出设备。

旋流除砂器的结构形式是按其分离机理和操作方式不同而命名的。

旋流除砂器的工作原理是：在进料管中注入含有悬浮固体颗粒的液体，使固体颗粒在液体中旋转并在离心力的作用下，沿轴向运动到叶轮口处。

由于固体颗粒与液体接触面积很小，而且流体具有一定的流速，固体颗粒将会被离心作用抛到叶轮出口之外。

当固体颗粒到达一定高度时，由于其自身重力的作用，便会沿着导流板向下运动，并被排出设备。

这种除砂方法称为重力沉降法或重力分离法。

当流体中含有粒径较大的固体颗粒时，通过这种方法可以有效地除去。

当固体颗粒较大时（一般为大于
5mm），通常采用水力旋流器进行除砂。

—— 1 —1 —。

不同类型的除砂器及其特点

不同类型的除砂器及其特点除砂器是一种用于去除杂质和沙粒的设备，广泛应用于水处理、污水处理、石油工业和冶金工业等领域。

根据不同的工作原理和结构特点，除砂器可以分为以下几种类型：离心式除砂器、沉降式除砂器、滤式除砂器、气浮除砂器、筛网式除砂器。

离心式除砂器是利用离心力将杂质和沙粒与水分离的设备。

它通常由进料口、旋转分离区和排出口组成。

当水流经过进料口进入旋转分离区时，由于设备的高速旋转产生的离心力，杂质和沙粒会被甩到设备的壁面上，而清水则从排出口流出。

离心式除砂器的特点是处理能力大、分离效果好，适用于处理高浓度的杂质和沙粒。

沉降式除砂器是一种利用沉降作用进行固液分离的设备。

它通常由一个长而窄的槽体组成，槽体内的水流速度较慢。

当水流经过槽体时，由于受到重力的作用，杂质和沙粒会逐渐沉降到槽体底部形成沉淀物，而清水则从槽体上方流出。

沉降式除砂器的特点是设计简单、操作方便，适用于处理低浓度的杂质和沙粒。

滤式除砂器是利用过滤介质将杂质和沙粒从水中过滤掉的设备。

它通常由过滤介质、滤芯和滤槽组成。

当水流经过滤芯时，杂质和沙粒会被滤芯上的微孔所阻挡，而清水则从滤芯的另一侧流出。

滤式除砂器的特点是过滤效果好、运行稳定，适用于处理细小颗粒的杂质和沙粒。

气浮除砂器是利用气泡与杂质、沙粒发生吸附和沉降的原理进行固液分离的设备。

它通常由一个浮球区、一个沉积区和一个气泡发生器组成。

当水流经过气泡发生器时，气泡会附着在杂质和沙粒的表面上，使其密度下降，从而使其浮到水面上形成浮球，而清水则从沉积区底部流出。

气浮除砂器的特点是处理效果好、运行稳定，适用于处理细小颗粒的杂质和沙粒。

筛网式除砂器是利用筛网将杂质和沙粒从水中过滤掉的设备。

它通常由一个筛网、一个进料口和一个排出口组成。

当水流经过筛网时，筛网上的细小孔洞可以阻挡杂质和沙粒的通过，而清水则从筛网的另一侧流出。

筛网式除砂器的特点是操作方便、维护容易，适用于处理细小颗粒的杂质和沙粒。

旋流除砂器工作原理

旋流除砂器工作原理
旋流除砂器（Cyclone sand separator）是一种常见的固液分离
设备，可用于分离悬浮在液体中的固体颗粒。

其工作原理基于旋流力和离心力的作用。

旋流除砂器的主要组成部分包括进口管、圆筒体、旋流锥形管、出口管等。

液体通过进口管进入圆筒体内，沿着圆筒体的轴向形成旋转流动。

在圆筒体内部，液体与旋流锥形管相互作用，形成高速旋流。

由于旋流锥形管的存在，液体中的固体颗粒会受到离心力的作用而沉积在圆筒体的内壁上。

较大的颗粒会被分离出来，而较小的颗粒则随着旋流被带到出口管。

通过调节旋流锥形管的角度和液体的流量，可以达到不同粒径的颗粒分离效果。

最后，清洗液体经出口管排出，而通过旋流除砂器分离出的固体颗粒则通过排泥口排出。

这种分离方式可以有效地提高液体的纯净度，并减少后续工艺中的污染物。

总之，旋流除砂器通过利用旋流力和离心力将固体颗粒从悬浮液中分离出来，实现固液分离的目的。
