KV铁塔组立施工方案
110kV铁塔(组立)施工方案
2015年神木县绿源新能源电力110kV升压站送出线路工程铁塔组立施工方案批准：安全审核：质量审核：技术审核：编制：编制时间：2015年9月―――――神木县绿源新能源电力有限公司―――――2015年10月目录第一章编制依据、工程概况 (2)第二章施工现场组织机构 (2)第三章组塔工程一般说明 (3)第四章技术要求及措施 (13)第五章质量管理 (15)第六章安全保证措施及管理目标 (17)第一章编制依据、工程概况1.1 编制依据1.1.1 依据工程设计单位编制的《工程设计说明书》、《施工图》1.1.2《110-750KV 架空电力线路施工及验收规范》（GB-50545-2010）1.1.3《安全生产法》、《国家电网公司安全生产规程、规定》。
1.2 工程概况本工程为神木县绿源新能源电力有限公司110kV 升压站送出线路工程，全线路为单回塔，架空线路21.905km ，共转角21次，铁塔共81基（其中直线塔60基，转角塔21基），分别塔型有：1C3-ZM1（15m1基、18m15基、21m13基、24m11基）；1C3-ZM2(18m1基、27m8基、27m8基、30m6基)；1C3-ZM3（27m1基、33m3基、36m3基）；1C3-J1(15m2基、18m6基、21m2基、24m1基)；1C3-J2（15m2基、18m2基、21m1基、24m1基）；1C3-J3(18m1基、21m1基)；1C3-DJ （18m2基）铁塔防盗采用基础顶面以上8米范围内钮滑式防盗螺栓。
本工程线路方向规定：所有铁塔，均以线路方向为编制的正方向，并以此区分前后各左右，大号侧塔腿规定为Ⅰ腿，在本段的组塔过程中，铁塔塔腿编号统一，均以面向前进方向（受电侧）为准，顺时针方向转动分别为A 、B 、C 、D 号，线路左、右转角亦以面向前进方向为准，具体情况如下图所示：110kVXXXXXXXX 变第二章 施工现场组织机构2.1现场施工人员职责：2.1.1项目经理——担任施工总指挥，对现场宏观调控；2.1.2项目总工——担任技术负责人，研究解决现场出现的问题，并进行技术监督和指导；2.1.3现场施工负责人——担任现场总指挥，负责施工现场全面工作；2.1.4现场指挥——负责人指挥抱杆的起立、提升及吊件的绑扎、吊装、施工人员的调度，并负责每天工作110kVXXXXXXXX 变左右前的站班会技术交底工作；2.1.5安全专职——编写制定组立铁塔的安全施工技术措施，定期或不定期组织安全学习。
66kV线路工程铁塔组立施工方案
66kV线路工程铁塔组立施工方案1. 引言本文档旨在介绍66千伏（kV）线路工程铁塔组立的施工方案。
施工方案的目标是确保施工过程安全、高效，并保证施工质量符合相关要求。
2. 铁塔组立施工流程2.1 前期准备- 与相关部门协调，了解并制定施工计划。
- 确定施工人员和设备的需求，并进行调配。
- 准备施工所需的工具、材料和器械。
2.2 站点准备- 检查施工现场，确保场地平整、无障碍。
- 准备组装铁塔所需的基础材料，如混凝土等。
- 建立相应的安全警示标志，确保工地安全。
2.3 铁塔组立- 使用合适的起重设备将铁塔各零部件（如塔段、横担等）送至指定位置。
- 根据设计要求，按照施工图纸和说明书的指导，逐步组装铁塔。
- 在组装过程中，严格按照安全规范操作，确保施工人员的安全。
2.4 安装配套设备- 根据设计要求，将变压器、绝缘子、导线等配套设备安装到铁塔上。
- 检查设备的安装位置和连接是否正确，并进行必要的调整。
2.5 质量验收和完工- 完成铁塔组装和设备安装后，进行全面的施工质量验收。
- 检查铁塔的稳定性、垂直度、线间距离等指标，确保符合相关要求。
- 进行必要的纠正和调整，直至达到要求的标准。
3. 安全措施- 施工人员必须佩戴防护用品，如安全帽、安全鞋等。
- 施工现场必须设置安全警示标志，并确保施工区域的隔离与警示。
- 施工人员必须接受相关安全培训，并依据安全规范进行操作。
4. 环境保护- 施工过程中，遵循环境保护相关法规和标准。
- 充分利用可再生资源，减少对环境的影响。
- 妥善处理施工废弃物，确保不对周围环境造成污染。
5. 施工注意事项- 严格按照施工图纸和说明书的要求进行施工。
- 注意安全防护，确保施工人员和设备的安全。
- 施工过程中出现问题，及时与相关部门沟通，采取相应的纠正措施。
6. 总结本文档介绍了66kV线路工程铁塔组立的施工方案，包括施工流程、安全措施、环境保护以及施工注意事项。
施工方案的实施可以确保铁塔组立过程顺利进行，并最终达到相关的施工质量要求。
500kV线路工程铁塔组立施工方案

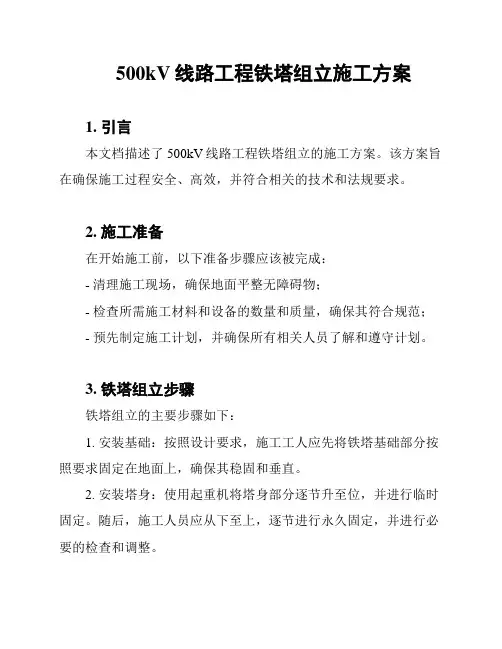

500kV线路工程铁塔组立施工方案1. 引言本文档描述了500kV线路工程铁塔组立的施工方案。
该方案旨在确保施工过程安全、高效，并符合相关的技术和法规要求。
2. 施工准备在开始施工前，以下准备步骤应该被完成：- 清理施工现场，确保地面平整无障碍物；- 检查所需施工材料和设备的数量和质量，确保其符合规范；- 预先制定施工计划，并确保所有相关人员了解和遵守计划。
3. 铁塔组立步骤铁塔组立的主要步骤如下：1. 安装基础：按照设计要求，施工工人应先将铁塔基础部分按照要求固定在地面上，确保其稳固和垂直。
2. 安装塔身：使用起重机将塔身部分逐节升至位，并进行临时固定。
随后，施工人员应从下至上，逐节进行永久固定，并进行必要的检查和调整。
3. 安装横担：安装完塔身后，施工人员应根据设计要求，将横担安装到铁塔上，确保其牢固和水平。
4. 安装绝缘子串：根据设计要求，施工人员将绝缘子串安装在横担上，并进行必要的检查和调整。
5. 安装导线：根据设计要求，施工人员将导线逐段安装在绝缘子串上，并进行必要的测试和调整。
6. 进行终验和测试：在完成铁塔组立后，施工人员应进行终验和测试，确保线路的正常运行和安全性。
4. 安全措施在整个施工过程中，以下安全措施应被遵守：- 所有施工人员必须佩戴适当的个人防护装备，如安全帽、防护手套等；- 所有机械设备和工具必须经过检查和维护，确保其可靠和安全；- 施工现场应设置明确的警示标识和隔离措施，以防止未授权人员进入；- 所有施工人员必须接受相关安全培训，并了解紧急情况下的应急预案。
5. 结束语本文档提供了500kV线路工程铁塔组立施工方案的概述。
在施工过程中，务必严格遵守相关规范和安全要求，保证施工质量和人员安全。
如有任何问题或需要进一步的信息，请及时与相关负责人联系。
220kV送电线路工程铁塔组立施工作业指导书
220kV送电线路工程铁塔组立施工作业指导书输变电工程公司项目部编制: 审核: 批准:1、工程简述2、工程特点.铁塔参数见表1。
三.施工技术依据本工程铁塔组立施工所执行的技术规程、规范及有关图纸文件有：1.本工程的设计图纸及设计变更；2.《110〜500kV架空电力线路施工及验收规范》(GBJ233-90);3•《电力建设安全工作规程》(架空线路部分)(DL5009.2 -94 );4.相关《架空送电线路组立铁塔施工守则》；5.设计单位、监理公司下发的有关铁塔工程的通知、文件、以及会议纪要等要等。
铁塔参数表合计235四.线路方向及有关规定线路方向规定及塔腿编号顺序如1图所示:塔河220kV变电站(小号侧)图1五.铁塔组立对基础的要求铁塔基础应符合下列规定时，方可进行组立铁塔施工：1.经过中间验收合格者；2.混凝土强度应符合分解组塔时基础强度达到设计强度的70%的要求；六.铁塔组立施工工艺要求1 、脚钉位臵(1)直线塔脚钉均安装在D腿；(2)转角及终端塔规定安装在线路转角的内侧(呼称高以下)，呼称高以上的脚钉安装在转角外侧。
铁塔脚钉弯钩一律朝上。
中线挂线铁安装在内角(3)直线耐张塔脚钉安装在D腿，中挂线铁安装在线路前进方向的右侧,呼称咼以上脚钉安装在前进方向左侧。
2.螺栓规格及穿向(1)铁塔螺栓及脚钉自地面以上8米位臵安装防盗帽(以高腿地面为准)(2)铁塔螺栓除防盗螺栓外全部安装防松帽。
使用双帽的螺栓不再安装防松帽。
(3)螺栓穿向：①立体结构水平方向者由内向外；垂直方向者由下向上；铁塔斜面螺栓均由下向上穿。
②平面结构顺线路方向者由小号侧向大号侧穿入(单面结构)；横线路方向者两侧由线路内侧向线路外侧；中间由左向右(面向大号分左右)？，垂直方向由下向上穿。
3.与螺栓连接的构件应符合下列规定(1)螺杆应与构件平面垂直，螺栓头平面与构件平面不应有空隙；(2)螺栓紧固并加装扣紧螺母后，螺栓露扣长度要求：①单螺母应不少于两扣；②双螺母至少应平扣；(3)承受剪力的螺栓，其丝扣部分不得进入联接构件的剪切面内；(4)各构件的螺栓规格应符合设计图纸要求；4.螺栓的紧固要求（1）?铁塔各部件的组装应紧密牢固，交叉构件在交叉处有空隙者，应按设计图纸装设相应厚度的垫片；（2）?螺杆和螺母的螺纹有滑扣或螺母棱角磨损严重以至扳手打滑者，应予以更换；（3）铁塔组立后，地脚螺栓螺母必须及时配齐紧固，并采取有效的防松、防盗措施，防止倒塔事故的发生；（4）组塔后铁塔螺栓紧固率应达到96%以上，其紧固程度应符合螺栓紧固力矩标准（如表2）表25.塔材质量标准和缺陷处理塔材出厂时应根据现行国家标准《输电线路铁塔制造技术标准》进行验收，对运至桩位的塔材，施工队必严格按照施工图纸进行打捆分料检验，检查内容包括数量、规格、涮锌质量（表面不光滑、有毛刺、滴溜、多余结块、过酸洗或露铁，塔材表面麻面面积不应超过钢材表面总面积的10%塔材镀锌颜色一致，镀锌层脱落面积小于100mm且只允许有一处，出现时应做防腐处理），材料弯曲及有无缺料等。
输变电220kV线路吊车组立铁塔特殊施工方案讲解
有限公司变电站220kV线路新建工程吊车组立铁塔特殊施工方案电力建设工程公司二○一三年六月批准：年月日审核：年月日编制：年月日一、工程概况及适用范围1.工程简述1.1工程总情况介绍本工程从500kV甘泉变电站出两条单回220kV架空线路至瑞钢220kV变电站。
（1）从500kV甘泉变电站220kV侧255号间隔的门构挂线点起，至瑞钢工业有限公司220kV变电站1号间隔的进线门构架挂线点止，长度3.0km的220kV单回架空线路（甘泉—瑞钢220kVI回线路）。
（2）从500kV甘泉变电站220kV侧256号间隔的门构挂线点起，至瑞钢工业有限公司220kV变电站2号间隔的进线门构架挂线点止，长度3.0km的220kV单回架空线路（甘泉—瑞钢220kVII回线路）。
本线路新建铁塔22基，导线按双分裂设计（导线采用2*GL/GIA-630/45型钢芯铝绞线），双回路段线路地线采用双OPGW，单回路段地线采用一根JLB20A-150型铝包钢绞线，另一根采用24芯OPGW-150型复合光缆。
1.2钢管杆配置1.3本工程地形全部为山地。
1.4主要交叉跨越三、作业流程1.吊车吊装钢管杆作业(工序)流程图(图1供参考)图1 四、作业准备五、作业方法5．1施工准备5.1.1 材料准备对进入现场的杆材进行清点和检验，保证进场材料质量符合相关要求。
5.1.2 技术准备1、钢管杆基础必须经中间检查验收合格，基础混凝土的抗压强度不允许低于设计强度的70%。
2、钢管杆接地装置施工完毕，具备与杆身可靠连接的条件。
3、熟悉设计文件和图纸，根据施工条件选择吊车或者座地抱杆吊装的施工方案，及时进行技术交底。
4、组立前要对运输道路进行踏勘，吊车司机必须参加，特别是使用较大型的吊车，必须事先对道路、桥梁及涵洞的承载能力进行调查，满足要求后方可进行吊装方案设计。
5、对施工场地进行平整，对影响吊车吊装施工范围内的障碍物应事先采取措施进行清理或避让。
110KV输电线路铁塔组立施工方案设计
前言为了满足110KV输电线路铁塔组立施工方案设计的任务要求，编写了《110KV输电线路铁塔组立施工方案设计》说明书.本说明书系统的应用了输电线路铁塔组立基本知识、塔材受力分析、起重等工具的受力特点以及有关规程、规范.技术规范符合国家标准,并严格按照国家标准GBJ233-90《110kV-500kV架空电力线路施工及验收规范》、DL/T875-2004《输电线路施工机具设计、试验基本要求》、DL/T5092-1999《110～500kV架空送电线路设计技术规程》、JGJ82-91《钢结构高强度螺栓连接的设计、施工及验收规范规范》、GB50017-2003《钢结构设计规范》，相关的技术规程及技术规范的要求,进行设计.《110KV输电线路铁塔组立施工方案设计》，本次设计的110KV铁塔组立设计在通过工程概况、铁塔确定、主要工器具及材料准备、施工三措施、劳动组织安排及工程进度、铁塔组立、质量要求.对所学知识的复习巩固、深化和应用.这个过程中，使学生全方位能力有所提高，如调查研究、收集、查询和阅读文献资料；综合运用专业理论与知识分析解决实际问题；能进行定性、定量想结合的独立研究与论证，对数据进行采集与分析处理；包括使用计算机的能力；撰写设计说明书或毕业论文的文字表达能力，这样，既可使学生对本专业的发展现状、技术水平有所了解，有使学生具有了一定的工程意识，为今后的工作奠定了基础.本设计由本人设计完成，我本着认真负责的态度，按质按量的完成该设计.同时得到指导xxx老师的大力支持与鼓励，在此表示感谢目录前言摘要第一章总述1.1设计依据 (8)1.2设计规模及范围 (8)第二章铁塔及组立方法的确定2.1线路路径分析 (9)2.2铁塔型号选择 (9)2.3铁塔组立方法的选择 (11)第三章人员配备及材料准备3.1人员配备 (12)3.2工器具及仪器仪表配置 (12)第四章铁塔组立4.1施工准备 (14)4.2内拉线悬浮抱杆分解组立技术措施 (17)第五章施工三措施5.1铁塔组立安全措施 (29)5.2文明施工 (35)5.3工程防火 (35)5.4危险点辨识 (36)5.5紧急救援计划 (39)第六章质量要求6.1质量保证措施 (41)6.2铁塔组立的质量要求 (42)6.3铁塔组立的质量检查方法 (44)附录后记 (46)参考文献………………………………………………………………………^47摘要本设计包括本设计分为初步设计和施工图设计两个阶段，其初步设计共六章，包括总述、铁塔组立及组立方法的确定、人员配备及材料准备、铁塔组立、施工三措施、质量要求.施工图设计包括干字型铁塔图、猫头型铁塔图、内拉线抱杆单吊组塔现场布置图、内拉线抱杆双吊塔现场布置、抱杆位置示意图、长横担的吊点绳及补强方式图、扒杆组立图、构件绑扎方法图、吊装塔颈示意图、吊装横担示意图. [关键词]：图纸；铁塔组立；施工；质量；内拉线悬浮抱杆；工器具；起重第一章总述1.1设计依据1.1.1 110KV输电线路铁塔组立施工措施设计任务.1.1.2 已经浇筑好的铁塔基础.1.2设计规模及范围1.2.1设计规模长沙地区某在建的110kV变电站4条110kV的进线铁塔组立施工方案设计，每条110kV线路有5基铁塔，共有20基.两个耐张段.线路自西向东，架设长度为5公里，途经××村，单回路架设，导线采用LGJ-2×185双分裂导线.1.2.2设计范围1.铁塔的选择2.铁塔的组立方法3.铁塔组立具体施工方案第二章铁塔及组立方法的确定2.1线路路径分析2.1.1根据已浇筑好的基础可知线路路径已确定，经现场勘察得线路路径具体情况如下：4条110kV的线路从在建变电站的龙门架起，由西向东，架设长度为5公里，途经××村，每条线路5基铁塔，共20基.每条线路两个耐张段，铁塔基础为现浇混凝土基础.交通方便，地势较为平坦.2.1.2其交叉跨越情况如下表2.1.3本工程主干运输道路条件较好，大部分桩号可利用乡间公路运输.2.1.4本工程线路前进方向及塔腿编号规定如下图，各塔位的前后左右均以此为2.2铁塔型号选择2.2.1铁塔的结构铁塔分为塔腿、塔身、塔头三大部分.常将铁塔分解成若干段，每长度一般不超过8m.铁塔构件连接处称为节点，构件的连接方式有电焊连接和螺栓连接两种.（1）塔腿构造：塔腿位于铁塔最下部，塔腿上端与塔身连接，下端与基础连接，有时采用高度不同的塔腿.塔腿与基础的连接方式有塔腿插入混凝土基础、塔腿插入土层与金属式预制基础连接式及底脚螺栓式和铰接式.（2）塔身构造：塔身由主材、斜材、水平材、横膈材和辅助材组成，如图3-11所示.主材是铁塔受力的主要构件.斜材中单斜材用于塔身较窄、受力较小情况.横膈材能增强塔身的抗扭能力、减少水平横材的支承长度、当塔身分段组装时保证塔身的截面形状不变.（3）塔头构造：铁塔横担下平面以上或瓶口以上结构统称为塔头，由身部、导线横担、地线支架等组成.（4）铁塔各受力构件都应交于一点，该点即为节点；连接构造的空隙，当中间有螺栓连接时，中间应垫上与构造空隙等厚的垫圈.主材与主材的连接都采用对接，当受力较大时，在连接主材角钢里侧加上衬板或角钢.主材与斜材、横膈材的连接，按受力大小，采用螺栓直接连接或经节点板连接两种方式.2.2.2铁塔的分类架空送电线路的铁塔一般根据其用途、导线回路数、进行分类.1.按其用途分类为如下三类1>直线型铁塔位于线路的直线地段，主要承受导线及避雷线的垂直和水平风压荷重.2>耐张型铁塔位于线路的直线、转角及进变电所终端处，除承受直线杆塔所承受的荷载外，还承受断线拉力而不致扩展到相邻的耐张段，控制事故范围.3>特殊型铁塔.跨越铁塔，当线路跨越河流、铁路、公路或其他电力线等障碍物时，常常需要较高的直线塔或耐张塔，一般以直线塔较多.换位铁塔，主要起导线换位作用，有直线换位塔和耐张换位塔两种.分支铁塔.用于线路分支处，有直线分支和耐张分支塔两种.2.按导线回路数分1>单回路铁塔，导线仅有一回三相、避雷线为一根或两根铁塔.2>双回路铁塔，导线为两条线路共六相、避雷线为两根的铁塔.3>多回路铁塔，导线为三条及以上线路共用的铁塔.2.2.3铁塔的选择根据任务要求和现场勘查，铁塔选择为单回路干字型和猫头型两种.每条线路三基耐张猫头型塔，两基跨越干字型塔.共12基耐张猫头型塔，8基跨越干字型塔.2.3铁塔组立方法的选择2.3.1杆塔组立施工方法简介组立杆塔的方法分为两大类：整体起立和分解组立.整体起立是将杆塔在地面上组成整体，而后一次性地立于杆塔基础之上，其优点是一次立塔成功，高处作业量少，缺点是占用场地大，要求地面平整，立塔工具专用性强且复杂；分解组立是将杆塔分段、片、角起吊升空，在高空安装就位，其优点是对地形适应性广，不需要大量的起吊索具，工具简单，缺点是高处作业多，安全性较差.常见整体起立方法有固定式抱杆整立、倒落式抱杆整立和机械整立；常见分解组立方法有固定式抱杆分解组立电杆、倒落式抱杆分解组立电杆、外拉线抱杆分解组塔、内拉线抱杆分解组塔和无拉线抱杆组塔等.2.3.2铁塔组立方法选择原则组塔方案的选择需要从经济效益、安全可靠和安装质量三个方面来进行考虑.组塔施工方案应满足以下要求：1）应适应输电线路杆塔型变化多样的要求.线路的地形、地质、气象条件、荷载条件及杆塔的适用范围使得输电线路中杆塔型多样化；2）应满足沿线杆塔位的地质、地形条件变化的要求.同样的杆塔在不同的塔位上可能需要不同的施工方法；3）为简化组塔工艺，每一套组塔工艺都应有较宽的适用范围.即在机具及工艺不变或少变的前提下组立较多的杆塔型；4）机具设备应尽量简单、轻巧，便于加工制作、装卸使用，且稳定可靠，安全性高；5）组立杆塔方案的效率高；6）尽量发挥现有机具的潜力，适当照顾传统施工工艺.2.3.3铁塔组立方法确定根据任务要求和现场勘查，决定选择内拉线悬浮抱杆分解组立技术.第三章人员配备及材料准备3.1人员配备3.2工器具及仪器仪表配置用.第四章铁塔组立4.1 施工准备4.1.1技术准备1、铁塔组立施工前，必须对全体施工人员进行技术交底.2、施工人员熟悉铁塔组装施工图纸，并对所负责铁塔组立的桩位的地形、地貌、适宜采用哪种组立方法，应做到心中有数.3、做好立塔试点工作.每个立塔组对每种塔型的首基都要进行试点.立塔试点需项目部技术、安全、质量负责人和施工队长、技术员、质安员及工程监理人员参加.试点的目的是为了检验技术交底的内容是否可行，总结经验，为全面开展组立作好准备.4.1.2机具准备1、立塔施工所使用的工具应经项目部安监部和工程部进行检验，并标识.检验合格者方可在本工程施工中使用.使用前必须进行外观检查，并进行标识.不合格者严禁使用，并且不得以小代大.2、本工程使用的计量仪器（游标卡尺、经纬仪、扭矩扳手、钢尺）应经有相应资格的检测单位检验，检验合格者方可使用.3、各种工器具运往现场前必须清理检查，主要工器具检查要求如下：（1）机动绞磨在使用前必须仔细检查各部件，特别是刹车装置是否完好.（2）各种抱杆必须确认符合组立要求方准使用，抱杆必须无裂纹、脱皮、严重锈蚀及弯曲等缺陷.（3）抱杆顶、底座的各焊缝应完好无裂纹，转动部分应灵活无卡滞，连接螺栓不得变形.（4）钢丝绳有下列情况之一者应报废或截除：A、在一个节距内（每股钢丝绳捻一周的长度）的断丝根数超过规定报废标准者.B、钢丝绳中有断股者.C、钢丝磨损或腐蚀深度达到原直径40%以上者，或本身受过严重火烧或局部电烧者.D、压扁变形和表面毛刺严重者.E、断丝数量虽不多，但断丝增加很快者.钢丝绳一节距内断丝数报废标准4、编插钢丝绳套时，插接段长度不得小于钢丝绳直径的15倍，且不得小于300mm.5、滑车必须经常检查及加润滑油，其边缘有裂纹或严重磨损、轴承变形者、吊钩外观检查有裂纹或明显变形者均不得使用.4.1.3材料准备1、组立铁塔前必须对运往现场的塔材进行清点数量和检查质量，质量不合格者不得使用，缺少主材和包钢者不得组立.2、组立用的螺栓、垫圈、脚钉必须齐全，同时注意螺栓种类的不同.3、地面已组装好的塔段，经检查合格后方准吊装.5.1.4现场布置1、根据铁塔结构及组立现场，做好场地平整，清除影响立塔的障碍物.2、现场布置应符合文明施工要求，材料堆放整齐，现场设置施工标志牌和安全警示牌.3、施工现场必须设置安全警示牌和施工标志牌，并插彩旗及安全标语.在邻近公路、村庄等施工现场设置有效的安全作业围闭，.4、拉线、绞磨必须使用地锚，严禁使用角铁桩锚固.地锚坑的开挖应满足下述要求：（1）地锚坑深度可视土质及地锚受力大小确定.可参照下表选择使用：地锚坑深度表(m)（2）地锚坑必须开挖马道.马道对地面夹角应尽量与受力方向一致，一般不应大于40°.马道宽度不得太宽，以0.1～0.3m为宜.（3）当地锚坑位于松软地质或泥沼地带时，必须根据地锚受力情况采取下述方法加固，必要时要求项目部技术人员确认；A、增加地锚坑深度.B、加大地锚规格或用双地锚.4.1.5地面组装1、铁塔地面组装前必须清点运往桩位的构件及螺栓、垫圈等数量是否齐全，质量是否符合要求.2、塔构件的清点应遵守下列规定（1）清点构件的数量，核实实物与材料清单、组装图是否相符，并做好缺料、余料的填表登记，及时上报项目部.（2）清点构件时，应逐段按编号顺序排好.（3）构件应镀锌完好，如因运输造成局部镀锌层磨损时，应涂上厂家提供的防锈涂料，进行防锈处理.涂刷前，应将磨损处清洗干净保持干燥.（4）检查构件的弯曲度，角钢的弯曲度不应超过相应长度的1/800.（5）严格按设计图纸组装，注意角铁的里、外的区分.3、根据地形及设备条件，确定地面的组装方法及铁塔组立方法，确定构件的布置方向.4、根据抱杆可能的提升高度、抱杆的允许承载能力等，合理确定吊装构件的分片及应带附铁（附助材）.5、地面组装的塔片，由于地形的限制，需要重叠放置的，必须注意先吊装的塔片后组装，后吊装的先组装.塔片之间应支垫平衡，防止变形.6、如果发现塔型的部分构件容易变形时，应用圆木进行补强.7、每段塔片两主材之间的各辅助材应尽可能装齐，连接螺栓要拧紧.8、两塔片之间的各种辅助材尽可能连带在主材上.附铁在两片之间的分配要均衡.附铁与主材的连接螺栓不要拧得太紧，螺帽带平即可.活动的附铁应活动端向下与主材用麻绳绑扎在一起.4.2内拉线悬浮抱杆分解组立技术措施4.2.1现场布置1、内拉线抱杆单吊组塔现场布置示意如下图(图4—1)至绞图4—1内拉线悬浮抱杆组塔法1-抱杆；2-拉线；3-被吊构件；4-控制绳；5-承托绳；6-起吊绳；7-起吊滑车组；8-地滑车；2、内拉线抱杆双吊塔现场布置示意如下图（图4—2）31—被吊塔片； 2—起吊钢绳； 3—起吊滑车组； 4—腰滑车；5—地滑车； 6—承托绳； 7—攀根绳； 8—抱杆；9—控制绳； 10—朝地滑车 11—平衡滑车 12—绞磨.举例使用500mm×500mm×24m角钢格构式抱杆，抱杆额定负荷为284KN（最大轴向压力），根据抱杆的试验数据及本工程具体塔型的构造，经验算后确定，图4—3抱杆位置示意吊重应限制在2000kg 以下.受力分析：当抱杆倾斜5°, 起吊角15°，拉线对地夹角60°时，起吊重量2000kg ，则偏拉绳受力6.2kN ，吊点千斤受力28.3N ，抱杆内拉线受力18.7 kN ，抱杆轴向压力68.6kN. 4.2.2抱杆布置1、内拉线抱杆的组成：⑴ 由朝天滑车、朝地滑车及抱杆本身组成.在抱杆两端的适当位置上，设有连接拉线系统和承托系统用的固定装置.⑵ 朝天滑车联接于抱杆顶端，其主要作用是穿过起吊绳以提升铁塔构件并将起吊重力以轴向传递给抱杆.单吊法用单轮朝天滑车，双吊法用双轮朝天滑车. 朝天滑车与抱杆的联接，一般采用套接方式.要求朝天滑车还能在抱杆顶端 沿抱杆轴线水平转动，以适应起吊绳在任何方向都能顺利通过. ⑶ 朝地滑车联接于抱杆下端，其作用在于提升抱杆.2、抱杆宜分段联接于抱杆下端，当用花兰连接时，应使用内花兰，以便在提升抱杆时，能顺利通过腰环.如果为外花兰接头，提升抱杆过程中，腰环应随时解开，以利接头通过.3、本工程选用抱杆为角钢格构式500mm ×500mm ×24m 抱杆.根据本工程具体塔型的构造，经验算后确定，500mm ×500mm 抱杆的吊重应限制在2000kg 以下.4、抱杆在塔上位置如图：抱杆露出已组塔段的长度及插入已组塔段上平 面的长度应保持一定比例.一般是：L1∶L2=7∶ 3.为了方便构件安装就位，抱杆可以稍向吊件 侧倾斜，其倾角不得大于5°.5、根据铁塔的实际分段长度及其根开尺寸，抱杆长 度选取为：L=1.5～1.75Hi ,式中，L —抱杆长度；Hi —铁塔分段中最长一段高度.4.2.3抱杆上拉线的布置1、抱杆拉线的长度计算：L 4—抱杆拉线露出拉线绑扎点的高度，m; E1—拉线绑扎点塔身断面的对角线距离，m.2、抱杆上拉线是由四根钢丝绳及相应卡具所组成.钢丝绳的一端用卡具分别固定于已组塔段四根主材的上端.3、上拉线与塔身的连接点，一定要先在分段接头处的水平材附近，或颈部K 节点的连接板附近. 4.2.4承托系统的布置承托绳的长度计算：L 3—抱杆底与承托绳绑扎点的高差，3.2m;E2—承托绳绑扎点塔身断面的对角线距离，4.6 m.承托系统（亦称下拉线）由承托钢绳、平衡滑车、卡具和手板葫芦等组成.承托系统示意如下图：下拉线由两根钢绳穿越各自的平衡滑车，其端头直接缠绕在已组塔段主材的上端，用U 形环固定.也可以通过专用夹具固定于铁塔主材上.1—塔段主材 2—承托钢绳 3—平衡滑车 4—抱杆 5—垫木 6—麻袋65.022124+⎪⎭⎫⎝⎛+=E L L 拉线5.022223+⎪⎭⎫⎝⎛+=E L L 承托下拉线在已组塔段上的固定点，一定要选择在铁塔接头处的水平材附近，或者颈部的K节点附近.为了保持抱杆根部处于铁塔结构中心，应尽可能使承托系统的两分肢拉线及手板葫芦为等长.两平衡滑车根据吊物位置可以前后或左右布置.当被吊构件在塔的左右侧起吊时，平衡滑车应布置在抱杆的左、右方向，前、后侧起吊时，平衡滑车应布置在抱杆的前、后方向，即前、后布置方式.采取这样的布置方式，在起吊过程中可使抱杆的下拉线受力接近均匀，还可防止抱杆在提升过程中其底部沿平衡滑车滑动.5.2.5起吊绳的布置单吊组塔时，起吊绳是由被吊构件经朝天滑车、腰滑车、地（或底）滑车引到牵引设备间的钢丝绳.双吊组塔时，起吊绳在地滑车之后还应通过平衡滑车.单吊组塔时，起吊绳必须与牵引绳分开，牵引磨绳不能直接与塔材连接.双吊组塔时，起吊绳与牵引绳通过平衡滑车相连接.起吊绳的规格，应按每次最大受力工况来选取.5.2.6牵引设备的布置绞磨应尽可能顺线路或横线路方向设置.距塔位的距离一般应不小于1.2倍塔高.牵引设备尽可能设在平坦地带.牵引机手应能观测到起吊构件的操作.5.2.7攀根绳和控制绳的布置绑扎在被吊塔片下端的绳为攀根绳.当被吊塔片重量超过500kg时，必须选用钢绳.其作用是控制被吊塔片不与已组塔段相碰.绑扎在被吊塔片上端的绳习惯称为控制大绳，通常选用φ16～20的棕绳.其作用是调整被吊构件的位置及协助塔上操作人员就位时对孔找正.在正常起吊构件中，控制大绳不受力，处于备用状态.攀根绳的受力大小，对抱杆拉线系统及承托系统的受力有较大影响.而攀根绳与地面夹角的大小，直接影响着自身的受力，一般要求夹角不大于45°.攀根绳一般只有一根，用V型钢绳套与被吊塔片相连接.攀根绳必须连在V形套的顶点处.控制大绳一般用2根，分别绑于被吊塔片两侧主材上端.当塔片较宽，为协助塔片就位，也可以用4根，2根绑在主材上端，2根绑在主材下端.4.2.8地滑车（或底滑车）和腰滑车腰滑车是为了减少抱杆所受轴向压力以及避免牵引绳与塔段或抱杆相碰所设置的一种转向装置.每根牵引绳都应有自己的腰滑车，不可共用.一般情况下，腰滑车应布置在已组塔段上端接头处（起吊构件对侧）的主材上.固定腰滑车的钢绳套越短越好，以增大牵引绳与抱杆轴线间的夹角，从而减少抱杆所受的水平力.地滑车是将通过内部腰滑车的牵引绳引向塔外，直至绞磨.若为双吊组塔时，两条起吊绳引至塔外后应穿过平衡滑车后与牵引绳相连接.4.2.9腰环1、内拉线抱杆提升过程中，采用上下两副腰环以稳定抱杆，使抱杆始终保持竖直状态；采用单腰环时，抱杆顶部应设临时拉线控制.2、腰环与抱杆接触处应设置滚轮，以利抱杆顺利提升.3、同一根抱杆，上下两副腰环间的垂直距离，一般应保持在3m以上，抱杆越长，垂直距离也应增大.4、上腰环应布置在已组塔身的最上端，下腰环应布置在相应抱杆根部最终提升的位置.5、腰环一般用棕绳固定在已组塔段主材上.4.2.10塔腿组立1、使用地脚螺栓式基础的铁塔，应首先将铁塔腿组立好，以便固定抱杆，再进行塔片吊装作业.2、塔腿组立一般有两种方法：⑴分件组装法，即先立主材而后逐一装辅材的方法.该法适用于塔腿较重，根开较大的铁塔；需用工器具较少，适用于山区地形.⑵半边塔腿整体组立方法.该法适用于地形平坦的桩位，使用工具较多.3、分件组装塔腿的方法：⑴先将铁塔脚底座置放在基础上用地脚螺栓固定好.然后将塔腿主材下端与底座立板连上一个螺栓，利用此螺栓作为起立塔腿主材的支点.⑵使用叉杆将主材立起，将主材与底板相连的螺栓全部装上，并打好临时拉线.用同样的方法组立其余三根主材.4.2.11竖立抱杆1、竖立抱杆之前，应作好如下准备工作：⑴将运到现场的各段抱杆按顺序组合起来并进行调整，使其成为一个完整而正直的整体.连接螺栓应拧紧.⑵将提升抱杆用的腰环套在抱杆上.⑶将朝天滑车、朝地滑车、承托系统平衡滑车等装在抱杆上，把各部连接螺栓及止动螺栓拧紧.⑷将起吊钢绳穿入朝天滑车.⑸将抱杆临时拉线（上拉线）与抱杆头部连接.2、利用塔腿竖立内拉抱杆⑴竖立抱杆时，抱杆根应用攀根绳控制，使抱杆慢慢移向塔身内.⑵当抱杆立至80°时，停止牵引，在塔腿上方收紧抱杆拉线达到抱杆立正的目的.同时将抱杆拉线固定于塔腿主材上.⑶抱杆立正后，利用抱杆腰环及套绳调正抱杆.然后拆除立抱杆的牵引绳索.3、抱杆竖立后，还应完成如下工作：⑴将塔腿的开口面辅助材补装齐全并拧紧螺栓.⑵将上拉线及承托系统固定在塔腿的规定位置上.⑶如抱杆够高时，可作吊装构件准备；如抱杆不够高时，则准备提升抱杆.4.2.12提升抱杆1、提升抱杆的布置一般有两种方式：一种是利用原有的起吊索具，另一种是另外准备一套抱杆提升索具.两种方式均可满足提升抱杆的需要.2、提升抱杆的布置：⑴将提升抱杆的提升钢绳的一端绑扎在已组塔段上端的主材节点处.⑵反向腰滑车应布置在已组塔段上端与提升钢绳绑扎点成对角，且与之对称的一侧.如此，抱杆可在提升中始终处在铁塔结构中心.⑶地滑车应位于腰滑车的下方基础边.3、提升抱杆的操作步骤如下：⑴绑好上腰环及下腰环，使抱杆直立在铁塔结构中心位置.⑵将四根上拉线由原绑扎点解下，提升到新的绑扎位置上予以固定.一般情况下，上拉线应固定在已组塔段各主材最上端的节点处，各拉线固定方式应相同，拉线呈松弛状态.⑶将提升钢丝绳4从已组塔段最上端绑扎点经朝地滑车5、反向腰滑车3、地滑车10至绞磨.⑷启动绞磨及牵引绳（即提升钢绳）4，使抱杆提升一个小高度，解去原抱杆受力状态下的承托系统.⑸继续启动绞磨使抱杆逐步升高至预定位置.⑹将四条承托绳串联手板葫芦后固定于已组塔段主材顶端的上拉线绑扎点之下，收紧承托绳使受力一致.⑺由四人登塔调整抱杆上拉线，使抱杆达到所需要的倾斜度，然后收紧4条上拉线并固定之.⑻松开上下腰环.⑼拆去提升抱杆的工器具，为起吊塔片做好准备.4、抱杆提升高度的控制⑴抱杆提升高度，既要方便塔片就位，又要使上拉线及承托绳受力较小.⑵一般经验是：塔片就位时，抱杆顶高出被吊构件吊点位置约3m为适当.⑶抱杆伸出已组塔体的高度不得超过抱杆长度的2/3.5、抱杆倾斜度的控制⑴应尽量使抱杆顶的铅垂线接近于塔片就位点.⑵一般经验是：抱杆与铅垂线的夹角应小于5°.6、铁塔侧向断面尺寸较小时，仅用腰环不能确保抱杆提升的稳定性，此时，应在抱杆顶端增加顺线路的落地临时拉线.4.2.13构件的绑扎1、构件的绑扎抱括三项内容：⑴吊点钢绳与构件的绑扎.⑵对需要进行补强的构件进行补强绑扎.⑶攀根绳及控制大绳在构件上的绑扎.2、吊点绳系以钢丝绳组成的V形绳套.构成V形的两肢可以是一根钢绳也可以是两根钢绳.在V形套的顶点穿一只卸扣，其上端与起吊绳相连.。
220kV线路工程铁塔组立施工方案
1 编制依据本工程铁塔施工和本作业指导书的编制，遵守以下文件：1）本工程设计文件、《项目管理实施规划》2）《220kV官滩变-安澜变输电线路工程铁塔施工说明书》3)《国家电网公司输变电工程达标投产考核办法（2011年版）》；4)《国家电网公司基建安全管理规定》；5)《电力建设安全工作规程》（架空电力线路部分）DL5009·2－2013；6)《国家电网公司电力安全工作规程(线路部分)》(2011版)；7）《110～500kV架空送电线路施工及验收规范》GB 50233-20058）《110～500kV架空电力线路工程施工质量及评定规程》DL/T 5168-2002；9）《国家电网公司输变电优质工程评选办法》（2013版）10）《电力建设工程施工技术管理导则》（国家电网工[2003]153号）11）其它相关有效的国家标准、行业标准和上级有关文件2 工程概况本工程为官滩变-安澜变220kV线路工程，采用架空线架设，设计风速27.0m/s，覆冰导线5mm，地线10mm。
本工程新建线路全长17.564km，其中双回路角钢塔架设段约0.544km,220/110kV混压四回路角钢塔架设段约17.019km。
本工程220kV导线采用2×JL1/LHA1-210/220型铝合金芯高导电率铝绞线，地线两根采用OPGW-150。
110kV导线采用2×JL/G1A-300/25兼1×JL/G1A-400/35，本期110kV部分不架线。
角钢塔共计57基，双回路终端塔2基，混压四回路直线塔40基，混压四回路转角塔9基，混压四回路分支塔6基。
表2.1 铁塔数量及型号统计表序号塔型呼高数量单基重量(T) 备注1 2/1I2-SSZ1 27 21 21.13 30 11 22.861 33 3 23.1042 2/1I2A-SSZ2 39 1 27.6873 2E5-SDJ 21 2 29.694 2/1I2-SSJ1 24 3 41.655 2/1I2A-SSJ1 27 1 36.7056 2/1I2-SSJ2 21 1 44.7627 2/1I2A-SSJ2 27 2 46.2328 2/1I2-SSJ3 21 2 47.699 2/1I2-SSJ421 2 58.47224 1 61.694 10 2/1I2A-SSJ4 27 1 65，44311 2/1I2-SSFJ1 21 1 55.862 24 2 59.468 30 2 66.36112 2/1I2-SSFJ2 21 1 65.347 合计18543 工艺流程 （工艺流程见图3.1）撤 场吊装顶架横担组立塔腿施工准备竖立抱杆提升抱杆吊装塔片拆除抱杆补充塔材、整塔地面组装补装侧面斜材吊装高度够否?否是是否已经完成塔身吊装?否是图3.1 工艺流程图4 施工准备4.1基础工程通过验收，所准备组塔基础强度达到设计值的70%以上；4.2工程技术负责人应组织有经验的施工人员进行现场调查，熟悉铁塔图纸，根据现场特点确定合理的组立方法。
kV架空线路工程铁塔组立施工方案
一编制依据●重庆万州电厂500kV送出工程线路工程技术规范书。
● 本工程现场初步调查资料。
● 我公司历年各种电压等级送电线路施工的有关资料。
●《国家电网公司施工项目部标准化工作手册330kV及以上输电线路工程分册》（2010年版）。
●《国家电网公司输变电工程质量通病防治工作要求及技术措施》的通知（基建质量【2010】19号）。
●《国家电网公司基建质量管理规定》（国网（基建/2）112-2014）。
●《国家电网公司基建安全管理规定》（国网（基建/2）173-2014）。
●国网公司输变电工程标准工艺管理办法（国网（基建/3）186-2014）。
●《电力建设安全工作规程（第二部分:架空电力线路）》（DL 。
●《国家电网公司电力安全工作规程（线路部分）》（国家电网安监（2009）664号）。
●国家电网公司输变电工程施工分包管理办法（国网（基建3）181-2014）。
●《国家电网公司进一步加强建设规程施工分包安全管理规定》（国家电网基建【2012】340号）。
●《工程建设标准强制性条文（电力工程部分）》（2011年版）。
●《输变电工程建设标准强制性条文实施管理规程》（Q/GDW248-2008）。
●《110kV－500kV架空电力线路工程施工质量检验及评定规程》（DL/T 5168－2002）。
●《110kV－500kV架空送电线路施工及验收规范》（GB 50233－2005）。
●《关于强化输变电工程施工过程质量控制数码照片采集与管理的工作要求》（基建质量〔2010〕322号）。
●《关于利用数码照片资料加强输变电工程安全质量过程控制》（基建安全〔2007〕25号）。
●《绿色施工导则》(建质[2007]223号)。
●《碳素结构钢》（GB/T700-2006)。
●《低合金高强度结构钢》（GB/T1591-2008)。
●《紧固件机械性能螺栓、螺钉和螺柱》（GB/。
●《紧固件机械性能螺母、粗牙螺纹》（GB/。
●《输电线路铁塔制造技术条件》（GB/T2694-2010)。
35KV铁塔组立施工方案
35KV铁塔组立施工方案一、项目概况二、施工准备工作1.制定详细的施工计划和方案，包括工期计划、物资采购、人员配置等。
2.准备施工所需的设备和工具，包括起重机、螺旋桩机、焊接设备等。
3.对施工人员进行培训，确保他们具备必要的操作技能和安全意识。
4.确认施工现场的地形和土质情况，做好相关测量和勘察工作。
5.安排好施工现场的交通和安全措施，确保施工过程中不会影响周边道路和人员。
三、施工步骤1.铁塔基础的施工根据设计要求和现场条件，进行铁塔基础的挖掘和浇筑工作。
确保基础的平整和牢固，为后续的铁塔组立提供良好的支撑。
2.铁塔组立的准备根据设计图纸和施工计划，将铁塔的各个模块组装好，并进行必要的检查和调整。
确保铁塔结构的完整和稳固，避免在组立过程中出现问题。
3.铁塔组立的实施通过起重机将铁塔各个模块逐一吊起，并按照设计要求进行精确的安装和固定。
在组立过程中，需要严格控制吊装高度和方向，确保铁塔的垂直度和水平度。
4.铁塔焊接和验收在铁塔组立完成后，需要对接缝进行焊接和检测。
确保焊接质量符合相关标准，同时进行验收和记录，以便后续的运行和维护工作。
5.安装导线和设备在铁塔组立完成后，进行导线的安装和接地工作。
同时安装相关的设备，确保输电线路的正常运行和安全使用。
6.施工清理和验收在整个施工过程结束后，对现场进行清理和整理工作。
同时进行最终的验收和评估，确保工程符合设计要求和相关标准。
四、安全与质量保障1.严格执行相关安全规定，确保施工人员的人身安全和设备的正常使用。
2.提高施工质量意识，加强对施工过程中的关键环节的监督和控制。
3.定期检查和维护施工设备，及时处理设备故障和损坏，确保施工的正常进行。
4.加强与监理单位和相关部门的沟通和协调，及时解决施工过程中的问题和难点。
五、总结与展望35KV铁塔组立施工是一项复杂而重要的工程，需要精心设计和周密计划才能顺利完成。
在实施过程中，需要严格遵守相关规定和标准，确保工程的安全和质量。
输电线路铁塔组立施工方案计划
质检员：组织工程质量计划的编制和实施，施工跨越线路停、供电的具体实施，图纸资料管理及工程主体物资分配。原材料的检验、试验，施工中各道工序的质量检查，负责质量记录的整理、收集和归档，做好工程资料管理、移交。
线路进入布尔津县境内后，线路平行110kV吉布线走线至J5附近。在布尔津县境内走线约2×9km。
（1）路径敏感点
跨越S319老省道，线路途经哈吐山，有盐碱地，有零星沙丘。
（2） 路径走向
线路由220kV吉木乃变向东出线后，两条单回路平行架设，线路左转向北走线跨过110kV布吉线、110kV海喀风线和110kV龙别线后，线路右转跨过老S319省道后，线路向东北方向走线经过哈吐山后，线路继续东北方向走线出吉木乃县，在木乃县境内走线约2×31km。
钢丝绳中有断股者。
钢丝磨损或腐蚀深度达到原直径40%以上者，或本身受过严重火烧或局部电烧者。
压扁变形和表面毛刺严重者。
断丝数量虽不多，但断丝增加很快者。
钢丝绳一节距内断丝数报废标准
规格
安全系数
6×19=
114+1
6×37=
222+1
6×61=
366+1
18×19=
342+1
顺捻
逆捻
顺捻
逆捻
顺捻
逆捻
顺捻
3.1.2、质量检查的主要内容是：
1）所有角钢、螺栓、钢板等材质均应符合有关专门规定，并有出厂合格证书。
2）塔材、螺栓等应符合设计图纸“铁塔加工统一说明”及相应的专业技术标准的要求。塔材的切割、制弯、制孔以及清根、铲背和坡口的质量要求应符合《铁塔制造技术条件》（GB2694-81）的规定。
铁塔组立施工方法
(1)针对lOOOkV线路塔高、塔重及塔头结构尺寸大的特点，选用 900mmX900mmX38m内悬浮外拉线抱杆分解组立，起吊重虽不得超过5t o(2)由于起吊重量较重，组塔工器要经常进行检查、维修、保养，吊点钢丝绳、起重滑车，承力钢线绳、抱杆等重要受力工器具要在起吊前后进行详细检查，变形、受损的工器具严禁使用。
(3)提升抱杆不得少于两道腰环，腰环固左钢线绳应呈水平并收紧。
外拉线受力后，腰环呈松弛状态。
(4)承托绳固立在铁塔主柱的肖点上，四根承托绳等长，承托绳与塔身的固左，通过事先安装在塔材上的施工板(孔)联接，对角两承托绳之间的夹角不得大于90£ o 抱杆升出铁塔顶面的髙度应根据起吊塔片的高度进行计算，确保塔片的顺利就位。
(5)抱杆拉线地锚要位于与基础中心线夹角为45°的延长线上，离基础中心的距离不小于塔高的1.2倍。
当场地不能满足要求距离时，必须验算各部受力并采取特殊的安全措施。
(6)抱杆拉线和地锚经过计算后选择，吊装前拉线必须可靠固左。
(7)牵引系统放置在主要吊装而的侧而，牵引装程及地锚与铁塔中心的距离不小于塔全高的0.5倍，且不小于40m。
(8)由于起吊抱杆系统重，结构长，在使用外拉线的情况下，考虑提升抱杆的稳左性，抱杆提升时必须设两道腰环。
同时在收工或工作间隙时，抱杆设防风拉线。
(9)利用耐张塔地线支架吊装导线横担时，地线支架作好补强措施，根据受力大小，必要时采用抱杆本体起吊系统进行补强。
(10)钢丝绳接触的铁件及吊点处必须采取里垫外包的保护措施。
在计算吊点位巻时，尽可能的使用铁塔施工眼孔，避免钢线绳对铁塔的磨损。
(12)抱杆的起吊系统、工器具的选择，每种塔型使用的抱杆高度，上下曲臂及横担的具体吊装方法有待施工图岀版后根据铁塔结构特点等进行验算后具体确立。
(二)内悬浮抱杆分解组塔(1)为方便塔片就位，抱杆应向受力侧倾斜，但倾斜值不应大于已立塔体上端断而宽度的1/3。
110kV线路工程铁塔组立施工方案
目录1. 编制依据................................................................................. -1 -1.1编制依据............................................................................... -1 -2. 工程概况及工程量......................................................................... -2 -2.1工程概况............................................................................... -2 -2.2工程量................................................................................. -2 -3. 施工进度计划............................................................................. -3 -4. 施工准备.................................................................................... -3 -4.1技术准备............................................................................... -3 -4.2人员准备............................................................................... -4 -4.3材料准备............................................................................... -4 -5. 施工作业顺序、方法、参数选择、计算、验算................................................. -5 -5.1施工作业顺序........................................................................ -5 -5.2施工方法............................................................................... -6 -5.3铁塔组立主要工器具的受力计算及选择.................................................. -7 -5.3.2 控制绳受力计算................................................................... -8 -5.3.3起吊滑轮组及牵引力受力计算........................................................ -9 -5.3.4 牵引力计算....................................................................... -9 -5.3.5抱杆顶部起吊滑轮组受力计算........................................................ -10 -5.3.6 抱杆受力计算...................................................................... -10 -5.3.7内外拉线受力计算.................................................................. -11 -5.3.8 承托绳受力计算.................................................................... -12 -6. .................................................................................................................................................................... 主要施工工器具、检测设备、材料选择及配置、人力资源配置.......................................... -13 -6.1施工机具选择及配置.................................................................. -13 -6.2检测设备选择及配置.................................................................. -15 -6.3人力资源配置........................................................................ -15 -7. 组塔施工作业步骤......................................................................... -18 -7.1组立抱杆.............................................................................. -18 -7.2塔腿吊装方法........................................................................ -20 -7.3抱杆提升方法........................................................................ -20 -7.4加长抱杆方法........................................................................ -24 -7.5塔身吊装方法........................................................................ -25 -7.6铁塔横担的吊装...................................................................... -27 -7.7抱杆拆除.............................................................................. -28 -8. 组塔地锚施工措施......................................................................... -28 -9. 质量管理................................................................................... -29 -9.1铁塔组立工艺要求.................................................................... -29 -9.2螺栓安装要求........................................................................ -30 -9.3防盗、防松螺栓安装规定.............................................................. -30 -9.4三牌的安装要求...................................................................... -31 -9.5脚钉安装规定........................................................................ -31 -9.6接地引下线工艺要求： ............................................................. -32 -10. 铁塔组立危险点和预防措施................................................................ -32 -11. 安全施工要求........................................................................... -34 -12. ................................................................................................................................................................. 安全、文明施工、环境保护目标..................................................................... -36 -12.1安全管理目标：....................................................................... -36 -12.2文明施工目标...................................................................... -36 -12.3环境保护目标......................................................................... -36 -13. 保证建设标准强制性条文落实的具体措施................................................... -38 -14. ................................................................................................................................................................. 应急处置方案................................................................................... -40 -14.1 应急处置救援小组................................................................. -40 -14.2 职责................................................................................ -40 -14.3事故报告流程...................................................................... -40 -14.4 应急处置求援小组通讯录........................................................... -40 -15. 施工注意事项........................................................................... -42 -15.1导线挂板安装要求.................................................................. -42 -12. 安全、文明施工、环境保护目标 (36)12.1安全管理目标： (36)12.2文明施工目标 (36)12.3环境保护目标 (36)13. 保证建设标准强制性条文落实的具体措施................................................... -38 -14. 应急处置方案........................................................................... -40 -14.1 应急处置救援小组 ................................................................. -40 -14.2 职责 (40)14.3事故报告流程 (40)14.4 应急处置求援小组通讯录 ........................................................... -40 -15. 施工注意事项 (42)15.1导线挂板安装要求.................................................................. -42 -12. 安全、文明施工、环境保护目标 (36)12.1安全管理目标： (36)12.2文明施工目标 (36)12.3环境保护目标 (36)13. 保证建设标准强制性条文落实的具体措施................................................... -38 -14. 应急处置方案........................................................................... -40 -14.1 应急处置救援小组 ................................................................. -40 -14.2 职责 (40)14.3事故报告流程 (40)14.4 应急处置求援小组通讯录 ........................................................... -40 -15. 施工注意事项 (42)15.1导线挂板安装要求.................................................................. -42 -12. 安全、文明施工、环境保护目标 (36)12.1安全管理目标： (36)12.2文明施工目标 (36)12.3环境保护目标 (36)13. 保证建设标准强制性条文落实的具体措施................................................... -38 -14. 应急处置方案........................................................................... -40 -14.1 应急处置救援小组 ................................................................. -40 -14.2 职责 (40)14.3事故报告流程 (40)14.4 应急处置求援小组通讯录 ........................................................... -40 -15. 施工注意事项 (42)15.1导线挂板安装要求.................................................................. -42 -12. 安全、文明施工、环境保护目标 (36)12.1安全管理目标： (36)12.2文明施工目标 (36)12.3环境保护目标 (36)13. 保证建设标准强制性条文落实的具体措施................................................... -38 -14. 应急处置方案........................................................................... -40 -14.1 应急处置救援小组 ................................................................. -40 -14.2 职责 (40)14.3事故报告流程 (40)14.4 应急处置求援小组通讯录 ........................................................... -40 -15. 施工注意事项 (42)15.1导线挂板安装要求.................................................................. -42 -12. 安全、文明施工、环境保护目标 (36)12.1安全管理目标： (36)12.2文明施工目标 (36)12.3环境保护目标 (36)13. 保证建设标准强制性条文落实的具体措施................................................... -38 -14. 应急处置方案........................................................................... -40 -14.1 应急处置救援小组 ................................................................. -40 -14.2 职责 (40)14.3事故报告流程 (40)14.4 应急处置求援小组通讯录 ........................................................... -40 -15. 施工注意事项 (42)15.1导线挂板安装要求.................................................................. -42 -12. 安全、文明施工、环境保护目标 (36)12.1安全管理目标： (36)12.2文明施工目标 (36)12.3环境保护目标 (36)13. 保证建设标准强制性条文落实的具体措施................................................... -38 -14. 应急处置方案........................................................................... -40 -14.1 应急处置救援小组 ................................................................. -40 -14.2 职责 (40)14.3事故报告流程 (40)14.4 应急处置求援小组通讯录 ........................................................... -40 -15. 施工注意事项 (42)15.1导线挂板安装要求.................................................................. -42 -12. 安全、文明施工、环境保护目标 (36)12.1安全管理目标： (36)12.2文明施工目标 (36)12.3环境保护目标 (36)13. 保证建设标准强制性条文落实的具体措施................................................... -38 -14. 应急处置方案........................................................................... -40 -14.1 应急处置救援小组 ................................................................. -40 -14.2 职责 (40)14.3事故报告流程 (40)14.4 应急处置求援小组通讯录 ........................................................... -40 -15. 施工注意事项 (42)15.1导线挂板安装要求.................................................................. -42 -12. 安全、文明施工、环境保护目标 (36)12.1安全管理目标： (36)12.2文明施工目标 (36)12.3环境保护目标 (36)13. 保证建设标准强制性条文落实的具体措施................................................... -38 -14. 应急处置方案........................................................................... -40 -14.1 应急处置救援小组 ................................................................. -40 -14.2 职责 (40)14.3事故报告流程 (40)14.4 应急处置求援小组通讯录 ........................................................... -40 -15. 施工注意事项 (42)15.1导线挂板安装要求.................................................................. -42 -12. 安全、文明施工、环境保护目标 (36)12.1安全管理目标： (36)12.2文明施工目标 (36)12.3环境保护目标 (36)13. 保证建设标准强制性条文落实的具体措施................................................... -38 -14. 应急处置方案........................................................................... -40 -14.1 应急处置救援小组 ................................................................. -40 -14.2 职责 (40)14.3事故报告流程 (40)14.4 应急处置求援小组通讯录 ........................................................... -40 -15. 施工注意事项 (42)15.1导线挂板安装要求.................................................................. -42 -12. 安全、文明施工、环境保护目标 (36)12.1安全管理目标： (36)12.2文明施工目标 (36)12.3环境保护目标 (36)13. 保证建设标准强制性条文落实的具体措施................................................... -38 -14. 应急处置方案........................................................................... -40 -14.1 应急处置救援小组 ................................................................. -40 -14.2 职责 (40)14.3事故报告流程 (40)14.4 应急处置求援小组通讯录 ........................................................... -40 -15. 施工注意事项 (42)15.1导线挂板安装要求.................................................................. -42 -12. 安全、文明施工、环境保护目标 (36)12.1安全管理目标： (36)12.2文明施工目标 (36)12.3环境保护目标 (36)13. 保证建设标准强制性条文落实的具体措施................................................... -38 -14. 应急处置方案........................................................................... -40 -14.1 应急处置救援小组 ................................................................. -40 -14.2 职责 (40)14.3事故报告流程 (40)14.4 应急处置求援小组通讯录 ........................................................... -40 -15. 施工注意事项 (42)15.1导线挂板安装要求.................................................................. -42 -12. 安全、文明施工、环境保护目标 (36)12.1安全管理目标： (36)12.2文明施工目标 (36)12.3环境保护目标 (36)13. 保证建设标准强制性条文落实的具体措施................................................... -38 -14. 应急处置方案........................................................................... -40 -14.1 应急处置救援小组 ................................................................. -40 -14.2 职责 (40)14.3事故报告流程 (40)14.4 应急处置求援小组通讯录 ........................................................... -40 -15. 施工注意事项 (42)15.1导线挂板安装要求.................................................................. -42 -12. 安全、文明施工、环境保护目标 (36)12.1安全管理目标： (36)12.2文明施工目标 (36)12.3环境保护目标 (36)13. 保证建设标准强制性条文落实的具体措施................................................... -38 -14. 应急处置方案........................................................................... -40 -14.1 应急处置救援小组 ................................................................. -40 -14.2 职责 (40)14.3事故报告流程 (40)14.4 应急处置求援小组通讯录 ........................................................... -40 -15. 施工注意事项 (42)15.1导线挂板安装要求.................................................................. -42 -12. 安全、文明施工、环境保护目标 (36)12.1安全管理目标： (36)12.2文明施工目标 (36)12.3环境保护目标 (36)13. 保证建设标准强制性条文落实的具体措施................................................... -38 -14. 应急处置方案........................................................................... -40 -14.1 应急处置救援小组 ................................................................. -40 -14.2 职责 (40)14.3事故报告流程 (40)14.4 应急处置求援小组通讯录 ........................................................... -40 -15. 施工注意事项 (42)15.1导线挂板安装要求.................................................................. -42 -12. 安全、文明施工、环境保护目标 (36)12.1安全管理目标： (36)12.2文明施工目标 (36)12.3环境保护目标 (36)13. 保证建设标准强制性条文落实的具体措施................................................... -38 -14. 应急处置方案........................................................................... -40 -14.1 应急处置救援小组 ................................................................. -40 -14.2 职责 (40)14.3事故报告流程 (40)14.4 应急处置求援小组通讯录 ........................................................... -40 -15. 施工注意事项 (42)15.1导线挂板安装要求.................................................................. -42 -12. 安全、文明施工、环境保护目标 (36)12.1安全管理目标： (36)12.2文明施工目标 (36)12.3环境保护目标 (36)13. 保证建设标准强制性条文落实的具体措施................................................... -38 -14. 应急处置方案........................................................................... -40 -14.1 应急处置救援小组 ................................................................. -40 -14.2 职责 (40)14.3事故报告流程 (40)14.4 应急处置求援小组通讯录 ........................................................... -40 -15. 施工注意事项 (42)15.1导线挂板安装要求.................................................................. -42 -12. 安全、文明施工、环境保护目标 (36)12.1安全管理目标： (36)12.2文明施工目标 (36)12.3环境保护目标 (36)13. 保证建设标准强制性条文落实的具体措施................................................... -38 -14. 应急处置方案........................................................................... -40 -14.1 应急处置救援小组 ................................................................. -40 -14.2 职责 (40)14.3事故报告流程 (40)14.4 应急处置求援小组通讯录 ........................................................... -40 -15. 施工注意事项 (42)15.1导线挂板安装要求.................................................................. -42 -12. 安全、文明施工、环境保护目标 (36)12.1安全管理目标： (36)12.2文明施工目标 (36)12.3环境保护目标 (36)13. 保证建设标准强制性条文落实的具体措施................................................... -38 -14. 应急处置方案........................................................................... -40 -14.1 应急处置救援小组 ................................................................. -40 -14.2 职责 (40)14.3事故报告流程 (40)14.4 应急处置求援小组通讯录 ........................................................... -40 -15. 施工注意事项 (42)15.1导线挂板安装要求.................................................................. -42 -12. 安全、文明施工、环境保护目标 (36)12.1安全管理目标： (36)12.2文明施工目标 (36)12.3环境保护目标 (36)13. 保证建设标准强制性条文落实的具体措施................................................... -38 -14. 应急处置方案........................................................................... -40 -14.1 应急处置救援小组 ................................................................. -40 -14.2 职责 (40)14.3事故报告流程 (40)14.4 应急处置求援小组通讯录 ........................................................... -40 -15. 施工注意事项 (42)15.1导线挂板安装要求.................................................................. -42 -12. 安全、文明施工、环境保护目标 (36)12.1安全管理目标： (36)12.2文明施工目标 (36)12.3环境保护目标 (36)13. 保证建设标准强制性条文落实的具体措施................................................... -38 -14. 应急处置方案........................................................................... -40 -14.1 应急处置救援小组 ................................................................. -40 -14.2 职责 (40)14.3事故报告流程 (40)14.4 应急处置求援小组通讯录 ........................................................... -40 -15. 施工注意事项 (42)15.1导线挂板安装要求.................................................................. -42 -12. 安全、文明施工、环境保护目标 (36)12.1安全管理目标： (36)12.2文明施工目标 (36)12.3环境保护目标 (36)13. 保证建设标准强制性条文落实的具体措施................................................... -38 -14. 应急处置方案........................................................................... -40 -14.1 应急处置救援小组 ................................................................. -40 -14.2 职责 (40)14.3事故报告流程 (40)14.4 应急处置求援小组通讯录 ........................................................... -40 -15. 施工注意事项 (42)15.1导线挂板安装要求.................................................................. -42 -12. 安全、文明施工、环境保护目标 (36)12.1安全管理目标： (36)12.2文明施工目标 (36)12.3环境保护目标 (36)13. 保证建设标准强制性条文落实的具体措施................................................... -38 -14. 应急处置方案........................................................................... -40 -14.1 应急处置救援小组 ................................................................. -40 -14.2 职责 (40)14.3事故报告流程 (40)14.4 应急处置求援小组通讯录 ........................................................... -40 -15. 施工注意事项 (42)15.1导线挂板安装要求.................................................................. -42 -12. 安全、文明施工、环境保护目标 (36)12.1安全管理目标： (36)12.2文明施工目标 (36)12.3环境保护目标 (36)13. 保证建设标准强制性条文落实的具体措施................................................... -38 -14. 应急处置方案........................................................................... -40 -14.1 应急处置救援小组 ................................................................. -40 -14.2 职责 (40)14.3事故报告流程 (40)14.4 应急处置求援小组通讯录 ........................................................... -40 -15. 施工注意事项 (42)15.1导线挂板安装要求.................................................................. -42 -12. 安全、文明施工、环境保护目标 (36)12.1安全管理目标： (36)12.2文明施工目标 (36)12.3环境保护目标 (36)13. 保证建设标准强制性条文落实的具体措施................................................... -38 -14. 应急处置方案........................................................................... -40 -14.1 应急处置救援小组 ................................................................. -40 -14.2 职责 (40)14.3事故报告流程 (40)14.4 应急处置求援小组通讯录 ........................................................... -40 -15. 施工注意事项 (42)15.1导线挂板安装要求.................................................................. -42 -12. 安全、文明施工、环境保护目标 (36)12.1安全管理目标： (36)12.2文明施工目标 (36)12.3环境保护目标 (36)13. 保证建设标准强制性条文落实的具体措施................................................... -38 -14. 应急处置方案........................................................................... -40 -14.1 应急处置救援小组 ................................................................. -40 -14.2 职责 (40)14.3事故报告流程 (40)14.4 应急处置求援小组通讯录 ........................................................... -40 -15. 施工注意事项 (42)15.1导线挂板安装要求.................................................................. -42 -12. 安全、文明施工、环境保护目标 (36)12.1安全管理目标： (36)12.2文明施工目标 (36)12.3环境保护目标 (36)13. 保证建设标准强制性条文落实的具体措施................................................... -38 -14. 应急处置方案........................................................................... -40 -14.1 应急处置救援小组 ................................................................. -40 -14.2 职责 (40)14.3事故报告流程 (40)14.4 应急处置求援小组通讯录 ........................................................... -40 -15. 施工注意事项 (42)15.1导线挂板安装要求.................................................................. -42 -12. 安全、文明施工、环境保护目标 (36)12.1安全管理目标： (36)12.2文明施工目标 (36)12.3环境保护目标 (36)13. 保证建设标准强制性条文落实的具体措施................................................... -38 -14. 应急处置方案........................................................................... -40 -14.1 应急处置救援小组 ................................................................. -40 -14.2 职责 (40)14.3事故报告流程 (40)14.4 应急处置求援小组通讯录 ........................................................... -40 -15. 施工注意事项 (42)15.1导线挂板安装要求.................................................................. -42 -12. 安全、文明施工、环境保护目标 (36)12.1安全管理目标： (36)12.2文明施工目标 (36)12.3环境保护目标 (36)13. 保证建设标准强制性条文落实的具体措施................................................... -38 -14. 应急处置方案........................................................................... -40 -14.1 应急处置救援小组 ................................................................. -40 -14.2 职责 (40)14.3事故报告流程 (40)14.4 应急处置求援小组通讯录 ........................................................... -40 -15. 施工注意事项 (42)15.1导线挂板安装要求.................................................................. -42 -12. 安全、文明施工、环境保护目标 (36)12.1安全管理目标： (36)12.2文明施工目标 (36)12.3环境保护目标 (36)13. 保证建设标准强制性条文落实的具体措施................................................... -38 -14. 应急处置方案........................................................................... -40 -14.1 应急处置救援小组 ................................................................. -40 -14.2 职责 (40)14.3事故报告流程 (40)14.4 应急处置求援小组通讯录 ........................................................... -40 -15. 施工注意事项 (42)15.1导线挂板安装要求.................................................................. -42 -12. 安全、文明施工、环境保护目标 (36)12.1安全管理目标： (36)12.2文明施工目标 (36)12.3环境保护目标 (36)13. 保证建设标准强制性条文落实的具体措施................................................... -38 -14. 应急处置方案........................................................................... -40 -14.1 应急处置救援小组 ................................................................. -40 -14.2 职责 (40)14.3事故报告流程 (40)14.4 应急处置求援小组通讯录 ........................................................... -40 -15. 施工注意事项 (42)15.1导线挂板安装要求.................................................................. -42 -12. 安全、文明施工、环境保护目标 (36)12.1安全管理目标： (36)12.2文明施工目标 (36)12.3环境保护目标 (36)13. 保证建设标准强制性条文落实的具体措施................................................... -38 -14. 应急处置方案........................................................................... -40 -14.1 应急处置救援小组 ................................................................. -40 -14.2 职责 (40)14.3事故报告流程 (40)14.4 应急处置求援小组通讯录 ........................................................... -40 -15. 施工注意事项 (42)15.1导线挂板安装要求.................................................................. -42 -12. 安全、文明施工、环境保护目标 (36)12.1安全管理目标： (36)12.2文明施工目标 (36)12.3环境保护目标 (36)13. 保证建设标准强制性条文落实的具体措施................................................... -38 -14. 应急处置方案........................................................................... -40 -14.1 应急处置救援小组 ................................................................. -40 -14.2 职责 (40)14.3事故报告流程 (40)14.4 应急处置求援小组通讯录 ........................................................... -40 -15. 施工注意事项 (42)15.1导线挂板安装要求.................................................................. -42 -12. 安全、文明施工、环境保护目标 (36)12.1安全管理目标： (36)12.2文明施工目标 (36)12.3环境保护目标 (36)13. 保证建设标准强制性条文落实的具体措施................................................... -38 -14. 应急处置方案........................................................................... -40 -14.1 应急处置救援小组 ................................................................. -40 -14.2 职责 (40)14.3事故报告流程 (40)14.4 应急处置求援小组通讯录 ........................................................... -40 -15. 施工注意事项 (42)15.1导线挂板安装要求.................................................................. -42 -12. 安全、文明施工、环境保护目标 (36)12.1安全管理目标： (36)12.2文明施工目标 (36)12.3环境保护目标 (36)13. 保证建设标准强制性条文落实的具体措施................................................... -38 -14. 应急处置方案........................................................................... -40 -14.1 应急处置救援小组 ................................................................. -40 -14.2 职责 (40)14.3事故报告流程 (40)14.4 应急处置求援小组通讯录 ........................................................... -40 -15. 施工注意事项 (42)15.1导线挂板安装要求.................................................................. -42 -12. 安全、文明施工、环境保护目标 (36)12.1安全管理目标： (36)12.2文明施工目标 (36)12.3环境保护目标 (36)13. 保证建设标准强制性条文落实的具体措施................................................... -38 -14. 应急处置方案........................................................................... -40 -14.1 应急处置救援小组 ................................................................. -40 -14.2 职责 (40)14.3事故报告流程 (40)14.4 应急处置求援小组通讯录 ........................................................... -40 -15. 施工注意事项 (42)15.1导线挂板安装要求.................................................................. -42 -12. 安全、文明施工、环境保护目标 (36)12.1安全管理目标： (36)12.2文明施工目标 (36)12.3环境保护目标 (36)13. 保证建设标准强制性条文落实的具体措施................................................... -38 -14. 应急处置方案........................................................................... -40 -14.1 应急处置救援小组 ................................................................. -40 -14.2 职责 (40)14.3事故报告流程 (40)14.4 应急处置求援小组通讯录 ........................................................... -40 -15. 施工注意事项 (42)15.1导线挂板安装要求.................................................................. -42 -12. 安全、文明施工、环境保护目标 (36)12.1安全管理目标： (36)12.2文明施工目标 (36)12.3环境保护目标 (36)13. 保证建设标准强制性条文落实的具体措施................................................... -38 -14. 应急处置方案........................................................................... -40 -14.1 应急处置救援小组 ................................................................. -40 -14.2 职责 (40)14.3事故报告流程 (40)14.4 应急处置求援小组通讯录 ........................................................... -40 -15. 施工注意事项 (42)15.1导线挂板安装要求.................................................................. -42 -12. 安全、文明施工、环境保护目标 (36)12.1安全管理目标： (36)12.2文明施工目标 (36)12.3环境保护目标 (36)13. 保证建设标准强制性条文落实的具体措施................................................... -38 -14. 应急处置方案........................................................................... -40 -14.1 应急处置救援小组 ................................................................. -40 -14.2 职责 (40)14.3事故报告流程 (40)14.4 应急处置求援小组通讯录 ........................................................... -40 -15. 施工注意事项 (42)15.1导线挂板安装要求.................................................................. -42 -12. 安全、文明施工、环境保护目标 (36)12.1安全管理目标： (36)12.2文明施工目标 (36)12.3环境保护目标 (36)13. 保证建设标准强制性条文落实的具体措施................................................... -38 -14. 应急处置方案........................................................................... -40 -14.1 应急处置救援小组 ................................................................. -40 -14.2 职责 (40)14.3事故报告流程 (40)14.4 应急处置求援小组通讯录 ........................................................... -40 -15. 施工注意事项 (42)15.1导线挂板安装要求.................................................................. -42 -。
35KV架空输电线路工程铁塔组立专项施工方案
表B.0.1 施工组织设计/专项施工方案报审表★工程名称：秀峰（重坡）110kV变35kV送出工程编号：PD-SJXFX-008本表（含附件）一式 4 份，监理项目部存 2 份，建设单位（业主项目部）存 1 份，承包单位存秀峰（重坡）110kV 变35kV 送出工程：丙午35kV 变～凯口35kV 变35kV 线路π接入秀峰（重坡）110kV 变35kV 线路工程合同编号：060900〔2016〕01JJ11四川省南充市水电工程有限公司2016年07月铁塔组立专项施工方案铁塔组立施工方案批准：审核：编制：一、编制依据 (1)二、工程概况 (1)2.1施工项目及负责人 (1)2.2施工地点、时间 (1)2.3施工内容、等级、影响及限速范围、设备变化 (2)三、施工组织机构 (2)3.2施工单位组织、配合单位及配合内容 (3)3.3施工任务划分、工期及劳动力安排 (3)四、工序施工方法 (3)4.1 工艺流程 (3)五、铁塔组立前准备工作 (4)2、技术准备 (4)3、人员准备 (5)4、机具准备 (5)5、材料准备 (6)6、组立现场准备 (6)六.铁塔组立 (7)1、铁塔组装工艺流程 (7)2、铁塔的组装前准备工作 (7)3、吊主材及片材 (11)4、塔身的吊装 (12)5、曲臂的吊装 (13)6、横担的吊装 (14)七.组塔注意事项 (15)绝缘子的金具安装 (15)一、编制依据：1 GBJ50233-2005 《110-500KV架空电力线路施工及验收规范》2 Q/CSG10017.1-2007 《110-500KV送变电工程质量检验及评定规范》3 DL-408-91 《电力建设安全工作规程》（架空电力线路部分）4 JGJ160-2008 《施工现场机械设备检查技术规程》5 电力建设工程安全和环境管理设施规范应用手册6 安全生产监督规定安全生产工作规定7 《安规》、《行规》的相关规定；8 本线路相关施工图纸9 依据现场实际调查及设备现状。
角钢铁塔分解组立专项施工方案
****送电线路工程角钢铁塔分解组立专项施工方案****送电线路工程施工项目部二〇一×年××月泰常-文东220kV线路工程角钢铁塔分解组立专项施工方案泰常-文东220kV线路工程施工项目部二〇一六年六月批准：（公司总工）年月日审核：（公司技术部门）年月日（公司安全部门）年月日（公司质量部门）年月日编写：（项目部技术负责人）年月日目录1.适用范围 (4)2.编制依据 (4)3.工程概况及技术特性 (4)4.作业流程图 (8)5.施工准备及作业条件 (8)6.作业方法和工艺质量标准 (11)7.工序交接及成品保护 (22)8.危险点分析及安全控制措施 (22)9. 文明施工及环境保护 (27)10.强制性条文及质量通病防治技术措施 (28)11.标准工艺的应用 (28)12.创优措施 (30)1.适用范围本作业指导书适用于泰常-文东220kV线路工程自立式铁塔分解组立，采用内悬浮抱杆分解组立方法。
2.编制依据2.1《国家电网公司输变电工程标准工艺-典型施工方法GWGF012-2010-SD-XL》2.2《110～750kV架空输电线路施工及验收规范》(GB50233-2014)2.3《110～750kV架空电力线路工程施工质量及评定规程DL/T5168-2016》2.4《国家电网公司输变电工程标准工艺-工艺示范手册》2.5《国家电网公司输变电工程标准工艺-工艺标准库（2012版）》2.6《国家电网公司输变电工程优质工程评定管理办法（国网（基建/3）182-2015）》2.7《国家电网公司输变电工程标准工艺管理办法（国网（基建/3）186-2015）》2.8《国家电网公司输变电工程质量通病防治工作要求及技术措施》（基建质量[2010]19号）2.9国家电网公司《输变电工程建设标准强制性条文实施管理规程》(Q/GDW 248-2008)2.10《国家电网公司输变电工程施工安全风险识别评估及预控措施管理办法（国网（基建/3）176-2015）》2.11其他有关施工标准、管理文件。
铁塔工程施工方案
铁塔工程施工方案一、工程概况本工程为XX地区110kV输电线路铁塔工程，主要包括铁塔组立、基础施工、架线施工等内容。
线路全长约20公里，共需安装铁塔50基。
铁塔采用预应力混凝土杆塔，塔高约50米，基础采用混凝土灌注桩基础。
二、施工目标1. 质量目标：铁塔工程一次查收合格率100%，优秀率≥90%。
2. 安全目标：杜绝重伤以上的人身伤亡事故，杜绝重大交通事故，杜绝重大电网事故、设备事故和火灾事故。
3. 进度目标：按计划顺利完成工程，铁塔组立、基础施工、架线施工等关键工序均按预约计划达成。
三、施工组织与管理1. 成立工程项目经理部，负责工程项目的全面管理。
2. 设立质量安全管理小组，负责工程质量、安全、进度等方面的监控和协调。
3. 建立健全施工组织体系，明确各岗位职责，确保施工过程的顺利进行。
4. 加强施工现场管理，严格执行施工方案，确保工程质量、安全和进度。
四、施工技术1. 铁塔组立：采用自升式塔吊进行铁塔组立，确保塔身垂直度和整体稳定性。
2. 基础施工：采用混凝土灌注桩基础，严格控制桩位、桩长、混凝土强度等指标。
3. 架线施工：采用无人机架线技术，提高架线施工效率和质量。
4. 施工过程中的关键技术问题及解决方案：（1）针对铁塔组立过程中的高空作业安全问题，采用安全防护网、防护带等安全设施，确保作业人员安全。
（2）针对基础施工中的桩基质量问题，采用声波检测仪进行桩基质量检测，确保桩基质量符合设计要求。
（3）针对架线施工中的线缆损伤问题，采用专用工具进行线缆剥皮、接头处理，确保线缆传输性能。
五、施工质量控制1. 严格按照设计文件和施工规范进行施工，确保工程质量。
2. 加强施工过程的质量监控，实行全程质量控制，确保各分部分项工程质量符合设计要求。
3. 做好施工记录，及时反馈质量问题，确保工程质量的可追溯性。
六、施工安全措施1. 加强施工现场的安全教育，提高作业人员的安全意识。
2. 严格执行安全操作规程，确保施工过程中的安全。
铁塔(组立)施工方案
铁塔组立施工方案XBDJ-XL-843-23-010第一章编制依据、工程概况1。
1 编制依据1。
1。
1 依据工程设计单位编制的《工程设计说明书》、《施工图》1.1.2《110KV—750KV架空输电线路施工质量检验及评定》（DL5168—2016）1.1。
3《钢结构工程施工质量验收规范》（GB50205-2001）1。
1。
4《建筑电气工程施工质量验收规范》（GB50303-2015)1。
1。
5《66KV及以下架空电力线路设计规范》（GB50061—2010）1。
1.6《交流棒型悬复合、防风偏绝缘子瓷件技术条件》1.1。
7《安全生产法》、《国家电网公司安全生产规程、规定》。
1.2 工程概况建设规模：新建35kV线路11。
411km.贵州册亨大顶柱40MW风电场工程新建A、B共两回35KV架空线路分别连接风电场内风机，并最终送至110KV升压站。
其中A线主线路径长度约7.612km，其中架空路径7。
505km，AN9-AN10电缆钻越35KV线路路径长度约0.107km。
B线主线路径长度约3。
799km,其中架空路径3。
614km,BN3—BN4电缆钻越35KV线路路径长度约0.097km，BN12-BN13电缆钻越35KV 路径长度约0。
088km全线共约11。
411km,其中架空路径约11。
119km,电缆路径0。
292km.同时随架空线路架设24芯ADSS光缆一根,其线路长度为11．411KM。
根据本工程风电场风机位置关系及电气主接线的要求,其接线方式如下：A线 F01—F02-F03—F04-F05—F06-F07—F08—F09—F10—升压站B线 F18-F17—F16—F15—F14—F13-F12-F11—升压站导线型号：JL∕GIA—185∕30、JL∕GIA—120∕25型钢芯铝绞线地线型号：GJ-50钢绞线杆型数量,本期共50基铁塔其中直线塔8基、耐张塔42基铁塔接地体采用Φ12镀锌接地圆钢。
66kV线路工程铁塔组立施工方案
66kV线路工程铁塔组立施工方案1. 背景介绍该项目是一项66千伏（kV）线路工程，本文档旨在提供铁塔组立施工的方案。
2. 施工方案概述本施工方案包括以下步骤：2.1 铁塔选址根据设计图纸和地勘情况，确定合适的铁塔选址，考虑电缆走向、地形地貌以及施工安全等因素。
2.2 铁塔基础施工进行铁塔基础施工，包括地基开挖、混凝土浇筑、钢筋绑扎等工作，确保基础牢固可靠。
2.3 铁塔组装将铁塔的各个部分组装在基础上，包括立杆、横担、绝缘子、地线等，按照设计要求进行安装。
2.4 铁塔调整对组装好的铁塔进行调整，确保各个部分的位置和角度符合要求。
2.5 铁塔绝缘子串挂在铁塔上挂装绝缘子串，保证线路的绝缘性能。
2.6 安装导线根据设计要求，将导线安装在横担上，确保导线的稳定性和安全性。
2.7 安装避雷器根据设计要求，在铁塔上安装避雷器，保护线路免受雷电的损害。
3. 施工安全与质量控制在施工过程中，要严格按照相关安全和质量控制要求进行操作，确保施工过程的安全和质量。
3.1 施工人员安全培训施工前对施工人员进行必要的安全培训，提高他们的安全意识和操作技能。
3.2 施工现场管理建立严格的施工现场管理制度，包括施工人员的防护措施、设备的检查和维护等。
3.3 施工质量检验对施工过程进行质量检验，包括基础、组装、调整等环节的检查，确保施工质量符合要求。
4. 项目进度计划制定详细的项目进度计划，明确各个工作环节的时间节点和工作内容，合理安排施工进度。
5. 施工资源与材料准备确保施工所需的各项资源和材料的准备充分，包括机械设备、人员、施工材料等。
6. 环境保护措施在施工过程中，要注意环境保护，采取相应的措施减少对周围环境的影响，防止污染和破坏。
7. 总结本文档提供了66kV线路工程铁塔组立施工方案的概述和重要步骤，以及施工安全、质量控制、进度计划、资源准备和环境保护等方面的考虑。
该方案的实施将有助于确保工程的顺利进行并达到预期效果。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
35KV 铁塔组立施工方案
、编制及施工依据
35kV 架空电力线路施工及验收规范》（GBJ233-90）
《电力建设安全工作规程》（架空输电线路部分DL5009・2-94）
电力建设安全健康与环境管理工作规程》（国家电力公司发布2002-01-21 实施）
《35kV架空电力线路工程施工质量及评定规程》（DL/T5168-2002）
、施工队伍安排
拟安排1 个施工队，施工队下设2个班组，即安装班组和机具班组。
三、施工现场布置
现场设置隔离栏，施工工具、材料按规定摆放在帆布上（大型塔材除外），严禁随地乱放。
施工现场物品摆放合理、整齐，现场无多余的杂物
四、施工前的准备工作
开工前，技术负责人组织现场工作人员认真学习《电业安全规程》有关部分及《架空送电线路施工工艺及质量标准》，并介绍工程情况，做好技术交底工作。
材料员参照施工措施和工程实际情况准备好工器具，并检查其状态、性能，保证其处于良好的工作状态；按照要求发放足够的工器具，并作好记录。
施工队按工作任务准备相应的材料、工具，准备好的材料和工器具应妥善存放，材料员负责。
安装班组负责人根据实际情况，合理安排本班组的人员分工和施工进度。
机具班组负责人物资运输和吊车的准备，保证其处于良好的工作状态。
施工前，了解设备及基础的实际情况，落实施工设备布置场所，按照安规和现场工作实际需要检查安措是否完备。
五、铁塔组立方案及操作要点
铁塔分解组立主要采用小圆木抱杆或钢管抱杆分解组塔法。
施工流程大致可分为组塔前准备、第一段塔的组立、抱杆分解组立、抱杆的提升、塔材的吊装、螺栓的安装、塔身校正等。
施工人员必须参加技术、安全、质量交底，各施工队在施工前，认真学习有关的操作
方法及要点，在施工前做到心中有数，才能保质保量的完成施工任务。
施工中重视对原始记录的填写工作，做到准确、及时、齐全、整洁。
严格遵守国家及有关部门颁发的安全操作规程。
认真做好施工前的组织、准备工作，施工现场人员的职责要明确，并落实到每个人。
现场施工负责人即现场指挥，也是施工现场的第一安全负责人。
?现场指挥在组立塔前
必须亲自检查施工现场布置和准备情况。
施工现场必须在统一指挥下进行组塔作业。
施工现场的安全监护人员，必须协助现场指挥检查各项准备工作及各工器具是否符合
施工要求，并在施工过程中认真做好安全监督工作。
安全监护人员及施工人员发现异常情
况应立即报告现场指挥，在采取有效措施后方可继续施工；
各种工器具的选用必须符合施工及设计规定。
起吊铁塔构件的重量不准超过抱杆允许荷载。
当施工条件发生变化，不能满足抱杆的
使用条件时，必须进行校核验算，经验算合格或采取措施后方可施工；
进入施工现场必须正确配戴安全帽，登塔作业人员必须系安全带及二道防线，?并应系
在牢固的构件上。
塔上组装用工具及塔材等必须用绳索传递，禁止抛扔。
在吊装过程中发生组装困难，必须立即停止吊装并查明原因与以纠正，不得强行吊装
明确现场指挥及安全监护人员，组塔前做好五查工作。
工器具必须配套，对维修后的工器具必须按规定进行试验。
严格按施工设计要求进行平面布置，保证各拉线方位正确，抱杆拉线必须使用符合要求的钢丝绳或优质棕绳，并严禁以小代大。
木抱杆应无腐、无结、无裂，其稍径不小于130mm抱杆径缩率小于1%,长度不超过8米；钢管抱杆使用材料应满足20#或35#钢材的规定；钢管应满足GB/T8162-1999《结构用无缝钢管》的要求；抱杆的焊接应满足GB/T12467-1998《焊接质量要求》的规定。
木抱杆单向弯曲应小于2%;抱杆工作时，控制每吊重量不超过200kg，抱杆倾角不超过15°;钢管抱杆的使用应严格遵照以下参数：抱杆倾角w 15°,起吊绳倾角w 20。
，抱
杆附加偏心距小于20cm,抱杆拉线对地夹角w 45°，木抱杆和钢管抱杆必须打四条拉线按四角布置。
提升抱杆时，头部拉线须均匀受力，拉力控制适度。
起重时，必须保证系统安全稳定，在地面试吊调平后，方可进行正式起吊，并设置反
方向平衡拉线。
抱杆反向平衡拉线必须打紧，对地夹角不得大于45°；必要时，可用双木
抱杆配合并对抱杆采取补强措施，以完成较大较重构件的起吊工作
注意被吊件的补强，防止塔材变形，各相邻节点主材的弯曲不得超过1/750 ，适当调整控制大绳方位，禁止硬拉硬拽。
当完成横担吊装工作时，应使用双抱杆并对其采取补强措施。
在吊装作业时，所有工器具不得与塔材直接连接，连接处必须绑设垫木或麻袋片，以防损坏铁塔涮锌。
六、施工质量标准
严格执行《架空电力线路施工及验收规范》GBJ233-90及国家有关标准。
铁塔组立后应正、直、平、齐，其尺寸偏差不得超过下列规定：直线塔结构倾斜
3%。
;
横担在主柱连接处的高差2%。
；直线铁塔结构中心与中心桩横线路方向位移50mm转角铁塔结构中心与中心桩横线路、顺线路方向位移50mm铁塔组立后，各相邻节点间主材弯曲不得超过1/750，凡主材弯曲超差的，一律不许安装。
质量保证措施：认真执行有关施工质量规定；各钢绳绑扎点均应加垫木或其它衬垫物，以防
磨伤铁塔；各起吊构件均应做好补强，尤其是横担一类横长构件，必须做好补强，防止起吊时构件发生弯曲。
七、安全、技术措施
认真执行《电力建设安全工作规程》（架空输电线路篇）及公司制定安全保证措施
严格遵守技术纪律，认真作好施工前的技术、安全、质量交底工作，组织施工人员学习
安全规程、施工工艺及各项安全保证措施，提高职工的安全和自我保护能力。
做好人员的组织工作，明确分工、明确职责，对施工重要环节必须选用责任心强、经验
丰富的工作人员。
进入施工现场必须正确佩带安全帽，施工作业人员应正确使用安全防护用品。
组塔工作中，必须设安全监护人，全面负责安全工作，加强施工中安全监护工作，不仅监护人员要到位，而且监护责任必须明确。
在每个作业点的每项作业中都必须由专人监护。
并严格执行安全工作命令票制度。
安全监护人员不得擅离工作岗位，不得从事安全监护职责以外的工作。
组塔所使用的工器具、机械设备必须按施工设计的规格、数量配套，并对其进行全面检查，对不满足安全系数的工器具必须更换，对维修后的机具设备必须按规定进行负载实验，严禁以小代大，以坏代好。
现场指挥人员在组塔前，必须亲自作好“五查”工作：各方向地锚规格及埋深的检查; 工器具规格及机械运行情况的检查；抱杆系统、制动系统、拉线系统的检查；各岗位操作人员到位情况检查；现场环境及视野情况检查。
地面布置必须严格按照施工方案进行，所有地锚的方位和马道坡度及有效埋深必须符合要求，对水位较高、土质较差地区，必须采取加固措施。
根据所选择的施工方案，严格控制单吊重量，严禁超负荷起吊。
施工中，当被吊件离开地面以后，应停止牵引，检查各系统的受力情况是否正常，确认无误后方可继续起吊。
对于临近带电线路的塔位，组塔时必须用绝缘尼龙绳作为铁塔控制绳及上下传递工器具的传递绳，严禁控制绳及传递接近临近的带电线路。
组塔当日必须将螺栓紧固，危及安全的部件不得短缺。
八、文明施工措施
依据施工及验收规范施工。
遵守规程，导则，守则，施工方案，技术方案作业。
施工平面布置少占地，布局合理，场地平整，看守工棚整洁。
材料分类存放，防潮，码放整齐
工器具分类存放，有条有理。
划定作业区，四角插旗。
插标示牌，内容应包括工作负责人，安全负责人，技术负责人，作业内容（组立方式）起吊简图。
螺栓开包，分种类规格堆放在苫布编织布上，装袋使用
到现场携带安全帽，进作业区正确佩带安全帽，着装整齐。
