隔离器和环形器的区别
雷达工作频段隔离器环形器的选择
雷达的工作频率：雷达工作原理核心是雷达发射一定频率的电磁波，并接收目标反射回来的回波，根据回波判定目标的某些状态。
雷达发射的电磁波的频率就是它的工作频率。
雷达波段(radar frequency band) 指雷达发射电波的频率范围。
其度量单位是赫兹(Hz)或周/秒(C/s)。
大多数雷达工作在超短波及微波波段，其频率范围在30~300000兆赫，相应波长为10米至1毫米。
不同波段雷达的波长不同：1、波长短，分辨率高，穿透性差，容易被吸收；2、波长长，分辨率低，穿透性强。
不同波段的雷达功能搜索雷达，工作频段（VHF、UHF、L）；搜索跟踪雷达，工作波段（L、S、C）；火控、成像雷达，工作波段（C、X、Ku）；弹载雷达，工作频段（X、Ku、K、Ka、V、U、W）。
雷达频率选择雷达虽然能在很宽的频率范围内工作，但不同频率具有不同的工作特性，适合不同的用途，因此在设计雷达时须慎重选择频率。
雷达频率对天线发射增益、天线有效接收面积（一定发射增益时）、发射功率、接收机噪声、传播损耗、气象回波等雷达性能的影响较为明显，在很大程度上决定了雷达的类型、作用距离、精度、分辨率、抗干扰能力、体积重量、机动性和费用等重要指标。
因此，雷达频率是雷达诸参数中最重要的参数。
隔离器，环形器产品实物图：L波段（1.0-2.0GHz）同轴隔离器/环形器：Model Number Freq.Range(MHz)Insertion LossMax(dB)IsolationMin(dB)VSWRMaxForwardPower(W)ReversePower(W)ConnectorTypeTemp.(°C)UIYBCI6466A1T2NF 1.0 ~ 2.00.617 1.410030N-F+10 ~ +70 UIYBCI6466A1T2SF 1.0 ~ 2.00.617 1.410030SMA-F+10 ~ +70 UIYBCC6466A1T2NF 1.0 ~ 2.0 0.6 17 1.4 100 100 N-F +10 ~ +70 UIYBCC6466A1T2SF 1.0 ~ 2.0 0.6 17 1.4 100 100 SMA-F +10 ~ +70S波段（2.0-4.0GHz）同轴隔离器/环形器：Model Number Freq.Range(MHz)Insertion LossMax(dB)IsolationMin(dB)VSWRMaxForwardPower(W)ReversePower(W)ConnectorTypeTemp.(°C)UIYBCI3234A2T4SF 2.0 ~ 4.00.618 1.310030SMA-F+10 ~ +70 UIYBCI3234A2T4NF 2.0 ~ 4.00.618 1.310030N-F+10 ~ +70 UIYBCC3234A2T4SF 2.0 ~ 4.0 0.6 17 1.35 100 100 SMA-F +10 ~ +70 UIYBCC3234A2T4NF 2.0 ~ 4.0 0.6 17 1.35 100 100 N-F +10 ~ +70C波段（4.0-8.0GHz）同轴隔离器/环形器：Model Number Freq.Range(MHz)Insertion LossMax(dB)IsolationMin(dB)VSWRMaxForwardPower(W)ReversePower(W)ConnectorTypeTemp.(°C)UIYBCI2122A4T8SF 4.0 ~ 8.00.518 1.310020SMA-F-55 ~ +85 UIYBCI2122A4T8NF 4.0 ~ 8.00.518 1.310020N-F-55 ~ +85 UIYBCC2122A4T8SF 4.0 ~ 8.0 0.5 18 1.3 100 100 SMA-F -55 ~ +85 UIYBCC2122A4T8NF 4.0 ~ 8.0 0.5 18 1.3 100 100 N-F -55 ~ +85X波段（8.0-12.0GHz）同轴隔离器/环形器/嵌入式（带线）隔离器/环形器：Model Number Freq.Range(MHz)Insertion LossMax(dB)IsolationMin(dB)VSWRMaxForwardPower(W)ReversePower(W)ConnectorTypeTemp.(°C)UIYBCI1318A8T12SF8.0 ~ 12.00.518 1.36010SMA-F-55 ~ +85 UIYBCC1318A8T12SF8.0 ~ 12.00.518 1.36060SMA-F-55 ~ +85 UIYBDI815A8T12 8.0 ~ 12.0 0.5 18 1.3 30 2 TAB -55 ~ +85 UIYBDC815A8T12 8.0 ~ 12.0 0.5 18 1.3 30 30 TAB -55 ~ +85Ku波段（12.0-18.0GHz）同轴隔离器/环形器：Model Number Freq.Range(MHz)Insertion LossMax(dB)IsolationMin(dB)VSWRMaxForwardPower(W)ReversePower(W)ConnectorTypeTemp.(°C)UIYBCI1318B12T18SF12.0 ~ 18.00.518 1.36010SMA-F-55 ~ +85 UIYBCC1318B12T18SF12.0 ~ 18.00.518 1.36060SMA-F-55 ~ +85K波段（18.0-26.5GHz）同轴隔离器：Model Number Freq.Range(MHz)InsertionLossMax(dB)IsolationMin(dB)VSWRMaxForwardPower(W)ReversePower(W)ConnectorTypeTemp.(°C)UIYBCI1024A18T265KF18.0 ~ 26.5 1.616 1.6102 2.92mm-F-30 ~ +70 Ka波段（26.5-40.0GHz）同轴隔离器/环形器：Model Number Freq.Range(MHz)InsertionLossMax(dB)IsolationMin(dB)VSWRMaxForwardPower(W)ReversePower(W)ConnectorTypeTemp.(°C)UIYBCI1318D265T40KF 26.5 ~ 40.0 1.2 15 1.5 10 2 2.92-F -55 ~ +85 UIYBCC1318D265T40KF26.5 ~ 40.0 1.215 1.51010 2.92-F-55 ~ +85优译更多隔离器/环形器产品推荐：射频隔离器环形器。
光纤通信-第五章-光纤线路技术与器件-光环形器
偏振相关型光隔离器
由起偏器、检偏器和旋光器三部分组成。
偏振无关型光隔离器
主要技术指标
插入损耗 回波损耗 隔离度
偏振相关损耗（PDL） 偏振模色散（PMD）
插入损耗(IL)
指在光隔离器通光方向上传输的光信号由 于引入光隔离器而产生的附加损耗。
无源器件和有源器件
无源器件(passive device)：本身不发生 光电或电光转换的器件。如光隔离器、 光耦合器、光环形器等实现连接光路、 分配光功率以及合波和分波等作用。
有源器件(active device)：本身会发生光 电或电光转换的器件，如激光器、光电 检测器、光放大器等。
光隔离器(isolator)
套管结构
由插针和套管组成，都是精密的机械结 构和光学结构
光纤固定在插针里，两个插针在套管中 对接并保证两根光纤的对准 套管 插针
光纤
光纤
插针
可用不锈钢、陶瓷、玻璃、塑料等材料制作
陶瓷材料具有极好的温度稳定性，线膨胀系 数很小，且与石英光纤的线膨胀系数接近，
使用最多
f 2.499±0.0005 f 0.125±0.001
由端口2>端口3;
…… 若端口N输入的光可由
端口1输出，称为环行 器，若不可以，称为准 环行器
应用
双向通信中的重要器件，完成正反向传 输光的分离
单纤双向通信、上/下话路、合波/分波 及色散补偿等
结构
光 分 偏 光 偏分 光 纤 束 振 束 振束 纤 准 合 旋 变 旋合 准 直 束 转 换 转束 直 器 镜 镜 器 镜镜 器
第五章 光纤线路技术及器件
主要内容
一、光隔离器和光环形器 二、光纤的连接 三、光衰减器和光开关 四、光纤耦合器 五、光纤光栅 六、波分复用器件 七、平面及矩形光波导技术及器件 八、光放大器 九、色散补偿技术
带你认识优译隔离器、环形器的各种连接形式及安装方式
按照连接形式不同，通常，射频隔离器环形器均可分为：同轴、带线（嵌入式）、表贴（SMT）、微带（基片）、波导隔离器环形器。
1
同轴隔离器环形器：按接头形式不同，又可分为N型（公头、母头），SMA型（公头、母头）。
2
带线（嵌入式）隔离器环形器：也叫嵌入式隔离器/环行器只是输入输出端口是带状线，装上连接器，就是同轴隔离器/环形器了，带线隔离器环行器一般可以直接焊接在板子上使用。
带线隔离器带线环形器
3
SMT隔离器环形器：原理就是普通的隔离器环形器的原理，只不过内部磁场方向与普通隔离器磁场有些区别，这种隔离器环形器基本没有带连接器的，一般也是直接焊接使用，可过回流焊，通常批量会使用该封装，过回流焊直接贴装，简单方便。
表贴隔离器表贴环形器
4
微带（基片）隔离器环形器：微带隔离器环行器以其体积小、重量轻的特点在模块化设计的微波组件中获得广泛应用。
微带隔离器微带环形器
5
波导隔离器环形器：波导隔离器环形器一般频率较高，其频率可高达110G，其连接形式有：WR340(BJ26)、WR137(BJ70)、WR112(BJ84)、WR90(BJ100)、WR75(BJ120)、WR62(BJ140)、 WR42(BJ220)、WR34(BJ260)、
WR28(BJ320)、WR22(BJ400)、WR15(BJ620)、WR10(BJ900)
波导隔离器波导环形器
优译专业从事射频微波无源器件(射频隔离器、环行器、衰减器、同轴负载、滤波器等)，集研发、生产、销售、服务为一体。
产品广泛应用于雷达、仪器、导航、微波通信、移动通信、空间技术、图像传输等系统及微波集成电路中。
黄金频段：10-900MHz低频段射频隔离器,环行器

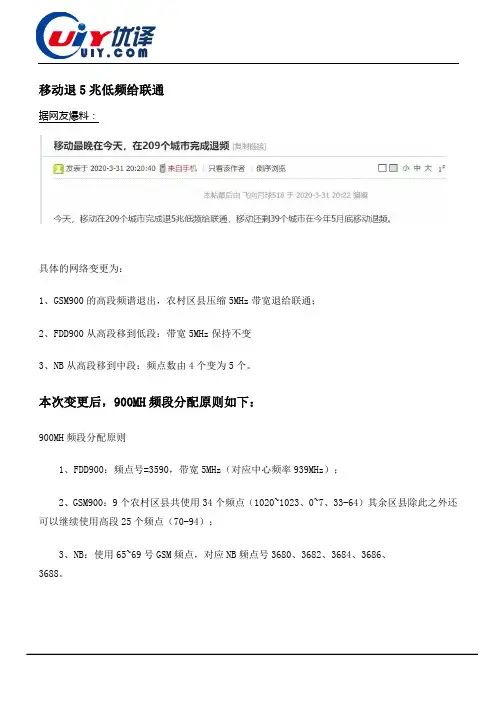

移动退5兆低频给联通据网友爆料：具体的网络变更为：1、GSM900的高段频谱退出，农村区县压缩5MHz带宽退给联通；2、FDD900从高段移到低段：带宽5MHz保持不变3、NB从高段移到中段：频点数由4个变为5个。
本次变更后，900MH频段分配原则如下：900MH频段分配原则1、FDD900：频点号=3590，带宽5MHz（对应中心频率939MHz）；2、GSM900：9个农村区县共使用34个频点（1020~1023、0~7、33-64）其余区县除此之外还可以继续使用高段25个频点（70-94）；3、NB：使用65~69号GSM频点，对应NB频点号3680、3682、3684、3686、3688。
据了解，对于904-909MHz/949-954MHz和1880-1885MHz频段，将根据中国移动频率腾退和中国联通、中国电信的频率申请情况，分批次、分区域将904-909MHz/949-954MHz和1780-1785MHz/1875-1880MHz频段分别许可给中国联通和中国电信。
黄金频段：900MHz频段随着用户对数据流量需求的增加，GSM网络承载的语音和流量急剧减少，未来GSM将会退出历史舞台，900MHz频段的重耕利用将是大势所趋。
而900MHz频段由于频率低、覆盖能力强，被称为黄金频段，对于无线网络建设具有非常重要的意义。
而中国联通在新获得5M频谱之后，中国联通将会拥有超过10MHz的低频频段，可以有效承载传统GSM语音、LTE900数据、NB-IoT广连接等多项业务。
将可以利用这900MHz低频段的5MHz 频谱进一步提高城区的深度覆盖，而且可以通过较低成本提高农村的广度覆盖，可以说是巨大的利好。
10-900MHz频段射频隔离器/环行器推荐提示：点击以下型号即可跳转查看具体参数！环形器UIYBCC6060F225~400UIYDC2525A200~3600UIYBDC6060F225~400 UIYCC4550A250~1000UIYBCC5377B300~475UIYDC4242A250~1500300~1500UIYBDC5377B300~475 UIYCC5356AUIYDC5356A300~1500————带线环行器优译创立于中国深圳市，主要生产的产品：射频隔离器、环形器、衰减器、负载、合路器、。
无人机通信频段划分-隔离器、环形器

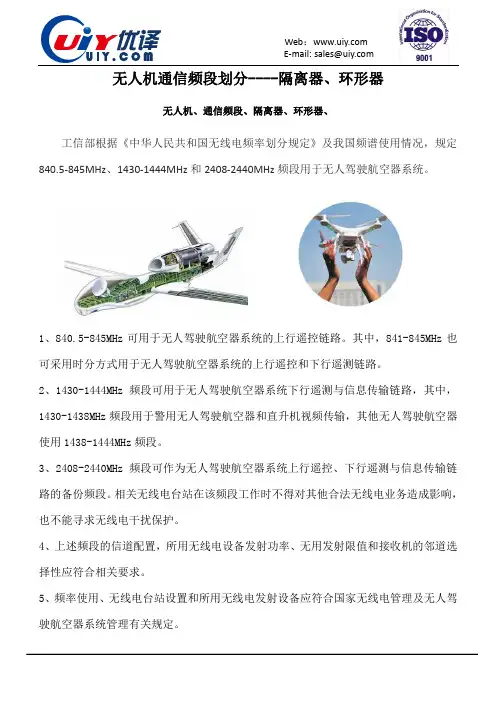

无人机通信频段划分----隔离器、环形器无人机、通信频段、隔离器、环形器、工信部根据《中华人民共和国无线电频率划分规定》及我国频谱使用情况，规定840.5-845MHz、1430-1444MHz和2408-2440MHz频段用于无人驾驶航空器系统。
1、840.5-845MHz可用于无人驾驶航空器系统的上行遥控链路。
其中，841-845MHz也可采用时分方式用于无人驾驶航空器系统的上行遥控和下行遥测链路。
2、1430-1444MHz频段可用于无人驾驶航空器系统下行遥测与信息传输链路，其中，1430-1438MHz频段用于警用无人驾驶航空器和直升机视频传输，其他无人驾驶航空器使用1438-1444MHz频段。
3、2408-2440MHz频段可作为无人驾驶航空器系统上行遥控、下行遥测与信息传输链路的备份频段。
相关无线电台站在该频段工作时不得对其他合法无线电业务造成影响，也不能寻求无线电干扰保护。
4、上述频段的信道配置，所用无线电设备发射功率、无用发射限值和接收机的邻道选择性应符合相关要求。
5、频率使用、无线电台站设置和所用无线电发射设备应符合国家无线电管理及无人驾驶航空器系统管理有关规定。
在此列举一些无人机禁区：机场、高楼林立的CBD、人群聚集的地方、高压线、手机基站、很多人放风筝的地方、钢筋混凝土地面、铁塔、铁矿、深水码头、远离海岸的水面、军事设施等。
市面上以大疆产品为居多，这里简单讲讲，大疆通常为2.4Ghz，也就是约.2400Mhz。
此工作频段位于无人机系统下行链路。
假如你是一位因新奇而去玩的飞手，请注意：远离电场、磁场比较强的设施，防止信号丢失。
下面简单介绍几款隔离器环形器可用于无人机通信频段无人机通信频段隔离器外形尺寸图无人机通信频段环形器指标参数无人机通信频段环形器外形尺寸图以上简单介绍了两款隔离器环形器的指标参数及外形尺寸，无人机通信频段隔离器环形器还有更多尺寸可以选择。
优译主要生产的产品：射频隔离器、环形器、同轴衰减器、负载、合路器、功分器、电桥、滤波器、放大器等微波通讯产品。
射频电路设计理论及应用题集
射频电路设计理论及应用题集一、选择题1. 以下关于射频信号特点的描述，错误的是（）A. 射频信号具有较高的频率，通常在几百kHz到几十GHz范围内B. 射频信号在传输过程中容易受到衰减和干扰C. 射频信号的波长较长，因此其传播特性与低频信号相似D. 射频信号的能量在空间中以电磁波的形式传播答案：C2. 在射频电路中，常用的单位dBm表示（）A. 功率的绝对值B. 功率的相对值，相对于1mW的功率C. 电压的绝对值D. 电压的相对值，相对于1mV的电压答案：B3. 射频传输线的特性阻抗主要取决于（）A. 传输线的长度B. 传输线的材料C. 传输线的几何形状和填充介质D. 传输线上传输的信号频率答案：C4. 以下哪种射频滤波器在通带内具有最平坦的频率响应？（）A. 巴特沃斯滤波器B. 切比雪夫滤波器C. 椭圆滤波器D. 贝塞尔滤波器答案：A5. 射频放大器的增益通常用以下哪种方式表示？（）A. 电压增益B. 电流增益C. 功率增益D. 以上都是答案：D6. 射频电路中的噪声主要来源不包括（）A. 电阻热噪声B. 晶体管散粒噪声C. 电源噪声D. 光噪声答案：D7. 对于射频混频器，以下描述正确的是（）A. 实现信号的频率上变频和下变频B. 只用于将高频信号转换为低频信号C. 输入和输出信号的频率相同D. 不会引入额外的噪声答案：A8. 以下哪种射频振荡器具有较好的频率稳定性？（）A. 考毕兹振荡器B. 克拉泼振荡器C. 晶体振荡器D. 哈特莱振荡器答案：C9. 射频系统中的阻抗匹配的目的是（）A. 最大化信号传输功率B. 减小信号反射C. 提高系统效率D. 以上都是答案：D10. 在射频电路设计中，史密斯圆图主要用于（）A. 计算电路的增益B. 分析电路的噪声性能C. 进行阻抗匹配D. 设计滤波器答案：C11. 以下哪种射频天线具有较宽的带宽？（）A. 偶极子天线B. 微带天线C. 喇叭天线D. 对数周期天线答案：D12. 射频信号的波长与频率的关系是（）A. 波长等于频率除以光速B. 波长等于光速乘以频率C. 波长等于光速除以频率D. 波长与频率无关答案：C13. 射频收发机中的低噪声放大器通常位于（）A. 接收链路的前端B. 接收链路的后端C. 发射链路的前端D. 发射链路的后端答案：A14. 以下哪种因素会导致射频信号的衰减？（）A. 自由空间传播损耗B. 障碍物阻挡C. 大气吸收D. 以上都是答案：D15. 射频功率放大器的效率主要取决于（）A. 工作电压B. 工作电流C. 工作频率D. 输出功率和输入功率的比值答案：D16. 对于射频开关，以下性能指标最重要的是（）A. 插入损耗B. 隔离度C. 开关速度D. 以上都是答案：D17. 以下哪种射频调制方式具有较高的频谱效率？（）A. 幅度调制（AM）B. 频率调制（FM）C. 相位调制（PM）D. 正交幅度调制（QAM）答案：D18. 射频电路中的寄生电容和电感主要来源于（）A. 元器件的物理结构B. 电路布线C. 电路板的材料D. 以上都是答案：D19. 以下关于射频集成电路（RFIC）的优点，错误的是（）A. 尺寸小B. 成本低C. 性能高D. 设计难度小答案：D20. 射频系统中的S参数，S21表示（）A. 输入端口的反射系数B. 输出端口的反射系数C. 正向传输系数D. 反向传输系数答案：C21. 以下关于射频功率分配器的描述，错误的是（）A. 用于将输入功率等分为多个输出端口的功率B. 常见的有威尔金森功率分配器和定向耦合器型功率分配器C. 其性能主要取决于插入损耗和隔离度D. 不会对输入信号的频率和相位产生影响答案：D22. 在射频低通滤波器的设计中，以下哪种结构常用于实现陡峭的截止特性？（）A. 集总参数元件构成的滤波器B. 微带线结构的滤波器C. 声表面波滤波器D. 腔体滤波器答案：D23. 射频压控振荡器（VCO）的输出频率通常由以下哪个因素控制？（）A. 输入电压的幅度B. 输入电压的频率C. 输入电压的相位D. 输入电压的直流偏置答案：A24. 对于射频混频器，以下哪种非线性特性是其实现频率变换的关键？（）A. 乘法特性B. 平方律特性C. 指数特性D. 对数特性答案：A25. 以下哪种射频放大器具有较高的输出功率和效率，但线性度较差？（）A. A 类放大器B. B 类放大器C. C 类放大器D. D 类放大器答案：C26. 射频环形器的主要作用是（）A. 实现信号的单向传输，提高系统的隔离度B. 对输入信号进行滤波和放大C. 改变输入信号的频率和相位D. 分配输入信号的功率到多个输出端口答案：A27. 以下关于射频衰减器的描述，正确的是（）A. 用于增大输入信号的功率B. 可以通过改变电阻值来调节衰减量C. 对输入信号的频率和相位没有影响D. 以上都是答案：C28. 射频带通滤波器的中心频率和带宽主要由以下哪些元件决定？（）A. 电感和电容B. 电阻和电容C. 电感和电阻D. 晶体管和电容答案：A29. 射频锁相环（PLL）中，相位比较器的作用是（）A. 比较输入信号和反馈信号的相位差，并产生误差电压B. 放大输入信号的功率C. 对输入信号进行滤波D. 产生稳定的参考频率答案：A30. 以下哪种射频组件常用于实现阻抗匹配和功率分配的功能？（）A. 巴伦（Balun）B. 功分器（Power Divider）C. 耦合器（Coupler）D. 以上都是答案：D31. 射频开关二极管在导通状态下，其电阻值通常为（）A. 几欧姆到几十欧姆B. 几百欧姆到几千欧姆C. 几兆欧姆到几十兆欧姆D. 无穷大答案：A32. 对于射频滤波器的品质因数（Q 值），以下描述正确的是（）A. Q 值越高，滤波器的选择性越好，但带宽越窄B. Q 值越低，滤波器的选择性越好，但带宽越窄C. Q 值与滤波器的选择性和带宽无关D. Q 值只影响滤波器的插入损耗答案：A33. 以下哪种射频放大器的结构适合在高频下工作，并具有较好的噪声性能？（）A. 共发射极放大器B. 共基极放大器C. 共集电极放大器D. 差分放大器答案：B34. 射频电感器在高频下，其电感值通常会（）A. 增大B. 减小C. 保持不变D. 先增大后减小答案：B35. 以下关于射频电容器的描述，错误的是（）A. 在高频下，其电容值可能会偏离标称值B. 寄生电感会影响其在高频下的性能C. 通常使用陶瓷电容和云母电容在射频电路中D. 其耐压值在射频电路中不是重要参数答案：D36. 射频放大器的稳定性主要取决于（）A. 输入输出阻抗B. 晶体管的参数和电路结构C. 电源电压和电流D. 工作温度和湿度答案：B37. 以下哪种射频组件常用于检测输入信号的功率大小？（）A. 功率探测器（Power Detector）B. 低噪声放大器（LNA）C. 混频器（Mixer）D. 压控振荡器（VCO）答案：A38. 射频集成电路中的电感通常采用以下哪种实现方式？（）A. 螺旋电感B. 片上变压器C. 金属氧化物半导体电感D. 以上都是答案：D39. 对于射频滤波器的插入损耗，以下描述正确的是（）A. 插入损耗越小，滤波器性能越好B. 插入损耗与滤波器的带宽成正比C. 插入损耗只与滤波器的结构有关，与工作频率无关D. 插入损耗是指输入信号功率与输出信号功率的差值答案：A40. 以下哪种射频组件常用于实现信号的上变频和下变频功能？（）A. 乘法器（Multiplier）B. 除法器（Divider）C. 加法器（Adder）D. 减法器（Subtractor）答案：A41. 以下关于射频双工器的描述，错误的是（）A. 用于实现收发信号的同时工作B. 通常由滤波器和开关组成C. 对收发信号的隔离度要求不高D. 能有效避免收发信号之间的干扰答案：C42. 射频PIN二极管在射频电路中的主要作用不包括（）A. 作为开关控制信号的通断B. 用于衰减器调整信号强度C. 构成放大器放大信号D. 进行相位调制答案：D43. 在射频放大器的设计中，为了提高线性度，可以采用（）A. 负反馈技术B. 增加工作电流C. 提高工作电压D. 减少晶体管数量答案：A44. 以下哪种射频组件常用于实现不同频段信号的分离？（）A. 分频器B. 合路器C. 滤波器组D. 以上都是答案：D45. 射频放大器中的增益压缩现象主要是由于（）A. 输入信号过大B. 电源电压不稳定C. 晶体管的非线性特性D. 负载阻抗不匹配答案：C46. 对于射频限幅器，以下描述正确的是（）A. 限制输入信号的功率在一定范围内B. 只对大信号进行限幅，小信号不受影响C. 不会引入额外的噪声D. 对信号的频率和相位没有影响答案：A47. 射频匹配网络的设计目标通常不包括（）A. 实现最大功率传输B. 减小反射系数C. 增加噪声系数D. 优化电路的稳定性答案：C48. 以下哪种射频组件常用于提高信号的纯度和稳定性？（）A. 锁相放大器B. 预放大器C. 选频放大器D. 以上都是答案：D49. 射频隔离器与环形器的主要区别在于（）A. 隔离器是单向传输，环形器是多向传输B. 隔离器的插入损耗更低C. 环形器的工作频率范围更广D. 隔离器能完全阻止反向信号传输答案：D50. 在射频混频器的设计中，为了减少寄生响应，通常会（）A. 优化电路布局B. 选择合适的晶体管C. 采用平衡结构D. 以上都是答案：D51. 射频延迟线的主要作用是（）A. 调整信号的相位B. 产生定时信号C. 延迟信号的传输D. 以上都是答案：D52. 以下关于射频放大器的噪声系数，描述错误的是（）A. 噪声系数越小，放大器的噪声性能越好B. 与放大器的增益无关C. 受输入信号源内阻的影响D. 是衡量放大器内部噪声大小的重要指标答案：B53. 射频检波器通常用于（）A. 从射频信号中提取调制信息B. 检测信号的频率C. 放大信号的功率D. 实现阻抗匹配答案：A54. 对于射频耦合器，以下性能指标较为重要的是（）A. 耦合度和方向性B. 插入损耗和隔离度C. 带宽和中心频率D. 以上都是答案：D55. 以下哪种射频组件常用于实现频率合成？（）A. 直接数字频率合成器（DDS）B. 锁相环频率合成器（PLL）C. 压控振荡器（VCO）D. 以上都是答案：D56. 射频放大器的稳定性判别方法中，常用的是（）A. 波特图法B. 奈奎斯特稳定判据C. S 参数法D. 以上都是答案：D57. 以下关于射频滤波器的群延迟特性，描述正确的是（）A. 反映信号通过滤波器时的相位延迟B. 群延迟越平坦，信号失真越小C. 对于线性相位滤波器，群延迟为常数D. 以上都是答案：D58. 射频放大器的1dB压缩点是指（）A. 输出功率比线性增益下降1dB时的输入功率B. 输出功率比线性增益下降1dB时的输出功率C. 输入功率比线性增益下降1dB时的输入功率D. 输入功率比线性增益下降1dB时的输出功率答案：A59. 以下哪种射频组件常用于实现宽带匹配？（）A. T 型匹配网络B. π型匹配网络C. 渐变线匹配D. 以上都是答案：D60. 射频放大器的三阶交调截点越高，表示（）A. 线性度越好B. 增益越高C. 噪声系数越小D. 带宽越大答案：A61. 以下关于传输线特性阻抗的描述，错误的是（）A. 特性阻抗是传输线的固有属性，与线的长度无关B. 它取决于传输线的几何结构和填充介质的特性C. 对于同轴线，特性阻抗只与内导体和外导体的半径比有关D. 特性阻抗的值可以随着传输信号的频率变化而大幅改变62. 在均匀传输线上，行波状态下的特点是（）A. 沿线电压和电流的幅值不变B. 沿线电压和电流的相位不断变化C. 存在反射波，导致信号失真D. 传输线的输入阻抗等于特性阻抗答案：A63. 传输线的输入阻抗与以下哪个因素无关？（）A. 传输线的长度B. 传输线的特性阻抗C. 终端负载阻抗D. 传输线的材料答案：D64. 对于无损耗传输线，以下描述正确的是（）A. 其电阻和电导都为零B. 信号在传输过程中不会有衰减C. 特性阻抗为纯电阻D. 以上都是答案：D65. 当传输线终端短路时，其输入阻抗为（）A. 零B. 无穷大D. 纯电容答案：C66. 传输线的驻波比等于（）A. 最大电压与最小电压之比B. 最大电流与最小电流之比C. 输入阻抗与特性阻抗之比D. 反射系数的模答案：A67. 在传输线中，反射系数的模等于（）A. 终端负载阻抗与特性阻抗的差值除以它们的和B. 终端负载阻抗与特性阻抗的和除以它们的差值C. 终端负载阻抗除以特性阻抗D. 特性阻抗除以终端负载阻抗答案：A68. 以下哪种传输线常用于高频和微波领域？（）A. 双绞线B. 同轴线C. 平行双线D. 微带线答案：D69. 传输线的衰减常数主要取决于（）A. 传输线的电阻和电导B. 传输线的电感和电容C. 传输线的特性阻抗D. 传输信号的频率答案：A70. 对于有损传输线，以下说法错误的是（）A. 信号在传输过程中会有功率损耗B. 其特性阻抗是复数C. 输入阻抗始终等于特性阻抗D. 衰减常数不为零答案：C71. 当传输线终端开路时，沿线电压和电流的分布特点是（）A. 电压和电流均为驻波B. 电压为驻波，电流为行波C. 电压为行波，电流为驻波D. 电压和电流均为行波答案：A72. 传输线的相速度是指（）A. 信号在传输线上的传播速度B. 等于光速除以传输线的折射率C. 与传输线的特性阻抗有关D. 以上都是答案：D73. 在传输线的匹配中，常用的匹配方法不包括（）A. 串联电感或电容B. 并联电感或电容C. 改变传输线的长度D. 增加传输线的损耗答案：D74. 以下关于传输线的色散特性，描述正确的是（）A. 不同频率的信号在传输线上的传播速度不同B. 只存在于有损传输线中C. 对信号的传输没有影响D. 可以通过增加传输线的长度来消除答案：A75. 传输线的特性阻抗为50 欧姆，终端负载为100 欧姆，此时的反射系数为（）A. 1/3B. -1/3C. 1/2D. -1/2答案：A76. 当传输线的长度远小于信号波长时，传输线可以近似看作（）A. 集总参数电路B. 分布参数电路C. 电感元件D. 电容元件答案：A77. 以下哪种情况会导致传输线上出现严重的反射？（）A. 终端负载阻抗等于特性阻抗B. 终端负载阻抗为纯电阻且远大于特性阻抗C. 终端负载阻抗为纯电阻且接近特性阻抗D. 终端负载阻抗为复数且实部等于特性阻抗答案：B78. 传输线的群速度表示（）A. 多个频率分量合成信号的传播速度B. 单一频率信号的传播速度C. 信号能量的传播速度D. 以上都是答案：C79. 对于微带线，以下因素对其特性阻抗影响较大的是（）A. 线宽和介质厚度B. 线长和介质材料C. 工作频率和终端负载D. 以上都是答案：A80. 传输线的输入阻抗在某一频率下呈现感性，此时可以通过（）来实现匹配。
三端口环形器的应用
一、概述1、环形器的定义：环行器是一个有单向传输特性的三端口器件，它表明器件从1 到2，从2 到3 和从3 到1 是导通的，反过来信号从2到1，从3到2和从1到3是隔离的。
改变铁氧体偏置场的方向可改变信号导通的方向在环行器的一个端口端接匹配负载就可以作为隔离器。
环形器由磁化的铁氧体片、传输线和输入输出连接器组成。
环形器2、环形器的特点：环行器的突出特点是单向传输高频信号能量，它控制电磁波沿某一环行方向传输，而这种单向传输高频信号能量的特性，正是由于采用了铁氧体旋磁材料。
多用于高频功率放大器的输出端与负载之间，起到各自独立，互相“隔离”的作用。
负载阻抗在变化甚至开路或短路的情况下都不影响功放的工作状态，从而保护了功率放大器。
环形器它具有体积小、频带宽、插损小等特点，因而应用十分广泛，可用于雷达/通讯系统里使收/发信号互相隔离，收发可共用同一个天线。
3、环形器技术指标：1、频率范围Frequency Range2、插入损耗Insertion Loss3、反向隔离Isolation4、驻波比VSWR5、输入/输出连接器形式Connector type6、承受功率Power7、工作温度Operating Temperature8、尺寸Dimension二、环行器的应用1、作为隔离器使用当三端口环行器的一个端口在匹配的负载端接时，它可以用作隔离器使用，因为信号可以在其余端口之间仅在一个方向上行进。
隔离器用于屏蔽其输入侧的设备免受其输出侧的条件的影响；例如，以防止微波源由失配的负载失谐。
2、作为双工器使用在雷达中，环形器被用作一种类型的双工器，以将信号从发射机路由到天线以及从天线到接收机，而不允许信号直接从发射机到达接收机，来自发射机的信号被直接送到天线发射出去；同样来自天线的接收信号也会直接进入到接收机。
只要环行器有足够的隔离度，那么发射机的信号就不会进入接收机。
为了提高收发隔离度，可以适当增加环行器的级数。
隔离器环形器的峰值问题及解决办法
隔离器环形器的峰值问题及解决办法概述：环行器和隔离器是由铁氧体制成的各向异性的微波无源的器件。
环行器是个三端口器件，隔离器是二端口器件，将环行器的其中一端接上匹配负载，就成了隔离器。
环形器隔离器环行器和隔离器是一类微波铁氧体器件，通过铁氧体控制微波信号的传输。
由于其具有非互易性，正向插损很小，而反向时则能量绝大部分被吸收。
环行器和隔离器依靠磁场来完成非互易性的工作，但仅有磁场而没有微波铁氧体，微波信号的传输仍然可以互易。
器件中的微波铁氧体决定了它的谐振频率。
原理：隔离器环行器单向传输的原理，是由于采用了铁氧体旋磁材料。
这种材料在外加高频波场与恒定直流磁场共同作用下，产生旋磁特性（又称张量磁导率特性）。
正是这种旋磁特性，使在铁氧体中传播的电磁波发生极化的旋转（法拉第效应），以及电磁波能量强烈吸收（铁磁共振），正是利用这个旋磁现象，制做出结型隔离器、环行器。
它具有体积小、频带宽、插损小等特点，因而应用十分广泛。
隔离器环形器的技术指标参数：1、频率范围Frequency Range2、插入损耗Insertion Loss3、反向隔离Isolation4、驻波比VSWR5、输入/输出连接器形式Connector type6、承受功率Power7、工作温度Operating Temperature8、尺寸Dimension隔离器环形器峰值问题一、问题描述：对于相对频宽小于15％的低场环行器和隔离器，一般都不会出现峰值（及高次模）。
对于大于25％宽频时，有人认为铁氧体结环行器，相当于开路谐振器。
在这个谐振器中有混合谐振模、即高次模，这个高次模在中心导体和接地面间的纵向不均匀，磁场磁化不均匀，它扰乱了铁氧体环行器的场分布，同时，还有大量辐射能量，还由于高次模的产生使输入、输出电路中的阻抗元件直接耦合，还能形成附谐振电路。
在这个谐振频率使损耗加大，使输出的相位发生旋转，破坏隔离器环行器的特性。
二、解决方法：1，中心导体不能偏离对称面，保证中心导体的中心与样品圆心同心合一。
光无源器件常见类型
就是不含光能源的光功能的器件，是光纤通信设备的重要组成部分，也是其它光纤应用领域不可缺少的元器件。
因其具有高回波损耗、低插入损耗、高可靠性、稳定性、机械耐磨性和抗腐蚀性、易于操作等特点，广泛应用于长距离通信、区域网络及光纤到户、视频传输、光纤感测等等领域。
光无源器件在光路中都要消耗能量，插入损耗是其主要性能指标。
光无源器件包括光纤连接器、光开关、光衰减器、光纤耦合器、波分复用器、光调制器、光滤波器、光隔离器、光环行器等。
它们在光路中分别可实现连接、能量衰减、反向隔离、分路或合路、信号调制、滤波等功能。
光无源器件有很多种，本文将讲述常用的几种—光纤衰减器、光纤环形器、光纤准直器、光纤隔离器、光纤传感器、光纤合束器和光纤起偏器。
光纤衰减器是一种非常重要的纤维光学无源器件，是光纤CATV中的一个不可缺少的器件。
从市场需求的角度看，一方面光衰减器正向着小型化、系列化、低价格方向发展。
另一方面由于普通型光衰减器已相当成熟，光衰减器正向着高性能方向发展，如智能化光衰减器，高回损光衰减器等。
到目前为止市场上已经形成了固定式、步进可调式、连续可调式及智能型光衰减器四种系列。
任何光纤系统传输数据的能力取决于接收器的光功率，如下图所示，其显示了接收光功率作用下的数据链路误码率。
（误码率是信噪比的倒数，例如误码率越高表示信噪比的信号越低。
）无论功率过高或者过低都会导致较高的误码率。
功率过高，接收放大器饱和，功率过低，可能会干扰信号产生噪音等问题。
光纤衰减器主要用于调整光功率到所需标准。
光纤环形器光纤环形器为非互易设备，只能沿单方向环行，反方向是隔离的。
光纤环形器除了有多个端口外,其工作原理与光纤隔离器类似,也是一种单项传输器件,主要用于单纤双向传输系统和光分插复用器中。
光纤准直器光纤准直器由尾纤与自聚焦透镜精确定位而成。
它可以将光纤内的传输光转变成准直光(平行光)，或将外界平行(近似平行)光耦合至单模光纤内。
适用于扩展以及校准光纤端的输出光束，或耦合两光纤光束的装置。
射频隔离器环形器在使用过程中的注意事项及常见问题解决
射频隔离器：是一类微波铁氧体器件，通过铁氧体控制微波信号的传输。
由于其具有非互易性，正向插损很小，而反向时则能量绝大部分被吸收。
隔离器依靠磁场来完成非互易性的工作，但仅有磁场而没有微波铁氧体，微波信号的传输仍然可以互易，器件中的微波铁氧体决定了它的谐振频率。
环行器：环行器单向传输的原理，是由于采用了铁氧体旋磁材料。
这种材料在外加高频波场与恒定直流磁场共同作用下，产生旋磁特性（又称张量磁导率特性）。
正是这种旋磁特性，使在铁氧体中传播的电磁波发生极化的旋转（法拉第效应），以及电磁波能量强烈吸收（铁磁共振），正是利用这个旋磁现象，制做出结型隔离器、环行器。
它具有体积小、频带宽、插损小等特点，因而应用十分广泛。
射频隔离器环行器在实际应用过程中，我们常常在使用隔离器/环形器过程中会遇到一些困扰及一些问题，下面简单罗列了一些我们时常会遇到的一些问题，及隔离器/环形器在使用过程中应注意的事项：1、环形器上下行切换响应时间是多少？解答：无缝切换，无延时，发射和接收是两路信号，互不干扰，不存在时间。
2、隔离器环行器的使用寿命大概多长时间？解答：隔离器与环行器是磁性器件，容易受外界对磁场有干扰的材料影响（比如铁、钢、带磁性材料的产品等），如果没有这些材料的影响，一般使用5年以上是没问题的。
3、四端口环形器怎么使用？解答：四端口环形器一般1端口接发射，2端口接天线，3端口接收，4端口可检测信号（或有信号接入设备）。
4、当表贴环形器/隔离器端口阻抗不匹配时，可以怎么改善？解答：当表贴隔离器/环形器端口阻抗不匹配时，我们可以通过串联或者并联电阻来改善Ω值；1、当Ω值偏小时，可以串联个电阻，使Ω值变大；2、当Ω值偏大时，可以并联个电阻，使Ω值变小；5、表贴隔离器/环形器的安装方法？解答：表贴隔离器/环形器可以过回流焊贴装。
关于它的焊盘设计，首先，可以根据引脚大小每个引脚做一个焊盘，比如环形器引脚为φ1.2mm，我们可以做一个1.5mm的焊盘；然后底部也一样做一个焊盘，底部接地，如下图建议所示：6、微带隔离器/环形器是使用什么方法焊接？解答：微带隔离器环行器一般使用金丝键合安装。
环形器原理及规格推荐
概述：环形器和隔离器是一类微波铁氧体器件，通过铁氧体控制微波信号的传输。
隔离器是一个有单向传输特性的二端口器件（如图）。
环形器是一个有单向传输特性的三端口器件（如图）。
隔离器环行器它具有体积小、频带宽、插损小等特点，因而应用十分广泛。
SMA接头环形器 N接头隔离器环行器原理：环形器的存在是因为发射和接收信号共用一个天线，就要用环形器把信号区分来，使得从发射机里发射到天线上去的信号直接上天线，不至于到接收机里面去，从天线上接收的信号到接收机里面，不至于到发射机。
环形器运用的是1/4波长的一个微波原理。
主要生产的环行器有以下几种连接形式：多种封装类型均可制定包含6G频率环行器，欢迎致电咨询。
下面简单介绍几款不同封装形式包含6G频率的环行器：0.7-10.0GHz表贴环形器指标参考：Model Number Freq.Range(MHz)Insertion LossMax(dB)IsolationMin(dB)VSWRMaxForwardPower(W)ReversePower(W)ConnectorTypeTemp.(°C)UIYSC12A703T748 703 ~ 748 0.5 18 1.3 30 30 SMT -40 ~ +85 UIYSC12A758T803 758 ~ 803 0.5 18 1.3 30 30 SMT -40 ~ +85 UIYSC12A791T862 791 ~ 862 0.5 20 1.25 30 30 SMT -40 ~ +85 UIYSC12A824T894 824 ~ 894 0.5 20 1.25 30 30 SMT -40 ~ +85 UIYSC12A880T960 880 ~ 960 0.5 20 1.25 30 30 SMT -40 ~ +85 UIYSC12A1230T1250 1230 ~ 1250 0.4 20 1.25 30 30 SMT -40 ~ +85 UIYSC12A1330T1390 1330 ~ 1390 0.4 20 1.25 30 30 SMT -40 ~ +85 UIYSC12A1427T1517 1427 ~ 1517 0.4 20 1.25 30 30 SMT -40 ~ +85 UIYSC12A1565T1585 1565 ~ 1585 0.3 23 1.2 30 30 SMT -40 ~ +85 UIYSC12A1616T1620 1616 ~ 1620 0.3 23 1.2 30 30 SMT -40 ~ +85 UIYSC12A1710T1785 1710 ~ 1785 0.3 23 1.2 30 30 SMT -40 ~ +85 UIYSC12A1710T2170 1710 ~ 2170 0.5 18 1.3 30 30 SMT -40 ~ +85 UIYSC12A1805T1880 1805 ~ 1880 0.3 23 1.2 30 30 SMT -40 ~ +85 UIYSC12A1920T1990 1920 ~ 1990 0.3 23 1.2 30 30 SMT -40 ~ +85 UIYSC12A2110T2170 2110 ~ 2170 0.3 23 1.2 30 30 SMT -40 ~ +85Model Number Freq.Range(MHz)Insertion LossMax(dB)IsolationMin(dB)VSWRMaxForwardPower(W)ReversePower(W)ConnectorTypeTemp.(°C)UIYSC12A2300T2500 2300 ~ 2500 0.3 23 1.2 30 30 SMT -40 ~ +85 UIYSC12A2400T2600 2400 ~ 2600 0.3 23 1.2 30 30 SMT -40 ~ +85 UIYSC12A2496T2690 2496 ~ 2690 0.3 23 1.2 30 30 SMT -40 ~ +85 UIYSC12A2500T2700 2500 ~ 2700 0.3 23 1.2 30 30 SMT -40 ~ +85 UIYSC12A2700T3100 2700 ~ 3100 0.5 20 1.25 30 30 SMT -40 ~ +85 UIYSC12A2900T3300 2900 ~ 3300 0.4 20 1.25 30 30 SMT -40 ~ +85 UIYSC12A31T36 3100 ~ 3600 0.4 20 1.25 30 30 SMT -40 ~ +85 UIYSC12A33T36 3300 ~ 3600 0.3 23 1.2 30 30 SMT -40 ~ +85 UIYSC12A37T42 3700 ~ 4000 0.3 23 1.2 30 30 SMT -40 ~ +85 UIYSC12A42T44 4200 ~ 4400 0.3 21 1.2 30 30 SMT -40 ~ +85 UIYSC12A44T5 4400 ~ 5000 0.4 20 1.25 30 30 SMT -40 ~ +85 UIYSC12A48T5 4800 ~ 5000 0.3 23 1.2 30 30 SMT -40 ~ +85 UIYSC12A5T55 5000 ~ 5500 0.3 23 1.2 30 30 SMT -40 ~ +85 UIYSC12A5T6 5000 ~ 6000 0.4 20 1.25 30 30 SMT -40 ~ +85 UIYSC12A55T6 5500 ~ 6000 0.3 23 1.2 30 30 SMT -40 ~ +85 UIYSC12A58T62 5800 ~ 6200 0.4 20 1.25 30 30 SMT -40 ~ +85 UIYSC12A62T68 6200 ~ 6800 0.4 20 1.25 30 30 SMT -40 ~ +85 UIYSC12A65T7 6500 ~ 7000 0.4 20 1.25 30 30 SMT -40 ~ +85 UIYSC12A7T8 7000 ~ 8000 0.4 20 1.25 30 30 SMT -40 ~ +85 UIYSC12A79T84 7900 ~ 8400 0.4 20 1.25 30 30 SMT -40 ~ +85 UIYSC12A85T95 8500 ~ 9500 0.4 20 1.25 30 30 SMT -40 ~ +85 UIYSC12A9T10 9000 ~ 10000 0.4 20 1.25 30 30 SMT -40 ~ +85 ✧List are specify frequency range and other ranges available.✧Please enter below information when inquiry and mark * is must.* 1. The specific frequency range* 2. Power handling (Forward, Reverse, Peak, etc.).3. Other special request if have (Insertion Loss, Isolation, VSWR, Temperature, Dimension, etc.)0.7-10.0GHz表贴环形器机械图：0.7-10.0GHz带线环行器频率指标参考：Model NumberTemp.(°C)(MHz) Max(dB) Min(dB)Max Power(W) Power(W)TypeUIYDC1212B703T748 703 ~ 748 0.5 18 1.3 60 60 TAB -40 ~ +85 UIYDC1212B758T803 758 ~ 803 0.5 18 1.3 60 60 TAB -40 ~ +85 UIYDC1212B791T862 791 ~ 862 0.5 20 1.25 60 60 TAB -40 ~ +85 UIYDC1212B824T894 824 ~ 894 0.5 20 1.25 60 60 TAB -40 ~ +85 UIYDC1212B880T960 880 ~ 960 0.5 20 1.25 60 60 TAB -40 ~ +85 UIYDC1212B1230T1250 1230 ~ 1250 0.4 20 1.25 60 60 TAB -40 ~ +85 UIYDC1212B1330T1390 1330 ~ 1390 0.4 20 1.25 60 60 TAB -40 ~ +85 UIYDC1212B1427T1517 1427 ~ 1517 0.4 20 1.25 60 60 TAB -40 ~ +85 UIYDC1212B1565T1585 1565 ~ 1585 0.3 23 1.2 60 60 TAB -40 ~ +85 UIYDC1212B1616T1620 1616 ~ 1620 0.3 23 1.2 60 60 TAB -40 ~ +85 UIYDC1212B1710T1785 1710 ~ 1785 0.3 23 1.2 60 60 TAB -40 ~ +85 UIYDC1212B1710T2170 1710 ~ 2170 0.5 18 1.3 60 60 TAB -40 ~ +85 UIYDC1212B1805T1880 1805 ~ 1880 0.3 23 1.2 60 60 TAB -40 ~ +85 UIYDC1212B1920T1990 1920 ~ 1990 0.3 23 1.2 60 60 TAB -40 ~ +85 UIYDC1212B2110T2170 2110 ~ 2170 0.3 23 1.2 60 60 TAB -40 ~ +85 UIYDC1212B2300T2500 2300 ~ 2500 0.3 23 1.2 60 60 TAB -40 ~ +85 UIYDC1212B2400T2600 2400 ~ 2600 0.3 23 1.2 60 60 TAB -40 ~ +85 UIYDC1212B2496T2690 2496 ~ 2690 0.3 23 1.2 60 60 TAB -40 ~ +85 UIYDC1212B2500T2700 2500 ~ 2700 0.3 23 1.2 60 60 TAB -40 ~ +85 UIYDC1212B2700T3100 2700 ~ 3100 0.5 20 1.25 60 60 TAB -40 ~ +85 UIYDC1212B2900T3300 2900 ~ 3300 0.4 20 1.25 60 60 TAB -40 ~ +85 UIYDC1212B3100T3600 3100 ~ 3600 0.4 20 1.25 60 60 TAB -40 ~ +85 UIYDC1212B3300T3600 3300 ~ 3600 0.3 23 1.2 60 60 TAB -40 ~ +85 UIYDC1212B3700T4200 3700 ~ 4000 0.3 23 1.2 60 60 TAB -40 ~ +85 UIYDC1212B4200T4400 4200 ~ 4400 0.3 21 1.2 60 60 TAB -40 ~ +85 UIYDC1212B4400T5000 4400 ~ 5000 0.4 20 1.25 60 60 TAB -40 ~ +85 UIYDC1212B4800T5000 4800 ~ 5000 0.3 23 1.2 60 60 TAB -40 ~ +85 UIYDC1212B5000T5500 5000 ~ 5500 0.3 23 1.2 60 60 TAB -40 ~ +85 UIYDC1212B5000T6000 5000 ~ 6000 0.4 20 1.25 60 60 TAB -40 ~ +85 UIYDC1212B5500T6000 5500 ~ 6000 0.3 23 1.2 60 60 TAB -40 ~ +850.7-10.0GHz带线环行器机械图：5.8-10.0GHz带线环行器频率指标参考：Model NumberTemp.(°C) (GHz) Max(dB) Min(dB)Max Power(W) Power(W)TypeUIYDC815A58T62 5.8 ~ 6.2 0.5 20 1.25 30 30 TAB -40 ~ +85 UIYDC815A6T8 6.0 ~ 8.0 0.6 17 1.35 30 30 TAB -40 ~ +85 UIYDC815A71T95 7.1 ~ 9.5 0.6 15 1.45 30 30 TAB -40 ~ +85 UIYDC815A77T88 7.7 ~ 8.8 0.4 20 1.25 30 30 TAB -40 ~ +85 UIYDC815A79T84 7.9 ~ 8.4 0.3 23 1.2 30 30 TAB -40 ~ +85 UIYDC815A8T85 8.0 ~ 8.5 0.3 23 1.2 30 30 TAB -40 ~ +85 UIYDC815A85T95 8.5 ~ 9.5 0.35 23 1.2 30 30 TAB -40 ~ +85 UIYDC815A9T10 9.0 ~ 10.0 0.35 23 1.2 30 30 TAB -40 ~ +85 UIYDC815A93T10 9.3 ~ 10.0 0.35 23 1.2 30 30 TAB -40 ~ +85✧List are specify frequency range and other ranges available.✧Please enter below information when inquiry and mark * is must.* 1. The specific frequency range* 2. Power handling (Forward, Reverse, Peak, etc.). 3. Other special request if have (Insertion Loss, Isolation, VSWR, Temperature, Dimension, etc.)5.8-10.0GHz带线环行器机械图：4.0-7.2GHz同轴环行器指标参考：Model NumberTemp.(°C)(GHz) Max(dB) Min(dB)Max Power(W) Power(W)Type UIYCC1522A40T42SF 4.0 ~ 4.2 0.3 23 1.2 60 60 SMA-F -40 ~ +85 UIYCC1522A4T5NF 4.0 ~ 5.0 0.5 18 1.3 60 60 N-F -40 ~ +85 UIYCC1522A42T47SF 4.2 ~ 4.7 0.35 23 1.2 60 60 SMA-F -40 ~ +85 UIYCC1522A44T5SF 4.4 ~ 5.0 0.4 18 1.3 60 60 SMA-F -40 ~ +85 UIYCC1522A45T55NF 4.5 ~ 5.5 0.5 18 1.3 60 60 N-F -40 ~ +85 UIYCC1522A44T51SF 4.4 ~ 5.1 0.4 18 1.3 60 60 SMA-F -40 ~ +85 UIYCC1522A47T52SF 4.7 ~ 5.2 0.35 23 1.2 60 60 SMA-F -40 ~ +85 UIYCC1522A5T55SF 5.0 ~ 5.5 0.3 23 1.2 60 60 SMA-F -40 ~ +85 UIYCC1522A5T6SF 5.0 ~ 6.0 0.4 20 1.25 60 60 SMA-F -40 ~ +85 UIYCC1522A5T6NF 5.0 ~ 6.0 0.5 18 1.3 60 60 N-F -40 ~ +85 UIYCC1522A5T7SF 5.0 ~ 7.0 0.5 18 1.3 60 60 SMA-F -40 ~ +85 UIYCC1522A51T585SF 5.1 ~ 5.85 0.35 23 1.2 60 60 SMA-F -40 ~ +85 UIYCC1522A55T6SF 5.5 ~ 6.0 0.3 23 1.2 60 60 SMA-F -40 ~ +85 UIYCC1522A565T715SF 5.65 ~ 7.15 0.5 18 1.35 60 60 SMA-F -40 ~ +85 UIYCC1522A57T59SF 5.7 ~ 5.9 0.3 23 1.2 60 60 SMA-F -40 ~ +85 UIYCC1522A58T72SF 5.8 ~ 7.2 0.4 20 1.25 60 60 SMA-F -40 ~ +85 ✧List are specify frequency range and other ranges available.✧Please enter below information when inquiry and mark * is must.* 1. The specific frequency range* 2. Power handling (Forward, Reverse, Peak, etc.)* 3. Connect type (SMA Male/ Female, N Male/ Female, etc.). 4. Other special request if have (Insertion Loss, Isolation, VSWR, Temperature, Dimension, etc.)4.0-7.2GHz同轴环行器机械图：更多微波通讯产品：同轴隔离器、嵌入式（带线）隔离器、宽带隔离器、双节隔离器、表面封装（SMT）隔离器、微带（基片）隔离器、波导隔离器、高功率隔离器、同轴衰减器、同轴终端（负载）、滤波器、放大器、功分器、电桥、定向耦合器、波导同轴转换、双工器/三工器等可参考优译官网。
环形器测试可能出现的问题及解决办法
1、环形器的定义：环行器是一个有单向传输特性的三端口器件，它表明器件从 1 到2，从 2 到 3 和从 3 到1 是导通的，反过来信号从2到1，从3到2和从1到3是隔离的。
改变铁氧体偏置场的方向可改变信号导通的方向在环行器的一个端口端接匹配负载就可以作为隔离器。
环形器由磁化的铁氧体片、传输线和输入输出连接器组成。
环形器以下简单说明环形器安装可能出现的问题及问题分析：1、环形器安装：如果信号直接从输入端到接收端，判断：①天线和环形器是否开路②环形器方向是否接反了③天线是坏的2、环形器＋衰减器：②端口要接300W匹配负载，未接匹配负载③端会烧坏(②端口开路③端口会烧掉)。
2、表贴环形器安装方法：阻抗匹配50Ω，前面N多元器件，阻抗不匹配也是不可用。
端口阻抗匹配要5OΩ，阻抗大了并联，阻抗小了串联一个电阻。
带线、表贴连接形式的隔离器环形器的阻抗匹配都是50Ω。
环形器3个端口都是50Ω，隔离器2个端口都是50Ω。
端口要做焊盘，引脚用来固定。
底部要做焊盘，起固定、接地作用。
表贴环形器外表接地，线路板（PCB板）大于表贴的端口。
刷锡膏贴上去过回流焊。
注意表贴环形器/隔离器底部要做个缺口，焊盘要比器件底部稍小一点，过回流焊锡会流出来，流到端口就会发生短路。
环形器技术指标：优译主要生产：同轴隔离器、嵌入式（带线）隔离器、宽带隔离器、双节隔离器、表面封装（SMT）隔离器、微带（基片）隔离器、波导隔离器、高功率隔离器、同轴环形器、带线环形器、宽带环形器、双节环形器、表贴环形器、微带环形器、高功率环形器、同轴衰减器、同轴负载、滤波器、电桥、耦合器、双工器等微波通讯产品。
高隔离度隔离器-射频隔离器
高隔离度隔离器射频隔离器
高隔离度隔离器、同轴隔离器、射频隔离器、微波隔离器
同轴隔离器:
●频率范围300-1875 MHz
●产品尺寸：35×38×15（MM）
●应用于民用,军事,航天,空间技术等
●低插损,高隔离器,高功率
●可按客户要求订制生产
低频率12MHz至1300MHz,包括FM,VHF,UHF等
从上表可看出同轴隔离器的隔离度可高达30db及以上，下面是某些频段高隔离度隔离器的具体指标参数（更多频段没有一一列举，有需求可联系我们）。
UIYCI3538A UIYCI3556A 860-872MHz 900-930MHz 同轴隔离器指标参数：
UIYCI3538A UIYCI3556A 同轴隔离器规格尺寸：
UIYCI3538A
UIYCI3556A
高隔离度隔离器实物图：
关于环形器隔离器的概述：
环行器和隔离器是一类微波铁氧体器件，通过铁氧体控制微波信号的传输。
由于其具有非互易性，正向插损很小，而反向时则能量绝大部分被吸收。
环行器和隔离器依靠磁场来完成非互易性的工作，但仅有磁场而没有微波铁氧体，微波信号的传输仍然可以互易。
器件中的微波铁氧体决定了它的谐振频率。
提高隔离器隔离度的的方法：
在系统中，有时需要高隔离度的隔离器，往往这些隔离度还不能满足所有的需求，这时，我们可以通过两个单节隔离器串联的方式来实现，我们称之为双节隔离器。
它的隔离度为两个单节隔离器的隔离度的叠加，插损也是两个隔离器的插损的叠加，但是驻波不变。
下图为一些双节隔离器实物图：
更多产品可参考优译官网：。
射频隔离器环形器应用于5G、VHF、UHF、FM等通讯领域-频率范围：10MHz-110GHz
一、概述：1、射频隔离器/环形器的定义：环形器和隔离器是由铁氧体制成的各向异性的微波无源的器件。
环形器是个三端口器件，隔离器是二端口器件，将环形器的其中一端接上匹配负载，就成了隔离器。
隔离器端口构建图环形器端口构件图2、隔离器/环形器的应用：（1）隔离器常用在微波信号传输系统中，尤其要用于功放的输出级，防止设备输出端过大的反射信号对前级的影响。
（2）环形器通常可作为双工器使用,在环形器的一个端口接上匹配的负载，也可作为隔离器使用实物图如下：同轴环行器同轴隔离器产品实物图：产品实物图：5、当下的5G时代，隔离器/环行器产品当然也是不可或缺的一部分产品，目前都指向小型外形尺寸图：表贴隔离器Model Number Freq.Range(MHz)InsertionLossMax(dB)IsolationMin(dB)VSWRMaxForwardPower(W)ReversePower(W)ConnectorTypeTemp.(°C)UIYSI10A2496T26902496 ~ 26900.321 1.23010SMT-40 ~ +85 UIYSI10A32T343200 ~ 34000.321 1.23010SMT-40 ~ +85 UIYSI10A33T363300 ~ 36000.3520 1.253010SMT-40 ~ +85 UIYSI10A34T363400 ~ 36000.321 1.23010SMT-40 ~ +85 UIYSI10A47T54700 ~ 50000.321 1.23010SMT-40 ~ +85 UIYSI10A48T54800 ~ 50000.321 1.23010SMT-40 ~ +85外形尺寸图：实物图：6、在欧洲频谱分配中，其中700MHz 也是5G 广覆盖的频段，也可使用如下表贴环形器：Model NumberFreq. Range (MHz)Insertion Loss Max(dB)Isolation Min(dB)VSWR MaxForward Power(W)Reverse Power(W)Connector TypeTemp.(°C)UIYSC25A700T750 700 ~ 750 0.3 23 1.2 100 100 SMT -30 ~ +70 UIYSC25A700T800700 ~ 8000.4201.25100100SMT-30 ~ +70Mechanical Drawing7、5G 毫米波频段24.25-27.5GHz 微带隔离器/环形器：Model Number Freq. Range (GHz) Insertion Loss Max(dB)Isolation Min(dB) VSWR Max Forward Power(W)Reverse Power(W)Connector Type Temp.(°C) UIYMI56A22T26 22 ~ 26 0.7 17 1.35 10 3 Microstrip -55 ~ +85 UIYMI56A2425T27524.25 ~ 27.50.7171.35103Microstrip-55 ~ +85Mechanical DrawingΦ3.1 [1.185]Φ25.4 [1.000]M:UIYXXXXXXX 123XXXXXXXXXX N:XXXXXXXXXΦ25.4 [1.000]9.0 [.354]Φ23.5 [.925]Recommended Land Pattern120°Φ1.2 [.047]1.5 [.059]50 ohm LinesΦ20.0 [.787]Φ27.0 [1.063]微带环行器：优译成立于2003年，注册资金2亿元人民币，是一家集军民用微波通信器件研发、生产、销售和技术服务于一体的综合性企业，优译公司生产的产品频率范围从10MHz到110GHz，功率可高达20KW，广泛应用于军事、航天航空、遥感测控、民用通信等领域。
环形器的工作原理
环形器的工作原理-标准化文件发布号：（9556-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII一、概述：环形器的突出特点是单向传输高频信号能量，它控制电磁波沿某一环行方向传输，多用于高频功率放大器的输出端与负载之间，起到各自独立，互相“隔离”的作用。
负载阻抗在变化甚至开路或短路的情况下都不影响功放的工作状态，从而保护了功率放大器。
环形器它具有体积小、频带宽、插损小等特点，因而应用十分广泛，可用于雷达/通讯系统里使收/发信号互相隔离，收发可共用同一个天线。
二、环形器原理基本原理：首先将变送器或仪表的信号，通过半导体器件调制变换，然后通过光感或磁感器件进行隔离转换，然后再进行解调变换回隔离前原信号，同时对隔离后信号的供电电源进行隔离处理。
保证变换后的信号、电源、地之间绝对独立。
环形器单向传输的原理，是由于采用了铁氧体旋磁材料。
这种材料在外加高频波场与恒定直流磁场共同作用下，产生旋磁特性（又称张量磁导率特性）。
正是这种旋磁特性，使在铁氧体中传播的电磁波发生极化的旋转（法拉第效应），以及电磁波能量强烈吸收（铁磁共振），正是利用这个旋磁现象，制做出结型隔离器、环形器。
它具有体积小、频带宽、插损小等特点，因而应用十分广泛。
非线性特性在射频和微波无源器件中，环形器和隔离器的非线性特性比较差，但是，这些器件又往往被用于大功率场合。
环形器和隔离器的非线性特性体现在谐波、正向互调(包括接收频段和发射频段)、接收频段发射互调、反向互调等。
1、谐波在大功率单载信号(f1)的作用下，环形器和隔离器会产生谐波(2f1、3f1等)。
谐波的大小可用绝对值或相对值来表示，但同时必须说明载频的幅度。
研究环形器和隔离器谐波的意义，在于可以充分了解系统间干扰的来源。
另一重要意义是因为二次谐波是产生三阶互调的前提，如果能定量的了解环形器和隔离器的谐波特性，则可以正确设置系统中滤波器和双工器的带外抑制值，以准确的控制系统成本。
射频隔离器环形器的常用频率划分
射频隔离器环形器的常用频率划分
射频隔离器、同轴隔离器、同轴环形器、带线环形器、带线隔离器、宽带隔离器、
宽带环形器、嵌入式隔离器、嵌入式环形器
概述：
射频环形器和隔离器是一类微波铁氧体器件，通过铁氧体控制微波信号的传输。
隔离器是一个有单向传输特性的二端口器件（如图1）。
环形器是一个有单向传输特性的三端口器件（如图2）。
隔离器环形器它具有体积小、频带宽、插损小等特点，因而应用十分广泛。
关于环形器隔离器的概述：
环形器和隔离器是一类微波铁氧体器件，通过铁氧体控制微波信号的传输。
由于其具有非互易性，正向插损很小，而反向时则能量绝大部分被吸收。
环形器和隔离器依靠磁场来完成非互易性的工作，但仅有磁场而没有微波铁氧体，微波信号的传输仍然可以互易。
器件中的微波铁氧体决定了它的谐振频率。
优译提供隔离器，环形器，滤波器，合路器，负载，衰减器，放大器等微波通信产品，生产的产品频率范围从300KHz 至110GHz，功率高可达20KW，包括嵌入式，同轴，贴片SMT，微带等。
由于产品较多，所涉及到产品频率、指标参数、功率、接头形式等可参考优译有限公司官
网.。
环行器 隔离器在微波通信中的应用
ＤｅＶｅｌｏｐｍｅｎｔ Ｄｉｒｅｃｔｉｏｎ ０ｆ
Ｍａｒｋｅｔｉｎｇ
ｏｆ
Ｅｎｔｅｒｐｒｉｓｅ ｉｎ Ｃｈｉｎａ ｉｎ ２ １ Ｃｅｎｔｕｒｙ
Ｗｕ Ｑｉａｎ
Ａｂｓｔｒａｃｔ Ａｕｔｈｏｒ ｔｈｉｎｋｓ ｉｔ
ｔｏ
ｈａＶｅ ｖｅｒｙ ｉｍｐｏｒｔａｎｔ ｒｅａｌ ｍｅａｎｉｎｇ ａｎｄ ｓｔｒａｔｅｇｉｃ ｍｅａｎｉｎｇ ｔｏ ｅｎｔｅｒｐｒｉｓｅ
基
台 天 线 侧
图１
外用直接放大式中继器的组成方框图
的器件，小型轻量与低成本显得特别重要。用于手持
式数字电话系统的环行器／隔离祷同样是作天线共 用器和发射功率放大器输出隔离去耦。
３在微波中继（接力）通信中的应用
微波中继（接办）通信由始发站、中继（接力）站
和终端站组成，它是利用电磁波｝黼邕面直线传播，中
３建立健全营销组织和营销队伍 １）建立一套正规的营销组织。在这个组织中， 营销总经理应具备相应的营销才能和管理才能；能 制定出比较科学和切实可行的年度营销计划；明确 总部与下属分部的责权利；保持营销政策的稳定性， 政策一旦出台，就该按政策办事，至少在一年内保持 不变，让销售人员完全安心地搞好销售工作。 ２）选拔和培训优秀的推销人员。培训内容主要 应包括：了解企业的历史与现状，企业的主要产品及 其生产过程，消费者的不同类型、购买动机及购买习 惯，竞争对手及竞争策略，推销技巧等。 ３）对销售人员进行科学的管理。包括给予推销 员的酬金、鼓励、评估等。推销员的大部分时间都要 走南闯北，离开家人独立工作，压力很大，要比常人 付出更多的时间、精力和体力，因此，企业应给予推 销员较高的酬金和经常性的鼓励。此外，营销组织还 应对推销员定期进行评估。评估内容如下：年度销售 额的完成情况，对企业产品、客户、竞争对手的了解 情况，个人素质及工作积极性和遵守纪律情况，下一 年度销售计划的制定情况等。通过这种正式的评估 和建设性反馈意见，可以鼓励和帮助推销人员更好 地工作。
