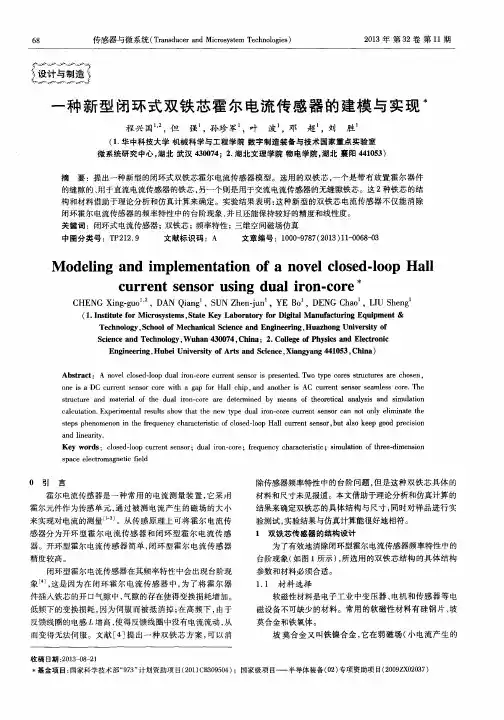

一种新型闭环式双铁芯霍尔电流传感器的建模与实现
．
●
＇
’
●
球
ｃ ｕｒ ｒ ｅ ｎｔ Ｓ ｅ ｎｓ ｏ ｒ ｕＳ ｌ ｎ２ ｄＵａ ｌ ｌ ｒ ０ｎ－ Ｃ ０ ｒ ｅ
Ｃ Ｈ Ｅ Ｎ Ｇ Ｘ ｉ ｎ ｇ － ｇ ｕ ｏ ，Ｄ Ａ Ｎ Ｑ ｉ ａ ｎ ｇ ， Ｓ Ｕ Ｎ Ｚ ｈ ｅ ｎ — ｊ ｕ ｎ ， Ｙ Ｅ Ｂ ｏ ，Ｄ Ｅ Ｎ Ｇ Ｃ ｈ ａ ｏ ，Ｌ Ｉ Ｕ Ｓ ｈ ｅ ｎ ｇ
程兴国 ，但 强 ，孙珍 军 ，叶 波 ， 邓 超 ，刘 胜
（ １ ． 华中科技大 学 机械科学与工程学院 数字制造装 中心 ， 湖北 武汉 ４ ３ ０ ０ ７ ４ ；２ ． 湖北文理学院 物电学院 ， 湖北 襄阳 ４ ４ １ ０ ５ ３ ） 摘 要 ：提出一 种新 型的闭环式双铁芯霍尔 电流传感器模型 。选用 的双铁 芯 ， 一个是带有 放置霍尔器 件
６ ８
？＼ ≯ ）
传感器与微系统（ Ｔ ｒ ａ ｎ ｓ ｄ ｕ ｃ ｅ ｒ ａ ｎ ｄ Ｍｉ ｃ ｒ ｏ ｓ ｙ ｓ ｔ ｅ ｍ Ｔ ｅ ｃ ｈ ｎ ｏ ｌ ｏ ｇ ｉ ｅ ｓ ）
２ ０ １ ３年 第 ３ ２卷 第 ｌ ｌ期
｛ ） 设计与制造 （ １
＼
一
种 新型 闭环 式 双铁 芯霍 尔 电流 传 感器 的建 模 与 实 现
ｓ ｔ ｅ ｐ ｓ ｐ ｈ ｅ ｎ ｏ ｍｅ ｎ ｏ ｎ ｉ ｎ ｔ ｈ ｅ ｒ ｆ ｅ ｑ ｕ ｅ ｎ ｃ ｙ ｃ ｈ ａ ｒ ａ ｃ ｔ ｅ ｉｓ ｒ ｔ ｉ ｃ ｏ ｆ ｃ ｌ ｏ ｓ ｅ ｄ — ｌ ｏ ｏ ｐ Ｈａ ｌｌ ｃ ｕ ｒｅ ｎ ｔ ｓ ｅ ｎ ｓ ｏ ｒ ， ｂ ｕ ｔ ａ ｌ ｓ ｏ ｋ ｅ ｅ ｐ ｇ ｏ ｏ ｄ ｐ ｒ ｅ ｃ ｉ ｓ ｉ ｏ ｎ

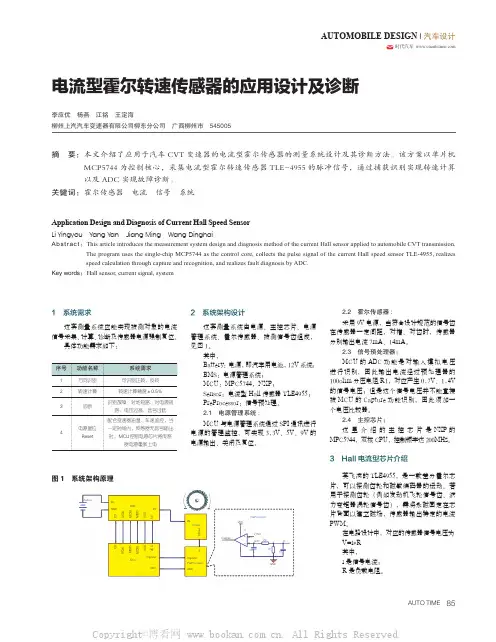

电流型霍尔转速传感器的应用设计及诊断
VCC
PreProccssor
RS
+
V_Ref
-
ADC R2
C2
R1
In C1
GND
英飞凌的 TLE4955，是一款差分霍尔芯 片，可以探测齿轮和磁敏编码器的运动。若 用于探测齿轮（例如发动机飞轮信号齿、液 力变矩器涡轮信号齿），需将永磁固定在芯 片背面以建立磁场，传感器输出特定的电流 PWM。
在电路设计中，对应的传感器信号电压为 V=i*R 其中， i 是信号电流； R 是负载电阻。
2.2 霍尔传感器 : 采用 9V 电源，当符合设计规范的信号齿 在传感器一定间距，对槽、对齿时，传感器 分别输出电流 7mA、14mA。 2.3 信号预处理器： MCU 的 ADC 功 能 是 对 输 入 模 拟 电 压 进 行 识 别， 因 此 输 出 电 流 经 过 预 处 理 器 的 100ohm 分压电阻 R1，对应产生 0.7V、1.4V 的信号电压；但是这个信号电压并不能直接 被 MCU 的 Capture 功能识别，因此须加一 个电压比较器。 2.4 主控芯片： 这 里 介 绍 的 主 控 芯 片 是 NXP 的 MPC5744，双核 CPU，控制频率达 200MHz。

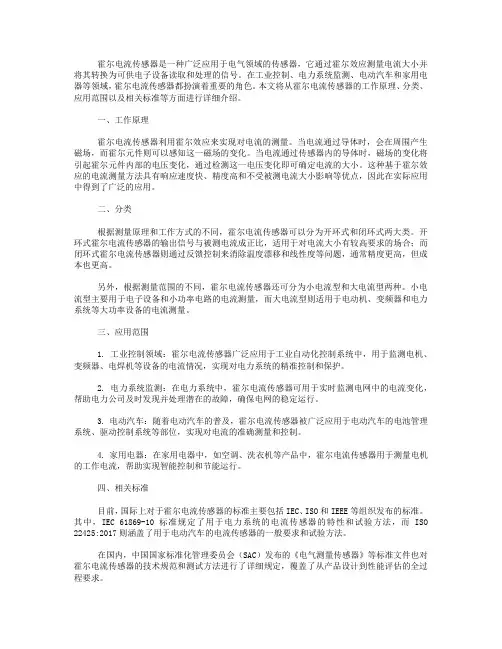

霍尔电流传感器标准
霍尔电流传感器是一种广泛应用于电气领域的传感器，它通过霍尔效应测量电流大小并将其转换为可供电子设备读取和处理的信号。
在工业控制、电力系统监测、电动汽车和家用电器等领域，霍尔电流传感器都扮演着重要的角色。
本文将从霍尔电流传感器的工作原理、分类、应用范围以及相关标准等方面进行详细介绍。
一、工作原理霍尔电流传感器利用霍尔效应来实现对电流的测量。
当电流通过导体时，会在周围产生磁场，而霍尔元件则可以感知这一磁场的变化。
当电流通过传感器内的导体时，磁场的变化将引起霍尔元件内部的电压变化，通过检测这一电压变化即可确定电流的大小。
这种基于霍尔效应的电流测量方法具有响应速度快、精度高和不受被测电流大小影响等优点，因此在实际应用中得到了广泛的应用。
二、分类根据测量原理和工作方式的不同，霍尔电流传感器可以分为开环式和闭环式两大类。
开环式霍尔电流传感器的输出信号与被测电流成正比，适用于对电流大小有较高要求的场合；而闭环式霍尔电流传感器则通过反馈控制来消除温度漂移和线性度等问题，通常精度更高，但成本也更高。
另外，根据测量范围的不同，霍尔电流传感器还可分为小电流型和大电流型两种。
小电流型主要用于电子设备和小功率电路的电流测量，而大电流型则适用于电动机、变频器和电力系统等大功率设备的电流测量。
三、应用范围1. 工业控制领域：霍尔电流传感器广泛应用于工业自动化控制系统中，用于监测电机、变频器、电焊机等设备的电流情况，实现对电力系统的精准控制和保护。
2. 电力系统监测：在电力系统中，霍尔电流传感器可用于实时监测电网中的电流变化，帮助电力公司及时发现并处理潜在的故障，确保电网的稳定运行。
3. 电动汽车：随着电动汽车的普及，霍尔电流传感器被广泛应用于电动汽车的电池管理系统、驱动控制系统等部位，实现对电流的准确测量和控制。
4. 家用电器：在家用电器中，如空调、洗衣机等产品中，霍尔电流传感器用于测量电机的工作电流，帮助实现智能控制和节能运行。
霍尔电流传感器
霍尔电流传感器一、霍尔电流电压传感器、变送器的基本原理与使用方法1．霍尔器件霍尔器件是一种采用半导体材料制成的磁电转换器件。
如果在输入端通入控制电流I C，当有一磁场B穿过该器件感磁面，则在输出端出现霍尔电势V H。
如图1－1所示。
霍尔电势V H的大小与控制电流I C和磁通密度B的乘积成正比，即：V H＝K H I C BsinΘ霍尔电流传感器是按照安培定律原理做成的，即在载流导体周围产生一正比于该电流的磁场，而霍尔器件则用来测量这一磁场。
因此，使电流的非接触测量成为可能。
通过测量霍尔电势的大小，间接测量载流导体电流的大小。
因此，电流传感器经过了电－磁－电的绝缘隔离转换。
2．霍尔直流检测原理如图1－2所示。
由于磁路与霍尔器件的输出具有良好的线性关系，因此霍尔器件输出的电压讯号U0可以间接反映出被测电流I1的大小，即：I1∝B1∝U0我们把U0定标为当被测电流I1为额定值时的霍尔输出电压，U0等于50mV或100mV。
这就制成霍尔直接检测（无放大）电流传感器。
3．霍尔磁补偿原理原边主回路有一被测电流I1，将产生磁通Φ1，被副边补偿线圈通过的电流I2所产生的磁通Φ2进行补偿后保持磁平衡状态（相互抵消），霍尔器件则始终处于检测零磁通的作用。
所以称为霍尔磁补偿电流传感器。
这种先进的原理模式优于直检原理模式，突出的优点是响应时间快和测量精度高，特别适用于弱小电流的检测。
霍尔磁补偿原理如图1－3所示。
从图1－3知道：Φ1＝Φ2I1N1＝I2N2I2＝N I/N2·I1当补偿电流I2流过测量电阻R m时，在R m两端转换成电压。
做为传感器测量电压U0即：U0＝I2R m按照霍尔磁补偿原理制成了额定输入从0.01A～500A系列规格的电流传感器。
由于磁补偿式电流传感器必须在磁环上绕成千上万匝的补偿线圈，因而成本增加；其次，工作电流消耗也相应增加；但它却具有直检式不可比拟的较高精度和快速响应等优点。
4．磁补偿式电压传感器为了测量mA级的小电流，根据Φ1＝I1N1，增加N1的匝数，同样可以获得高磁通Φ1。
霍尔闭环电流传感器的功耗问题研究
Ｉｉ＝ＩＳ（Ｎ２／Ｎ１）
（１）
Ｉｉ为 原 边 电 流 ；Ｎ１为 原 边 绕 组 匝 数 ，设 计 中取 Ｎ１：１； ＩＳ为
补偿 电 流 ；Ｎ２为 次 级绕 组 匝数 。
图 பைடு நூலகம்工 作原 理
３ 电流 传 感器 功耗 分 析
电流传感 器的功耗Ｐ满 足公式（２），电源一定 的情况 下传 感器 功耗与通过电源的电流Ｉ＋与Ｉ．相 关，下面从传感器 电路原理分析 Ｉ＋与Ｉ．与 那 些 因 素有 关 。
１＃
十
一
Ｉ ａ ｕ ｔ
１２８ ７７ — ２ ．３ｌ
２ ．１ — １２６．５４
９ ９ ６ — ９ ９ ．２ ３
２２６ ￥８ 一２７．嘻Ｓ
２７ 童 —２２６。３２ １９９．３８
＿ １ ９ ９
由数 据 可 以看 出Ｉｉ为 ０时＋ＶＣＣ、 ．ＶＣＣ对 应 的 电流 Ｉ＋、Ｉ．其
１ 引 言
霍 尔 闭环 电流 传 感 器 的精 度 一般 高 于 ｏ．７％， 次 边 线 圈Ｎ２匝 数 都在 １０００以上 ，当原边 电流Ｉｉ不断增加 时其 电流 传感器 输 出 电流线性增大 ，本文主要从 霍尔 闭环 电流传 感器 的功耗着 手进 行 阐 述 。
２ 工 作原 理
Ｉ＋、Ｉ．主 要 由霍 尔 驱动 电流 ＩＯ、 运 放 工 作 电流 Ｉ１及 功 率 管 发
射 极 电流Ｉｅ（近似 等于Ｉｏｕｔ）３部分 内容 ，由图２可知Ｉ＋、Ｉ－满足
以 下公 式 ：
Ｉ＋＝ＩＱ＋Ｉ１＋＋ Ｉｅ＋
（３）
Ｉ－＝ 一 （ＩＱ＋Ｉ１一＋Ｉｅ一）
（４）
可 以 看 出 通 过 ＋ＶＣＣ、 ．ＶＣＣ的 霍 尔 驱 动 电 流 ＩＯ是 一 致
闭环霍尔电流传感器的设计与测试
独创性声明
本人声明所呈交的学位论文是我个人在导师指导下进行的研究工作 及取得的研究成果。尽我所知，除文中已经标明引用的内容外，本论文不 包含任何其他个人或集体已经发表或撰写过的研究成果。 对本文的研究做 出贡献的个人和集体， 均已在文中以明确方式标明。 本人完全意识到本声 明的法律结果由本人承担。 学位论文作者签名：
本论文属于
不保密□。
（请在以上方框内打“√” ）
学位论文作者签名：
指导教师签名：
日期： 年 月
日
日期： 年 月
华 中 科 技 大 学 硕 士 学 位 论 文
摘 要
闭环霍尔电流传感器的发展在近十几年非常迅猛，广泛应用于汽车电子、工业控 制、伺服电机、UPS 电源、军事等领域。传统的分流器、互感器由于测量的精度低、 可靠性差，所以设计与研究性能更好、可靠性更高、价格更低的闭环霍尔电流传感器 是研究的热点。 目前闭环霍尔电流传感器可靠性低、 加工要求高、 小规模生产成本高， 因此，本文通过对霍尔电流传感器材料、器件的选择和加工工艺的改进，使闭环霍尔 电流传感器在精度和可靠性方面具有显著的优势。 采用数值模拟和实验相结合的方法对闭环霍尔电流传感器进行了优化，研究了铁 芯气隙的宽度、霍尔元件的大小、次级线圈的规格和 PCB 板焊接所出现的缺陷对闭 环霍尔电流传感器灵敏度、线性度和精度的影响。气隙的宽度对电流传感器的灵敏度 和精度影响较大，气隙的宽度为 1.1mm 时，铁芯所聚集的磁感应强度是最大的，漏磁 是最小的， 此时产品的灵敏度是最好的； 霍尔元件的选择对灵敏度和线性度影响很大， 选择 HW302B 时，由于其具有超高灵敏度、空间分辨率高，对提高整个产品的灵敏度 和线性度是非常有利的；次级线圈选用 0.8× 1.5mm 的扁平型漆包线，能提高绕制工艺 的进度和产品的精度。在上述研究的基础上，对闭环电流传感器进行了优化和改进， 对改进以后的产品的实验测试表明结果与理论研究是一致的。 数值模拟研究了磁感应强度随着气隙的宽度的变化情况，表明随着气隙宽度的增 大，磁感应强度在减小，霍尔元件感应的信号会减弱，所发出的信号偏小会导致补偿 电流减小，从而会导致闭环霍尔电流传感器精度变差。对次级线圈缠绕面积对磁感应 强度的影响采用麦克斯韦方程进行模拟，随着次级线圈缠绕面积的增大，所产生的磁 感应强度减小，导致铁芯中的剩磁增加。 研究了放大电路、反馈电路和温度补偿电路，重点分析了在工程应用中印刷电路 板焊接时的主要缺陷，提出了检查缺陷的方法。
霍尔电流传感器选型方法及工作原理
霍尔电流传感器选型方法及工作原理霍尔电流传感器概述霍尔电流传感器基于磁平衡式霍尔原理，根据霍尔效应原理，从霍尔元件的控制电流端通入电流Ic，并在霍尔元件平面的法线方向上施加磁场强度为B的磁场，那么在垂直于电流和磁场方向（即霍尔输出端之间），将产生一个电势VH，称其为霍尔电势，其大小正比于控制电流I。
与磁场强度B的乘积。
即有式中：K为霍尔系数，由霍尔元件的材料决定;I。
为控制电流;B为磁场强度;VH为霍尔电势。
市面上常见的霍尔电流传感器是深圳泰德兰电子科技代理的霍尼韦尔（Honeywell）的霍尔电流传感器。
霍尔电流传感器工作原理霍尔器件是一种采用半导体材料制成的磁电转换器件。
如果在输入端通入控制电流IC，当有一磁场B穿过该器件感磁面，则在输出端出现霍尔电势VH。
霍尔电势VH的大小与控制电流IC和磁通密度B的乘积成正比，即：VH=KHICBsinΘ。
霍尔电流传感器是按照霍尔效应原理制成，对安培定律加以应用，即在载流导体周围产生一正比于该电流的磁场，而霍尔器件则用来测量这一磁场。
因此，使电流的非接触测量成为可能。
通过测量霍尔电势的大小间接测量载流导体电流的大小。
因此，电流传感器经过了电－磁－电的绝缘隔离转换。
1、直放式（开环）电流传感器（CS系列）当原边电流IP流过一根长导线时，在导线周围将产生一磁场，这一磁场的大小与流过导线的电流成正比，产生的磁场聚集在磁环内，通过磁环气隙中霍尔元件进行测量并放大输出，其输出电压VS精确的反映原边电流IP。
一般的额定输出标定为4V。
2、磁平衡式（闭环）电流传感器（CSM系列）磁平衡式电流传感器也称补偿式传感器，即原边电流Ip在聚磁环处所产生的磁场通过一个次级线圈电流所产生的磁场进行补偿，其补偿电流Is精确的反映原边电流Ip，从而使霍尔器件处于检测零磁通的工作状态。
具体工作过程为：当主回路有一电流通过时，在导线上产生的磁场被磁环聚集并感应到霍尔器件上，所产生的信号输出用于驱动功率管并使其导通，从而获得一个补偿电流Is。
闭环霍尔电流传感器
闭环式霍尔电流传感器基于磁平衡式霍尔原理，及闭环原理，当原边电流 IP 产生的磁 通通过高品质磁芯集中在磁路中， 霍尔元件固定在气隙中检测磁通， 通过绕在磁芯上的多匝 线圈输出反向的补偿电流，用于抵消原边 IP 产生的磁通，使得磁路中磁通始终保持为零。 经过特殊电路的处理，传感器的输出端能够输出精确反映原边电流的电流变化
技术指标
� � � � � � � � � 辅助电源：±15V 范围（±14V～±16V） 响应时间：≤30ms
频宽：3kHz 失调电流：0.15mA 工作温度：-25～70℃ 存储温度：-40～80℃ 输出负载：根据不同辅助电源、输入信号、输出信号而定
输入过载能力：输入量程最大值 2 倍可恢复正常工作
霍尔（闭环）电流传感器
分类
输入信号(A) 输出信号
AHBC-LTA
50、100、200、300 50/100mA
AHBC-L1005
1000 200mA
AHBC-LF
2000 400mA
安装方式环境要求：
工作场所：无雨雪直接侵袭、无腐蚀性气体和剧烈震动的场所； 工作环境温度：-25℃～+70℃；贮存环境温度：-40℃～+80℃； 工作环境相对湿度：<95%RH，不结露； 海拔高度：≤2000m； 采用螺丝固定安装； 接线端子采用绿色可插拔端子
范例：
型号：AHBC-LTA 辅助电源：DC ±15V 输入：200A 输出：100mA 作者简介：张奇峰，男，本科，江苏安科瑞电器制造有限公司，主要研究方பைடு நூலகம்为电量传感器 设计，Email: 2880263324@ 手机：18860995106 QQ:2880263324
耐压：3.5Kv/50Hz/1min
霍尔电流传感器在变频器中的应用
随着 现 代工业 技 术 的不 断发 展 ，电流 检测 广 泛地 应用 到 工业 控制 领 域 ，工业 控制 对 电流 检测 的精 度 和 响应速 度 的要求 较 高 ，同时希 望与 被 检 测 的对 象实 现 完全 隔离 ，霍 尔 电流传 感 器很 好 地 解决 了这些 问题 。霍 尔电流 传感 器 以其 优 良的性 能 和精 巧 的结 构 ，已经 成 为工 业控 制领 域 中 电流 隔离测 量 的最 佳解 决方 案 ，并 且被 广泛 应用 于 驱 动器 、变 频器 、电机绕 组 和高 频大 电流测 量等 场 合 中。
相反 ，它 阻碍载 流 子继 续堆 积 ，直 到霍 尔 电场 力
和 洛仑 磁力 相 等 。这 时 ，半 导体 薄 片 两侧 建立 起
一 个稳 定 的 电压 ，这就 是 霍尔 电压 。
霍 尔 电压 与 偏 置 电流 和磁 感 应 强度 成 正
比 ，与半 导体 厚 度成 反 比 ，即 ：
Ｕ ＝ｋｌＢ／ｄ
点 ，即其 既 能用 于测 量交 流 电流和直 流 电流 的大 电阻 Ｒ ，则 可 以得 到一 个 与原 边 电 流 成 正 比的
由科 学 家爱德 文 ·霍 尔 在 １８７９年 发 现 的 。这 种
现象 的产 生是 因为通 电半 导体 薄 片 中 的载流 子 在
磁场 产生 的洛仑 兹力 的作 用 下 ，分 别 向半 导 体 薄
片横 向两侧偏 转 和集 聚 ，因而形 成 一个 电场 ，称
作霍 尔 电场 。霍 尔 电场产 生 的 电场 力 和洛仑 兹 力
Ａｐｐｌｉｃａｔｉｏｎ ｏｆ Ｈ ａｌｌ Ｃｕｒｒｅｎｔ Ｓｅｎｓｏｒ ｉｎ Ｆｒｅｑｕｅｎｃｙ Ｃｏｎｖｅｒｔｅｒ
ＹＵＡＮ Ｊｕｎｗｕ
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
霍尔闭环电流传感器的选型及性能
刘亚君
江苏安科瑞电器制造有限公司江苏江阴214400
1概述
霍尔电流传感器广泛应用于变频调速装置、逆变装置、L甲S电源、逆变焊机、变电站、电解电镀、数控机床、微机监测系统、电网监控系统和需要隔离检测大电流的各个领域中。
当电流流过一根长的直导线时，在导线周围产生磁场，磁场的大小与流过导线的电流大小成正比，这一磁场可以通过软磁材料来聚集，然后用霍尔器件进行检测，由于磁场的变化与霍尔器件的输出电压信号有良好的线形关系，因此可利用霍尔器件的测得的输出信号，直接反应出导线中的电流大小。
2分类
霍尔元件在磁场中感应输出的电压，其处理电路有开环和闭环两种，将霍尔元件的输出电压用运算放大器直接信号放大，得到所需要的信号电压，由此电压值来标定原边被测电流大小，这种形式的霍尔传感器通常称为开环霍尔电流传感器，开环霍尔传感器的优点是电路形式简单，成本相对较低，其缺点是精度、线性度略差、响应时间较慢，为了克服开环传感器存在的不足，八十年代末期国外出现了闭环霍尔电流传感器。
闭环霍尔电流传感器的工作原理是磁平衡式的。
如图所示：
3主要特点
闭环霍尔电流传感器主要有以下特点：具有优越的电性能，是一种先进的、能隔离主电路回路和电子控制电路的电检测元件。
它综合了互感器和分流器的所有优点，同时又克服了
互感器和分流器的不足(互感器只适用于50HzI频测量；分流器无法进行隔离测量)。
利用同一只霍尔电流传感器模块检测元件既可以检测交流也可以检测直流，甚至可以检测瞬态峰值，因而是替代互感器和分流器的新一代产品。
4发展状况
从1879年美国物理学家EdwinHerbertHall发现霍尔效应开始，到上世纪八十年代，由霍尔器件应用开发的霍尔电流传感器的性能才有了较大提商。
2006年，安科瑞研制出了AHBC系列闭环霍尔电流传感器，体积小、功耗低、频响宽、精度高，可以解决自动检测及多路数据采集中的隔离、变换、传送和共地、共电源等关键技术问题，能有效克服共模干扰，提高系统精度，简化系统设计，降低系统成本。
AHBC系列闭环霍尔电流传感器与传统的电测器具相比，体积缩小了，重量减轻了，功耗减小了，通频带拓展到20kHz，而价格相比同类进口产品更具竞争优势。
霍尔闭环电流传感器由于结构形式不尽相同，因而可能有几个供选择型号（见表1），怎样才能选出满意的型号呢?
AHBC-LTA闭环霍尔电流传感器
额定输入有效值
电流
100200300A
测量电流范围300（±18V，
20Ω）600（±18V，30
Ω）
900（±18V，20
Ω）
A
匝比1:10001:20001:3000
测量电阻±12V@±100Amax
80(max)@±200Amax
80(max)
@±300Amax
76(max)
Ω
@±200Amax 25(max)@±500Amax
20(max)
@±600Amax22
(max)
Ω
±15V@±100Amax
110(max)@±200Amax
120(max)
@±300Amax
100(max)
Ω
@±200Amax 40(max)@±500Amax
30(max)
@±600Amax
36(max)
Ω
额定输出有效值
电流Is
50±0.5%100±0.5%100±0.5%mA 精度0.5级电源电压±15V 功耗电流20+Is mA 零电流失调±0.2mA 响应时间＜1µs 线性度≤0.05%FS 绝缘电压 3.5kV/50Hz/1min kV
频宽100kHz 次级线圈电阻262656Ω工作温度-40～85℃储存温度-40～85℃
AHBC-LT1005闭环霍尔电流传感器
额定输入电流1000A
测量电流范围1500A
测量电阻±15V@±1000Amax0(min)20(max) @±1200Amax0(min)7.5(max)
匝比1:5000
额定输出电流2mA±0.1%FS(10A),200mA±0.1%FS(1000A)精度0.5级
电源电压±12V～±24V
功耗电流20mA+Is
零电流失调±0.2mA
响应时间＜1µs
线性度≤0.05%FS
绝缘电压3kV/50Hz/1min
频带宽度(-3dB)0-100KHz
次级线圈电阻50Ω
工作温度-40～85℃
储存温度-40～85℃
AHBC-LF闭环霍尔电流传感器
额定输入电流2000A2000A 测量电流范围3000A3000A
测量电阻±15V@±2000Amax
0(min)
5.0(max)
±15V@±
2000Amax
0(min)
5.0(max)
@±2500Amax0(min)
2.0(max)
@±
2500Amax
0(min)
2.0(max)±24V@±2000Amax
0(min)
25(max)
±24V@±
2000Amax
0(min)
25(max) @±3000Amax0(min)
5.0(max)
@±
3000Amax
0(min)
5.0(max)
匝比1:50001:5000
精度0.5/0.2级0.5/0.2级
额定输出电流400mA400mA
电源电压±15V～±24V±15V～±24V
功耗电流20mA+Is20mA+Is
零电流失调±0.2mA±0.2mA
响应时间＜1µs＜1µs
线性度≤0.05%FS≤0.05%FS
绝缘电压 3.5kV/50Hz/1min 3.5kV/50Hz/1min
频带宽(-3dB)0-150KHz0-150KHz
次级线圈电阻26Ω26Ω
工作温度-40～85℃-40～85℃
储存温度-40～85℃-40～85℃
首先要确认被测电量的类型，是交流、直流、脉冲直流还是交、直流混合信号?交流电量是普通正弦波还是畸变严重的复杂波形?只有将“输入类型”确定后，才能从诸多产品型号中，准确地选用适宜的一种。
5结语
霍尔闭环电流传感器以其优良的性能和精巧的结构，已经成为工业控制领域中电流隔离测量的较佳解决方案，并且被广泛应用于驱动器、变频器、电机绕组和高频大电流测量等场合中。
【参考文献】
[1]安科瑞电量传感器选型手册[Z].2018,08.
[2]安科瑞企业微电网设计与应用手册.2019.11版
[3][日]森村正直山崎弘郎《传感器技术》黄香泉译科学出版社1958
[4]黄俊钦等《新型传感器原理》航空工业出版社1991。
