电子产品热仿真介绍
热分析实验报告仿真(3篇)
第1篇一、实验目的本实验旨在通过仿真软件对某电子设备进行热分析，了解设备在正常工作状态下的温度分布，分析设备的散热性能，为设备的结构优化和热设计提供理论依据。
二、实验背景随着电子技术的不断发展，电子设备的功能和复杂程度不断提高，集成度也越来越高。
然而，电子设备单位体积的功耗不断增大，导致设备温度迅速上升，从而引起设备故障。
因此，对电子设备进行热分析，优化散热设计，对于提高设备的可靠性和使用寿命具有重要意义。
三、实验方法1. 选择仿真软件：本实验选用Ansys Fluent软件进行热分析。
2. 建立模型：根据实际设备结构，在CAD软件中建立三维模型，并将其导入Ansys Fluent中进行网格划分。
3. 定义材料属性：设置模型的材料属性，包括热导率、比热容、密度等。
4. 设置边界条件：根据设备的工作环境，设置边界条件，如环境温度、热流密度等。
5. 定义求解器：选择适当的求解器，如稳态热传导、瞬态热传导等。
6. 运行仿真：启动仿真计算，获取设备在正常工作状态下的温度分布。
7. 分析结果：对仿真结果进行分析，评估设备的散热性能。
四、实验结果与分析1. 温度分布通过仿真计算，得到设备在正常工作状态下的温度分布如图1所示。
由图可知，设备的热量主要集中在散热器附近，温度最高点约为80℃，远低于设备的最高工作温度。
2. 散热性能从仿真结果可以看出，设备散热性能良好，主要表现在以下几个方面：（1）温度分布均匀：设备内部温度分布较为均匀，没有出现明显的热点区域。
（2）散热器效果显著：散热器可以有效降低设备温度，提高设备散热性能。
（3）环境温度影响较小：在环境温度较高的情况下，设备温度升高幅度较小。
3. 优化建议根据仿真结果，提出以下优化建议：（1）优化散热器设计：考虑采用更大面积的散热器，提高散热效率。
（2）改进结构设计：优化设备内部结构，提高散热通道的流通性。
（3）采用新型散热材料：研究新型散热材料，降低设备的热阻。
电子产品热设计及热仿真技术的应用分析
电子产品热设计及热仿真技术的应用分析摘要：随着装备性能的不断提升，复杂程度的不断提高，以及使用环境的日趋复杂，电子产品对可靠性的要求日益提高，可靠性已成为衡量电子产品使用性能的一项重要指标。
因散热不良引发的故障一直在电子产品故障发生中占有很大的比重，电子产品一旦出现热设计缺陷，往往在设计周期和设计成本等多方面造成极大的损失。
因此需要在产品设计源头加以控制，即在设计之初考虑产品的功能和性能的同时，考虑其散热等因素。
综合电子产品的性能设计和热设计，选择采用什么散热方式、使用何种散热材料等，其目的是高效率、低成本、高可靠地制造产品。
基于此，本文对电子产品热设计及热仿真技术的应用进行分析，为产品全生命周期设计提供验证支撑，达到合理可靠稳定运行的目的。
关键词：电子产品热设计；热仿真技术；应用分析引言电子产品是基于电子信息技术发展背景下的重要产物，电子信息技术是20世纪初诞生的一种新兴的技术，随着时代的发展与生产技术的不断革新，电子信息技术得到了进一步发展。
进入21世纪之后，电子信息技术已成为科学技术领域的重要标志之一，在各个行业及领域均具有非常广泛的应用。
伴随着大量电子产品的问世，不仅改变了人们传统的生活方式，也为人们的生产与生活带来了巨大的便利。
随着社会信息化的不断发展，电子产品多功能集成和便携的需求日益凸显，电子产品的集成化和小型化就成了目前电子产品的发展趋势，电子产品的集成化意味着功率会大概率的增大，与小型化的发展综合在一起意味着电子产品的单位体积功率密度会不断增大，因此电子产品的热设计就需要从粗放的经验设计向精确化的热理论设计发展。
热仿真就是支持电子产品精确化理论设计最佳手段。
通过热仿真将电子产品在性能设计的基础上叠加热设计，达到电子产品在最优热环境里发挥最佳性能的目的。
1电子产品热设计的意义1.1电子产品进行热设计的优势有效散热对于电子产品的稳定运行和长期可靠性而言至关重要，将电子产品热功能部件的工作温度控制在其有效工作的温度范围内，是提升电子产品可靠性的基本思路。
基于FLOEFD的电子设备机箱的热仿真分析
基于FLOEFD的电子设备机箱的热仿真分析摘要:随着电子设备的集成度逐渐提高，电子产品的热流密度也越来越大，散热问题是目前电子设备结构设计中首要要考虑的问题。
本文以某电子产品机箱为例子，介绍了基于FLOEFD软件对其进行热分析的仿真过程，并且简要介绍了仿真过程中的一些经验应用，对于工程中使用该软件进行机箱热性能分析具有一定的参考意义。
关键词电子设备热分析FLOEFD0、前言电子设备机箱被广泛应用于国防和民用的各个领域。
随着电子技术的飞速发展，机箱的热流密度越来越大，这对机箱的热设计提出更高的要求，机箱内各模块的电子元器件一旦温度过高便无法可靠地工作。
据研究表明，电子设备失效的原因有55％是由温度引起的[1]，过热损坏是电子设备失效的主要形式。
根据阿伦纽斯模型显示，器件温度每升高10℃，其失效率就会增加一倍[2]。
因此在机箱的结构设计阶段就需要考虑机箱的热设计。
目前设计师在产品设计阶段主要运用热仿真软件对产品的热特性进行分析，以规避产品未来可能遇到的散热问题。
目前主流的热仿真软件FLOEFD, Flotherm, ICEPAK在工程热分析中有广泛的应用。
本文以FLOEFD为仿真软件，分析了某电子设备机箱的热仿真过程和结果,验证器件在给定的环境和热负荷条件下是否能正常工作，对于不能正常工作的器件，提出改进措施。
1、机箱的结构布局机箱主要由上板、底板、左右侧板、前后盖板及6个插件组成，如图1 所示。
图1 机箱结构布局机箱的热设计以星体结构热传导为主，通过机箱安装面传导散热，以空间环境热辐射为辅，通过机箱外表面辐射散热。
插件按排列顺序和母板的划分，垂直插入各自的导轨槽内，然后采用锁紧装置锁紧。
插件内的印制板嵌入铝散热盒，尺寸略小于散热盒尺寸。
同时选择热导率高、有利于导热的多层板设计且在大功耗元器件与散热面之间填充了导热填料。
机箱热分布情况如表1 ：表1 机箱热分布情况表2、热仿真模型与仿真方法分机工作的最高环境温度：45℃、真空，热沉温度45℃，在图1中的下底面。
手机热仿真分析报告
手机热仿真分析报告引言手机的热问题一直以来都是用户关注的焦点之一。
在使用手机过程中，由于手机的高性能处理器、大容量电池以及紧凑的设计等因素，很容易导致手机的发热问题。
因此，进行手机热仿真分析对于了解手机发热原因、提升用户体验具有重要意义。
本文将对手机的热仿真分析进行详细介绍，包括仿真环境的搭建、仿真模型的建立和分析结果的展示等。
仿真环境搭建为了进行手机的热仿真分析，首先需要搭建一个合适的仿真环境。
以下是手机热仿真分析的环境搭建步骤：1.选择仿真软件：根据需要进行热仿真的手机型号和系统，选择合适的仿真软件。
常用的仿真软件包括ANSYS、COMSOL等。
2.搭建模型：根据手机的外观结构和内部元器件，建立手机的三维模型。
可以使用CAD软件进行模型的建立。
3.导入材料属性：根据手机的材料属性，导入相应的热传导系数、热容量等材料参数。
4.设定边界条件：根据手机的使用场景和实际情况，设定边界条件，如温度、辐射热通量等。
5.网格划分：将手机模型划分为小网格，以便进行数值计算。
网格划分要足够细致以保证仿真的准确性。
6.设置仿真参数：设置仿真的时间步长、收敛准则等参数，确保仿真过程的稳定性。
仿真模型建立手机热仿真分析的核心是建立手机的仿真模型。
以下是手机热仿真模型建立的主要步骤：步骤一：几何建模通过手机的物理实体，可以采用CAD软件进行几何建模。
包括手机的外壳、屏幕、电池、主板等组件。
使用CAD软件可以精确地复制手机的外观结构和内部元器件。
步骤二：材料属性导入根据手机的材料属性，导入相应的热传导系数、热容量等材料参数。
手机的外壳、电池、主板等组件具有不同的热导率和热容量，导入这些参数可以更准确地模拟手机散热。
步骤三：边界条件设定根据手机的使用场景和实际情况，设定边界条件。
例如，设置手机的表面温度、背面辐射热通量等。
这些边界条件可以反映手机在不同使用情况下的热传导和散热特性。
步骤四：网格划分将手机模型划分为小网格，以便进行数值计算。
单体锂离子电池的热仿真分析方法
单体锂离子电池的热仿真分析方法首先，单体锂离子电池的热仿真分析方法主要包括以下几个步骤：1.建立数学模型：根据所研究的单体锂离子电池的几何结构和材料特性，建立数学模型。
通常，使用有限元方法建立三维电热耦合模型进行仿真分析。
2.确定边界条件：通过实验或者已有数据，确定电池的初始温度、外界环境温度和散热条件等。
同时，还需要考虑电池的工作状态和电流密度等关键参数。
3.选择仿真软件和网格划分：根据建立的数学模型和边界条件，选择合适的仿真软件，并进行网格划分。
网格划分的精细程度直接影响仿真结果的准确性和计算所需时间。
4.进行仿真计算：根据建立的数学模型、边界条件和划分的网格，进行热仿真计算。
通常，使用求解数学模型的迭代算法，如有限元算法进行仿真计算。
5.分析和优化结果：根据仿真计算得到的结果，分析电池的热特性，如温度分布、温升速率和热传导等。
根据分析结果，优化电池的设计和温控系统参数，以提高电池的寿命和安全性。
在进行单体锂离子电池的热仿真分析时，需要注意以下几个要点：1.材料特性：准确获取电池所使用的材料的热特性参数，如热导率、热容和热传递系数等。
这些参数对于热仿真计算的准确性至关重要。
2.动态效应：考虑电池在工作过程中的动态效应，如充放电过程中热量的产生和吸收。
这些效应对于评估电池的温升速率和热疲劳有着重要影响。
3.散热条件：准确建立电池周围的散热条件模型，如散热器、散热风扇等。
这些条件对于电池的热管理至关重要，需要进行细致的建模和分析。
4.温控系统：考虑电池的温控系统对于热仿真计算的影响。
温控系统的设计参数，如温度传感器的位置和控制策略等，直接影响电池的温度分布和热特性。
综上所述，单体锂离子电池的热仿真分析方法是评估电池热特性和设计温控系统的重要手段。
通过建立数学模型、确定边界条件、选择仿真软件和网格划分、进行仿真计算以及分析和优化结果等步骤，可以准确评估电池的热特性，优化电池的设计和温控系统参数，提高电池的寿命和安全性。

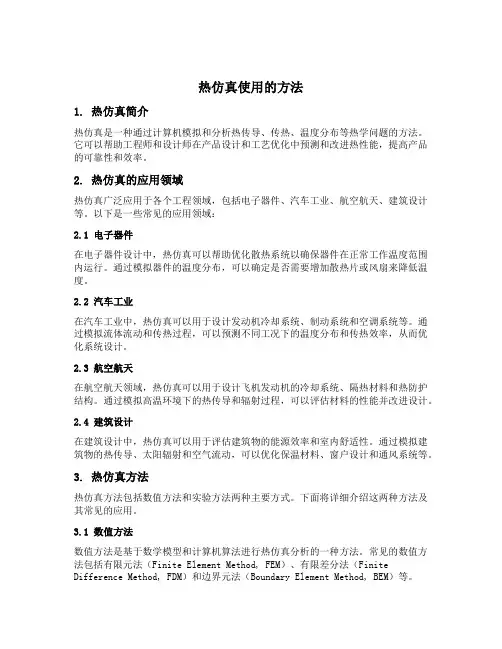

热仿真使用的方法
热仿真使用的方法1. 热仿真简介热仿真是一种通过计算机模拟和分析热传导、传热、温度分布等热学问题的方法。
它可以帮助工程师和设计师在产品设计和工艺优化中预测和改进热性能，提高产品的可靠性和效率。
2. 热仿真的应用领域热仿真广泛应用于各个工程领域，包括电子器件、汽车工业、航空航天、建筑设计等。
以下是一些常见的应用领域：2.1 电子器件在电子器件设计中，热仿真可以帮助优化散热系统以确保器件在正常工作温度范围内运行。
通过模拟器件的温度分布，可以确定是否需要增加散热片或风扇来降低温度。
2.2 汽车工业在汽车工业中，热仿真可以用于设计发动机冷却系统、制动系统和空调系统等。
通过模拟流体流动和传热过程，可以预测不同工况下的温度分布和传热效率，从而优化系统设计。
2.3 航空航天在航空航天领域，热仿真可以用于设计飞机发动机的冷却系统、隔热材料和热防护结构。
通过模拟高温环境下的热传导和辐射过程，可以评估材料的性能并改进设计。
2.4 建筑设计在建筑设计中，热仿真可以用于评估建筑物的能源效率和室内舒适性。
通过模拟建筑物的热传导、太阳辐射和空气流动，可以优化保温材料、窗户设计和通风系统等。
3. 热仿真方法热仿真方法包括数值方法和实验方法两种主要方式。
下面将详细介绍这两种方法及其常见的应用。
3.1 数值方法数值方法是基于数学模型和计算机算法进行热仿真分析的一种方法。
常见的数值方法包括有限元法（Finite Element Method, FEM）、有限差分法（Finite Difference Method, FDM）和边界元法（Boundary Element Method, BEM）等。
3.1.1 有限元法（FEM）有限元法是一种将连续物体离散化为有限个单元进行计算的方法。
它将物体划分为小的几何单元，并在每个单元内建立方程来描述热传导过程。
通过求解这些方程，可以得到整个系统的温度分布和传热性能。
有限元法适用于复杂几何形状和边界条件的问题，如电子器件散热、建筑物热传导等。
电子产品热仿真规范
1.目的
1.1.规范我司产品热仿真建模标准。
1.2.供热司产品热仿真过程中的方法和要求，适用于我司单板级、系统级等所有产品的热仿真。
2.2.本规范适用于FLOTHERM热仿真软件。
3.定义
3.1.导热系数：是指在稳定传热条件下，1m厚的材料，两侧表面的温差为1度（K，°C）,在1秒内，通过1平方米面积传递的热量，用λ表示，单位为瓦/（米.度），w/（m.k）
4.2.热仿真报告审核人：
4.2.1.直接主管：负责对热仿真报告及散热方案进行审核。
4.2.2.项目经理：组织项目成员对热仿真报告及散热方案评审。
5.工作程序
5.1.背景
5.1.1.热仿真分析技术介绍
电子设备热仿真软件是基于计算传热学技术（NTS）和计算流体力学技术（CFD），发展电子设备散热设计辅助分析软件。它可以帮助热设计工程师验证、优化热设计方案，满足产品快速开发的需要，并可以显著降低产品验证热测试的工作量。
→后处理等，如图-2所示。
图-2热仿真过程
5.3.建模
5.3.1.PCB板
PCB板的建模方法有两种，如图-3所示。
1)详细模型：适用于单板、互连或考虑PCB板过孔、局部铜箔等优化散热情况。需要详细建每一层CU和FR4的模型，叠加起来成为一块完整的PCB模型。以一块厚度1.6mm的8层板为例：8层铜，每层铜厚度1OZ，铜导热系数380W/m.k；7层FR4，每层FR4厚度一般不等，FR4导热系数0.25-0.3W/m.k。
1)对产品温度场作出预测，在产品设计开发时就能发现并关注热点区域；
2)降低设计、生产和重复设计、生产的费用；
3)对产品风道进行优化，最大限度的提高散热效率；
4)减少试验和测量的次数，缩短开发周期，提高产品质量。
热仿真原理
热仿真原理
热仿真原理是指通过数学模型模拟热传导、传热和热辐射等热学现象的过程。
在热仿真中，热量的传递和分布可以通过计算机模拟得出，以便更好地理解和预测热学系统的行为。
热仿真在工程领域中应用广泛，例如在建筑设计、航空航天、汽车制造、电子设备设计等方面。
通过热仿真，可以设计更加高效、节能的系统，减少能源消耗和环境污染，同时提高产品的可靠性和安全性。
热仿真的模型和方法有多种，包括有限元法、有限体积法和边界元法等。
这些方法可以应用于不同的热学问题，例如热传导、对流传热、辐射传热和相变等。
同时，热仿真也需要考虑诸多因素，例如材料的物性参数、边界条件、初始条件等，以保证仿真结果的准确性。
总之，热仿真的原理和方法为我们提供了一种有效的手段，使我们能够更好地理解和预测热学系统的行为，从而设计出更加高效、节能的系统。
- 1 -。
电力系统中成套电器设备的热仿真与优化设计
电力系统中成套电器设备的热仿真与优化设计随着电力系统的不断发展与智能化进程的加速，成套电器设备在电力系统中的重要性也日益凸显。
为了确保电力系统的正常运行和设备的长久使用，正确地进行成套电器设备的热仿真与优化设计显得尤为重要。
本文将围绕电力系统中成套电器设备的热仿真与优化设计展开讨论，旨在为相关工程人员提供一定的参考和指导。
1. 热仿真的意义及应用热仿真是通过建立电器设备热传导模型，模拟电器设备在工作状态下的热分布和温度变化情况。
热仿真可以帮助工程师全面了解电器设备的热特性，进而提前发现潜在的问题，并针对问题做出相应的改进和优化。
热仿真的应用包括但不限于以下几个方面：1.1 设备设计优化：通过热仿真，工程师可以评估电器设备的散热性能，确定散热设计是否满足要求，并进行相应的调整与优化，以确保电器设备在工作过程中不会过热或损坏。
1.2 冷却系统设计优化：在电力系统中，冷却系统对于保持电器设备的温度在合理范围内起到至关重要的作用。
通过热仿真，可以评估冷却系统的冷却能力，设计合适的风扇、散热片等冷却装置，以提高冷却效果。
1.3 故障诊断及预警：通过热仿真，可以提前检测电器设备故障的迹象，通过温度异常等指标进行故障诊断并及时采取措施修复，从而避免更大的故障事故。
2. 热仿真的方法和工具在进行电力系统中成套电器设备的热仿真时，可以采用不同的方法和工具。
常见的热仿真方法包括有限元法、有限差分法和计算流体力学法等。
在选择方法时，需要根据具体情况选用适合的方法。
2.1 有限元法：有限元法是一种常用的热传导计算方法，通过将电器设备的模型离散为有限数量的单元，利用数值方法求解热传导方程，得到电器设备的温度分布。
有限元法具有较高的精度和灵活性，适用于复杂的几何形状和复杂的边界条件。
2.2 有限差分法：有限差分法是将电器设备的模型离散为有限数量的网格点，通过数值方法逐点逐步计算热传导方程，得到电器设备的温度分布。
有限差分法相对简单易用，适用于简单的几何形状和边界条件。
电气设备的热仿真与优化设计
电气设备的热仿真与优化设计在电气设备的设计与运行过程中，热问题一直是一个重要的考量因素。
热仿真与优化设计能够帮助工程师们更好地理解电气设备中的热分布与热效应，从而有效地提高设备的性能与可靠性。
本文将探讨电气设备的热仿真与优化设计方法，以及相关的发展趋势和应用前景。
一、热仿真的基本原理与方法热仿真是指通过计算机模拟与分析，得出电气设备在不同工作条件下的热分布情况。
其基本原理是建立设备的热传导模型，并结合边界条件、材料特性等参数进行计算，从而得到设备各点的温度分布及热流情况。
在实际应用中，热仿真通常采用有限元方法进行计算。
有限元方法将设备划分为许多小的有限元单元，利用热传导方程进行计算，并结合边界条件和热流处理，最终得到设备的温度分布。
二、热仿真在电气设备设计中的应用1. 设备散热设计在电气设备中，高温是一个不可避免的问题，特别是在高功率设备中更为突出。
热仿真可以帮助设计人员了解设备内部的热分布情况，从而进行合理的散热设计。
通过优化散热结构、增加散热面积或改进散热材料等措施，可以有效降低设备的工作温度，提高设备的可靠性和寿命。
2. 温度对设备性能的影响分析设备在高温工作环境下，电路板、电子元器件等的性能可能会发生变化。
热仿真可以帮助分析温度对设备性能的影响，包括电阻、电容、电感等参数的变化。
通过仿真结果，可以合理选择材料和元器件，提高设备的性能和可靠性。
3. 设备的热管理热仿真可以帮助工程师们了解设备的热特性，并提供合理的热管理方案。
通过分析设备不同部分的温度分布，可以调整散热结构的布局，提高散热效果。
此外，在设备运行过程中，动态监测温度分布，并采取相应的措施，也是热管理的重要内容。
三、热仿真与优化设计的发展趋势与应用前景随着电气设备的不断进步和需求的提高，热仿真与优化设计的应用前景也越来越广阔。
1. 多物理场耦合仿真在实际设备中，通常存在着热、电磁、机械等多物理场的相互作用。
为了更准确地模拟真实设备的工作情况，未来热仿真与优化设计将与其他仿真技术进行耦合，实现多物理场的综合仿真，更好地预测设备的工作性能。
热仿真 电芯
热仿真电芯热仿真电芯随着电子设备的不断发展和普及，电池作为电子设备的重要组成部分，其性能和寿命对于设备的使用体验和续航能力有着重要影响。
而电芯作为电池的核心部件，其热管理问题一直是研究和优化的重点之一。
热仿真是一种通过数值计算模拟电芯内部温度分布和热传导过程的方法，可以帮助研究者深入了解电芯的热行为并优化电芯的设计。
通过热仿真，可以预测电芯在不同工况下的温度分布，进而评估电芯的热稳定性和安全性能。
热仿真需要建立电芯的几何模型。
电芯通常采用圆柱形状，具有正极、负极、电解液和隔膜等组成部分。
通过对电芯的几何参数进行建模，可以精确描述电芯的形状和结构，从而进行后续的热仿真计算。
热仿真需要确定电芯的热边界条件。
电芯的热边界条件包括外界温度、散热条件和热传导系数等参数。
这些参数的准确确定对于热仿真结果的精确性和可靠性起着关键作用。
然后，热仿真可以采用有限元方法进行计算。
有限元方法是一种将连续介质分割成有限个离散单元进行计算的数值分析方法。
通过建立电芯的有限元模型，可以将电芯划分成小的离散单元，并在每个单元上求解热传导方程，从而得到电芯内部温度分布的数值解。
在热仿真计算过程中，需要考虑电芯内部的热源和热损耗。
电芯在工作过程中会产生热量，而热量的积累会导致电芯温度的升高。
因此，热仿真需要考虑电芯内部的能量平衡，包括热源的产生和热损耗的消耗。
通过热仿真，可以得到电芯在不同工况下的温度分布图和温度曲线。
这些结果可以帮助研究者深入了解电芯的热行为，并对电芯的热管理系统进行优化设计。
例如，可以通过优化散热结构和增加散热面积来降低电芯的温度，提高电芯的热稳定性和安全性能。
通过热仿真还可以预测电芯的寿命。
电芯的寿命与温度密切相关，过高的温度会导致电芯的寿命大大缩短。
通过热仿真可以评估电芯在不同温度下的寿命，从而指导电芯的使用和管理。
热仿真是研究和优化电芯的重要工具。
通过热仿真，可以深入了解电芯的热行为，并优化电芯的设计和管理，提高电芯的性能和寿命。
走进电子热分析仿真工具ICEPAK-精选文档
3、对于第三种情况比第一种情况的温度低，我是这样理解的，密封机箱内 空气无法形成对流，热量只能通过传导和辐射方式散发到机盒内表面， 最后通过机盒外表面散发到外部空间。四层PCB间距比较小，PCB互相辐 射，除过靠近机盒的PCB外，其它的静辐射很小，热量主要还是靠传导方 式散发。在散热片（散热片两边和机箱相连）辐射关闭情况下，热量只 能通过散热片传导到机箱壁。在辐射打开的情况下，由于PCB的互相辐射 ，芯片的温度反而高了。理解是否正确？ 从结果上看，是不合理的。 感觉是，你的设置和你的描述不一致。 你把3个case的设置，保存为3个不同的文件发上来，我来帮你研究。 如果你单纯为了比较这个事情，建议你把所有的元件删除，只留下板子和散 热器。方便比较。
Icepak建立的机柜中怎么建空调？ 首先我建立了一个大机柜，机柜中有几个主设备和电池组等发热体，然后要在 机柜的左侧建立一个1000W的空调，可是我之前一直用风扇进行机柜的散热 仿真，对于空调的使用真的不知所措 空调就是一个负热源而已，你用热源设置为负功率，再加一个风扇即可； 另一个办法是，用一个hollow，两边两个openning，一个是回风口，一个出风口， 出风口的流量和温度，根据你空调的流量和温度指定即可。 13版本Icepak的双热阻block不能和conducting thin plate面接触，怎么建模呢？ 我在12的版本里也遇到了这个问题 我的是247的管子跟HS接触,中间的TIM本来想用PLATE建的,结果总是出错. 后来我手算了TIM热阻,加到了双热阻模型的Rjc里,最后才顺利完成了. icepak的面对齐功能，两个面是完全重合在一起吗？ 是的，面对齐功能很多情况用不到 用Icepak做自然对流时肋片的边界层是2mm 有根据么？ 这是以前 coolingengine 上看来的， 由此得出自然对流时散热器翅片间距要大于 4mm。 有根据么，什么教材？是速度边界层还是热边界层？ 这个值不是一个定值，边界层的厚度受很多因素影响，比如，FIN的高度/流体 状态（层流/湍流）等。
电子产品中的仿真技术有哪些应用
电子产品中的仿真技术有哪些应用？
仿真技术在电子产品开发和设计过程中具有广泛的应用，可以用于模拟和验证电子产品的各个方面，提高产品设计的准确性和效率。
以下是一些常见的电子产品中的仿真技术应用：
电路仿真：电路仿真软件可以模拟电子电路的工作原理和性能，帮助设计师验证电路设计的正确性、稳定性和性能指标，优化电路参数和拓扑结构。
电磁仿真：电磁仿真软件可以模拟电子产品中的电磁场分布和相互作用，帮助设计师分析和优化电磁兼容性（EMC）、电磁干扰（EMI）和天线设计等问题。
热仿真：热仿真软件可以模拟电子产品中的热传导和热分布情况，帮助设计师评估电子产品的散热性能、温度分布和热稳定性，优化散热设计和材料选择。
机械仿真：机械仿真软件可以模拟电子产品的结构和机械部件的运动和应力情况，帮助设计师评估产品的结构强度、振动特性和耐用性，优化产品设计和材料选择。
流体仿真：流体仿真软件可以模拟电子产品中的气流、液流和热
流动情况，帮助设计师评估产品的风冷和液冷系统的效果和性能，优化系统设计和流体动力学特性。
系统仿真：系统仿真软件可以模拟电子产品的整体工作流程和系统性能，帮助设计师验证产品的功能和性能要求，优化系统设计和控制算法。
数字信号处理仿真：数字信号处理仿真软件可以模拟电子产品中的信号处理算法和系统性能，帮助设计师验证信号处理算法的正确性和有效性，优化系统设计和性能指标。
虚拟原型仿真：虚拟原型仿真软件可以模拟电子产品的外观和操作界面，帮助设计师评估产品的用户体验和人机交互效果，优化产品设计和用户界面。
综上所述，仿真技术在电子产品开发和设计过程中有多种应用，可以模拟和验证产品的各个方面，帮助设计师优化产品设计、降低开发成本、缩短产品上市时间，提高产品的质量和性能。
无源器件热仿真
无源器件热仿真无源器件热仿真是一种通过计算机模拟和分析的方法，用于研究无源器件（如电阻、电容、电感等）在工作过程中产生的热效应。
它可以帮助工程师和设计师了解器件的热特性，优化器件的结构和布局，提高器件的性能和可靠性。
无源器件热仿真可以分为两个主要方面：静态热仿真和动态热仿真。
静态热仿真主要用于分析无源器件在稳定工作状态下的温度分布和热流分布。
动态热仿真则是用于模拟无源器件在不同工作条件下的温度响应和瞬态过程。
在进行无源器件热仿真之前，首先需要建立一个准确的模型。
这个模型包括无源器件的几何形状、材料属性、边界条件等信息。
其中，几何形状可以通过CAD软件进行建模，材料属性可以通过实验或者文献数据获取。
边界条件包括外部环境温度、散热方式等。
接下来，需要选择适当的数值方法来求解模型。
常见的数值方法包括有限元法（FEM）、有限差分法（FDM）和边界元法（BEM）等。
这些方法可以将连续的物理问题离散化为离散的代数问题，并通过迭代求解来得到温度分布和热流分布。
在进行无源器件热仿真时，需要考虑以下几个方面：1. 材料特性：无源器件的材料特性对热仿真结果有很大影响。
不同材料的导热系数、比热容等参数会导致不同的温度分布。
在建立模型时，需要准确地获取无源器件材料的相关参数。
2. 边界条件：边界条件是指无源器件与外部环境之间的热交换方式。
常见的边界条件包括恒定温度边界、恒定热流边界和对流边界等。
选择适当的边界条件可以更好地模拟实际工作环境下无源器件的热效应。
3. 散热方式：无源器件散热方式对其温度分布和性能有重要影响。
常见的散热方式包括自然对流、强制对流和传导散热等。
根据实际情况选择合适的散热方式可以提高无源器件的散热效果。
4. 热界面材料：在无源器件热仿真中，热界面材料的选择也很重要。
热界面材料可以提高无源器件与散热器之间的热传导效率，从而降低温度。
常见的热界面材料包括硅胶、银膏和铜垫片等。
5. 结构优化：通过无源器件热仿真，可以评估不同结构参数对温度分布和热流分布的影响。
电子产品热仿真规范
1)：采用各向异性材料：
轴向导热系数设置为：15000-30000 W/m.k；
径向导热系数设置为：380 W/m.k。
2)详细模型：
Cu Wall：厚度等于热管壁厚，K=380w/m.k；
Vapor：尺寸等于热管内部尺寸， K=50000w/m.k；
1)对产品温度场作出预测，在产品设计开发时就能发现并关注热点区域；
2)降低设计、生产和重复设计、生产的费用；
3)对产品风道进行优化，最大限度的提高散热效率；
4)减少试验和测量的次数，缩短开发周期，提高产品质量。
对比内容
对设计者经验的依赖度
设计周期
热设计一次成功率
热设计方案的优化程度
效率
传统热设计方法
2)简单模型：适用于系统级仿真分析，使用FLOTHERM软件里面的PCB模型或者是各向异性导热系数的Cubiod模型。PCB模型可以设置层数，含铜量来计算出各方向的导热系数，如图-3所示。如果需要考虑辐射散热，PCB的发射率可设置为0.9。
图-3PCB板模型
5.3.2.散热片
散热器建模方法有两种，如图-4所示。
3.2.辐射：是能量以电磁波或粒子（如阿尔法粒子、贝塔粒子等）的形式向外扩散。自然界中的一切物体，只要温度在绝对温度零度以上，都以电磁波和粒子的形式时刻不停地向外传送热量，这种传送能量的方式被称为辐射。
4.职责
4.1.热仿真负责人
4.1.1.热传工程师：负责产品开发阶段的热仿真分析，并按模板要求输出热仿真报告。
如果在建模中没有考虑导热膏、导热垫，可根据公式△T=Qσ/Aλ，其中△T表示导热膏、导热垫的温差，Q表示芯片功耗，A表示导热膏、导热垫填充面积，σ表示导热膏、导热垫厚度，λ表示导热膏、导热垫的导热系数。计算导热膏、导热垫的温差，修正计算结果。
热仿真理论讲解
电子热设计基础理论讲解目次1电子热设计的目的及要求 2电子热设计基础理论3电子热设计常用概念 4电子热设计常用冷却方法及经验公式5电子热设计简则及注意事项 6风道设计简则7海拔对电子散热的影响 8散热器设计简则9电子产品热设计步骤 10电子产品热设计检查要点11热仿真软件用处 12Icepak热仿真常用概念13其他散热冷却技术1.电子热设计是指对电子设备的耗热元件以及整机或者系统采用合适的冷却技术和结构设计，以对系统进行温升控制，保证芯片结温低于最大允许温度，从而保证其在相应的热环境下正常、可靠地工作。
2.高温是电子器件最严重的危害，会导致半导体自由电子运动加快，信号失真；3.高温会造成电子系统或器件寿命降低、性能减弱、焊点变脆、机械强度降低，结构应力变形等等；结温的升高会使晶体管的电流放大倍数迅速增加，导致集电极电流增加，又使结温进一步升高，最终导致元件失效。
4.散热问题是制约产品小型化的关键问题。
1.在方案设计的论证阶段，热设计就需要与电气设计、结构设计同时进行，三者相互兼顾；以考虑过热导致的各种问题，提供最佳散热方案；2.热设计可以预测器件的温度分布以及环境的温度分布；优化产品的结构，提高可靠性；控制产品的温度，使其在允许的环境条件下不超过规定的最高温度；3.在确定热控方案时，最大允许温度和最大工作热耗应该作为主要设计参数。
热环境示意：各类电子设备所处的场所即为热环境。
通常包括：流体的种类、温度、压力及速度，周边器件的表面温度、外形及发射率，电子设备周边所有的吸热/导热路径。
太阳辐射到地球的热量中：●6%被大气层反射，20%被云层反射，4%被地面反射回太空；●16%被大气层吸收；3%被云层吸收；51%被大地和海洋吸收；其中6%由地面直接辐射给太空；64%由云层和大气层辐射给太空；●大地吸收的51%热量，其中7%传导给空气，23%的热量通过水蒸气的潜热带给云层；15%辐射给大气层，6%由地面直接辐射给太空；热环境示意图：热环境示意图：在设计各个机箱时，务必考虑其处于大机箱内的热流环境，需要考虑小机箱所处周边对风机性能的影响、对小机箱散热的影响等等。
电子设备热测试与热仿真应用分析
（ 向左 方 向 ） ： ｄ Ｔ ４ ＝ Ｔ ５ ～ Ｔ ６ ：０ ４槽 位 芯 片表 壳 至 冷 盒 表 面
温差：
ｄ Ｔ ５ ＝ Ｔ ８ ～ Ｔ ６ ：０ ４槽 位 均 温 板 Ｔ ８至 冷 盒 表 面 高 温 点温 差 ； ｄ Ｔ ６ ＝ Ｔｌ － Ｔ ２ ：０ ３槽 位 芯 片 表 壳 至 冷 盒 表 面
计 问题 显 得 愈 加 突 出 。传 统 的热 设 计 模 式 下 ， 根 据 经 验 类 比或 应 用 有 限 的 换 热 公 式 进 行 预பைடு நூலகம்先
估 计 ， 最 终 主 要 通 过 试 验 来 交 替 完 成 整 个 热 设
２ 试 验 概 况
热测 试使用 Ｓ ＭＴ 多 点 温 度 测 试 仪 完 成 ，
・５ ３・
电信 技 术 研 究
总第 ３ ８ ５期 Ｒ Ｅ Ｓ Ｅ Ａ ＲＣ Ｈ ＯＮ Ｔ Ｅ Ｌ Ｅ Ｃ ＯＭ ＭＵＮ Ｉ Ｃ Ａ Ｔ Ｉ ＯＮ Ｔ Ｅ ＣＨＮ ＯＬ ＯＧＹ ２ ０ １ ４年 第 ３期
析 可 知 ，影 响 其 核 心 温 度 （ 或 表 面 壳温 ） 的 冈
能 分 析 和 校 验 ，发 展 到 对 产 品 性 能 的准 确 仿 真
和 预 测 ， 再 到最 佳 设 计 方 案 的选 择 ， 设 计 人 员 越 来越 多地使用 基于 Ｃ ＡＤ／ Ｃ ＡＥ 的 热 设 计 与 仿
真 分 析 方 法 ， 电子 设 备 结 构 设 计 进 入 新 阶 段 。
２ ３ ． ５ Ｗ ，第 ３ 、第 ４ 、第 ５槽 位 插 入 相 同 的 数 字 处理 卡， 它们均 为高功耗 板卡 ， 每 块约为 ３ ５ Ｗ，
第 ７ 、第 ８槽 位 插 入 相 同 的射 频 卡 ，它 们 的 功 耗较低 。
LED照明产品热仿真技术
LED照明产品热仿真技术散热设计是LED照明产品开发的关键技术之一。
热仿真是电子产品散热设计的一项主要内容，广泛用于预测许多电子产品散热方案可行性、优化电子产品的散热设计以及为需要进行热测试的电子产品确定最有效的测试方案等。
准确快速的热仿真可以缩短产品开发周期、降低开发成本。
本文系统论述了LED照明产品热仿真的基本原理和方法,并给出了热仿真的典型案例,对于LED照明产品热仿真具有重要的参考意义.一、LED照明产品热仿真概述1、数值计算方法热仿真是一种利用数值计算对流动与传热问题进行求解的方法，是与试验（测试)和理论分析相并列的第三种分析方法。
数值计算就是把计算域内有限数量位置（网格节点）上的因变量值当作基本的未知量，并根据需要求解的控制方程(微分方程）提供一组关于这些未知量的代数方程，以及求解这组方程的算法，从而在每一个网格节点上直接求解控制方程的方法。
电子产品热仿真需要求解的控制方程主要包括质量守恒方程(连续性方程）、动量方程（运动微分方程）、能量方程以及求解湍流N—S方程所需要的补充方程等。
2、热仿真软件理论上所有的CFD(Computational Fluid Dynamics：流体动力学)软件都可以作为电子产品热仿真的软件.CFD软件大体可以分为通用CFD软件、工程化的CFD软件和电子散热专用热仿真软件三类.一般情况下，通用CFD软件（如FLUENT 等）对用户的专业知识背景要求较高，并且软件操作较复杂.电子散热专用软件是专门针对电子产品散热设计开发的热仿真软件，对用户CFD专业知识背景要求较低,操作也较简单，并且提供了大量的电子散热常用组件，这类软件主要包括Flotherm 和Icepak 等.工程化的CFD软件性能介于通用CFD软件与电子散热专用软件之间，其采用工程化的操作界面，操作较简单，计算能力较强。
如CFdesign和FloEFD都能够方便地导入CAD 模型，并且还增加了部分常用的电子散热组件。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1.2、什么是热仿真？
➢ 热仿真理解：
热仿真就是通过仿真技术，利用物理热力学原理及物质热 属性来分析研究系统（产品）的热学特性的仿真实验分析。结合现 有计算机技术，市面上有许多现成的热仿真软件可以用来实施具体 的热仿真实验。
➢ 热仿真的特点：
1、热仿真适用仿真的本质内容； 2、选择一款适合目标系统热学分析的热仿真软件； 3、系统的热仿真模型建立需要考虑热及温度、流体相关的几何 属性、材质属性、环境属性； 4、由于热是抽象的，一个可视化形象的分析结果很重要。
➢ 仿真的本质内容：
1、用模型代替实际系统进行实验和研究； 2、建立一个接近实际系统的模型，模型具备几何相似、环境相似、 物质属性相似； 3、利用适合实验研究目的的求解方法（物理原理），获得研究结果； 4、正确有效的结果分析。
➢ 计算机仿真：
随着计算机硬件和软件技术的发展，仿真技术已经可以通过预先 设定好求解计算方法及图形化的人机交互界面的专用仿真软件来更加便捷 的实施。
6
4、怎样理解热仿真结果？
➢ 热仿真结果分如下几种情况：
1、可行性分析情况下的热仿真结果
此类热仿真是在产品设计使用环境下，评估产品的整体温度状况，考 虑一般恶劣情况和经验散热设计方案下的温度能够满足要求即可，可以提供可 行性分析报告。报告中的温度数值一般只做参考，无需实物或打样验证。
2、特定工况和特定环境下的仿真结果
➢ 热仿真带来的好处：
1、没有实物和样机也能进行热可靠性分析和实验。 2、计算机建模，比组装样机节约时间，缩短项目周期。 3、减少散热器打样试错次数，节约时间和样品费用成本。 4、可以任意查看产品不同环境和工况条件下的温度状况，而且 几乎没有成本。
5
3、进行热仿真需要清楚哪些信息？
➢ 明确温度控制目标：
此类热仿真一般是为了检测产品在某一特定情况或特殊情况下的精确 温度数值，可以用来分析产品典型应用时的准确温度状况或验证热仿真的准确 性。用来验证热仿真准确度时，需要按照仿真条件制作样品、设置外部环境条 件及产品工况参数。
3、产品散热方案可靠性（极端条件）热仿真结果
产品散热可靠性热仿真时，由于考虑的是极端环境和极端工况下的产 品温度状况，产品在实际工作时可能无法达到所有条件，因而现实无法出现热 仿真结果所呈现的温度状况，无需也无法验证。此类热仿真结果确保产品在任 何设计使用条件下温度不会高于仿真温度。
一般来说，热仿真分析的有效实施必须具备基本的结构 学、热物理学和流体力学专业知识。
4
2、热仿真能解决哪些问题，有哪些好处？
➢ 热仿真能解决的问题：
1、产品立项前的散热可行性评估，避免出现后续由于温度不能 过造成的项目流产。 2、配合ID确定产品的最小结构和外观的开孔通风布局。 3、协助电子工程师和结构工程师确认产品的内部器、部件的散 热合理布局。 4、主要热源器件所需散热器的设计和选用，以及流体特性的确 认和风扇选用（需要的话）。 5、完成面向客户的热可靠性分析报告，提供实验依据。
确定产品需要管控温度的器件和部位及对应的温度（温升）上限数值。
清楚产品特性：
1、产品的几何结构，一般是完整的3D图纸（包括PCB的布线和覆铜结构）； 2、主要热源器件的发热功耗参数及封住特性（如果管控结温，至少需要提供 封装热阻）； 3、主要结构件的材质信息及表面处理信息（特别关注材质的导热系数、密度、 比热等物性参数及部件的表面状态，如油漆、涂层、化学处理方式等）。
电子产品热仿真介绍
Jensen
介绍内容：
一、什么是仿真和热仿真？ 二、热仿真能解决哪些问题，有哪些好处？ 三、进行热仿真需要清楚哪些信息？ 四、怎样理解热仿真结果？
2
1.1、什么是仿真？
➢ 仿真定义：
把实际系统建立成物理模型或数学模型进行研究，然后把对模型 实验研究的结果应用到实际系统中去，这种方法就叫做模拟仿真研究，简 称仿真。
7
谢谢观看
Jensen
清楚环境条件：
1、产品设计使用环境条件和产品检测环境条件。如环境开放程度（是否密闭 和限制空间、或障碍物遮挡）、所处流体环境（是否浸泡在水中或其他液体中， 是否有外部强制对流环境等）、环境温度，海拔高度、产品放置相对重力的方 向关系等； 2、产品是单独使用还是组合使用； 3、产品使用环境是否会受其他高温热源影响； 4、产品是否被太阳照射等。
