声控闪光电路报告
声控灯_实验报告
一、实验目的1. 熟悉声控电路的基本原理和设计方法；2. 掌握声控电路的搭建与调试；3. 理解声控灯的工作原理，提高动手实践能力。
二、实验原理声控灯是一种利用声音信号来控制LED灯的开关的电路。
其基本原理是：当有声音信号输入时，电路中的声音传感器会输出一个电信号，通过放大、整形等处理后，驱动LED灯亮起；当声音信号消失后，LED灯熄灭。
实验中使用的声控电路主要包括以下元件：1. 声音传感器：将声音信号转换为电信号；2. 放大电路：放大声音传感器输出的微弱电信号；3. 整形电路：将放大后的电信号整形为矩形脉冲信号；4. 驱动电路：驱动LED灯亮起或熄灭；5. 电源电路：为整个电路提供稳定的电源。
三、实验器材1. 声音传感器：1个；2. 单片机开发板：1块；3. LED灯：1个；4. 电阻、电容、二极管等元件：若干；5. 电源：1个；6. 仿真软件：1套。
四、实验步骤1. 设计电路图：根据实验原理，设计声控电路的电路图，包括声音传感器、放大电路、整形电路、驱动电路和电源电路等。
2. 搭建电路：根据电路图，将各个元件焊接在单片机开发板上，确保连接正确无误。
3. 编写程序：使用仿真软件编写声控电路的程序，实现声音信号控制LED灯的开关。
4. 调试电路：将编写好的程序烧录到单片机中，接通电源，观察LED灯的工作情况。
如有问题，检查电路连接和程序代码，进行调试。
5. 实验结果分析：记录实验过程中LED灯的开关情况，分析声控电路的工作原理。
五、实验结果与分析1. 实验现象：当有声音输入时，LED灯亮起；当声音消失后，LED灯熄灭。
2. 结果分析：（1）声音传感器将声音信号转换为电信号，放大电路将微弱电信号放大，整形电路将放大后的电信号整形为矩形脉冲信号。
（2）驱动电路将矩形脉冲信号转换为LED灯的驱动信号，使LED灯亮起或熄灭。
（3）声控灯的工作原理是基于声音信号的控制，当声音强度达到一定程度时，电路输出高电平，驱动LED灯亮起；当声音强度降低到一定程度时，电路输出低电平，LED灯熄灭。
声控闪光灯电路实训报告
一、实训目的1. 熟悉声控闪光灯电路的工作原理；2. 掌握声控闪光灯电路的组装与调试方法；3. 提高电子制作和调试能力。
二、实训内容1. 声控闪光灯电路原理；2. 声控闪光灯电路组装；3. 声控闪光灯电路调试。
三、实训步骤1. 声控闪光灯电路原理声控闪光灯电路主要由拾音器、晶体管放大器和发光二极管等组成。
当环境中的声波信号被拾音器拾取后，经过放大器放大，驱动发光二极管发光。
2. 声控闪光灯电路组装（1）准备元器件：驻极体话筒、晶体管、电阻、电容、发光二极管、电源等。
（2）按照电路图连接元器件，注意极性。
（3）组装电路板，确保元器件排列整齐、美观。
3. 声控闪光灯电路调试（1）通电测试：连接电源，观察电路是否正常工作。
（2）调整电路参数：根据实际效果，调整晶体管的工作点，使电路达到最佳状态。
（3）测试灵敏度：用不同大小的声音测试电路的灵敏度，确保电路在正常范围内工作。
四、实训结果与分析1. 实训结果通过本次实训，成功组装并调试出一款声控闪光灯电路。
当有声音输入时，电路能够正常工作，发光二极管闪烁发光。
2. 分析（1）在组装电路时，注意极性连接，确保电路正常工作。
（2）在调试电路时，调整晶体管的工作点，使电路达到最佳状态。
（3）根据实际效果，调整电路参数，提高电路的灵敏度。
五、实训总结1. 通过本次实训，掌握了声控闪光灯电路的工作原理和组装调试方法。
2. 提高了电子制作和调试能力，为以后的学习和工作奠定了基础。
3. 在实训过程中，发现了自己在电路制作和调试方面的不足，需要在今后的学习中加以改进。
4. 声控闪光灯电路具有广泛的应用前景，例如在舞台、商场、家庭等场所作为装饰或警示作用。
六、实训心得1. 在组装电路时，要细心、耐心，确保电路连接正确。
2. 在调试电路时，要善于观察、分析，找出问题并及时解决。
3. 在实训过程中，要勇于尝试，不怕失败，不断总结经验。
4. 电子制作和调试需要一定的理论基础和实践经验，要不断学习、积累，提高自己的技能水平。

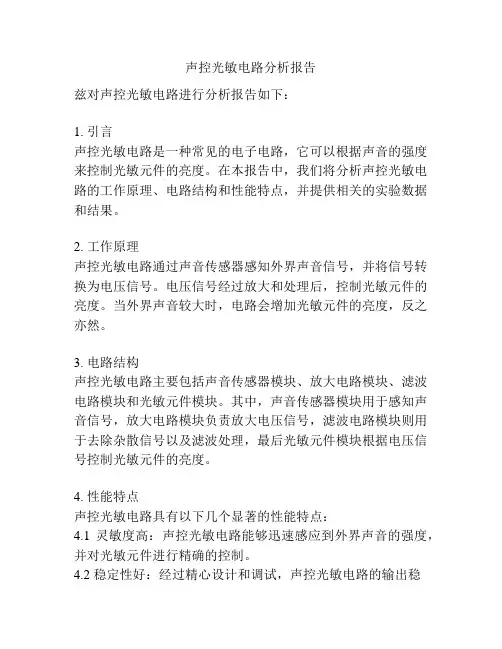

声控光敏电路分析报告
声控光敏电路分析报告兹对声控光敏电路进行分析报告如下：1. 引言声控光敏电路是一种常见的电子电路，它可以根据声音的强度来控制光敏元件的亮度。
在本报告中，我们将分析声控光敏电路的工作原理、电路结构和性能特点，并提供相关的实验数据和结果。
2. 工作原理声控光敏电路通过声音传感器感知外界声音信号，并将信号转换为电压信号。
电压信号经过放大和处理后，控制光敏元件的亮度。
当外界声音较大时，电路会增加光敏元件的亮度，反之亦然。
3. 电路结构声控光敏电路主要包括声音传感器模块、放大电路模块、滤波电路模块和光敏元件模块。
其中，声音传感器模块用于感知声音信号，放大电路模块负责放大电压信号，滤波电路模块则用于去除杂散信号以及滤波处理，最后光敏元件模块根据电压信号控制光敏元件的亮度。
4. 性能特点声控光敏电路具有以下几个显著的性能特点：4.1 灵敏度高：声控光敏电路能够迅速感应到外界声音的强度，并对光敏元件进行精确的控制。
4.2 稳定性好：经过精心设计和调试，声控光敏电路的输出稳定性较高，能够适应不同环境的声音需求。
4.3 简单易用：声控光敏电路的原理简单，结构清晰，使用方便，适用于各种声音控制场景。
4.4 节能环保：由于能够根据声音信号控制光敏元件的亮度，声控光敏电路具有较高的节能环保性，减少了能源的浪费。
5. 实验数据我们进行了一系列的实验来验证声控光敏电路的性能。
在实验中，我们使用了不同强度的声音信号，并测量了相应的电压输出和光敏元件的亮度。
实验数据显示，声音信号的强度与电压输出和亮度之间存在正相关关系。
6. 结论通过对声控光敏电路的分析和实验数据的验证，我们得出以下结论：声控光敏电路具有较高的灵敏度和稳定性，可以根据声音信号控制光敏元件的亮度。
该电路结构简单，使用方便，适用于各种声音控制场景。
声控光敏电路的节能环保性能也值得肯定。
7. 参考文献[1] XXXX[2] XXXX以上为声控光敏电路分析报告的全部内容，希望能对读者有所帮助。
声光控电子电路设计报告
声光控电子电路设计报告一. 设计要求总体要求：设计一个声光控制开关，用声音和光照同时控制，当光线很暗的时候有声音触发就打开开关（控制一个6v/100mA小灯泡负载），开关延迟时间在5-15秒之间可以调整。
当光线较强的时候声控不起作用。
（1）．声控电路：用咪头收集声音信号，因为咪头功率很小，因此需要用放大电路将所收集的声音信号放大。
（2）．其次需要设计光控电路：利用光敏电阻光线越强，电阻越大的特点，用它作为光控电路的控制电阻。
（3）．声控电路和光控电路联合使用，使得光线较强时声控不起作用，此时声音很大也不会使得灯亮；只有当光线较暗时，声控电路起作用，有声音时就会触发，使得负载灯亮。
（4）.此外，本电路要求以NE555芯片充当触发开关，且使电路延迟5—15s。
下图为所要求的设计单元：电路原理图图1电路简述电路咪头采集声音信号并用两级运放LM324对采集到得信号进行放大处理再输入到与非门，采用光敏电阻（R9代替）采集光信号转换为电平信号并经过运放LM324进行发大输入到与非门进行逻辑处理。
延时功能通过555单谐震荡实现。
2.2 方案二电路简述本电路前一部分为独立的声控和光控，中间部分为与非门，最后部分是延时以及负载（LED灯）。
光控部分由光敏电阻采集光信号转变为电信号，声控部分由咪头收集声音信号，并经三极管和一个运放放大。
白天或晚上光线较亮时，光控为低电平，声控部分起不了作用。
白天或晚上光线较暗时，光控部分将为高电平，声控部分起作用，负载电路的通断受控于声控部分。
电路能否接通就看声音信号强度。
当声音强度达到一定程度是，电路自动接通，二极管点亮，并开始延时，延时时间到开关自动关闭，等下一次声音信号触发。
2.3 方案比较方案一和方案二原理基本相同，由于方案一的效果方面不及方案二，所以此次采用的是方案二的设计进行制板。
三.单元电路设计计算与元器件的选择声控部分：选择能将将声音信号转换为电信号的能量转换器件——咪头，这是声控电路的主要部件。
声光控灯泡实验报告
一、实验目的1. 了解声光控电路的基本原理和组成。
2. 掌握声光控灯泡的组装和调试方法。
3. 分析声光控灯泡在不同环境下的工作性能。
二、实验原理声光控电路是一种利用声音和光线控制电路通断的电路。
它主要由声敏元件、光敏元件、延时元件和执行元件组成。
当声音和光线同时满足一定条件时，电路导通，执行元件（如继电器）动作，控制灯泡点亮；当条件不满足时，电路断开，灯泡熄灭。
三、实验器材1. 声光控模块（含声敏元件、光敏元件、延时元件）2. 继电器3. 灯泡4. 杜邦线5. 面包板6. 电源7. 热熔胶8. 实验桌四、实验步骤1. 组装电路（1）将声光控模块、继电器、灯泡依次插入面包板上。
（2）用杜邦线将声光控模块的输出端与继电器的输入端相连。
（3）将继电器的输出端与灯泡的一端相连，另一端接地。
（4）将声光控模块的电源端与电源相连。
2. 调试电路（1）打开电源，观察声光控模块和继电器是否正常工作。
（2）在白天，观察声光控灯泡是否点亮，确保光线条件不满足时灯泡不亮。
（3）在夜晚，分别进行以下操作：a. 没有声响时，观察声光控灯泡是否点亮，确保光线条件满足时灯泡不亮。
b. 有声响时，观察声光控灯泡是否点亮，确保声音条件满足时灯泡点亮。
c. 播放不同音量的声音，观察声光控灯泡的响应情况，确保声音敏感度合适。
3. 分析实验结果（1）在白天，声光控灯泡不点亮，说明光线条件不满足时灯泡不亮。
（2）在夜晚，有声响时声光控灯泡点亮，说明声音条件满足时灯泡点亮。
（3）不同音量的声音都能使声光控灯泡点亮，说明声音敏感度合适。
五、实验总结1. 通过本次实验，我们了解了声光控电路的基本原理和组成，掌握了声光控灯泡的组装和调试方法。
2. 声光控灯泡在白天不点亮，夜晚有声响时点亮，符合实验要求。
3. 声光控灯泡在不同环境下的工作性能良好，能够实现节能照明。
六、实验心得1. 在实验过程中，我们学会了如何根据电路原理进行组装和调试。
2. 通过实际操作，我们对声光控电路的工作原理有了更深入的了解。

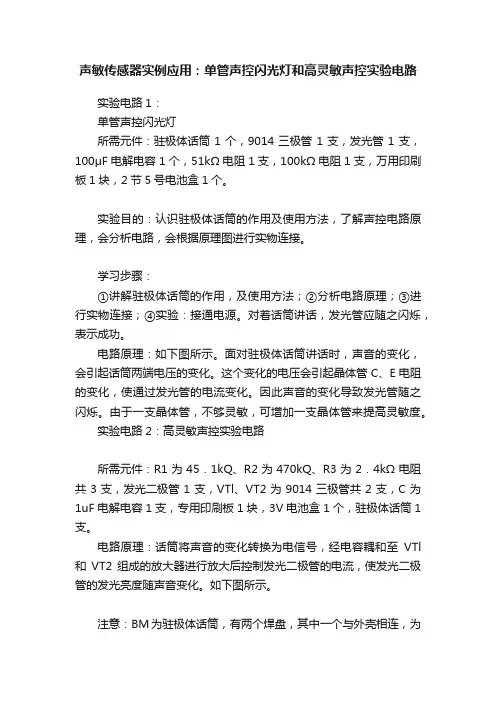

声敏传感器实例应用：单管声控闪光灯和高灵敏声控实验电路
声敏传感器实例应用：单管声控闪光灯和高灵敏声控实验电路
实验电路1：
单管声控闪光灯
所需元件：驻极体话筒1个，9014三极管1支，发光管1支，100μF电解电容1个，51kΩ电阻1支，100kΩ电阻1支，万用印刷板1块，2节5号电池盒1个。
实验目的：认识驻极体话筒的作用及使用方法，了解声控电路原理，会分析电路，会根据原理图进行实物连接。
学习步骤：
①讲解驻极体话筒的作用，及使用方法；②分析电路原理；③进行实物连接；④实验：接通电源。
对着话筒讲话，发光管应随之闪烁，表示成功。
电路原理：如下图所示。
面对驻极体话筒讲话时，声音的变化，会引起话筒两端电压的变化。
这个变化的电压会引起晶体管C、E电阻的变化，使通过发光管的电流变化。
因此声音的变化导致发光管随之闪烁。
由于一支晶体管，不够灵敏，可增加一支晶体管来提高灵敏度。
实验电路2：高灵敏声控实验电路
所需元件：R1为45．1kQ、R2为470kQ、R3为2．4kΩ电阻共3支，发光二极管1支，VTl、VT2为9014三极管共2支，C为1uF电解电容1支，专用印刷板1块，3V电池盒1个，驻极体话筒1支。
电路原理：话筒将声音的变化转换为电信号，经电容耦和至VTl 和VT2组成的放大器进行放大后控制发光二极管的电流，使发光二极管的发光亮度随声音变化。
如下图所示。
注意：BM为驻极体话筒，有两个焊盘，其中一个与外壳相连，为
负极，另一个为正极。
声控灯实验报告
声控灯实验报告引言声控灯是一种基于声音信号进行控制的照明设备。
它可以根据声音的大小和频率来自动调节灯光的亮度和颜色。
声控灯的应用领域广泛，包括家庭生活、商业场所、演艺表演等。
本实验旨在设计并实现一种简单的声控灯系统，通过感应环境中的声音信号，并根据声音信号的强弱来控制灯光的亮度。
实验材料•Arduino开发板•声音传感器•三色LED灯•杜邦线实验步骤1.连接电路将声音传感器和三色LED灯分别与Arduino开发板相连。
–将声音传感器的OUT引脚与Arduino开发板的A0引脚相连。
–将LED的红色管脚连接到Arduino开发板的9号引脚。
–将LED的绿色管脚连接到Arduino开发板的10号引脚。
–将LED的蓝色管脚连接到Arduino开发板的11号引脚。
2.编写代码使用Arduino开发环境，编写控制声控灯的代码。
代码逻辑如下：// 声控灯实验代码int soundPin = A0; // 声音传感器的信号引脚int redPin = 9; // 红色LED的引脚int greenPin = 10; // 绿色LED的引脚int bluePin = 11; // 蓝色LED的引脚void setup() {pinMode(redPin, OUTPUT);pinMode(greenPin, OUTPUT);pinMode(bluePin, OUTPUT);Serial.begin(9600);}void loop() {int sound = analogRead(soundPin); // 读取声音传感器的模拟量值Serial.println(sound); // 输出声音传感器的值if (sound > 500) { // 声音信号大于500时，灯亮analogWrite(redPin, 255); // 亮红灯analogWrite(greenPin, 255); // 亮绿灯analogWrite(bluePin, 255); // 亮蓝灯} else { // 声音信号小于等于500时，灯灭analogWrite(redPin, 0); // 灭红灯analogWrite(greenPin, 0); // 灭绿灯analogWrite(bluePin, 0); // 灭蓝灯}}以上代码通过读取声音传感器的模拟量值，并根据模拟量值控制三色LED灯的亮度，从而实现声控灯的功能。
声控灯的实验报告
声控灯的实验报告声控灯的实验报告引言：声控灯是一种利用声音信号控制灯光开关的装置。
它在日常生活中有着广泛的应用，不仅能提高生活的便利性，还能节约能源。
本实验旨在研究声控灯的原理和实现方法，并通过实验验证其可行性和效果。
一、实验目的本实验的目的是探究声控灯的工作原理，了解声控灯的实现方法，并通过实验验证其可行性和效果。
二、实验材料和仪器1. 电路板：用于搭建声控灯电路的基础平台。
2. 电子元件：包括声音传感器、继电器、电阻、电容等。
3. 灯泡：用于模拟灯光。
4. 电源：提供电路所需的电能。
5. 声源：用于产生声音信号。
三、实验步骤1. 搭建电路：根据电路图搭建声控灯电路，将声音传感器与继电器、电源等连接起来。
2. 连接灯泡：将灯泡与继电器连接，使其能够受到电路控制。
3. 调试电路：根据实验要求，调整电路的参数，使其能够准确地识别声音信号并控制灯光的开关。
4. 进行实验：利用声源产生不同强度和频率的声音信号，观察灯光的开关情况，并记录实验数据。
5. 分析结果：根据实验数据，分析声控灯的工作原理和性能，并对实验结果进行评价。
四、实验结果与分析经过实验，我们发现声控灯能够根据声音信号的强度和频率来控制灯光的开关。
当声音信号达到一定强度时，声控灯会自动打开灯光；当声音信号消失或强度减弱时，声控灯会自动关闭灯光。
这说明声控灯能够根据环境中的声音变化来智能地控制灯光，提高了生活的便利性。
此外，通过实验我们还发现，声控灯对声音信号的敏感程度和响应速度与电路中的参数设置有关。
当电阻和电容的数值适当时，声控灯能够更加准确地识别声音信号，并做出相应的控制动作。
因此，在实际应用中，我们需要根据实际情况调整电路参数，以获得最佳的声控灯效果。
五、实验总结通过本次实验，我们深入了解了声控灯的工作原理和实现方法。
声控灯作为一种智能化的照明设备，不仅提高了生活的便利性，还能节约能源，减少人为操作的繁琐。
然而，声控灯的实现还存在一些问题，如对环境噪声的干扰、对声音信号的敏感度等，需要进一步的研究和改进。
声控闪光灯电路(理论)
编制人：一级审核人：霍永红二级审核人：联系领导：日期：项目十一：声控闪光灯电路的制作班级：学生姓名：组别：评价：【实训目标】一、知识目标：能够认识电路中的元器件、以及元器件的引脚及功能；能够对电路原理图进行简单分析。
二、能力目标：能根据原理图设计三孔线路板的布局图。
三、情感目标：通过小组合作学习，培养成员间相互协作，相互交流和团队合作意识从而形成良好的7S 素养。
【实训重点】：掌握元器件的识别与检测的方法。
2能够对电路图进行简单分析。
【实训难点】：能够根据电路原理图设计三孔板布局图。
【使用说明与学法指导】1、通读教材，完成预习案。
2、课时安排：1课时3、课型安排：理论课4、学法指导：小组合作法、观察法、【预习案】一、课前准备问题1：熟悉原理图纸，分析工作原理，电路原理图由哪些元器件组成，请罗列出来。
问题2：请思考BM是什么元器件？问题3：该电路中的三极管是_______________型，分别有__________极、__________极、__________极。
【我的疑惑】：_____________________________________________________________【探究案】探究一：驻极体话筒的作用是将____________转变成____________。
当话筒无声音信号输入时，VT1上的基极电流是由电源V CC通过R2提供的I B1，因为R2值很大，所以I B1_______，经三极管VT1和VT2两级放大后，通过发光二极管的电流仍______，发光二极管_________；当话筒有声音信号输入时，VT1上的基极电流是由话筒提供的交流电流i b1和直流电流I B1叠加而成，经三极管VT1和VT2两级放大后，通过发光二极管的电流______，发光二极管_________，故电路呈现____________________________的现象。
探究二：元器件的识别与检测[驻极体话筒的识别与检测]：1、识别正负极性。
声光控灯实验报告
一、实验目的1. 了解声光控灯的工作原理及电路组成。
2. 掌握声光控灯的安装与调试方法。
3. 培养动手实践能力和创新思维。
二、实验原理声光控灯是一种利用声音和光线来控制电路通断的智能照明设备。
其工作原理如下：1. 当声音传感器检测到声音信号时，将其转换为电信号，并通过放大电路放大后，驱动继电器动作，使电路导通，从而点亮灯泡。
2. 当光线传感器检测到光线信号时，若光线较弱（如夜晚），则电路导通，灯泡点亮；若光线较强（如白天），则电路断开，灯泡熄灭。
三、实验器材1. 声光控灯电路板1块2. LED灯泡1个3. 电阻1kΩ1个4. 继电器1个5. 声音传感器1个6. 光线传感器1个7. 杜邦线若干8. 电源（5V）9. 面包板1块10. 电烙铁1把四、实验步骤1. 准备实验器材，将声光控灯电路板、LED灯泡、电阻、继电器、声音传感器、光线传感器、杜邦线、电源和面包板准备好。
2. 按照电路图连接电路，将声光控灯电路板、LED灯泡、电阻、继电器、声音传感器、光线传感器、杜邦线、电源和面包板依次插入面包板上。
3. 将声光控灯电路板的电源接口接入电源，打开电源开关。
4. 在声光控灯电路板的输入端接入声音传感器，输出端接入LED灯泡。
5. 在声光控灯电路板的输入端接入光线传感器，输出端接入继电器。
6. 将继电器线圈接入电路，使其控制LED灯泡的通断。
7. 调整声音传感器和光线传感器的灵敏度，使电路能够正常工作。
8. 进行实验，观察声光控灯的工作情况。
五、实验结果与分析1. 实验结果：当声音传感器检测到声音信号时，LED灯泡点亮；当光线传感器检测到光线信号时，LED灯泡熄灭。
2. 实验分析：（1）声光控灯电路能够根据声音和光线信号控制LED灯泡的通断，实现了智能照明功能。
（2）声音传感器和光线传感器的灵敏度对实验结果有较大影响，需要根据实际情况进行调整。
（3）实验过程中，电路连接应规范，以免造成电路故障。
六、实验结论通过本次实验，我们了解了声光控灯的工作原理及电路组成，掌握了声光控灯的安装与调试方法。
声控调光灯实验报告
一、实验目的1. 了解声控调光灯的工作原理和组成。
2. 掌握声控调光灯的设计与制作方法。
3. 通过实验验证声控调光灯的调光效果。
二、实验原理声控调光灯是一种利用声音信号控制灯光亮度的电子设备。
其工作原理如下：1. 当声波信号输入到声控模块时，声控模块会将声波信号转换为电信号。
2. 电信号经过放大、滤波等处理，最终控制调光模块调节灯光亮度。
3. 调光模块通过调整电流大小，控制灯光亮度的变化。
三、实验器材1. 声控模块：1个2. 调光模块：1个3. 灯泡：1个4. 电源：1个5. 连接线：若干6. 电路板：1块7. 电阻：1个8. 电容：1个9. 线路板焊接工具：1套四、实验步骤1. 设计电路图：根据实验要求，设计声控调光灯的电路图，包括声控模块、调光模块、灯泡、电源等元件的连接方式。
2. 搭建电路：按照电路图，将声控模块、调光模块、灯泡、电源等元件焊接在电路板上。
3. 调试电路：连接电源，测试电路是否正常工作。
若电路正常，则进行下一步实验；若电路异常，则检查电路连接是否正确，重新焊接。
4. 实验验证：a. 在远离声控模块的位置，大声说话或拍手，观察灯泡是否发光。
b. 在声控模块附近，大声说话或拍手，观察灯泡亮度是否发生变化。
c. 改变声控模块与灯泡的距离，观察灯泡亮度是否发生变化。
5. 结果分析：根据实验结果，分析声控调光灯的工作效果。
五、实验结果与分析1. 实验结果：在远离声控模块的位置，大声说话或拍手，灯泡发光；在声控模块附近，大声说话或拍手，灯泡亮度发生变化；改变声控模块与灯泡的距离，灯泡亮度也发生变化。
2. 结果分析：声控调光灯能够根据声波信号控制灯光亮度，且调光效果较好。
实验结果表明，声控调光灯的设计与制作方法可行。
六、实验总结1. 通过本次实验，了解了声控调光灯的工作原理和组成。
2. 掌握了声控调光灯的设计与制作方法。
3. 实验结果表明，声控调光灯的调光效果较好，具有一定的实用价值。
4. 在实验过程中，发现了一些问题，如电路连接不牢固、元件焊接不规范等。
制作声光控电路实训报告
一、实训目的本次实训旨在通过实际操作，让学生掌握声光控电路的原理、设计、制作和调试方法，提高学生的动手能力和电路设计水平。
通过本次实训，学生能够：1. 了解声光控电路的基本原理和组成。
2. 学会使用常用电子元器件和仪器设备。
3. 掌握电路图绘制和焊接技术。
4. 能够根据需求设计和制作简单的声光控电路。
二、实训内容1. 声光控电路原理学习首先，我们对声光控电路的原理进行了深入学习。
声光控电路是一种利用声音和光信号控制电路通断的电子电路。
它主要由声控电路、光控电路、延时电路和执行电路组成。
- 声控电路：利用声敏元件（如驻极体话筒）将声音信号转换为电信号，经过放大和整形后，控制执行电路的通断。
- 光控电路：利用光敏元件（如光敏电阻、光敏二极管）检测环境光线强度，控制电路的通断。
- 延时电路：在电路接通一段时间后自动关闭，实现延时控制。
- 执行电路：根据声光控电路的控制信号，控制执行元件（如继电器、晶闸管）的动作，实现电路的通断。
2. 电路图绘制根据实训要求，我们设计了一个简单的声光控电路，并绘制了电路图。
电路图如下：```电源 +----[整流桥]----[滤波电容]----[光敏电阻]----[光控三极管]----[延时电路]----[执行元件]----[电源负极]| |+----------------------------------------------------+| |+----[声敏元件]----[放大电路]----[整形电路]----+```3. 元器件准备根据电路图，我们准备了以下元器件：- 电源：9V电池- 整流桥：4个二极管- 滤波电容：1000μF- 光敏电阻：光敏二极管- 光控三极管：NPN型三极管- 延时电路：555定时器- 执行元件：继电器- 声敏元件：驻极体话筒- 放大电路：运算放大器- 整形电路：二极管、电容4. 电路焊接在老师的指导下，我们按照电路图将元器件焊接在电路板上。
声控闪烁灯小实验
科技小实验：声控闪烁灯
一、实验目的
1、了解三极管的基本功能
2、连接驻极体话筒的基本功能
二、电路图
三、实验材料
面包板、470欧姆电阻（黄紫棕金）、4.7k欧姆电阻（黄紫红金）、10k欧姆电阻（棕黑橙金）、1M欧姆电阻（棕黑绿金）、发光二极管1个，1uF电解电容1个、9013三极管2个，驻极体话筒
四、插接图
1、红色为电池正极，黑色为负极
2、按引脚编号插接
3、观察驻极体话筒，有一个引脚的底端与外壳相连接的为负极
五、实验过程
1、插接完成后，插接好电路、检查无误后，连接电源，正极接面包板上方的一行（红色），负极接最下面一行（黑色）
2、对驻极体话筒说话，发光二极管将随着话音闪烁。
声控闪烁灯开题报告
声控闪烁灯开题报告声控闪烁灯开题报告一、引言随着科技的不断发展，人们对于智能家居的需求也越来越高。
而声控技术作为智能家居的一种重要应用，受到了广泛的关注。
本文旨在设计一款声控闪烁灯，通过声音的识别和控制，实现灯光的闪烁效果。
本报告将围绕设计的目的、原理、实现方式和预期效果展开论述。
二、设计目的声控闪烁灯的设计目的是为了提供一种便捷、智能的灯光控制方式，使用户能够通过声音指令来控制灯光的闪烁效果。
通过这种方式，用户无需触碰开关或使用遥控器，只需通过声音即可实现灯光的闪烁，提升用户的使用体验。
三、设计原理声控闪烁灯的设计原理基于声音的识别和控制。
首先，通过麦克风采集环境中的声音信号，并将其转换为电信号。
然后，利用声音识别算法对采集到的声音进行处理和分析，提取出关键信息，如声音的频率、强度等。
接下来，根据预设的声音指令，判断是否触发闪烁灯的开关。
最后，通过控制电路，将电信号转换为控制信号，控制灯光的闪烁效果。
四、实现方式为了实现声控闪烁灯的设计，需要以下几个主要组件和模块：1. 麦克风模块：用于采集环境中的声音信号，并将其转换为电信号。
2. 声音识别模块：通过声音识别算法对采集到的声音进行处理和分析，提取出关键信息。
3. 控制电路：将电信号转换为控制信号，控制灯光的闪烁效果。
4. LED灯模块：用于实现闪烁效果的灯光。
在实际搭建声控闪烁灯的过程中，需要将这些组件和模块进行连接和调试，确保它们能够协同工作。
同时，还需要编写相应的程序代码，实现声音的识别和控制逻辑。
五、预期效果通过声控闪烁灯的设计，用户可以通过声音指令来控制灯光的闪烁效果。
例如，当用户发出“开灯”指令时，灯光开始闪烁；当用户发出“关灯”指令时，灯光停止闪烁。
这种智能化的控制方式，不仅方便了用户的使用，还增加了灯光的趣味性和装饰效果。
除此之外，声控闪烁灯还可以与其他智能家居设备进行联动。
例如，当用户发出“晚安”指令时，不仅可以关闭灯光，还可以关闭窗帘、调整空调温度等，为用户提供更加便捷的智能家居体验。
电路声光控制实验报告
一、实验目的1. 了解声光控制电路的基本原理和组成。
2. 掌握声光控制电路的设计方法及调试技巧。
3. 通过实验，验证声光控制电路在实际应用中的效果。
二、实验原理声光控制电路是一种利用声波和光波控制电路通断的电路。
它主要由声传感器、光传感器、信号处理电路和执行电路组成。
当声波和光波同时作用于电路时，电路才会导通，从而实现声光控制。
三、实验器材1. 声光控制电路实验板2. 音频信号发生器3. 光敏电阻4. 晶体管5. 继电器6. 电源7. 万用表8. 示波器四、实验步骤1. 电路连接：按照实验板上的电路图，将声光控制电路连接好，包括声传感器、光传感器、信号处理电路和执行电路。
2. 声光控制电路调试：- 使用示波器观察声传感器输出的声波信号。
- 使用万用表测量光敏电阻的阻值，调整光敏电阻的阻值，使电路在光照条件下能够正常工作。
- 调整晶体管的基极偏置电压，使晶体管在声波和光波同时作用时导通。
3. 实验验证：- 在白天，将光敏电阻的阻值调整到较大值，使电路不导通。
- 在夜晚，将光敏电阻的阻值调整到较小值，使电路导通。
- 播放音频信号，观察电路是否在声波和光波同时作用时导通。
4. 实验数据记录：- 记录声波和光波同时作用时，电路的导通情况。
- 记录电路在不同光照条件下的导通情况。
五、实验结果与分析1. 实验结果表明，声光控制电路能够在声波和光波同时作用时导通，实现声光控制。
2. 在白天，由于光照条件充足，光敏电阻的阻值较大，电路不导通，实现了节能效果。
3. 在夜晚，光敏电阻的阻值较小，电路导通，使执行电路（如继电器）动作，实现声光控制。
六、实验结论1. 声光控制电路是一种简单、实用的电路，能够实现声光控制。
2. 通过调整光敏电阻的阻值，可以实现电路在不同光照条件下的正常工作。
3. 声光控制电路在节能、安全等方面具有广泛的应用前景。
七、实验注意事项1. 在实验过程中，注意安全，避免触电。
2. 调整光敏电阻的阻值时，要缓慢进行，避免电路损坏。
闪光电路实验报告
闪光电路实验报告实验题目：闪光电路实验报告摘要：本实验通过搭建一个简单的闪光电路，探究了不同元件参数对电路工作状态的影响。
通过改变电阻和电容的取值，观察了电路的振荡频率、周期和稳定性等参数的变化规律。
1. 实验目的：1）学习使用元器件搭建简单的闪光电路；2）研究不同元件参数对电路工作状态的影响；3）探究电路的振荡频率、周期和稳定性等参数的变化规律。
2. 实验原理：闪光电路是一种基于振荡现象的电路。
通过控制电容充放电的过程，使电压在某一阈值附近产生周期性的振荡，从而实现闪光的效果。
电路的振荡频率和周期与电容和电阻的取值有关。
3. 实验步骤：1）根据实验要求，准备所需元器件，包括电阻、电容和稳压二极管等；2）根据电路图，搭建闪光电路；3）分别改变电阻和电容的取值，记录电路的振荡频率和周期；4）观察电路的稳定性，记录电路的工作状态是否稳定。
4. 实验结果：在本实验中，我们搭建了如下所示的闪光电路：（插入电路图）我们依次更改了电阻和电容的取值，并记录了对应的实验结果。
实验发现，当电阻和电容取较小值时，电路的振荡频率和周期较大，闪光效果明显；而当电阻和电容取较大值时，电路的振荡频率和周期较小，闪光效果不明显。
此外，我们还观察了电路的稳定性。
实验结果显示，当电阻和电容的取值在一定范围内变化时，电路的工作状态相对稳定，可以稳定地产生闪光效果。
5. 实验分析：根据实验结果，我们可以得出以下结论：1）电阻和电容的取值影响着电路的振荡频率和周期；2）较小值的电阻和电容可以使电路产生明显的闪光效果；3）合适范围内的电阻和电容取值可以保持电路的稳定工作状态。
从理论上讲，电阻和电容的取值越小，电路的振荡频率越高，周期越短。
然而，在实际搭建电路时，我们还需要考虑电流和电压的限制，以确保电路的稳定工作。
6. 实验总结：通过本次实验，我们学习了使用元器件搭建闪光电路的方法，并研究了不同元件参数对电路工作状态的影响。
通过改变电阻和电容的取值，我们观察了电路的振荡频率、周期和稳定性等参数的变化规律。
声光控控实验报告
一、实验名称：声光控实验二、实验目的：1. 理解声光控电路的工作原理。
2. 掌握声光控电路的设计与制作方法。
3. 通过实验验证声光控电路的功能。
三、实验原理：声光控电路是一种利用声波和光敏元件控制电路通断的电路。
其工作原理如下：1. 当环境光线较暗时，光敏电阻的电阻值增大，电路导通。
2. 当有声音输入时，话筒将声音信号转换为电信号，经过放大电路放大后，控制三极管工作。
3. 三极管导通，使得继电器线圈通电，从而控制负载的通断。
四、实验器材：1. 声光控开关模块2. 话筒3. 继电器4. 灯泡5. 面包板6. 杜邦线7. 电源8. 万用表五、实验步骤：1. 将声光控开关模块、话筒、继电器、灯泡依次插入面包板上，并用杜邦线连接。
2. 将面包板接入电源，打开电源开关。
3. 用万用表测量声光控开关模块的输入端电压，确保输入电压符合要求。
4. 在声光控开关模块的输入端接入话筒，观察灯泡是否发光。
5. 拔掉话筒，观察灯泡是否熄灭。
6. 在声光控开关模块的输入端接入话筒，同时用手拍打面包板，观察灯泡是否发光。
7. 拔掉话筒，观察灯泡是否熄灭。
六、实验结果：1. 在环境光线较暗的情况下，接入话筒后，灯泡能够发光。
2. 拔掉话筒后，灯泡熄灭。
3. 在环境光线较亮的情况下，无论是否接入话筒，灯泡均不发光。
七、实验结论：通过本次实验，我们掌握了声光控电路的工作原理，学会了声光控电路的设计与制作方法。
实验结果表明，声光控电路能够实现预期的功能，具有良好的实用价值。
八、实验心得：1. 在实验过程中，我们要注意安全，确保电源稳定。
2. 在接线过程中，要仔细检查，避免短路等故障。
3. 在实验过程中，要善于观察，及时发现问题并解决。
4. 通过本次实验，我们提高了动手能力，为今后的学习和工作打下了基础。
九、实验拓展：1. 设计一个声光控门铃，实现门铃在有人靠近时响起。
2. 设计一个声光控报警器，实现报警器在有人闯入时发出警报。
实验报告结束。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第三届“英才杯”
实用小电路设计竞赛报告
题目：声控闪光灯
院（系）：电气与电子工程学院
*名：***
李泽鑫
秦梦瑶
一、方案论证
1.方案
（声控闪光灯电路的基本工作原理）
2.工作原理
VT1、VT2组成两级直接耦合放大电路，选取合适的R2、R3，当外界无声音变化VT1处于临界饱和状态，而以使VT2处于截止状态，两只LED中无电流流过而不发光。
当MIC捡取声波信号后，就有音频信号注入VT1的基极，其信号的变化使VT1退出饱和状态，VT1的集电极电压上升。
VT2导通，LED1和LED2点亮发光，当输入音频信号较弱时，不足以使VT1退出饱和状态，LED1和LED2仍保持熄灭状态，只有较强信号输入时，二极管才点亮发光，所以二极管能随着环境声音信号的强弱起伏而闪烁发光。
3.仿真
在仿真软件multisim中进行仿真，仿真电路图如图1，其中话筒用函数发生器代替，9014晶体管用2N3904代替。
二、总体设计思想
经过我们组三个人共同的商议，我们决定从比较简单的实验入手，设计一个声控闪光灯。
声音由麦克风拾取，LED灯能随着环境声音的强弱起伏而闪烁发光，当有声音时闪光灯发光，并且在一定范围内随着声音的大小闪光灯的亮暗发生变化，声音越大越亮。
三、分电路设计
1.单元电路1
2.单元电路2
3.无声源信号时
单元1 :
R1＝4.7KΩ
给电容话筒MIC提供偏置电流，
ＩMIC＝UCC／R1＝0.64mA (5-1) R2=1MΩ
IBQ1＝（UCC－UBE)/R2=2.3*e-06mA (5-2) R3=10KΩ
使UCE1为0.2～0.4V
此时VT1处于临界饱和状态，不能放大电流。
单元2:
UC3=UCE1,不能使VT2导通，I BQ2几乎为零，VT2截止,灯不亮
4.有声源信号时
单元1:
C1作用：耦合电容，隔直流，决定下限频率。
fl1=1/ [ 2π（RMIC+ri）C1 ]≈1/2πriC1 (5-3)
rbe=rbb’+(1+β)26/IEQ≈11.6KΩ (5-4)
ri=rbe∥R2≈11.5KΩ(5-5) 所以fl1=13.85HZ
声波信号经话筒转化为相应的电信号，经C1送至VT1的基极进行放大其信号负半周（正半周不能使IBQ1减小，退出饱和状态）使VT1的IBQ1减小，退出饱和状态，则ICQ1减小，UCE1增加（刚有声波时IBQ2仍≈0,UC1=UCC-I1*R3，UCE1=UC1）
单元2：
C2作用: 耦合电容，隔直流，决定下限频率,（当C2容抗Xc增大，fl2降低，两端压降增大，即输出电压UO下降，从而Au下降）。
同理：
fl2=1/ [2π(RLED/2) C2] (5-6)
RLED=1.8V/50mA=36Ω(5-7) 所以fl2≈88.46HZ
综上可知下限频率fl=fl2=88.46HZ
所以从而影响了低频放大倍数Ausl [Ausl=Ausm/(1-jf1/f)]
（截止状态时IBQ2=Uc1/rbe=0.2V/11.6KΩ=17.2 UC1增加使VT2导通退出截止状态，
μA,IBQ2增加，退出截止状态。
四、总电路
五、调试中遇到问题的解决方案
六、小结
这个实用小电路能通过声音的频率来控制灯的闪烁，通过这次实用小电路设计让我们更加深刻理解模拟电路的相关知识，而且锻炼了我们的动手能力。
还体现了同学们之间的团队精神，每个人都参与进来，让我们感受到了设计的乐趣，在欢乐中我们学到了很多的知识。
我们认为，在这次电路设计中，不仅培养了独立思考，动手操作的能力，在各种其它的能力上也都有了提高。
更重要的是，在实验上，我们学会了很多的学习方法。
而这是日后最实用的，真的是受益匪浅。
面临社会的挑战，只有不断的学习，实践、再学习、再实践。
