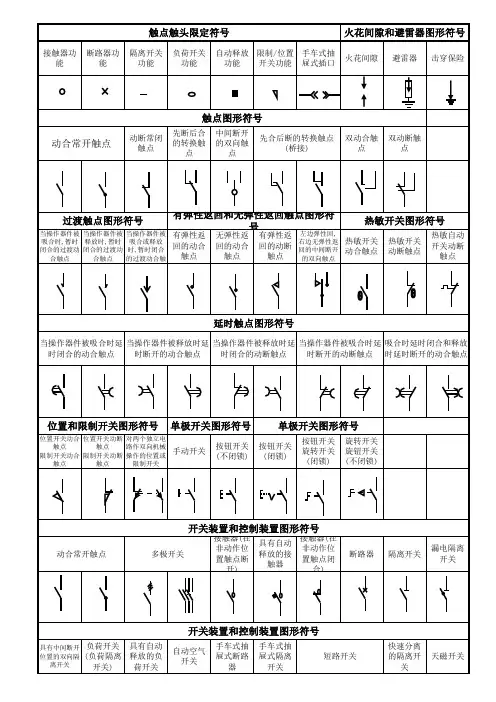

电气设备图形符号模板

电气设备图形符号模板电气设备图形符号1、避雷器避雷器：又称：surge arrester，能释放雷电或兼能释放电力系统操作过电压能量，保护电工设备免受瞬时过电压危害，又能截断续流，不致引起系统接地短路的电器装置。

避雷器通常接于带电导线与地之间，与被保护设备并联。

当过电压值达到规定的动作电压时，避雷器立即动作，流过电荷，限制过电压幅值，保护设备绝缘；电压值正常后，避雷器又迅速恢复原状，以保证系统正常供电。

2、变压器变压器：变压器的功能主要有：电压变换；电流变换，阻抗变换；隔离；稳压（磁饱和变压器）;自耦变压器；高压变压器（干式和油浸式）等，变压器常用的铁芯形状一般有E型和C型铁芯，XED型，ED型CD型。

变压器按用途可以分为：配电变压器、电力变压器、全密封变压器、组合式变压器、干式变压器、单相变压器、电炉变压器、整流变压器、电抗器、抗干扰变压器、防雷变压器、箱式变电器试验变压器转角变压器大电流变压器励磁变压器。

变压器的最基本型式，包括两组绕有导线之线圈，并且彼此以电感方式称合一起。

当一交流电流 (具有某一已知频率)流于其中之一组线圈时，于另一组线圈中将感应出具有相同频率之交流电压，而感应的电压大小取决于两线圈耦合及磁交链之程度。

一般指连接交流电源的线圈称之为「一次线圈」(Primary coil);而跨于此线圈的电压称之为「一次电压.」。

在二次线圈的感应电压可能大于或小于一次电压，是由一次线圈与二次线圈间的「匝数比」所决定的。

因此，变压器区分为升压与降压变压器两种。

大部份的变压器均有固定的铁芯，其上绕有一次与二次的线圈。

基于铁材的高导磁性，大部份磁通量局限在铁芯里，因此，两组线圈藉此可以获得相当高程度之磁耦合。

在一些变压器中，线圈与铁芯二者间紧密地结合，其一次与二次电压的比值几乎与二者之线圈匝数比相同。

因此，变压器之匝数比，一般可作为变压器升压或降压的参考指标。

由于此项升压与降压的功能，使得变压器已成为现代化电力系统之一重要附属物，提升输电电压使得长途输送电力更为经济，至于降压变压器，它使得电力运用方面更加多元化，可以这样说，没有变压器，现代工业实无法达到目前发展的现况。

电子变压器除了体积较小外，在电力变压器与电子变压器二者之间，并没有明确的分界线。

一般提供60Hz电力网络之电源均非常庞大，它可能是涵盖有半个洲地区那般大的容量。

电子装置的电力限制，通常受限于整流、放大，与系统其它组件的能力，其中有些部份属放大电力者，但如与电力系统发电能力相比较，它仍然归属于小电力之范围。

各种电子装备常用到变压器，理由是：提供各种电压阶层确保系统正常操作;提供系统中以不同电位操作部份得以电气隔离;对交流电流提供高阻抗，但对直流则提供低的阻抗;在不同的电位下，维持或修饰波形与频率响应。

「阻抗」其中之一项重要概念，亦即电子学特性之一，其乃预设一种设备，即当电路组件阻抗系从一阶层改变到另外的一个阶层时，其间即使用到一种设备-变压器。

变压器又有其做试验而用的，是试验变压器，分别可以分为充气式，油浸式，干式等试验变压器，是发电厂、供电局及科研单位等广大用户的用来做交流耐压试验的基本试验设备，通过了国家质量监督局的标准,用于对各种电气产品、电器元件、绝缘材料等进行规定电压下的绝缘强度试验变压器---利用电磁感应原理，从一个电路向另一个电路传递电能或传输信号的一种电器是电能传递或作为信号传输的重要元件3、电动机电动机：俗称马达，是一种将电能转化成机械能，并可再使用机械能产生动能，用来驱动其他装置的电气设备。

按运动方式分两种类型。

一种是旋转式器件,它主要包括一个用以产生磁场的电磁铁绕组或分布的定子绕组和一个旋转电枢或转子,其导线中有电流通过并受磁场的作用而使转动,这些机器中有些类型可作电动机用,也可作发电机用。

[1]另一种是线性马达。

电动机按使用电源不同分为直流电动机和交流电动机，电力系统中的电动机大部分是交流电机，可以是同步电机或者是异步电机（电机定子磁场转速与转子旋转转速不保持同步速）。

电动机主要由定子与转子组成。

通电导线在磁场中受力运动的方向跟电流方向和磁感线（磁场方向）方向有关。

电动机工作原理是磁场对电流受力的作用，使电动机转动。

它是将电能转变为机械能的一种机器。

通常电动机的做功部分作旋转运动，这种电动机称为转子电动机；也有作直线运动的，称为直线电动机。

电动机能提供的功率范围很大，从毫瓦级到万千瓦级。

电动机的使用和控制非常方便，具有自起动、加速、制动、反转、掣住等能力，能满足各种运行要求；电动机的工作效率较高，又没有烟尘、气味，不污染环境，噪声也较小。

由于它的一系列优点，所以在工农业生产、交通运输、国防、商业及家用电器、医疗电器设备等各方面广泛应用。

4、电抗器与分裂电抗器最通俗的讲，能在电路中起到阻抗的作用的东西，我们叫它电抗器。

电力网中所采用的电抗器，实质上是一个无导磁材料的空心线圈。

它可以根据需要布置为垂直、水平和品字形三种装配形式。

在电力系统发生短路时，会产生数值很大的短路电流。

如果不加以限制，要保持电气设备的动态稳定和热稳定是非常困难的。

因此，为了满足某些断路器遮断容量的要求，常在出线断路器处串联电抗器，增大短路阻抗，限制短路电流。

由于采用了电抗器，在发生短路时，电抗器上的电压降较大，所以也起到了维持母线电压水平的作用，使母线上的电压波动较小，保证了非故障线路上的用户电气设备运行的稳定性。

分裂电抗器在结构上和普通的电抗器没有大的区别。

只是在电抗线圈的中间有一个抽头，用来连接电源，于是一个电抗器形成两个分支，此二分支可各接一个（如厂用母线），其额定电流相等。

正常运行时，由于两分支里电流方向相反，使两分支的电抗减小，因而电压损失减小。

当一分支出线发生短路时，该分支流过短路电流，另一分支的负荷电流相对于短路电流来说很小，可以忽略其作用，则流过短路电流的分支电抗增大，压降增大，使母线的残余电压较高。

优点：（1）正常运行时，分裂电抗器每个分段的电抗相当于普通电抗器电抗的1/4，使负荷电流造成的电压损失较普通电抗器为小。

（2）当分裂电抗器的分支端短路时，分裂电抗器每个分段电抗较正常运行值增大四倍，故限制短路的作用比正常运行值大，有限制短路电流的作用。

缺点：当两个分支负荷不相等或者负荷变化过大时，将引起两分段电压偏差增大，使分段电压波动较大，造成用户电动机工作不稳定，甚至分段出现过电压。

5、电流互感器电流互感器起到变流和电气隔离作用。

便于二次仪表测量需要转换为比较统一的电流，避免直接测量线路的危险。

电流互感器是升压(降流)变压器，它是电力系统中测量仪表、继电保护等二次设备获取电气一次回路电流信息的传感器，电流互感器将高电流按比例转换成低电流，电流互感器一次侧接在一次系统，二次侧接测量仪表、继电保护等。

6、电容器电容器通常简称其为电容，用字母C表示。

定义1：电容器，顾名思义，是‘装电的容器’，是一种容纳电荷的器件。

英文名称：capacitor。

电容是电子设备中大量使用的电子元件之一，广泛应用于隔直，耦合，旁路，滤波，调谐回路，能量转换，控制电路等方面。

定义2：电容器，任何两个彼此绝缘且相隔很近的导体（包括导线）间都构成一个电容器。

7、电压互感器电压互感器是一个带铁心的变压器。

它主要由一、二次线圈、铁心和绝缘组成。

当在一次绕组上施加一个电压U1时，在铁心中就产生一个磁通φ，根据电磁感应定律，则在二次绕组中就产生一个二次电压U2。

改变一次或二次绕组的匝数，可以产生不同的一次电压与二次电压比，这就可组成不同比的电压互感器。

电压互感器将高电压按比例转换成低电压，即100V，电压互感器一次侧接在一次系统，二次侧接测量仪表、继电保护等；主要是电磁式的（电容式电压互感器应用广泛），另有非电磁式的，如电子式、光电式。

8、调相机运行于电动机状态，但不带机械负载，只向电力系统提供无功功率的同步电机。

又称同步补偿机。

用于改善电网功率因数，维持电网电压水平。

同步调相机的结构基本上与同步电动机相同，只是由于它不带机械负载，转轴可以细些。

如果它具有自起动能力,则其转子可以做成没有轴伸,便于密封。

同步调相机经常运行在过励状态,励磁电流较大,损耗也比较大，发热比较严重。

容量较大的同步调相机常采用氢气冷却。

随着电力电子技术的发展和静止无功补偿器 (SVC)的推广使用，调相机现已很少使用。

9、断路器断路器按其使用范围分为高压断路器，和低压断路器，高低压界线划分比较模糊，一般将3kV以上的称为高压电器。

低压断路器又称自动开关，它是一种既有手动开关作用，又能自动进行失压、欠压、过载、和短路保护的电器。

它可用来分配电能，不频繁地启动异步电动机，对电源线路及电动机等实行保护，当它们发生严重的过载或者短路及欠压等故障时能自动切断电路，其功能相当于熔断器式开关与过欠热继电器等的组合。

而且在分断故障电流后一般不需要变更零部件，已获得了广泛的应用。

10、发电机发电机：发电机是将其他形式的能源转换成电能的机械设备,最早产生于第二次工业革命时期，由德国工程师西门子于1866年制成，它由水轮机、汽轮机、柴油机或其他动力机械驱动，将水流，气流，燃料燃烧或原子核裂变产生的能量转化为机械能传给发电机，再由发电机转换为电能。

发电机在工农业生产，国防，科技及日常生活中有广泛的用途。

发电机的形式很多，但其工作原理都基于电磁感应定律和电磁力定律。

因此，其构造的一般原则是：用适当的导磁和导电材料构成互相进行电磁感应的磁路和电路，以产生电磁功率，达到能量转换的目的。

发电机的分类可归纳如下：发电机：直流发电机、交流发电机、同步发电机、异步发电机 (很少采用)交流发电机还可分为单相发电机与三相发电机。

11、隔离开关隔离开关（disconnector)即在分位置时，触头间有符合规定要求的绝缘距离和明显的断开标志；在合位置时，能承载正常回路条件下的电流及在规定时间内异常条件（例如短路）下的电流的开关设备。

（IEV441-14-05)我们所说的隔离开关，一般指的是高压隔离开关,即额定电压在1kv及其以上的隔离开关，通常简称为隔离开关，是高压开关电器中使用最多的一种电器，它本身的工作原理及结构比较简单，但是由于使用量大，工作可靠性要求高，对变电所、电厂的设计、建立和安全运行的影响均较大。

刀闸的主要特点是无灭弧能力，只能在没有负荷电流的情况下分、合电路。

12、接地接地：(1) [earthing;grounding;ground connection] [电]∶为防止触电或保护设备的安全,把电力电讯等设备的金属底盘或外壳接上地线(2) [touchdown;ground contact]∶利用大地作电流回路接地线以美国的电源系统而言，除了火线( Hot Line ) 与零线( Neutral Line ) 外，中间圆头的插Pin 即是所谓的接地Pin ，其接地的功用除了将一些无用的电流或是噪声干扰导入大地外，最大功用为保护使用者不被电击，以UPS 而言，有些UPS 会将零线与地线间的电压标示出来，确保产品不会造成对人体的电击伤害。
