轴向拉伸与压缩练习题

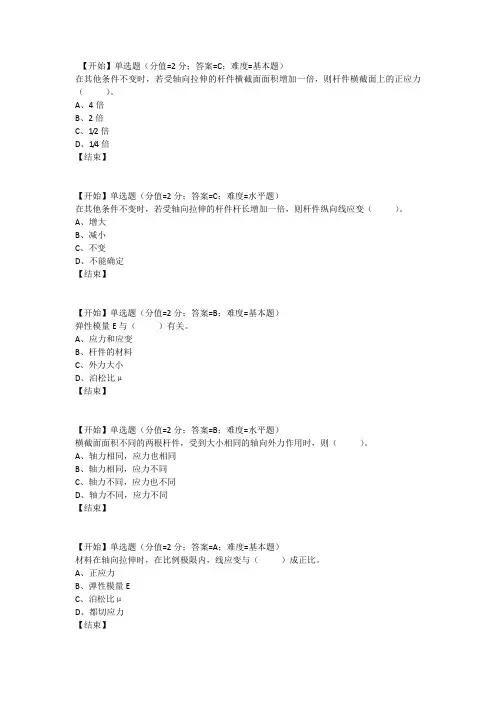

项目三 轴向拉伸与压缩试题
【开始】单选题（分值=2分；答案=C；难度=基本题）在其他条件不变时，若受轴向拉伸的杆件横截面面积增加一倍，则杆件横截面上的正应力（）。
A、4倍B、2倍C、1/2倍D、1/4倍【结束】【开始】单选题（分值=2分；答案=C；难度=水平题）在其他条件不变时，若受轴向拉伸的杆件杆长增加一倍，则杆件纵向线应变（）。
A、增大B、减小C、不变D、不能确定【结束】【开始】单选题（分值=2分；答案=B；难度=基本题）弹性模量E与（）有关。
A、应力和应变B、杆件的材料C、外力大小D、泊松比μ【结束】【开始】单选题（分值=2分；答案=B；难度=水平题）横截面面积不同的两根杆件，受到大小相同的轴向外力作用时，则（）。
A、轴力相同，应力也相同B、轴力相同，应力不同C、轴力不同，应力也不同D、轴力不同，应力不同【结束】【开始】单选题（分值=2分；答案=A；难度=基本题）材料在轴向拉伸时，在比例极限内，线应变与（）成正比。
A、正应力B、弹性模量EC、泊松比μD、都切应力【结束】【开始】单选题（分值=2分；答案=D；难度=基本题）危险截面的确定，对于杆件对象的工程设计是非常重要的，若杆件的材料相同，轴向拉伸杆件危险截面发生在（）的截面上。
A、轴力最大、横截面面积最大B、轴力最小、横截面面积最小C、轴力最小、横截面面积最大D、轴力最大、横截面面积最小【结束】【开始】单选题（分值=2分；答案=D；难度=基本题）下列关于内力的说法中错误的是（）。
A、由外力引起的杆件内各部分间的相互作用力B、内力随外力的改变而改变C、内力可由截面法求得D、内力不仅与外力有关，还与杆件的截面形状和尺寸有关【结束】【开始】单选题（分值=2分；答案=B；难度=基本题）对于塑性材料取（）作为材料的极限应力。
A、弹性极限B、屈服极限C、比例极限D、强度极限【结束】【开始】单选题（分值=2分；答案=B；难度=基本题）轴向拉压杆的应力与杆件的（）有关。
A、外力B、外力、截面面积和形状C、外力、截面面积和形状、材料D、外力、截面面积和形状、材料、杆长【结束】【开始】单选题（分值=2分；答案=D；难度=基本题）轴向拉压杆的纵向线应变与杆件的（）有关。
轴向拉伸与压缩和剪切挤压练习题
轴向拉伸压缩练习题一、判断题:1.在弹性范围内，杆件的正应力和正应变成正比。
(对)2.轴向拉压杆横截面上，只有一种内力，有两种应力。
(对)3.胡克定律仅适用于杆件的弹性变形范围(对)4.低碳钢受拉破坏时有屈服阶段，中碳钢和合金钢都没有屈服阶段。
(错)5.铸铁扭转破坏沿45度螺旋面断裂是因剪应力先达到极限所致。
(错)6.低碳钢扭转破坏沿轴横截面断裂是因剪应力先达到极限所致。
（对）7.低碳钢压缩实验曲线一直是上扬的，因此极限强度为无穷。
（错）8. 弹性极限是材料保持弹性的最大极限值，可以不保持线性。
（错）9.比例极限是材料能保持线性的最大值，必在材料的弹性范围内。
（错）10.构件内力的大小不但与外力大小有关，还与材料的截面形状有关（错）11.杆件的某横截面上，若各点的正应力均为零，则该截面上的轴力为零。
（对）12.两根材料、长度都相同的等直柱子，一根的横截面积为A1，另一根为A2，且A2>A1 如图所示。
两杆都受自重作用。
则两杆最大压应力相等，最大压缩量也相等。
(对）13. 受集中力轴向拉伸的等直杆，在变形中任意两个横截面一定保持平行。
所以纵向纤维的伸长量都相等，从而在横截面上的内力是均匀分布的。
（错）14. 若受力物体内某电测得x和y方向都有线应变εx和εy，则x和y方向肯定有正应力σx 和σy。
（错）二、选择题1 塑性材料冷作硬化后，材料的力学性能发生了变化。
试判断以下结论哪一个是正确的：__ (A) 屈服应力提高，弹性模量降低；(B) 屈服应力提高，塑性降低；(C) 屈服应力不变，弹性模量不变；(D) 屈服应力不变，塑性不变。
2 低碳钢材料在拉伸实验过程中，不发生明显的塑性变形时，承受的最大应力应当小于的数值，有以下4种答案，请判断哪一个是正确的：_B_ (A) 比例极限；(B) 屈服极限；(C) 强度极限；(D) 许用应力。
3.关于低碳钢试样拉伸至屈服时，有以下结论，请判断哪一个是正确的：__ _ (A) 应力和塑性变形很快增加，因而认为材料失效；(B) 应力和塑性变形虽然很快增加，但不意味着材料失效；(C) 应力不增加，塑性变形很快增加，因而认为材料失效；(D) 应力不增加，塑性变形很快增加，但不意味着材料失效。
轴向拉伸与压缩练习题
轴向拉伸与压缩练习题在材料力学中，轴向拉伸与压缩是一种常见的载荷方式，它们用于研究材料的强度、刚度和变形特性。
这些练习题旨在帮助学生加深对轴向拉伸与压缩的理解，并提供实践应用的机会。
以下是一些典型的练习题，通过解答这些问题，我们可以更好地理解这一领域的概念和原理。
1. 假设一根钢杆的长度为L，直径为D，已知拉伸载荷为F，求该杆的应力和应变。
2. 一根弹性体的长度为L，横截面积为A，已知施加在该体上的拉伸载荷为F，它的徐变模量为E，求该体的应变。
3. 如果一根杆材受到的拉伸载荷逐渐增加，最终达到其屈服强度，该杆材会发生什么样的变形？4. 如果一根杆材受到的压缩载荷逐渐增加，最终达到其屈服强度，该杆材会发生什么样的变形？5. 如果一根杆材同时受到轴向拉伸和压缩两种载荷，该杆材会如何变形？6. 一根弹性体的长度为L，横截面积为A，已知施加在该体上的拉伸载荷为F，计算该体的应力。
7. 一块材料在受到拉伸载荷时，其应力与应变之间的关系可以通过应力-应变曲线来表示，请描述应力-应变曲线的特点。
8. 如果一根杆材在受到轴向拉伸时断裂，这可能是由于哪些原因导致的？9. 一根杆材经过轴向拉伸后恢复原状的能力被称为什么？10. 在材料力学中，有一种称为胶黏剪切的变形模式，你了解它吗？请简要描述一下。
以上是一些典型的轴向拉伸与压缩练习题，通过解答这些问题，我们可以更好地理解轴向拉伸与压缩的基本概念和应用。
在解答问题的过程中，我们也可以运用公式和原理来计算并分析材料的应力、应变和变形等性质。
同时，通过这些练习题，我们可以培养应用知识解决实际问题的能力。
要提醒的是，在进行轴向拉伸与压缩练习题时，我们应该注意准确的计算和合理的分析。
在解答问题时，可以尝试用不同的方法和途径来验证答案，以加深对知识的理解和掌握。
同时，在实践中，我们也可以通过学习和研究更多的相关材料，来进一步拓展和深化对轴向拉伸与压缩的理解。
通过轴向拉伸与压缩练习题的学习与实践，我们可以更好地掌握这一领域的知识和技能。
轴向拉伸与压缩习题
轴向拉伸与压缩习题一、填空题1. 在工程设计中，构件不仅要满足、刚度和稳定性的要求，同时还必须符合经济方面的要求。
2.杆件受外力而变形时，杆件内部材料的颗粒之间，因相对位置改变而产生的相互作用力，称为。
3.某材料的σ- ε曲线如图，则材料的（1）屈服极限σ s=_______________Mpa（2）强度极限σ b=_______________Mpa（3）弹性模量 E=________________Gpa（4）强度计算时，若取安全系数为2，那么材料的许用应力 [ σ]=___________Mpa4. 如图所示，右端固定的阶梯形圆截面杆ABC，同时承受轴向荷载F1 与 F2 作用，已知 F1＝ 20 kN，F2＝50 kN，AB 段直径 d1＝20 mm， BC段直径 d2＝30 mm。
则杆内最大的轴力（绝对值）发生在段，其大小为；杆内横截面上最大的正应力发生在段，其大小为。
5.阶梯形拉杆， L1 段为铜， L2 段为铝， L3 段为钢，在力 F 的作用下应变分别为ε1, ε2, ε3，则杆 AD的总变形L=________________。
6.现有钢、铸铁两种棒材，其直径相同。
已知钢的许用拉应力 [ σ ]=100Mpa，铸铁的许用压应力 [ σY]=120Mpa，从承载能力和经济效益两方面考虑，图示结构中两杆的合理选材方案是：（1）1 杆为_______________（2）2 杆为_______________二、选择题1.等截面直杆在两个外力的作用下发生压缩变形时，这时外力所具备的特点一定是等值（）A、反向、共线；B、反向过截面形心；C、方向相对，作用线与杆轴线主合；D方向相对，沿同一直线作用；2. 一阶梯开杆件受拉力 F 的作用，其截面1-1 ，2-2 ，3-3上的内力分别为N1，N2 和 N3，三者的关系为：（）A、N1>N2>N3B、N1<N<N3C、N1=N2=N3D、不能判断3. 一等直杆在两端承受拉力作用，若其一半为钢，许用应力为[ σ ]=100MPa，一半为铝, 许用应力为[ σ ]=80MPa，则两段的（）。
第一章轴向拉伸和压缩习题
第一章轴向拉伸和压缩习题一、单项选择题1、构件具有足够的抵抗破坏的能力，我们就说构件具有足够的A、刚度，B、稳定性，C、硬度，D、强度。
2、构件具有足够的抵抗变形的能力，我们就说构件具有足够的A、强度，B、稳定性，C、刚度，D、硬度。
3、单位面积上的内力称之为A、正应力，B、应力，C、拉应力，D、压应力。
4、与截面垂直的应力称之为A、正应力，B、拉应力，C、压应力，D、切应力。
5、轴向拉伸和压缩时，杆件横截面上产生的应力为A、正应力，B、拉应力，C、压应力，D、切应力。
6、胡克定律在下述哪个范围内成立？A、屈服极限，B、比例极限，C、强度极限，D、名义屈服极限。
时，试样将7、当低碳钢试样横截面上的实验应力σ =σsA、完全失去承载能力，B、断裂，C、产生较大变形，D、局部出现颈缩。
8、脆性材料具有以下哪种力学性质？A、试样拉伸过程中出现屈服现象，B、抗冲击性能比塑性材料好，C、若构件开孔造成应力集中现象，对强度没有影响。
D、抗压强度极限比抗拉强度极限大得多。
9、灰铸铁压缩实验时，出现的裂纹A、沿着试样的横截面，B、沿着与试样轴线平行的纵截面，C、裂纹无规律，D、沿着与试样轴线成45。
角的斜截面。
10、横截面都为圆的两个杆，直径分别为d和D ，并且d=0.5D。
两杆横截面上轴力相等两杆横截面上应力之比Ddσσ为 A 、2倍， B 、4倍， C 、8倍， D 、16倍。
二、填空题1、求内力常用的方法是 。
2、轴向拉伸和压缩时，虎克定律的两种表达形式为 ，3、通过低碳钢拉伸试验可知，反映材料抵抗弹性变形能力的指标是 ；反映材料强度的指标是 ；反映材料塑性的指标是 。
4、σ0.2表示材料的 。
5、与截面平行的应力称为 ；与截面垂直的应力称之为 。
6、 钢的弹性模量E=200Gpa ，铝的弹性模量E=71Gpa,试比较在同一应力作用下，哪种材料应变大？ 。
7、轴向拉伸和压缩时，杆上所受外力或外力的合力与杆件的轴线 。
第六章 轴向拉伸与压缩
第六章轴向拉伸与压缩一、判断题1、若物体产生位移，则必同时产生变形。
（×）解析：刚体变形一定有位移，但有位移不一定有变形。
若物体各点均无位移，则该物体必定无变形（✔）2、轴力是轴向拉、压杆横截面上的唯一的内力。
（√）解析：轴力是轴向拉、压杆横截面上的唯一的内力。
轴力必垂直于杆件的横截面。
轴力作用线一定通过杆件横截面的形心3、轴力一定是垂直于杆件的横截面。
（√）4、轴向拉、压杆件的应力公式只能适应于等截面杆件。
（×）解析：等截面拉压杆横截面上的正应力计算公式：AF N =σ适用于等截面直杆，对于横截面平缓变化的拉、压杆可近似使用，但对横截面骤然变化的拉、压杆不能用。
5、两根等长、等截面的杆件，一根为刚质杆，另一根为铜质杆，在相同的外力作用下，它们的应力和变形都不同。
（×）解析:应力相同，但变形不同。
解析：EA l F l A F N N =∆=胡克定律：应力公式：σ6、若将所加的载荷去掉，试件的变形可以全部消失，这种变形称为弹性变形。
（√）解析：弹性变形：是材料在外力作用下产生变形，当外力去除后变形完全消失的现象。
弹性变形的重要特征是其可逆性,即受力作用后产生变形,卸除载荷后,变形消失。
塑性变形：是物质-包括流体及固体在一定的条件下，在外力的作用下产生形变，当施加的外力撤除或消失后该物体不能恢复原状的一种物理现象。
7、若拉伸试件处于弹性变形阶段，则试件工作段的应力-应变成正比关系。
（×）低碳钢拉伸解析：弹性变形阶段（ob 段），其中前部分oa 段是直线度，应力-应变成正比关系。
即满足胡克定律，后部分ab 段出现了转折，在a 点对应的应力称为材料的比例极限。
即材料处于正比例关系时，所能承受的最大应力。
8、钢材经过冷作硬化处理后，其延伸率可以得到提高。
（×）解析：延伸率会下降。
因为冷作硬化后，材料硬度提高，变形度下降了。
比例极限提高。
9、对于脆性材料，压缩强度极限比拉伸强度极限高出许多。
工程力学习题册第五章 - 答案
第五章拉伸和压缩一、填空题1.轴向拉伸或压缩的受力特点是作用于杆件两端的外力__大小相等___和__方向相反___，作用线与__杆件轴线重合_。
其变形特点是杆件沿_轴线方向伸长或缩短__。
其构件特点是_等截面直杆_。
2.图5-1所示各杆件中受拉伸的杆件有_AB、BC、AD、DC_，受压缩的杆件有_BE、BD__。
图5-13.内力是外力作用引起的，不同的__外力__引起不同的内力，轴向拉、压变形时的内力称为_轴力__。
剪切变形时的内力称为__剪力__，扭转变形时的内力称为__扭矩__，弯曲变形时的内力称为__剪力与弯矩__。
4.构件在外力作用下，_单位面积上_的内力称为应力。
轴向拉、压时，由于应力与横截面__垂直_，故称为__正应力__；计算公式σ＝F N/A_；单位是__N/㎡__或___Pa__。
1MPa＝__106_N/m2＝_1__N/mm2。
5.杆件受拉、压时的应力，在截面上是__均匀__分布的。
6.正应力的正负号规定与__轴力__相同，__拉伸_时的应力为__拉应力__，符号为正。
__压缩_时的应力为__压应力_，符号位负。
7.为了消除杆件长度的影响，通常以_绝对变形_除以原长得到单位长度上的变形量，称为__相对变形_，又称为线应变，用符号ε表示，其表达式是ε＝ΔL/L。
8.实验证明：在杆件轴力不超过某一限度时，杆的绝对变形与_轴力__和__杆长__成正比，而与__横截面面积__成反比。
9.胡克定律的两种数学表达式为σ＝Eε和ΔL＝F N Lo/EA。
E称为材料的_弹性模量__。
它是衡量材料抵抗_弹性变形_能力的一个指标。
10.实验时通常用__低碳钢__代表塑性材料，用__灰铸铁__代表脆性材料。
11.应力变化不大，应变显著增大，从而产生明显的___塑性变形___的现象，称为__屈服___。
12.衡量材料强度的两个重要指标是__屈服极限___和__抗拉强度__。
13.采用___退火___的热处理方法可以消除冷作硬化现象。
轴向拉伸与压缩习题及解答
轴向拉伸与压缩习题及解答Prepared on 22 November 2020轴向拉伸与压缩习题及解答一、判断改错1、构件内力的大小不但与外力大小有关，还与材料的截面形状有关。
答：错。
静定构件内力的大小之与外力的大小有关，与材料的截面无关。
2、杆件的某横截面上，若各点的正应力均为零，则该截面上的轴力为零。
答：对。
3、两根材料、长度都相同的等直柱子，一根的横截面积为1A ，另一根为2A ，且21A A >。
如图所示。
两杆都受自重作用。
则两杆最大压应力相等，最大压缩量也相等。
答：对。
自重作用时，最大压应力在两杆底端，即max max N All A Aνσν=== 也就是说，最大应力与面积无关，只与杆长有关。
所以两者的最大压应力相等。
最大压缩量为 2max max22N Al l l l A EA Eνν⋅∆===即最大压缩量与面积无关，只与杆长有关。
所以两杆的最大压缩量也相等。
A 1(a) (b)4、受集中力轴向拉伸的等直杆，在变形中任意两个横截面一定保持平行。
所以宗乡纤维的伸长量都相等，从而在横截面上的内力是均匀分布的。
答：错 。
在变形中，离开荷载作用处较远的两个横截面才保持平行，在荷载作用处，横截面不再保持平面，纵向纤维伸长不相等，应力分布复杂，不是均匀分布的。
5、若受力物体内某电测得x 和y 方向都有线应变x ε和y ε，则x 和y 方向肯定有正应力x σ和y σ。
答：错， 不一定。
由于横向效应作用，轴在x 方向受拉（压），则有x σ；y 方向不受力，但横向效应使y 方向产生线应变，y x εενε'==-。
二、填空题1、轴向拉伸的等直杆，杆内的任一点处最大剪应力的方向与轴线成（45）2、受轴向拉伸的等直杆，在变形后其体积将（增大）3、低碳钢经过冷做硬化处理后，它的（比例）极限得到了明显的提高。
4、工程上通常把延伸率δ>（5%）的材料成为塑性材料。
5、 一空心圆截面直杆，其内、外径之比为，两端承受力力作用，如将内外径增加一倍，则其抗拉刚度将是原来的（4）倍。
工程力学：拉伸压缩 习题与答案
一、单选题1、拉压正应力计算公式s=F/A的适用条件是（）。
A.应力小于弹性极限B.应力小于屈服极限C.应力小于比例极限D.外力的合力沿杆轴线正确答案：D2、材料经过冷作硬化后，其比例极限和塑性分别（）。
A.提高，提高B.下降，不变C.下降，提高D.提高，下降正确答案：D3、假设一拉伸杆件的弹性模量E=300GPa，比例极限为 sp=300MPa，杆件受一沿轴线的拉力，测得轴向应变为e=0.0015，则该拉应力s的大小为（）。
A.大于450MPaB.300MPa£s£450MPaC.450MPaD.小于300MPa正确答案：B4、受轴向拉伸的杆件，其最大切应力与轴线的角度为（）。
A.30B.90C.45D.0正确答案：C5、一等直拉杆在两端承受拉力作用，若其一段为钢，另一段为铝，则两段的（）。
A.应力不同，变形相同B.应力不同，变形不同C.应力相同，变形不同D.应力相同，变形相同正确答案：C6、脆性材料与塑性材料相比，其拉伸性能的最大特点是（）。
A.没有明显的屈服阶段和塑性变形B.应力应变关系严格遵守虎克定律C.强度低、对应力集中不敏感D.强度极限比塑性材料高正确答案：A7、现有一两端固定、材料相同的阶梯杆，其大径与小径的横截面积之比为4:1, 杆的大径与小径长度相同，在大径与小径交界处施加一轴向力P，则杆的大径与小径所受轴力之比为（）。
A.2:1B.1:1C.4:1D.1:2正确答案：C8、在低碳钢的拉伸实验中，材料的应力变化不大而变形显著增加的是（）。
A.屈服阶段B.颈缩阶段C.强化阶段D.线弹性阶段正确答案：A9、现有两相互接触的平板，在垂直于板平面的方向上打一直径为d的销孔，使用直径d、许用切应力[τ]、许用挤压应力[sbs]的圆柱形销钉进行固定，两板的厚度均为h, 现分别在两板施加大小相同、方向相反的F，使两板有沿接触面相互错动的倾向，若要销钉不失效破坏，则要满足的条件是（）。
材料力学 拉伸压缩 习题及参考答案
轴向拉伸和压缩 第二次 作业1. 低碳钢轴向拉伸的整个过程可分为 弹性阶段 、 屈服阶段 、 强化阶段 、 局部变形阶段 四个阶段。
2. 工作段长度100 mm l =，直径10 mm d =的Q235钢拉伸试样，在常温静载下的拉伸图如图所示。
当荷载F = 10kN 时，工作段的伸长∆l = 0.0607mm ，直径的缩小∆d = 0.0017mm 。
则材料弹性模量E = 210 GPa ，强度极限σb = 382 MPa ，泊松比μ = 0.28 ，断后伸长率δ = 25% ，该材料为 塑性 材料。
∆l / mmO0.0607253. 一木柱受力如图所示。
柱的横截面为边长20mm 的正方形，材料的弹性模量E =10GPa 。
不计自重，试求 （1）作轴力图；（2）各段柱横截面上的应力；（3）各段柱的纵向线应变；（4）柱端A 的位移。
100kN260kN解：（1）轴力图如图所示 （2）AC 段 310010250MPa 2020NAC AC AC F A σ-⨯===-⨯ CB 段 326010650MPa 2020NCB CB CB F A σ-⨯===-⨯ （3）AC 段 69250100.0251010NAC AC AC AC F EA E σε-⨯====-⨯ CB 段 69650100.0651010NCB CB CBCB F EA E σε-⨯====-⨯ （4）AC 段 0.025150037.5mm NAC ACAC AC AC ACF l l l EA ε∆===-⨯=- CB 段 0.065150097.5mm NCB CBCB CB CB CBF l l l EA ε∆===-⨯=- 柱端A 的位移 37.597.5135mm A AC CB l l ∆=∆+∆=--=-（向下）4. 简易起重设备的计算简图如图所示。
已知斜杆AB 用两根63×40×4不等边角钢组成，63×40×4不等边角钢的截面面积为A = 4.058cm 2，钢的许用应力[σ] = 170 MPa 。
拉伸与压缩试题
拉伸与压缩试题————————————————————————————————作者：————————————————————————————————日期:第二章 拉伸与压缩一、是非题2-１ 、当作用于杆件两端的一对外力等值反向共线时则杆件产生轴向拉伸或压缩变形。
( ） 2-2 、关于轴力有下列几种说法: 1、轴力是作用于杆件轴线上的载荷( ） 2、轴力是轴向拉伸或压缩时杆件横截面上分布内力系的合力（ ）３、轴力的大小与杆件的横截面面积有关( ）4、轴力的大小与杆件的材料无关( ）２-3、 同一材料制成的阶梯杆及其受力如图2-1CD 段的横截面面积为ＡBC 和DE 段均为２A 分别用和表示截面上的轴力和正应力则有１、轴力321N N N F F F >> 。
（ )２、正应力1σ>2σ>3σ。
（ ）2-４、 轴力越大,杆件越容易拉断,因此轴力的大小可以用来判断杆件的强度。
（ ）2-5 、一轴向拉伸的钢杆材料弹性模量E ＝20０GP ａ,比例极限p σ=2０0MP a ,今测得其轴向线应变ε=0．0015,则由胡克定律得其应力εσE =＝300MP a 。
（ ) ２－6 、关于材料的弹性模量Ｅ,有下列几种说法：1、E 的量纲与应力的量纲相同。
( )2、E 表示弹性变形能力的大小。
（ )３、各种牌号钢材的E 值相差不大。
（ )4、橡皮的E 比钢材的Ｅ值要大。
( )５、从某材料制成的轴向拉伸试样，测的应力和相应的应变,即可求的其εσ=E 。
（ ） ２－7 、关于横向变形系数(泊松比）μ,有下列几种说法：1、为杆件轴向拉、压时,横向应变ε'与纵向应变ε之比的绝对值。
（ )2、 μ值越大,其横向变形能力越差。
( )3、各种材料的μ值都满足：0<μ≤０．5。
( )2-8、 受轴向拉、压的等直杆，若其总伸长为零,则有1、杆内各处的应变必为零。
( ）2、杆内各点的位移必为零。
( ）3、杆内各点的正应力必为零。
工程力学习题册第五章 - 答案
第五章拉伸和压缩一、填空题1.轴向拉伸或压缩的受力特点是作用于杆件两端的外力__大小相等___和__方向相反___，作用线与__杆件轴线重合_。
其变形特点是杆件沿_轴线方向伸长或缩短__。
其构件特点是_等截面直杆_。
2.图5-1所示各杆件中受拉伸的杆件有_AB、BC、AD、DC_，受压缩的杆件有_BE、BD__。
图5-13.内力是外力作用引起的，不同的__外力__引起不同的内力，轴向拉、压变形时的内力称为_轴力__。
剪切变形时的内力称为__剪力__，扭转变形时的内力称为__扭矩__，弯曲变形时的内力称为__剪力与弯矩__。
4.构件在外力作用下，_单位面积上_的内力称为应力。
轴向拉、压时，由于应力与横截面__垂直_，故称为__正应力__；计算公式σ＝F N/A_；单位是__N/㎡__或___Pa__。
1MPa＝__106_N/m2＝_1__N/mm2。
5.杆件受拉、压时的应力，在截面上是__均匀__分布的。
6.正应力的正负号规定与__轴力__相同，__拉伸_时的应力为__拉应力__，符号为正。
__压缩_时的应力为__压应力_，符号位负。
7.为了消除杆件长度的影响，通常以_绝对变形_除以原长得到单位长度上的变形量，称为__相对变形_，又称为线应变，用符号ε表示，其表达式是ε＝ΔL/L。
8.实验证明：在杆件轴力不超过某一限度时，杆的绝对变形与_轴力__和__杆长__成正比，而与__横截面面积__成反比。
9.胡克定律的两种数学表达式为σ＝Eε和ΔL＝F N Lo/EA。
E称为材料的_弹性模量__。
它是衡量材料抵抗_弹性变形_能力的一个指标。
10.实验时通常用__低碳钢__代表塑性材料，用__灰铸铁__代表脆性材料。
11.应力变化不大，应变显著增大，从而产生明显的___塑性变形___的现象，称为__屈服___。
12.衡量材料强度的两个重要指标是__屈服极限___和__抗拉强度__。
13.采用___退火___的热处理方法可以消除冷作硬化现象。
材料力学第二章轴向拉伸与压缩作业习题
第二章 轴向拉伸与压缩1、试求图示各杆1-1和2-2横截面上的轴力,并做轴力图。
（1） （2）2、图示拉杆承受轴向拉力F =10kN ，杆的横截面面积A =100mm 2。
如以α表示斜截面与横截面的夹角，试求当α=10°,30°,45°,60°,90°时各斜截面上的正应力和切应力,并用图表示其方向。
3、一木桩受力如图所示。
柱的横截面为边长200mm 的正方形,材料可认为符合胡克定律,其弹性模量E =10GPa 。
如不计柱的自重，试求：(1)作轴力图；(2)各段柱横截面上的应力； (3)各段柱的纵向线应变；(4)柱的总变形。
4、(1)试证明受轴向拉伸(压缩)的圆截面杆横截面沿圆周方向的线应变d ε,等于直径方向的线应变d ε。
(2)一根直径为d =10mm 的圆截面杆,在轴向拉力F 作用下,直径减小0.0025mm 。
如材料的弹性摸量E =210GPa ，泊松比ν=0.3,试求轴向拉力F 。
(3)空心圆截面钢杆,外直径D =120mm,内直径d =60mm,材料的泊松比ν=0.3。
当其受轴向拉伸时, 已知纵向线应变ε=0.001,试求其变形后的壁厚δ。
5、图示A和B两点之间原有水平方向的一根直径d=1mm的钢丝,在钢丝的中点C加一竖直荷载F。
已知钢丝产生的线应变为ε=0.0035,其材料的弹性模量E=210GPa，钢丝的自重不计。
试求：(1) 钢丝横截面上的应力(假设钢丝经过冷拉,在断裂前可认为符合胡克定律)；(2) 钢丝在C点下降的距离∆；(3) 荷载F的值。
6、简易起重设备的计算简图如图所示.一直斜杆AB应用两根63mm×40mm×4mm不等边角钢组[σ=170MPa。
试问在提起重量为P=15kN的重物时,斜杆AB是否满足强度成,钢的许用应力]条件?7、一结构受力如图所示,杆件AB,AD均由两根等边角钢组成。
已知材料的许用应力[σ=170MPa，试选择杆AB,AD的角钢型号。
建筑力学轴向拉伸与压缩概念题
第三章选择题1、 塑性材料的极限应力取 。
A ．比例极限B ．弹性极限C ．屈服极限D ．强度极限2、如图所示，轴向拉压杆1-1截面上的轴力等于 。
A ．20NB ．5NC ．0ND ．25N3、现有低碳刚和铸铁两种材料，在如图所示结构中，使用最合理的是A ．①杆用低碳钢制造，②杆用铸铁制造B ．②杆用低碳钢制造，①杆用铸铁制造C ．①、②杆全部用铸铁制造4、下列结论中 是正确的。
( )A ．材料力学主要研究各种材料的力学问题。
B ．材料力学主要研究各种材料的力学性质。
C ．材料力学主要研究杆件受力后变形与破坏的规律。
D ．材料力学主要研究各类杆件中力与材料的关系。
5、轴向拉（压）时横截面上的正应力（ ）分布。
A ．均匀 B.线性 C.假设均匀 D.抛物线6、杆件的抗拉刚度是( )。
A ．EJ zB ．GJ pC ．GAD ．EA7、直杆的两端受到一对等值、反向、作用线沿杆轴线的力。
杆件将产生( )变形。
A ．拉压B ．剪切C ．弯曲D ．扭转8、反映杆件横向应变与线应变之间关系的系数是 。
A ．弹性模量B ．泊松比C ．延伸率D ．截面收缩率9、杆件的应变与杆件的（ ）有关。
A ．外力B ．外力、截面C ．外力、截面、材料D ．外力、截面、杆长、材料10、杆件的变形与杆件的（ ）有关。
A ．外力B ．外力、截面C ．外力、截面、材料D ．外力、截面、杆长、材料11、两根相同截面，不同材料的杆件，受相同的外力作用，它们的纵向绝对变形（ ）。
A ．相同B ．不一定C ．不相同12、两根相同截面、不同材料的杆件，受相同的外力作用，它们的应力（ ）。
A ．相同B ．不一定C ．不相同13、构件抵抗变形的能力称（ ）。
A ．刚度B ．强度C ．稳定性D ．极限强度14、构件抵抗破坏的能力（ ）。
② ①PA．刚度B．强度C．稳定性D．极限强度15、构件保持原来平衡状态的能力称（）。
A．刚度B．强度C．稳定性D．极限强度21、材料的强度指标是（）。
轴向拉伸与压缩习题
轴向拉伸与压缩习题一、填空题1.在工程设计中，构件不仅要满足、和稳定性的要求，同时还必须符合经济方面的要求。
2、在式σ=eε中，比例系数e称作材料的拉压_______，相同材料的e值相同；它充分反映某种材料抵抗变形的能力，在其他条件相同时，ea越大，杆件的变形__________。
3、构件工作应力的最高极限叫做__________。
材料能承受的最大应力叫做材料__________。
4、材料抵抗弹性变形能力的指标就是____和_______。
5.在低碳钢的拉伸试验中，材料的应力变化不大而变形显著增加的现象称为。
二、选择题1.轴向弯曲或放大时，直杆横截面上的内力称作轴力，则表示为：()a.fnb.fsfqc.d.fjy2.材料的塑性指标有：()a.σu和δb.σs和ψc.σb和δd.δ和ψ3.截面上的内力大大，()a.与截面的尺寸和形状无关b.与截面的尺寸有关，但与截面的形状无关c.与截面的尺寸无关，但与截面的形状有关d.与截面的尺寸和形状都有关4.等横截面直杆在两个外力的促进作用下出现轴向放大变形时，这对外力所具有的特点一定就是等值、()。
a逆向、共线b反向，过截面形心c方向相对，促进作用线与杆轴线重合d方向相对，沿同一直线促进作用5.一阶梯形杆件受拉力ｐ的作用，其截面1-1，2-2，3-3上的内力分别为n1，n2和n3，三者的关系为()。
an1≠n2n2≠n3bn1＝n2n2＝n3cn1＝n2n2＞n3dn1＝n2n2＜n36.图示阶梯形杆，cd段为铝，横截面面积为a；bc和de段为钢，横截面面积均为2a。
设1-1、2-2、3-3截面上的正应力分别为σ1、σ2、σ3，则其大小次序为()。
aσ1＞σ2＞σ3bσ2＞σ3＞σ1cσ3＞σ1＞σ2dσ2＞σ1＞σ37.轴向拉伸杆，正应力最大的截面和剪应力最大的截面()a分别是横截面、450斜截面b都是横截面c分别是450斜截面、横截面d都是450斜截面10.由变形公式δl＝pl/ea即e＝pl/aδl可知，弹性模量()a与载荷、杆长、横截面面积毫无关系b与载荷成正比c与杆长成正比d与横截面面积成正比11.在以下观点，()就是恰当的。
轴向拉伸与压缩习题及解答
轴向拉伸与压缩习题及解答计算题1：利用截面法，求图2.1所示简支梁m — m 面的力分量。
解：〔1〕将外力F 分解为两个分量，垂直于梁轴线的分量F sin θ,沿梁轴线的分量F cos θ. (2)求支座A 的约束反力：xF∑=0，AxF∑=cos F θB M ∑=0, Ay F L=sin 3L F θAy F =sin 3Fθ (3)切开m — m ，抛去右半局部，右半局部对左半局部的作用力N F ，S F 合力偶M 代替 〔图1.12 〕。
图 2.1 图2.1(a) 以左半段为研究对象，由平衡条件可以得到xF∑=0， N F =—Ax F =—cos F θ〔负号表示与假设方向相反〕y F ∑=0， s F =Ay F =sin 3Fθ 左半段所有力对截面m-m 德形心C 的合力距为零sin θC M ∑=0， M=AyF 2L =6FL sin θ 讨论 对平面问题，杆件截面上的力分量只有三个：和截面外法线重合的力称为轴力，矢量与外法线垂直的力偶距称为弯矩。
这些力分量根据截面法很容易求得。
在材料力学课程中主要讨论平面问题。
计算题2：试求题2-2图所示的各杆1-1和2-2横截面上的轴力，并作轴力图。
解 〔a 〕如图〔a 〕所示，解除约束，代之以约束反力，作受力图，如题2-2图〔1a 〕所示。
利用静力学平衡条件，确定约束反力的大小和方向，并标示在题2-2图〔1a 〕中。
作杆左端面的外法线n ，将受力图中各力标以正负号，凡与外法线指向一致的力标以正号，反之标以负号，轴力图是平行于杆轴线的直线。
轴力图在有轴力作用处，要发生突变，突变量等与该处轴力的数值，对于正的外力，轴力图向上突变，对于负的外力，轴力图向下突变，如题2-2图〔2a 〕所示，截面1和截面2上的轴力分别为1N F =F 和2N F =—F 。
(b)解题步骤与题2-2〔a 〕一样，杆受力图和轴力图如题2-2〔1b 〕、〔2b 〕所示。
第二章轴向拉伸与压缩
第二章轴向拉伸与压缩(王永廉《材料力学》作业参考答案（第1-29题）)2012-02-26 00:02:20| 分类：材料力学参答|字号订阅第二章轴向拉伸与压缩（第1-29题）习题2-1试绘制如图2-6所示各杆的轴力图。
图2-6解：由截面法，作出各杆轴力图如图2-7所示图2-7习题2-2 试计算图2-8所示结构中BC杆的轴力。
图2-8 a）解：（a）计算图2-8a中BC杆轴力截取图示研究对象并作受力图，由∑M D=0，即得BC杆轴力=25KN（拉）（b）计算图2-8 b中BC杆轴力图2-8b截取图示研究对象并作受力图，由∑MA=0，即得BC杆轴力=20KN（压）习题2-3在图2-8a中，若杆为直径的圆截面杆，试计算杆横截面上的正应力。
解：杆轴力在习题2-2中已求出，由公式（2-1）即得杆横截面上的正应力（拉）习题2-5图2-10所示钢板受到的轴向拉力，板上有三个对称分布的铆钉圆孔，已知钢板厚度为、宽度为，铆钉孔的直径为，试求钢板危险横截面上的应力（不考虑铆钉孔引起的应力集中）。
解：开孔截面为危险截面，其截面面积由公式（2-1）即得钢板危险横截面上的应力（拉）习题2-6如图2-11a所示，木杆由两段粘结而成。
已知杆的横截面面积A=1000 ，粘结面的方位角θ=45，杆所承受的轴向拉力F=10KN。
试计算粘结面上的正应力和切应力，并作图表示出应力的方向。
解：（1）计算横截面上的应力= = 10MPa（2）计算粘结面上的应力由式（2-2）、式（2-3），得粘结面上的正应力、切应力分别为cos245,=5 MPa45=sin（2*45。
）=5MPa45=其方向如图2-11b所示习题2-8 如图2-8所示，等直杆的横截面积A=40mm2,弹性模量E=200GPa，所受轴向载荷F1=1kN，F2=3kN，试计算杆内的最大正应力与杆的轴向变形。
解：（1）由截面法作出轴力图（2）计算应力由轴力图知，故得杆内的最大正应力（3）计算轴向变形轴力为分段常数，杆的轴向变形应分段计算，得杆的轴向变形习题2-9阶梯杆如图2-13a所示，已知段的横截面面积、段的横截面面积，材料的弹性模量，试计算该阶梯杆的轴向变形。
轴向拉伸和压缩习题附标准答案
轴向拉伸和压缩习题附标准答案第四章轴向拉伸和压缩⼀、填空题1、杆件轴向拉伸或压缩时，其受⼒特点是：作⽤于杆件外⼒的合⼒的作⽤线与杆件轴线相________.2、轴向拉伸或压缩杆件的轴⼒垂直于杆件横截⾯，并通过截⾯________.4、杆件轴向拉伸或压缩时,其横截⾯上的正应⼒是________分布的.7、在轴向拉，压斜截⾯上，有正应⼒也有剪应⼒，在正应⼒为最⼤的截⾯上剪应⼒为________.8、杆件轴向拉伸或压缩时，其斜截⾯上剪应⼒随截⾯⽅位不同⽽不同，⽽剪应⼒的最⼤值发⽣在与轴线间的夹⾓为________的斜截⾯上.9、杆件轴向拉伸或压缩时，在平⾏于杆件轴线的纵向截⾯上，其应⼒值为________.10、胡克定律的应⼒适⽤范围若更精确地讲则就是应⼒不超过材料的________极限.11、杆件的弹必模量E表征了杆件材料抵抗弹性变形的能⼒，这说明杆件材料的弹性模量E值越⼤，其变形就越________.12、在国际单位制中，弹性模量E的单位为________.13、在应⼒不超过材料⽐例极限的范围内，若杆的抗拉（或抗压）刚度越________，则变形就越⼩.15、低碳钢试样据拉伸时，在初始阶段应⼒和应变成________关系，变形是弹性的，⽽这种弹性变形在卸载后能完全消失的特征⼀直要维持到应⼒为________极限的时候.16、在低碳钢的应⼒—应变图上，开始的⼀段直线与横坐标夹⾓为α，由此可知其正切tgα在数值上相当于低碳钢________的值.17、⾦属拉伸试样在屈服时会表现出明显的________变形，如果⾦属零件有了这种变形就必然会影响机器正常⼯作.18、⾦属拉伸试样在进⼊屈服阶段后，其光滑表⾯将出现与轴线成________⾓的系统条纹，此条纹称为________.19、低碳钢试样拉伸时,在应⼒-应变曲线上会出现接近⽔平的锯齿形线段,若试样表⾯磨光,则在其表⾯上关键所在可看到⼤约与试样轴线成________倾⾓的条纹,它们是由于材料沿试样的________应⼒⾯发⽣滑移⽽出现的.20、使材料试样受拉达到强化阶段，然后卸载，在重新加载时，其在弹性范围内所能随的最⼤荷载将________，⽽且断裂后的延伸率会降低，此即材料的________现象.21、铸铁试样压缩时，其破坏断⾯的法线与轴线⼤致成________的倾⾓.22、铸铁材料具有________强度⾼的⼒学性能，⽽且耐磨，价廉，故常⽤于制造机器底座，床⾝和缸体等.25、混凝⼟，⽯料等脆性材料的抗压强度远⾼于它的________强度.26、为了保证构件安全，可靠地⼯作在⼯程设计时通常把________应⼒作为构件实际⼯作应⼒的最⾼限度.27、安全系数取值⼤于1的⽬的是为了使⼯程构件具有⾜够的________储备.28、设计构件时，若⽚⾯地强调安全⽽采⽤过⼤的________，则不仅浪费材料⽽且会使所设计的结构物笨重.29、正⽅形截⽽的低碳钢直拉杆，其轴向向拉⼒3600N，若许⽤应⼒为100Mpa，由此拉杆横截⾯边长⾄少应为________mm.⼆、判断题（对论述正确的在括号内画 ,错误的画╳）1、杆件两端受到等值，反向和共线的外⼒作⽤时，⼀定产⽣轴向拉伸或压缩变形.（）4、轴⼒图可显⽰出杆件各段内横截⾯上轴⼒的⼤⼩但并不能反映杆件各段变形是伸长还是缩短.（）5、⼀端固定的杆，受轴向外⼒的作⽤，不必求出约束反⼒即可画内⼒图.（）6、轴向拉伸或压缩杆件横截⾯上的内⼒集度----应⼒⼀定正交于横截⾯.（）9、求轴向拉伸或压缩杆件的轴⼒时，⼀般地说，在采⽤了截⾯法之后，是不能随意使⽤⼒的可传性原理来研究留下部分的外⼒平衡的.（）15、材料相同的⼆拉杆,其横截⾯⾯积和所产⽣的应变相等,但杆件的原始长度不⼀定相等. （）16、⼀钢杆和⼀铝杆若在相同下产⽣相同的应变,则⼆杆横截⾯上的正应⼒是相等的. （）17、弹性模量E值不相同的两根杆件,在产⽣相同弹性应变的情况下,其弹性模量E值⼤的杆件的受⼒必然⼤. （）32、在强度计算时，如果构件的⼯作和⼯作应⼒值⼤于许⽤应⼒很少，⽽且没有超过5%.则仍可以认为构件的强度是⾜够的.（）三、最佳选择题（将最符合题意的⼀个答案的代号填⼊括号内）1、在轴向拉伸或压缩杆件上正应⼒为零的截⾯是（）A、横截⾯B、与轴线成⼀定交⾓的斜截⾯C、沿轴线的截⾯D、不存在的2、在轴向拉伸或压缩杆件横截⾯上不在此列应⼒是均布的，⽽在斜截⾯上（）A、仅正应⼒是均布的；B、正应⼒，剪应⼒都是均布的；C、仅剪应⼒是均布的；D、正应⼒，剪应⼒不是均布的；3、⼀轴向拉伸或压缩的杆件，设与轴线成45.的斜截⾯上的剪应⼒为τ，则该截⾯上的正应⼒等于（）A、0；B、1.14τ；C、0.707；D、τ；6、⼀圆杆受拉，在其弹性变形范围内，将直径增加⼀倍，则杆的相对变形将变为原来的（）倍.A 、41； B 、21； C 、1； D 、2 7、由两杆铰接⽽成的三⾓架（如图所⽰），杆的横截⾯⾯积为A ，弹性模量为E ，当在节点B 处受到铅垂载荷P 作⽤时，铅垂杆AB 和斜杆BC 的变形应分别为（）A 、EA Pl ,EA Pl 34； B 、0,EA Pl ； C 、EA Pl 2,EA Pl 3 D 、EA Pl ,0 11、两圆杆材料相同，杆Ⅰ为阶梯杆，杆Ⅱ为等直杆，受到拉⼒P 的作⽤（如图所⽰），分析两杆的变形情况，可知杆Ⅰ的伸长（）的结论是正确的.A 、为杆Ⅱ伸长的2倍； B 、⼩于杆Ⅱ的伸长；C 、为杆Ⅱ伸长的2.5倍；D 、等于杆Ⅱ的伸长；12、⼏何尺⼨相同的两根杆件，其弹性模量分别为E 1=180Gpa,E 2=60 Gpa,在弹性变形的范围内两者的轴⼒相同，这时产⽣的应变的⽐值21εε 应⼒为（）A、31 B 、1； C 、2； D 、3 13、⼀钢和⼀铝杆的长度，横截⾯⾯积均相同，在受到相同的拉⼒作⽤时，铝杆的应⼒和（）.A 钢杆的应⼒相同，但变形⼩于钢杆；B 变形都⼩于钢杆；C 钢杆的应⼒相同，但变形⼤于钢杆；D 变形都⼤于钢杆.四、图所⽰⽀架，AB 为钢杆，横截⾯积A AB =600mm 2；BC 为⽊杆，横截⾯积A BC =300cm 2.钢的许⽤应⼒[σ]=140Mpa ，⽊材的许⽤拉应⼒[σL ]=8Mpa ，许⽤压应⼒[σy ]=4Mpa.求⽀架的许可载荷.第四章轴向拉伸和压缩答案⼀、填空题：1、重合；2、形⼼； 4、均匀；7、零；8、450；9、零；10、⽐例；11、⼩；12、Pa；13、⼤； 15、正⽐、⽐例；16、弹性模量；17、塑性；18、450、滑移线；19、450、最⼤剪；20、提⾼、冷作硬化；21、450；22、抗压；23、⾼；24、拉；25、抗拉；26、许⽤；27、强度；28、安全系数；29、6；.⼆、判断题：1、×；2、√；3、√；4、×；5、√；6、√；7、√；8、√；9、×；10、×；11、×；12、×；13、√；14、×；15、√；16、×；17、×； 32、√.三、最佳选择题：1—C;2—B;3—D;4—A;5—C;6—A;7—D;8—B;9—C;10—B;11—C;12—A;13—C;四、[P]=101KN.。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第二章轴向拉伸与压缩练习题
•单项选择题
1、 在轴向拉伸或压缩杆件上正应力为零的截面是（ ）
A 、横截面
B 、与轴线成一定交角的斜截面
C 、沿轴线的截面
D 、不存在的
2、 一圆杆受拉，在其弹性变形范围内，将直径增加一倍，则杆的相对变形将变为原 来的（ ）倍。
1 1
A 、4 ；
B 2 ；
C 、1 ；
D 2
变形的范围内两者的轴力相同，这时产生的应变的比值 2应力为（ ）
A 、3
B 、1 ；
C 2；
D 、3
5、 所有脆性材料，它与塑性材料相比，其拉伸力学性能的最大特点是（ ）。
A 、 强度低，对应力集中不敏感；
B 、 相同拉力作用下变形小；
C 、 断裂前几乎没有塑性变形；
D 、 应力-应变关系严格遵循胡克定律
6、 构件具有足够的抵抗破坏的能力，我们就说构件具有足够的 （ ）
A 、刚度，
B 、稳定性，
C 、硬度，
D 、强度。
7、 构件具有足够的抵抗变形的能力，我们就说构件具有足够的 （ ）
A 、强度，
B 、稳定性，
C 、刚度，
D 、硬度。
&单位面积上的内力称之为 （ ） 为（ ）
Pl 4Pl Pl Pl Pl Pl
A
、 EA 3EA • B 0, EA ； C 2EA 3EA 5 D EA ,0
3、 由两杆铰接而成的三角架（如图所示） ，杆的横截面面积为 A ,弹性模量为
E ,当在节点C 处受到铅垂载荷 P 作用时，铅垂杆 AC 和斜杆BC 的变形应分别
4、几何尺寸相同的两根杆件, 其弹性模量分别为 E 仁180Gpa,E2=60 Gpa 在弹性
A、正应力，
B、应力，
9、与截面垂直的应力称之为( )
C、拉应力，D压应力。
A、正应力，
B、拉应力，
C、压应力，D切应力。
10、轴向拉伸和压缩时，杆件横截面上产生的应力为( )
A、正应力，
B、拉应力，
C、压应力，D切应力。
二、填空题
1、杆件轴向拉伸或压缩时，其受力特点是：作用于杆件外力的合力的作用线与杆件
轴线相________ 。
2、轴向拉伸或压缩杆件的轴力垂直于杆件横截面，并通过截面________ 。
3、杆件轴向拉伸或压缩时,其横截面上的正应力是 _________ 分布的。
4、胡克定律的应力适用范围若更精确地讲则就是应力不超过材料的________ 极限。
5、杆件的弹必模量E 表征了杆件材料抵抗弹性变形的能力，这说明杆件材料的弹性
模量 E 值越大，其变形就越_________ 。
6、在国际单位制中，弹性模量 E 的单位为 ________ 。
7、在应力不超过材料比例极限的范围内，若杆的抗拉(或抗压)刚度越
，
则变形就越小。
8、为了保证构件安全，可靠地工作在工程设计时通常把_________ 应力作为构件实际工作应力的最高限度。
9、安全系数取值大于1 的目的是为了使工程构件具有足够的 ____________ 储备。
10、设计构件时，若片面地强调安全而采用过大的_____________ ，则不仅浪费材料而且
会使所设计的结构物笨重。
11、正方形截而的低碳钢直拉杆，其轴向向拉力3600N，若许用应力为lOOMpa，由
此拉杆横截面边长至少应为__________ mm 。
12、轴力是指通过横截面形心垂直于横截面作用的内力，而求轴力的基本方法是
9、与截面垂直的应力称之为( )
13、在低碳钢拉伸曲线中，其变形破坏全过程可分为___________ 个变形阶段，它们依次
是____________ 、_______________ 、 __________________ 和 ___________________ 。
14、用塑性材料的低碳钢标准试件在做拉伸实验过程中，将会出现四个重要的极限
应力；其中保持材料中应力与应变成线性关系的最大应力为________________ ；使材料保持纯弹性变形的最大应力为_________________ ；应力只作微小波动而变形迅速增加时
的应力为_______________ ；材料达到所能承受的最大载荷时的应力为
_______________________ 。
15、通过低碳钢拉伸破坏试验可测定强度指标_____________ 和 ___________ ;塑性指标
______________ 和________________ 。
16、延伸率(伸长率) 3是代表材料塑性的性能指标。
一般3> 5 %的材料称为
____________ 材料，3< 5 %的材料称为___________ 材料。
17、在制造零件的过程中，对零件施加载荷使其塑性变形，材料的比例极限和屈服
极限提高，塑性下降的现象称为___________________ 。
18、温度改变而引起的应力的变化称为___________________ 。
三、计算题
1、图所示支架，AB为钢杆，横截面积A AB=600mm2 ;BC为木杆，横截面积A BC=300cm2。
钢的许用应力[(T ]=140Mpa ,木材的许用拉应力[d L]=8Mpa,许用压应力[(T y]=4Mpa。
求支架的许可载荷。
2
[2] 100MPa，试求此结构许可载荷[P]。
3、图示钢制阶梯形直杆的[b ] = 260 Mpa各截面面积分别为
A2=300mm2 , E=200Gpa。
求出各段轴力，并校核杆的强度。
2、如图所示结构中，杆
[i] 160MPa ;杆2
1材料为碳钢，横截面面积为
的材料为铜合金，横截面积
A 200 mm，许用应力
2
A2 300mm ，许用应力
A1=A3=400mm2 ,。
