常用大功率D类音频功放IC芯片选型说明
5W 单声道高保真 D 类音频功率放大器 PA8157 产品手册说明书
PA8157是一款高保真、高效率、低EMI、免滤波、5W单声道D类音频功率放大器。
PA8157内部集成智能增益控制（AGC）功能，通过检测输出信号的大小智能调整系统的增益，避免了过载对于扬声器的损害，防止了音量过大时破音，提高了听觉体验。
PA8157采用了全差分免滤波PWM调制的系统架构，具有较好的抗干扰能力。
其内部集成的过温保护、欠压保护、过流保护、“咔哒”杂音抑制等功能模块，给PA8157提供了更强壮的鲁棒性，使其拥有了更好的适应能力。
PA8157采用了典型的SOP_8封装。
图1.典型应用图应用蓝牙音箱便携式音响设备玩具特点免滤波D类集成（自动增益控制）AGC功能输出功率5W@2Ω（THD+N=10%，5.3V）工作电压域：2.5V～5.5V低失真THD+N=0.04%@1W，5VPOP声抑制效率最高达88%高PSRR=75dB@217Hz过流、过温、欠压保护全差分/单端输入低噪声70μVrms（GAIN=10V/V）失调电压<20mV静态电流6mA@5V关断电流<0.1μASOP_8封装图2.PA8157封装图管脚定义极限参数注1注1：超出以上所列极限参数，可能造成器件的永久损坏。
以上给出的仅是极限范围，在这样的极限条件下工作，器件的技术指标不予保证。
长期在极限条件下工作，会影响器件可靠性。
R IN=10KΩ，C IN=100nF，T A=25℃，VDD=3.8V，除非有特殊说明图3.谐波失真+噪声 Vs. 输出功率图4.谐波失真+噪声 Vs. 频率图5. 输出功率 Vs. 输入幅度图6. 增益 Vs. 频率图7. 效率 Vs. 输出功率图8. AGC触发时间图9. AGC释放时间图10. PA8157测试原理图PA8157为脉冲输出方式，如图9所示，需要在两个输出各接一个低通滤波器将开关调制频率滤除，然后测量滤波器的差分输出即可得到模拟输出信号，VOP和VON被低通过滤后的差分输出波形和相减后的波形如下图所示。
常用功放资料 AB类 D类 IC型号
HT4863M 2X2.2W/5V/4Ω LM4863，HWD2163 SOP-16W 2V-6V 带耳机模式2.2W双声道AB类音频功
CSC4863S 2X2.5W/5V/4Ω LM4863 SOP-16W 2V-6V 2.5W双声道CLASS-AB
HT6845 3.2W/5V/4Ω YDA145/AW8145 WCSP-9/SOP-8 2.0V-6.0V 3.2W低EMI抗削顶单声道免滤波D类音频功率放大器
HT2145 3W/5V/4Ω YDA145/AW8145 CSP-9/SOP-8 2V-6V 兼容YDA145，带防破音，完全避免EMI干扰
AX2337 带音质处理器的2W×2 D类音频功率放大器
PT2337 LQFP-48 3.0V-6.5V AX2337是一款音频功放电路，集成了音质处理模块和D类功放模块，支持4通道信号输入选择。
信号采用模拟方式进行处理，保证高性能和低功耗。电路支持数控音量调节、高音增强和低音增强功能，通过I2C接口进行通信。
AX8603 2X3W/5V/4Ω PAM8603 SSOP-24/SOP-18 2V-6V 兼容PAM8603，带64阶直流音量控制
CS8403 2X3W/5V/4Ω PAM8403 SOP-16/DIP-16-8 2V-6V 兼容PAM8403，3W立体声
CSC8008 2X2.7W/5V/4Ω TMPA2155 TSSOP-20 2V-6V 兼容TMPA2155,2.7W立体声CLASS-D
TDA7388 4×41W/4Ω或4 x 25W/4Ω/14.4V TDA7388/TDA7384 Flexiwatt-25 8V-18V 汽车专用AB类音频功率放大器
D类音频放大器介绍及设计
D类音频放大器相关介绍
Ｄ类音频放大器介绍：ＰＡＭ８３０１
尺寸： 2.9mmX2. 8mmX1.2 mm
D类音频放大器相关介绍
Ｄ类音频放大器介绍：PAM8603Байду номын сангаас
3W Output at 10% THD with a 4 Load and5V Power Supply Filterless, Low Quiescent Current and Low EMI Low THD+N 64-Step DC Volume Control from -75dB to+24dB Superior Low Noise Efficiency up to 89% Short Circuit Protection Thermal Shutdown Few External Components to Save the Space and Cost
D类音频放大器相关介绍
D音频放大器: 静态工作点几乎为0（电压、电流） 音质接近AB类。 效率高（理论可以接近100%）； 大功率体积小，成本低； 适用：中大功率，对音质要求不太高， 对能耗、成本有严格要求的场所； 高度集成化。
D类音频放大器相关介绍
D音频放大器基本结构，可分为三个部分：
D类音频放大器相关介绍
D音频放大器基本结构说明： 第一部分为调制器，把原始音频信号加 上一定直流偏置后放在运放的正输入端， 另通过自激振荡生成一个三角形波加到 运放的负输入端。 第二部分就是D类功放，这是一个脉冲控 制的大电流开关放大器，把比较器输出 的PWM信号变成高电压、大电流的大功 率PWM信号。 第三部分需把大功率PWM波形中的声音 信息还原出来。方法很简单，只需要用 一个低通滤波器。使用LC低通滤波器。
D类功放资料

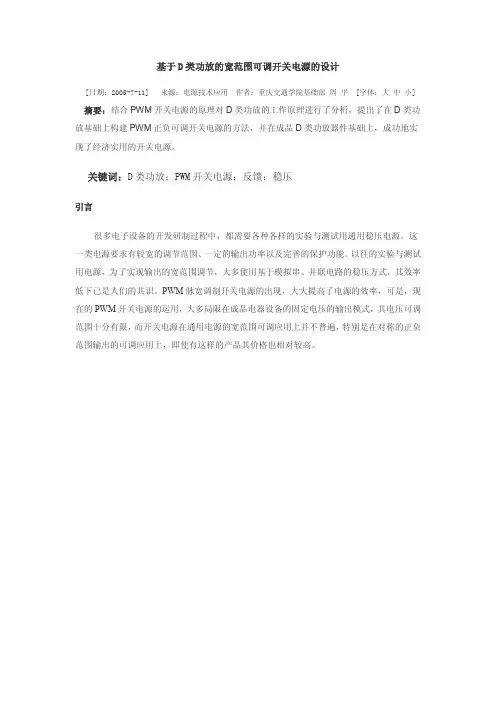

基于D类功放的宽范围可调开关电源的设计[日期：2005-7-11] 来源：电源技术应用 作者：重庆交通学院基础部 周 平 [字体：大 中 小] 摘要：结合PWM开关电源的原理对D类功放的工作原理进行了分析，提出了在D类功放基础上构建PWM正负可调开关电源的方法，并在成品D类功放器件基础上，成功地实现了经济实用的开关电源。
关键词：D类功放；PWM开关电源；反馈；稳压引言很多电子设备的开发研制过程中，都需要各种各样的实验与测试用通用稳压电源。
这一类电源要求有较宽的调节范围、一定的输出功率以及完善的保护功能。
以往的实验与测试用电源，为了实现输出的宽范围调节，大多使用基于模拟串、并联电路的稳压方式，其效率低下已是人们的共识。
PWM脉宽调制开关电源的出现，大大提高了电源的效率，可是，现在的PWM开关电源的运用，大多局限在成品电器设备的固定电压的输出模式，其电压可调范围十分有限，而开关电源在通用电源的宽范围可调应用上并不普遍，特别是在对称的正负范围输出的可调应用上，即使有这样的产品其价格也相对较高。
作者结合PWM开关电源的原理对D类功放的工作原理进行了分析，认为利用D类功放可以在较为经济的条件下，方便地实现宽范围可调的PWM开关电源。
1 D类功率放大器的工作原理如图1所示，D类音频功率放大器由两部分构成。
第一部分是输入比较和PWM信号形成电路，该电路中的三角波发生器产生固定频率和幅度的三角波信号作为脉宽调制的比较标准，通过比较器和输入的音频信号进行比较后输出PWM信号，该信号的脉宽是随着音频信号幅度的变化而成正比例地变化。
放大器中的三角波、音频正弦信号产生的PWM波形及关系如图2所示。
第二部分是H桥脉宽功率放大电路和输出大功率滤波电路，如图3所示。
第一部分电路得到的PWM信号经过整形放大，驱动H桥中与高压大功率电源相连的的4只大功率CMOS开关管轮流导通，控制末级电源向负载提供的电流，从而获得大功率的P WM信号，该信号再经过负载前的LC滤波器，利用电感电容的充放电效应在负载上获得大功率的音频信号。
大功率d类功放芯片-概述说明以及解释
大功率d类功放芯片-概述说明以及解释1.引言1.1 概述概述部分内容可以从以下角度进行阐述：在现代音频应用中，功放芯片是不可或缺的关键元件之一。
尤其是在大功率音响系统中，高效能的功放芯片能够提供持续稳定的电流输出，以实现音频信号的放大和驱动功效。
而其中，大功率D类功放芯片由于其高效节能、低发热、小尺寸等优势而备受关注。
首先，大功率D类功放芯片相比于传统AB类功放芯片具有更高的能效。
传统的AB类功放芯片在运行过程中，会有一定的静态功耗，即便在信号输入较小时也会产生较大的功耗。
而D类功放芯片则能够将信号按照不同的频段进行高速开关控制，有效地降低静态功耗，从而提高能效。
其次，大功率D类功放芯片还能够通过采用PWM（脉宽调制）技术，将音频信号数字化后，通过高速开关控制来模拟输出，从而实现较高的输出功率。
这种方式能够更加精确地控制输出音频信号的波形，避免了传统AB类功放芯片在放大过程中产生的失真和功耗。
此外，大功率D类功放芯片还具有体积小、发热低等优势。
由于D类功放芯片在放大过程中的高速开关控制，使得它的工作电压较低，从而减少了芯片本身的功耗，进一步降低了芯片的发热量。
相比之下，传统AB 类功放芯片需要通过线性放大的方式来实现输出，其工作电压高，功耗较大，往往需要加入散热器等辅助散热设备。
综上所述，大功率D类功放芯片在现代音频应用领域具有重要的意义。
其高效能、低发热、小尺寸等特点，使得它成为了大功率音响系统中不可或缺的核心元件。
当下，D类功放芯片的研究和应用也在不断地发展和创新，为音频领域的技术进步打下了坚实的基础。
1.2 文章结构文章结构是指将文章按照一定的组织方式进行划分和安排，以便读者能够更好地理解文章的内容和逻辑。
本文的结构主要分为引言、正文和结论三个部分。
引言部分旨在引导读者进入文章的主题，并提供背景信息，让读者能够了解文章的整体框架和目的。
该部分包括概述、文章结构和目的三个子部分。
概述部分对大功率D类功放芯片进行概括性介绍，包括该芯片的定义、主要特点以及应用领域。
音频功率放大器(D类)
4 5
5 6 6
6 6 7 7
2 .2 . 1 D 类 放 大 器 工 作 原 理 2 .2 .2 模 拟 脉 宽 调 制
2 .2 .3 数 字 脉 宽 调 制
8 8
9
2. 3 D 类 功放 的输 出级
11
2.4 免 除 滤 波 器 设 计 技 术
第三 章 D 类 音 频放 大 器 的设 计 因素 3. 1 合 适 的功 率 管 尺 寸 3.2 保 护 电路 3.3 絲 3.4 电磁 干扰 禾 口 布局
目
? W 弓唁
Ab strac t
录
1
2
3
1. 1 音频放大器背景
3
1.2 D 类 音频 功 率 放 大 器 的 发 展 动 态 1.3 主 要 研 究 内容 及 指 标
1.4 论 文 组 织 结 构 第二章 功 率放大器原理 2. 1 功率放大器种类
2 . 1. 1 A 类 放 大 器 2 . 1.2 B 类 放 大 器 2 . 1.3 A B 类 放 大 器 2 .2 D 类 放 大 器
class D am plifi er con sists of an op erational am p lifier, a com p arator, a tri-an gular g en erator, a
pow er output stage and the protection ci rcui ts. T he class-D am plifi er has been verifi ed i n
高 效 率 90% , 谐 波 失真 小 于 10% , 64 阶音 量 调 制 。
关 键 词 ：D 类 功 率 放 大 器 ，无 滤 波 器 ，脉 宽调 制 ，功 率 输 出级 。
HX8330功放IC芯片规格书
规范值 单位
最小 典型 最大
-100
dB
102
dB
200
450 kHz
150
℃
20
℃
4、典型应用线路与应用说明
4. 1、应用线路
4. 2、应用说明
直流检测 为防止输入电容损坏或输入短路引起喇叭损伤，电路内含 DC 检测功能。如果由于输入
端异常造成输出差分信号保持同一个极性，且维持超过 420ms 时间，就会启动 DC 检测保护， 关闭输出。
15
W
30
W
0.1
%
输出噪声
VN
20~22kHz，加滤波器
65
μV
-80
dBV
转下页
版本：S-2017-04-A
第3页 共7页
MOS 电 路
接上页
参数名称 符号
测试条件
串音
信噪比
振荡频率 热保护温度 迟滞温度
SNR fOSC
Po= 1W，f= 1kHz 最大输出 THD+N＜1% f= 1kHz
HX8330
短路保护和自动恢复 HX8330 对输出端短路引起的过流状态进行了保护。当短路保护状态解除时，电路会 自
动重新启动，恢复正常工作状态。
温度保护 HX8330 的温度保护是防止当温度超过 150℃时器件的损坏。在此温度点器件间有±
15℃ 的 上 下 容 许 范 围 。 一 旦 温 度 超 过 设 定 的 温 度 点 ， 器 件 进 入 关 闭 状 态 ， 无 输 出 ； 当 温 度 下 降 20℃后温度保护就会消除，器件开始正常工作。
过自举升压产生上管的驱动栅压。输出部分还设有短路检测电路，当所接负载过小导致电流 过大时，启动保护机制来关闭电路。
主流功放芯片介绍
低档运放JRC4558。
这种运放是低档机器使用得最多的。
现在被认为超级烂，因为它的声音过于明亮，毛刺感强，所以比起其他的音响用运放来说是最差劲的一种。
不过它在我国暂时应用得还是比较多的,很多的四、五百元的功放还是选择使用它，因为考虑到成本问题和实际能出的效果,没必要选择质量超过5532以上的运放。
对于一些电脑有源音箱来说，它的应付能力还是绰绰有余的。
运放之皇5532。
如果有谁还没有听说过它名字的话，那就还未称得上是音响爱好者。
这个当年有运放皇之称的NE5532，与LM833、LF353、CA3240一起是老牌四大名运放，不过现在只有5532应用得最多。
5532现在主要分开台湾、美国和PHILIPS生产的，日本也有。
5532原来是美国SIGNE公司的产品，所以质量最好的是带大S标志的美国产品，市面上要正宗的要卖8元以上，自从SIGNE被PHILIPS 收购后，生产的5532商标使用的都是PHILIPS商标，质量和原品相当，只须4-5元。
而台湾生产的质量就稍微差一些，价格也最便，两三块便可以买到了。
NE5532的封装和4558一样，都是DIP8脚双运放（功能引脚见图），声音特点总体来说属于温暖细腻型，驱动力强，但高音略显毛糙，低音偏肥。
以前不少人认为它有少许的“胆味”，不过现在比它更有胆味的已有不少，相对来说就显得不是那么突出了。
5532的电压适应范围非常宽，从正负3V至正负20V都能正常工作。
它虽然是一个比较旧的运放型号，但现在仍被认为是性价比最高的音响用运放。
是属于平民化的一种运放，被许多中底档的功放采用。
不过现在有太多的假冒NE5532，或非音频用的工业用品，由于5532的引脚功能和4558的相同，所以有些不良商家还把4558擦掉字母后印上5532字样充当5532，一般外观粗糙，印字易擦掉，有少许经验的人也可以辨别。
据说有8mA的电流温热才是正宗的音频用5532。
NE5532还有两位兄弟NE5534和NE5535。
01主流大功率功放IC芯片选型表
主流大功率功放IC芯片选型表型号封装形式类型声道数输出功率QQ:298391364效率工作电压品牌FB6208A SOP16-EP D类立体声18W/声道，17V电压，8欧负载，THD=10%10W/声道，10V电压，4欧负载，THD=10%30W/声道，16V电压，4欧负载，THD=10%92%6V~20V国产FB6205C SOP16-EP D类立体声15W/声道，16V电压，8欧负载，THD=10%10W/声道，13V电压，4欧负载，THD=10%30W/声道，16V电压，4欧负载，THD=10%92%6V~20V国产FB8623SOP16-EP D类单声道12.5W，7.4V电压，2欧负载，THD=10%18W，9.0V电压，2欧负载，THD=10%23.5W，12V电压，3欧负载，THD=10%35W，15V电压，3欧负载，THD=10%20.0W，12V电压，4欧负载，THD=10%30W，15V电压，4欧负载，THD=10%92% 5.7V~17V国产HX8110A ESOP8D类单声道13.0W，7.4V电压，3欧负载，THD=10%23.5W，12V电压，3欧负载，THD=10%20.0W，12V电压，4欧负载，THD=10%27.0W，15V电压，4欧负载，THD=10%>86% 5.0V~15.0V国产HC817TSSOP28-PP D类双声道14.0W，12V电压，4欧负载，THD=1%14.0W，12V电压，4欧负载，THD=10%8.0W，12V电压，8欧负载，THD=1%10.0W，12V电压，8欧负载，THD=10%26.0W16V电压，4欧负载，THD=1%30.0W，16V电压，4欧负载，THD=10%15.0W，16V电压，8欧负载，THD=1%23.0W，20V电压，8欧负载，THD=1%28.0W，20V电压，8欧负载，THD=10%31.0W，24V电压，8欧负载，THD=1%39.0W，24V电压，8欧负载，THD=1%36.0W，16V电压，3欧负载，THD=1%(PBTL)45.0W，16V电压，3欧负载，THD=10%(PBTL)28.0W，16V电压，4欧负载，THD=1%(PBTL)35.0W，16V电压，4欧负载，THD=1%(PBTL)45.0W，20V电压，4欧负载，THD=1%(PBTL)55.0W，20V电压，4欧负载，THD=10%(PBTL)60.0W，24V电压，4欧负载，THD=1%(PBTL)75.0W，20V电压，4欧负载，THD=10%(PBTL)>90% 4.5V~26V国产HC8230E ESOP10AB/DGF单声道4.3W，VBAT=5V电压，4欧负载，THD=1%5.2W，VBAT=5V电压，4欧负载，THD=10%4.1W，VBAT=4.2V电压，4欧负载，THD=1%4.8W，VBAT=4.2V电压，4欧负载，THD=10%3.0W，VBAT=3.6V电压，4欧负载，THD=1%3.5W，VBAT=3.6V电压，4欧负载，THD=10%电容升压,适用于单节锂电大功率方案产品2.7~5.5国产以上只是列出了各个功放的常用参数，详细的规格书可以找淘宝客服。
功放IC常用选型与详细说明
功放IC常用选型与详细说明前言:小功率功放芯片的遍地开花，使的目前生产和开发蓝牙、MP3的音箱的公司，在功放选型上有很大的多样性和灵活性。
但要选择一个合适的功放芯片，也是一件比较麻烦的事，特别是选一款工作电压较宽的功放芯片，更加不容易。
下面我就针对我公司的功放芯片，给在家介绍一下。
先例出几款常用功放芯片的比较：QQ:298391364从列表可以看出，我公司推出的HX系列功放芯片，工作电压和输出功率明显的高于其它的功放。
HX8358资料介绍：芯片功能说明：HX8358是一款超低EMI，无需滤波器，AB/D类可选式音频功率放大器。
6V工作电压时，最大驱动功率为8W（VDD=6V,2ΩBTL负载，THD<10%），音频范围内总谐波失真噪声小于1％，（20Hz～20KHz)；HX8358的应用电路简单，只需极少数外围器件；HX8358输出不需要外接耦合电容或上举电容和缓冲网络；HX8358采用ESOP8封装，特别适合用于小音量、小体重的便携系统中；HX8358可以通过控制进入关断模式，从而减少功耗；HX8358内部具有过热自动关断保护机制；HX8358工作稳定，通过配置外围电阻可以调整放大器的电压增益，方便应用。
芯片功能主要特性：超低EMI，高效率，音质优AB/D类切换、单通道VDD=6V，RL=2Ω，Po=8W，THD+N≤10%VDD=6V，RL=4Ω，Po=5W，THD+N≤10%(防失真关断模式)宽工作电压范围2.5V—7V优异的上掉电POP声抑制采用ESOP8封装芯片的基本应用：手提电脑、台式电脑扩音器蓝牙音箱HX8358原理框图:典型应用电路:注:以上应用图中元件说明：Ci：隔直电容，采用0.1μF或更小的,进一步消除咔嗒-噼噗声和从输入端耦合进入的噪声。
Cs：电源去耦电容，采用足够低ESR的电容(小于1μF),当VDD=5V 时，为更好的滤除低频噪声，建议另加一个低ESR电容（不小于10μF）。
主流音频运放IC分析与选购
主流音频运放IC分析与选购运算放大器（简称“运放”）是运用得非常广泛的一种线性集成电路，而且种类繁多，在运用方面不但可对微弱信号进行放大，还可做为反相、电压跟随器，可对电信号做加减法运算，所以被称为运算放大器。
不但其他地方应用广泛，在音响方面也使用得最多。
例如前级放大、缓冲，耳机放大器除了有部分使用分立元件，电子管外，绝大部分使用的还是集成运算放大器。
而有时候还会用到稳压电路上，制作高精度的稳压滤波电路。
各种运放由于其内部结构的不同，产生的失真成分也不同，所以音色特点也有一定的区别。
本来我们追求的是高保真，运放应该是失真最低，能真实还原音乐，没有个性的最好。
但是由于要配合其他音响部件如数码音源、后级功放管等，如果偏干、偏冷则可搭配音色细腻温暖型的运放，而太过阴柔、偏软的则可搭配音色较冷艳、亮丽的运放，做到与整机配合，取长补短的最佳效果。
所以说，并不是选择越贵的运放得到的效果就一定越好，搭配很重要，达到听感上最好才算达到目的。
如果是应用在低电压的模拟滤波电路中，还要选择对低电压工作性能良好的运放种类。
市面上的运放种类不下五六百种，GBW带宽在5M以上的也有三百多种，最高的已达 300MHZ，转换速率在5V/us以上的也不下几百种，最高达3000V/us。
低档运放JRC4558，这种运放是低档机器使用得最多的。
现在被认为超级烂，因为它的声音过于明亮，毛刺感强，所以比起其他的音响用运放来说是最差劲的一种。
不过它在我国暂时应用得还是比较多的，很多的四、五百元的功放还是选择使用它，因为考虑到成本问题和实际能出的效果，没必要选择质量超过5532以上的运放。
对于一些电脑有源音箱来说，它的应付能力还是绰绰有余的。
5532，如果有谁还没有听说过它名字的话，那就还未称得上是音响爱好者。
这个当年有运放皇之称的NE5532，与LM833、 LF353、CA3240一起是老牌四大名运放，不过现在只有5532应用得最多。
5532现在主要分台湾、美国和PHILIPS生产的，日本也有。
常用D类功放IC
数字输入PWM处理器（驱动器集成电路）
型号 取样频率[kHz] 输出声道数 THD+N@1kHz [%] 厂名
TAS5001 32～96 2 0.08
丁类输出级成电路
型号 丁类输出段形式 输出声道数 输出功率［W］ 厂名
STA505 全桥 2 50 & 8 ST 微电子
（3）制作数字信号输入型的数字放大器
在此场合可将数字输入的PWM处理器和丁类输出级集成电路组合起来。也可以采用数字输入PWM处理器与栅极驱动器组合再加上大功率MOS-FET的组合方案。但是对后一种方案来说，必需使用理想的稳压电源。
由于PWM信号的咏冲宽度的分辨力是有一定限度的，会随之发生量化噪声，所以必须使用三阶以上的高阶 型噪声整形等降低音频带域声的技术。
TK2150 半桥 2 ±60 Tripath
IR2010(S) 半桥 1 200 IR
TA2021 2×10@4 13.5 0.1
TA2041 4×70@4 20 0.04 Tripath
TDA7480 1×7@4 ±10.5 1
TDA7481 1×13@4 ±15 1 ቤተ መጻሕፍቲ ባይዱ 微电子
（1）制作耳机放大器
考虑到耳机所需的功率不大，所以电源电压不必用得过高，只需小于5V就可以了。为了减小放大器的体积，应选择全部电路都集成于一块芯片的单片全集成电路。例如选用新日本无线公司生产的NJU8721、NJU8725，TI公司的TPA2000D4等。
（2）制作驱动小型扬声器的功率放大器
这种场合可选用输出功率在1W～10W的单片全集成电路。这类集成电路有雅玛哈公司的YDA131-E，Tripath公司的TA2021、TI公司的TPA2000D2，ST微电子公司的TDA7480等。在这些放大器集成电路中，有的集成电路即使用4节5号电池给放大器供电，也能让扬声器在24小时内输出足够的音量。
数字音频功率放大芯片型号与特点介绍
AB类放大器
AB类放大器的工作模式介于 A类与B类之间，其偏置电 流远小于峰值电流。晶体管工作时间大于半个周期但小于一 个周期，即导通角 90° <0<180 °。大部分时间只有一个晶 体管工作，在零交越点时，两个晶体管都工作。AB类放大器 的最大优点是改善了 B类放大器的非线性，消除了交越失真。 其电路结构如图所示。
如图所示，AB类放大器通过两个偏置电压来避 免交越失真。由于这一优点，AB类放大器在传统的 音频放大器中得到了广泛应用。当输入信号为零时， 由于此时两个晶体管仍然处于导通状态，因此每一 个晶体管的功率损耗均大于 B类放大器，即 AB类放 大器的最大工作效率小于B类放大器，但大于A类放 大器。AB类音频放大器的理论效率75％，实际效率 在50%-70％之间。
主要特性
防失真功能，软件或者硬件设置工作模式 输出功率：3.0W(4Ω 负载), 3.8W(3Ω 负载), 5.0W(2Ω 负载) 工作电压范围：2.5V～5.5V 0.1%THD+N（2.0W输出功率、5V电源、2Ω负载） 优异的全带宽 EMI抑制能力 优异的“上电，掉电”噪声抑制 高达 90%的效率 高 PSRR(电源抑制比)：-80dB（217Hz） 过流保护、过热保护、欠压保护 应用领域 USB 2.1音响、插卡2.1音响、移动2.1音响、对箱，普 通插卡音响
Байду номын сангаас
传统基本的D类放大器的结构如图所示。
模拟输入信号通过一个比较器与三角波(或者锯 齿波 ) 进行比较，比较器的输出就是 PWM 信号。它 被用来控制高速功率开关，使得PWM信号在更高电 平上重建，并能为负载 ( 扬声器 ) 提供更大电流。该 PWM信号在经过一个无源模拟低通滤波器以后，会 滤除高频载波成分，在扬声器上重现原来的模拟输 入信号。
常用DAC芯片及相关性能解析
常用DAC芯片及相关性能解析(2010-11-20 02:32:34)转载分类：音响diy标签：杂谈TDA154014-BIT DAC (SERIAL OUTPUT)Philips早期的cd使用的芯片，1986年11月14日研发,解析力一般，音色温暖,28脚封装，供电比较特殊（+5v，-5v，-17v），I2S架构S/N 80dB/min 85dB/Type后缀表示不同的封装模式TDA1540D14-BIT DAC (SERIAL OUTPUT)TDA1540PN14-BIT DAC (SERIAL OUTPUT)TDA1540TD14-BIT DAC (SERIAL OUTPUT)TDA1541DUAL 16-BIT DACPhilips最出名的dac芯片，1985年11月研发,韵味十足，柔情似水，人声出色，个频段十分均衡耐听为Philips打下了大大的疆土28脚封装，供电（+5，-5，-15），I2S架构,S/N 90dB/min 95dB/Type 声道分离 80dB 后缀A是1541的升级版，S1表示精选TDA1541ASTEREO HIGH PERFORMANCE 16-BIT DACTDA1541A/N2STEREO HIGH PERFORMANCE 16-BIT DACTDA1541A/N2/R1STEREO HIGH PERFORMANCE 16-BIT DACTDA1541A/N2/S1STEREO HIGH PERFORMANCE 16-BIT DACTDA1543DUAL 16-BIT DAC ECONOMY VERSION I2S INPUT FORMATPhilips为小型设备开发的芯片，1991年2月研发解析力一般，音色温暖，中频迷人，密度很厚度令人吃惊8脚封装(T为16脚)，供电+5v， S/N 96dB 分离90dBTDA1543TDUAL 16-BIT DAC ECONOMY VERSION I2S INPUT FORMATTDA1545STEREO CONTINUOUS CALIBRATION DAC第一款CONTINUOUS CALIBRATION dac，1993年3月研发|音色不明8脚封装（ATT为14脚）,供电+5v，S/N 98dB 声道分离 95dBTDA1545ASTEREO CONTINUOUS CALIBRATION DACTDA1545ATSTEREO CONTINUOUS CALIBRATION DACTDA1545ATTSTEREO CONTINUOUS CALIBRATION DACTDA1547DUAL TOP-PERFORMANCE BITSTREAM DACPhilips为顶级音频设备开发的超级芯片，1991年9月研发采用比特流技术的1比特dac，和他搭配的采用比特流技术的芯片SAA7350，他整合了三阶静噪和1比特dac两片芯片音色兼顾韵味和速度，收放自如，频响宽广，气势宏伟，适合各种音乐32脚封装，供电（+-5，-3.5）S/N 113dB/A计权 THD-101dB声道分离115dBAD Audio D/A ConvertersPCM1700DUAL 18-BIT MONOLITHIC AUDIO DIGITAL-TO-ANALOG CONVERTER1702的哥哥，也是大名鼎鼎，早起很多大牌的解码器都用他内含两个DAC单元，分别转换左右两个声道的信号，易产生左右声道相互干扰，是他差声的原因PCM1700PDUAL 18-BIT MONOLITHIC AUDIO DIGITAL-TO-ANALOG CONVERTERPCM1700P-JDUAL 18-BIT MONOLITHIC AUDIO DIGITAL-TO-ANALOG CONVERTERPCM1700P-KDUAL 18-BIT MONOLITHIC AUDIO DIGITAL-TO-ANALOG CONVERTERPCM1700UDUAL 18-BIT MONOLITHIC AUDIO DIGITAL-TO-ANALOG CONVERTERPCM1700U-JDUAL 18-BIT MONOLITHIC AUDIO DIGITAL-TO-ANALOG CONVERTERPCM1700U-KDUAL 18-BIT MONOLITHIC AUDIO DIGITAL-TO-ANALOG CONVERTERPCM1702BICMOS ADVANCED SIGN MAGNITUDE 20-BIT DIGITAL-TO-ANALOG CONVERTER当年BB公司的顶级解码，音质出众。
YX3915功放芯片资料
1、概述YX3915 是一款15W（每声道）立体声高效D 类音频功率放大电路。
先进的EMI 抑制技术使得在输出端口采用廉价的铁氧体磁珠滤波器就可以满足EMC 要求。
内部包括一个功率可调限制器和直流检测电路来对扬声器进行保护。
功率可调限制器允许用户设定一个比电源电压低的虚拟电压来限制流过扬声器的总电流，直流检测电路在输入电容损坏或者输入短路时关断输出级。
YX3915 可以驱动低至4Ω负载的立体声扬声器，具有高达90%的效率，使得在播放音乐时不需要额外的散热器。
YX3915 应用于LC D 电视、消费类音频设备。
其特点如下：●15W/声道的功率输出（16V 电压，8Ω负载，T ND+N 等于10%）●10W/声道的功率输出（13V 电压，8Ω负载，T ND+N 等于10%）● 30W 的功率输出（16V 电源，4Ω单声道负载，T ND+N 等于10%）● 效率高达90%，无需散热片● 较大的电源电压范围8V~26V● 免滤波功能● 扬声器保护包括可调功率限制器加直流保护● 输出管脚方便布线布局● 良好短路保护和具备自动恢复功能的温度保护● 良好的失真和防噗声功能● 四级增益可调● 差分输入● 封装形式：H TSSOP282、功能框图与引脚说明2. 1、功能框图P L LINPNL/F/SGAIN0PLIMAVGVNRP R A2. 2、功能描述音频信号进入以后，先进行增益调整（增益的大小由GAIN1、GAIN0 两个管脚的电平值决定）。
接下来信号经过脉宽调制模块，完成音频信号对载波信号的调制，此模块由Error AMP、功率限制PLIMIT 模块、比较器三部分组成。
PLIMIT 模块根据设定值限制电路输出功率，比较器将积分后的信号与三角波信号进行比较，这一步出来的信号已经是PWM 信号了。
输出管驱动电路完成PWM 波对输出开关管的驱动。
相关的模块还有电平转换模块，通过自举升压产生上管的驱动栅压；输出部分还设有短路检测电路，当所接负载过小导致电流过大时，启动保护机制关闭电路。
常用大功率D类音频功放IC芯片选型说明
常⽤⼤功率D类⾳频功放IC芯⽚选型说明常⽤⼤功率Ｄ类⾳频功放IC芯⽚选型说明传统⼤功率功放芯⽚，⼀般都是模拟的功放芯⽚，象⼤家都熟悉的TDA2030、LM1875、TDA1521等。
这些功放除了⾳质会好⼀点，其它的对于现在的D类功放来说，都是缺点。
如今随着技术的进步，D 类功放的⾳质技术早已突破，⽐传统功放芯⽚差不了多少。
以HX8330为代表的D类功放，是替代这些优秀的前辈产品不⼆之选。
⼆、模拟功放的缺点：●电源供电⼀般都要⽤正负双电源供电。
●⼤部分都是插件式。
●因本⾝发热严重，需要带⼀块沉重的铝⽚散热。
●占⽤PCB板和机壳的空间很⼤。
●外围元件多，特别是电解电容也⽤的多。
三、HX8330概述：HX8330是⼀款30W⾼效D类⾳频功率放⼤电路，主要应⽤于⾳响等消费类⾳频设备。
此款电路可以驱动低⾄4Ω负载的⽴体声扬声器，功效⾼达90%，使得在播放⾳乐时不需要额外的散热器。
其特点如下：●15W功率输出(12V电压，4Ω负载，TND+N=10%）；●30W功率输出（16V电压，4Ω负载，TND+N=10%）；●效率⾼达90%，⽆需散热⽚；●较⼤的电源电压范围8V~20V；●免滤波功能，输出不需要电感进⾏滤波；●输出管脚⽅便布线布局；●良好短路保护和具备⾃动恢复功能的温度保护；●良好的失真；●增益36dB；●差分输⼊；●简单的外围设计；QQ:1207435600●封装形式：ESOP8。
四、应⽤领域：●拉杆⾳箱:●⼤功率喊话器:●落地⾳箱:●蓝⽛⾳箱●扩⾳器五、芯⽚对⽐分析：六、功能框图与引脚说明：七、应⽤原理图：如上图，可以很清晰的看出硬件的外围电路是极其简单的，bom成本低廉⼋、HX8330优势说明：1、外围元件少，电路简单,2、效率⾼达90%，⽆需散热⽚3、占⽤PCB板空间⼩4、16V供电时，功率可以到达30W九、总结：我写这边⽂章的⽬的，并不是想要抵扉传统的模拟功放。
只是想告诉各位同仁，在如今市场竞争激烈的环境下，⼀个成品的利润能多铮⼏⽑钱，都是⼀件不容易的事。
音频功率放大器d类音频功放ic的原理及特点
[音频功率放大器] D类音频功放IC的原理及特点2010-12-29 23:10:12| 分类：默认分类 | 标签：效率功放 mosfet 音频信号|字号订阅D类音频功放IC的原理及特点1 D类音频功放IC系统结构D类放大器由积分移相、PWM调制模块、G栅级驱动、开关MOSFET 电路、Logic辅助、输出滤波、负反馈、保护电路等部分组成。
流程上首先将模拟输入信号调制成PWM方波信号，经过调制的PWM信号通过驱动电路驱动功率输出级，然后通过低通滤波滤除高频载波信号，原始信号被恢复，驱动扬声器发声，如图1所示。
2 调制级(PWM-Modulation)调制级就是A／D转换，对输入模拟音频信号采样，形成高低电平形式数字PWM信号。
图2中，比较器同相输入端接音频信号源，反向端接功放内部时钟产生的三角波信号。
在音频输入端信号电平高于三角波信号时，比较器输出高电平VH，反之，输出低电平VL，并将输入正弦波信号转换为宽度随正弦波幅度变化的PWM波。
这是D类功放核心之一，必须要求三角波线性度好，振荡频率稳定，比较器精度高，速度快，产生的PWM方波上升、下降沿陡峭，深入调制措施参见文献[2]。
3 全桥输出级输出级是开关型放大器，输出摆幅为VCC，电路结构如图3所示。
将MOSFET等效为理想开关，关断时，导通电流为零，无功率消耗；导通时，两端电压依然趋近为零，虽有电流存在，但功耗仍趋近零；整个工作周期，MOSFET 基本无功率消耗，所以理论上D类功放的转换效率可接近100％，但考虑辅助电路功耗及MOSFET传导损耗，整体转换效率一般可达90％左右。
因为转换效率很高，所以芯片本身消耗的热能小，温升也才很小，完全可以不考虑散热不良，因此被称为绿色能效D类功放。
对全桥,进一步减小导通损耗，要使MOSFET漏源的导通电阻RON尽量小。
选取低开关频率和栅源电容小的MOSFET，加强前置驱动器的驱动能力。
4 LPF低通滤波级LPF滤波器可消除PWM信号中电磁干扰和开关信号，提高效率，降低谐波失真，直接影响放大器带宽和THD，必须设置合适截止频率和滤波器滚降系数，以保证音频质量。
TC4863(音频功放IC)
手提设备，台式电脑五、功能说明桥路设置TC4863由2个运放电路组成，形成双通道（通道A和通道B）立体放大器。
针对A的说明，B原理相同。
外部电阻RF和RI 设置构成AMP1A的闭环增益，而2个内置的20kΩ电阻形成AMP2A为-1的增益。
TC4863通过连接2个放大器输出端口：VO2b和VO1b，来驱动负载。
AMP1A的输出同时供AMP2A的输入，而且两个运放产生的信号幅度相同，相位相反。
利用相位的不同，在VO2b和VO1b和桥式模式下放置一个负载，因此TC4863增益如下：A VD = 2×(Rf/Ri)为驱动负载，运放设置成桥接方式。
桥接方式不同于一些常见的运放电路把负载的一边接到地，在同等条件下能使负载产生4倍的输出功率。
第 2 页共 13 页第 3 页 共 13 页以免进入错误的状态。
在很多应用场合，关断端口的电平转换都是由处理器来完成的，但是也可以用单向闸刀开关来实现。
外接一个上拉电阻，合上开关，因为关断端连接到地运放即开始工作。
打开开关，外接上拉电阻的关系将使TC4863不工作。
这样就能保证TC4863不在错误的状态下工作。
六、极限参数（Ta = 25℃）特性 符号 范围 单位 工作电压 V DD 6.0 V 输入电压 V IN -0.3～V DD +0.3 V 储存温度 T STG -65～+150 ℃ 环境温度 T A -40～+85 ℃ 节点温度T J 150 ℃七、电气参数（VDD = 5V ，Ta = 25℃）适用于全部IC名称 符号 最小值典型值最大值单位测试条件 工作电压V DD 2.0 -- 5.5 V --6.0 11.5 2.0 V IN = 0V, I O = 0mA, HP-IN = 0V静态电流 I DD -- 5.8 -- mAV IN = 0V, I O = 0mA, HP-IN = 4V关断电流 I SD -- 0.7 2 uA VDD 连接到关断端口 耳机输入高电平 V IH 4 -- -- V -- 耳机输入低电平 V IL 0.8 -- -- V --第 4 页 共 13 页名称 符号 最小值 典型值最大值单位测试条件 输出偏压V OS -- 5.0 50mV V IN = 0V75 85 --THD+N = 0.5%，f = 1KHz ，R L = 32Ω -- 340 --THD+N = 1%，f = 1KHz ，R L = 8Ω 输出功率 P O -- 440 --mW THD+N = 10%，f = 1KHz ，R L = 8Ω 总谐波失真+噪音 THD+N -- 0.2 -- %A V = -1，P O = 75mW ，R L = 32Ω,20Hz ≤f ≤20KHz电源抑制比 PSRR -- 52 -- dB C B = 1.0uF, V RIPPLE = 200mV RMS , f = 1KHz 通道分离 X TALK -- 60 -- dB f = 1KHz, C B = 1.0uF 信噪比 SNR -- 95 -- dB V DD = 5V, P O = 340mW, R L = 8Ω第 5 页共 13 页第 6 页共 13 页第 7 页共 13 页第 8 页共 13 页第 9 页共 13 页第 10 页共 13 页第 11 页共 13 页SOP16(W)第 12 页共 13 页第 13 页共 13 页。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
常用大功率Ｄ类音频功放IC芯片选型说明传统大功率功放芯片，一般都是模拟的功放芯片，象大家都熟悉的TDA2030、LM1875、TDA1521等。
这些功放除了音质会好一点，其它的对于现在的D类功放来说，都是缺点。
如今随着技术的进步，D类功放的音质技术早已突破，比传统功放芯片差不了多少。
以HX8330为代表的D类功放，是替代这些优秀的前辈产品不二之选。
二、模拟功放的缺点：
●电源供电一般都要用正负双电源供电。
●大部分都是插件式。
●因本身发热严重，需要带一块沉重的铝片散热。
●占用PCB板和机壳的空间很大。
●外围元件多，特别是电解电容也用的多。
三、HX8330概述：
HX8330是一款30W高效D类音频功率放大电路，主要应用于音响等消费类音频设备。
此款电路可以驱动低至4Ω负载的立体声扬声器，功效高达90%，使得在播放音乐时不需要额外的散热器。
其特点如下：
●15W功率输出(12V电压，4Ω负载，TND+N=10%）；
●30W功率输出（16V电压，4Ω负载，TND+N=10%）；
●效率高达90%，无需散热片；
●较大的电源电压范围8V~20V；
●免滤波功能，输出不需要电感进行滤波；
●输出管脚方便布线布局；
●良好短路保护和具备自动恢复功能的温度保护；
●良好的失真；
●增益36dB；
●差分输入；
●简单的外围设计；QQ:1207435600
●封装形式：ESOP8。
四、应用领域：
●拉杆音箱:
●大功率喊话器:
●落地音箱:
●蓝牙音箱
●扩音器
五、芯片对比分析：
六、
功能框图与引脚说明：
七、应用原理图：
如上图，可以很清晰的看出硬件的外围电路是极其简单的，bom成本低廉
八、HX8330优势说明：
1、外围元件少，电路简单,
2、效率高达90%，无需散热片
3、占用PCB板空间小
4、16V供电时，功率可以到达30W
九、总结：
我写这边文章的目的，并不是想要抵扉传统的模拟功放。
只是想告诉各位同仁，在如今市场竞争激烈的环境下，一个成品的利润能多铮几毛钱，都是一件不容易的事。
我们在选择功放的时候，如果不是做HIFI级别的音箱，音质要求不是很高的情况下。
选择合适的Ｄ类功放也是一种有效降低生产成本的方法。
ＩＰＥＴ。
