吸附式压缩空气干燥机技术参数

吸附式压缩空气干燥机技术参数无热再生吸附式干燥机Non-thermal regenerative adsorption dryer无热再生吸附式干燥机利用“变压吸附”来达到干燥效果。

由于空气容纳水汽的能力与压力成反比，其干燥后的一部分空气（称为再生气）减压膨胀至大气压，这种压力变化使膨胀空气变得更干燥，然后让它流过未接通气流的需再生的干燥剂层（即已吸收足够水汽的干燥塔），干燥的再生气吸出干燥剂里的水份，将其带出干燥器达到脱湿的目的。

￭再生气量（Regenerated gas volume）：≤12-15%￭工作压力（Working pressure）：0.6-1.0Mpa￭进气含油量（Inlet oil content）：≤0.1mg/M3￭压力露点（Pressure dew point）：-20℃～-70℃￭工作周期(Work cycle)：T=4～20分钟(Minutes)￭进气温度(Intake temperature)：0℃～45℃￭干燥剂（Desiccant)：活性氧化铝或分子筛(Activated alumina or molecular sieve)微热再生吸附式干燥机Micro-heat regeneration adsorption dryer微热再生吸附式干燥机综合变压吸附和变温吸附的优点。

在常温高水气分压下吸附（工作），在较高温度、低水气分压下解析（再生），吸附剂在吸附过程中吸附水分，在再生过程依靠再生气（干燥空气加热）的热扩散和高压差两种机理的共同作用而得以彻底清除。

￭再生气量（Regenerated gas volume）：≤4-6%￭工作压力（Working pressure）：0.6-1.0Mpa ￭进气含油量（Inlet oil content）：≤0.1mg/M 3￭压力露点（Pressure dew point）：-20℃～-40℃￭工作周期(Work cycle)：T=60～180分钟￭进气温度(Intake temperature)：0℃～45℃￭干燥剂（Desiccant)：活性氧化铝或分子筛(Activated alumina or molecular sieve)备注：GHE15MR：WR代表微热。

无热再生吸附式干燥机的简单介绍

无热再生吸附式干燥机的简单介绍
无热再生吸附式干燥机是一种利用吸附剂吸附湿气的干燥设备，通过无热再生技术回
收废气中的水分，实现了干燥和废气回收的双重效益。

无热再生吸附式干燥机由主机、再生装置、控制系统等部分组成。

主机包括吸附塔、
加热器、排气阀等组件。

吸附塔内填充吸附剂，通过加热器对吸附塔进行加热，将湿气吸
附在吸附剂上，然后开启排气阀进行放气。

在吸附过程中，吸附剂会逐渐饱和，需要进行
再生。

再生装置包括再生塔、换热器、补气阀等组件。

再生塔内填充的吸附剂处于饱和状态，通过加热器进行加热，使吸附剂中的水分蒸发，然后开启补气阀吹入新鲜的空气进行冷却
和脱水，再将脱水后的空气通过换热器对再生塔进行冷却，并将脱水后的水分排出系统，
以达到再生目的。

控制系统对设备的各个参数进行监测和调节，包括加热器温度、换向阀控制、再生塔
喷头控制等，以保证设备正常运行。

无热再生吸附式干燥机具有耗能低、效率高、自动化程度高等特点，在化工、粮食、
食品、医药等行业中广泛应用，能够提高生产效率和产品质量。

无热再生干燥器的结构和工作原理

无热再生干燥器的结构和工作原理一、结构：1.主干燥器：无热再生干燥器的主干燥器通常由一组吸湿剂填充的容器构成，吸湿剂通常是一种具有吸湿性能的物质，如硅胶、活性炭或分子筛等。

主干燥器通常呈圆筒状，容器内外都有一层过滤网，以防止吸湿剂颗粒溢出。

2.再生器：无热再生干燥器的再生器通常由一组加热元件和一层过滤网构成。

加热元件可以是电热器、蒸汽管道或燃气燃烧器等，通过加热使得再生器内的温度升高，从而去除干燥剂中吸附的水分，使其能够再次用于干燥空气。

3.风机：无热再生干燥器通常配备有一台风机，用于将湿度较高的空气吸入主干燥器，并将经过干燥后的空气排出。

风机通常位于设备的上部或侧面，并通过管道连接到主干燥器和再生器。

二、工作原理：1.吸湿阶段：当湿度较高的空气通过风机被吸入主干燥器时，会与主干燥器内的吸湿剂接触。

吸湿剂具有吸湿性能，能够吸附空气中的水分，将其吸附到吸湿剂颗粒表面，使得空气变得干燥。

2.再生阶段：当主干燥器内的吸湿剂达到饱和状态时，需要进行再生。

此时，再生器内的加热元件开始工作，将再生器内的温度升高。

吸湿剂中吸附的水分会被加热的空气蒸发掉并排出设备，使其再次具备吸湿的能力。

3.充填阶段：在再生完成后，干燥器会再次装填新的吸湿剂，以备下一次吸湿阶段使用。

这样，无热再生干燥器可以实现连续的工作，不间断地去除空气中的湿度。

需要注意的是，无热再生干燥器并不能完全去除空气中的水分，通常只能将空气的湿度降低到一定的范围。

如果需要更低的湿度，可以将无热再生干燥器与其他干燥设备（如冷冻干燥机）结合使用。

总结起来，无热再生干燥器的结构主要包括主干燥器、再生器和风机，通过主干燥器内的吸湿剂吸附空气中的水分，再通过再生器将吸湿剂中的水分蒸发掉，实现连续的干燥过程。

无热再生干燥器在工业和商业领域中应用广泛，例如电子制造、食品加工、化工等行业。

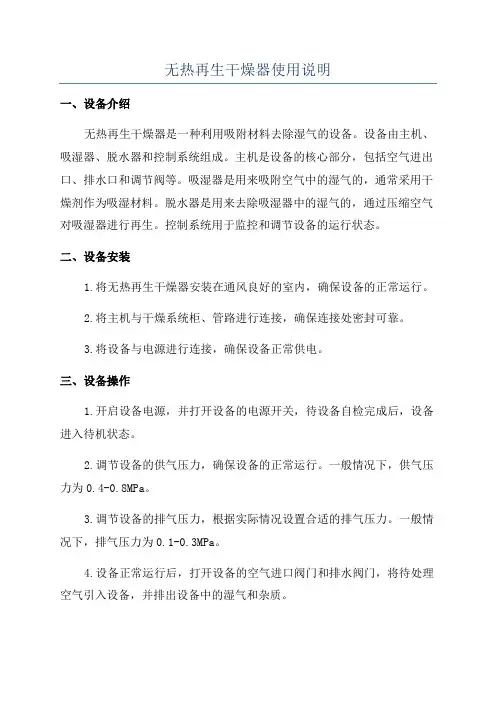

无热再生干燥器使用说明

无热再生干燥器使用说明一、设备介绍无热再生干燥器是一种利用吸附材料去除湿气的设备。

设备由主机、吸湿器、脱水器和控制系统组成。

主机是设备的核心部分，包括空气进出口、排水口和调节阀等。

吸湿器是用来吸附空气中的湿气的，通常采用干燥剂作为吸湿材料。

脱水器是用来去除吸湿器中的湿气的，通过压缩空气对吸湿器进行再生。

控制系统用于监控和调节设备的运行状态。

二、设备安装1.将无热再生干燥器安装在通风良好的室内，确保设备的正常运行。

2.将主机与干燥系统柜、管路进行连接，确保连接处密封可靠。

3.将设备与电源进行连接，确保设备正常供电。

三、设备操作1.开启设备电源，并打开设备的电源开关，待设备自检完成后，设备进入待机状态。

2.调节设备的供气压力，确保设备的正常运行。

一般情况下，供气压力为0.4-0.8MPa。

3.调节设备的排气压力，根据实际情况设置合适的排气压力。

一般情况下，排气压力为0.1-0.3MPa。

4.设备正常运行后，打开设备的空气进口阀门和排水阀门，将待处理空气引入设备，并排出设备中的湿气和杂质。

5.调节设备的工作时间和再生时间。

根据实际情况，设置适当的工作时间和再生时间，以保证设备的正常运行和吸湿效果。

6.在设备工作过程中，定期监测设备的运行状态，如压力、温度等，确保设备的正常运行。

7.定期更换干燥剂和脱水剂，以保证设备的吸湿效果和再生效果。

四、设备维护1.定期清洁设备内部和外部的杂质和污物，以保持设备的正常运行。

2.定期检查设备的零部件和连接件，如阀门、管道等，确保设备的工作正常。

3.定期更换设备的滤网和密封件，以保证设备的过滤效果和密封性。

4.在设备停止使用时，将设备的电源关闭，切断电源供应。

五、注意事项1.禁止在设备工作过程中进行维修和拆卸，以免造成人身伤害和设备损坏。

2.设备使用环境温度应在5℃-50℃之间，湿度不超过85%。

3.在设备运行过程中，禁止使用易燃、易爆和腐蚀性物质。

通过以上的使用说明，用户可以正确地使用无热再生干燥器，并保持设备的正常运行，达到预期的干燥效果。

无热再生吸附式干燥机设备工艺原理

无热再生吸附式干燥机设备工艺原理干燥是工业生产中重要的过程，干燥设备也是各个领域必不可少的工艺设备之一。

在干燥过程中，能源消耗是一个不可忽略的问题。

传统的干燥设备使用热空气进行干燥，存在许多问题，首先是能耗问题；其次是产生大量的废气，对环境造成污染。

为了解决这些问题，无热再生吸附式干燥机成为了干燥领域的新宠。

设备概述无热再生吸附式干燥机是一种利用蒸汽再生吸附材料，实现无热源再生的新型环保设备。

其主要由再生段和吸附段两部分组成。

再生段由热水或蒸汽加热再生器组成，吸附段由多层吸附材料组成。

干燥空气被吸附材料吸附后，通过换热器加热至饱和水蒸气，将饱和空气送往吸附段进行干燥，从而实现干燥的目的。

再生段通过蒸汽加热再生材料，使吸附材料再生，实现循环使用。

工艺原理无热再生吸附式干燥机的干燥过程采用热媒循环，由再生段和吸附段两个步骤来完成。

干燥空气经过吸附材料吸附，达到饱和状态，然后经过空气换热器加热至饱和水蒸气，再送到吸附段进行吸附材料的脱湿。

脱湿后的热饱和空气通过空气换热器进入再生段，被热水或蒸汽加热，再送回吸附段进行再次循环。

再生段与吸附段通过换向阀实现，周期性地交替进行干湿两段处理。

吸附材料在干燥过程中扮演着重要的角色，其被分为吸附段和再生段两种。

在吸附段，材料通过吸附气体去除空气中的水分；在再生段，通过加热或减压等方式将吸附材料再生，脱除水分。

吸附材料具有高吸附能力、低表面张力的特点，有机可选择性地吸附气体中的水分子，提高了干燥效果，降低了能耗，减少了废气排放。

工艺优势无热再生吸附式干燥机相较于传统的热风干燥，具有以下几个优势：高效能耗低无热再生吸附式干燥机采用吸附材料吸附气体的方式进行干燥，消耗的能量很少，其能耗仅为传统干燥设备的1/3左右。

环保节能无热再生吸附式干燥机无需使用热源，因此不会产生二氧化碳等废气排放问题，有效降低了环境污染。

干燥效果好无热再生吸附式干燥机使用吸附材料吸附空气中的水分，干燥效果好，可以保证干燥后的产品质量。

无热再生干燥器使用说明

无热再生干燥器使用说明-CAL-FENGHAI.-(YICAI)-Company One12．2 无热再生干燥机使用说明书ZLD系列无热再生干燥机使用说明书使用前敬请先阅读杭州正大空分设备制造有限公司目录1、概述2、基本工作原理3、技术参数4、压缩空气净化工艺流程及其净化系统的配置5、安装6、ZLD电脑控制仪的使用7、调试8、使用9、维护保养故障排除表一、概述：ZLD系列无热吸附式压缩空气干燥器是根据变压吸附原理,应用无热再生方法对压缩空气进行干燥的一种设备.由采用先进微机技术的ZLD-XG1F 电脑控制仪对空气干燥工艺自动进行控制,以达到提高空气净化效率,降低电能损耗之目的。

本系列干燥器被广泛应用于电子、食品、冶金、电力、化工、石油、医药、轻纺、烟草、仪表、自动控制等行业。

二、基本工作原理正大ZLD-XG1F系列无热吸附式压缩空气干燥器是根据变压吸附原理,对压缩空气进行干燥的一种设备.在一定的压力下,使压缩空气自下而上流经吸附剂(干燥)床层,在低温高压下,压缩空气中的水蒸气便向吸附剂表面转移,即吸附剂吸收空气中的水份至趋于平衡,使压缩空气得到干燥,这就是吸附(工作)过程.当压力下降的干燥空气(再生空气),再与吸附水份饱和的吸附剂接触时,吸附剂中的水份转向再生空气,直至平衡,使吸附剂得到干燥,这就是解吸(再生)过程.即在低温或高压下水份被吸附(工作),在高温或低压下水份被解吸(再生).本干燥器为双筒结构,筒内充填满吸附剂,当一吸附筒在进行干燥工序时,另一吸附筒在进行解吸工序.2．1工艺流程(见图1)图2无热吸附式压缩空气干燥器工艺流程示意图图中A筒作为吸附筒、B筒作为解吸筒2．1．1 吸附工序当以A筒作为吸附（干燥）筒时；应先行关闭进气阀（常开）Z2、打开排气阀（常闭）Z4(气动薄膜切断阀或柱塞式切断阀见图2),未经干燥带水份的压缩空气由气体进口进入,流经Z1到A筒下部,湿空气在筒内自下而上流经干澡剂,湿空气中的水份被吸附,干燥的压缩空气通过止回阀H1从气体出口流出.约12%的干燥空气通过球阀Q流入B筒，以使B筒中的干燥剂解吸（再生）。

无热再生吸附式压缩空气干燥机设计图

无热再生吸附式压缩空气干燥机设计图：其中：A、B 吸附塔；1、2、3、4 切换阀；5 消声器；6、7 止回阀；8 节流阀；9 程序控制器* 无热再生吸附式压缩空气干燥机工作原理：无热再生吸附式压缩空气干燥机是利用干燥剂材料本身所特有的微孔，根据毛细作用吸附空气中的水分子，同时根据卸压脱附和吸附余热升温来脱去所吸附的水分。

设备一般制成双筒形式，在程序控制器的控制下，两筒交替工作，一筒吸附水分，另一筒解吸再生，连续循环地工作。

* 无热再生吸附式压缩空气干燥机产品特点：★无需基础安装，安装简便。

★具有稳定一致的出气压力露点A、合理的筒体设计，保证了压缩空气与干燥剂的接触时间为4.8秒，满足成品气的露点要求。

B、30%的干燥剂余量，用于补偿干燥剂的自然老化，确保干燥效果。

C、大型扩散器，确保气流均匀通过干燥剂层，消除沟流现象。

★再生气量损耗小于12%A、卓越的机筒设计，保存95%的吸附热量，储存的热量用于增加再生阶段的再生气温度，提高设备的解吸能力，使得再生更彻底。

B、干燥和再生采用反向对流方式，湿空气流过干燥的吸附剂时效果最佳。

C、可根据干燥机的运行负载需求调节再生气用量。

★干燥剂使用寿命长A、合适的机筒尺寸，使气体通过干燥剂层的流速和时间保持最佳状态，充分发挥干燥剂的性能。

B、合理的系统配置，在气流进入机筒前，经高效除油处理即时清除气流中所含油份与重污染物，避免干燥剂层受污染。

★设备采用了进口碟阀和先进可靠的微机程序控制器，具有自动计时、自动切换工作的特点。

工作稳定可靠，不受电网、电压、电场等影响。

★科学合理的切换时间设计保证出口气压稳定无波动。

* 无热再生吸附式压缩空气干燥机工况条件与技术指标：再生气量：≤12 ~ 15%工作压力：0.6～1.0Mpa进气含油量：≤0.01ppm压力损失：≤0.03MPa成品气压力露点：-20℃～-40℃干燥剂：活性氧化铝或分子筛工作周期：T= 4～20分钟进气温度：0℃～45℃。

无热再生干燥器使用说明

无热再生干燥器使用说明一、产品概述无热再生干燥器是一种先进的湿气去除设备，广泛应用于化工、制药、食品、电子、纺织等行业的空气处理系统中。

该设备通过物理吸附吸附湿气，然后通过再生装置将吸附的湿气释放出去，实现湿气的去除，从而提高空气干燥度。

二、产品特点1.无热再生干燥器采用高效的吸附剂，具有良好的吸附性能和再生性能，能够有效去除空气中的湿气。

2.设备结构紧凑，占用空间小，便于安装和维护。

3.采用先进的控制系统，能够实现自动化控制和远程监控，操作简便。

4.设备运行稳定可靠，维护成本低，使用寿命长。

三、使用方法1.安装：将无热再生干燥器放置在干燥系统的合适位置，确保设备周围没有堵塞物，便于通风散热。

2.连接管路：将进气管路和出气管路连接到干燥器的进气口和出气口上，确保连接紧密，无泄漏。

3.通电开机：将设备的电源接入电源插座，按下启动按钮，设备开始运行。

4.设置参数：根据实际需要，设置设备的工作参数，包括湿度要求、工作时间等参数。

5.操作监控：设备开始工作后，通过观察设备的运行状态和监控屏幕上的数据，检查设备运行是否正常。

6.维护保养：定期对设备进行维护保养，包括清洁设备表面、更换吸附剂和检查管路连接情况等。

四、注意事项1.在使用无热再生干燥器之前，请确保设备的电源线接地可靠，并使用符合安全标准的电源插座。

2.在清洁和维护设备时，请断开设备的电源，以免发生触电事故。

3.请按照设备的工作参数要求进行操作，避免超负荷运行，以免设备损坏。

4.在维护设备时，请使用符合要求的清洁剂和工具，避免使用有腐蚀性的溶剂和工具。

5.如需更换吸附剂或检查管路连接情况，请先停止设备运行，并等待设备冷却后再进行操作。

五、故障排除1.设备无法启动：请检查设备的电源线是否接触良好，电源插座是否正常供电。

2.设备无法达到设定的湿度要求：请检查设备的工作参数是否正确设置，吸附剂是否需要更换。

六、保修范围1.本产品自出厂之日起，免费保修一年。

无热再生干燥机说明书

无热再生干燥机说明书1、工作原理根据变压吸附原理对压缩空气进行干燥。

在一定的压力下，压缩空气自下而上流经吸附剂(干燥)床层，在高温高压下，压缩空气中的水蒸气被吸附剂吸附，使压缩空气得到干燥;降低压力，吸附剂解吸水分得以再生，两个吸附筒循环交替使用。

2、技术参数技术参数名称技术参数值进口容积流量17 Nm3/min 进口压力＜1.0 MPa 进口温度＜50℃成品气露点(常温下) -40℃再生气耗气量13%左右安装环境室内温度低于38℃进口气含油量< 0.5mg/m3 吸附剂:5A分子筛再生方式无热再生工作方式两吸附筒交替连续工作(切换周期:5min左右,出厂调定)操作方式智能控制仪全自动控制智能控制仪耗电220V 50Hz 1P3、工艺流程a. 吸附工序当以A筒作为吸附(干燥)筒时:应先行关闭进气阀Z2、打开排气阀，未经干燥带水份的压缩空气由气体进口进入，流经Z1到A筒下部湿空气在筒内自下而上流经干燥剂，湿空气中的水份被吸附，干燥的压缩空气通过止回阀H1从气体出口流出。

约13%的干燥空气通过球阀Q流入B筒，吹走被吸附的水份，以使B筒中的干燥剂解吸(再生)。

b. 解吸工序当B筒作为解吸(再生)筒时，A筒的干燥空气通过球阀J(约13%)作为再生气无热再生干燥机流经B筒，吹走被吸附的水分，经排气阀Z4、消声器S中排出。

下半周期A筒作为解吸工序，B筒转为吸附工序，切换周期一般为10分钟(可根据需要另行设定)，切换情况由智能控制仪前面板显示。

8、日常保养/常见故障8.1经过长期运转，当干燥系统各项运行参数不变，设备工作正常，而干燥空气达不到露点要求(<-40℃)，即干燥剂已失效，需调换更新。

8.7智能控制仪内须经常清扫灰尘(注意先切断电源)并定期检后面板各插头接插是否良好，有故障及时修复。

8.8维修时，必须切断电源(包括进入控制仪的电源)以免造成不必要的伤害。

无热再生干燥机常见故障检修表序号故障故障原因排除方法1.1无电源输出、接线端松脱 1.1检查电源线及熔断器1.2输出端全部或部分无输出 1.2改正错误接线1 智能控制仪不工作1.3输出端接线错误 1.3改正错误接线1.4电压波动太大 1.4稳压电源2.1吸附剂破损严重 2.1清除破损吸附剂并补充压力降偏大(超过2.2过滤器堵塞2.2检查并清理堵塞的过滤器2进口压力的3%MPa) 2.3吸附剂超期或已过早破碎成2.3过筛或更换吸附剂粉尘状3.1吸附剂不足或破碎、失效 3.1加吸附剂或更换3.2再生气量不足 3.2调整至合理气量3.3进气温度过高 3.3调整工艺配置、提高冷却器冷却效果3 露点达不到要求 3.4进气含油量高吸附剂失效3.4提高滤油效果，更换吸附剂3.5工作压力低至使吸附能力低 3.5适当提高进气压力3.6切换阀门故障3.6修理4.1出气管径不合要求 4.1更换4.2出气管道不畅 4.2.1清理及排污 4.2.2流量损失大4.3再生气量偏大 4.3适当减少再生气量4.4管道弯头过多 4.4适当减少管道弯头再生压力不符零或 5.2.1切换阀门失灵或严重泄漏5.2.2检查并更换损坏件5.3再生气量偏大 5.3适当减少再生气量5.4再生气出气管道不畅 5.4检查出气管道、消声器等吸附干燥筒6.1先导电磁阀失灵6.2先导电磁阀损坏更换(6.2.1切换阀门损坏6.2。

WQZ系列无热再生干燥器

WQZ系列无热再生干燥器,利用干燥剂表面气体分压力具有和其内部的分压力取得平衡和优化吸附水蒸气的特性，根据变压吸附（PSA）的原理研制而成，加压时干燥剂大量吸附空气中的水份（同时产生一定量的吸附热），减压时分子筛又释放水份（吸收等量吸附热）。

此时，用少量成品干燥空气返吹干燥空气返吹干燥剂释放的水份，以达到干燥剂再生的目的。

利用两只或多只装有干燥剂的干燥塔组成交替完成吸附，再生过程，从而实现干燥器连续供气。

由程序控制器严格控制吸附再生时间，确保干燥剂工作在活性区内，使吸附热等于再生热，由于再生无须外加热，故称无热再生干燥器。

WQZ系列无热再生干燥器选用高效能干燥剂，灵活可靠的切换阀门，PLC电脑程序控制器，独特的工艺流程和首创气流分布技术及美观、精致的外形，在同行业中独树一帜。

继WQZ系列无热再生之后，本公司又成功推出智能式无热再生干燥器WQZ智能系列。

全自动测控干燥器工作状态，根据处理气量和对成品气要求灵活凋节。

无热再生干燥器的主要核技术参数RAL无热再生吸附式干燥机一，工作原理，由于脱水原理的限制，冷冻式干燥机处理后的空气压力露点温度只能达到：2--8℃，在一些空气品质要求较高的场合，不能满足用气要求，只能使用吸附式干燥机和组合式干燥机。

吸附式干燥机是根据变压吸附原理，利用干燥机本身特有的微孔，通过毛细作用吸附空气中的水分，利用自身及微热再生方法对压缩空气进行吸附干燥，使其能达到露点温度为-40--- - 70℃。

RAL系列无热再生干燥机是利用吸附剂有选择性吸附某些组分的特性，吸附压缩空气中水分，以达到干燥目的。

由于吸附剂至一定时间将达到饱和平衡，须要用干燥气体进行再生以恢复吸附干燥能力。

无热再生干燥机是采用双塔压吸附、无热再生的工艺，其工作原理是一个吸附塔在工作压力下进行吸附干燥，同时别一个吸附塔得用一部分自身干燥气体并降压至接近大气压力，作为再生气对其进行再生，以固定的切换时间进行双塔切换，从而连续提供干燥气体。

无热再生干燥机操作规程

无热再生干燥机操作规程
一、启动步骤
1、将启/停开关处于"关"的状态。

2、将出口截止阀关闭，慢慢将两个干燥塔加压至管网压力。

3、检查有无泄漏，此时再生排气阀应为关闭状态。

4、将启/停开关旋至"开"的状态。

5、再生排气阀自动打开，两个干燥塔中的一个开始降压。

6、让干燥机运行一至二个工作循环周期，然后再打开出口阀门。

二、调整和设定
将净化压力调整至推荐值，一般为0.45MPa。

三、日常检查项目
1、干燥塔压力应与管道压力相同，通过塔上压力表显示。

2、再生塔的压力应小于0.022MPa。

（任何较高的回冲压力都说明系统的工作压力状态不良）
3、标准工作循环周期10分钟，其中一塔干燥五分钟，同时，另一塔再生4分钟后关闭再生排气
阀，使该塔升压一分钟至管网压力，如此循环交替工作。

4、注意控制气路应保持一定的压力值，否则阀门将不进行自动切换，控制气
路的最低压力为0.5MPa。

四、关机
在干燥机运转循环中的升压阶段，待两塔压力基本上一致时，将启/停开关处于"关"的位置。

康普艾无热吸附式干燥机说明书

康普艾无热吸附式干燥机使用说明书上海康普艾压缩机有限公司目录●无热再生吸咐式干燥机的原理 1页●无热再生吸咐式干燥机工艺流程图 2页●无热再生吸咐式干燥机的特点 3页●无热再生吸干机的控制器说明 3~6页●无热吸干机系统标准配置图 7页●无热吸干机运行操作及维护 8页●无热吸干机控制常见故障及排除方法 8~9页●无热再生吸咐式干燥机的主要性能参数 9页●产品保修条款 10~11页一、无热吸干机的原理：康普艾无热再生吸附式压缩空气干燥机是一种高效、节能的压缩空气净化设备。

它采用国际上最先进的变压吸附原理（PSA），采用活性氧化铝和分子筛做为吸附剂，双塔型结构设计，一个塔吸附，一个塔再生，交替循环，以保证连续地把压缩空气进行干燥处理。

无热再生吸附式干燥机的整个工作周期由吸附、再生、均压三个过程组成。

当A塔进行吸附干燥时，B塔处于再生状态；而当B塔进行吸附干燥时，则A塔处于再生状态。

吸干机进行周期工作时，湿压缩空气由空气进口进入A塔由下而上进行流动吸附，通过单向止回阀（K1）送给用气管道系统，经A塔处理过的成品气有部分用做再生气经过节流阀（JF）节流降压后送进入B塔自上而下进行行脱附再生，后经由排气消音器S 排向机外大气中，当再生过程结束后，通过自动程序控制而关闭排气阀,使B塔内压力回升到工作压力，为下半个周期的吸附做准备。

B塔吸附、A塔再生过程的方向与前半周期相反，这里不再介绍。

二、吸干机工艺流程图：(一)两阀结构：上半周期内：A塔干燥、B塔再生下半周期内：B塔干燥、A塔再生A、B：吸附干燥A、B筒 P1、P2 ：压力表K1、K2：单向阀 JF：再生气调节阀S：排气消音器 D：四合一阀(二) 四阀结构：A、B：吸附干燥A、B筒 P 1、P 2 ：压力表K 1、K 2：单向阀 JF：再生气调节阀S：排气消音器 a、b、c、d：气动阀（或电磁阀）上半周期内：A塔干燥、B塔再生下半周期内：B塔干燥、A塔再生三、产品特点：1．本机采用了高精度的组合阀或四阀体结构和先进可靠的单片无机程序控制器。

无热再生吸附式干燥机原理

无热再生吸附式干燥机原理无热再生吸附式干燥机是一种常用于工业生产中去除气体中湿气的设备。

其原理是利用吸附剂对湿气进行吸附，然后通过无热再生的方式去除吸附剂上的水分，使吸附剂重新恢复吸附性能，达到连续干燥的效果。

无热再生吸附式干燥机通常由两个吸附装置组成，分别为主换罐和辅助换罐。

主换罐用于吸附湿气，而辅助换罐则用于再生吸附剂。

主换罐和辅助换罐之间通过特殊的阀门进行连接，以实现换罐操作。

干燥过程分为两个阶段：吸附阶段和再生阶段。

在吸附阶段，湿气通过进气管道进入主换罐，经过与吸附剂的接触，湿气被吸附剂吸附，从而减少气体中的湿度。

干燥后的气体从主换罐的出口进入产品管道。

当主换罐的吸附剂饱和后，需要进行再生操作。

此时，阀门切换至再生阶段，辅助换罐开始吸附剂再生过程。

辅助换罐内的加热器加热吸附剂，将吸附剂上的水分转化为水蒸气，随后通过再生风机将水蒸气排出系统。

再生过程中产生的水蒸气可以通过冷凝器冷凝成水，并排入排水系统中。

再生过程完成后，辅助换罐的吸附剂重新恢复吸附性能。

阀门切换回吸附阶段，主换罐开始吸附湿气，同时辅助换罐开始再生过程。

通过交替操作主换罐和辅助换罐，使得吸附剂不断地吸附湿气和再生，从而实现连续干燥的效果。

无热再生吸附式干燥机具有以下优点：首先，无热再生的设计减少了能耗，节约能源。

其次，换罐操作可以实现连续运行，不需要停机换料，提高了生产效率。

此外，吸附剂经过再生后可以重复使用，减少了材料的浪费。

总之，无热再生吸附式干燥机通过吸附和再生的过程，有效地去除气体中的湿气，达到干燥的效果。

其原理简单、操作方便，并具有节能高效的特点，被广泛应用于工业生产中各种需要去湿处理的领域。

无热再生吸附式干燥机原理

无热再生吸附式干燥机原理无热再生吸附式干燥机是一种新型的干燥设备，它具有高效节能、智能化控制和环保节能等特点，被广泛应用于化工、制药、食品、冶金、建材、纺织等行业。

下面将介绍无热再生吸附式干燥机的原理和结构。

一、无热再生吸附式干燥机的原理无热再生吸附式干燥机是一种利用吸附剂的吸附作用来除去湿气的干燥设备。

干燥过程中，通过空气循环在吸附器和再生器之间传输吸附剂，使其循环使用，不需要外部热量，节省了能源。

干燥时，吸附器中的吸附剂吸附湿气，使空气中的湿度下降；再生时，通过对吸附剂加热，将其内部吸附的水分释放出来，恢复吸附性能。

无热再生吸附式干燥机的干燥过程分为吸附和再生两个阶段，具体过程如下：1. 吸附阶段当空气进入吸附器时，吸附器内的吸附剂将水分吸附到其表面上，达到降湿的目的。

吸附后的干燥空气通过风机送至设备外面，完成干燥。

2. 再生阶段吸附器中的吸附剂在一定时间后已经吸附了足够多的水分，需要进行再生。

再生时，将外部过来的热空气送至再生器中加热，再通过热风对吸附剂进行热再生，将吸附剂内的水分蒸发掉，释放出来。

释放出来的水分随着热风排出设备外面，吸附剂重新恢复其吸附性能，并循环使用。

以上就是无热再生吸附式干燥机的原理。

二、无热再生吸附式干燥机的结构无热再生吸附式干燥机由吸附器、再生器、风机和控制系统等部分组成。

吸附器和再生器采用交替循环使用的方式来完成干燥和再生的过程。

1. 吸附器吸附器是无热再生吸附式干燥机的主体部分。

其结构类似于压缩机。

吸附器中放置有多个螺旋状的吸附剂螺杆，每个螺杆内部均有吸附剂填充。

当湿空气进入吸附器时，吸附剂围绕螺旋状的螺杆旋转，水分被吸附剂吸附，流出来的空气变得干燥。

吸附器的顶部装有风机，将干燥的空气送至外部。

2. 再生器再生器是指用于再生吸附剂的设备部分。

再生器一般采用电加热和热空气等方式进行加热。

在再生过程中，热空气经过热风管送至吸附器中，加热吸附剂并将其内部的水分蒸发掉。
