一款用UC3842设计的电动车充电器工作原理分析

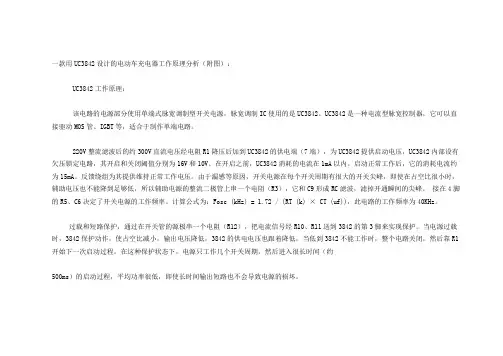

一款用UC3842设计的电动车充电器工作原理分析（附图）：UC3842工作原理：该电路的电源部分使用单端式脉宽调制型开关电源，脉宽调制IC使用的是UC3842。
UC3842是一种电流型脉宽控制器，它可以直接驱动MOS管、IGBT等，适合于制作单端电路。
220V整流滤波后的约300V直流电压经电阻R1降压后加到UC3842的供电端（7端），为UC3842提供启动电压，UC3842内部设有欠压锁定电路，其开启和关闭阈值分别为16V和10V。
在开启之前，UC3842消耗的电流在1mA以内。
启动正常工作后，它的消耗电流约为15mA。
反馈绕组为其提供维持正常工作电压。
由于漏感等原因，开关电源在每个开关周期有很大的开关尖峰，即使在占空比很小时，辅助电压也不能降到足够低，所以辅助电源的整流二极管上串一个电阻（R3），它和C9形成RC滤波，滤掉开通瞬间的尖峰。
接在4脚的R5、C6决定了开关电源的工作频率。
计算公式为：Fosc (kHz) = 1.72 / (RT (k) × CT (uf))，此电路的工作频率为40KHz。
过载和短路保护，通过在开关管的源极串一个电阻（R12），把电流信号经R10、R11送到3842的第3脚来实现保护。
当电源过载时，3842保护动作，使占空比减小，输出电压降低，3842的供电电压也跟着降低，当低到3842不能工作时，整个电路关闭，然后靠R1开始下一次启动过程。
在这种保护状态下，电源只工作几个开关周期，然后进入很长时间（约500ms）的启动过程，平均功率很低，即使长时间输出短路也不会导致电源的损坏。
稳压过程：UC3842的2脚是电压检测端。
输出电压经R18、R19、W1分压为U4（TL431）参考端（1脚）提供参考电压。
TL431是一个有良好的热稳定性能的三端可调分流基准源。
内部含有一个2.5V的基准电压，所以当在参考端引入输出反馈时，器件可以通过从阴极（3脚）到阳极（2脚）很宽范围的分流，控制输出电压。
基于UC3842的DCDC数字PWM控制器的研究概论
专业班级： 姓 名： 学 号： 指导教师：
概述
开关电源是应用于广泛领域的一种电力电子装置。 它具有电能转换效率高、体积小、重量轻、控制 精度高和快速性好等优点。
在便携式电子产品中，开关稳压电源主要指DC/DC 变换器。
DC/DC变换器的IC可以组成升压式、降压式和电 压反转式三种。
UC3842的功能：
可以构成具有各种输出形式的DC/DC电 压变换器
使用最少的外接元件构成开关式升压变换 器、降压变换器和反相器
在开关稳压电源电路中承担PWM控制器
2.2、PWM 控制原理
给定电压（希望 Vset 输出电压）
实际输出电压 Vo （反馈电压）
误差 放大器
控制电压 Vctrl
比较器
本文研究的是降压式DC/DC变换器，它具有低电 压、大电流、高效率等特点。
一、 系统总体设计
输入滤 波器
整流与 滤波
DC/DC
整流滤波辅助Biblioteka 电源驱动 电路保护电路
时钟振 荡器
PWM电路
图1 开关电源的原理框图
检测比较 放大
➢ 硬件设计
1. 输入滤波电路设计
其作用是:将电网存在的杂波过滤，同时也阻碍 产生的杂波反馈到公共电网。
将电网交流电源直接整流为较平滑的直流 电，以供下一级变换。
4.辅助电源电路设计
T2B T1
+
BR1
_
BR1 ..
7805
C C1 ..
2200uF
Vin Vout GND
C C3 ..
0.1uF
C C2 ..
2200uF
C C4 ..
UC3842电路图
UC3842 采用固定工作频率脉冲宽度可控调制方式，共有8 个引脚，各脚功能如下：①脚是误差放大器的输出端，外接阻容元件用于改善误差放大器的增益和频率特性；②脚是反馈电压输入端，此脚电压与误差放大器同相端的2.5V 基准电压进行比较，产生误差电压，从而控制脉冲宽度；③脚为电流检测输入端，当检测电压超过1V时缩小脉冲宽度使电源处于间歇工作状态；④脚为定时端，内部振荡器的工作频率由外接的阻容时间常数决定，f=1.72/(RT×CT)；⑤脚为公共地端；⑥脚为推挽输出端，内部为图腾柱式，上升、下降时间仅为50ns 驱动能力为±1A ；⑦脚是直流电源供电端，具有欠、过压锁定功能，芯片功耗为15mW；⑧脚为5V 基准电压输出端，有50mA 的负载能力。
2 UC3842 组成的开关电源电路图2 是由UC3842 构成的开关电源电路，220V 市电由C1、L1 滤除电磁干扰，负温度系数的热敏电阻Rt1 限流，再经VC 整流、C2 滤波，电阻R1、电位器RP1 降压后加到UC3842 的供电端（⑦脚），为UC3842 提供启动电压，电路启动后变压器的付绕组③④的整流滤波电压一方面为UC3842 提供正常工作电压，另一方面经R3、R4 分压加到误差放大器的反相输入端②脚，为UC3842 提供负反馈电压，其规律是此脚电压越高驱动脉冲的占空比越小，以此稳定输出电压。
④脚和⑧脚外接的R6、C8 决定了振荡频率，其振荡频率的最大值可达500KHz。
R5、C6用于改善增益和频率特性。
⑥脚输出的方波信号经R7、R8 分压后驱动MOSFEF 功率管，变压器原边绕组①②的能量传递到付边各绕组，经整流滤波后输出各数值不同的直流电压供负载使用。
电阻R10 用于电流检测，经R9、C9 滤滤后送入UC3842 的③脚形成电流反馈环. 所以由UC3842 构成的电源是双闭环控制系统，电压稳定度非常高，当UC3842 的③脚电压高于1V 时振荡器停振，保护功率管不至于过流而损坏。
根据UC3842的buck降压电路的设计
电力电子课程设计班级：2012级电气工程及其自动化姓名：**学号：**********时间: 2013 13-2014年第二学期第17-18周指导老师：**成绩：绪论1.设计题目2.设计目的3.硬件设计3.1芯片介绍3.2原理图介绍4.数据处理4.1数据测量4.2波形测量5．实物连接图6．总结心得电源装置是电力电子技术应用的一个重要领域，其中高频开关式直流稳压电源由于具有效率高、体积小和重量轻等突出优点，获得了广泛的应用。
开关电源的控制电路可以分为电压控制型和电流控制型，前者是一个单闭环电压控制系统，系统响应慢，很难达到较高的线形调整率精度，后者，较电压控制型有不可比拟的优点。
1、设计题目基于UC3842的buck降压电路的设计2、设计目的尝试使用UC3842芯片矩形波输出驱动MOS管，来实际应用于电力电子课本中BUCK降压电路的设计。
3、硬件设计采用TI公司生产的高性能开关电源芯片UC3842，结合外围电路（振荡电路，反馈电压，电流检测电路）来控制占空比，振荡频率，电压，从而控制PWM输出波形。
利用芯片输出PWM电压来驱动BUCK降压电路关键原件MOS管IRF840的通断，实现降压电路降压功能。
3.1芯片介绍3.2原理图介绍3.2.1 利用3842相关知识设计出下面MOS管IRF840驱动电路参数设置R1=88KΩR2=4.7KΩR3=3KΩRT1、RT2、RT3为可调电阻CT为可变电容电路分析：RT1、CT与3842芯片4脚连接的OSC 组成电路中最重要的控制电压输出频率的振荡电路。
调节RT1或CT大小可在示波器上明显观测出PWM输出波形频率变化。
（RT1=5.2KΩ,CT独石电容为2.2nF）由芯片资料介绍得出f=1.8/（RT1*CT）=1.8/(5.2*10^3 *2.2*10^-9)=17.482KHZ周期T=5.7us占空比= t开/T=1.2/3.0=0.36PWM输出波形1脚为误差放大器输出端。
UC3842开关电源各功能电路详解
UC3842开关电源各功能电路详解一、开关电源的电路组成开关电源的主要电路是由输入电磁干扰滤波器（EMI）、整流滤波电路、功率变换电路、PWM 控制器电路、输出整流滤波电路组成。
辅助电路有输入过欠压保护电路、输出过欠压保护电路、输出过流保护电路、输出短路保护电路等。
开关电源的电路组成方框图如下：二、输入电路的原理及常见电路1、AC 输入整流滤波电路原理：① 防雷电路：当有雷击，产生高压经电网导入电源时，由MOV1、MOV2、MOV3：F1、F2、F3、FDG1 组成的电路进行保护。
当加在压敏电阻两端的电压超过其工作电压时，其阻值降低，使高压能量消耗在压敏电阻上，若电流过大，F1、F2、F3 会烧毁保护后级电路。
② 输入滤波电路：C1、L1、C2、C3组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。
当电源开启瞬间，要对 C5充电，由于瞬间电流大，加RT1（热敏电阻）就能有效的防止浪涌电流。
因瞬时能量全消耗在RT1电阻上，一定时间后温度升高后RT1阻值减小（RT1是负温系数元件），这时它消耗的能量非常小，后级电路可正常工作。
③ 整流滤波电路：交流电压经BRG1整流后，经C5滤波后得到较为纯净的直流电压。
若C5容量变小，输出的交流纹波将增大。
2、 DC 输入滤波电路原理：① 输入滤波电路：C1、L1、C2组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。
C3、C4 为安规电容，L2、L3为差模电感。
② R1、R2、R3、Z1、C6、Q1、Z2、R4、R5、Q2、RT1、C7组成抗浪涌电路。
在起机的瞬间，由于 C6的存在Q2不导通，电流经RT1构成回路。
当C6上的电压充至Z1的稳压值时Q2导通。
如果C8漏电或后级电路短路现象，在起机的瞬间电流在RT1上产生的压降增大，Q1导通使 Q2没有栅极电压不导通，RT1将会在很短的时间烧毁，以保护后级电路。
UC3842开关电源各功能电路详解
UC3842开关电源各功能电路详解一、开关电源的电路组成开关电源的主要电路是由输入电磁干扰滤波器（EMI）、整流滤波电路、功率变换电路、PWM控制器电路、输出整流滤波电路组成。
辅助电路有输入过欠压保护电路、输出过欠压保护电路、输出过流保护电路、输出短路保护电路等。
开关电源的电路组成方框图如下：二、输入电路的原理及常见电路1、AC 输入整流滤波电路原理：①防雷电路：当有雷击，产生高压经电网导入电源时，由MOV1、MOV2、MOV3：F1、F2、F3、FDG1 组成的电路进行保护。
当加在压敏电阻两端的电压超过其工作电压时，其阻值降低，使高压能量消耗在压敏电阻上，若电流过大，F1、F2、F3 会烧毁保护后级电路。
②输入滤波电路：C1、L1、C2、C3组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。
当电源开启瞬间，要对 C5充电，由于瞬间电流大，加RT1（热敏电阻）就能有效的防止浪涌电流。
因瞬时能量全消耗在RT1电阻上，一定时间后温度升高后RT1阻值减小（RT1是负温系数元件），这时它消耗的能量非常小，后级电路可正常工作。
③整流滤波电路：交流电压经BRG1整流后，经C5滤波后得到较为纯净的直流电压。
若C5容量变小，输出的交流纹波将增大。
2、 DC 输入滤波电路原理：①输入滤波电路：C1、L1、C2组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。
C3、C4 为安规电容，L2、L3为差模电感。
② R1、R2、R3、Z1、C6、Q1、Z2、R4、R5、Q2、RT1、C7组成抗浪涌电路。
在起机的瞬间，由于 C6的存在Q2不导通，电流经RT1构成回路。
当C6上的电压充至Z1的稳压值时Q2导通。
如果C8漏电或后级电路短路现象，在起机的瞬间电流在RT1上产生的压降增大，Q1导通使 Q2没有栅极电压不导通，RT1将会在很短的时间烧毁，以保护后级电路。
根据UC3842的buck降压电路的设计
电力电子课程设计班级：2012级电气工程及其自动化姓名：**学号：**********时间: 2013 13-2014年第二学期第17-18周指导老师：**成绩：绪论1.设计题目2.设计目的3.硬件设计3.1芯片介绍3.2原理图介绍4.数据处理4.1数据测量4.2波形测量5．实物连接图6．总结心得电源装置是电力电子技术应用的一个重要领域，其中高频开关式直流稳压电源由于具有效率高、体积小和重量轻等突出优点，获得了广泛的应用。
开关电源的控制电路可以分为电压控制型和电流控制型，前者是一个单闭环电压控制系统，系统响应慢，很难达到较高的线形调整率精度，后者，较电压控制型有不可比拟的优点。
1、设计题目基于UC3842的buck降压电路的设计2、设计目的尝试使用UC3842芯片矩形波输出驱动MOS管，来实际应用于电力电子课本中BUCK降压电路的设计。
3、硬件设计采用TI公司生产的高性能开关电源芯片UC3842，结合外围电路（振荡电路，反馈电压，电流检测电路）来控制占空比，振荡频率，电压，从而控制PWM输出波形。
利用芯片输出PWM电压来驱动BUCK降压电路关键原件MOS管IRF840的通断，实现降压电路降压功能。
3.1芯片介绍3.2原理图介绍3.2.1 利用3842相关知识设计出下面MOS管IRF840驱动电路参数设置R1=88KΩR2=4.7KΩR3=3KΩRT1、RT2、RT3为可调电阻CT为可变电容电路分析：RT1、CT与3842芯片4脚连接的OSC 组成电路中最重要的控制电压输出频率的振荡电路。
调节RT1或CT大小可在示波器上明显观测出PWM输出波形频率变化。
（RT1=5.2KΩ,CT独石电容为2.2nF）由芯片资料介绍得出f=1.8/（RT1*CT）=1.8/(5.2*10^3 *2.2*10^-9)=17.482KHZ周期T=5.7us占空比= t开/T=1.2/3.0=0.36PWM输出波形1脚为误差放大器输出端。
