如何把多张红外谱图用origin整合到一张图中
怎样用origin在一张图上做多条XRD谱线并画出标准谱图
怎样用origin 在一张图上做多条XRD 谱线并画出标准谱图我们在看文献的时候经常会遇到类似于下面这样的图，那这样的谱图是怎样画出来的呢我开始的时候也不知道这样的图是怎么画出来的，我本以为网上一定会有相关的文章能够解决我的问题，于是输入关键字百度、谷歌了好几个小时，但令我失望的是相关题目前面基本上都有【求助】两个字，而别人的回答都是简洁的不能再简洁了，就是那种你看了他的回答也解决不了你问题的那种。
后来经过老师的指导和自己的摸索终于知道这样的图是怎么做出来的了。
现在我把我的经验分享给大家，希望能对你们有些帮助。
重要的一点是你自己的电脑里面最好有，为什么不选其他的如或者之类的呢，因为我发现把谱线的数据导入之后点“line”谱图出不来，而用移动坐标轴时对应的谱图不跟着一起移动。
如果你的电脑里面没有那也没有关系，在本文的最下面给出了的下载地址。
一、制作PDF 卡片标准谱图1.打开，按下列操作依次进行：file—import—single ASCII…。
在打开的对话框中把文件类型选择为*txt，然后选中你从jade 软件里面导出来的pdf 标准卡片相关信息的txt 文件，这样的文件名字一般以PDF#开头，我这里面就是PDF#36-1 这个文件。
然后我们点击【打开】。
然后我们新建一个 worksheet，把以PDF#361451 命名的 worksheet 中强度 I(f)和2θ角度两列复制到新建的worksheet（注意复制后 A(X)是2θ 角度的数据，B（Y）是强度 I(f)数据）。
然后我们把以PDF#361451 命名的woeksheet 关闭，只保留复制后的那张worksheet。
2.作图。
选中两列数据，依次点击plot—line，得出的结果如下图所示：。
一般的标准谱图我们要做成竖线，而我们得到的却是曲线，那我们怎样把曲线变成竖线呢别走开，广告之后更精彩！我们买衣服总是买物美价廉的，经我发现有个网站正好能满足大家的需要，所以我向大家推荐她的服装店，它就是——琴之美时尚女装店：欢迎大家的光临!这时我们需要做的是在这幅图上右击鼠标，点击其中的plot details , 在新出来对话框中的Plot Type 后面选择Scatter,在Size 那里把8 改为0，好了之后，就点Drop Lines, 选择后面的垂直线Vertical，现在就差我们点OK 了，最后的结果怎样呢，让我们拭目以待吧！铛铛铛铛铛，二、如何在上面的图上画出多条图谱1.我们现在要做的是在上面那个图上建立多个图层，建立图层的方法有很多种，我在这只讲一种方法。
Origin快速做出组合图
背景介绍
今天带给大家的是如何将多组数据进行组合作图，高效率完成数据处理，教程非常简单，使用软件：O r i g i n2019版本数据组合效果图
作图教程
01
将需要处理的数据导入到Origin中
02
点击点线图进行作图
03
得到如下图像
04
现对横纵坐标进行处理，单位、刻度、边框等
05
处理完成之后，双击坐标轴，点击刻度线标签-自定义-自定义格式选择#/#''pi''，然后确认
06
点击界面右边的【提取数据到新图层】图标
07
由于我们只有4组数据，需要做成1列的图像，图层总数设置为4行1列
08
组合图像间距设置，一般2-4都可以，根据自己图像自行选择，其他不变
09
得到如下初始图像
10
纵坐标值太拥挤，对其值进行设置，根据自己数据大小进行选择
11
删除多余的横纵坐标单位，利用键盘上的Delete键删除，快捷恢复Ctrl+Z
12
去除图标边框，右击属性
13
文本对象选择边框，边框对象选择无
14
对曲线平滑，双击曲线，选择线条-样条曲线，也可对曲线颜色进行调整
15
最终得到如下图形。

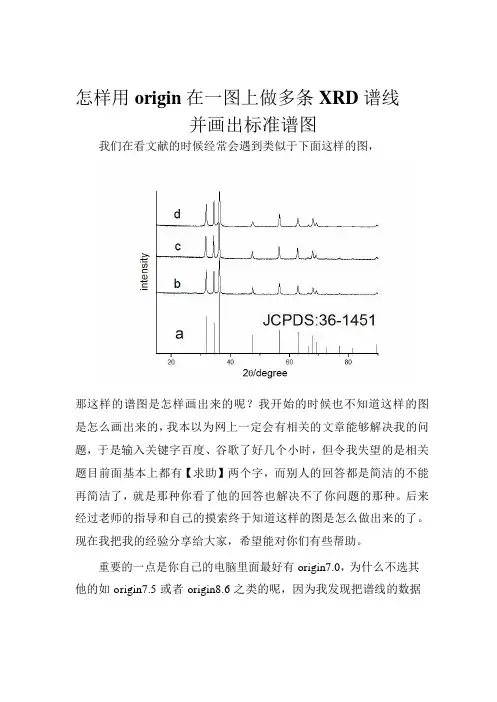

怎样用origin在一张图上做多条XRD谱线并画出实用标准谱图
怎样用origin 在一图上做多条XRD 谱线并画出标准谱图我们在看文献的时候经常会遇到类似于下面这样的图，那这样的谱图是怎样画出来的呢？我开始的时候也不知道这样的图是怎么画出来的，我本以为网上一定会有相关的文章能够解决我的问题，于是输入关键字百度、谷歌了好几个小时，但令我失望的是相关题目前面基本上都有【求助】两个字，而别人的回答都是简洁的不能再简洁了，就是那种你看了他的回答也解决不了你问题的那种。
后来经过老师的指导和自己的摸索终于知道这样的图是怎么做出来的了。
现在我把我的经验分享给大家，希望能对你们有些帮助。
重要的一点是你自己的电脑里面最好有origin7.0，为什么不选其他的如origin7.5 或者origin8.6 之类的呢，因为我发现把谱线的数据导入origin8.6 之后点“line”谱图出不来，而用origin7.5 移动坐标轴时对应的谱图不跟着一起移动。
如果你的电脑里面没有origin7.0 那也没有关系，在本文的最下面给出了origin7.0 的下载地址。
一、制作PDF 卡片标准谱图1.打开origin7.0，按下列操作依次进行：file—import—single ASCII…。
在打开的对话框中把文件类型选择为*txt，然后选中你从jade 软件里面导出来的pdf 标准卡片相关信息的txt 文件，这样的文件名字一般以PDF#开头，我这里面就是PDF#36-1 这个文件。
然后我们点击【打开】。
然后我们新建一个worksheet，把以PDF#361451 命名的worksheet 中强度I(f)和2θ角度两列复制到新建的worksheet （注意复制后A(X)是2θ 角度的数据，B（Y）是强度I(f)数据）。
然后我们把以PDF#361451 命名的woeksheet 关闭，只保留复制后的那worksheet。
2.作图。
选中两列数据，依次点击plot—line，得出的结果如下图所示：。

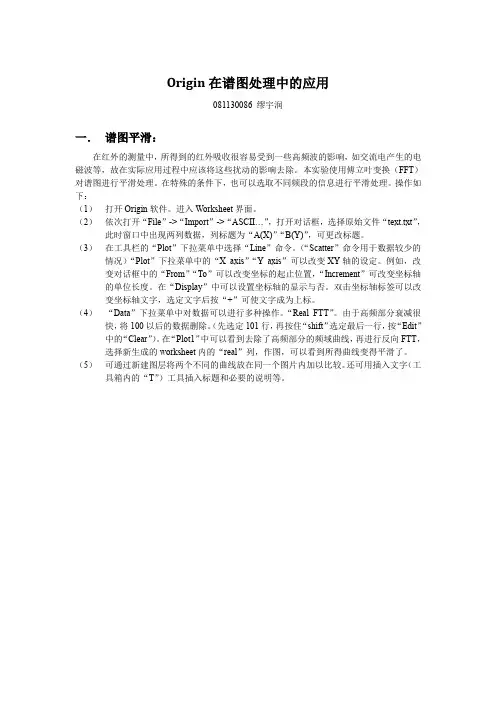

Origin在谱图处理中的应用
Origin在谱图处理中的应用081130086 缪宇润一．谱图平滑：在红外的测量中，所得到的红外吸收很容易受到一些高频波的影响，如交流电产生的电磁波等，故在实际应用过程中应该将这些扰动的影响去除。
本实验使用傅立叶变换（FFT）对谱图进行平滑处理。
在特殊的条件下，也可以选取不同频段的信息进行平滑处理。
操作如下：（1）打开Origin软件。
进入Worksheet界面。
（2）依次打开“File”->“Import”->“ASCII…”，打开对话框，选择原始文件“text.txt”，此时窗口中出现两列数据，列标题为“A(X)”“B(Y)”，可更改标题。
（3）在工具栏的“Plot”下拉菜单中选择“Line”命令。
（“Scatter”命令用于数据较少的情况）“Plot”下拉菜单中的“X axis”“Y axis”可以改变XY轴的设定。
例如，改变对话框中的“From”“To”可以改变坐标的起止位置，“Increment”可改变坐标轴的单位长度。
在“Display”中可以设置坐标轴的显示与否。
双击坐标轴标签可以改变坐标轴文字，选定文字后按“+”可使文字成为上标。
（4）“Data”下拉菜单中对数据可以进行多种操作。
“Real FTT”。
由于高频部分衰减很快，将100以后的数据删除。
（先选定101行，再按住“shift”选定最后一行，按“Edit”中的“Clear”）。
在“Plot1”中可以看到去除了高频部分的频域曲线，再进行反向FTT，选择新生成的worksheet内的“real”列，作图，可以看到所得曲线变得平滑了。
（5）可通过新建图层将两个不同的曲线放在同一个图片内加以比较。
还可用插入文字（工具箱内的“T”）工具插入标题和必要的说明等。
二．分峰在红外光谱、拉曼光谱，甚至是X射线光电子能谱等谱图中，可能有很多峰是互相重叠的，若不进行分峰处理，会遗漏重要的结构信息。
进行分峰处理，才能确定各个峰的归属，从而判断相应的化学键状态或是化学组成。

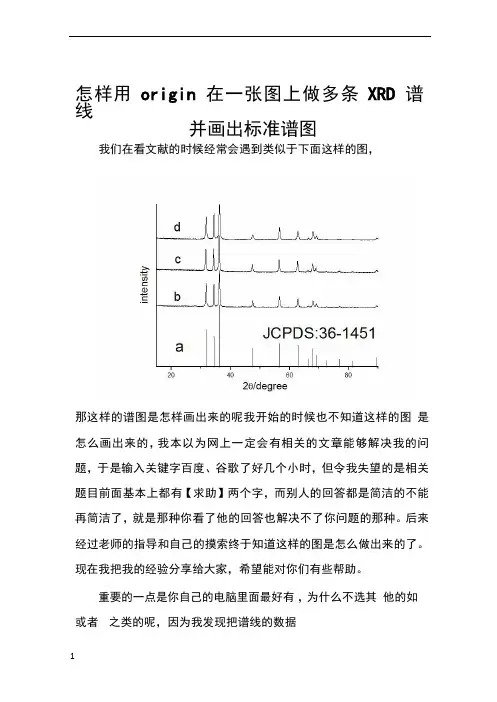

怎样用origin在一张图上做多条XRD谱线并画出标准谱图
怎样用origin 在一张图上做多条XRD 谱线并画出标准谱图我们在看文献的时候经常会遇到类似于下面这样的图，那这样的谱图是怎样画出来的呢？我开始的时候也不知道这样的图是怎么画出来的，我本以为网上一定会有相关的文章能够解决我的问题，于是输入关键字百度、谷歌了好几个小时，但令我失望的是相关题目前面基本上都有【求助】两个字，而别人的回答都是简洁的不能再简洁了，就是那种你看了他的回答也解决不了你问题的那种。
后来经过老师的指导和自己的摸索终于知道这样的图是怎么做出来的了。
现在我把我的经验分享给大家，希望能对你们有些帮助。
重要的一点是你自己的电脑里面最好有，为什么不选其他的如或者之类的呢，因为我发现把谱线的数据导入之后点“line”谱图出不来，而用移动坐标轴时对应的谱图不跟着一起移动。
如果你的电脑里面没有那也没有关系，在本文的最下面给出了的下载地址。
一、制作PDF 卡片标准谱图1.打开，按下列操作依次进行：file—import—single ASCII…。
在打开的对话框中把文件类型选择为*txt，然后选中你从jade 软件里面导出来的pdf 标准卡片相关信息的txt 文件，这样的文件名字一般以PDF#开头，我这里面就是PDF#36-1 这个文件。
然后我们点击【打开】。
然后我们新建一个 worksheet，把以PDF#361451 命名的 worksheet 中强度 I(f)和2θ角度两列复制到新建的worksheet（注意复制后 A(X)是2θ 角度的数据，B（Y）是强度 I(f)数据）。
然后我们把以PDF#361451 命名的woeksheet 关闭，只保留复制后的那张worksheet。
2.作图。
选中两列数据，依次点击plot—line，得出的结果如下图所示：。
一般的标准谱图我们要做成竖线，而我们得到的却是曲线，那我们怎样把曲线变成竖线呢？别走开，广告之后更精彩！我们买衣服总是买物美价廉的，经我发现有个网站正好能满足大家的需要，所以我向大家推荐她的服装店，它就是——琴之美时尚女装店：欢迎大家的光临!这时我们需要做的是在这幅图上右击鼠标，点击其中的plot details , 在新出来对话框中的Plot Type 后面选择Scatter,在Size 那里把8 改为0，好了之后，就点Drop Lines, 选择后面的垂直线Vertical，现在就差我们点OK 了，最后的结果怎样呢，让我们拭目以待吧！铛铛铛铛铛，二、如何在上面的图上画出多条图谱1.我们现在要做的是在上面那个图上建立多个图层，建立图层的方法有很多种，我在这只讲一种方法。
如何将origin多个图层的图例放到一个图上
如何将origin多个图层的图例放到一个图上
如何将origin多个图层的图例放到一个图上？
用Origin中创建了多层图形，即所谓的多个Layer。
这是往往需要新建图例（即Legend），以便清楚地标明每条曲线表示的含义。
如何自动生成所有图层的图例呢？
默认情况下，通过Graph菜单的New Legend命令，Origin只会自从生成当前活动图层的图例。
如果要将所有图层的图例都放在一起，可以进行如下操作（以Origin 8.0为例）：
1、从Graph菜单选择“update legend”—“open dialog”；
2、在弹出的控制面板中，将“Destination”设置为“Whole Page”，将“Update mode”设置为“Reconstrut”，“Legend”设置为“One legend of all”，其它地方根据自己的需要设定即可。
3、点击Apply或OK按钮即可实现上述要求了。
（饮用散人笔记
/doc/5b17856092.html,/blog/post/90 0.html）。
怎样用origin在一张图上做多条XRD谱线并画出标准谱图
怎样用 origin 在一张图上做多条 XRD 谱线并画出标准谱图我们在看文献的时候经常会遇到类似于下面这样的图，那这样的谱图是怎样画出来的呢？我开始的时候也不知道这样的图是怎么画出来的，我本以为网上一定会有相关的文章能够解决我的问题，于是输入关键字百度、谷歌了好几个小时，但令我失望的是相关题目前面基本上都有【求助】两个字，而别人的回答都是简洁的不能再简洁了，就是那种你看了他的回答也解决不了你问题的那种。
后来经过老师的指导和自己的摸索终于知道这样的图是怎么做出来的了。
现在我把我的经验分享给大家，希望能对你们有些帮助。
重要的一点是你自己的电脑里面最好有 origin7.0，为什么不选其他的如 origin7.5 或者 origin8.6 之类的呢，因为我发现把谱线的数据导入 origin8.6 之后点“line”谱图出不来，而用 origin7.5 移动坐标轴时对应的谱图不跟着一起移动。
如果你的电脑里面没有origin7.0 那也没有关系，在本文的最下面给出了 origin7.0 的下载地址。
一、制作 PDF 卡片标准谱图1. 打开 origin7.0 ，按下列操作依次进行：file —import —single ASCII…。
在打开的对话框中把文件类型选择为*txt，然后选中你从jade 软件里面导出来的pdf 标准卡片相关信息的 txt 文件，这样的文件名字一般以 PDF#开头，我这里面就是 PDF#36-1 这个文件。
然后我们点击【打开】。
然后我们新建一个 worksheet，把以 PDF#361451 命名的 worksheet 中强度 I(f)和2θ 角度两列复制到新建的 worksheet（注意复制后 A(X)是2θ 角度的数据，B（Y）是强度 I(f)数据）。
然后我们把以 PDF#361451 命名的 woeksheet 关闭，只保留复制后的那张 worksheet。
2.作图。
选中两列数据，依次点击 plot—line，得出的结果如下图所示：。
怎么使用Origin把多张图合成一张图？
怎么使用Origin把多张图合成一张图？也可以点击右侧的菜单栏。
3.选择Merge graph windows在弹窗一个对话框，对话框中可设置合并图的一些参数。
在这个对话框的右边是一个预览图形，设置会即时反应在这个预览图上面。
在左边的设置框中，可以设置的内容包括以下几种。
（1）Merge下拉表：可以选择要合并的图层，包括Active Page （活动的页面的图层）、All in Active Folder（所有活动文件夹的图层）、All in Active Folder（Recursive）（所有多次打开的活动文件夹的图层）、All in Active Folder（Open）（所有打开的活动文件夹的图层）、All in Active Folder（Include Embeded）（所有活动文件夹的图层，包括被嵌入到其他页面中的图层）、All in Project（项目中所有图层）和Specified（指定图层）。
（2）Graphs列表：当Merge下拉表设置为Specified时，可以用来选择要合并的图形。
（3）Keep Source Graph选框：是否保留原来的Graph。
（4）Rearrange Layout选框：是否将多个图层排列到网格之中，还是以重叠的方式合并图层。
（5）Arrange Settings项：可以设置Number of Rows（设置网格的行数）、Number of Columns（设置网格的列数）、Add Extra Layer（s）for grid（是否为网格创建新的图层）和Keep Layer Ratio（是否保持坐标图形的高宽比例）。
（6）Spacing（in%of Page Dimension）项：可以设置该网格的空隙大小。
（7）Page Setup项：可以设置整个Graph的尺寸大小。
（8）Scale Elements项：可以设置Scale Element（设置尺寸选项）和Fixed Factor（当Scale Elements下拉表选中）时，可以设置该排列网格的比例大小。
怎样用origin在一张图上做多条XRD谱线并画出标准谱图
怎样用origin在一张图上做多条XRD谱线并画出标准谱图怎样用o rigin 在一张图上做多条X RD 谱线并画出标准谱图我们在看文献的时候经常会遇到类似于下面这样的图，那这样的谱图是怎样画出来的呢我开始的时候也不知道这样的图是怎么画出来的，我本以为网上一定会有相关的文章能够解决我的问题，于是输入关键字百度、谷歌了好几个小时，但令我失望的是相关题目前面基本上都有【求助】两个字，而别人的回答都是简洁的不能再简洁了，就是那种你看了他的回答也解决不了你问题的那种。
后来经过老师的指导和自己的摸索终于知道这样的图是怎么做出来的了。
现在我把我的经验分享给大家，希望能对你们有些帮助。
重要的一点是你自己的电脑里面最好有，为什么不选其他的如或者之类的呢，因为我发现把谱线的数据导入之后点“line”谱图出不来，而用移动坐标轴时对应的谱图不跟着一起移动。
如果你的电脑里面没有那也没有关系，在本文的最下面给出了的下载地址。
一、制作P DF 卡片标准谱图1.打开，按下列操作依次进行：file—import—single ASCII…。
在打开的对话框中把文件类型选择为*txt，然后选中你从jade 软件里面导出来的p df 标准卡片相关信息的t xt 文件，这样的文件名字一般以P DF#开头，我这里面就是PDF#36-1 这个文件。
然后我们点击【打开】。
然后我们新建一个worksheet，把以PDF#361451 命名的w orksheet 中强度I(f)和2θ角度两列复制到新建的w orksheet（注意复制后 A(X)是2θ 角度的数据，B（Y）是强度 I(f)数据）。
然后我们把以P DF#361451 命名的w oeksheet 关闭，只保留复制后的那张w orksheet。
2.作图。
选中两列数据，依次点击plot—line，得出的结果如下图所示：。
一般的标准谱图我们要做成竖线，而我们得到的却是曲线，那我们怎样把曲线变成竖线呢别走开，广告之后更精彩！我们买衣服总是买物美价廉的，经我发现有个网站正好能满足大家的需要，所以我向大家推荐她的服装店，它就是——琴之美时尚女装店：欢迎大家的光临!这时我们需要做的是在这幅图上右击鼠标，点击其中的p lot details , 在新出来对话框中的Plot Type 后面选择Scatter,在S ize 那里把8改为0，好了之后，就点D rop Lines, 选择后面的垂直线V ertical，现在就差我们点OK 了，最后的结果怎样呢，让我们拭目以待吧！铛铛铛铛铛，二、如何在上面的图上画出多条图谱1.我们现在要做的是在上面那个图上建立多个图层，建立图层的方法有很多种，我在这只讲一种方法。
怎样在origin中把几个图形组合在一起
作者: 发布:
怎样在中把几个图形组合在一起啊，不知如何操作，请大侠多多指教
资料个人收集整理，勿做商业用途
资料个人收集整理，勿做商业用途
我记得当时我是把几个图形都画出来，然后合并地，有个合并地键，你好好找找？我现在这电脑没有装这个软件，也不好说资料个人收集整理，勿做商业用途
资料个人收集整理，勿做商业用途
:
我记得当时我是把几个图形都画出来，然后合并地，有个合并地键，你好好找找？我现在这电脑没有装这个软件，也不好说资料个人收集整理，勿做商业用途
资料个人收集整理，勿做商业用途
)画图
）画第二个图时，点“ "
)然后再每个上画图：右键
画第三个图时重复过程资料个人收集整理，勿做商业用途
资料个人收集整理，勿做商业用途
楼所说地方法是，另外一中图形合拼，点”“——>" "——>"",就可以编辑资料个人收集整理，勿做商业用途
资料个人收集整理，勿做商业用途
楼主可以采用图层管理和图形合并，都可以达到.祝好！
资料个人收集整理，勿做商业用途
如果是同一组数据得到地图，也可以把数据列在一张表中，这样可以在把多张图合并在一起了.
资料个人收集整理，勿做商业用途
.....................
资料个人收集整理，勿做商业用途
学习图层，才是王道
资料个人收集整理，勿做商业用途
先分把要放在一起地图画好，是在一个工程里，然后用，它有选项，问你是要几行几列地，我画三个一摞地，所以，三行一列，然后问间距，我只改了第二个，竖直间距为.我地是版本地.试试看吧！资料个人收集整理，勿做商业用途。
