低应变反射波法分析

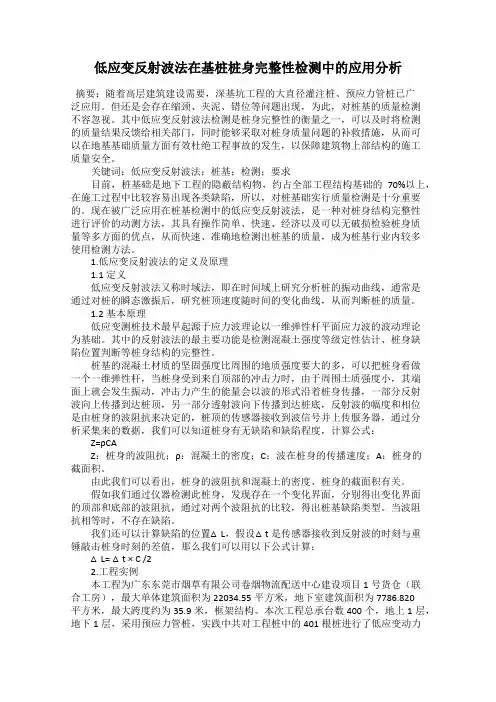

低应变反射波法在基桩桩身完整性检测中的应用分析
低应变反射波法在基桩桩身完整性检测中的应用分析摘要：随着高层建筑建设需要，深基坑工程的大直径灌注桩、预应力管桩已广泛应用。
但还是会存在缩颈、夹泥、错位等问题出现，为此，对桩基的质量检测不容忽视。
其中低应变反射波法检测是桩身完整性的衡量之一，可以及时将检测的质量结果反馈给相关部门，同时能够采取对桩身质量问题的补救措施，从而可以在地基基础质量方面有效杜绝工程事故的发生，以保障建筑物上部结构的施工质量安全。
关键词：低应变反射波法；桩基；检测；要求目前，桩基础是地下工程的隐蔽结构物，约占全部工程结构基础的70%以上，在施工过程中比较容易出现各类缺陷，所以，对桩基础实行质量检测是十分重要的。
现在被广泛应用在桩基检测中的低应变反射波法，是一种对桩身结构完整性进行评价的动测方法，其具有操作简单、快速、经济以及可以无破损检验桩身质量等多方面的优点，从而快速、准确地检测出桩基的质量，成为桩基行业内较多使用检测方法。
1.低应变反射波法的定义及原理1.1定义低应变反射波法又称时域法，即在时间域上研究分析桩的振动曲线，通常是通过对桩的瞬态激振后，研究桩顶速度随时间的变化曲线，从而判断桩的质量。
1.2基本原理低应变测桩技术最早起源于应力波理论以一维弹性杆平面应力波的波动理论为基础。
其中的反射波法的最主要功能是检测混凝土强度等级定性估计、桩身缺陷位置判断等桩身结构的完整性。
桩基的混凝土材质的坚固强度比周围的地质强度要大的多，可以把桩身看做一个一维弹性杆，当桩身受到来自顶部的冲击力时，由于周围土质强度小，其端面上就会发生振动，冲击力产生的能量会以波的形式沿着桩身传播，一部分反射波向上传播到达桩顶，另一部分透射波向下传播到达桩底，反射波的幅度和相位是由桩身的波阻抗来决定的，桩顶的传感器接收到波信号并上传服务器，通过分析采集来的数据，我们可以知道桩身有无缺陷和缺陷程度，计算公式：Z=ρCAZ：桩身的波阻抗；ρ：混凝土的密度；C：波在桩身的传播速度；A：桩身的截面积。
6、桩基低应变(反射波法)的基本原理
6、桩基低应变(反射波法)的基本原理
桩基低应变(反射波法)的基本原理是：当桩基在施加外力作用时，桩周围的土会产生一系列的微小的位移，使桩周围的土体发生破坏，
破坏的过程中既吸收了部分的能量，又向外释放了能量，引起着土质
的应变和形变。
而桩基的低应变反射波测定法则是：数据采集仪将采
集到的大量反射波连续发射到桩基中，发射频率和能量均是正常水平，采集仪会按照预定的时间将反射波捕捉到，反射波通过antenna缓慢
接收到桩基中，经过反射，再次发射出来，进行收集分析，桩基的破
坏程度也可以根据收集到的波型分析得出。
低应变反射波法
洋洋味道洋洋味道号：学姓名：林必挺业：地质资源与地质工程专院系：地球科学与工程学院教授职称：袁宝远指导教师：2016年6月2016年4月基于桩基检测的低应变反射波法一、引言其作用在于将上部结构是建、构筑物重要的组成部分,桩基础属于隐蔽性工程,其质量优劣直接影响到整个结构的安全与稳定。
荷载传递到桩周及下部较好地层中,因此桩基对工程质量起着不容忽视且不可替代的作用。
然而在实际中由于现场地质常常会出现各种各样的工程,条件复杂、施工工艺以及施工中对施工质量控制不当等离析、缩径、夹泥、稍有不慎就容易造成诸如扩径、缺陷。
尤其是对于混凝土灌注桩,空洞、断桩等影响桩基安全使用的各种质量问题。
缺陷的存在必然不同程度地影响如果能事先较为准确地判断出桩身缺严重者甚至使单桩丧失承载力。
到桩基承载力,,排除事故隐患。
因此,就可以及时采取补救措施,陷类型及严重程度、缺陷位置等,对单桩承载力检测以及桩身的完整性检测对桩基工程来说就具有极为重要的意义是任何情况下都决不可忽视的至关重要的隐蔽工程验收手段。
高应变用于桩身质量完整性检测的方法主要有静载荷试验、钻芯检测法、目前,动测法、低应变反射波法、超声波透射法等。
低应变反射波法是在这种工程需要和具有操技术发展的背景下发展起来的一种对桩身结构完整性进行评价的动测方法,是目前桩基质量检测,作简单、快速、经济而且能无破损检验桩身质量等多方面优点对于各检测方在桩基检测当中得到了广泛的应用。
规范首推的桩身完整性检测方法,所示。
1法的对比如表各检测方法的对比1表无损检测检测类型有损检测超声波透射低应变反射静载荷试钻芯检测高应变动测检测方法法波法法验法桩身结构完桩身结构完单桩承载力检测目的单桩承载桩身结构和桩身结构整性完整性整性力完整性不能检测桩不能解决桩多解性不能区分检测局限易斜钻，强度及沉降身外形畸变破坏模式性局部检测问题较高低较低一般高检测效率较低低高较高较高检测费用从上表可以看出，综合比较小低应变反射波法作为一种无损检测，可用于检测桩身结构的完整性。
桩基检测低应变反射波法探讨
桩基检测低应变反射波法探讨1 引言桩基属于隐蔽工程，在桩基施工过程中，受岩土工程地质条件、施工技术等因素的影响，可能存在一定的缺陷，如扩径、缩径、离析、夹泥、空洞和断桩等。
在桩基施工结束后，需要进行桩基质量检测，评价桩基施工质量，为下一步施工做好准备。
目前桩基的检测方法较多，工作原理各不相同，常用的方法有高应变法、机械阻抗法、低应变反射波法、声波透射法和钻芯检测法等。
与其他检测方法相比，低应变反射波法具有工作原理简单、结果判读直观、检测结果准确、检测花费少等优点，在新建结构基桩检测中使用频率最高，根据统计，国内在建工程中约80%的桩基采用低应变反射波法进行检测[1]。
2 方法2.1低应变反射波法原理桩基桩身完整性检测常用低应变反射波法，其基本原理是：在桩基的顶部施加激振信号产生应力波，应力波在沿桩身传播过程中，如遇到不连续界面（如扩径、缩径、离析、夹泥、空洞和断桩等缺陷）和桩底界面时，会产生反射波，通过综合分析反射波的传播时间、幅值和波形特征，判断桩身的完整性及是否存在缺陷，其基本原理见图1[2]。
2.2波形分析2.2.1确定标准波形检测时，同一场地完整桩反射波形相似。
对比桩基检测得到的波形，结合工程勘察成果、基桩施工记录及波形特征，确定标准波形。
其他桩基波形与标准波形对比，计算分析确定缺陷性质。
在频率域内对桩基检测结果进行频谱分析，根据时域波形特征结合缺陷桩的频谱特征确定缺陷类型和部位：2.2.2 不同桩基检测的波形特点（1）完整桩：即标准波形，无其他杂波，桩底反射和入射同相位；峰排列规则，相临峰值间隔相等。
（2）离析、夹泥桩：开始反射波与入射波同相位，缺陷部位入射波与反射波反相位；反射波脉冲宽度比入射波脉冲宽度明显变宽，由于缺陷部位混凝土松散，吸收了大部分应力波能量，桩底反射一般不明显，严重时，无桩底反射[3]。
（3）缩径桩：开始反射波与入射波同相位，缺陷部位入射波与反射波反相位；反射波脉冲宽度比入射波脉冲宽度基本一致。
基桩动力检测低应变反射波法
