陶粒混凝土配合比83128

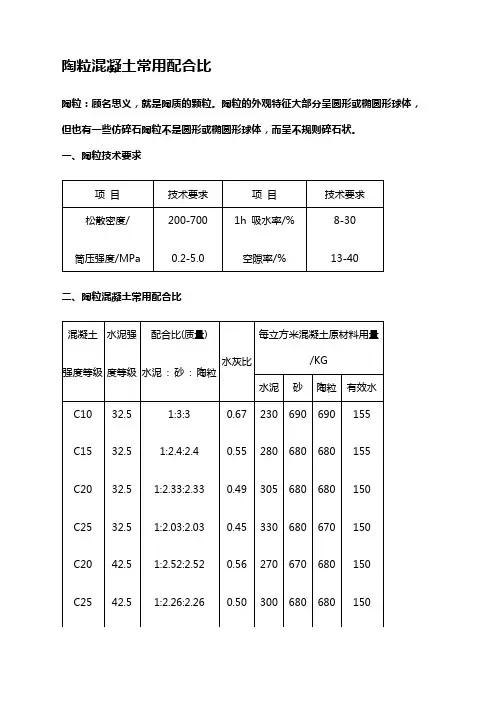

陶粒混凝土常用配合比
陶粒：顾名思义，就是陶质的颗粒。陶粒的外观特征大部分呈圆形或椭圆形球体，但也有一些仿碎石陶粒不是圆形或椭圆形球体，而呈不规则碎石状。
一、陶粒技术要求
项目
技术要求
项 目
技术要求
松散密度/
筒压强度/MPa
200-700
0.2-5.0
1h 吸水率/%
空隙率/%
8-30
13-40
二、陶粒混凝土常用配合比
1:2.26:2.26
1:2.09:2.09
0.67
0.55
0.49
0.45
0.56
0.50
0.47
230
280
305
330
270
300
320
690
680
680
680
670
680
670
690
680
680
670
680
680
670
155
155
150
150
150
150
150
三、预应力陶粒混凝土配合比
陶粒混凝土
621
634
634
193
225
减水30%
179
木0.15
0
建1.00
52.0
52.6
53.2
1h吸水率/%
筒压强度/ MPa
堆积
密实
颗粒
890
1500
2.61
41
42
10.9
10.8
>30.0
五、高强陶粒混凝土配合比
混凝土设计
强度等级
水灰比
每立方米混凝土材料用量/㎏

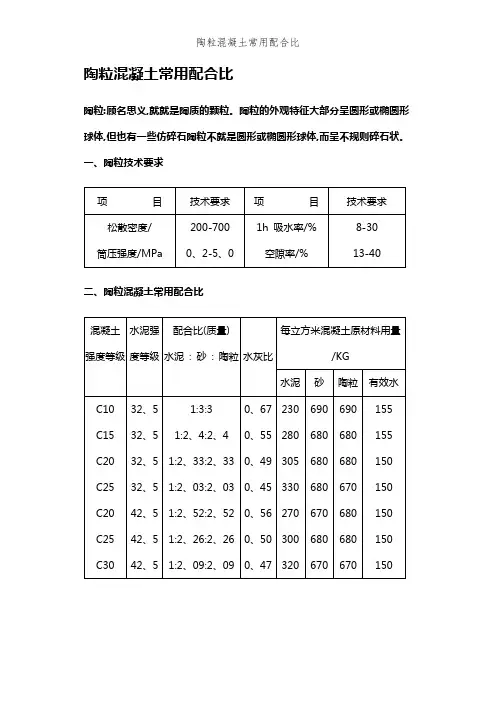

陶粒混凝土常用配合比
陶粒：顾名思义，就是陶质的颗粒。陶粒的外观特征大部分呈圆形或椭圆形球体，但也有一些仿碎石陶粒不是圆形或椭圆形球体，而呈不规则碎石状。
一、陶粒技术要求
项目
技术要求
项 目
技术要求
松散密度/
筒压强度/MPa
200-700
吸水率/%
空隙率/%
8-30
13-40
二、陶粒混凝土常用配合比
混凝土
680
680
670
155
155
150
150
150
150
150
三、预应力陶粒混凝土配合比
陶粒混凝土
设计强度
/MPa
水泥品种
与强度等级
/ MPa
水泥用量
/(kg/m3)
水灰比
配合比(质量)
水泥:砂:陶粒
试块抗压
强度(28d)
/MPa
>30
硅酸盐水
泥
400-500
1::
>30
四、陶粒物理力学性能要求
密度/(kg/m3)
空隙率/%
孔隙率/%
1h吸水率/%
筒压强度/ MPa
堆积
密实
颗粒
890
1500
41
42
>
五、高强陶粒混凝土配合比
混凝土设计
强度等级
水灰比
每立方米混凝土材料用量/㎏
减水剂品种
与掺量%
28d强度
/ MPa
水泥
砂
陶粒
水
C50
C50
C50
550
550
550
630
628
628
621
陶粒混凝土常用配合比
/MPa
水泥品种
与强度等级
/ MPa
水泥用量
/(kg/m3)
水灰比
配合比(质量)
水泥:砂:陶粒
试块抗压
强度(28d)
/MPa
>30
硅酸盐水
泥42、5
400-500
0、37-0、42
1:1、36:1、24-
1:1、84:1、48
>30
四、陶粒物理力学性能要求
密度/(kg/m3)
空隙率/%
孔隙率/%
1h吸水率/%
筒压强度/ MPa
堆积
密实
颗粒
890
1500
2、61
41
42
10、9
10、8
>30、0
五、高强陶粒混凝土配合比
混凝土设计
强度等级
水灰比
每立方米混凝土材料用量/㎏
减水剂品种
与掺量%
28d强度
/ MPa
水泥
砂
陶粒
水
C50
C50
C50
0、28
0、28
0、28
550
550
550
630
628
628
621
634
634
193
225
减水30%
179
木0、15
0
建1、00
52、0
52、6
53、2
1:2、26:2、26
1:2、09:2、09
0、67
0、55
0、49
0、45
0、56
0、50
0、47
230
280
305
330
270
300
陶粒混凝土常用配合比
强度等级
水泥强
度等级
配合比(质量)
水泥 : 砂 : 陶粒
水灰比
每立方米混凝土原材料用量/KG
水泥
砂
陶粒
有效水
C10
C15
C20
C25
C20
C25
C30
32.5
32.5
32.5
32.5
42.5
42.5
42.5
1:3:3
1:2.4:2.4
1:2.33:2.33
1:2.03:2.03
1:2.52:2.52
陶粒混凝土常用配合比
陶粒：顾名思义，就是陶质的颗粒。陶粒的外观特征大部分呈圆形或椭圆形球体，但也有一些仿碎石陶粒不是圆形或椭圆形球体，而呈不规则碎石状。
一、陶粒技术要求
项 目
技术要求
项 目
技术要求
松散密度/
筒压强度/MPa
200-700
0.2-5.0
1h 吸水率/%
空隙率/%
8-30
13-40
二、陶粒混凝土常用配合比
1h吸水率/%
筒压强度/ MPa
堆积
密实
颗粒
890
1500
2.61
41
42
10.9
10.8
>30.0
五、高强陶粒混凝土配合比
混凝土设计
强度等级
水灰比
每立方米混凝土材料用量/㎏
减水剂品种
与掺量%
28d强度
/ MPa
水泥
砂
陶粒
水
C50
C50
C50
0.28
0.28
0.28
550
550
550
陶粒混凝土配合比
陶粒：顾名思义，就是陶质的颗粒。
陶粒的外观特征大部分呈圆形或椭圆形球体，但也有一些仿碎石陶粒不是圆形或椭圆形球体，而呈不规则碎石状。
一、陶粒技术要求项目技术要求项目技术要求松散密度/ 筒压强度/MPa 200-700 吸水率/%空隙率/%8-3013-40二、陶粒混凝土常用配合比混凝土强度等级水泥强度等级配合比(质量)水泥 : 砂 : 陶粒水灰比每立方米混凝土原材料用量/KG水泥砂陶粒有效水C10 C15 C20 C25 C20 C25 C301:3:31::1::1::1::1::1::230280305330270300320690680680680670680670690680680670680680670155155150150150150150三、预应力陶粒混凝土配合比陶粒混凝土设计强度/MPa 水泥品种与强度等级/ MPa水泥用量/(kg/m3)水灰比配合比(质量)水泥:砂:陶粒试块抗压强度(28d)/MPa>30硅酸盐水泥400-5001::>30四、陶粒物理力学性能要求密度/(kg/m3)空隙率/%孔隙率/%1h吸水率/%筒压强度/ MPa 堆积密实颗粒89015004142>五、高强陶粒混凝土配合比混凝土设计强度等级水灰比每立方米混凝土材料用量/㎏减水剂品种与掺量%28d强度/ MPa 水泥砂陶粒水C50 C50 C50550550550630628628621634634193225减水30%木建179。
陶粒混凝土常用配合比
/MPa
水泥品种
与强度等级
/ MPa
水泥用量
/(kg/m3)
水灰比
配合比(质量)
水泥:砂:陶粒
试块抗压
强度(28d)
/MPa
>30
硅酸盐水
泥42.5
400-500
0.37-0.42
1:1.36:1.24-
1:1.84:1.48
>30
四、陶粒物理力学性能要求
密度/(kg/m3)
空隙率/%
孔隙率/%
混凝土
强度等级
水泥强
度等级
配合比(质量)
水泥 : 砂 : 陶粒
水灰比
每立方米混凝土原材料用量/KG
水泥
砂
陶粒
有效水
C10
C15
C20
C25
C20
C25
C30
32.5
32.5
32.5
32.5
42.5
42.5
42.5
1:3:3
1:2.4:2.4
1:2.33:2.33
1:2.03:2.03
1:2.52:2.52
陶粒混凝土常用配合比
陶粒：顾名思义，就是陶质的颗粒。陶粒的外观特征大部分呈圆形或椭圆形球体，但也有一些仿碎石陶粒不是圆形或椭圆形球体，而呈不规则碎石状。
一、陶粒技术要求
项目
技术要求
项目
技术要求
松散密度/
筒压强度/MPa
200-700
0.2-5.0
1h 吸水率/%
空隙率/%
8-30
13-40
二、陶粒混凝土常用配合比
1:2.26:2.26
1:2.09:2.09
陶粒混凝土常用配合比
度等级
配合比(质量)
水泥:砂:陶粒
水灰比
每立方米混凝土原材料用量/KG
水泥
砂
陶粒
有效水
C10
C15
C20
C25
C20
C25
C30
32.5
32.5
32.5
32.5
42.5
42.5
42.5
1:3:3
1:2.4:2.4
1:2.33:2.33
1:2.03:2.03
1:2.52:2.52
1:2.26:2.26
与强度等级
/ MPa
水泥用量
/(kg/m3)
水灰比
配合比(质量)
水泥:砂:陶粒
试块抗压
强度(28d)
/MPa
>30
硅酸盐水
泥42.5
400-500
0.37-0.42
1:1.36:1.24-
1:1.84:1.48
>30
四、陶粒物理力学性能要求
密度/(kg/m3)
空隙率/%
孔隙率/%
1h吸水率/%
筒压强度/ MPa
减水30%
179
木0.15
0
建1.00
52.0
52.6
53.2
1:2.09:2.09
0.67
0.55
0.49
0.45
0.56
0.50
0.47
230
280
305
330
270
300
320
690
680
680
680
670
680பைடு நூலகம்
670
690
680
陶粒混凝土常用配合比
8-30
13-40
二、陶粒混凝土常用配合比
混凝土
强度等级
水泥强
度等级
配合比(质量)
水泥 : 砂 : 陶粒
水灰比
每立方米混凝土原材料用量/KG
水泥
砂
陶粒
有效水
C10
C15
C20
C25
C20
C25
C30
32.5
32.5
32.5
32.5
42.5
42.5
42.5
1:3:3
1:2.4:2.4
1:2.33:2.33
150
150
三、预应力陶粒混凝土配合比
陶粒混凝土
设计强度
/MPa
水泥品种
与强度等级
/ MPa
水泥用量
/(kg/m3)
水灰比
配合比(质量)
水泥:砂:陶粒
试块抗压
强度(28d)
/MPa
>30
硅酸盐水
泥42.5
400-500
0.37-0.42
1:1.36:1.24-
1:1.84:1.48
>30
四、陶粒物理力学性能要求
1:2.03:2.03
1:2.52:2.52
1:2.26:2.26
1:2.09:2.09
0.67
0.55
0.49
0.45
0.56
0.50
0.47
230
280
305
330
270
300
320
690
680
680
680
670
680
670
690
680
680
陶粒混凝土常用配合比
1:2.09:2.09
0.67
0.55
0.49
0.45
0.56
0.50
0.47
230
280
305
330
270
300
320
690
680
680
680
670
680
670
690
680
680
670
680
680
670
155
155
150
150
150
150
150
三、预应力陶粒混凝土配合比
陶粒混凝土
陶粒混凝土常用配合比
陶粒：顾名思义，就是陶质的颗粒。陶粒的外观特征大部分呈圆形或椭圆形球体，但也有一些仿碎石陶粒不是圆形或椭圆形球体，而呈不规则碎石状。
一、陶粒技术要求
项目
技术要求
项 目
技术要求
松散密度/
筒压强度/MPa
200-700
0.2-5.0
1h 吸水率/%
空隙率/%
8-30
13-40
二、陶粒混凝土常用配合比
1h吸水率/%
筒压强度/ MPa
堆积
密实
颗粒
890
1500
2.61
41
42
10.9
10.8
>30.0
五、高强陶粒混凝土配合比
混凝土设计
强度等级
水灰比
每立方米混凝土材料用量/㎏
减水剂品种
与掺量%
28d强度
/ MPa
水泥
砂
陶粒
水
C50
C50
C50
0.28
0.28
陶粒混凝土常用配合比
1:2.09:2.09
0.67
0.55
0.49
0.45
0.56
0.50
0.47
230
280
305
330
270
300
32070
680
670
690
680
680
670
680
680
670
155
155
150
150
150
150
150
三、预应力陶粒混凝土配合比
陶粒混凝土
陶粒：顾名思义，就是陶质的颗粒。陶粒的外观特征大部分呈圆形或椭圆形球体，但也有一些仿碎石陶粒不是圆形或椭圆形球体，而呈不规则碎石状。
一、陶粒技术要求
项目
技术要求
项目
技术要求
松散密度/
筒压强度/MPa
200-700
0.2-5.0
1h 吸水率/%
空隙率/%
8-30
13-40
二、陶粒混凝土常用配合比
混凝土
621
634
634
193
225
减水30%
179
木0.15
0
建1.00
52.0
52.6
53.2
强度等级
水泥强
度等级
配合比(质量)
水泥 : 砂 : 陶粒
水灰比
每立方米混凝土原材料用量/KG
水泥
砂
陶粒
有效水
C10
C15
C20
C25
C20
C25
C30
32.5
32.5
32.5
32.5
42.5
42.5
42.5
陶粒混凝土常用配合比
陶粒：顾名思义，就是陶质的颗粒。陶粒的外观特征大部分呈圆形或椭圆形球体，但也有一些仿碎石陶粒不是圆形或椭圆形球体，而呈不规则碎石状。
一、陶粒技术要求
项 目
技术要求
项 目
技术要求
松散密度/
筒压强度/MPa
200-700
0.2-5.0
1h 吸水率/%
空隙率/%
8-30
13-40
二、陶粒混凝土常用配合比
1:2.26:2.26
1:2.09:2.09
0.67
0.55
0.49
0.45
0.56
0.50
0.47
230
280
305
330
270
300
320
690
680
680
680
670
680
670
690
680
680
670
680
680
670
155
155
150
150
150
150
150
三、预应力陶粒混凝土配合比
陶粒混凝土
混凝土
强度等级
水泥强
度等级
配合比(质量)
水泥 : 砂 : 陶粒
水灰比
每立方米混凝土原材料用量/KG
水泥
砂
陶粒
有效水
C10
C15
C20
C25
C20
C25
C30
32.5
32.5
32.5
32.5
42.5
42.5
42.5
1:3:3
1:2.4:2.4
1:2.33:2.33
1:2.03:2.03
陶粒混凝土常用配合比
强度等级
水泥强
度等级
配合比(质量)
水泥 : 砂 : 陶粒
水灰比
每立方米混凝土原材料用量/KG
水泥
砂
陶粒
有效水
C10
C15
C20
C25
C20
C25
C30
32.5
32.5
32.5
32.5
42.5
42.5
42.5
1:3:3
1:2.4:2.4
1:2.33:2.33
1:2.03:2.03
1:2.52:2.52
1:2.26:2.26
1:2.09:2.09
0.67
0.55
0.49
0.45
0.56
0.50
0.47
230
280
305
330
270
300
320
690
680
680
680
670
680
670
690
680
680
670
680
680
670
155
155
150
150
150Βιβλιοθήκη 150150三、预应力陶粒混凝土配合比
陶粒混凝土
陶粒混凝土常用配合比
陶粒：顾名思义，就是陶质的颗粒。陶粒的外观特征大部分呈圆形或椭圆形球体，但也有一些仿碎石陶粒不是圆形或椭圆形球体，而呈不规则碎石状。
一、陶粒技术要求
项目
技术要求
项目
技术要求
松散密度/
筒压强度/MPa
200-700
0.2-5.0
1h 吸水率/%
空隙率/%
8-30
13-40
陶粒混凝土常用配合比
强度等级
水泥强
度等级
配合比（质量)
水泥 ： 砂 ： 陶粒
水灰比
每立方米混凝土原材料用量/KG
水泥
砂
陶粒
有效水
C10
C15
C20
C25
C20
C25
C30
32。5
32.5
32.5
32.5
42。5
42。5
42。5
1：3：3
1：2.4：2。4
1:2.33：2。33
1：2.03:2。03
1:2。52：2.52
621
634
634
193
225
减水30%
179
木0。15
0
建1。00
52。0
52.6
53.2
1h吸水率/％
筒压强度/ MPa
堆积
密实
颗粒
890
1500
2。61
41421ຫໍສະໝຸດ .910.8〉30。0
五、高强陶粒混凝土配合比
混凝土设计
强度等级
水灰比
每立方米混凝土材料用量/㎏
减水剂品种
与掺量%
28d强度
/ MPa
水泥
砂
陶粒
水
C50
C50
C50
0.28
0.28
0。28
550
550
550
630
628
628
设计强度
/MPa
水泥品种
与强度等级
/ MPa
水泥用量
/（kg/m3)
水灰比
配合比（质量)
水泥:砂:陶粒
试块抗压
强度(28d)
/MPa
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
.
可编辑doc
陶粒：顾名思义，就是陶质的颗粒。
陶粒的外观特征大部分呈圆形或椭圆形球体，但也有一些仿碎石陶粒不是圆形或椭圆形球体，而呈不规则碎石状。
一、陶粒技术要求 项 目 技术要求 项 目 技术要求 松散密度/ 筒压强度/MPa
200-700 0.2-5.0
1h 吸水率/% 空隙率/%
8-30 13-40
二、陶粒混凝土常用配合比
混凝土 强度等级 水泥强 度等级 配合比(质量)
水泥 : 砂 : 陶粒 水灰比 每立方米混凝土原材料用量/KG 水泥 砂 陶粒 有效水 C10 C15 C20 C25 C20 C25 C30
32.5 32.5 32.5 32.5 42.5 42.5 42.5
1:3:3 1:2.4:2.4 1:2.33:2.33 1:2.03:2.03 1:2.52:2.52 1:2.26:2.26 1:2.09:2.09
0.67 0.55 0.49 0.45 0.56 0.50 0.47
230 280 305 330 270 300 320
690 680 680 680 670 680 670
690 680 680 670 680 680 670
155 155 150 150 150 150 150
三、预应力陶粒混凝土配合比 陶粒混凝土 设计强度 /MPa 水泥品种 与强度等级 / MPa 水泥用量 /(kg/m3) 水灰比
配合比(质量) 水泥:砂:陶粒 试块抗压 强度(28d) /MPa >30
硅酸盐水 泥42.5
400-500
0.37-0.42
1:1.36:1.24- 1:1.84:1.48
>30
四、陶粒物理力学性能要求 密度/(kg/m3) 空隙率/% 孔隙率/% 1h 吸水率/% 筒压强度/ MPa 堆积 密实 颗粒 890
1500
2.61
41
42
10.9
10.8
>30.0
五、高强陶粒混凝土配合比 混凝土设计 强度等级 水灰比 每立方米混凝土材料用量/㎏ 减水剂品种 与掺量% 28d 强度 / MPa 水泥 砂 陶粒 水 C50 C50 C50
0.28 0.28 0.28
550 550 550
630 628 628
621 634 634
193 225
减水30% 179
木0.15 0
建1.00
52.0 52.6 53.2
感谢您的支持与配合，我们会努力把内容做得更好！。
