道路检测路面损坏状况指数PCI
5、 其他裂缝 此外在沥青路面施工的纵向接缝处，由于施工接茬处理不善也容易产生纵向裂缝。沥青老化容易在沥青表面产 生龟裂 。
18
Methods of pavement crack detection 目前，路面裂缝检测的主要方法有: 探地雷达检测法 超声波检测法 机器视觉检测法
19
Ground penetrating radar detection method 其实质是特高频电磁波发射与接收技术。自身的激振 产生雷达波，通过波的反射与接收获得路基路面的采样 信号。经过硬件与软件及图文显示系统得到检测结果。
软件系统 包括基于计算机平台的后期图像处理、分析模块，高速 视频图像存储模块以及信息综合评价系统等。
24
路面裂缝采集系统硬件结构原理框图
G P S 信 号 接 收 器 计 算 机 主 机
外 触 发 控 制 装 置
图像采集卡
线阵摄像机
25
Crack image processing 基于图像处理的路面裂缝检测法的步骤为 1、路面裂缝的图像数据采集 2、系统通过图像处理算法进行图像预处理，再对预处 理后的图像进行裂缝的提取
6
计算
PCI综合了损坏类型；损坏程度；损坏范围或密度等三方面 的定量状况 采用以下两种分析方法：
PCI 100 a0 DR a1 DR 100 wi Ai / A
i 1 i0
式中：DR-------路面破损率，为各种损坏的折合损坏面积之和与路面总面 积的百分比； A---------调查的路面面积m2 ； Ai--------第i类路面损坏的面积，m2 wi --------第i类路面损坏的权重； a0--------沥青路面采用15，水泥路面采用10.66； a1--------沥青路面采用0.412，水泥路面采用0.461； i0---------包含破损程度的损坏类型总数。
道路检测路面损坏状况指数PCI[优质ppt]
![道路检测路面损坏状况指数PCI[优质ppt]](https://img.taocdn.com/s3/m/d26d5748f46527d3240ce0ba.png)
Corrugations（车辙，沟）
12
二.路面破损种类
Pavement distress types for asphalt（沥青） pavements include:
---From Wikipedia Weatnering and raveling(风化松散）
Swelling（膨胀）
13
二.路面破损种类
PCI
Uptonow,16storieshavebeenpublishedonk eyTV,radio,printandonlinemedia
whicheffectivelystories
（PavementTCheofirnstgdroiutpionIndex）
Future
Future
Future
Future
Shoving（拥包）
16
二.路面破损种类
按裂缝形状
纵向裂缝 横向裂缝
网状裂缝（龟裂） 不规则裂缝
按产生原因分类
荷载型裂缝 温度裂缝 反射裂缝 沉降裂缝 其他裂缝
17
二.路面破损种类
1、荷载型裂缝 在行车荷载作用下。基层的底部产生拉应力，当拉应力大于基层材料的抗拉强度时.基层的底部就会开裂。在行车荷 载的反复作用下，基层底部的裂缝会逐渐扩展到沥青面层，使沥青面层开裂。荷载裂缝在形式上主要表现为沿轮迹 方向的纵向裂缝和龟裂。
---From Wikipedia Alligator cracking（龟裂）
Block cracking（块裂）
11
二.路面破损种类
Pavement distress types for asphalt（沥青） pavements include:
---From Wikipedia Bumps and sags（凸起和凹陷）
12
二.路面破损种类
Pavement distress types for asphalt（沥青） pavements include:
---From Wikipedia Weatnering and raveling(风化松散）
Swelling（膨胀）
13
二.路面破损种类
PCI
Uptonow,16storieshavebeenpublishedonk eyTV,radio,printandonlinemedia
whicheffectivelystories
（PavementTCheofirnstgdroiutpionIndex）
Future
Future
Future
Future
Shoving（拥包）
16
二.路面破损种类
按裂缝形状
纵向裂缝 横向裂缝
网状裂缝（龟裂） 不规则裂缝
按产生原因分类
荷载型裂缝 温度裂缝 反射裂缝 沉降裂缝 其他裂缝
17
二.路面破损种类
1、荷载型裂缝 在行车荷载作用下。基层的底部产生拉应力，当拉应力大于基层材料的抗拉强度时.基层的底部就会开裂。在行车荷 载的反复作用下，基层底部的裂缝会逐渐扩展到沥青面层，使沥青面层开裂。荷载裂缝在形式上主要表现为沿轮迹 方向的纵向裂缝和龟裂。
---From Wikipedia Alligator cracking（龟裂）
Block cracking（块裂）
11
二.路面破损种类
Pavement distress types for asphalt（沥青） pavements include:
---From Wikipedia Bumps and sags（凸起和凹陷）
路面状况指数
路面及桥涵洞状况评价石黄线全县有桥梁座，其中中桥座，小桥座，涵洞道。
2004年底对桥涵检查显示，桥梁状况良好，涵洞排水畅通。
2007年3月对桥涵调查，桥梁严重损坏座，其中严家桥拱上侧墙倒塌，已于2005年由我所组织修复。
涵洞淤塞道。

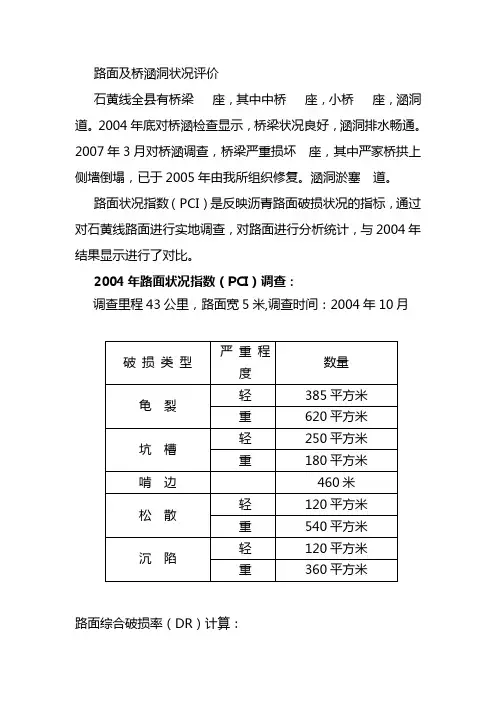

路面状况指数（PCI）是反映沥青路面破损状况的指标，通过对石黄线路面进行实地调查，对路面进行分析统计，与2004年结果显示进行了对比。
2004年路面状况指数（PCI）调查：调查里程43公里，路面宽5米,调查时间：2004年10月破损类型严重程度数量龟裂轻385平方米重620平方米坑槽轻250平方米重180平方米啃边460米松散轻120平方米重540平方米沉陷轻120平方米重360平方米路面综合破损率（DR）计算：DR=D／A×100%=∑∑Dij〃Kij／A×100%＝1.1％路面状况指数PCI值计算：PCI=100-100*DR0.412＝84.4 属于良好路况范围。
2006年路面状况指数（PCI）调查：由于路面病害严重，本次调查只针对严重病害类型（龟裂、坑槽、松散、沉陷），故得出的PCI值为保守数字。
调查里程43公里，路面宽5米，调查时间2006年12月破损类型严重程度数量龟裂中1132.47平方米重893平方米坑槽重38100平方米松散重17129.15平方米轻12267沉陷重18812.51平方米轻26313平方米路面综合破损率（DR）计算：DR=D／A×100%=∑∑Dij〃Kij／A×100%＝36.53％路面状况指数PCI值计算：PCI=100-100*DR0.412＝33.96 已经属于路况差的状况。
调查计算结果显示，该路线的路面状况指数PCI值由2004年的84.4至2006年已经下降到33.96。
道路检测路面损坏状况指数PCI ppt课件
优
评级
路面状况 100～91 90—8l 指数PCI
维护对策 不需
日常 维护
良
中
差
很差
80～71 70—51 50—31 ≤30
小修
小修 中修
中修 大修
大修 重修
PPT课件
9
沥青道面损坏单项扣分表
类型
严重程度
0.1
1
龟裂
轻
8
12
中
10
14
重
块裂
轻
12
17
5
8
重
8
12
轮辙
轻
1
5
重
3
10
沉陷
轻
2
10
重
PPT课件
6
计算
PCI综合了损坏类型；损坏程度；损坏范围或密度等三方面 的定量状况 采用以下两种分析方法：
PCI 100 a0 DRa1
i0
DR 100 wi Ai / A i 1
式中：DR-------路面破损率，为各种损坏的折合损坏面积之和与路面总面 积的百分比；
A---------调查的路面面积m2 ； Ai--------第i类路面损坏的面积，m2 wi --------第i类路面损坏的权重； a0--------沥青路面采用15，水泥路面采用10.66； a1--------沥青路面采用0.412，水泥路面采用0.461； i0---------包含破损程度的损坏类型总数。
10
Pavement distress types for asphalt（沥青） pavements include:
---From Wikipedia Alligator cracking（龟裂）
【推荐】道路检测路面行驶质量指数RQI培训资料(PPT55
•美国国家沥青路面协会(NAPA)大量调查研究也表明:初始路面平整度的 少量提高会显著提高路面长期使用性能,好的初始路面平整度可延缓路面 不平整度的发展及严重程度,从而显著降低路面每年的维修费用。
