二极管和三极管的识别方法二极管和三极管是电子元件中常见的两种器件，它们在电子电路中起着重要的作用。

本文将介绍二极管和三极管的识别方法。

一、二极管的识别方法1. 外观识别：二极管通常有两个引脚，其中一个引脚长一些，另一个引脚短一些。

长引脚是正极，短引脚是负极。

另外，二极管的外壳通常是黑色的，上面有一个白色的标记，标明正极的位置。

2. 正向电压识别：使用万用表的二极管测试功能，将测试笔的红色测试引脚连接到二极管的长引脚上，将黑色测试引脚连接到短引脚上。

如果二极管正常工作，万用表将显示一个正向电压值，通常为0.6V至0.7V之间。

3. 反向电压识别：将测试笔的红色测试引脚连接到短引脚上，黑色测试引脚连接到长引脚上。

如果二极管正常工作，万用表将显示一个非常高的电阻值，表示二极管处于截止状态，没有电流通过。

二、三极管的识别方法1. 外观识别：三极管通常有三个引脚，分别是基极（B）、发射极（E）和集电极（C）。

一般情况下，三极管的引脚是按照顺序排列的，可以通过引脚的位置来确定。

2. 极性识别：通过查找三极管的规格书或者数据手册，可以确定各个引脚的功能和极性。

一般来说，基极是最细的引脚，发射极是中间的引脚，集电极是最粗的引脚。

此外，一些三极管的外壳上也会标注引脚的极性。

3. 参数识别：通过查找三极管的规格书或者数据手册，可以了解到三极管的参数信息，如最大电流、最大功率、最大电压等。

根据这些参数，可以判断三极管是否适合当前电路的需求。

二极管和三极管的识别方法主要包括外观识别、正向电压识别、反向电压识别、极性识别和参数识别等。

通过这些方法，我们可以准确识别二极管和三极管，确保在电路设计和维修中正确使用这些元件。

二极管的识别与简单测试简单易懂

动手试一试：
用万用表R×1KΩ档判别二级管正负极时,表针偏转角度较大的一次,红表笔所接的是二级管的负极。 ( )
√
用万用表测二极管正向电阻时，常发现用不同的欧姆档测出的电阻值不同，用R×100Ω档测出的阻值小，而用R×1KΩ测出的阻值大。（）
2018.3
09-3-24
单/击/此/处/添/加/副/标/题
二极管的识别与简单测试
演讲人姓名
复习：
1、二极管具有什么特性？
单向导电性
2、二极管正向偏置是将电源正极与二极管的极相连，二级管呈现电阻，二级管反向偏置时，呈现的电阻。
3、如何用万用表来测量二极管极性？
注意：万用表的黑表笔接表内电池的正极！ 2、测试原理
电阻挡的刻度是反向的
问题：正极负极当测得电阻较小时，黑表笔接二级管的哪个极？电阻小二级管正偏红表笔接二级管的哪个极？
电阻大二级管反偏问题：负极正极当测得电阻较大时，黑表笔接二级管的哪个极？红表笔接二级管的哪个极？
05
备上却工作正常。这是什么原因？
思考题：
用万用表测量二极管的正向电阻时，常选用R×1Ω档，测二极管的反向电阻，常选用R×10KΩ档。( x )
×
√
1
2
3
4
5
6
练习：判断下列说法是否正确
01
有人在测一个二极管反向电阻时，为了
02
使万用表测试和管脚接触良好，他用两手
03
把两端接触处捏紧，结果发现管子的反向
04
电阻比较小，认为不合格，但用在电子设
学生练习：用万用表测量各二极管的正反向电阻，并判别极性
管子名称
整流二极管

简述二极管正负极的判别

简述二极管正负极的判别二极管是一种最简单的电子器件，具有正负极的区分。

正极也称为阳极，负极也称为阴极。

正负极的判别对于二极管的正确使用和连接至关重要。

在二极管中，正极是指电流流入的一端，也是电子从P型半导体流向N型半导体的一端。

而负极则是指电流流出的一端，也是电子从N型半导体流向P型半导体的一端。

在二极管的外观上，可以通过以下几种方式来判别正负极：1. 观察标记：很多二极管在外观上会标记正负极，例如在正极一端标记"+"号或者箭头符号，而负极一端没有标记。

这种标记通常印在二极管的外壳上，容易辨认。

2. 观察外形：二极管的正负极也可以通过外形来判断。

通常，正极一端的外形会与负极不同。

例如，正极一端可能会有一个长一点的引脚，而负极一端的引脚则较短。

3. 观察颜色：某些二极管的正负极也可以通过颜色来判断。

例如，LED二极管的正极会被标记为长一点的引脚，并且通常是红色。

而负极则是短一点的引脚，并且颜色可能是黑色或者其他颜色。

4. 参考数据手册：如果以上方法无法判断，可以参考该型号的数据手册来确认正负极。

数据手册会详细说明二极管的引脚排列和正负极的标记。

正确判断二极管的正负极对于电路的正常工作非常重要。

如果连接错误，电流将无法正常流通，导致二极管无法发挥正常的功能。

此外，有些二极管具有保护电路的功能，如果连接错误可能会导致电路损坏。

判断二极管的正负极可以通过观察标记、外形、颜色或参考数据手册来确定。

正确连接二极管的正负极对于电路的正常工作至关重要。

在实际应用中，我们需要仔细判断二极管的正负极，并按照正确的方式进行连接，以确保电路的正常运行。

各种二极管符号及作用

各种二极管符号及作用二极管是一种常见的电子器件，广泛应用于电路中。

它具有电流只能单向通过的特性，常用于整流、检波、稳压、开关等电路中。

下面将详细介绍各种二极管的符号及作用。

1.正向导通二极管（正向二极管）：正向导通二极管的符号为一个三角箭头指向一条直线。

它由P型半导体和N型半导体组成，P区称为阳极，N区称为阴极。

当外加正向电压时，两个半导体之间的势垒会被压低或消除，形成导电通道，电流可以顺利通过。

所以正向导通二极管主要用作整流器、放大器等电路中。

2.反向截止二极管（反向二极管）：反向截止二极管的符号为一个三角箭头指向一条直线，并且箭头与直线相连。

它同样由P型半导体和N型半导体组成，但是当外加反向电压时，两个半导体之间的势垒会增大，阻断电流流动。

所以反向截止二极管主要用作保护电路中的组件，防止过电压损坏其他器件。

3.发光二极管（LED）：发光二极管的符号与正向导通二极管相似，但在箭头顶部加了两条斜线，表示发光。

发光二极管在正向导通时会发出可见光或红外线，常用于指示灯、显示屏、数码管等场景中。

4. 齐纳二极管（Zener二极管）：齐纳二极管的符号与正向导通二极管相似，但在箭头上加了一个斜杠。

齐纳二极管是一种特殊的二极管，主要用于稳压电路中。

当反向电压达到其中一特定电压值时，齐纳二极管会出现反向击穿现象，即通过漏电流来维持固定电压输出。

因此，齐纳二极管可以用来实现稳定的电压源。

5. Schottky二极管：Schottky二极管的符号与正向导通二极管相似，但箭头底部加了一个横线。

Schottky二极管由金属与半导体的接触形成，具有快速开关速度和低导通压降的特性。

它广泛应用于高速开关电路、电源转换器、射频调制解调器等场景中。

6.多层结二极管（TPD）：多层结二极管的符号使用两个三角箭头，一个指向上方，一个指向下方，两个三角箭头之间有一个横线连接。

多层结二极管由多个PN结级联而成，可以在高电压条件下工作。

二极管的判断方法

二极管的判断方法
嘿，朋友们！今天咱来聊聊二极管的判断方法呀！这可是个超级重要的事儿呢！
你看啊，二极管就像一个小小的魔法门，它只允许电流往一个方向通过。

那怎么知道它到底是开还是关呢？这就需要我们有一双火眼金睛啦！
首先呢，可以通过观察它的外观。

就像看一个人一样，从外表也能看出点端倪呢。

看看它有没有损坏呀，引脚是不是完好呀。

要是外观都有问题，那大概率它就不太对劲啦！
然后呢，我们可以用万用表来测一测。

这万用表就像是我们的秘密武器哦！把它调到合适的档位，去测量二极管的正向和反向电阻。

如果正向电阻很小，反向电阻很大，那说明它很可能是好的呀！这就好比走在路上，一边是平坦大道，一边是荆棘满布，很容易就能分辨出来啦！
还有哦，我们可以给它加个电压试试。

看看它在电压下的表现，是不是乖乖地让电流通过。

如果它不听话，那可能就有问题咯！这就好像让一匹马跑起来，要是它死活不动，那肯定有毛病呀！
说真的，判断二极管可不能马虎呀！这就跟找朋友一样，得仔细分辨。

要是找错了，那可就麻烦啦！我们得认真对待每一个二极管，就像对待珍贵的宝贝一样。

总之，判断二极管的方法有很多，我们要多尝试，多观察。

只有这样，我们才能准确地找出那些好的二极管，让它们在我们的电路中发挥出最大的作用呀！可别小瞧了这些小小的二极管，它们可是能创造大奇迹的呢！。

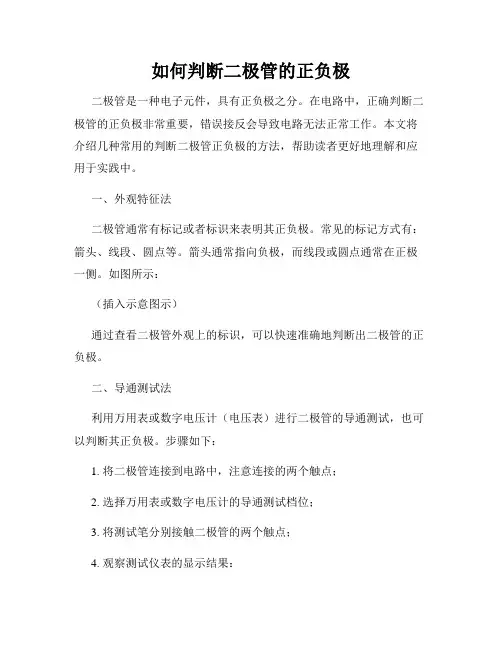

如何判断二极管的正负极

如何判断二极管的正负极二极管是一种电子元件，具有正负极之分。

在电路中，正确判断二极管的正负极非常重要，错误接反会导致电路无法正常工作。

本文将介绍几种常用的判断二极管正负极的方法，帮助读者更好地理解和应用于实践中。

一、外观特征法二极管通常有标记或者标识来表明其正负极。

常见的标记方式有：箭头、线段、圆点等。

箭头通常指向负极，而线段或圆点通常在正极一侧。

如图所示：（插入示意图示）通过查看二极管外观上的标识，可以快速准确地判断出二极管的正负极。

二、导通测试法利用万用表或数字电压计（电压表）进行二极管的导通测试，也可以判断其正负极。

步骤如下：1. 将二极管连接到电路中，注意连接的两个触点；2. 选择万用表或数字电压计的导通测试档位；3. 将测试笔分别接触二极管的两个触点；4. 观察测试仪表的显示结果：a. 若测试仪表显示导通（接近零欧姆或显示一个较小的电压值），则该触点为二极管的负极；b. 若测试仪表显示不导通（无反应或显示无穷大或无限值），则该触点为二极管的正极。

5. 根据测试结果，正确判断二极管的正负极。

三、电压降法二极管在导通状态下会有一个电压降，常见的硅二极管电压降为0.7V左右，而锗二极管的电压降约为0.2V左右。

利用这一特性，我们也可以通过测量二极管两端的电压来判断其正负极。

1. 将二极管连接到电路中，注意连接的两个触点；2. 利用万用表或数字电压计测量二极管两端的电压；3. 观察测量结果：a. 若测量结果显示一个较小的电压值（约为0.2V或0.7V左右），则该触点为二极管的负极；b. 若测量结果显示接近零电压或是不正常的值，如开路状态或其他大于零的电压，则该触点为二极管的正极。

4. 根据测量结果，准确判断二极管的正负极。

总结：正确定判断二极管的正负极对于电路的稳定工作至关重要。

本文介绍了外观特征法、导通测试法和电压降法三种常用的判断方法。

外观特征法简单直观，适用于有明显标记的二极管；导通测试法和电压降法则可以通过仪表进行准确测量，适用于各类二极管。

二极管都有什么区别和用途

二极管都有什么区别和用途二极管（Diode）是一种最基本的电子器件，由PN结构组成，具有良好的整流特性。

在电子电路中，常被用于整流、限流、保护等方面。

二极管有多种类型，包括正向导通二极管（正向二极管）、反向截止二极管（截断二极管）、变容二极管、光二极管等。

下面将详细介绍二极管的类型、特性和用途。

1.正向导通二极管：正向导通二极管是最常见的二极管类型，具有以下特点：-使电流只能沿一个方向流动，从而实现整流作用。

-在正向偏置时，电流可以流动，电压降较小，具有低阻抗。

-在反向偏置时，电流基本上不流动（微弱反向漏电流）。

-常见的正向导通二极管有硅二极管和锗二极管。

正向导通二极管的主要用途包括：-整流：将交流电转换为直流电。

在电源电路、电子设备中经常使用，如电源适配器、电子电路的稳压电源等。

-保护：作为反向电压保护元件，用于防止电路中的元件受到反向电压的破坏。

-开关：用于控制电流的通断。

如开关电源、开关电路等场合。

-检波：将高频信号转换为直流信号。

如收音机、无线电等。

-光电转换：将光信号转换为电信号。

如光电二极管、光电导管等。

2.反向截止二极管：反向截止二极管是一种只允许电流在一个方向流动的二极管，其特点包括：-当反向电压大于一定阈值时，二极管将处于截止状态，电流几乎为零。

-当反向电压小于一定阈值时，二极管将出现击穿，电流急剧增大。

反向截止二极管的主要用途包括：-电压参考源：利用电压击穿效应，用于稳定电路中的电压。

-温度补偿：利用温度对击穿电压的影响，实现温度补偿。

-高压整流：用于高电压、大电流的整流电路。

-静电保护：防止静电或过电压对器件的破坏。

3.变容二极管：变容二极管又称为调变容二极管或恒压二极管，是一种特殊的PN结二极管，具有以下特点：-具有可变的容值特性，其容值随着反向偏压的变化而变化。

-具有快速响应、低容压系数、高带通特性等特点。

变容二极管的主要用途包括：-电调节：用于自动电压调节器中，调节输出的电压。

整流二极管识别方法

整流二极管识别方法
整流二极管是一种常见的电子元件，用于将交流电转换成直流电。

在电子电路中，正确识别整流二极管是非常重要的。

下面介绍几种常见的整流二极管识别方法。

1. 外观标记识别法：大多数整流二极管都会在其外观上标有型号、品牌或其他
标志。

通过仔细观察整流二极管的外观，可以找到这些标记，并与相关的电子元件手册进行对比，以确定其型号和规格。

2. 区别正反极性法：整流二极管是一种具有极性的元件，其中一个端口被称为“阳极”，另一个端口被称为“阴极”。

通过观察整流二极管的引脚和标记，可以确定
它的极性。

一般来说，整流二极管的阳极引脚较长，阴极引脚较短。

但也有一些整流二极管的引脚长度相同，此时可以通过其他标识区分正反极性，例如利用阴极端口上的标记。

3. 使用万用表进行测试法：使用万用表进行电阻测量，可以帮助识别整流二极管。

在这种方法中，将万用表调至电阻测量模式，并将测量探头分别连接到整流二极管的两个引脚上。

如果电阻测量显示的数值非常高（无穷大或接近无穷大），则表明这是一个正常的二极管。

如果电阻测量显示一个较小的数值，表明整流二极管可能损坏或逆向导通。

以上是几种常见的整流二极管识别方法。

在进行整流二极管的识别时，我们应
该结合多种方法进行判断，以确保准确性。

通过正确识别整流二极管，我们可以更好地理解和应用它们在电子电路中的作用。

什么是二极管如何正确使用二极管

什么是二极管如何正确使用二极管什么是二极管如何正确使用二极管二极管是一种常见的电子器件，它具有非常重要的电学特性，被广泛应用于各个领域。

在本文中，我将介绍二极管的基本工作原理和正确使用二极管的方法。

一、二极管的基本工作原理二极管是由半导体材料制成的电子器件，通常由P型半导体和N型半导体构成。

它具有两个引脚：正极（阳极）和负极（阴极）。

二极管的基本工作原理如下：1. 正向偏置：当把正电压施加在二极管的正极上，负电压施加在负极上时，称为正向偏置。

此时，二极管处于导通状态，电流可以流动。

正极和负极之间的电压差称为正向电压。

2. 反向偏置：当负电压施加在二极管的正极上，正电压施加在负极上时，称为反向偏置。

此时，二极管处于截止状态，电流无法通过。

正极和负极之间的电压差称为反向电压。

二、正确使用二极管的方法正确使用二极管可以确保电路的正常工作并保护二极管本身。

下面是一些使用二极管的常见方法：1. 极性判断：二极管具有极性，通电方向和非通电方向有所区别。

正极一般用红线或者标有"+"号表示，而负极一般用黑线或标有"-"号表示。

在使用二极管之前，要仔细检查其极性，确保正确连接。

2. 电压选择：根据二极管的额定最大正向电压，选择合适的工作电压。

如果电压过高，会导致二极管击穿损坏；如果电压过低，二极管可能无法正常导通。

3. 正确连接：在电路中使用二极管时，要确保正极连接到正极，负极连接到负极。

如果连接错误，二极管将无法正常工作。

4. 电流限制：为了保护二极管，可以通过串联电阻限制电流。

根据二极管的额定最大电流，选择合适的电阻值，确保二极管不会过载。

5. 温度考虑：二极管在工作过程中会产生一定的热量。

要注意在设计电路时考虑到导热和散热，避免过热损坏二极管。

6. 防静电保护：二极管对静电非常敏感。

在处理二极管时，应采取适当的防静电措施，如穿戴防静电手套、使用防静电台垫等，以避免静电引起的损坏。

二极管判断方法

二极管判断方法二极管是一种电子器件，它是由半导体材料制成的。

相较于其他器件，二极管的判断方法更为简单直接。

本文将介绍几种常见的二极管判断方法，以帮助读者更好地理解和判断二极管的工作状态。

首先，最简单的判断方法是通过目测观察二极管的外观。

通常情况下，二极管有两根引脚，一个是接地脚（阴极），另一个是外侧脚（阳极）。

在观察外观时，可以留意注明了极性的标志，例如箭头、线、点等。

如果标志指向的是外侧脚，则表示这是一个正向通导的二极管；如果指向的是接地脚，则表示这是一个反向截止的二极管。

其次，我们可以使用万用表来判断二极管的导通情况。

将万用表调至二极管测试档（通常是电流档或二极管测试档），将二极管的阳极连接到测试笔的正极，将阴极连接到测试笔的负极。

如果表头显示有电流流过，即表示二极管正向通导；如果没有电流流过，即表示二极管反向截止。

需要注意的是，使用万用表测试二极管时要先将二极管与外部电路断开，避免产生误解。

除了万用表，老式的电压表和电流表也可以用于二极管的判断。

当连接在二极管上时，如果电压表显示为0，说明电流经过二极管，这意味着二极管正向导通；如果电压表显示无数值，即显示“1”或“OL”（即“over limit”），则表示二极管反向截止。

而电流表可以用来测量二极管通过的电流大小，正向通导时，电流表应有一定读数；反向截止时，电流表的读数应为零。

另一种常见的判断方法是使用示波器观察二极管的正向或反向电流是否存在。

先将二极管与示波器连接，然后将示波器调至直流耦合模式，同时调整水平和垂直缩放，以便观察电流的变化。

如果示波器上显示出了正向或负向的脉冲波形，说明二极管正向或反向导通。

如果没有显示任何脉冲波形，说明二极管截止。

最后，如果以上方法不够准确或者不方便使用，我们还可以借助专业的测试仪器来判断二极管的工作状态。

例如，数字万用表中有专门的二极管测试功能，只需将二极管连接好，然后选择对应的测试档位进行测试即可。

同样地，示波器也可以用于检测和分析二极管的工作情况。

二极管的识别与检测ppt课件

依据：
正常的二极管，其正、反向阻值应该相差很大，且反向电阻的阻值应接近无穷大。
若某二极管的正、反向电阻都接近无穷大，说明其内部断路损坏；若正、反向阻值均为零，说明内部被击穿短路；若正、反向阻值相差不大，说明二极管质量太差，也不宜使用。
可编辑课件PPT
11
小结
1、二极管的识别：标有色环的一端是负极；铜辫子的电极是负极；发光二极管较短引脚的电极是负极。
2、二极管的检测：通过正反两次测量的电阻值判断。
可编辑课件PPT
12
可编辑课件PPT
13
此课件下载可自行编辑修改，供参考！部分内容来源于网络，如有侵权请与我联系删除！
可编辑课件PPT
14
此课件下载可自行编辑修改，此课件供参考！部分内容来源于网络，如有侵权请与我联系删除！感谢你的观看！
p区接电位高端n区接电位低端p区接电位低端n区接电位高端pn结反偏截止呈现很大的电3若二极管外观标识不见利用指针万用表判断正负极
二极管的识别与检测
可编辑课件PPT
1
需完成普通二极管的检测。
可编辑课件PPT
2
那么普通二极管应该怎样检测呢？
可编辑课件PPT
3
这些二极管你都能够分辨正负极吗？
可编辑课件PPT
（3）若二极管外观标识不见，利用指针万用表判断正负极：
了解指针万用表：黑表笔为万用表电池的正极；红表笔为万用表电池的正极。
欧姆挡读数：读值时,用指针所指处的数,乘以开关所处的档位倍率,即为实际阻值。
可编辑课件PPT
9
2、二极管检测：外观标识不清楚时
（4）若二极管外观标识不见，利用指针万用表判断正负极：
正极
PN

分辨二极管的正负极总结

分辨二极管的正负极总结如何分辨二极管的正负极引言：二极管是一种常见的电子元件，具有正负极之分。

正确地分辨二极管的正负极对于电路的正确连接至关重要。

本文将介绍几种简单而有效的方法来分辨二极管的正负极。

一、通过外观特征分辨：1. 通过引脚长度区分：一般来说，二极管的正极（阳极）引脚较长，而负极（阴极）引脚较短。

在观察二极管时，可以将引脚对比，较长的一端即为正极。

2. 通过标识区分：有些二极管在外壳上标有正负极的标识，如“+”、“-”符号或者正负极引脚上的“A”、“K”标记。

通过观察这些标识，可以轻松确定二极管的正负极。

二、通过测量电阻分辨：1. 使用万用表的二极管测试功能：将万用表拨至二极管测试档位，将二极管的引脚插入万用表的测试接口中。

若二极管正极插入正测试接口，负极插入负测试接口，则显示屏上会显示出正向电压值；反之，若插反，则显示屏上会显示出“1”或者无穷大。

2. 使用万用表的电阻测试功能：将万用表拨至电阻测量档位，将两个测试引脚分别连接到二极管的两个引脚上。

若显示屏上的电阻值较小（通常为几十欧姆或几千欧姆），则表示正极连接到了正测试引脚，负极连接到了负测试引脚；反之，若电阻值较大或无穷大，则说明连接反了。

三、通过导通特性分辨：1. 使用数字电表：将电表拨至导通测试档位，将二极管的正负极分别连接到电表的两个测试引脚上。

若电表显示导通，则说明正极连接到了正测试引脚，负极连接到了负测试引脚；反之，若电表显示不导通，则说明连接反了。

2. 使用电路板或示波器：将二极管插入电路板或示波器的电路中（确保二极管没有损坏），若电路正常工作，说明连接正确；反之，若电路不工作或出现异常，则说明连接反了。

结论：通过观察外观特征、测量电阻或导通特性，我们可以准确地分辨二极管的正负极。

在实际操作中，可以根据具体情况选择适合的方法。

正确连接二极管的正负极，是保证电路正常工作的基础。

希望本文的介绍能够帮助读者更好地认识和应用二极管。

二极管正负极判别技巧

二极管正负极判别技巧二极管正负极判别技巧引言：二极管是一种常见的电子元器件，具有非常重要的作用。

正负极的判别是在使用二极管时必不可少的一步。

正确地判断二极管的正负极可以保证电路的正常运行和性能。

本文将介绍一些二极管正负极判别的技巧，并在不同类型的二极管中进行详细讨论，以帮助读者更好地理解和应用这些技巧。

一、二极管的基本结构和原理首先，让我们简要回顾一下二极管的基本结构和原理。

二极管由PN 结构组成，其中P代表正极，N代表负极。

当正极与负极之间施加正向电压时，电流会顺利通过二极管，此时二极管处于导通状态；而当施加反向电压时，电流将无法通过，二极管处于截止状态。

这种特性使得二极管在电子装置中具有整流、开关和电压稳定等功能。

二、常见的二极管类型接下来，我们将讨论几种常见的二极管类型及其正负极判别方法。

1. 硅二极管（Silicon Diode）：硅二极管是最常见的二极管类型之一。

它具有较高的导通压降，并且能够承受较高的反向电压。

为了判别硅二极管的正负极，以下是一种简单的方法：- 硅二极管的正极通常带有一个带印刷标识的环，这是帮助我们识别的重要提示。

- 如果你找不到印刷标识的环，可以查看二极管的芯片，正极一般会与芯片链接的较短引脚相连。

2. 锗二极管（Germanium Diode）：与硅二极管相比，锗二极管具有较低的导通压降。

同样，为了判别锗二极管的正负极，以下是一种简单方法：- 锗二极管的正极通常带有一个带印刷标识的环，这是帮助我们识别的重要提示。

- 如果你找不到印刷标识的环，可以查看二极管的芯片，正极一般会与芯片链接的较短引脚相连。

3. LED二极管（Light Emitting Diode）：LED二极管是一种发光二极管。

正负极判别方法如下：- LED二极管的正极一般带有较长的引脚，同时也可能带有一个凸起的结构。

- 如果你找不到明显的引脚差异，也可以查看二极管上的标识，一般正极会有一个小点或者一个“+”的标志。

各种各样的二极管识别方法和检测技巧

各种各样的二极管识别方法和检测技巧一、二极管的作用与识别方法1.1 作用二极管的主要特性是单向导电性，也就是在正向电压的作用下，导通电阻很小；而在反向电压作用下导通电阻极大或无穷大。

二极管按用途分为：晶体二极管、双向触发二极管、高频变阻二极管、变容二极管、发光二极管、肖特基二极管。

1.2 识别方法二极管的识别很简单，小功率二极管的N极(负极)，在二极管表大多采用一种色圈标出来，有些二极管也用二极管专用符号标志为“P”“N”来确定二极管极性的，发光二极管的正负极可从引脚长短来识别，长脚为正，短脚为负。

1.3 测试注意事项用数字式万用表支测二极管时，红表笔接二极管的正极黑表笔接二极管的负极，此时测试得阻值才是二极管的正向导通阻值，这与指针式万用表的表笔接法刚好相反。

1.4 故障特点二极管的故障主要表现在开路、短路和稳压不稳定。

在这3种故障中，前一种故障表现出电源电压升高；后顾之忧种故障表现为电源电压变低到零伏或输出不稳定。

二、二极管的测试方法2.1 检测小功率晶体二极管A.判别正、负电极(a)观察外壳上的符号标记。

通常在二极管的外壳上标有二极管的符号，带有三角形箭头的一端为正极，另一端是负极。

(b)观察外壳上的色点。

在点接触二极管的外壳上，通常标有极性色点(白色或红色)。

一般标有色点的一端即为正极。

还有的二极管上标有色环，带色环的一端则为负极。

(c)以阻值较小的一次测量为准，黑表笔所接的一端为正极，红表笔所接的一端则为负极。

B.检测最高反向击穿电压。

对于交流电来说，因为不断变化，因此最高反向工作电压也就是二极管承受的交流峰值电压。

2.2 检测双向触发二极管将万用表置于相应的直流电压挡。

测试电压由兆欧表提供。

测试时，摇动兆欧表，万同样的方法测出VBR值。

最后将VBO与VBR进行比较，两者的绝对值之差越小，说明被测双向触发二极管的对称性越好。

2.3 瞬态电压抑制二极管(TVS)的检测A.用万用表测量管子的好坏对于单要极型的TVS，按照测量普通二极管的方法，可测出其正、反向电阻，一般正向电阻为4kΩ左右，反向电阻为无穷大。

普通二极管的识别与检测

普通二极管的识别与检测一、二极管的识别方法1、识别方法：二极管的识别很简单，小功率二极管的N极（负极），在二极管外表大多采用一种色圈标出来，有些二极管也用二极管专用符号来表示P 极（正极）或N极（负极），也有采用符号标志为“P”、“N”来确定二极管极性的。

发光二极管的正负极可从引脚长短来识别，长脚为正，短脚为负。

二、二极管的检测方法测试注意事项：用数字式万用表去测二极管时，红表笔接二极管的正极，黑表笔接二极管的负极，此时测得的阻值才是二极管的正向导通阻值，这与指针式万用表的表笔接法刚好相反。

（一）整流二极管的检测：极性的判别将万用表置于R×100档或R×1k档，两表笔分别接二极管的两个电极，测出一个结果后，对调两表笔，再测出一个结果。

两次测量的结果中，有一次测量出的阻值较大（为反向电阻），一次测量出的阻值较小（为正向电阻）。

在阻值较小的一次测量中，黑表笔接的是二极管的正极，红表笔接的是二极管的负极。

单向导电性能的检测及好坏的判断通常，锗材料二极管的正向电阻值为1kΩ左右，反向电阻值为300K左右。

硅材料二极管的正向电阻值为5 kΩ左右，反向电阻值为∞（无穷大）。

正向电阻越小越好，反向电阻越大越好。

正、反向电阻值相差越悬殊，说明二极管的单向导电特性越好。

若测得二极管的正、反向电阻值均接近0或阻值较小，则说明该二极管内部已击穿短路或漏电损坏。

若测得二极管的正、反向电阻值均为无穷大，则说明该二极管已开路损坏。

反向击穿电压的检测二极管反向击穿电压（耐压值）可以用晶体管直流参数测试表测量。

其方法是：测量二极管时，应将测试表的“NPN/PNP”选择键设置为NPN状态，再将被测二极管的正极接测试表的“C”插孔内，负极插入测试表的“e”插孔，然后按下“V（BR）”键，测试表即可指示出二极管的反向击穿电压值。

也可用兆欧表和万用表来测量二极管的反向击穿电压、测量时被测二极管的负极与兆欧表的正极相接，将二极管的正极与兆欧表的负极相连，同时用万用表（置于合适的直流电压档）监测二极管两端的电压。

二极管的判断与识别方法

二极管的判断与识别方法
二极管是一种常见的电子元件，用于控制电流的流向。

它通常由半导体材料制成，具有两个电极：正极和负极。

正极被标记为P端，负极被标记为N端。

判断一个二极管是否正常工作的最简单方法是使用万用表进行测试。

将万用表调至二极管测试档位，然后将二极管的两个引脚分别与万用表的两个探针相连接。

如果二极管是正常的，万用表上将显示出正常的导通或断路状态。

导通状态意味着电流可以从P端流向N端，而断路状态意味着电流无法流动。

你还可以使用一个电源和一个电阻来判断二极管的极性。

将电源的正极与二极管的P端相连，然后将电源的负极与二极管的N端相连。

如果二极管正常，电流将能够通过二极管，此时电阻上的电压会有一个明显的变化。

但是，如果二极管连接反了，电流将无法通过二极管，电阻上的电压则不会有变化。

你还可以通过二极管的外观特征来判断其类型。

常见的二极管有两种：有源区域在中间的点接触型二极管和有源区域在边缘的片状型二极管。

点接触型二极管的两个引脚之间会有一个小点，而片状型二极管的引脚则是平整的。

此外，不同型号的二极管还可能有不同的外形和标记。

总结一下，判断和识别二极管的方法有多种。

最简单的方法是使用
万用表进行测试，通过导通或断路状态来判断二极管是否正常。

此外，你还可以使用电源和电阻来判断二极管的极性。

此外，通过观察二极管的外观特征，如引脚形状和标记，也可以帮助你判断二极管的类型。

希望这些方法对你判断和识别二极管有所帮助。

二极管判断法的原理和应用

二极管判断法的原理和应用1. 原理介绍•二极管，也称为晶体二极管（Diode），是半导体元件中最简单的一种。

它由P型和N型半导体材料组成，具有正向导电性，即正向电压下电流流动，反向电压下电流截断。

•二极管的原理主要基于PN结，PN结是P型半导体和N型半导体直接接触形成的结构。

在P型半导体中，正电荷空穴是主导载流子；在N型半导体中，负电荷电子是主导载流子。

当二极管处于正向偏置时，P区的正电荷空穴和N区的负电荷电子互相扩散，形成电流；而在反向偏置时，P区的电子和N区的空穴被PN结的电场阻挡，电流截断。

2. 应用场景二极管基于其不同电流流动特性，具有许多实际应用场景。

以下列举了二极管常见的应用场景：2.1 整流器•二极管可以将交流电信号转换为直流电信号，这是其最常见的应用之一。

•在整流电路中，通过正向偏置二极管，可以将负半周的交流信号截断，只保留正半周的信号，从而实现电磁波中的能量转换。

2.2 逻辑门电路•二极管可以用作逻辑门电路的构建元素，实现逻辑运算，如与门、或门、非门等。

•逻辑门电路是计算机和数字电子技术中的基础，而二极管的开关特性使其成为逻辑门电路中的重要组成部分。

2.3 温度传感器•二极管的电流-温度特性使其能够用作温度传感器。

•温度传感器中，通过利用PN结的电流随温度变化的特性，可以测量环境温度，起到监测和控制的作用。

2.4 发光二极管（LED）•发光二极管是二极管的特殊形式，可以将电能直接转换为光能。

•发光二极管被广泛应用于指示灯、显示屏、照明等领域，它们具有高效节能、长寿命和快速响应等优点。

2.5 脉冲电路•二极管的特性使其可以用于脉冲电路中。

•在脉冲电路中，二极管可以作为快速开关或闭锁元件，实现信号的选择、切换或限制。

3. 总结二极管作为一种基本的半导体器件，具有广泛的应用场景。

它在整流器、逻辑门电路、温度传感器、发光二极管和脉冲电路等方面发挥着重要作用。

通过深入理解二极管的原理，我们可以更好地应用它，满足不同领域的需求。
