梁板的一般构造
合集下载
梁板的构造要求
•
2、确保钢筋与混凝土间旳粘结。
三、混凝土保护层厚度
注：板、墙、壳中分布钢筋旳保护层厚度不应不大于表中相应 数值减10mm，且不应不大于10mm；梁、柱中箍筋和构造钢 筋旳保护层厚度不应不大于15mm。 实际工程中，一类环境中梁、板旳混凝土保护层厚度一般取为： 混凝土强度等级≤C20时，梁30mm，板20mm；混凝土强度 等级≥C25时，梁25mm，板15mm。
屋面板
单 民用建筑楼板 向 工业建筑楼板 板
行车道下旳楼板
60
密肋板 肋间距≤700mm
60
肋间距＞700mm
70
板旳悬臂长度 悬臂板 ≤500mm
80
板旳悬臂长度＞ 500mm
双向板
80
无梁楼板
最小厚度 （mm）
40 50
60
80
150
二、板旳配筋 板一般只配置纵向受力钢筋和分布钢筋
l0//7
旳纵向受压钢筋时，箍筋旳间距不应不小于15d（d为纵
向受
压钢筋旳最小直径），同步不应不小于400mm；当一层 内旳纵向受压钢筋多于5根且直径不小于18mm时，箍筋
间距不应不小于10d。
箍筋形式：
端部构造：应采用135°弯钩，弯钩端头
直段长度不不大于75mm，且不不大于10d。
（a）开口式
（b）封闭式 (c)单肢 （d）双肢 图3-5箍筋旳形式和肢数
间距：不宜不小于250mm；当集中荷载较大时， 分布钢筋截面面积应合适增长，间距不宜不小于200mm。 分布钢筋应沿受力钢筋直线段均匀布置，而且受力钢筋 全部转折处旳内侧也应配置。
现浇板保护层做法
三、混凝土保护层厚度
• 钢筋外边沿至混凝土表面旳距离称为混 凝土保护层厚度
梁板结构
一、概述
装配式钢筋混凝土楼盖，楼板采用钢筋混凝土预制构件，便于工业化
生产，在多层民用建筑和厂房中应用较广。但是这种楼面整体性、抗 震性、防水性较差，不便于开设孔洞，因此对于高层建筑及有抗震要 求的建筑以及使用上要求防水和开设洞口的楼面，均不宜采用。 装配整体式钢筋混凝土楼盖，是将楼板中的部分构件预制，在现场 安装后，再通过现浇的部分连成整体。其整体性较装配式好又较现浇 式节省模板。但这种楼盖要进行混凝土二次浇灌，有时还需增加焊接 工作量。故多用于荷载较大的多层工业厂房，高层民用建筑及有抗震 设防要求的建筑。近几年我国较大城市住宅中多采用装配整体式，一 个房间整面墙、整块楼板均为一块板，生产比较工业化。
二、整体现浇式单向板肋形楼盖
应当指明，上述调整是在按弹性方法计算时才进行的。
采取上述调整措施，意味着可减少板、梁在支座处的转 动，以此来反映由于忽略支座对板、梁的约束作用而引起 的误差。在上述调整中，对板和次梁的调整幅度不一样， 是由于次梁对板的约束作用较主梁对次梁的约束作用大。 主梁和柱之间，在一定程度上也有类似的约束作用发生， 为偏于安全起见对主梁不予调整。
二、整体现浇式单向板肋形楼盖
塑性理论计算方法的基本概念 下面以图10-11所示的两跨连续梁为例，• 说明塑性变形内力重 分布的概念。梁承受均布恒荷载g及均布活荷载q，根据三种最不 利荷载组合，可画出它的弯矩包络图。若按弹性体系计算，支座 截面将按MBmax=-67.5kN· m配筋，跨中截面将按 M1max=46.8kN· m配筋。为了节约材料，现将支座截面的配筋减 少些，假设减少后按支座弯矩MB=47.25kN· m（约为0.7MBmax） 来配筋，跨中截面则仍按M1max来配筋，这样调整内力，是否会 影响连续梁的承载能力，现分析如下： 图10-11 两跨连续梁的弯距图（考虑塑性内力重分布）a)恒+活 1+活2 b)恒+活1 c)恒+活2 （１）当荷载布置为“恒＋活1”时， 跨中和支座产生的弯矩分别为46.8kN· m• 和45.18kN· m。由于跨 中钢筋未减少，而支座钢筋又是按弯矩为47.25kN· m配置的，大 于45.18kN· m，所以此时连续梁的承载能力是安全可靠的。
梁板结构模板图PPT课件
梁板混凝土构件的模板结构 和支撑体系
梁板混凝土构件的模板结构 梁板混凝土构件的支撑体系 梁板混凝土构件的高大模板体系 模板专项施工方案的编制
2011-12
1
一、梁板混凝土构件的模板结构
1 模板结构
设托木、夹木、 竖向立挡＠ 800
面板对接处设 帮条木
梁高＞400时， 应设主、次楞 木，次楞间距 ≯350
与墙交接处设封
口托木
垫
龙
扫 垫
4
一、梁板混凝土构件的模板结构
2 设计计算
永久荷载标准值 ➢ GK1--模板结构自重标准值:胶合板0.35kN/m2 ➢ GK2--新浇混凝土自重标准值：24kN/m3 ➢ GK3--钢筋自重标准值：楼板1.1kN/m3 梁1.5kN/m3 ➢ GK4--新浇混凝土对模板侧压力标准值（取较小值）
a=0.5 a=0.2 a=0.5 a=0.2 a=0.5 a=0.2 a=0.5 a=0.2 a=0.5 a=0.2 a=0.5 a=0.2
(m) (m) (m) (m)
(m)
(m) (m) (m) (m) (m) (m) (m)
1.8 /
/ 1.165 1.432 1.131 1.388 /
/
/
k
1.155
1.185
1.217
20≤H≤30 1.291
32
梁板混凝土构件的模板支撑体系
满堂支撑架（普通型）立杆计算长度系数μ1
立杆间距（m）
1.2×1.2
1.0×1.0
0.9×0.9 0.75×0.75 0.6×0.6
0.4×0.4
步距 （m）
最小跨度4
高宽比≯2
最小跨度5
高宽比≯2.5 最小跨度8
梁板混凝土构件的模板结构 梁板混凝土构件的支撑体系 梁板混凝土构件的高大模板体系 模板专项施工方案的编制
2011-12
1
一、梁板混凝土构件的模板结构
1 模板结构
设托木、夹木、 竖向立挡＠ 800
面板对接处设 帮条木
梁高＞400时， 应设主、次楞 木，次楞间距 ≯350
与墙交接处设封
口托木
垫
龙
扫 垫
4
一、梁板混凝土构件的模板结构
2 设计计算
永久荷载标准值 ➢ GK1--模板结构自重标准值:胶合板0.35kN/m2 ➢ GK2--新浇混凝土自重标准值：24kN/m3 ➢ GK3--钢筋自重标准值：楼板1.1kN/m3 梁1.5kN/m3 ➢ GK4--新浇混凝土对模板侧压力标准值（取较小值）
a=0.5 a=0.2 a=0.5 a=0.2 a=0.5 a=0.2 a=0.5 a=0.2 a=0.5 a=0.2 a=0.5 a=0.2
(m) (m) (m) (m)
(m)
(m) (m) (m) (m) (m) (m) (m)
1.8 /
/ 1.165 1.432 1.131 1.388 /
/
/
k
1.155
1.185
1.217
20≤H≤30 1.291
32
梁板混凝土构件的模板支撑体系
满堂支撑架（普通型）立杆计算长度系数μ1
立杆间距（m）
1.2×1.2
1.0×1.0
0.9×0.9 0.75×0.75 0.6×0.6
0.4×0.4
步距 （m）
最小跨度4
高宽比≯2
最小跨度5
高宽比≯2.5 最小跨度8
受弯构件正截面受弯承载力构造要求
受弯构件正截面受弯承载力构造要求梁、板的一般构造受弯构件主要是指各种类型的梁与板，与构件的计算轴线相垂直的截面称为正截面。
结构和构件要满足承载能力极限状态和正常使用极限状态(用相应的变形来表示)。
梁、板正截面受弯承载力计算就是从满足承载能力极限状态出发的，即要求满足M≤MuM是受弯构件正截面的弯矩设计值，它是由结构上的作用所产生的内力设计值，代表外部作用在受弯构件正截面。
Mu是受弯构件正截面受弯承载力的设计值，它是由正截面上材料所产生的抗力，是内在承载能力，相当R(s≤R),这里的下角码u是指承载力极限值。
梁板截面形式与尺寸梁、板常用矩形、工形、工字形、槽形、空心板和环形等对称截面，有时也用不对称截面。
现浇梁、板的截面尺寸宜按下述采用：1 .矩形截面的宽度或T形截面的肋宽b一般取为100,120,150,200,250和300mm,以下级差为50mm o2 .矩形和T形截面的高度h一般取为250,300,…80Omm,每次级差为50mm z800mm以上级差为Ioommo3 .板的厚度与跨度、荷载有关，板厚值IOmm为模数，但板的厚不应过小。
梁的截面高宽比h/b,在矩形截面中，一般为2.0~2.5;材料选择与一般构造混凝土强度等级梁、板常用的混凝土强度等级是C20、C25和C30。
钢筋强度等级及常用直径梁的纵向受力钢筋常用二级钢筋及三级钢筋，常用直径是12,14,16,18.20,25。
梁的箍筋常用一级或二级钢筋，常用直径是6,8,10mm。
板内钢筋一般有纵向受拉钢筋与分布钢筋两种。
纵向受拉钢筋常用一级、二级钢筋，直径是6,8,10和12mm,其中现浇板的板面钢筋直径宜不小于8mm,以防施工时钢筋被踩下，分布筋用一级钢筋，常用直径是6,8mm。
混凝土保护层厚度纵向受力钢筋的外表面到截面边缘的垂直距离，称为混凝土保护层厚度。
《混凝土结构设计规范》规定了混凝土保护层的最小厚度。
在室内正常环境下，混凝土最小保护层厚度对梁是25mm,对板是15mm,对柱是30mm o根据2010年新的《混凝土结构设计规范》（GB50010-2010）保护层厚度不再是纵向钢筋（非箍筋）外缘至混凝土表面的最小距离，而是〃以最外层钢筋（包括箍筋、构造筋、分布筋等）的外缘计算混凝土的保护层厚度，这样保护层小一些。
梁板结构——整体式双向板梁板结构
1.3 整体式双向板梁板结构由两个方向板带共同承受荷载，在纵横两个方向上发生弯曲且都不能忽略的四边支承板，称为双向板。
双向板的支承形式：四边支承、三边支承、两边支承或四点支承。
双向板的平面形状：正方形、矩形、圆形、三角形或其他形状。
双向板梁板结构。
又称为双向板肋形楼盖。
图1.3.1。
双重井式楼盖或井式楼盖。
我国《混凝土结构设计规范》（GB50010-2002）规定：对于四边支承的板，●当长边与短边长度之比小于或等于2时，应按双向板计算；●当长边与短边长度之比大于2，但小于3时，宜按双向板计算；若按沿短边方向受力的单向板计算时，应沿长边方向布置足够数量的构造钢筋；●当长边与短边长度之比大于或等于3时，可按沿短边方向受力的单向板计算。
1.3.1 双向板的受力特点1、四边支承双向板弹性工作阶段的受力特点整体式双向梁板结构中的四边支承板，在荷载作用下，板的荷载由短边和长边两个方向板带共同承受，各个板带分配的荷载，与长跨和短跨的跨度比值0201l l 相关。
当跨度比值0201l l 接近时，两个方向板带的弯矩值较为接近。
随着0201l l 的增大，短向板带弯矩值逐渐增大，最大正弯矩出现在中点；长向板带弯矩值逐渐减小。
而且，最大弯矩值不发生在跨中截面，而是偏离跨中截面，图1.3.2。
这是因为，短向板带对长向板带具有一定的支承作用。
2、四边支承双向板的主要试验结果 位移与变形双向板在荷载作用下，板的竖向位移呈碟形，板的四角处有向上翘起的趋势。
●裂缝与破坏对于均布荷载作用下的正方形平面四边简支双向板：●在裂缝出现之前，基本处于弹性工作阶段；●随着荷载的增加，由于两个方向配筋相同（正方形板），第一批裂缝出现在板底中央部位，该裂缝沿对角线方向向板的四角扩展，直至因板底部钢筋屈服而破坏。
●当接近破坏时，板顶面靠近四角附近，出现垂直于对角线方向、大体呈圆弧形的环状裂缝。
这些裂缝的出现，又促进了板底对角线方向裂缝的发展。
3.钢筋混凝土受弯构件正截面承载能力
一、正截面承载力基本公式建立的方法
在前述试验研究的基础上
明确破坏机理
基本公式 正截面承载力
适用条件 基本公式
正截面承载力 计算图式
3.3 受弯构件正截面承载力计算公式
二、基本假定
1、平截面假定。 构件正截面弯曲变形后 仍保持一平面，即在3个阶段中，截面上 的应变沿截面高度为线性分布，这一假 定称为平截面假定。
补充混凝土受压能力的不足。
2.由于荷载有多种组合情况，在某一组合情况下截面 承受正弯矩，另一种组合情况下承受负弯矩，这时也
受拉钢筋AS
出现双筋截面。
双筋截面
3.由于受压钢筋可以提高截面的延性，因此，在抗震
结构中要求框架梁必须必须配置一定比例的受压钢筋。
3.4 受弯构件按正截面受弯承载力的设计计算
1、基本计算公式和公式的适用条件
3.1 梁板的一般构造
三、材料选择与一般构造
混凝土强度等级 现 浇 钢 筋 混 凝 土 梁 、 板 常 用 的 混 凝 土 强 度 等 级 是 C25 、
C30，一般不超过C40。 钢筋强度等级及常用直径 (1)梁的钢筋强度等级和常用直径
梁中纵向受力钢筋宜采用HRB400级和HRB500级，常用直 径为12mm、14mm、16mm、18mm、20mm、22mm和25mm。 纵向受力钢筋的直径，当梁高大于等于300mm时，不应小于 10mm；当梁高小于300mm时，不应小于8mm。
梁、板、柱的混凝土保护层厚度与环境类别和混凝土 强度等级有关，设计使用年限为50年的混凝土结构，其混 凝土保护层最小厚度，见附表4-3。
此外，纵向受力钢筋的混凝土保护层最小厚度尚不应 小于钢筋的公称直径。
3.2 受弯构件正截面性能试验研究
在前述试验研究的基础上
明确破坏机理
基本公式 正截面承载力
适用条件 基本公式
正截面承载力 计算图式
3.3 受弯构件正截面承载力计算公式
二、基本假定
1、平截面假定。 构件正截面弯曲变形后 仍保持一平面，即在3个阶段中，截面上 的应变沿截面高度为线性分布，这一假 定称为平截面假定。
补充混凝土受压能力的不足。
2.由于荷载有多种组合情况，在某一组合情况下截面 承受正弯矩，另一种组合情况下承受负弯矩，这时也
受拉钢筋AS
出现双筋截面。
双筋截面
3.由于受压钢筋可以提高截面的延性，因此，在抗震
结构中要求框架梁必须必须配置一定比例的受压钢筋。
3.4 受弯构件按正截面受弯承载力的设计计算
1、基本计算公式和公式的适用条件
3.1 梁板的一般构造
三、材料选择与一般构造
混凝土强度等级 现 浇 钢 筋 混 凝 土 梁 、 板 常 用 的 混 凝 土 强 度 等 级 是 C25 、
C30，一般不超过C40。 钢筋强度等级及常用直径 (1)梁的钢筋强度等级和常用直径
梁中纵向受力钢筋宜采用HRB400级和HRB500级，常用直 径为12mm、14mm、16mm、18mm、20mm、22mm和25mm。 纵向受力钢筋的直径，当梁高大于等于300mm时，不应小于 10mm；当梁高小于300mm时，不应小于8mm。
梁、板、柱的混凝土保护层厚度与环境类别和混凝土 强度等级有关，设计使用年限为50年的混凝土结构，其混 凝土保护层最小厚度，见附表4-3。
此外，纵向受力钢筋的混凝土保护层最小厚度尚不应 小于钢筋的公称直径。
3.2 受弯构件正截面性能试验研究
梁板的构造要求
三、混凝土的保护层
? 最外层钢筋（包括箍筋、构 造钢筋、分布筋等）的外边 缘至混凝土表面的最小距离 称为混凝土保护层厚度
? 作用：1 、保护钢筋不致锈 蚀，保证结构的耐久性；
? 2 、保证钢筋与混凝土间的 粘结。
? 3、在火灾等情况下，避免 钢筋过早软化。
混凝土保护层的最小厚度
注：环境类别一是指室内干燥环境、无侵蚀性静水浸没环境。 环境类别二a 是指室内潮湿环境、非严寒和非寒冷地区的露天 环境等。环境类别二b是指干湿交替环境、水位频繁变动环境、 严寒和寒冷地区的露天环境等。 钢筋混凝土基础宜设置混凝土垫层，基础中钢筋的保护层厚度 应从垫层顶面算起，且不应小于 40MM。
板的一般构造要求
? 一、板的截面形式及厚度 ? 1. 板的截面形式按形状可分为 矩形板、空心板。
按施工方式可分为 现浇板和预制板。
? 一、板的截面形式及厚度 ? 3 、板的最小厚度－板厚一般取 10 的倍数
表中l0为板的计算跨度
楼板一般是四边支承，根据其受力特点和支承情况，又 可分为单向板和双向板。
沿两对边支承的板应按单向板计算；对于四边支承的板， 当长边与短边比值大于3 时，可按沿短边方向的单向板计算， 但应沿长边方向布置足够数量的构造钢筋；当长边与短边 比值介于2 与3 之间时，宜按双向板计算；当长边与短边比 值小于2 时，应按双向板计算。
2 、钢筋与混凝土的强度
钢筋混凝土梁，板属于受弯构件，由于混凝土抗拉 强度低，所以在 梁、板的受拉区应配置钢筋来承担 拉力。国家修订了钢筋产品标准，提倡应用高强度、 高性能的钢筋，强度为400MPa 、500MPa 的绑扎带 肋HRB 钢筋具有较高强度，较好的延性、可焊性、 机械连接性和施工适应性，且与混凝土之间具有较 强的粘结力，推广其成为纵向受力的主导钢筋。纵 向受力钢筋宜选用HRB400 、HRBF400 、HRB500 、 HRBF500 级钢筋，箍筋宜采用HPB300 、HRB400 、 HRBF400 钢筋。当采用HRB400 及以上级钢筋时， 对应混凝土强度等级不宜低于C25.
钢筋混凝土梁板结构
在连续梁的某一跨中可能出现的控制弯矩有跨内最大弯矩Mmax、跨内最小 弯矩Mmin、该跨左支座截面最大负弯矩-M左max、右支座截面最大负弯矩-M右 max。
该外包线即为弯矩包络图曲线，如图8.8（a），同样道理也可作出剪力包络 图，如图8.8(b)
（3） 弯矩、剪力计算值。 计算内力值应取支座边缘处的内力。该内力值可通过取隔离体的方法计算求
线弹性分析方法假定结构材料为理想的弹性体，变形模量和刚度均为常值。 1.计算简图
计算简图是按照既符合实际又能简化计算的原则对结构构件进行简化的力
（1） 支承条件。如图8.4所示的混合结构，楼盖四周支承于砌体上，中间 部分的楼板支承在次梁上，次梁支承在主梁上，主梁支承在柱上。
（2）计算跨度。该值与支座反力的分布有关，即与构件的搁置长度a和构 件刚度有关（图8.5 ）。
M=Mc-V0×b/2 剪力设计值：在均布荷载作用下V=Vc-(g+q)×b/2
V=Vc 当板、梁中间支座为砖墙时，或板、梁是搁置在钢筋混凝土构件上时，不作 此调整（图8.9）。
图8.4 板梁的荷载计算范围及计算简图
图8.5 计算跨度
图8.6 连续梁的变形
(a) 理想铰支座时的变形；(b) 支座弹性约束时的变形； (c) 采用折算荷载时的变形
6.用调幅法计算不等跨连续梁、 （1）
① 按荷载的最不利布置，用弹性理论分别求出连续梁各控制截面的弯矩最大值Me
② 在弹性弯矩的基础上，降低各支座截面的弯矩，其调幅系数β不宜超过0.2； 在进行正截面受弯承载力计算时，连续梁各支座截面的弯矩设计值可按下列公式 计算：
M=(1-β)Me
当连续梁两端与梁或柱整体连接时： M=(1-β)Me-V0b/3
20
该外包线即为弯矩包络图曲线，如图8.8（a），同样道理也可作出剪力包络 图，如图8.8(b)
（3） 弯矩、剪力计算值。 计算内力值应取支座边缘处的内力。该内力值可通过取隔离体的方法计算求
线弹性分析方法假定结构材料为理想的弹性体，变形模量和刚度均为常值。 1.计算简图
计算简图是按照既符合实际又能简化计算的原则对结构构件进行简化的力
（1） 支承条件。如图8.4所示的混合结构，楼盖四周支承于砌体上，中间 部分的楼板支承在次梁上，次梁支承在主梁上，主梁支承在柱上。
（2）计算跨度。该值与支座反力的分布有关，即与构件的搁置长度a和构 件刚度有关（图8.5 ）。
M=Mc-V0×b/2 剪力设计值：在均布荷载作用下V=Vc-(g+q)×b/2
V=Vc 当板、梁中间支座为砖墙时，或板、梁是搁置在钢筋混凝土构件上时，不作 此调整（图8.9）。
图8.4 板梁的荷载计算范围及计算简图
图8.5 计算跨度
图8.6 连续梁的变形
(a) 理想铰支座时的变形；(b) 支座弹性约束时的变形； (c) 采用折算荷载时的变形
6.用调幅法计算不等跨连续梁、 （1）
① 按荷载的最不利布置，用弹性理论分别求出连续梁各控制截面的弯矩最大值Me
② 在弹性弯矩的基础上，降低各支座截面的弯矩，其调幅系数β不宜超过0.2； 在进行正截面受弯承载力计算时，连续梁各支座截面的弯矩设计值可按下列公式 计算：
M=(1-β)Me
当连续梁两端与梁或柱整体连接时： M=(1-β)Me-V0b/3
20
建筑结构——钢筋混凝土梁板结构构造
图9－3 单向板肋形楼盖
• 图9-1为一现浇钢筋混凝土肋形楼盖，它属于梁板结构体系，主要承受与板面 相垂直的荷载，当楼板面较大时，常用梁将板面分为若干个矩形区格，形成 连续板和连续梁。梁又分为互相垂直设置的主梁与次梁。这种由梁板组成的 整体现浇楼盖，通常称为肋形楼盖。
• 除楼盖外，属于梁板结构体系的其它建（构）筑物还很多。图9-2所示的地下 室底板结构，与图9-1所示的肋形楼盖很相似，所不同的只是地下室底板上的 荷载为向上作用的地基反力。又如预制的大型屋面板、桥梁的桥面结构、承 受侧压力的挡土墙及大型水池的池底和顶盖等，都可视为梁板结构。上述各 种梁板结构的设计方法基本相同。
图9－22 板的配筋构造图
• a－一端弯起式；b －两端弯起式；c－
分离式
• 图9－22为符合上述构造要求的单向板受力钢筋布置的三种方式。对 于等跨或相邻跨差不大于20％的多跨连续板，符合上述构造要求的这
三种钢筋布置方式，均可满足板的弯矩包络图要求，不必再绘包络图
进行配筋布置。只有当连续板的跨差太大或荷载相差过大时，才需画 弯矩包络图，以确定钢筋切断或弯起的位置及数量。就图11－22中的
作，避免局部受力钢筋应力集中； （4）与受力钢筋组成钢筋网，便于在施工中固定受力筋位置；
3.长向支座的负弯矩配筋
• 在长向支座处，配置一定数量的负弯矩钢筋是为了承担长 向实际存在的一些负弯矩，其数量不少于正弯矩钢筋截面 面积的1/3，并且每米板宽不少于5 6。设置主梁上的板 的负弯矩钢筋，可在距支座边缘l0/4处切断（弯直钩，l0为 板的短向净跨，见图9－23）。
筑的门厅等场所。本章将以肋形楼盖为例来说明梁板结构的设计计算 方法。
图9－4双向板肋形楼盖
• 整体式单向板肋形楼盖一般由板、次梁和主梁组成（见图9-3）。
§4.1 梁板的一般构造要求
第四章受弯构件正截面承载力计算1.受弯构件——截面上有弯矩和剪力共同作用而轴力可以忽略不计的构件。
典型梁：截面高度一般大于宽度板2.破坏形态沿弯矩最大的截面破坏——正截面破坏——防止措施足够的截面尺寸配纵向受力钢筋沿剪力最大或弯矩和剪力都较大的截面破坏——斜截面破坏——足够截面尺寸箍筋、弯起筋正截面受弯承载力计算受弯构件的设计斜截面受剪承载力计算构件变形裂缝宽度构造要求§4-1 梁、板的一般构造要求结构设计主要从计算和构造两方面考虑一、梁的一般构造要求1.梁的截面形式和尺寸形状：矩形、T形、L形、倒T形、花篮形高度h：高跨比h/l0250，300，…，800，以50mm模数递增宽度b：矩形——(1/2～1/3)h 120,150,180,200,220,250,以后以50 mm模数递增T形——(1/2.5～1/4)h2．梁的支承长度（1）砖墙砖柱满足梁内受力钢筋在支座处的锚固要求满足支座处砌体局部抗压承载力要求梁高h≤500mm，a≥180～240mm梁高h>500mm，a≥370mm(2)砼梁（柱），支承长度≥180mm3.梁的钢筋（1）纵向受力钢筋作用：承受弯矩在梁内产生的拉力要求：h≥300mm时，≥Φ10，常12～25mm，一般不宜大于28mmH<300mm时，≥Φ8种类宜少，直径相差≥2mm，根数≥2根，上下排对齐（2）箍筋作用：承担剪力和固定纵筋位置，并和纵筋一起形成钢筋箍筋（3）弯起钢筋作用：承受跨中的弯矩、支座的剪力，连续梁中间支座处，弯起钢筋可承受负弯矩（4）架立钢筋作用：固定箍筋、承受砼收缩及温度变化产生的拉力。
要求：l<4m，> Φ84m<l<6m，> Φ10l>6m，>Φ12（3）梁侧构造钢筋作用：避免温度变化、砼收缩在梁中部可能引起的拉力使砼裂缝要求：1）每侧截面面积不应小于腹板截面面积bh w的0.1%；2）间距≤200mm；3）拉筋：直径同箍筋，间距可取箍筋间距的2倍。
梁板的构造要求
1、下列措施中不能提高梁的抗弯强度的是（） A、选择合理的截面形状 B、合理布置梁上荷载 C、采用变截面梁 D、增大梁的跨度 2、相同的截面面积，不同的形状的梁，从抗弯 强度考虑，较合理的截面是（） A、工字形 B、箱形 C、矩形 D、圆形 3、梁的上部纵向钢筋净距不应小于（） A、25mm和d B、30mm和1.5d C、25mm和 1.5d D、30mm和d 4、下列梁中起抗拉作用的钢筋是（） A、纵向受力钢筋B、箍筋 C、吊筋 D、架立筋
2、钢筋与混凝土的强度 钢筋混凝土梁，板属于受弯构件，由于混凝土抗拉 强度低，所以在 梁、板的受拉区应配置钢筋来承担 拉力。国家修订了钢筋产品标准，提倡应用高强度、 高性能的钢筋，强度为400MPa、500MPa的绑扎带 肋HRB钢筋具有较高强度，较好的延性、可焊性、 机械连接性和施工适应性，且与混凝土之间具有较 强的粘结力，推广其成为纵向受力的主导钢筋。纵 向受力钢筋宜选用HRB400、HRBF400、HRB500、 HRBF500级钢筋，箍筋宜采用HPB300、HRB400、 HRBF400钢筋。当采用HRB400及以上级钢筋时， 对应混凝土强度等级不宜低于C25.
1、板中的分布钢筋与受力钢筋 ，位于受力 钢筋的 ，其直径不宜小于 MM，其间距不 宜大于 MM。 2、规范规定，在梁的纵向钢筋配筋密集区域 宜采用 的配筋形式，当纵向钢筋直径 D≤28MM时，该形式配筋不宜多于 根. 3、当梁的腹板高度hw≥ mm时， 在梁的 应沿高度配置纵向构造钢筋，并 用 拉固，其作用是保证钢筋骨架稳定，且 防止梁侧中部产生 裂痕。
围内有集中荷载作用时，仍应沿梁的全长设置箍筋。
箍筋的最小直径与梁高h有关，当h＞800mm时，其直径 不宜小于8mm；当h≤800mm时，其直径不宜小于6mm。 箍筋应做成封闭式，且弯钩直线段不小于5倍箍筋直径。 箍筋的肢数与梁宽b有关，当梁宽b<350mm时，宜用双 肢箍；当梁宽b≥350mm或纵向受拉钢筋在一排多于5根 时，应采用四肢箍，四肢箍由两个双肢箍组成。 箍筋的肢数是看梁同一截面内在高度方向箍筋的根数。具体的 做法应是 箍筋肢数就是你假设把梁沿着横向截开得到的横截面 上可以看到的在竖直方向的钢筋的根数，不管是由几根钢筋弯 成的，有一个竖直的钢筋就算一肢 。
混凝土梁板结构(单向板)
强度和耐久性。
混凝土浇筑与振捣
控制混凝土的浇筑速度和振捣 方式，确保混凝土的密实度和
表面平整度。
质量控制
材料检验
对使用的材料进行检验，确保符合设计要求 和相关标准。
施工监控
采用施工监控技术，实时监测施工过程中的 各项参数，确保施工质量。
质量检测
对施工完成的混凝土梁板结构进行质量检测， 确保符合设计要求和相关标准。
采用合适的预应力施工工艺和技 术措施，以保证预应力筋的张拉 效果和结构的稳定性。
05 混凝土梁板结构的工程实 例
实际工程应用案例
某桥梁桥面板
某高层住宅楼板
某大型商业中心屋顶平台
案例一
案例二
案例三
工程中的问题与解决方案
问题一
混凝土梁板结构易出现裂缝
解决方案
采用预应力技术，增加配筋率， 优化混凝土配合比
在进行受力分析时，需要考虑板自重、施工荷载、活荷载等作用力，以及地震、风 载等自然因素的作用。
通过受力分析，可以确定单向板的承载能力和稳定性，为后续的结构设计提供依据。
承载能力
01
承载能力是指单向板在各种外 力作用下能够承受的最大荷载 ，是衡量结构安全性的重要指 标。
02
承载能力的计算需要考虑材料 的强度、截面尺寸、跨度等因 素，以及各种构造措施的影响 。
03 混凝土梁板结构的施工方 法
施工流程
模板安装
按照设计要求，安装梁、板模 板，确保模板的平整度和稳定 性。
混凝土浇筑
将混凝土浇筑在梁、板上，确 保混凝土的密实度和表面平整 度。
施工准备
检查施工图纸、材料、设备等， 确保符合要求。
钢筋绑扎
根据设计要求，对梁、板钢筋 进行绑扎，确保钢筋的位置和 间距准确。
混凝土浇筑与振捣
控制混凝土的浇筑速度和振捣 方式，确保混凝土的密实度和
表面平整度。
质量控制
材料检验
对使用的材料进行检验，确保符合设计要求 和相关标准。
施工监控
采用施工监控技术，实时监测施工过程中的 各项参数，确保施工质量。
质量检测
对施工完成的混凝土梁板结构进行质量检测， 确保符合设计要求和相关标准。
采用合适的预应力施工工艺和技 术措施，以保证预应力筋的张拉 效果和结构的稳定性。
05 混凝土梁板结构的工程实 例
实际工程应用案例
某桥梁桥面板
某高层住宅楼板
某大型商业中心屋顶平台
案例一
案例二
案例三
工程中的问题与解决方案
问题一
混凝土梁板结构易出现裂缝
解决方案
采用预应力技术，增加配筋率， 优化混凝土配合比
在进行受力分析时，需要考虑板自重、施工荷载、活荷载等作用力，以及地震、风 载等自然因素的作用。
通过受力分析，可以确定单向板的承载能力和稳定性，为后续的结构设计提供依据。
承载能力
01
承载能力是指单向板在各种外 力作用下能够承受的最大荷载 ，是衡量结构安全性的重要指 标。
02
承载能力的计算需要考虑材料 的强度、截面尺寸、跨度等因 素，以及各种构造措施的影响 。
03 混凝土梁板结构的施工方 法
施工流程
模板安装
按照设计要求，安装梁、板模 板，确保模板的平整度和稳定 性。
混凝土浇筑
将混凝土浇筑在梁、板上，确 保混凝土的密实度和表面平整 度。
施工准备
检查施工图纸、材料、设备等， 确保符合要求。
钢筋绑扎
根据设计要求，对梁、板钢筋 进行绑扎，确保钢筋的位置和 间距准确。
梁板的一般构造要求课件
梁板的宽度与结构形式关系
宽度与结构形式的关系
梁板的宽度与其结构形式有着密切的关系。一般来说，梁板 的宽度越大，其结构形式越复杂，需要采取的加强措施也越 多。因此，在确定梁板的宽度时，需要考虑其结构形式和加 强措施的采取情况。
常见宽度与结构形式组合
在设计梁板时，需要考虑不同的宽度与结构形式组合。例如 ，常见的宽度与结构形式组合包括：中等宽度采用独立支撑 结构、较宽采用钢架结构、较窄采用木架结构等。
03
梁板的尺寸确定
梁板的跨度与荷载关系
跨度与荷载的关系
在建筑设计中，梁板的跨度与荷载之间存在直接的关系。一般来说，跨度越大 ，荷载越重。因此，为了确保梁板的稳定性和承载能力，需要根据跨度和荷载 的组合情况来确定梁板的厚度和配筋。
常见跨度与荷载组合
在设计梁板时，需要考虑不同的跨度和荷载组合。例如，常见的跨度与荷载组 合包括：中等跨度承受集中荷载、大跨度承受均布荷载、小跨度承受集中荷载 等。
张拉控制
预应力筋的张拉控制包括张拉力控制和伸长 量控制。张拉力控制是通过液压千斤顶或手 动千斤顶等设备，将预应力筋张拉至设计要 求值。伸长量控制是通过测量预应力筋的伸 长量，确保实际伸长量与设计要求的偏差在 允许范围内。
预应力梁板的构造要求
梁板截面尺寸
预应力梁板的截面尺寸应符合设计要求，以保证 结构强度和稳定性。
04
梁板的配筋设计
纵向钢筋的布置
纵向受力钢筋
主要承受拉应力和压应力，应配置在 梁的受拉区，并按照计算确定其直径 和数量。
纵向构造钢筋
为了满足箍筋和弯起钢筋的构造要求 ，需配置一定数量的纵向构造钢筋。
横向钢筋的布置
横向箍筋
在梁的受压区，通常配置一定数量的横向箍筋以承受剪力。
建筑结构模块之梁板结构概述brgm
8.2 整体式单向板肋形楼盖
3、主梁的构造要求
① 截面尺寸主梁的跨度为l=5~8m，梁高为h=（1/14~1/8）l，梁宽为b=（1/3~1/2）h。纵向钢筋的配筋率一般为0.6%~1.5%。② 主梁在砌体墙上的支撑长度a≥370mm③ 配筋要求：同次梁④ 配筋方式主梁纵向受力钢筋的弯起和截断，原则上按弯矩包络图确定，并满足有关构造要求。⑤ 主梁附加横向钢筋主梁和次梁相交处，主梁高度范围内受到次梁传递的集中荷载易出现斜裂缝，应在集中荷载影响区内附加横向钢筋（箍筋或吊筋）防止斜裂缝出现引起局部破坏。
3.装配整体式楼盖 在预制楼盖上整浇一层钢筋砼整浇层。 优点：整体性、抗震性均较装配式楼盖好。 缺点：造价较装配式楼盖高。
8.1 概述
按结构形式，现浇混凝土楼盖可分为：
单向板肋梁楼盖
双向板肋梁楼盖
无梁楼盖
密肋楼盖
井式楼盖
8.1 概述
单向板肋梁楼盖
8.3 双向板肋形楼盖
食堂的现浇双向板肋梁楼盖
8.3 双向板肋形楼盖
一、结构平面布置空间不大，接近正方，可不设中柱，如（a）图；空间较大，宜设中柱，并设纵横梁，如（b）图；空间更大，柱距较大，柱间设井字梁如（c）图。
8.3 双向板肋形楼盖
板底：第一批裂缝出现在板底中央，之后沿对角线成45°向四角扩展。板顶：即将破坏时，在板顶四角附近出现垂直对角线方向、大体呈环状的裂缝。
平台梁是承受自重及斜板传来均布荷载的简支梁。 休息平台板可以是支承在平台梁上的简支板，承受休息 平台自重和活荷载。
8.3 双向板肋形楼盖
中间板带与边板带的正弯矩钢筋配置
8.4 楼梯
楼梯的结构形式
按施工方法：整体式楼梯和装配式楼梯； 按平面布置：直跑楼梯、双跑楼梯、三跑楼梯、 旋转楼梯、剪刀式楼梯等； 按结构受力：板式楼梯、梁式楼梯、悬挑楼梯、 螺旋楼梯等。
3、主梁的构造要求
① 截面尺寸主梁的跨度为l=5~8m，梁高为h=（1/14~1/8）l，梁宽为b=（1/3~1/2）h。纵向钢筋的配筋率一般为0.6%~1.5%。② 主梁在砌体墙上的支撑长度a≥370mm③ 配筋要求：同次梁④ 配筋方式主梁纵向受力钢筋的弯起和截断，原则上按弯矩包络图确定，并满足有关构造要求。⑤ 主梁附加横向钢筋主梁和次梁相交处，主梁高度范围内受到次梁传递的集中荷载易出现斜裂缝，应在集中荷载影响区内附加横向钢筋（箍筋或吊筋）防止斜裂缝出现引起局部破坏。
3.装配整体式楼盖 在预制楼盖上整浇一层钢筋砼整浇层。 优点：整体性、抗震性均较装配式楼盖好。 缺点：造价较装配式楼盖高。
8.1 概述
按结构形式，现浇混凝土楼盖可分为：
单向板肋梁楼盖
双向板肋梁楼盖
无梁楼盖
密肋楼盖
井式楼盖
8.1 概述
单向板肋梁楼盖
8.3 双向板肋形楼盖
食堂的现浇双向板肋梁楼盖
8.3 双向板肋形楼盖
一、结构平面布置空间不大，接近正方，可不设中柱，如（a）图；空间较大，宜设中柱，并设纵横梁，如（b）图；空间更大，柱距较大，柱间设井字梁如（c）图。
8.3 双向板肋形楼盖
板底：第一批裂缝出现在板底中央，之后沿对角线成45°向四角扩展。板顶：即将破坏时，在板顶四角附近出现垂直对角线方向、大体呈环状的裂缝。
平台梁是承受自重及斜板传来均布荷载的简支梁。 休息平台板可以是支承在平台梁上的简支板，承受休息 平台自重和活荷载。
8.3 双向板肋形楼盖
中间板带与边板带的正弯矩钢筋配置
8.4 楼梯
楼梯的结构形式
按施工方法：整体式楼梯和装配式楼梯； 按平面布置：直跑楼梯、双跑楼梯、三跑楼梯、 旋转楼梯、剪刀式楼梯等； 按结构受力：板式楼梯、梁式楼梯、悬挑楼梯、 螺旋楼梯等。
第6章梁板结构_建筑结构详解
6.1 概述
★现浇整体式钢筋混凝土楼盖
优点： 整体刚度好、抗震性强、防水性能好， 缺点： 是模板用量多、施工作业量较大。
6.1 概述
按楼板受力和支 承条件的不同
现浇肋梁楼盖 无梁楼盖 井字楼盖
6.1 概述
现浇肋形楼盖 单向板肋形楼盖 双向板肋形楼盖
6.1 概述
★装配式楼盖：
预制梁、预制板（或现浇板），组合而成， 工厂化生产，广泛用于多层民用和工业厂房中。
★整体式双向板肋形楼盖设计
一、结构平面布置（布结构） 空间不大，接近正方，可不设中柱，如（a）图； 空间较大，宜设中柱，并设纵横梁，如（b）图； 空间更大，柱距较大，柱间设井字梁如（c）图。
二、结构内力计算（求内力）
1、单块双向板内力计算 附表9中查出相应的弯矩、挠度系数
➢ 采用弹性法
每米板宽的弯矩设计值:
塑性内力重分布的几点结论 ①超静定结构的破坏标志，不是某一截面达到极限弯矩， 而是结构出现足够数目的塑性铰。 ②按弹性方法计算，连续梁的内支座截面弯矩通常较大， 配筋较多，钢筋拥挤施工不方便。 ⑶结构塑性内力重分布的限制条件：
①钢筋宜采用塑性较好的HPB235、HRB335和HRB400级钢筋。
②塑性铰处截面的相对受压区高度应满足ξ＝x/h0≤0.35。
③弯矩调整幅度不宜过大，应控制在弹性理论计算弯矩的20%以
内。
梁板按塑性法计算内力
塑性法：（塑性内力重分布设计法） 是指采取弯矩调幅法将支座弯矩调低后进行配筋的一
种经济配筋法。适用于板和次梁，但不适用于主梁。
弯矩计算:
M m (g q)l02 剪力计算:
V v (g q)ln
6.2整体式单向板肋梁楼盖（第二讲）
梁板构造
绑扎搭接、机械连接及烽接的特点 类型
绑扎搭接 机械连接 焊接连接
机理
利用钢筋与混凝土之间的粘结锚固作 用实现传力 利用钢筋与连接件的机械咬合作用或 钢筋端面的承压作用实现钢筋连接
优点
应用广泛
缺点
对于直径较粗的受力钢筋，绑扎搭接长度较长， 施工不方便，且连接区域容易发生过宽的裂缝 机械连接接头连接件的混凝土保护层以及连接 件间的横向净距将减小
11G平法梁、板讲解
1
梁基本概念
1. 地梁（DL）：地梁也叫基础梁、地基梁，简单地说就是基础上的梁。一 般用于框架结构和框-剪结构中，框架柱落在地梁或地梁的交叉处。其主要 作用是支撑上部结构，并将上部结构的荷载转递到地基上。 2. 框架梁（KL）：框架梁是指两端与框架柱相连的梁，或者两端与剪力墙 相连但跨高比不小于5的梁。
用有降低的影响。 2.采用环氧树酯涂层钢筋时ξa=1.25；为解决恶劣环境中钢筋的耐久性问题，工程中采用环氧树脂涂层 钢筋。该种钢筋表面光滑对锚固有不利影响，试验表明涂层使钢筋的锚固强度降低20%左右。 3.受施工扰动影响时：ξa=1.1；当钢筋在混凝土施工过程中易受扰动的情况下《如滑模施工或其他施 工期依托钢筋承截的情况），因混凝土在凝固前受扰动而影响与钢筋的粘结锚固作用。 4.保护层厚度c较大时：锚固钢筋常因外围混凝土的纵向劈裂而削弱锚固作用，当混凝土保护层厚度较 大时，握裹作用加强，锚固长度可适当减短。此处保护层厚度指锚固长度范围内钢筋在各个方向的保护层厚 度。 当c=3d时，ξa=0.8；当c≥5d时，ξa=0.7；当3d＜c余时：当纵向受力钢筋的实际配筋面积大于其设计计算面积时，如因构造要求大于计算值，钢 筋实际拉应力小于抗拉强度设计值时，锚固长度修正系数ξa可取值为设计计算面积与实际配筋面积的比值 。但不得用于抗震设计计直接承受动力荷载的构件中。
绑扎搭接 机械连接 焊接连接
机理
利用钢筋与混凝土之间的粘结锚固作 用实现传力 利用钢筋与连接件的机械咬合作用或 钢筋端面的承压作用实现钢筋连接
优点
应用广泛
缺点
对于直径较粗的受力钢筋，绑扎搭接长度较长， 施工不方便，且连接区域容易发生过宽的裂缝 机械连接接头连接件的混凝土保护层以及连接 件间的横向净距将减小
11G平法梁、板讲解
1
梁基本概念
1. 地梁（DL）：地梁也叫基础梁、地基梁，简单地说就是基础上的梁。一 般用于框架结构和框-剪结构中，框架柱落在地梁或地梁的交叉处。其主要 作用是支撑上部结构，并将上部结构的荷载转递到地基上。 2. 框架梁（KL）：框架梁是指两端与框架柱相连的梁，或者两端与剪力墙 相连但跨高比不小于5的梁。
用有降低的影响。 2.采用环氧树酯涂层钢筋时ξa=1.25；为解决恶劣环境中钢筋的耐久性问题，工程中采用环氧树脂涂层 钢筋。该种钢筋表面光滑对锚固有不利影响，试验表明涂层使钢筋的锚固强度降低20%左右。 3.受施工扰动影响时：ξa=1.1；当钢筋在混凝土施工过程中易受扰动的情况下《如滑模施工或其他施 工期依托钢筋承截的情况），因混凝土在凝固前受扰动而影响与钢筋的粘结锚固作用。 4.保护层厚度c较大时：锚固钢筋常因外围混凝土的纵向劈裂而削弱锚固作用，当混凝土保护层厚度较 大时，握裹作用加强，锚固长度可适当减短。此处保护层厚度指锚固长度范围内钢筋在各个方向的保护层厚 度。 当c=3d时，ξa=0.8；当c≥5d时，ξa=0.7；当3d＜c余时：当纵向受力钢筋的实际配筋面积大于其设计计算面积时，如因构造要求大于计算值，钢 筋实际拉应力小于抗拉强度设计值时，锚固长度修正系数ξa可取值为设计计算面积与实际配筋面积的比值 。但不得用于抗震设计计直接承受动力荷载的构件中。
相关主题
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
计，不宜小于下页表中所列数值。梁高尺寸模数，
当 h≤800时为50，h>800时为100 ；常用梁 高 250mm、300mm…750mm、800mm、900mm… 。 （3）梁宽则由高宽比来确定：一般矩形截面h/b＝2~3 ，T形截 面h/b＝2.5~4。常用梁宽为 120、150、180、200、300… mm，
（2）避免因钢筋过密而妨碍混凝土的捣实。
2、架立钢筋 ◆作用：①固定箍筋的正确位置，与梁底纵筋形成钢
筋骨架； ②承受混凝土收缩及温度变化产生的拉力
◆设置： ≮2根，位于梁的角部 ◆直径： l0＜4m：≮8 mm l0＝4～6m：≮10mm≮2根 l0＞6m：≮12 mm
3、梁侧构造钢筋（腰筋）
1、梁的腹板高度：hw≥450mm时，应在梁的两个侧面沿 高度配臵纵向构造钢筋（亦称腰筋），并用拉筋固定。
注：表中l0为梁的计算跨度。当l0≥9m时，表中数值宜乘以1.2。
• 提问：1.简支梁跨度l0 ＝6米，试确定其截面尺寸？ • 2、连续梁l0 ＝4.5米，试确定其截面尺寸？ • 3、悬臂梁l0 ＝1.8米，试确定其截面尺寸？
二、梁的支撑长度
梁的支撑长度应满足梁内纵向受力钢筋在支座
处的锚固长度要求并满足砌体局部受压承载力的要求。
厚ｈ≤150时不宜大于 200mm ，当板厚ｈ>150时 不宜大于 250mm ，且不宜大于 1.5h 。
• • • •
三、板的配筋 2、板的分布钢筋 ①位置：布置在受力钢筋的内侧，与受力钢筋垂直。 ②作用：（1）将板上的荷载均匀传给受力钢筋（2） 在施工时可固定受力钢筋的位置。（3）抵抗温度应 力和收缩应力。 • ③ 配筋：板中单位长度上分布钢筋的配筋面积不小 于受力钢筋截面面积的 15%，且不小于该方向板截 面面积的 15% 。 • ④直径：不宜小于＿ 6 mm。 250 mm，当有较大的集中荷载作 • ⑤间距：不宜大于＿＿ 200 mm。 用于板面时，间距不宜＿＿
受弯构件的构造要求
板的构造要求
梁、板的一般构造
受弯构件的构造要求
板的构造要求
分布钢筋
h0
c15mm d
h
d 8 ~ 12 mm
h0 h 20
板厚的模数为10mm
梁、板的一般构造
第3章 受弯构件的正截面受弯承载力
• 一、板的截面形式及厚度 • 1、板的截面形式 • 板的截面形式按形状可分为矩形板、空心板、槽 型板。按施工方式可分为现浇板和预制板。
板的厚度可按下表值确定 板截面高跨比h/l0参考值 1/35~1/40 单向板 1/40~1/50 双向板 1/10~1/12 悬臂板 1/32~1/40 有柱帽 无梁楼板 1/30~1/35 无柱帽
板
• 1、单向板跨度l0 ＝2.4m，求其板厚？
• 2、悬臂板l0 ＝1.8m，求其板厚？
表4-9 现浇钢筋混凝土板的最小厚度
• 三、板的配筋 • 1、板的受力钢筋 • ①受力钢筋一般布置在板的 受拉 区，承担由产 生的 拉应力 .
• ②受力钢筋常采用 HPB300 级和HRB335 级钢筋。
常用直径为 6mm、8mm 、10mm、12mm 其中
现浇板的受力钢筋直径不宜小于 8mm 。
• ③受力钢筋最小间距为 70mm ，最大间距，当板
• 三、板的配筋
3.1.2 梁的一般构造要求

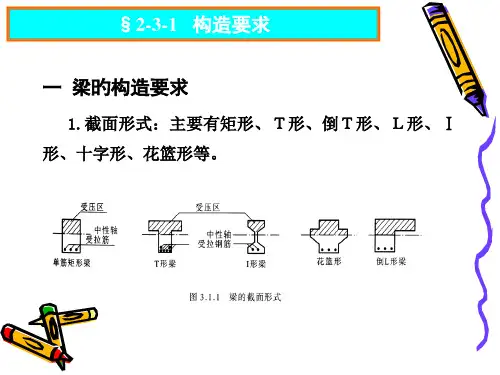

• 一、梁的截面形式及尺寸 1、梁的截面形式 梁常用的截面形式有矩形和T形 截面，此外还可做成工字形、L形、 倒T形及花篮形等。
• 2、梁的截面尺寸 （1）、截面尺寸的确定应考虑满足（ A 强度 B 刚度 C 抗裂 ）方面的要求。
D 施工方便
（2）按刚度要求，根据经验，梁截面高度ｈ可按高跨比h/lo来估
混凝土保护层厚度及截面有效高度 二、截面有效高度：指 受拉钢筋的重心至截面 受压边缘的垂直距离。 在进行截面受弯配筋计
算时，要使用至该值。
h0=h-as 梁：
单排： as= 35~40mm 双排： as= 55~60mm
板： as= 15~20mm
• 三、梁的配筋
• 1、纵向受力钢筋 • 单筋截面 只在受拉区配置纵向受力钢筋的受弯构件； • 双筋截面 指同时在梁的受拉区和受压区配置纵向受力钢筋的受弯构 件。故纵纵向受力钢筋有受压和受拉两种。 ◆作用：承受由M产生的拉（压）应力 ◆布置：位于梁受拉（压）区，数量计算定
◆种类：HRB400级、HRB335级
3、梁侧构造钢筋（腰筋）
腹板高度hw ：矩形截面取有效高度h0
T形和I形截面取梁高减去上、下翼缘后的腹板净高。
hw h0
hw h0 h
hw h h h f
' Βιβλιοθήκη ' f2、作用： ① 用于抵抗由于温度应力及砼收缩应力在梁 侧面产生的裂缝； ② 同时与箍筋共同构成网格骨架以利应力扩 散。 3、配筋：梁侧纵向构造钢筋的截面面积不应 小于腹板截面面积bhw的0.1%，且其间距不宜 大于200mm。 拉筋直径与箍筋直径相同，间距常取箍筋间 距的两倍。
构件高度 支座形式 砖墙 砖墙 支撑长度 ≥180~240mm ≥ 370mm
不限
梁高≤500 梁高> 500
钢筋砼梁或柱上时 ≥180mm
• 提问：是否所有的钢筋砼梁均需考虑其撑长度？
• 三、梁的配筋 • 钢筋砼梁中通常配置有纵向受力钢筋、弯起钢筋、 箍筋及架立筋构成的钢筋骨架。当梁的截面高度较 大时，还应在梁侧设置构造钢筋及相应的拉筋。
板的构造要求
第3章 受弯构件的正截面受弯承载力
★ 单双向的设计判断:
l2/l1≥3 按单向板设计； 2＜l2/l1＜3 宜按双向板设计； l2/l1≤2 应按双向板设计。
l2
l1
板的构造要求
次梁
主梁
次梁
单向板楼盖
双向板楼盖
通常板的跨度为1.7～2.7m，不宜超过3m，次梁 的跨度取4 ～6m；主梁的跨度取5～8m
• 二、板的支撑长度
锚固长度——根据04G101-4的规定，板受力钢筋 伸入支座的长度为大于5D且至少到梁、墙中线。
构件名称 支座形式 支撑长度 现浇板 预制板 砖墙 砖墙 不小于120，且满足锚固长度 不小于100
钢筋砼梁 不小于80 • 提问：现浇板在钢筋砼梁的支撑长度是多少？
2、板的厚度
• 板厚一般取10mm的倍数
3.1.3 混凝土保护层厚度及截面有效高度 一、混凝土保护层厚度
Ý ¡ 30mm
1.5d
cÝ ¡ cmin
d
h0
Ý ¡ cmin
a
Ý ¡ cmin
1.5d cÝ ¡ cmin d cÝ ¡ cmin d 1.5d
1、钢筋外边缘至砼外边 缘的距离 称作砼保护层 厚度C。 2、主要作用，一是保护 钢筋不致锈蚀，保证结构 的耐久性；二是保证钢筋 与混凝土间的粘结；三是 在火灾等情况下，避免钢 筋过早软化。 3、保护层的最小厚度应 符合规范要求，同时也不 应小于受力钢筋的直径。
混凝土保护层厚度及截面有效高度 一、混凝土保护层厚度
注：板、墙、壳中分布钢筋的保护层厚度不应小于表中相应数 值减10mm，且不应小于10mm；梁、柱中箍筋和构造钢筋的 保护层厚度不应小于15mm。 实际工程中，一类环境中梁、板的混凝土保护层厚度一般取为： 混凝土强度等级≤C20时，梁30mm，板20mm；混凝土强度 等级≥C25时，梁25mm，板15mm。
◆直径：12～25mm，一般≯28mm
梁底部纵向受力钢筋一般不少于两根，同一构件中钢筋的直 径的种类宜少，当有两种不同直径时，钢筋直径相差至少2mm。
纵向受力钢筋
◆净距：
上部筋：≥30mm，且≥1.5d
下部筋：≥25mm，且≥d
垂直净距（层距）：≥25mm且≥d ◆作用：
（1）保证钢筋与混凝土之间的粘结力；
大于250mm以后以 50mm 为模数递增。
3.2.1 梁的一般构造要求
梁、板截面高跨比h/l0参考值
构件种类 简支梁
h/ l 0
1/12
主梁
整体肋形梁 梁 次梁
连续梁
悬臂梁 简支梁 连续梁 悬臂梁 简支梁
1/15
1/6 1/20 1/25 1/8 1/12 1/15 1/6
矩形截面独立梁
连续梁 悬臂梁
单向板
密肋板
悬臂板
板的类别 屋面板 民用建筑楼板 工业建筑楼板 行车道下的楼板 双向板 肋间距小于或等于700㎜ 肋间距大于700㎜ 板的悬臂长度小于或等于500㎜ 板的悬臂长度大于500㎜ 无梁楼板
最小厚度 /㎜
60 60 70 80 80 40 50 60 80 150
三、板的配筋
• 三、板的配筋
