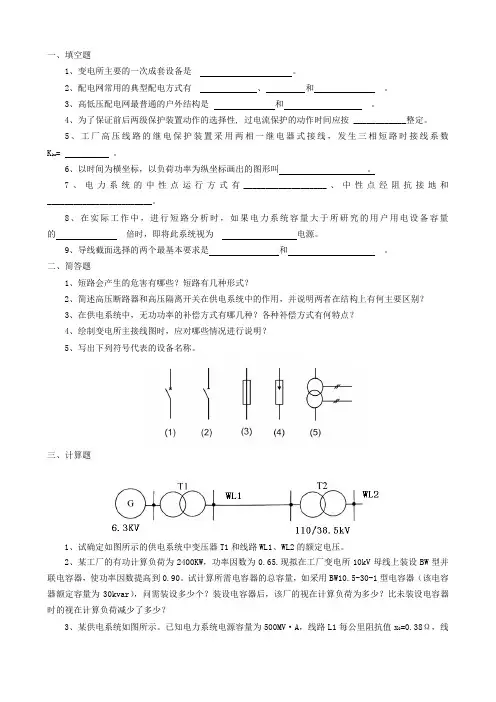

河南理工大学供电技术考试试卷

河南理工大学供电技术考试试卷

一、填空题1、变电所主要的一次成套设备是。

2、配电网常用的典型配电方式有、和。

3、高低压配电网最普通的户外结构是和。

4、为了保证前后两级保护装置动作的选择性, 过电流保护的动作时间应按 ____________整定。

5、工厂高压线路的继电保护装置采用两相一继电器式接线,发生三相短路时接线系数K kx= 。

6、以时间为横坐标,以负荷功率为纵坐标画出的图形叫。

7、电力系统的中性点运行方式有___________________、中性点经阻抗接地和________________________。

8、在实际工作中,进行短路分析时,如果电力系统容量大于所研究的用户用电设备容量的倍时,即将此系统视为电源。

9、导线截面选择的两个最基本要求是和。

二、简答题1、短路会产生的危害有哪些?短路有几种形式?2、简述高压断路器和高压隔离开关在供电系统中的作用,并说明两者在结构上有何主要区别?3、在供电系统中,无功功率的补偿方式有哪几种?各种补偿方式有何特点?4、绘制变电所主接线图时,应对哪些情况进行说明?5、写出下列符号代表的设备名称。

三、计算题1、试确定如图所示的供电系统中变压器T1和线路WL1、WL2的额定电压。

2、某工厂的有功计算负荷为2400KW,功率因数为0.65.现拟在工厂变电所10kV母线上装设BW型并联电容器,使功率因数提高到0.90。

试计算所需电容器的总容量,如采用BW10.5-30-1型电容器(该电容器额定容量为30kvar),问需装设多少个?装设电容器后,该厂的视在计算负荷为多少?比未装设电容器时的视在计算负荷减少了多少?3、某供电系统如图所示。

已知电力系统电源容量为500MV·A,线路L1每公里阻抗值x0=0.38Ω,线路长度为5公里。

两台变压器型号相同,变压器的短路电压百分数%k u ∆=4.5,容量为1MV ·A 。

试求工厂变电所高压10kV 母线上k1点短路和低压380V 母线上k2点短路的三相短路电流和短路容量。

最新供电技术试题A卷试卷及答案

最新供电技术试题A卷试卷及答案

供电技术试题A卷试卷及答案中国矿业大学徐海学院2007~2008学年第2学期《供电技术》试卷(A)卷考试时间:120分钟考试方式:闭卷学院班级姓名学号一、填空题(本题共25分,每空1分)1、短路电流中产生非周期分量的原因是(1),当(2)时短路的暂态过程结束。

2、去游离的两种方式是(3)和(4)。

3、按短路条件校验电气设备的动、热稳定以及开关开断能力时,一般按(5)验算。

4、保护装置的可靠动作系数应该用(6)校验。

5、电力系统继电保护的基本要求是(7)、(8)、(9)、(10)。

6、内桥接线适用于(11)故障相对多,而(12)故障相对少的场合。

7、电网中性点接地方式有(13)、(14)、(15)、(16)。

8、变压器常用的保护种类有(17)、(18)、(19)、(20)。

9、电流互感器与电流继电器的接线方式包括(21)、(22)、(23)。

10、隔离开关不能切断大负荷电流是因为它没有装设(24)。

11、变电所防护感应雷的措施是(25)。

二、判断题(共10分,每题1分)()1、变压器的额定电压与所在电力网的额定电压等级是相等的。

()2、断路器与隔离开关在操作时应严格遵守倒闸操作的规定,分闸时先分断路器,合闸时先合隔离开关。

()3、中性点经消弧线圈接地的系统,在发生单相接地故障后,允许继续运行不超过2小时。

()4、大接地短路电流系统供电可靠性方面比小接地短路电流系统有明显的优越性。

()5、电压互感器二次侧不能短路运行。

()6、保护接地就是将平时不带电而在绝缘损坏时可能带电的电气设备的金属外壳接地。

()7、带电质点的复合,就是触头间电弧中正负带电质点(即正离子与电子)重新结合为中性质点。

()8、电弧由热游离产生,碰撞游离维持。

()9、阀型避雷器与被保护设备之间的电气距离是越远越好。

()10、电网中广泛采用过电流保护作为本线路的主保护,利用电流速断保护作为本线路和相邻元件的后备保护。

三、选择题(共10分,每题1分)1、小接地电流系统所用的电气设备的相对地绝缘水平应按_____考虑。

201X-201X河南理工大学电力电子技术试题A

201X-201X河南理工大学电力电子技术试题A

(注:卷面80分,平时成绩20分)一、填空题(4小题,每空1分,共 4 分) 1.晶闸管单相桥式整流电路,交流电源为工频220V(有效值),考虑2倍的安全裕量,则晶闸管的额定电压应不小于 V 。

2.设GTO 的电流关断增益为5, 如果该器件要关断直流500A 的电流,关断时门极负脉冲电流的峰值应不小于 A 。

3.IGBT 的开启电压一般为 V 。

4.驱动电路要实现控制电路与主电路之间的电气隔离,其中光隔离一般通常采用的元件是 。

二、选择题(3 小题,每空1分,共6分) 1.在电力电子器件中属于电压驱动的是 , 属于双极型的是 , 在可控的器件中,容量最大的是 ,A. SCRB. GTOC. GTRD. P.MOSFETE. IGBTF. 电力二极管 2.使晶闸管维持导通所必需的最小电流称为 。

对同一晶闸管来说,通常擎住电流约为维持电流的 。

A. 维持电流B. 擎住电流C. 2~4倍D. 1/2~1/43.图1是 的典型驱动电路?A. SCRB. GTOC. GTRD. P.MOSFET本题得分本题得分图1三、简答题(5 小题,每题3分,共15分)1.从晶闸管的物理结构角度,回答下列问题:1)分析为什么晶闸管一旦触发导通之后,就可以自锁导通,而不再需要触发电流? 2)为什么晶闸管导通之后,门极就失去控制作用,不能控制器件关断?2.关于SPWM 控制技术,回答下列问题:1)什么是异步调制? 2)什么是同步调制?3)什么是分段同步调制,与上述两个方式相比它有什么优点?3.图2中画出了有、无RCD 缓冲电路时,晶体管关断过程中的电压电流变化轨迹。

当有RCD 缓冲电路时,回答下列问题:1)晶体管关断时应按照那条电压电流线(工作点轨迹)转移?并说明理由。

2)在该轨迹线上标出工作点转移的方向,并说明理由。

CEi图24.关于单相交流电能变换电路,回答下列问题:1)从电路结构方面,比较交流调功电路与交流调压电路的异同之处;2)从控制方式方面,比较交流调功电路与交流调压电路的异同之处;3)说明交流调功电路适用于什么样的负载。

《供电技术(第5版)》习题及其参考答案

《供电技术(第5版)》习题及其参考答案

供电技术(第5版)习题及其参考答案第一章绪论1-1试述电力系统的组成及各部分的作用。

答:电力系统由发电、输电、配电和用电等四部分组成,各部分之间通过不同电压等级的电力线路连接成为一个整体。

发电是将一次能源转换成电能的过程。

根据一次能源的不同,分为使用煤油气的火力发电厂、使用水位势能的水力发电站和使用核能的核电站,此外,还有使用分布式能源的风力发电、太阳能发电、地热发电和潮汐发电等。

输电是指电能的高压大功率输送,将电能从各个发电站输送到配电中心。

由于发电和配用电的电压等级较低,故输电环节还包括中间升压和降压用的变电站。

配电是指将电能从配电中心分配到各电力用户或下级变配电所。

变电所通过配电变压器为不同用户提供合适的供电电压等级。

用电是指电力用户接收和使用电能来做功或从事生产和生活活动。

1-2用户供电系统中常用的额定电压等级有哪些?试述各种电气设备额定电压存在差别的原因。

答:电力用户供电系统中常用的额定电压等级有110kV、35kV、10kV、6kV、3kV、380/220V,电压等级是根据国民经济发展的需要、技术经济的合理性以及电气设备的制造水平等因素决定的。

电力系统的主要电气设备有发电机、变压器、电网(线路)和用电设备,考虑到电气设备本身和线路上的电压损失,同一电压等级下各类设备的额定电压稍有不同。

一般而言,用电设备的额定电压等同于电网的额定电压,发电机的额定电压高于电网额定电压5%,变压器一次侧额定电压等于电网额定电压或高于电网额定电压5%,而变压器二次侧额定电压则高于电网额定电压5%或10%。

1-3统一规定各种电气设备的额定电压有什么意义?答:电压等级是否合理直接影响到供电系统设计在技术和经济上的合理性。

合理地规范标准,有利于电网的规范化管理、电气设备的标准化设计制造以及设备互换使用。

1-4 如下图所示的电力系统,标出变压器一、二次侧和发电机的额定电压。

题1-4图答:额定电压选择如下:(1)发电机的额定电压高于电网额定电压5%,故为10.5kV。

工矿供电_河南理工大学中国大学mooc课后章节答案期末考试题库2023年

工矿供电_河南理工大学中国大学mooc课后章节答案期末考试题库2023年

工矿供电_河南理工大学中国大学mooc课后章节答案期末考试题库2023年1.由于线路有()和(),当电流流过线路时,会产生电能损耗。

参考答案:电阻_电抗2.电焊机属于短期工作制的设备。

参考答案:错误3.用电设备的额定电压和电网的额定电压一致。

参考答案:正确4.计算冲击电流的作用()参考答案:动稳定校验5.校验限时电流速断保护的灵敏度时,灵敏系数的校验点为()参考答案:本线路末端6.高压集中补偿是将高压电容器组集中装设在工厂变配电所的()kV母线上。

参考答案:6~107.电流互感器一次电流在额定电流范围内增大时()参考答案:电流互感器的比差减小,相位差减小8.35kV及以下线路,需要全线装设避雷线。

()参考答案:错误9.电压互感器的一次额定电压应等于()参考答案:所在电网的额定电压10.支柱绝缘子的选择不应考虑哪些因素()参考答案:额定电流11.对一级负荷供电电源的要求错误的是()。

参考答案:双回路供电12.井下中央变电所的电源至少要( )条电缆。

参考答案:213.电力变压器二次侧供电线路较长时的额定电压()。

参考答案:高于同级电网额定电压10%14.计算周期工作制设备容量时,必须转换到统一的暂载率下。

按同一周期内相同()条件来进行换算。

参考答案:发热15.已知某机修车间的金属切削机床组,拥有380V的三相电动机7.5kW3台,试计算其有功负荷()kW(Kd=0.2 cosφ= 0.5 tanφ=1.73)参考答案:4.516.现代高压开关电器中,广泛采用以下几种方法灭弧()参考答案:采用特殊材料做灭弧触头_利用气体与液体吹弧_多采用多断口灭弧_利用灭弧介质17.三相短路电流与两相短路电流满足下列哪种关系()参考答案:√3/218.选择导线截面时,导线实际电压损失可以大于允许的电压损失。

参考答案:错误19.下列电器中,不需要进行热稳定校验的电器是()参考答案:电压互感器20.计算吊车电动机组的容量时,要求持续率统一换算到()参考答案:25%21.标么制中基准电压的选择原则是()参考答案:采用平均额定电压22.导线当通过最大负荷电流时产生的发热温度,可以超过最高允许温度。

最新供电技术习题及答案

最新供电技术习题及答案

供电技术习题及答案第一章供电系统习题(各题后括号中的“*”,“∆”和“+”分别表示解答,提示和不给答案三种形式) 1-1 简述供电可靠性的含义,作用及衡量标准。

(*)1-2 什么叫电气设备的额定电压?电力系统为什么要采用多种电压等级?电气设备在高于或低于其额定电压下工作会出现什么问题?(*)1-3 试分析电力系统与供电系统,输电与配电之间的差别。

(∆)1-4 简述双回路与环形供电系统,放射式与干线式供电系统的优缺点及其应用范围。

1-5 什么叫桥式结线?试述各种桥式结线的优缺点及其应用范围。

(*) 1-6 确定供电系统时,应考虑哪些主要因素?为什么? (△)1-7 电力系统中性点接地方式有哪几种类型? 各有何特点?(*)1-8 在消弧线圈接地系统中,为什么三相线路对地分布电容不对称,或出现一相断线时,就可能出现消弧线圈与分布电容的串联谐振? 为什么一旦系统出现这种串联谐振,变压器的中性点就可能出现高电位?(*)思考题选答1-1 所谓供电可靠性,就是供电系统及其设备、元件等在规定的运行条件下和预期工作寿命阶段,能满意地完成其设计功能的概率。

一般用每年用户不停电时问的概率值(从零到1)或百分值(0~100%)来衡量一个供电系统或设备的可靠性。

可靠性是供电系统的一项重要指标,也是电力负荷分级的基本依据。

在设计供电系统时就要根据负荷对供电可靠性的要求程度,合理地选择供电电源和确定供电方案。

另外,通过对一个实际供电系统可靠性的研究和分析,可以对系统的改进甚至对主要设备的设计制造提供充分的依据。

1-2 所谓额定电压,就是使发电机、变压器等电气设备在正常运行时获得最佳经济效果的电压。

额定电压是电气设备在设计、制造和使用中的重要参数。

在电气工程中,电力网的额定电压应与电气设备的额定电压相对应,并且已经标准化,系列化。

电力系统采用多种电压等级是基于以下四种情况;1)目前,我国发电机的额定电压为6.3 、10.5或15.75kV (少数大容量发电机为24kV) 等。

(完整版)供配电技术复习题及答案

(完整版)供配电技术复习题及答案

供配电技术复习题及答案第一章1、平均额定电压的应用场合为A.受供电设备B.线路C.变压器D.以上全部2、电能的质量标准是C.电压、电流、波形D.电压、电流、功率因数3、国家标准GB12325-90《电能质量?供电电压允许偏差》规定:10kV及以下三相供电电压允许偏差为A.?10%B.?7%C.?5%,7% ,10%4、人们俗称的“地线”实际上是A.中性线B.保护线C.保护中性线D.相线5、如果系统中的N线与PE线全部分开,则此系统称为()系统。

A.TN-CB.TN-SC.TN-C-SD.TT6中性点不接地的电力系统当发生单相接地时,正常相对地电压A.升高为原来的3倍B.降低为原来的3倍C.降低为原来的倍D.升高为原来的倍7、我国110kV及以上的超高压系统的电源中性点,通常采用运行方式为A.不接地B.直接接地C.经消弧线圈接地D.随便8、我们通常以()为界线来划分高压和低压。

A.1000VB.220VC.380VD.1000KV9、从供电的角度来说,凡总供电容量不超过()的工厂,可视为小型工厂。

A.500kVAB.100kVAC.5000kVD.1000kV第二章测试题:1、如果中断供电将在政治、经济上造成较大损失的称为A. 一级负荷B. 二级负荷C. 三级负荷D. 保安负荷2、南方某厂的夏日负荷曲线上P占的时间为10h,冬日负荷曲线上P占的时间11为2h,则年负荷曲线上P占的时间为1A.12hB.2330hC.2050hD.4380h3、某厂的年最大负荷为1752kW,T为4000h则年平均负荷为maxA.800kWB.19200kWC.1752kWD.159.87kW4、某电焊变压器铭牌额定容量S=42KVA暂载率£ %=60功率因数N NCOS)=0.62 , n =0.85,给该电焊变压器供电的支线负荷P为N CA.20.2kWB.40.34kWC.23.76kWD.47.46kW5、某工厂全年用电量为:有功电度600万度,无功电度7480万度,则该厂的平均功率因数为A.0.78B.0.62C.0.56D.0.4446、某厂全年用电量为800X 10kW.h,原功率因数为0.67,现欲补偿到0.9,则装设BW--10.5--14--1 型电容器个数为A.41 个B.35.6 个C.36 个D.42 个7、变压器的有功功率损耗由___两部分组成A. 有功损耗和无功损耗B. 铁损和铜损C. 电阻损耗和电抗损耗D. 以上都不对8、满负荷的负荷指的是。

供电技术试题A卷试卷及答案

供电技术试题A卷试卷及答案

中国矿业大学徐海学院2007~2008学年第2学期《供电技术》试卷(A)卷考试时间:120分钟考试方式:闭卷学院班级姓名学号一、填空题(本题共25分,每空1分)1、短路电流中产生非周期分量的原因是(1),当(2)时短路的暂态过程结束。

2、去游离的两种方式是(3)和(4)。

3、按短路条件校验电气设备的动、热稳定以及开关开断能力时,一般按(5)验算。

4、保护装置的可靠动作系数应该用(6)校验。

5、电力系统继电保护的基本要求是(7)、(8)、(9)、(10)。

6、内桥接线适用于(11)故障相对多,而(12)故障相对少的场合。

7、电网中性点接地方式有(13)、(14)、(15)、(16)。

8、变压器常用的保护种类有(17)、(18)、(19)、(20)。

9、电流互感器与电流继电器的接线方式包括(21)、(22)、(23)。

10、隔离开关不能切断大负荷电流是因为它没有装设(24)。

11、变电所防护感应雷的措施是(25)。

二、判断题(共10分,每题1分)()1、变压器的额定电压与所在电力网的额定电压等级是相等的。

()2、断路器与隔离开关在操作时应严格遵守倒闸操作的规定,分闸时先分断路器,合闸时先合隔离开关。

()3、中性点经消弧线圈接地的系统,在发生单相接地故障后,允许继续运行不超过2小时。

()4、大接地短路电流系统供电可靠性方面比小接地短路电流系统有明显的优越性。

()5、电压互感器二次侧不能短路运行。

()6、保护接地就是将平时不带电而在绝缘损坏时可能带电的电气设备的金属外壳接地。

()7、带电质点的复合,就是触头间电弧中正负带电质点(即正离子与电子)重新结合为中性质点。

()8、电弧由热游离产生,碰撞游离维持。

()9、阀型避雷器与被保护设备之间的电气距离是越远越好。

()10、电网中广泛采用过电流保护作为本线路的主保护,利用电流速断保护作为本线路和相邻元件的后备保护。

三、选择题(共10分,每题1分)1、小接地电流系统所用的电气设备的相对地绝缘水平应按_____考虑。

供电技术试题A卷试卷及答案

供电技术试题A卷试卷及答案

中国矿业大学徐海学院2007~2008学年第2学期《供电技术》试卷(A)卷考试时间:120分钟考试方式:闭卷学院班级姓名学号一、填空题(本题共25分,每空1分)1、短路电流中产生非周期分量的原因是(1),当(2)时短路的暂态过程结束。

2、去游离的两种方式是(3)和(4)。

3、按短路条件校验电气设备的动、热稳定以及开关开断能力时,一般按(5)验算。

4、保护装置的可靠动作系数应该用(6)校验。

5、电力系统继电保护的基本要求是(7)、(8)、(9)、(10)。

6、内桥接线适用于(11)故障相对多,而(12)故障相对少的场合。

7、电网中性点接地方式有(13)、(14)、(15)、(16)。

8、变压器常用的保护种类有(17)、(18)、(19)、(20)。

9、电流互感器与电流继电器的接线方式包括(21)、(22)、(23)。

10、隔离开关不能切断大负荷电流是因为它没有装设(24)。

11、变电所防护感应雷的措施是(25)。

二、判断题(共10分,每题1分)()1、变压器的额定电压与所在电力网的额定电压等级是相等的。

()2、断路器与隔离开关在操作时应严格遵守倒闸操作的规定,分闸时先分断路器,合闸时先合隔离开关。

()3、中性点经消弧线圈接地的系统,在发生单相接地故障后,允许继续运行不超过2小时。

()4、大接地短路电流系统供电可靠性方面比小接地短路电流系统有明显的优越性。

()5、电压互感器二次侧不能短路运行。

()6、保护接地就是将平时不带电而在绝缘损坏时可能带电的电气设备的金属外壳接地。

()7、带电质点的复合,就是触头间电弧中正负带电质点(即正离子与电子)重新结合为中性质点。

()8、电弧由热游离产生,碰撞游离维持。

()9、阀型避雷器与被保护设备之间的电气距离是越远越好。

()10、电网中广泛采用过电流保护作为本线路的主保护,利用电流速断保护作为本线路和相邻元件的后备保护。

三、选择题(共10分,每题1分)1、小接地电流系统所用的电气设备的相对地绝缘水平应按_____考虑。

供电技术习题及答案

供电技术习题及答案

1
2
3
1
2
2
图 1-1 直联型干线式线路

1-2 串联型干线式线路
1-5 对于具有两回电源进线,两台降压变压器
的矿井终端总降压变电所可采用桥式结线。它实
质上是用一座由一台断路器和两台隔离开关横
联跨接的“桥”,来联接两个 35~110kV“线路 一一变压器组”的高压侧,从而用较少的断路器 组成一个可靠性较高的,操作灵活的双回路变、 配电系统。
电气设备在低于额定电压或规定的范围内 运行时,照明负荷的照度及效率降低;感应电动 机输出功率降低,电流增加、温度升高,大大影 响其使用寿命;线路及变压器由于要输送同样的 功率,电流必然增大,结果二者的损耗都增加, 输送效率大大降低。
1-3 提示:从服务对象、电压等级、供电距离、 供电容量等四方面考虑。
1-8 如图 1-3 所示,为变压器中性点经消弧 线圈 L 接地的供电系统。当三相线路对地分布电 容不对称或出现一相断线时,线路参数不再是对
称的,因此负载中性点将发生位移,导致 0 点与 0'点之间出现电位差。由于线路参数的变化使 C
与 L 的关系恰好符合公式L1/C 0时,在电压 UOO
´的作用下,线路对地回路将发生消弧线圈与对 地分布电容的串联谐振。回路一旦出现串联谐
桥式结线根据跨接桥横联位置的不同,可分为 内桥、外桥和全桥三种。
1.内桥结线 这种接线的跨接桥靠近变压器侧,桥断路器装 在线路断路器之内,变压器回路仅装隔离开关, 由三台断路器构成“ ”形,故称为内桥。内桥 结线提高了变电所供电的可靠性,倒换线路操作 方便,设备投资与占地面积较少,缺点是倒换变 压器和扩建成全桥不如外桥方便,故适用于进线 距离长,线路故障多,变压器切换少,高压侧无 穿越功率的终端变电所。 2.外桥结线 这种接线的跨接桥靠近线路侧,桥断路器装在 变压器断路器之外,进线回路仅装隔离开关,由 三台断路器构成“ ”形,故称外桥。外桥结线 倒换变压器操作方便,易于过渡到全桥结线,且 投资少,其运行的灵活性与供电的可靠性和内桥 结线类似;它的缺点是倒换线路不方便,故适用

供电技术试题.doc

供电技术试题.doc

供电技术试题第一早一、填空题1、工厂供电的基本耍求:23力系统、中性点直接接地或低阻接地的电力系统。

4、低压配电系统的接地型式有TN系统接地型式、TT系统接地型式和IT系统接地型式。

56、衡量电能质量的基本参数:频率、电压7二、选择题,每题3分,共15分。

1、具冇总降压变电所的工厂供电系统的进线电压,厂区高压配电电压以及车间1000V以下的电压等级分别为(A )A、35~220KV, 6T0KV, 220/380 VB、1CT35KV, 3~6KV, 220/380VC、35~220KV, 3~6KV, 380/660 VD、110~220KV, 10~35KV, 220/380V2、电力变压器二次侧的额定电压比电网电压高(C )A、2.5%B、5% C>10%D、5% 或10%3、发电机的额定电压一般高于同级电网电压(B )A、2.5%B、5%C、10% D、5% 或10%4、 -------------------------------------------------------- 中性点不接地系统发生单相接地故障后,故障相电压为 ------------- , 非故障相电压为 ---------------- ,系统线电压 ................ ,故障相接地电容电流为正常吋的------- ---- ——倍(D)。

A、0,原来的倍,变为相电压,2倍B、0,不变,变为相电压,倍C、0,不变,不变,3倍D、0,原來的倍,不变,3倍5、在电力系统中通常衡量电能质量的两个基本参数是(A )A.电压和频率B.电压和电流C.冇功损耗与无功损耗D.平均负荷与可靠性三、判断题:1、工厂供电系统的基本要求是安全、可靠、优质、经济。

(V )2、电网(线路)的额定电压是始端与末端电压的算术平均值。

(V )四、综合题2、电压调整的措施(1)调压型变压器(2)减少系统阻抗(3)改变系统运行方式(4)三相负荷均衡(5)无功功率补偿。

河南理工大学供电技术试卷及

河南理工大学供电技术试卷及

河南理工大学 2006-2007 学年第 2 学期《供电技术》试卷一一、填空(本题 20分)1、三相交流电力系统中,作为供电电源的发电机和变压器的中性点运行方式有:2、电力负荷按其对供电可靠性的要求及中断供电在政治上、经济上造成的损失或影响分为3类。

一类负荷供电方式为_______________;二类负荷应由_______________供电;三类负荷由_______________供电。

河南理工大学用电负荷属于______级负荷。

3、供电系统电能质量的主要指标有。

4负荷计算的用途。

5、负荷曲线按时间分:。

6、短路电流计算的目的:。

7、对称分量法的实质是:。

8、继电保护的作用和任务:。

9、电力变压器一般配置的主保护装置有哪些:。

10、电流继电器的返回系数是指:。

二、名词解释(本题 20分)1、计算负荷2、无限大容量系统3、保护“四性”4、电力系统最大运行方式5、小电流接地系统三、问答题(本题28 分)1、短路会产生的危害有哪些?短路有几种形式?(6分)2 、试述电力系统三相不对称故障计算方法的总体思路(6分)3 、电力变压器差动保护的工作原理。

(8分)4、三段式相间短路电流保护原理及评价?(8分)四、根据图示变压器1T、线路2WL和4WL的额定电压,确定发电机G、变压器2T和3T、线路1WL和3WL的额定电压。

(10分)五、一机修车间的380V线路上,接有金属切削机床电动机20台共50kW,其中较大容量电动机有7.5kW2台,4kW2台,2.2kW8台;另接通风机1.2kW2台;电阻炉1台2kW。

试求计算负荷(设同时系数K∑p、K∑q均为0.9)。

(10分)附录表1:用电设备组的需要系数及功率因数值用电设备组名称需要系数Kdcosφtangy冷加工机床0.2 0.5 1.73 通风机、水泵、空压机及电动发电机组电动机0.8 0.8 0. 75 电弧熔炉0.9 0.87六、试求图示无限大容量供电系统K点发生三相短路时的短路电流和短路容量。

河南理工大学现代供电技术总结第一章 供电系统

河南理工大学现代供电技术总结第一章  供电系统

第1章供电系统第一节电力系统基础一、电力系统发电厂一般建在燃料、水力等丰富的地方,与用户距离一般很远。

为降低输电线路的电能损耗,发电厂的电能经过升压变压器再经输电线路传输(高压输电);经高压输电线路送到距用户较近的降压变电所,经降压分配给用户。

连接发电厂和用户之间的环节称电力网,由各级变电所和电力线路组成。

发电厂、电力网和用户组成的统一整体称为电力系统,起着电能生产、变换、输送、分配和消费的作用。

一次系统(高电压):在工程实际中,常把发电、输变电和配电等环节叫做一次系统。

二次系统(低电压):保证一次系统安全/可靠/经济运行的信息系统及其操作机构。

包括继电保护、测量和调度等环节。

供配电系统工厂供配电系统由总降压变电所、高压配电线路、车间变电所、低压配电线路及用电设备组成。

1.总降压变电所:总降压变电所负责将35~110kV的外部供电电压变换为6~10kV的厂区高压配电电压,给厂区各车间变电所或高压电动机供电。

2.车间变电所:车间变电所将6~10kV的电压降为380/220V,再通过车间低压配电线路,给车间用电设备供电。

3.配电线路:配电线路分为厂区高压配电线路和车间低压配电线路。

主要电气设备符号电力变压器(T)隔离开关(QS)不允许带电流操作负荷开关(QL) 只能分断工作电流断路器(QF) 能分断任何电流电流互感器(TA) 相当于一个电流源,二次最大输出电流为5A,为电流表、功率表、电度表等提供电流。

电压互感器(TV) 相当于一个小型变压器,二次最高输出100V标准电压。

母线(WB) 是解决一个电源与多个负荷之间供电的好办法,又叫汇流排。

在原理上母线是电路上的一个电气接点,起着接受、集中和分配电能的作用。

二、电力负荷的分类及对供电的要求级别一级二级三级停电影响人身伤亡,重大设备损坏,政治经济上重大损失政治、经济造成较大损失,设备局部损坏大量减产等不属于一、二级的负荷允许停电时间备用电源投入时间,特别重要负荷不允许停电允许短时停电几分钟停电影响不大对供电电源要求两个独立电源供电双回路供电无特殊要求举例炼钢厂的炼钢炉、医院、人民大会堂纺织厂,化工厂电力系统运行应满足的基本要求1.安全:包括设备安全及人身安全2.可靠: 保证不间断的供电3.优质:电能质量4.经济:电厂煤耗、电网网损、节约用电三、 电力系统的额定电压电气设备的额定电压,就是能使电气设备长期运行时获得最好经济效果的电压。

供电技术习题答案.doc

供电技术习题答案.doc

Sc 应N89.01VJxO.38=135.2供电技术计算题答案第二章习题(P58)2-16解:查P15表2-2得拖拉机单位产品耗电量为5000-8000kW.H取W=8000 kW.H则=8000x1000 = 8x1()7 研y.H查p233附表五可知拖拉机厂的有功负荷年利用小时数为T max =4960小时w w有Tgx = —~ 所以P/n = -- :Pjn=篇T6129用2-17 解:冷加工机床:k cll =0.16, tancpi =1-73 , P cl =k dl x^P N =0.16x260 = 41.6 (kw),Q ci = P ci tan^Y = 41.6x1.73 = 71.97行车:k d2 = 0.15 , = 1.73 ,Pn =kd2 x' P N =k d2 x2VFc x P N =0.15x2x70^5x5.1 = 0.593 ( kw ) ,Q C2=Pc2 tan<p2 = 0.593x1.73 = 1.025通风机:上』3=0.85, tan(^i =0.62 , % =% x' P N=0.85X5=4.25 (kw),QC3=P c3 tan(^)3 = 4.25x0.86 = 2.635电焊:k,d4 = 0.35 ,tan(p4 =1.33 ,Pc4 = kd4 x > P N = k d4 x V FC x P N = 0.35 x7o.66 x 10.5 = 2.986 ( kw ) ,Q C4=Pc4 tan(p4 = 2.986x 1.33 = 3.971取Kg =0.95,则P, = " x P d = 0.95 x (41.6 + 0.593 + 4.25 + 2.986) = 46.96 (kw)Q c =Kf = 0.95(71.97 +1.025 + 2.635 + 3.971) = 75.62+Q: = A/46.962 +75.622 = 89.012-25 解:解:/' = =^g=ioi.o4, I[jc =^^ = ^P_ = 43.3AB』3U N V3xl0 』3U N V3xl0架空线:查附表9可得,应选25mm2的铝胶线。

河南理工大学电力电子技术往年试卷全

河南理工大学电力电子技术往年试卷全

2011学《电力电子技术》试卷(A卷)考试方式:闭卷本试卷考试分数占学生总评成绩的70 %复查总分总复查人一、填空题(20分)1、三相桥式全控整流电路为确保电路在合闸启动过程中或电流断续时电路的正常工作,须保证同时导通的两只晶闸管均有触发脉冲,为此,触发脉冲必须脉冲或脉冲。

2、电力电子技术是技术。

3、常见全控器件主要有、、。

4、常见换流方式有换流、换流、换流、换流。

5、交流电源副边相电压为U2,不考虑安全裕量,在单相整流电路中,晶闸管的额定电压为。

三相整流电路中,晶闸管的额定电压为。

6、带平衡电抗器的双反星形电路中,变压器接成双反星形的目的是,平衡电抗器的作用是。

7、电力电子电路中过电压采用措施抑制是最为常见的,过电流采用是较为常见的措施。

二、问答题(32分)1、若晶闸管在有触发脉冲时导通,脉冲消失后自行关断,是何原因?2、什么叫有源逆变,有源逆变的条件是什么?3、PWM控制的基本原理是什么?4、变压器漏感对整流电路有什么影响?5、什么叫失控现象,如何避免(以单相半控桥为例分析)6、电力电子技术有哪些典型应用?7、电压型逆变电路有什么特点?8、常见触发电路有哪几种,各有什么特点?三、分析与做图(30分)1、分析下面升压斩波电路的工作原理,假设L和C值很大,写出负载上输出电压的表达式,该电路为何能够实现升压?(8分)2、三相半波电路中,阻感负载,控制角为30度,画出整流的主电路结构、输出电压和1号晶闸管两端的电压波形。

(14分)3、分析下图无源逆变电路的变频原理,画出负载上输出电压的波形,说明VD的作用。

(8分)四、计算题(18分)1、单相桥式半控整流电路带续流二极管,wl>>R,若变压器次级相电压有效值为200V、控制角为30度,R=10Ω。

(1)计算输出整流电压和电流的平均值;(2)计算通过晶闸管、整流管、续流二极管的电流有效值。

(9分)2、三相全控桥变流器,工作在β=60度,有源逆变工作状态,U2=200V,R=1Ω,L=∞,E M=-300V,求U d,I d,I VT的值,此时送回电网的有功功率是多少,功率因数是多少?(9分)2009-2010 学年第一学期《电力电子技术》试卷(A卷)一、问答题(每题4分,共40分)1、什么叫电力电子技术,主要应用在什么领域?2、常见全控器件有几种,每种器件各有什么特点?3、三相桥式全控整流电路对触发脉冲的相位和宽度有何要求?4、单福桥式全控整流电路、三相桥式全控整流电路中,当负载分别为电阻负载或电感负载时,要求的晶闸管移相范围分别是多少? 晶闸管承受的最大电压为多少?5、什么是逆变失败,如何防止逆变失败?6、变频电路有几种结构,各有什么优缺点?7、电流型逆变电路的特点是什么?8、使晶闸管导通的条件是什么?怎样才能使晶闸管由导通变为关断?9、单相桥式全控整流电路,其整流输出电压中含有哪些次数的谐波?其中幅值最大的是哪一次?变压器二次侧电流中含有哪些次数的谐波?其中主要的是哪几次?10、带平衡电抗器的双反星形电路中,双反星形和平衡电抗器的作用分别是什么?二、分析与作图(40分)1、分析下面直流斩波电路的工作原理,画出负载上输出电压的波形并写出输出电压的表达式;当负载为电机负载时,该电路的结构应在原来的基础上增加一些什么元件,如何连接?(10分)2、分析下图无源逆变电路的变频原理,画出负载上输出电压和电流波形,说明VD的作用。

河南理工大学供电技术试题A卷试卷及答案

河南理工大学供电技术试题A卷试卷及答案

试题三一、填空题(本题共25分,每空1分)1、短路电流中产生非周期分量的原因是(1),当(2)时短路的暂态过程结束。

2、去游离的两种方式是(3)和(4)。

3、按短路条件校验电气设备的动、热稳定以及开关开断能力时,一般按(5)验算。

4、保护装置的可靠动作系数应该用(6)校验。

5、电力系统继电保护的基本要求是(7)、(8)、(9)、(10)。

6、内桥接线适用于(11)故障相对多,而(12)故障相对少的场合。

7、电网中性点接地方式有(13)、(14)、(15)、(16)。

8、变压器常用的保护种类有(17)、(18)、(19)、(20)。

9、电流互感器与电流继电器的接线方式包括(21)、(22)、(23)。

10、隔离开关不能切断大负荷电流是因为它没有装设(24)。

11、变电所防护感应雷的措施是(25)。

三、选择题(共10分,每题1分)1、小接地电流系统所用的电气设备的相对地绝缘水平应按_____考虑。

A相电压; B线电压; C过电压。

2、某相产生冲击短路电流的条件是________发生三相短路。

A 短路前电路空载且该相电动势过最大值瞬间;B 短路前电路满载且该相电动势过最大值瞬间;C 短路前电路空载且该相电动势过零值瞬间;D 短路前电路满载且该相电动势过零值瞬间。

3、低压电网常采用380/220V三相四线制系统供电,最主要是考虑______需要。

A 接零保护;B 照明和动力共用一个系统;C 降低设备绝缘水平。

4、电力系统发生短路时,电路发生的变化是_______。

A 电流增大而电压下降;B电压升高而电流减少;C阻抗增大而电压降低。

5、当有电流在接地点流入地下时,电流在接地点周围土壤中产生电压降,人在接地点周围,两脚之间出现的电压称为。

A跨步电压; B跨步电势; C临界电压; D故障电压6、隔离开关最主要的作用是________。

A 进行倒闸操作;B 切断电气设备;C 使检修设备和带电设备隔离。

7、变电所防护直击雷的措施是_______。

供电技术试题A卷试卷及答案

供电技术试题A卷试卷及答案

中国矿业大学徐海学院2007~2008学年第2学期《供电技术》试卷(A)卷考试时间:120分钟考试方式:闭卷学院班级姓名学号一、?填空题(本题共25分,每空1分)1、短路电流中产生非周期分量的原因是(1),当(2)时短路的暂态过程结束。

2、去游离的两种方式是(3)和(4)。

3、按短路条件校验电气设备的动、热稳定以及开关开断能力时,一般按(5)验算。

4、保护装置的可靠动作系数应该用(6)校验。

5、电力系统继电保护的基本要求是(7)、(8)、(9)、(10)。

6、内桥接线适用于(11)故障相对多,而(12)故障相对少的场合。

7、电网中性点接地方式有(13)、(14)、(15)、(16)。

8、变压器常用的保护种类有(17)、(18)、(19)、(20)。

9、电流互感器与电流继电器的接线方式包括(21)、(22)、(23)。

10、隔离开关不能切断大负荷电流是因为它没有装设(24)。

11、变电所防护感应雷的措施是(25)。

二、?判断题(共10分,每题1分)()1、变压器的额定电压与所在电力网的额定电压等级是相等的。

()2、断路器与隔离开关在操作时应严格遵守倒闸操作的规定,分闸时先分断路器,合闸时先合隔离开关。

()3、中性点经消弧线圈接地的系统,在发生单相接地故障后,允许继续运行不超过2小时。

()4、大接地短路电流系统供电可靠性方面比小接地短路电流系统有明显的优越性。

()5、电压互感器二次侧不能短路运行。

()6、保护接地就是将平时不带电而在绝缘损坏时可能带电的电气设备的金属外壳接地。

()7、带电质点的复合,就是触头间电弧中正负带电质点(即正离子与电子)重新结合为中性质点。

()8、电弧由热游离产生,碰撞游离维持。

()9、阀型避雷器与被保护设备之间的电气距离是越远越好。

()10、电网中广泛采用过电流保护作为本线路的主保护,利用电流速断保护作为本线路和相邻元件的后备保护。

三、?选择题(共10分,每题1分)1、小接地电流系统所用的电气设备的相对地绝缘水平应按_____考虑。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

河南理工大学 2006-2007 学年第 2 学期《供电技术》试卷一一、填空1、三相交流电力系统中,作为供电电源的发电机和变压器的中性点运行方式有:2、电力负荷按其对供电可靠性的要求及中断供电在政治上、经济上造成的损失或影响分为3类。

一类负荷供电方式为_______________;二类负荷应由_______________供电;三类负荷由_______________供电。

河南理工大学用电负荷属于______级负荷。

3、供电系统电能质量的主要指标有。

4负荷计算的用途。

5、负荷曲线按时间分:。

6、短路电流计算的目的:。

7、对称分量法的实质是:。

8、继电保护的作用和任务:。

9、电力变压器一般配置的主保护装置有哪些:。

10、电流继电器的返回系数是指:。

二、名词解释计算负荷1、无限大容量系统2、保护“四性”3、电力系统最大运行方式5、小电流接地系统三、问答题(本题28 分)1、短路会产生的危害有哪些?短路有几种形式?(6分)2 、试述电力系统三相不对称故障计算方法的总体思路(6分)3 、电力变压器差动保护的工作原理。

(8分)4、三段式相间短路电流保护原理及评价?(8分)五、一机修车间的380V线路上,接有金属切削机床电动机20台共50kW,其中较大容量电动机有7.5kW2台,4kW2台,2.2kW8台;另接通风机1.2kW2台;电阻炉1台2kW。

试求计算负荷(设同时系数K∑p、K∑q均为0.9)。

(10分)附录表1:用电设备组的需要系数及功率因数值用电设备组名称需要系数Kdcosφtangy冷加工机床0.2 0.5 1.73通风机、水泵、空压机及电动发电机组电动机0.8 0.8 0. 75电弧熔炉0.9 0.87 0.57《供电技术》试卷二一、填空(本题20分,每空0.5分)1.供电系统是电力系统在工厂内部的供电系统,它由_______________、_______________、_______________、_______________和_______________组成。

变电所的任务是_______________、_______________和_______________。

2.防直击雷的设备主要有_______________、_______________和_______________。

防雷电侵入波的设备是_______________。

3.供电系统变电所常用的主接线形式有________________________、_______________、和_______________。

供电系统高低压配电系统的常用接线方式有_______________、_______________和_______________。

4.电流互感器一次线圈______于一次电路内,二次线圈与测量仪表或继电器的电流线圈________。

其工作时,二次回路接近于_______________状态。

在使用时应注意_______________、_______________和_______________。

5.按接地的目的不同,接地可分为_______________、_______________和_______________。

系统中性点接地属_______________接地,电气设备正常不带电金属外壳接地属_______________接地,防雷设备接地属_______________接地。

6.过电流保护装置由_______________满足选择性要求,它的保护范围是_______________和_______________。

瞬时电流速断保护装置由_______________满足选择性要求,它的保护范围只是被保护线路首端的一部分,称为_______________,被保护线路末端的一部分保护装置不能保护,称为_______________。

7.在灯光监视的断路器控制线路中,红灯发平光表示_______________又表示_________________________;红灯发闪光表示_______________又表示______________________________。

8.电力负荷按其对供电可靠性的要求及中断供电在政治上、经济上造成的损失或影响分为3类。

一类负荷应由_______________供电;二类负荷应由_______________供电;三类负荷由_______________供电。

9.无限大容量系统发生三相短路, 其短路电流的周期分量______不变,短路电流的非周期分量按_______________衰减,最终为零。

二、选择题(10分,每题2分)1.以三类负荷为主的某机械厂,经技术经济比较总降变电所选用二台主变,其总降变电所主接线应选用_______。

A 一次侧单母线不分段接线,二次侧单母线分段接线B 一次侧单母线分段接线,二次侧单母线分段接线C 一次侧线路-变压器组接线,二次侧单母线不分段接线D 一次侧桥式接线,二次侧单母线分段接线2.380V线路用熔断器作短路保护,已知线路最大工作电流44A,线路导线允许电流48A,(导线短时过载系数1.5),上级熔断器熔体额定电流100A,现选择熔断器额定电流80A,熔体额定电流应选(熔体额定电流规格100,80,60,50,40.,30A)_______。

A 30AB 40AC 50AD 60A3.某车间起重机的额定容量为48.6kW,暂载率ε=60%,该起重机的设备容量为_______。

A 48.6kWB 59.53kWC 75.29kWD 37.64kW4.某元件电抗在基准容量S d和基准电压U d下的标幺值电抗为X*,若基准电压不变,基准容量扩大n倍,其标幺值电抗为_______。

A X*B X*/nC nX*D n2X*5.备用电源自动投入装置允许动作次数是_______。

A 没有限制B 3次C 2次D 1次三、问答题(本题28 分)1、短路会产生的危害有哪些?短路有几种形式?(6分)2 、试述电力系统三相不对称故障计算方法的总体思路(6分)3 、电力变压器差动保护的工作原理。

(8分)4、三段式相间短路电流保护原理及评价?(8分)四、(本题10分)根据图示变压器1T、线路2WL和4WL的额定电压,确定发电机G、变压器2T 和3T、线路1WL和3WL的额定电压。

()五(本题10分)已知某机修车间的金属切削机床组,有电压为380V的电动机30台,其总的设备容量为120kw。

试求其计算负荷。

用电设备组名称需要系数Kdcosφtangy冷加工机床0.2 0.5 1.73通风机、水泵、空压机及电动发电机组电动机0.8 0.8 0. 75电弧熔炉0.9 0.87 0.57六、某用户全年耗电量为有功电度800万度,无功电度700万度,三班制连续生产,试求:(1)该用户的平均有功功率,平均无功功率;(2)该用户的平均功率因数?(7分)七、试求图示无限大容量供电系统K点发生三相短路时的短路电流、冲击短路电流和短路容量及流经变压器2T高压侧的短路电流。

(15分)供电技术课程试卷一参考答案和评分标准一、填充题(20分,每空0.5分)1.中性点直接接地、中性点不接地(中性点经消弧线圈接地) 2分2.双电源、双回路、单电源二级 2分3.电压(偏差、电压波动和闪变)、波形、频率、供电可靠性1.5分4.供电系统电气设备选择、继电保护整定选择仪表量程 3分5.日(周、旬、月、年) 3分6. 1. 正确地选择和校验各种电器设备2. 计算和整定保护短路的继电保护装置3.电力系统短路试验、故障分析、稳定控制措施制定的依据4.网络结构规划、设计的依据 3分7.叠加法 2分8.自动、迅速、有选择地将故障设备切除;反映不正常状态,发出报警信号、减负荷或者跳闸。

2分9.瓦斯保护、横差保护10、动作电流/返回电流 1分二、简答题(20分, 每题4分)1、计算负荷是指年最大平均负荷,记为Pca。

用途:选择导线及电气设备容量。

2、指电压大小、频率在任何扰动下均不变的内阻为零的交流电源。

3、对动作于跳闸的继电保护,在技术上一般应满足四个基本要求:选择性、速动性、灵敏性、可靠性。

即保护四性。

4、系统阻抗最小、短路电流最大时的运行方式。

5、中性点不接地或经消弧线圈接地系统,接地短路时因无法构成接地回路,接地电流很小。

三、问答题1. 短路产生很大的热量,导体温度升高,将绝缘损坏。

0.5分2. 短路产生巨大的电动力,使电气设备受到机械损坏。

0.5分3. 短路使系统电压降低,电流升高,电器设备正常工作受到破坏。

0.5分4. 短路造成停电,给国民经济带来损失,给人民生活带来不便。

0.5分5. 严重的短路将电力系统运行的稳定性,使同步发电机失步。

0.5分6. 单相短路产生的不平衡磁场,对通信线路和弱电设备产生严重的电磁干扰。

0.5分三相交流系统的短路的种类主要有三相短路、两相短路、单相短路和两相接地短路。

3 分2、电力系统故障可以采用迭加原理进行分析,即对于三相参数对称(一致)的电力系统,当外加不对称电源时,可以将该电源分解为正序、负序、零序三种分量,分别求解,然后将结果相加即为整个系统的解。

共6分3、将元件两端电流互感器按差接法连接,正常运行或外部故障时,流入继电器的电流为两侧电流差,接近零;内部故障时,流入继电器的电流为两侧电流和,其值为短路电流,继电器动作。

将此原理应用于变压器,即为变压器差动保护共8分4、定义:有电流速断保护(电流Ⅰ段)限时电流速断保护(电流Ⅱ段)定时限过电流速断保护(电流Ⅲ段)相互配合共同构成一套保护装置。

Ⅲ段式电流保护评价选择性:在单测电源辐射网中,有较好的选择性(靠IdZ、t),但在多电源或单电源环网等复杂网络中可能无法保证选择性。

灵敏性:受运行方式的影响大,往往满足不了要求。

——电流保护的缺点;速动性:第Ⅰ、Ⅱ段满足;第Ⅲ段越靠近电源,t越长——缺点可靠性:线路越简单,可靠性越高——优点共8分五、(10分)解 : (1) 冷加工机床:查表可得Kd1=0.2,cosφ1=0.5,tgφ1=1.73Pca1= Kd1Pe1=0.2×50=10kWQca1=Pc1tgφ1=10×1.73=17.3kvar 2.5 分(2)通风机:Kd2=0.8,cosφ2=0.8,tgφ2=0.75Pca2= Kd2Pe2=0.8×2.4=1.92kWQca2=Pc2tgφ2=1.92×0.75=1.44kvar 2.5 分(3)电阻炉:因只1台,故其计算负荷等于设备容量Pca3=Pe3=2kWQca3=0 2.5 分(4)车间计算负荷:Pca=K∑p(Pca1 +Pca2 +Pca3)=0.9(10+1.92+2)=12.53 2.5 分供电技术课程试卷二参考答案和评分标准一、填充题(20分,每空0.5分)1.总降变电所高压配电所配电线路车间变电所或建筑物变电所用电设备2.5分2.避雷针避雷线避雷网避雷器 2分3.线路-变压器接线单母线接线桥式接线 1.5分4.串联串联短路工作时二次侧不得开路二次测一端必须接地接线时注意端子极性 3分5.工作接地保护接地重复接地工作接地保护接地工作接地 3分6.动作时限本级下级动作电流保护区死区 3分7.手动合闸跳闸回路完好自动合闸跳闸回路完好 2分8.两个独立电源双回路单回路线 2分9.幅值指数规律 1分共20分二、选择题(10分, 每题2分)1.A 2分,2.C 2分,3.C 2分,4.B 2分,5.D 2分。
