隧道双侧壁导坑法施工
隧道施工中双侧壁导坑法的应用优势及优化
２)导洞上台阶开挖ꎮ 挖掘机或凿岩机挖掘的顺序要求 是由上至下ꎬ从轮廓线向隧道的轴线方向进行挖掘ꎮ 挖掘的 轮廓线要求速度适中ꎬ挖掘的长度控制在 １ ~ ３ 榀ꎬ依照围岩 的实际状况由总工程师、该区段负责人及项目聘请的专家依
������１６１������
照场地状况来确立对应的挖掘榀数ꎬ避免因为随意挖掘所带 来的安全事故的出现ꎮ 轮廓线以人工风镐修边为主体ꎬ加大 人工挖掘的管理力度ꎮ 爆破时控制炮眼的深度及其对应的 数量ꎮ

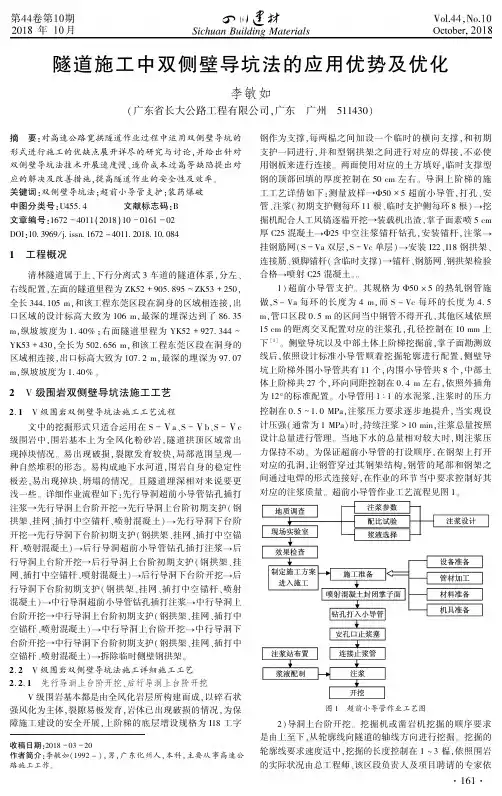

隧道施工中双侧壁导坑法的应用优势及优化
李敏如
( 广东省长大公路工程有限公司ꎬ广东 广州 ５１１４３０)
摘 要:对高速公路宽拱隧道作业过程中运用双侧壁导坑的
形式进行施工的优缺点展开详尽的研究与讨论ꎬ并给出针对
双侧壁导坑法技术开展速度慢、造价成本过高等缺陷提出对
应的解决及改善措施ꎬ提高隧道作业的安全性及效率ꎮ
１) 超前小导管支护ꎮ 其规格为 Φ５０ × ５ 的热轧钢管施 做ꎬＳ － Ｖａ 每环的长度为 ４ ｍꎬ而 Ｓ － Ｖｃ 每环的长度为 ４. ５ ｍꎬ管口区段 ０. ５ ｍ 的区间当中钢管不得开孔ꎬ其他区域依照 １５ ｃｍ 的距离交叉配置对应的注浆孔ꎬ孔径控制在 １０ ｍｍ 上 下 [１] ꎮ 侧壁导坑以及中部土体上阶梯挖掘前ꎬ掌子面勘测放 线后ꎬ依照设计标准小导管顺着挖掘轮廓进行配置ꎬ侧壁导 坑上阶梯外围小导管共有 １１ 个ꎬ内围小导管共 ８ 个ꎬ中部土 体上阶梯共 ２７ 个ꎬ环向间距控制在 ０. ４ ｍ 左右ꎬ依照外插角 为 １２°的标准配置ꎮ 小导管用 １ ∶ １ 的水泥浆ꎬ注浆时的压力 控制在 ０. ５ ~ １. ０ ＭＰａꎬ注浆压力要求逐步地提升ꎬ当实现设 计压强( 通常为 １ ＭＰａ) 时ꎬ持续注浆 > １０ ｍｉｎꎬ注浆总量按照 设计总量进行管理ꎮ 当地下水的总量相对较大时ꎬ则注浆压 力保持不动ꎮ 为保证超前小导管的打设顺序ꎬ在钢架上打开 对应的孔洞ꎬ让钢管穿过其钢架结构ꎬ钢管的尾部和钢架之 间通过电焊的形式连接好ꎬ在作业的环节当中要求控制好其 对应的注浆质量ꎮ 超前小导管作业工艺流程见图 １ꎮ
双侧壁导坑法施工
a
16
第六步：分段局部破除临时支撑 （纵向3～6m），敷设防水层、绑扎 钢筋、台车就位浇筑拱部边墙及拱部 混凝土，形成封闭二衬结构。
a
18
第七步：支模（台车）浇筑中隔墙结构
开挖顺序纵断面示意图
双侧壁导坑法施工注意事项
（1）、侧壁导坑形状宜近似于椭圆形断面，导坑断面宽度宜为整
个断面的1/3。
• 2 作业条件
• 2.1 隧道开挖面必须保持在无水条件下施工， 遇有地下水时，应采取降水、注浆止水等 措施加以防治。
• 2.2 暗挖隧道开挖前地层超前支护及预加固 措施已完成。
• 2.3 开挖和运输设备准备就绪。
a
28
• 3 技术准备
• 3.1 隧道开挖前已核对地质资料，调查沿线 地下管线、构筑物及地面建筑物基础等， 并制定保护措施。
a
46
a
47
• 1.2拱架加工的焊接不得有假焊，焊缝表面不得有裂纹、 焊瘤等缺陷，钢架接头应焊接密实、焊缝饱满，接头处应 贴10×10cm钢板并焊接密实，每榀钢架加工完成后应试 拼，周边误差为±3cm，平面翘曲应小于2cm，偏差超出 规定或焊接质量达不到要求的钢架严禁使用。
a
48
• 1.3主要施工技术要求：型钢拱架和钢筋网片的钢筋种类、 型号、直径和间距等应符合设计要求。所有加工好的钢架 必须标示明确，将各单元名称用红油漆标注于钢架两侧， 如：A单元应标注“A”，临时钢架A单元应标注“临A”。
• 3.2 隧道开挖前，已根据建设单位交付的测 量资料进行核对和交接，测设平面控制点 和高程控制点等隧道测量。
• 3.3 施工组织设计和施工方案已经审批，并 对有关人员进行技术交底。
a
29
• 4 操作方法
双侧壁导坑法施工课件
防止扰动周边土体，在周边预留200mm余土，人工清理。
双侧壁导坑法施工
双侧壁导坑法施工
• 5. 质量标准 • 5.1 隧道应按设计尺寸严格控制开挖断面，不得欠挖。
双侧壁导坑法施工
第三步：拱顶小导管注浆，开挖洞室⑤，施做初期支 护及中隔板。④号洞室超前⑤号洞室20~30m.
双侧壁导坑法施工
第四步：开挖洞室⑥，洞室⑥、⑤掌子面错 开3~5m，施作初期支护。
双侧壁导坑法施工
第五步：分段(根据监测情况确定， 纵向3～6m)截断仰拱厚度范围内的中 隔壁，剔除初支混凝土及钢筋网，保 留格栅钢筋100mm长在二衬范围内， 铺设仰拱防水层，施做二次衬砌，达 到设计强度75%后，顶紧竖向临时支 撑与二衬结构。
• 缺点：速度较慢，成本较高。
双侧壁导坑法施工
• 施工流程图
双侧壁导坑法施工
• 施工工艺流程： • 1 左侧洞室上台阶开挖及初支； • 2 左侧洞室下台阶开挖及初支； • 3 右侧洞室上台阶开挖及初支； • 4 右侧洞室下台阶开挖及初支； • 5 中间洞室上台阶开挖及初支； • 6 中间洞室下台阶开挖及初支； • 7 仰拱防水及二衬的施工； • 8 拱部及边墙防水及二衬施工； • 9 中隔墙混凝土浇筑。
双侧壁导坑法施工
相关施工工艺
• 土方开挖 • 湿喷法喷射混凝土 • 格栅钢架施工 • 钢筋网施工 • 超前小导管
双侧壁导坑法施工
土方开挖
• 1 机具准备 • 1.1 机具：小型挖掘机、装载机、风镐、 空压机、风枪、提升架、手推车、自卸 车、镐、铁锹、电钻、吊桶等。 • 1.2 测量设备：水准仪、全站仪、激光指 向仪等。
7双侧壁导坑法

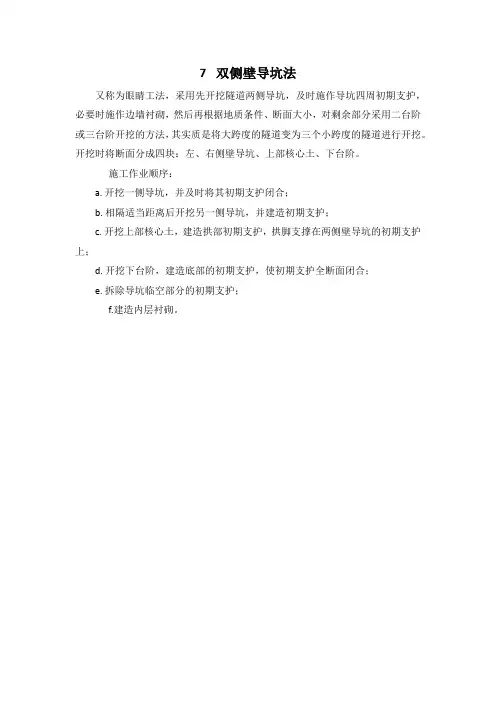

7 双侧壁导坑法
又称为眼睛工法，采用先开挖隧道两侧导坑，及时施作导坑四周初期支护，必要时施作边墙衬砌，然后再根据地质条件、断面大小，对剩余部分采用二台阶或三台阶开挖的方法，其实质是将大跨度的隧道变为三个小跨度的隧道进行开挖。
开挖时将断面分成四块：左、右侧壁导坑、上部核心土、下台阶。
施工作业顺序：
a. 开挖一侧导坑，并及时将其初期支护闭合；
b. 相隔适当距离后开挖另一侧导坑，并建造初期支护；
c. 开挖上部核心土，建造拱部初期支护，拱脚支撑在两侧壁导坑的初期支护上；
d. 开挖下台阶，建造底部的初期支护，使初期支护全断面闭合；
e. 拆除导坑临空部分的初期支护；
f.建造内层衬砌。
隧道双侧壁导坑法施工方案
隧道双侧壁导坑法施工方案1. 引言本文档旨在介绍隧道施工中的双侧壁导坑法施工方案。
双侧壁导坑法是一种常用于隧道开挖的施工方法，它通过在隧道两侧开挖导坑，结合爆破和掘进的方式进行隧道开挖。
2. 工程背景2.1 工程概述在隧道工程中，隧道开挖是一个重要的施工环节。
双侧壁导坑法是一种高效、安全的开挖方法，可以减少对周围环境的影响，降低开挖难度，提高工程质量。
2.2 工程要求 - 隧道长度：XXX米 - 隧道直径：XXX米 - 隧道地质条件：XXX - 施工期限：XXX3. 施工原理双侧壁导坑法是一种通过在隧道两侧开挖导坑，使导坑与隧道剖面呈筒状相连，形成导坑爆破掘进的施工方法。
其主要原理包括： - 壁导坑的开挖：首先在隧道两侧开挖导坑，导坑与隧道剖面形成筒状相连，作为爆破和掘进的通道。
- 爆破：利用爆破技术对导坑进行爆破，使隧道内的岩石破碎。
- 掘进：通过机械装备和工人进行掘进作业，将破碎的岩石清除。
4. 施工步骤4.1 前期准备 - 方案制定：根据工程要求和现场实际情况，制定施工方案，并进行技术评审。
- 设备准备：准备所需的机械设备、工具和材料。
- 人员培训：对参与施工的人员进行安全培训和技术培训，确保施工人员具备必要的知识和技能。
4.2 壁导坑开挖 - 定位：根据设计要求，在隧道两侧确定导坑位置，并进行标线。
- 开挖导坑：使用挖掘机等机械设备进行导坑的开挖，确保导坑与隧道剖面形成筒状相连。
-清理坑内杂物：将导坑内的杂物、泥土等清理干净，以确保后续爆破和掘进工作的顺利进行。
4.3 爆破作业 - 钻孔布置：根据设计要求，在导坑内进行钻孔布置，确定爆破参数和钻孔位置。
- 充填炸药：将爆破装药装填至钻孔中，并进行固定和封堵，确保安全进行爆破作业。
- 爆破操作：通过遥控装置或手动引爆装药，进行爆破操作，使岩石破碎并掉落。
4.4 掘进工作 - 清理碎石：在爆破后，使用装载机、运输车等设备将破碎的岩石清理出导坑，保持导坑通畅。
隧道双侧壁导坑法开挖施工技术交底..
单位：中铁五局怀邵衡项目架子五队
工程名称芙蓉山隧道编号
单位工程开挖施工工艺日期
交底内容：
注浆结束时间以终压控制为主，浆液量校核。
注浆量达到设计注浆量或注浆压力达到设计终压时，持续15 分钟后结束注浆。
超前小导管施工工艺流程图
编制复核接收人
单位：中铁五局怀邵衡项目架子五队
工程名称芙蓉山隧道编号
单位工程开挖施工工艺日期
交底内容：
钢架安装工艺框图
(1)施工工艺流程
湿喷射混凝土施工工艺见“湿喷射混凝土施工工艺流程图”
(2)施工要点
①喷射机号应具有良好的密封性能，输料连续、均匀，满足喷射作业要求。
②确定合理的水胶比、砂率、石子级配，保证喷射混凝土的和易性和早期强度。
③喷身混凝土前应对开挖断面进行检查，确认无侵限后进行作业。
喷射前对受喷面进行清理，保证受喷面清洁。
对超长锚杆尾端进行切除。
④喷射作业应分段分片依次进行。
喷射顺序自下而上，分段长度不宜大于6m。
编制复核接收人
单位：中铁五局怀邵衡项目架子五队
工程名称芙蓉山隧道编号
单位工程开挖施工工艺日期
交底内容：
湿喷射混凝土施工工艺流程图
为保证喷射混凝土的厚度和质量，喷射混凝土分二次完成，即初喷和复喷。
喷射混凝土为湿喷作业，含水量较大地段采用潮喷工艺。
喷射料由洞外的混凝土拌和站拌合，混凝土输送车运输。
初喷在刷帮、找顶后进行，喷射混凝土厚度4－5cm，及早快速封闭围岩，由人工在碴堆上喷护。
复喷在初喷混凝土层及加固后的围岩保护下，在完成立拱架、挂网、锚杆工序的作业后进行。
编制复核接收人。
双侧壁导坑法
5.隧道爆破开挖时应严格控制爆破震动。
6.洞身开挖在清除浮石后应及时进行初喷支护。
接受人:技术负责人:交底人:
技术交底书
工程名称
接受交底单位
隧道队
交底项目
交底日期
内容：
表10.6.2洞身开控实测项目
项次
检查项目
规定值或允许偏差
检查方法和频率
3.严格按照设计文件规定的开挖方法进行施工，否则应按照变更程序申请改变施工方案。
4.在隧道开挖前，对隧道地表中线附近范围进行勘察，对地表冲沟、深井、滑塌、陷穴、地表附着物等不良地质情况进行统计，并按里程桩号逐一登记、拍照，施工中
接受人:技术负责人:交底人:
技术交底书
工程名称
接受交底单位
隧道队
交底项目
技术交底书
工程名称
接受交底单位
隧道队
交底项目
交底日期
内容：
明确隧道开挖作业的工艺流程、操作要点和相应的工艺标准，指导、规范隧道开挖施工，尽可能地减少超挖，保证隧道的开挖作业安全、保证开挖质量。
本技术交底书适用于隧道工程V级围岩段开挖施工作业。
公路工程检验评定标准JTGF80/1-2004
公路隧道施工技术规范JTGF60-2009
设置放炮前的安全检查员，及时检查现场的安全情况，以确定是否可以起爆，爆破后经专职安全员检查，排除瞎炮等安全隐患后，其他人员方可进入施工现场。
接受人:技术负责人:交底人:
技术交底书
工程名称
接受交底单位
隧道队
交底项目
交底日期
内容：
1.暗洞分部开挖时，在满足设计规范及安全质量要求的前提下，应尽量采用适合机械化作业的施快速施工的目的。
双线隧道双侧壁导坑施工方法
双侧壁导坑开挖作业指导书一、适用条件及范围XX隧道ⅴ级围岩采用双侧壁导坑开挖法。
二、施工工艺及方法（一）施工准备1、施工测量放样。
开挖前应将控制开挖的中线、水平引至开挖部位掌子面，确定开挖轮廓。
需爆破的应根据钻爆设计布置好炮眼。
2、钻爆设计。
岩石隧道开挖前，应根据工程地质条件、开挖断面、开挖方法、掘进循环进尺、钻眼机具和爆破材料等进行钻爆设计。
其内容为：炮眼的布置、数目、深度和角度，装药量和装药结构，起爆方法和爆破顺序，凿岩机的台数安排等。
设计图应包括：炮眼布置图、周边眼装药结构图、钻爆参数表、主要技术经济指标及必要的说明。
3、根据施工设计图及定型图绘制开挖施工草图。
施工草图上的中线、水平控制桩应与现场放样桩点相对应。
隧道施工为避免侵限，一般需将净空放大5cm，所以在绘制开挖草图时也应将开挖轮廓尺寸放大5cm（底部不再放大）。
而且还要根据实际，结合规范要求，预留初期支护变形量7~10cm，即开挖轮廓线还要放大7~10 cm。
4、开挖作业照明安装，钻眼机具到位，高压风水管的连接。
5、做好洞内、外排水系统，保证排水畅通。
6、规划弃碴场位置，布设出碴路线，出碴设备准备。
（二）施工工艺流程（三）施工方法1、双侧壁导坑开挖施工示意图ⅩⅩⅩⅥ9ⅥⅣⅣⅡⅡ3751Ⅷ横断面纵断面2、工艺原理采用双侧壁导坑预留核心岩柱的方法，将隧道跨度减小，大断面隧道分割成几个小的洞室分部开挖，利用核心岩住作为支撑，和初期支护一起承受、传递围岩压力，从而有效控制大断面软岩隧道开挖变形、下沉，保证施工安全。
3、施工方法采用多功能作业台架、风钻钻眼爆破分别交叉开挖左右侧壁导坑，导坑面积一般为隧道断面的1/3偏小，现场可根据实际情况调整，开挖进尺0.8-1.4米（一到两环钢架），左右侧壁导坑开挖后立即施作初期支护，然后再来分两步上下台阶开挖核心岩土，核心岩土上台阶开挖时拱部要施工超前锚杆或小导管，采用挖装机装碴，自卸汽车运碴，核心岩体开挖后及时施工仰拱初期支护，同时仰拱紧跟，采用整体混凝土衬砌。
隧道双侧壁导坑法开挖施工方案
福州XXX高速公路二期工程隧道导坑法开挖施工方案2008.5.25目录一、编制依据 (1)二、工程概况： (1)三、施工方案： (1)四、施工质量要求标准 (5)五、机械设备及人员配备................................... 5 6七、施工计划 (9)八、施工平面布置图 (10)附图： (11)一、编制依据1.1、福州XXX高速公路二期工程XXX合同段两阶段施工图设计图纸，总监办下发的文件和要求。
1.2、《公路隧道施工技术规范》（JTJ042-94）1.3、《公路工程施工安全技术规范》（JTJ076-95）1.4、《公路工程质量检验评定标准》（JTG F80/1-2004）1.5、《公路工程国内招标文件范本》（2003年版）。
1.6、现场踏勘及调查了解的施工环境、条件等。
1.7、福建省高速公路《隧道施工标准化指南（试行）》。
二、工程概况：某隧道位于福州市XXX村境内。
左洞进口桩号为ZK8+588，设计标高为30.681米，出口桩号为ZK8+807，设计标高为25.018米，长219米，纵坡采用-2.55%；右洞进口桩号为YK8+568，设计标高为30.489米，出口桩号为YK8+832，设计标高为23.318米，长264米，纵坡采用-2.67%。
隧道洞身左右洞均位于R=2500米曲线上，隧道为双向六车道分离式隧道。
隧道建筑界限：行车道宽度为3×3.75m，左侧向宽度为0.5m，右测向宽度为1.0m，左侧设检修道宽0.75m，右侧设检修道宽1.0m，净高5m。
本分项工程里程为YK8+817~YK8+797,位于本标段某隧道右线出口；洞身围岩为残坡积土层及强风化花岗岩，呈松散结构，围岩等级为Ⅴ级，易坍塌。
本隧道区地表水不发育，地下水主要为风化带网状孔隙裂隙水和基岩裂隙水，多呈潮湿或点滴状出水。
无断裂带、涌水等其他不良地质。
三、施工方案：本隧道开挖支护按新奥法原理组织施工。
(最新版)双侧壁导坑法隧道施工组织设计
文字部分目录第一章、编制说明第二章、工程概况第三章、施工总布置第四章、资源配备计划第五章、总体施工安排、目标及计划第六章、主要工程项目施工方法第七章、工程进度计划与保证措施第八章、工程质量管理体系及保证措施第九章、安全生产管理体系及保证措施第十章、环境保护、水土保持保证体系及保证措施第十一章、文明施工、地下管线及地上地下设施保护加固措施第十二章、冬季和雨季的施工安排第十三章、减少噪音、减低环境污染措施第十四章、其他措施附表一:拟投入本标段的主要施工设备表附表二:拟配备本标段的试验和检测仪器设备表附表三:劳动力计划表附表四:计划开、竣工日期和施工进度横道图附表五:施工总平面图附表六:临时用地表第一章、编制说明一、编制依据1.XX县梅家坳隧道及引线工程施工招标文件、设计图纸与工程量清单及现场考察资料。
2.引用公路建设常用标准、规范、规程:以及中华人民共和国交通部颁发的有关公路建设的设计、施工规范、标准、及安全操作规程等。
3.我单位对该标段实地踏勘、调查了解的有关情况以及我单位综合施工能力、以往类似工程的施工经验。
二、编制范围XX县梅家坳隧道及引线工程施工设计图纸及清单规定的所有工程内容,主要工程包括:施工图和工程量清单所载全部工作内容,包括:路基工程、排水及防护工程、路面工程、隧道工程、绿化及环境保护等附属工程,具体工程数量及施工内容详见工程量清单。
三、编制原则1.满足业主对工程质量、工期、安全、环保及文明施工要求。
2.以满足工期要求为核心,以突出重点、兼顾一般为原则,合理进行资源配置,实现快速均衡施工生产。
全面规划,保证重点,统筹安排,精心组织,科学管理。
3.以高起点、高标准、高质量、高水平为指导原则,科学组织,精益求精,确保工程质量达到国家现行的工程质量验收标准,实现安全生产。
4.积极推行先进的施工方法和施工工艺,大力推广应用“四新”成果,提高科技含量,采用先进、科学的施工管理手段。
第二章、工程概况一、项目简介1、项目名称:XX县梅家坳隧道及引线工程2、建设地点:XX县。
隧道双侧壁导坑法施工方案
隧道双侧壁导坑法施工方案标准化工作室编码[XX968T-XX89628-XJ668-XT689N]裴家垣隧道右线出口v2-b级围岩洞身开挖施工组织设计城轨14-1目录裴家垣隧道右线出口v2-b级围岩洞身开挖施工组织设计马路河隧道进口K2+960~K2+920由于围岩为松散覆盖层、强风化及中风砂岩，局部夹泥岩，岩质极软，节理裂隙极发育，初勘物探显示岩体破碎，点滴状出水，拱顶及侧壁易坍塌，围岩级别为Ⅵ级，稳定性极差，此段除需地表加固注浆外，开挖方法拟采用双侧壁导坑开挖法。
一、施工步骤施工准备→洞口掌子面预加固→开挖平台就位→断面测量、放样→施做超前支护→按分步顺序开挖，进尺控制在～→喷8cm封闭掌子面，并初喷4cm砼封闭岩面（C25砼）→出碴→找顶→架立钢架、挂网、打设锚杆→分层喷射砼直至设计厚度→开挖平台就位→施工下一循环。
二、施工工艺马路河隧道以新奥法为施工原理，K2+960~K2+920段洞身开挖采用“双侧壁导坑法”，初期支护全环采用型钢钢架，锚喷挂网支护，临时钢架采用I20b 工字钢。
1、洞身开挖“双侧壁导坑法”即延隧道两侧对称设置两处导坑，每处导坑并分上下台阶进行开挖，同时对导坑靠中线部位用I20b工字钢支护，同洞身主钢架螺栓连接牢固。
具体分部位置的断面示意图见附图2：本隧道K2+960~K2+920段施工时主要以机械开挖人工辅助为主，施做时严格控制药量。
开挖平台一律使用自制整体移动式操作平台。
爆破孔采用风动YT-28风动凿岩机，一字形合金钻头，孔径φ40mm，爆破采用二号岩石乳化炸药，起爆方式均采用非电毫秒雷管分段起爆。
出碴用侧翻式装载机或小型扒碴机装车，10～15T自卸汽车运至弃碴场，凿顶及危石排除用反铲挖掘机施作。
施工工序：（1、⑴利用洞口导向措施或洞身上一循环架立的钢架施作隧道洞身，侧壁导坑纵向超前支护。
⑵开挖1部，同时，每进尺,掌子面喷8cm厚混凝土封闭。
⑶施作1部导坑周边的初期支护和临时支护，架立钢架（包括导坑的竖向临时钢架及底部临时横撑），并设置锁脚钢管，钻设径向锚杆，台阶底部和竖向临时钢架间及时喷射20ｃｍ混凝土封闭。
双侧壁导坑法
双侧壁导坑法双侧壁导坑法，又称眼镜工法。
属于新奥法的一个分支，以新奥法基本原理为依据。
在开挖导坑时，尽量减少对围岩的扰动，导坑断面近似椭园，周边轮廓园顺，避免应力集中。
初期支护采用格栅钢架、挂网、喷混凝土柔性支护体系，及时施作，使断面及早闭合，以充分利用围岩的自承能力，控制围岩变形。
建立一整套围岩支护结构监控量测系统，进行信息化施工管理，随时掌握施工过程中的动态变化，合理安排，调整施工工艺和设计参数，确保施工安全。
(1) 开挖面分部形式：一般将断面分成四块：左、右侧壁导坑1、上部核心土2、下台阶(3) 。
导坑尺寸侧壁导坑尺寸应本着充分利用台阶的支撑作用，并考虑机械设备和施工条件而定。
但宽度不宜超过断面最大跨度的1/3。
高度以到起拱线为宜，这样，导坑可分二次开挖和支护，不需要架设工作平台，人工架立钢支撑也较方便。
导坑与台阶的距离没有硬性规定，但一般应以导坑施工和台阶施工不发生干扰为原则，所以在短隧道中可先挖通导坑，而后再开挖台阶。
上、下台阶的距离则视围岩情况参照短台阶法或超短台阶法拟定。
左、右侧导坑错开的距离，应根据开挖一侧导坑所引起的围岩应力重分布的影响不致波及另一侧已成导坑的原则确定。
(2) 施工作业顺序为；①开挖一侧导坑，并及时地将其初次支护闭合。
②相隔适当距离后开挖另一侧导坑，并建造初次支护。
③开挖上部核心土，建造拱部初次支护，拱脚支承在两侧壁导坑的初次支护上。
④开挖下台阶，建造底部的初次支护，使初次支护全断面闭合。
⑤拆除导坑临空部分的初次支护。
⑥建造内层衬砌。
(3) 优缺点及适用条件：当隧道跨度很大，地表沉陷要求严格，围岩条件特别差，单侧壁导坑法难以控制围岩变形时，可采用双侧壁导坑法。
现场实测表明，双侧壁导坑法所引起的地表沉陷仅为短台阶法的1/2。
双侧壁导坑法虽然开挖断面分块多，扰动大，初次支护全断面闭合的时间长，但每个分块都是在开挖后立即各自闭合的，所以在施工中间变形几乎不发展。
双侧壁导坑法施工安全，但速度较慢，成本较高。
双侧壁导坑法施工工序流程图
先行导坑上部开挖
先行导坑上部初期支护设置先行导坑中壁
墙上部临时支护
先行导坑下部开挖先行导坑下部初期支护
设置先行导坑中壁
墙下部临时支护
先行导坑下部拱架封闭
1 2 3 45
6
7
后行导洞上部开挖
后行导洞上部初期支护
设置后行导洞中壁
墙上部临时支护
后行导洞下部开挖
后行导洞下部初期支护
设置后行导洞中壁
墙下部临时支护
后行导坑下部拱架封闭
8
9
10
11
12
13
14
中导洞上部开挖
中导洞上部初期支护
中导洞中部开挖
中导洞下部开挖
中导坑下部拱架封闭
拆除中隔壁、浇筑
仰拱混凝土衬砌
浇筑全周混凝土衬砌
15
16
17
18
19
20
21
Φ22早强砂浆锚杆
1
8
4
11。
《双侧壁导坑法施工》课件
目录
• 引言 • 双侧壁导坑法原理 • 施工前的准备 • 施工步骤与技术要点 • 常见问题与解决方案 • 工程案例分析 • 结论与展望
01
引言
介绍双侧壁导坑法
定义
双侧壁导坑法是一种隧道开挖施工方 法，通过在隧道两侧分别开挖导坑， 逐步扩大开挖面，最终形成完整的隧 道。
施工进度延误问题
总结词
施工进度延误是指在双侧壁导坑法施工过程中，由于各种原因导致施工进度未能按照计划进行，可能会影响工程 整体进度和效益。
详细述
在双侧壁导坑法施工过程中，由于地质条件复杂、施工难度大、技术要求高等原因，可能会导致施工进度延误。 此外，设备故障、材料供应不足、劳动力短缺等因素也可能影响施工进度。
03
双侧壁导坑法的原理和特点
施工工艺流程和操作要点
工程实例分析和经验总结
04
结论与展望
02
双侧壁导坑法原理
定义和特点
定义
双侧壁导坑法是一种隧道开挖施 工方法，通过在隧道两侧分别开 挖导坑，逐步扩大开挖面，最终 形成完整的隧道。
特点
双侧壁导坑法适用于大断面、长 距离的隧道施工，能够减小开挖 对围岩的扰动，控制地表沉降， 提高施工安全性。
01
02
03
现场环境评估
对施工区域的地形、地质 、水文等条件进行详细勘 查，确保施工安全。
施工条件评估
评估现场的交通、通讯、 水电等基础设施，以满足 施工需求。
施工风险评估
预测可能出现的风险，制 定应对措施，确保施工顺 利进行。
人员和设备配置
人员组织
根据工程需求，合理配置 管理人员、技术人员和施 工人员。
中间岩柱失稳问题
隧道大断面初期支护(双侧壁导坑法施工)
隧道大断面初期支护（双侧壁导坑法施工）双侧壁导坑工法是一种一边开挖一边支护的施工技术，施工的原理就是利用两个侧壁将整个大的隧道断面分成三个小的断面进行左右施工，为了保证在隧道施工中支护稳定、安全及控制地表沉降，在隧道设计中采用双侧壁导坑的方法。
双侧壁施工方法工序复杂，在施工的过程中各个工序之间相互干扰，会影响到隧道施工的进度。
本文结合隧道施工初期支护的施工情况，对隧道施工中双侧壁导坑法施工进行简要概述。
标签：隧道；初期支护；双侧壁导坑法1 概述双侧壁导坑法施工双侧壁导坑法是新奥法的分支，又称为双侧壁导坑法和眼镜工法。
基本原理依据是新奥法的施工原理，是一边开挖一边支护的施工技术，利用两个中间隔壁把整个大的隧道断面分隔开来，分为左、右和中间断面。
在施工的过程中中间断面紧紧跟在后面，初期支护在形成环形之后，待初期支护稳定后拆除临时支撑形成全断面。
双侧壁导坑法在施工的过程中，应该避免对周围岩石的松动，一般情况下导坑的断面类似一个椭圆，周围的轮廓也是比较圆顺的。
所以在导坑开挖的时候，应该避免应力的集中。
隧道大断面的初期支护采用的是一种混凝土柔性的支撑体系，采用挂网、格栅、喷混凝土等柔性的支护体系。
为了保证大断面及时闭合，应该及时进行施工作业，利用周围岩石自身的承受能力来控制周围岩石的变形程度。
为了更好的进行施工作业，在施工的时候可以建立一整套围岩支护体系，进行信息化施工，这样不仅可以掌握隧道施工中的多种动态变化，还可以确保隧道的安全。
周围岩石性能比较差的围岩比较适合双侧壁导坑法，在大跨度的隧道施工中，使用双侧壁导坑法可以将地表的下沉程度控制在合理的范围之内，保证施工的稳定性，具有较强的安全性。
但是隧道双侧壁导坑法在在施工的过程中速度比较慢，而且成本很高，这是其最大的缺点。
但是相比较双侧壁导坑法的优点来说的话，其适用范围还是非常广的。
在隧道跨度比较大，周围岩石条件很差的情况下，单侧壁导坑法不能完全把握周围岩石的变化情况，根据实际的施工情况来看，双侧壁导坑法开挖的断面分块比较多，在初次支护的闭合时间很长。
双侧壁导坑法施工工艺
双侧壁导坑法开挖施工工艺一、工艺概述双侧壁导坑法开挖是先开挖隧道两侧的导坑，并进行初期支护，再分部开挖剩余部分的施工工艺。
二、适用条件Ⅴ级围岩深埋段和不良地质洞口工程的双线隧道可用。
三、作业内容⒈开挖必须沿一侧采用台阶法先分部开挖隧道一侧的一部或一部、二部。
⒉每开挖一部均应及时施作锚喷支护。
⒊安设钢架.⒋施作中隔壁，底部必须设临时仰拱。
⒌中隔壁墙依次分部联结而成。
待初期支护结构基本稳定且喷射混凝土达到施工图标示强度等级的70%以上时再开挖隧道另一侧的一部或二部；再分别开挖隧道左右侧底部，形成左、右两侧洞的环形封闭和水平钢架支撑的支护结构；最后分2部或3部自上而下开挖隧道中部，直至落地、铺设仰拱钢支撑，使初期支护完全封闭。
四、质量检验标准⒈隧道开挖断面的中线和高程必须符合施工图要求。
⑴检查数量：每一开挖循环检查一次；⑵检查方法：采用仪器测量。
⒉隧道开挖必须严格控制欠挖。
当围岩完整、石质坚硬时，岩石个别突出部位(每1m2不大于0.1m2）侵入衬砌必须小于5cm。
拱脚和墙脚以上1m内断面严禁欠挖.⑴检查数量：每一开挖循环检查一次；⑵检查方法：采用自动断面仪等仪器测量周边轮廓断面，绘断面图与施工图断面核对。
⒊洞身开挖必须核对地质。
在每一次开挖后及时观察、描述开挖面地层的层理、节理、裂隙的结构状况、岩体的软硬程度、出水量大小等，核对施工图地质情况，判断围岩稳定性。
⑴每一开挖循环检查一次;⑵在每次开挖完成后对围岩进行工程地质观察和描述。
⒋光面爆破或预裂爆破钻孔眼,必须根据钻爆设计图准确标示出钻孔位置.钻孔时必须按钻爆设计要求严格控制钻孔的间距、深度和角度.掏槽眼的眼口间距和深度允许偏差为5cm。
周边眼的间距允许偏差为5cm，外插角必需符合钻爆设计要求，孔底不得超过开挖断面轮廓线15cm。
⑴检查数量：每一开挖循环检查全部掏槽眼和10%周边眼;⑵检查方法：测量。
⒌光面爆破的钻孔痕迹保存率。
硬岩不得小于80％,中硬岩不得小于60％，并在开挖轮廓面上均匀分布。
双侧壁导坑法施工
双侧壁导坑法施工本隧道紧急停车带处于围岩较破碎地段，围岩裂隙发育，岩体破碎，呈镶嵌碎裂结构，有点滴状除湿，且跨度较大，为确保隧道施工的安全有序，因此采用双侧壁导坑法施工。
双侧壁导坑法开挖，坚持“弱爆破、短进尺、强支护、早封闭、勤量测”的原则进行施工。
1）双侧壁导坑法施工工序第一步：利用上一循环架立的钢架施作隧道超前管棚支护及导坑侧壁水平锚杆超前支护→挖先开挖①部→喷混凝土封闭掌子面→施作①部导坑周边的初期支护和临时支护，架设钢架和临时钢架，并设锁脚锚杆，安设I18横撑→导坑内侧钻径向锚杆后复喷混凝土至设计厚度，导坑外侧钻设注浆锚管后，浇注20cm厚混凝土，最后利用锚管注浆加固围岩。
第二步：开挖②部→喷混凝土封闭掌子面→导坑周边部分初喷4cm厚混凝土→接长钢架和临时钢架，并设锁脚锚杆，安设横撑钢架→导坑内侧钻径向锚杆后复喷混凝土至设计厚度，导坑外侧钻设注浆锚管后浇注30cm厚混凝土。
第三步：开挖③部并施作导坑周边的初期支护和临时支护，步骤及施工工序同第二步。
第四步：开挖④部并施作导坑周边的初期支护和临时支护，步骤及施工工序同第一步。
第五步：开挖⑤部并施作导坑周边的初期支护和临时支护，步骤及施工工序同第二步。
第六步：开挖⑥部并施作导坑周边的初期支护和临时支护，步骤及施工工序同第二步。
第七步：利用上一循环架立的钢架施作隧道自进式锚杆超前支护，人工开挖⑦部→喷8cm厚混凝土封闭掌子面→施作⑦部导坑周边的初期支护，架设钢架和临时钢架，钻设注浆锚管后，浇注20cm厚混凝土。
第八步：人工开挖⑧部。
第九步：人工开挖⑨部。
第十步：在滞后于③一段距离后，人工开挖⑩部→隧底周边初喷4cm厚混凝土→接长钢架和临时钢架，并设锁脚锚杆，钻设注浆锚管后，浇注30cm厚混凝土。
第十一步：在滞后于④一段距离后，人工开挖○11部→隧底周边初喷4cm 厚混凝土→接长钢架和临时钢架，并设锁脚锚杆，钻设注浆锚管后，浇注30cm 厚混凝土。
