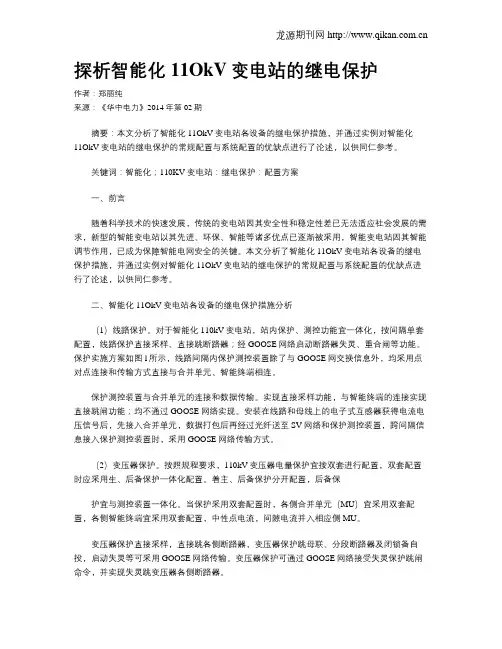

探析智能化11OkV变电站的继电保护作者：郑丽纯来源：《华中电力》2014年第02期摘要：本文分析了智能化11OkV变电站各设备的继电保护措施，并通过实例对智能化11OkV变电站的继电保护的常规配置与系统配置的优缺点进行了论述，以供同仁参考。
关键词：智能化；110KV变电站：继电保护：配置方案一、前言随着科学技术的快速发展，传统的变电站因其安全性和稳定性差已无法适应社会发展的需求，新型的智能变电站以其先进、环保、智能等诸多优点已逐渐被采用，智能变电站因其智能调节作用，已成为保障智能电网安全的关键。
本文分析了智能化11OkV变电站各设备的继电保护措施，并通过实例对智能化11OkV变电站的继电保护的常规配置与系统配置的优缺点进行了论述，以供同仁参考。
二、智能化11OkV变电站各设备的继电保护措施分析（1）线路保护。
对于智能化110kV变电站，站内保护、测控功能宜一体化，按间隔单套配置，线路保护直接采样、直接跳断路器；经GOOSE网络启动断路器失灵、重合闸等功能。
保护实施方案如图l所示，线路间隔内保护测控装置除了与GOOSE网交换信息外，均采用点对点连接和传输方式直接与合并单元、智能终端相连。
保护测控装置与合并单元的连接和数据传输。
实现直接采样功能，与智能终端的连接实现直接跳闸功能；均不通过GOOSE网络实现。
安装在线路和母线上的电子式互感器获得电流电压信号后，先接入合并单元，数据打包后再经过光纤送至SV网络和保护测控装置，跨间隔信息接入保护测控装置时，采用GOOSE网络传输方式。
（2）变压器保护。
按照规程要求，110kV变压器电量保护宜按双套进行配置，双套配置时应采用生、后备保护一体化配置。
着主、后备保护分开配置，后备保护宜与测控装置一体化。
当保护采用双套配置时，各侧合并单元（MU）宜采用双套配置，各侧智能终端宜采用双套配置，中性点电流，间隙电流并入相应侧MU。
变压器保护直接采样，直接跳各侧断路器，变压器保护跳母联、分段断路器及闭锁备自投，启动失灵等可采用GOOSE网络传输。
智能变电站的继电保护应用_1
智能变电站的继电保护应用发布时间：2022-01-05T02:39:57.343Z 来源：《科学与技术》2021年8月22期作者：刘志远1 刘佳佳 2王昕明3[导读] 在电力系统中智能变电站作为智能电网中变换电压、接受和分配电能、控制电力流向的重要电力设施，其对确保电网的安全稳定运行有着极其重要作用，继电保护在智能变电站中的刘志远1 刘佳佳 2王昕明3国网锦州供电公司二次检修工区1 辽宁省锦州市 121000国网辽宁省电力有限公司超高压分公司2 辽宁省锦州市 121000国网锦州供电公司变电检修工区3 辽宁省锦州市 121000摘要：在电力系统中智能变电站作为智能电网中变换电压、接受和分配电能、控制电力流向的重要电力设施，其对确保电网的安全稳定运行有着极其重要作用，继电保护在智能变电站中的应用能够保证其安全稳定运行，从而更好的满足人们的用电需要。
鉴于此，本文在概述智能变电站继电保护机制的基础上，对智能变电站继电保护中的优势与劣势进行分析，并探讨了智能变电站的继电保护应用，以供相关的工作人员参考借鉴。
关键词：智能变电站；继电保护；应用1智能变电站继电保护机制概述智能变电站有很强的集成性，在运行中可以实现智能操作，运维一体化，信息传输等功能，既提高了电力系统的效率，又可对给变电站设备实施监控，确保了变电站的运行安全。
智能变电站的划分过程中，有三层两网。
三层主要是过程层、间隔层和站控层。
两网是站控层网络与过程层网络。
智能变电站在运行的过程中，站控层主要负责传输整定值召唤、修改以及录波文件的传送等；过程层主要负责传输采样值、跳闸、开关状态量以及闭锁等信号，对定时性与可靠性具有严格的要求，关系着变电站各项功能是否能够正常运行。
2智能变电站继电保护中的优势与劣势智能变电站的继电保护功能，对传统变电站存在孤立、单一化结构的特征进行了改变，对于设备重复配置中产生资源浪费等问题进行了有效解决。
和传统变电站当中的继电保护进行比较，智能变电站中的继电保护能够对站内信息数据进行共享，切实减少了成本资金的投入。
智能变电站就地化保护配置方案研究
（ ３ ） 通过 Ｇ Ｏ Ｏ Ｓ Ｅ网络 发 布 本保 护 的 失 灵信 号等 信 号 ． 同 时通 过 Ｇ Ｏ Ｏ Ｓ Ｅ网订 阅母 羞保 护 的 远跳 等信 息 ； （ ４ ） 保 留线路 保 护纵 联 通道 ； （ ５ ） 通 过 双 网接 人 ＭＭ Ｓ网络 。 典 型的 ２ ２ ０ ｋ Ｖ线 路 保护 配 置 方案 如 图 １ 所示 、
科技创新与应用 Ｉ ２ ０ １ ６ 年 第３ ２ 期
科 技 创 新
智 能变 电站就 地化 保护 配置 方案研究
冯 学敏
（ 福建省电力有限公 司， 福建 福州 ３ ５ ０ ０ ０ ３ ）
摘 要： 当前 智 能 变电站 过 程 层 网络 中大量 使 用合 并 单 元及 智 能终 端 ， 增 加 中 间传输 环 节 降低 了保 护 动作 速度 ； 同 时合 并单 元及 智能 终端 一般 安 装 于 户外 就地 汇控 柜 ， 抗 电磁 干扰 能力 差 ， 故 障率较 高 ， 也不 利 于 电网 的安 全稳 定 运行 文章 结合 就地 化 二 次设 备 的技 术 特 点 ， 提 出一 种 智能 变电站 就地 化 保 护 配置 方 案 ， 并重 点 介 绍 了 多间 隔保护 的 实现 方 法 ， 提 高 了智能 变电站 保护 的 动作 速 度及 可 靠 性 ， 为今 后 智 能 变电站 就 地 化保 护 设计 提 供 参考 ： 关键词： 智能 变电站 ； 就 地化 保 护 ： 多间 隔保 护
午 １ ｆ 能 变电 站采 川 智能 化 一 次设 备铸 代 常 眦… 次设 备 ， 数 据传 输 形式 模 拟 馈 转 变 为 光数 字 量 ． 减 少 了 变 电站 的 二 次 电 缆 ， 提 高 了 信息 的共 享水 平 ， 获得 了 良好 的 应 用价 值 。 但 是 相 比于常 规 变 电站 ， 增 加 智 能 终 端 及 合并 单 元 等 ｒ ｛ ｜ 问 环 节 ，而 且采 用 组 网 的通 讯 模 式． 保 护 的 动作 时 问较 常 规保 护 延 长 ｌ １ Ｉ ． 合并 单 元 及智 能 终 端 一 般安 装于 ｒ Ｉ 外就 地 汇控 柜 ， 运 行环 境 恶 劣 ， 抗 电 磁 干扰 能 力差 ， 故 障率 居 高 小下 基 于无 防 护就 地 化 的保 护 装置 技 术 的发 展 ， 为智 能 变 电站 的发 提供 ｒ新的思路 ． 史献『 ３ 】 提【 叶 Ｊ 了就地化保护 、 站域保护 及广 域保护的立体防御体系， 但 米对具体就地化保护的配置细节做深 入 介绍 ； 文献 提 出 了一 种 就 地 化 保 护 分层 配置 策 略 ， 但对 跨 间 隔 的 保 护 置 介绍较 少 ： 文献Ｉ ５ １ 提 出 了具体 的分 布 式 母线 保 护 就地 化 实 现方案： 文： 章提 出 了 ２ ２ ０ ｋ Ｖ智 能 变 电站 主要 保 护装 置 就 地 化 配 置方 案， 详细 介绍 了多 间隔 保 护 如主 变 保护 、 母差 保 护 的 实 现方 案 ， 取 消 合 单 元 与 智 能终 端 等 中间 环 节 ， 采月 】 电缆 直 接 采 样 、 直 接 跳 闸的 方式 ． 提 高保 护 装 置的 整组 动 作 时 间及 保护 可 靠性 。 ｌ就 地 化保 护 配置 基 本原 则 （ １ ） 单 间 隔接 人 保护 ： 单 装 置 完 成所 有功 能 。 例如 ： 线路 保护 、 母 联（ 分段 ） 保护 （ ２ ） 跨『 廿 】 隔保 护 采用 分 布式 布 置 ， 每 种 保护 配置 独 立 的子 机 。 例 如： 主 变保 护 子机 、 母差 保 护 予机 ． （ ３ ） 本 Ｊ 隔信 息 联 系 ： 电缆直 接 采 样 、 直 接 跳 闸 。 例如 ： 电流 、 电 压 采川 电缆 接 采 样 ， 保护 跳 闸 、 重合 Ｉ ｉ ｝ ｉ Ｊ 川 电缆 直接 跳 闸 ． ． （ ４） 跨 间 隔保 护联 系 ： 采Ｊ 『 】 Ｇ Ｏ Ｏ Ｏ Ｓ Ｅ网 。例 如 ： 启动失灵 、 远跳 、 解 复 等 跨 间隔 信 ２ 就 地化 保 护配 置 方 案 史章 以一 个 典 型 ２ ２ ０ ｋ Ｖ采 用 常 规互 感 器 采 样 的 智 能 变 电 站 为 例 ，匝点 介绍 ２ ２ ０ ｋ Ｖ线 路保 护 、 ２ ２ ０ ｋ Ｖ 主变 保 护 及 ２ ２ ０ ｋ Ｖ母 差 保 护
智能变电站继电保护网络可视化研究与应用
智能变电站继电保护网络可视化研究与应用随着智能电网建设的不断推进，智能变电站越来越成为电力系统的核心设施。
智能变电站是指使用大量智能化设备和技术，以实现对变电设备、电网信息、通信网络等全面智能化管理的变电站。
其中，继电保护是智能变电站的重要组成部分之一，其作用是在电力系统故障发生时及时进行保护并避免事故扩大。
在智能变电站中，继电保护需要与其他设备进行信息交互，因此网络可视化技术成为继电保护的一项重要应用。
一、智能变电站继电保护系统简介智能变电站继电保护系统是一种电力系统保护设备，主要作用是对电力系统进行保护和控制。
继电保护系统可以对电力系统中的任何设备进行监测、控制和保护，如变压器、电缆、输电线路等。
在故障或异常情况下，继电保护系统可以及时识别故障，并发出相应的信号指示，以保护设备的正常运行。
智能变电站继电保护系统一般由三个主要组成部分构成：测量单元、逻辑单元和执行单元。
测量单元主要负责测量电流、电压、功率等电力参数；逻辑单元主要负责对电力参数进行分析和处理，判断是否存在故障；执行单元主要负责将判断结果转化为实际操作，如开关动作、告警等。
智能变电站继电保护系统中，多个继电保护设备需要进行信息交互。
为了方便管理和监控，网络可视化技术应运而生，可以方便地提供多种可视化展示方式，帮助工程师进行故障分析和故障定位。
网络可视化技术是一种基于计算机技术的信息显示技术，其主要目的是将网络中的各种信息可视化以方便人们观察和管理。
在智能变电站继电保护系统中，网络可视化技术可以将多个继电保护设备的信息以图形化方式呈现出来，工程师可以通过鼠标等手段对其进行控制。
具体应用如下：1. 显示设备状态和故障位置：网络可视化技术可以将智能变电站中各个设备的状态实时呈现出来，以便工程师进行实时监控和管理。
同时，网络可视化技术还可以在地图上显示电网络的拓扑结构，方便使用者快速查找故障发生的位置。
2. 实时通信：网络可视化技术可以将各个继电保护设备的信息实时更新，包括电流、电压、功率等参数，以便工程师随时了解系统的状态。
智能化变电站继电保护方案研究
（ｈ ｎ ｏ ｇ ｉｏＳ ｂｔｔ ｎＭａ ｔ ａｃ ｒ ｒａ ｏ ｒ ｕ ｐｙ ｏ ａ ｙ Ｚｂ ， ｈｎ ｏ ｇ２ ５ ０ ） Ｓ ａｄ ｎ ｂ ｕ ｓ ｉ ｉ ｅ ｎ ｅ Ｚ ａｏ ｎ ｎ ＷｏｋＡ ｅ ｗｅ ｐ ｌ Ｃ ｍｐ ｎ ， ｉｏ Ｓ ａ ｄ ｎ ５ ０ ０ Ｐ Ｓ
ｌ 智 能 变 电站 继 电保 护 与 传 统 保 护 对 比
１１ 保 护 装 置 的 设 计 ．
智能变 电站 的保护装置是采用统一 的 ＩＣ １５ 通 Ｅ ６８０
信规范 的，具有 以下 ３个核心功能，即 Ｓ ＭＶ、ＭＭＳ 和 Ｇ Ｓ 。其 中 Ｓ ＯＯ Ｅ ＭＶ 的主要功能是为采样值传输服 务，属于过程层部分：Ｇ Ｏ Ｅ的主要功 能是完成各个 Ｏ Ｓ 装 置问的数据交换 ， 属于 问隔层 部分 ， 其彻底改变 了传 统变 电站 的二次设计 ， ＭＭＳ的主要功 能是用于后台 而 和装置之 间的数据交互 ，属于站控层部分 。 在 传统 的变 电站 中 ，其继 电保 护装 置是通 过 背 板端 子 引入 至 屏柜 的端子 排 中的 ，是否 加载保 护压 板要 根据 实际 需要而 定 ，利用 端子 排 间的二 次 电缆 完成 了各保 护 屏柜之 问 的连接 。而 智能 变 电站 则是
ｃ ｎｔ ｃｉｎａｄｏ ｅａ ｏ ｆｈ ｒｓｂｔｔ ｎｐｌｔ ｒ ｅ ｔａ ｄｇｔ ｄ ｎ ｅｏ ｐｒ ｎ ｅ Ｔ ｉ ｏ ｓ ｕ ｔ ｎ ｐ ｒｔ ｎｏ ｅ ｍａｔ ｕ ｓ ｉ ｉ ｏ ｃｓ ｎ ｅ ａ ｒ ｏ ｉ ｔ ｓ ａｏ ｏｐ ｊ ｗｉｅ ａｇ ｆ ｘ ｅｉ ｃ． ｈｓ ｒ ｅ ｅ
能变 电站继 电保护 配置方 案 。
家 经过设 计文件和 Ｇ Ｓ 组态文件 来形成 变 电站 ＯＯ Ｅ
的 Ｓ Ｄ文件 【，这样 各设备 厂家就会 使用全 站统 一 Ｃ ２ 】 的 Ｓ Ｄ文件 ，对 Ｇ ＯＳ Ｃ Ｏ Ｅ网络收发信 息进 行提取 并 发送至装 置侧 。 从 上述 数据 传输 过程 可 以看 出采用 了 Ｇ Ｓ ＯＯ Ｅ 网络将 大为 减少二 次 电缆 的使 用量 ，不但 简化 了设 计 ，而 且节 约 了建 设运行 成本 ， 同时也减 小 了屏 柜
智能变电站继电保护可视化技术
智能变电站继电保护可视化技术1. 引言1.1 智能变电站继电保护可视化技术简介智能变电站继电保护可视化技术是一种结合了现代信息技术和电力系统领域的创新技术。
它将传统的继电保护系统与现代的可视化技术相结合，实现了对电力系统各项参数和状态的实时监测、分析和控制。
通过将变电站内部各种设备、线路和状态信息以图形化形式展示在操作人员的监控界面上，使得操作人员能够直观地了解变电站运行情况，及时发现问题并进行处理。
智能变电站继电保护可视化技术在变电站运行管理中发挥着重要作用。
它不仅提高了变电站运行的安全性和可靠性，还提升了操作人员的工作效率。
通过数据的实时监测和分析，可以帮助电力系统运营商预防故障并进行及时维护，从而减少停电时间，提高供电可靠性。
智能变电站继电保护可视化技术是电力系统领域的一项重要技术创新，对提升电力系统运行管理水平和供电质量有着积极的推动作用。
随着技术的不断发展和完善，相信智能变电站继电保护可视化技术将在未来得到更广泛的应用和推广。
2. 正文2.1 智能变电站继电保护系统概述智能变电站继电保护系统是通过采用先进的数字化技术和智能化算法，对变电站的电气装置进行监测、测量和控制，保障变电站的安全稳定运行。
该系统主要由保护装置、监测装置、通信装置、控制装置和人机交互界面等组成。
保护装置是智能变电站继电保护系统的核心部分，它能够快速准确地识别电网中的故障状态，并及时采取保护措施，确保电网不会发生故障蔓延。
监测装置可以实时监测变电站的运行状态，对电流、电压等参数进行测量，并将数据传输给保护装置进行处理。
通信装置是保证系统各部分之间通信的重要环节，它能够实现保护装置与监测装置之间的数据互通，提高系统的整体性能。
控制装置能够根据保护装置的信号，对变电站的设备进行远程控制，实现对电网的灵活调控。
人机交互界面是智能变电站继电保护系统的外部表现形式，通过界面操作，人员可以直观地了解系统的运行状态，及时处理异常情况。
智能站设计在变电二次继电保护中的应用研究王佳
智能站设计在变电二次继电保护中的应用研究王佳摘要：迈入新时代后的中国，各行各业的发展突飞猛进，社会经济呈现一片繁荣景象，作为支撑国民日常生活质量的重要支柱——电力行业也充分发挥了它的市场地位，如今在电力行业发展前景越来越广阔的前提下，人们对电力系统变电站继电设备的保护也越来越重视，在变电二次继电保护中应用智能站设计较好地解决了人们对安全问题的担忧，因此本文对智能站设计在变电二次继电保护中的作用及应用做了详细的分析，希望相关结论有助于业界同事采纳。
关键词：智能站设计；变电二次继电保护；应用前景科技时代背景下各行各业都离不开电力系统的支撑，包括现在我国的前沿发展行业有航天、冶金等，不仅离不开电力行业，对电力系统的供电质量和安全问题更是提出了相当高的要求。
而且现在随着行业发展，它们的用电复杂性也趋于复杂化，在这种形势下设计人员就面对的是不得不努力优化提升智能设计。
智能电站在这个时候应运而生，并且发挥了相当明显的优势，尤其是作为变电二次继电保护的技术支撑，更是高效开展了它的功能水平，给电力系统的发展打下坚实的基础，因此本文就这些展开具体应用层面的讨论。
一、智能站概念阐述智能站是一种以信息数字化技术为核心，通过内部各种系统的互相调节作用来实现获取信息数据、分析数据和调节设备功能的复杂系统。
目前业界使用最普遍的智能站的构成是由测量设备、辅助电源系统、二次操作设备、元件保护系统以及自动报警装置等部件构成。
智能站最大的特点就是它的自动化和智能化，这两方面集合又实现了电力系统的绿色安全特点。
与原来的变电站比较，现在的智能站采用的是光纤，进一步简化了调试流程和二次设备的构成，有利于操作人员更快捷的观测分析数据，很大程度上给工作人员减轻了工作难度。
二、智能站的设计要点（一）继电保护系统的全面建立以当今电子科技水平的发展状况，微电子技术的优势在电力系统中得到了充分的彰显。
本身电力系统就是一个非常复杂的工程，尤其是继电保护装置不仅复杂还容易受到各种内外因素的影响，包括电压输入输出混乱无保护措施等问题，都严重影响着继电安全装置，使其无法正常发挥功效。
智能变电站继电保护系统可靠性分析 倪早怀
智能变电站继电保护系统可靠性分析倪早怀摘要：本文我们分析了基于通用设计建立智能变电站继电保护系统，并采用不同的采样跳闸方式，利用可靠性分析构建智能变电站继电保护系统，并对其可靠性进行评估。
本次研究对智能变电站继电保护系统设计，运行维护具有一定的意义。
关键字：智能变电站；继电保护；系统；可靠性；Absrtact:Inthispaper,weanalyzedtherelayprotectionsystemofintelligentsubstationbase donuniversaldesign,anduseddifferentsamplingtripmethodstoconstructtherelayprotecti onsystemofintelligentsubstationusingreliabilityanalysis,andevaluateditsreliability.Thisst udyhascertainsignificanceforthedesign,operationandmaintenanceofrelayprotectionsyst eminintelligentsubstation.Keywords:intelligentsubstation;relayprotection;system;reliability;一，智能变电站继电保护系统在本次研究中，我们遵循了智能变电站设计原则，采用常规互感器，合并单元来实现信息的采集，通过常规断路器以及智能终端实现了设备智能化，按照双母线方法进行设计考虑。
二回变压器之路四母线PT电压的方式，按照星型组网进行过程，过程层采用SV一级GOOSE网络，从而实现冗余配置。
本文我们针对不同跳闸采样的方式，按照相关原则建立了智能变电站各级保护结构。
二，可靠性分析首先选择评估参数。
在系统可靠性评估过程中，由于智能变电站所采用的是一种新型的电子设备，缺乏故障统计信息，因此我们在评估过程中可以参考前人的文献来获取数值。
电气工程及其自动化无功补偿技术的应用
电气工程及其自动化无功补偿技术的应用
倪佳佳
【期刊名称】《光源与照明》
【年(卷),期】2024()3
【摘要】为了提升电力系统运行稳定性以及安全性,文章从电气工程及其自动化领域出发,简单介绍了电气工程及其自动化相关内容,分析了无功补偿技术的内涵与作用,并从实践出发探讨了无功功率补偿技术的应用内容,希望能够为相关研究提供一定的参考。
【总页数】3页(P231-233)
【作者】倪佳佳
【作者单位】国网江苏省电力有限公司泗洪县供电分公司
【正文语种】中文
【中图分类】TM76
【相关文献】
1.智能无功补偿技术在电气工程自动化中应用
2.智能无功补偿技术在电气工程自动化中的应用研究
3.浅谈电气工程及其自动化无功补偿技术的应用
4.电气工程及其自动化无功补偿技术的实际应用
5.电气工程及其自动化无功补偿技术的实际应用
因版权原因，仅展示原文概要，查看原文内容请购买。
基于智能化变电站继电保护调试及应用 聂家全
基于智能化变电站继电保护调试及应用聂家全摘要：在我国变电站自动化技术的发展过程中，智能化技术的发展与应用有着极其重大意义。
智能化变电站与我国传统的老式变电站相比，能够更好地实现电流与电路的自动化变换，同时具有更先进的智能网络设备。
本文从对智能化变电站进行概述入手，对我国智能化变电站继电保护调试及应用进行了分析。
关键词：智能化变电站；继电保护调试；应用分析目前中国随着改革的浪潮一浪高过一浪，经济不断的发展，从而使科技为了适应日益多变的现代化大潮的发展方向，也在不断地进行着革新。
尤其在当今中国的变电站的领域，自动化、以及智能化的水平相比较来说，旧的模式下的变电站在很大程度上已经有了明显的改善，并且能够很好地控制自动化系统以及设备的更好使用。
而且也能够在其工作的系统中有效的减少建设的费用。
1.智能化变电站当今中国的变电站发展过程中，变电站的电力保护系统是由继电保护调试和应用等重要的组成部分所构成的。
应用了此项技术在变电站工程工作的过程中，智能化变电站的相关操作人员可以通过对于该系统的相关调试来找到解决变电站设置的问题的。
并且在很大的程度上帮助了智能化的变电站所具有的电力控制与装置之间的保护协调系统甚至是电路的检修方面更好的运行工作。
应用智能化的变电站继电保护调试和应用上能够行之有效的增强提升了变电站的各个装置上的控制水平以及安全保护系统，更能增强工作中的变电站的自动化与智能化的水平。
同时能够使变电站工作中对于事故的处理能力大大的加强了。
促使变电站装置的运算能力以及适应性也大大的提升。
由此乐观的前景下，对于革新与改变智能化的变电站继电保护调试以及应用上又有了新的要求。
相对于旧的模式下的变电站，对于光电技术的大量应用就是智能化变电站所具有的突出优势了，并且对于网络以及电子信息技术的应用也在某种程度上对于旧有模式下的变电站的工作模式有着很大的冲击力。
另一方面，应用大量的电子信息技术模式也在某种程度上发生着极大的改变，有机的实现了不同类数字化的电量输出。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
智能变电站就地化继电保护技术方案研究倪佳佳
发表时间：2019-08-27T16:06:06.953Z 来源：《基层建设》2019年第16期作者：倪佳佳胡清唐禹强[导读] 摘要：本文主要研究的是智能变电站在建设过程中继电保护就地化技术的使用情况。
国网江苏省电力有限公司泗洪县供电分公司 223900摘要：本文主要研究的是智能变电站在建设过程中继电保护就地化技术的使用情况。
采用“分析综合法”作为主要的研究手段，以就地化的作用以及配置原则作为切入点。
详细介绍了智能变电站就地化继电保护的实施方式。
关键词：智能变电站；就地继电保护；施工方案引言
随着科学技术的不断发展，电力设备的更新也逐渐加快了脚步，这其中智能变电站的推广以及普及就是一个很好的佐证。
目前，智能变电站的二次设备正在向户外过渡，就地化安装的形式纷纷出现，这对于智能变电站的发展起到了十分重要的促进作用。
一、就地化介绍
（一）作用
1.节省投资
继电器就地化技术比较突出的特点就是将继电器的安装由小室转移到了户外，通过这种转移，可以减少主控制室以及小室的建造面积，同时可以让继电保护装置进行分步骤安装[1]。
通过这种转变有效减低了安装所需要的成本。
2.简化二次回路
在继电器就地化技术中，比较关键的就是保护下放技术，通过对检测、保护等设备进行模块化的配置，并且将电磁抗干扰装置分布在一次设备的附近，通过这些技术的运用节省屏间的电缆，让继电器的二次回路变得更加简明、高效。
3.方便运维
就地化机电保护技术的运用，通过大量的直采信号来完成就地化的采集工作，减少了运维人员查线的工作量，从而让运维变得更加方便、快捷。
（二）技术
目前国外的就地化技术发展比较迅速，从主控制室组屏发展到小室组屏，再到安装施工现场就地柜组屏，最后发展到直接安装集成阶段。
由此过程我们不难发现，该项技术逐渐淘汰掉了二次设备现场控制柜，让安装变得更加简便，同时也提高了运行的稳定性。
而随着智能变电站的逐步普及，许多的智能终端以及合并单元被运用在汇控柜的安装过程中，这就为继电保护设备现场运行提供了非常良好的基础。
二、配置原则
（一）根据断路器设置保护单元继电保护就地化技术的具体运用需要按照一定的标准来进行，其中比较关键的一点就是要根据断路器设置保护单元的间隔来进行配置工作[2]。
通过物理集成以及独立逻辑等方式对线路、母线以及主变进行保护的间隔保护单元，是非常重要的电子元器件，它通过将模拟量以及状态量等信息上传至过程层网络，来减少电气连接所需要的距离。
（二）满足“四性”要求想要让继电保护就地化技术发挥出应有的效果，在安装以及使用的过程中就要确保一些继电保护的基本原则。
最基本的就是要满足选择性、速度性、灵敏性以及可靠性的原则。
目前，智能变电站所面临的困境中，继电保护采样困难，数据真实性较低，保护动作时间长等问题是比价突出的，为了解决这些问题，就需要在就地化继电保护技术的运用过程中严格按照“四性”的具体要求来认真执行。
（三）遵循紧凑化原则就地化继电保护的主要特点就是统一化、缩小化以及实现无防护设施安装。
为了达成这样的目标，就需要对于继电保护装置进行相应的修改工作，让装置内部的元器件排列以及分布变得更加紧凑、高效。
同时要想办法缩小设备的尺寸，让继电保护装置能够在被保护装置的附近进行安装。
在就近安装的过程中，保护装置要确保对于周围环境具有高适应能力，特别是对于周围磁场的干扰要有着很好的抵御效果，从而实现该设备的无防护安装。
并且要求继电器保护设备采用标准接口，让保护装置与一次性设备可以进行快速的对接，从而提高安装以及检修的效率。
三、技术要求
（一）数据同步技术在完成就地化跨间隔保护技术之后，为了保证其功能的正常使用，就要对各个间隔子机进行准确地对时工作，为了完成时间上的精准校对，需要采用时间同步技术。
目前比较常用的做法是通过对称算法来计算节点之间的传输时延，根据计算的结果来对时延进行相应的修正，在完成修正工作之后，采用差值同步算法进行同步对时作业。
针对时间采样环节，主要有三种形式，点对点采样，根据外部时钟采样以及根据中断事件进行采样。
这三种方式各有特点，点对点采样法，会增加环网流量的负荷，而外部时钟同步法会因为时钟的异常而造成数据精度的减低，故此不采用这两种方式。
（二）达到环境要求通过上文的介绍我们知道，就地化继电器保护设备需要安装在靠近一次设备的地方，由于脱离了小室的保护，因此受到外界干扰的影响会非常大，特别是一次设备周围的电磁场对于装置的影响，可能会导致就地化继电器保护设备失灵，为了解决这个问题，就需要让保护设备满足一些特定的要求，以适应复杂的室外环境。
首先，保护设备的生产以及组装必须按照相关的标准严格执行，对于密封处接口进行仔细的处理，以满足该设备防尘、防水等要求[3]。
其次，保护装置要能应对复杂的气候环境，对于高温、严寒以及高湿度等环境要有一定的抵抗能力。
最后，对于保护装置的物理强度也要有一定的要求，要能抵抗一定规模的震动以及冲击，从而适应户外环境。
四、具体方案
（一）整体配置 1.线保护方式
在对双母线接线的间隔问题上，需要由间隔保护单元进行线路的保护工作，具体方式为使用两个断路器对应间隔保护单元，在进行独立采样之后再开始数据的级联工作。
并且让两个保护单元中的一个完成对于双母线的保护工作。
同时，另一方面间隔保护单元负责实现重合闸以及断路器失效保护功能。
在线路的保护中，应该使用线路侧电压，或者是根据装置来分别配置电压切换组件。
2.母线保护
想要让母线的保护能力得到完全的发挥，就需要采用分布式保护方法。
以实际的需要作为基准，把保护功能分布到各个子机中，从而确保各个子机能够独立运算，并且使用无主式母线差动保护方式。
3.变压器保护
与母线保护相同，对于变压器的保护方式与采用分布式方法，间隔保护单元与侧断路器形成对应关系，构成双向环网。
在双向环网的框架下，中性点传输的电流可以被连入环网中，从而对变压器提供保护。
（二）总体架构
跨间隔保护运用主机+子机的形式，将主机安装在小室内部，保护设备SV直采，主机与子机之间构成点对点的连接方式[4]。
该形式主要有以下几种特点，首先，互感器合并单元可以做到无防护就地安装。
其次，线路以及母联的保护设备也可以做到就地安装，并且达到直接SV采样以及电缆跳闸。
最后，当采用主机+子机模式的时候，子机一方就可以实现无防护就地安装。
同时由于主机与子机之间形成了点对点的临街，提高了保护设备的可靠性，并且能够明显地减少装置的接口，对于信息共享的优化也提供了一定的帮助。
（三）运行维护技术
首先，要参考检测设备实际的运行环境，自动生成检测模板，并且依照实际情况自动进行检测项目的选择。
其次，在检测装置运行的时候，模拟故障发生时的状态，形成信息的采集以及反馈工作，形成控制闭环，并且根据数据来判断保护装置的各项指标是否符合相应的标准。
最后，在检测结束之后，设备可以自动产生检测报告，并且将报告实时传递给后方的主服务器，通过主服务器将报告储存在大数据库之中，方便进行统一的管控。
五、结束语
在智能变电站建设的过程中运用就地化继电保护技术，可以明显地减少智能变电站控制层面与间隔层面之间所需要的接线的数量，有效减低了维护的成本，因此应该在智能变电站建设中大力推广这项技术。
参考文献：
[1]宋爽，乔星金，卜强生，etal.智能变电站就地化继电保护技术方案研究[J].电力工程技术，2018，37（2）.
[2]吴赛，仝杰，朱朝阳，等.智能变电站就地化保护无线接入方案设计[J].电力建设，2017，38（5）：69-75.
[3]余红欣，张友强，钟加勇，等.新一代智能变电站继电保护整体方案技术研究[J].通讯世界，2017（20）：109-110.
[4]陈琦，陈福锋，张尧，等.就地化分布式母线保护性能分析[J].华电技术，2017，39（6）：6-9.。
