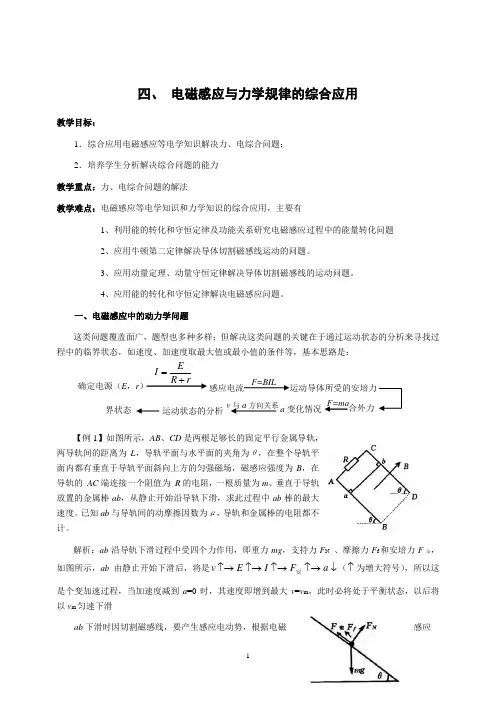

§4 电磁感应与力学规律的综合应用教学目标：1．综合应用电磁感应等电学知识解决力、电综合问题； 2．培养学生分析解决综合问题的能力 教学重点：力、电综合问题的解法教学难点：电磁感应等电学知识和力学知识的综合应用，主要有1、利用能的转化和守恒定律及功能关系研究电磁感应过程中的能量转化问题2、应用牛顿第二定律解决导体切割磁感线运动的问题。

3、应用动量定理、动量守恒定律解决导体切割磁感线的运动问题。

4、应用能的转化和守恒定律解决电磁感应问题。

教学方法：讲练结合，计算机辅助教学 教学过程：一、电磁感应中的动力学问题这类问题覆盖面广，题型也多种多样；但解决这类问题的关键在于通过运动状态的分析来寻找过程中的临界状态，如速度、加速度取最大值或最小值的条件等，基本思路是：【例1】如图所示，AB 、CD 是两根足够长的固定平行金属导轨，两导轨间的距离为L ，导轨平面与水平面的夹角为θ，在整个导轨平面内都有垂直于导轨平面斜向上方的匀强磁场，磁感应强度为B ，在导轨的 AC 端连接一个阻值为 R 的电阻，一根质量为m 、垂直于导轨放置的金属棒ab ，从静止开始沿导轨下滑，求此过程中ab 棒的最大速度。

已知ab 与导轨间的动摩擦因数为μ，导轨和金属棒的电阻都不计。

F=BIL 界状态v与a方向关系运动状态的分析a 变化情况 F=ma 合外力 感应电流 确定电源（E ，r ） r R EI +=解析：ab 沿导轨下滑过程中受四个力作用，即重力mg ，支持力F N 、摩擦力F f 和安培力F 安，如图所示，ab 由静止开始下滑后，将是↓↑→↑→↑→↑→a F I E v 安（↑为增大符号），所以这是个变加速过程，当加速度减到a =0时，其速度即增到最大v =v m ，此时必将处于平衡状态，以后将以v m 匀速下滑ab 下滑时因切割磁感线，要产生感应电动势，根据电磁感应定律： E=BLv ① 闭合电路AC ba 中将产生感应电流，根据闭合电路欧姆定律： I=E/R ②据右手定则可判定感应电流方向为aAC ba ，再据左手定则判断它受的安培力F 安方向如图示，其大小为： F 安=BIL ③取平行和垂直导轨的两个方向对ab 所受的力进行正交分解，应有： F N = mg cos θ F f = μmg cos θ由①②③可得RvL B F 22=安以ab 为研究对象，根据牛顿第二定律应有：mg sin θ –μmg cos θ-RvL B 22=ma ab 做加速度减小的变加速运动，当a =0时速度达最大 因此，ab 达到v m 时应有：mg sin θ –μmg cos θ-RvL B 22=0 ④ 由④式可解得()22cos sin LB Rmg v m θμθ-=注意：（1）电磁感应中的动态分析，是处理电磁感应问题的关键，要学会从动态分析的过程中来选择是从动力学方面，还是从能量、动量方面来解决问题。

（2）在分析运动导体的受力时，常画出平面示意图和物体受力图。

二、电磁感应中的能量、动量问题无论是使闭合回路的磁通量发生变化，还是使闭合回路的部分导体切割磁感线，都要消耗其它形式的能量，转化为回路中的电能。

这个过程不仅体现了能量的转化，而且保持守恒，使我们进一步认识包含电和磁在内的能量的转化和守恒定律的普遍性。

分析问题时，应当牢牢抓住能量守恒这一基本规律，分析清楚有哪些力做功，就可知道有哪些形式的能量参与了相互转化，如有摩擦力做功，必然有内能出现；重力做功，就可能有机械能参与转化；安培力做负功就将其它形式能转化为电能，做正功将电能转化为其它形式的能；然后利用能量守恒列出方程求解。

【例2】如图所示，两根间距为l 的光滑金属导轨（不计电阻），由一段圆弧部分与一段无限长的水平段部分组成。

其水平段加有竖直向下方向的匀强磁场，其磁感应强度为B ，导轨水平段上静止放置一金属棒cd ，质量为2m 。

，电阻为2r 。

另一质量为m ，电阻为r 的金属棒ab ，从圆弧段M 处由静止释放下滑至N 处进入水平段，圆弧段MN 半径为R ，所对圆心角为60°，求：（1）ab 棒在N 处进入磁场区速度多大？此时棒中电流是多少？ （2）ab 棒能达到的最大速度是多大？（3）ab 棒由静止到达最大速度过程中，系统所能释放的热量是多少？ 解析：（1）ab 棒由静止从M 滑下到N 的过程中，只有重力做功，机械能守恒，所以到N 处速度可求，进而可求ab 棒切割磁感线时产生的感应电动势和回路中的感应电流。

ab 棒由M 下滑到N 过程中，机械能守恒，故有：221)60cos 1(mv mgR =︒- 解得gR v = 进入磁场区瞬间，回路中电流强度为 rgR Bl r r EI 32=+=（2）设ab 棒与cd 棒所受安培力的大小为F ，安培力作用时间为 t ，ab 棒在安培力作用下做减速运动，cd 棒在安培力作用下做加速运动，当两棒速度达到相同速度v ′时，电路中电流为零，安培力为零，cd 达到最大速度。

运用动量守恒定律得 v m m mv '+=)2(解得 gR v 31=' （3）系统释放热量应等于系统机械能减少量，故有2232121v m mv Q '⋅-=解得mgR Q 31= 三、综合例析（一）电磁感应中的“双杆问题”电磁感应中“双杆问题”是学科内部综合的问题，涉及到电磁感应、安培力、牛顿运动定律和动量定理、动量守恒定律及能量守恒定律等。

要求学生综合上述知识，认识题目所给的物理情景，找出物理量之间的关系，因此是较难的一类问题，也是近几年高考考察的热点。

考题回顾【例3】（2003年全国理综卷）如图所示，两根平行的金属导轨，固定在同一水平面上，磁感应强度B =0.50T 的匀强磁场与导轨所在平面垂直，导轨的电阻很小，可忽略不计。

导轨间的距离l=0.20m 。

两根质量均为m=0.10kg 的平行金属杆甲、乙可在导轨上无摩擦地滑动，滑动过程中与导轨保持垂直，每根金属杆的电阻为R =0.50Ω。

在t =0时刻，两杆都处于静止状态。

现有一与导轨平行、大小为0.20N 的恒力F 作用于金属杆甲上，使金属杆在导轨上滑动。

经过t =5.0s ，金属杆甲的加速度为a =1.37m/s 2，问此时两金属杆的速度各为多少？解析：设任一时刻t 两金属杆甲、乙之间的距离为x ，速度分别为v 1和v 2，经过很短的时间△t ，杆甲移动距离v 1△t ，杆乙移动距离v 2△t ，回路面积改变t l v v lx t t v t v x S ∆-=-+∆+∆-=∆)(])[(2112由法拉第电磁感应定律，回路中的感应电动势tS B E ∆∆= 回路中的电流 RE i 2=杆甲的运动方程ma Bli F =-由于作用于杆甲和杆乙的安培力总是大小相等，方向相反，所以两杆的动量0(=t 时为0）等于外力F 的冲量21mv mv Ft +=联立以上各式解得)](2[21211ma F F B R m F v -+= )](2[212212m a F I B R m F v --=代入数据得s m v sm v /85.1/15.821==点评：题中感应电动势的计算也可以直接利用导体切割磁感线时产生的感应电动势公式和右手定则求解：设甲、乙速度分别为v 1和v 2，两杆切割磁感线产生的感应电动势分别为E 1＝Blv 1 ，E 2＝Blv 2由右手定则知两电动势方向相反，故总电动势为E ＝E 2―E 1＝Bl （v 2－v 1）。

分析甲、乙两杆的运动，还可以求出甲、乙两杆的最大速度差m v ∆：开始时，金属杆甲在恒力F 作用下做加速运动，回路中产生感应电流，金属杆乙在安培力作用下也将做加速运动，但此时甲的加速度肯定大于乙的加速度，因此甲、乙的速度差将增大。

根据法拉第电磁感应定律，感应电流将增大，同时甲、乙两杆所受安培力增大，导致乙的加速度增大，甲的加速度减小。

但只要a 甲>a 乙，甲、乙的速度差就会继续增大，所以当甲、乙两杆的加速度相等时，速度差最大。

此后，甲、乙两杆做加速度相等的匀加速直线运动。

设金属杆甲、乙的共同加速度为a ，回路中感应电流最大值I m .对系统和乙杆分别应用牛顿第二定律有：F =2ma ；BLI m =ma .由闭合电路敬欧姆定律有E =2I m R ，而m v BL E ∆= 由以上各式可解得./1022s m L B FRv m ==∆【例4】（2004年全国理综卷）图中a 1b 1c 1d 1和a 2b 2c 2d 2为在同一竖直平面内的金属导轨，处在磁感应强度为B 的匀强磁场中，磁场方向垂直于导轨所在平面（纸面）向里。

导轨的a 1b 1段与a 2b 2段是竖直的，距离为l 1；c 1d 1段与c 2d 2段也是竖直的，距离为l 2。

x 1 y 1与x 2 y 2为两根用不可伸长的绝缘轻线相连的金属细杆，质量分别为和m 1和m 2，它们都垂直于导轨并与导轨保持光滑接触。

两杆与导轨构成的回路的总电阻为R 。

F 为作用于金属杆x 1y 1上的竖直向上的恒力。

已知两杆运动到图示位置时，已匀速向上运动，求此时作用于两杆的重力的功率的大小和回路电阻上的热功率。

解析：设杆向上的速度为v ，因杆的运动，两杆与导轨构成的回路的面积减少，从而磁通量也减少。

由法拉第电磁感应定律，回路中的感应电动势的大小v l l B E )(12-= ①回路中的电流 REI =② 电流沿顺时针方向。

两金属杆都要受到安培力作用，作用于杆x 1y 1的安培力为I Bl f 11= ③方向向上，作用于杆x 2y 2的安培力为 I Bl f 22= ④方向向下，当杆作匀速运动时，根据牛顿第二定律有02121=-+--f f g m g m F ⑤解以上各式得 )()(1221l l B gm m F I -+-=⑥R l l B gm m F v 212221)()(-+-=⑦作用于两杆的重力的功率的大小 gv m m P )(21+= ⑧ 电阻上的热功率 R I Q 2= ⑨ 由⑥⑦⑧⑨式，可得g m m R l l B gm m F P )()()(21212221+-+-=⑩ R l l B g m m F Q 21221])()([-+-= ⑾下面对“双杆”类问题进行分类例析 1、“双杆”向相反方向做匀速运动当两杆分别向相反方向运动时，相当于两个电池正向串联。

【例5】两根相距d =0.20m 的平行金属长导轨固定在同一水平面内，并处于竖直方向的匀强磁场中，磁场的磁感应强度B =0.2T ，导轨上面横放着两条金属细杆，构成矩形回路，每条金属细杆的电阻为r =0.25Ω，回路中其余部分的电阻可不计.已知两金属细杆在平行于导轨的拉力的作用下沿导轨朝相反方向匀速平移，速度大小都是v =5.0m/s ，如图所示.不计导轨上的摩擦.（1）求作用于每条金属细杆的拉力的大小.（2）求两金属细杆在间距增加0.40m 的滑动过程中共产生的热量.解析：（1）当两金属杆都以速度v 匀速滑动时，每条金属杆中产生的感应电动势分别为： E 1=E 2=Bdv 由闭合电路的欧姆定律，回路中的电流强度大小为：rE E I 221+=因拉力与安培力平衡，作用于每根金属杆的拉力的大小为F 1=F 2=IBd 。
