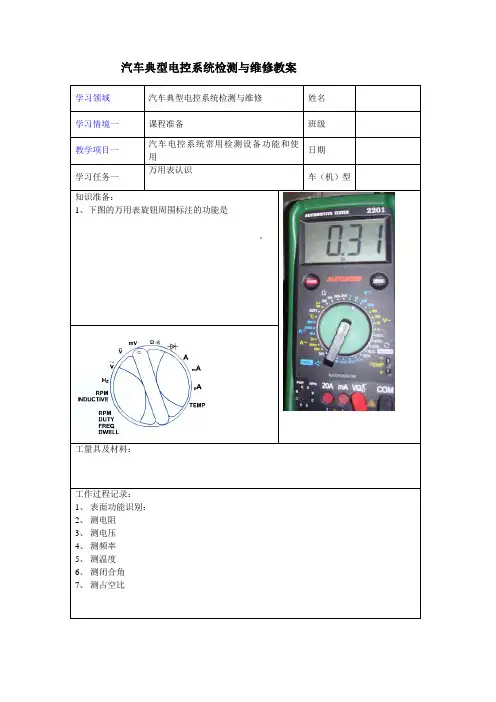

汽车典型电控系统检测与维修教案学习领域汽车典型电控系统检测与维修姓名学习情境一课程准备班级教学项目一汽车电控系统常用检测设备功能和使用日期学习任务一万用表认识车（机）型知识准备：1、下图的万用表旋钮周围标注的功能是__________ _____________________________________________ __________________________________________。
工量具及材料：工作过程记录：1、表面功能识别：2、测电阻3、测电压4、测频率5、测温度6、测闭合角7、测占空比汽车典型电控系统检测与维修教案知识准备：1、OBD—Ⅱ16端子诊断座的16、4、7、15端子的功能是（___________）、（_____________）、(__________________)、（________________）。
2、下图为_________公司的______________和_____________公司的______________的专用解码器。
3、解码器的主要功能有（___________）、（___________）、（___________）、（_________）（___________）。
4、ON—BOARD DIAGNOSITICS的意思是______________________。
工量具及材料：工作过程记录：1、解码器的接入2、解码器读码操作步骤1）、读取故障码方法2）读取动态数据流方法3）、清除故障码方法4）、基本设定方法5）、检测波形方法检测结果：车型故障码相关动态数据课后任务0布置作业、总结1、课后复习和查阅有关资料2、完成课后作业汽车典型电控系统检测与维修教案学习领域汽车典型电控系统检测与维修姓名学习情境五悬架电控系统检测维修班级教学项目一电控悬架系统日期学习任务一电控悬架传感器电路故障车（机）型知识准备：1、和电控悬架工作相关的传感器有______________________________________________________________ _____________________________________________。
