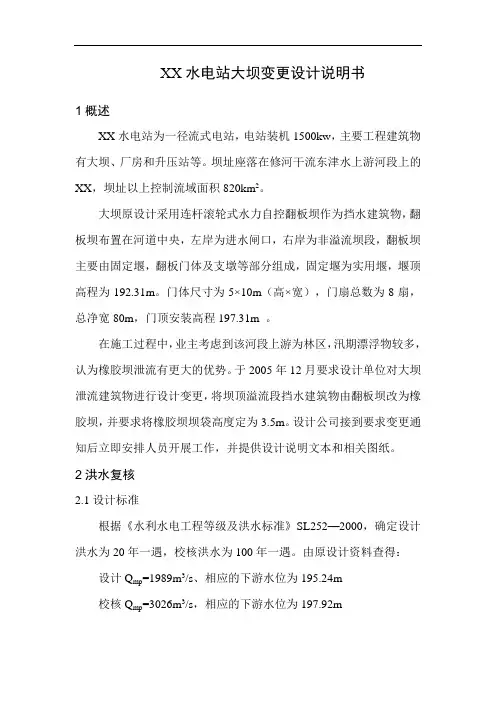

XX水电站大坝变更设计说明书1概述XX水电站为一径流式电站，电站装机1500kw，主要工程建筑物有大坝、厂房和升压站等。
坝址座落在修河干流东津水上游河段上的XX，坝址以上控制流域面积820km2。
大坝原设计采用连杆滚轮式水力自控翻板坝作为挡水建筑物，翻板坝布置在河道中央，左岸为进水闸口，右岸为非溢流坝段，翻板坝主要由固定堰，翻板门体及支墩等部分组成，固定堰为实用堰，堰顶高程为192.31m。
门体尺寸为5×10m（高×宽），门扇总数为8扇，总净宽80m，门顶安装高程197.31m 。
在施工过程中，业主考虑到该河段上游为林区，汛期漂浮物较多，认为橡胶坝泄流有更大的优势。
于2005年12月要求设计单位对大坝泄流建筑物进行设计变更，将坝顶溢流段挡水建筑物由翻板坝改为橡胶坝，并要求将橡胶坝坝袋高度定为3.5m。
设计公司接到要求变更通知后立即安排人员开展工作，并提供设计说明文本和相关图纸。
2洪水复核2.1设计标准根据《水利水电工程等级及洪水标准》SL252—2000，确定设计洪水为20年一遇，校核洪水为100年一遇。
由原设计资料查得：设计Q mp=1989m3/s、相应的下游水位为195.24m校核Q mp=3026m3/s，相应的下游水位为197.92m2.2坝顶过水深的计算为使橡胶坝操作方便，橡胶坝分为两段，在坝中间设一中墩隔开，中墩厚度为1.0m。
溢流宽度B定为79m，固定堰仍为实用堰，堰顶高程更变为193.81m。
当遭遇设计洪水标准以下的洪水时可塌坝由坝顶溢流，缩短洪水在库内的滞留时间，降低水库洪水位。
其过流能力采用流量公式Q=σεMB H03/2进行计算，根据橡胶坝设计规范提供的资料，橡胶坝塌坝后流量系数可采用m=0.36。
因式上各参数均与设计水头有关，不能直接解出H d，故采用试算法求解。
设H d＝6.25m，按坝前水位查得河道过水断面面积为Ω＝862m2,又知设计洪水流量为Q＝1989 m3/s，则V0=1989/862=2.30ｍ/ｓ，行近流速水头为0.30m，H0＝6.25+0.30＝6.55m。
一座橡胶坝工程设计报告
1综合说明1.1绪言小XX是竹竿河的一级支流，干流全长98.0km，流域面积796.0km2，是纵贯XX县境内的一条主要河流。
河道上游建有石山口大型水库，中下游建有小龙山拦河枢纽工程。
在小龙山以下4.0km处为XX县城所在地，城区面积7.0km2，现有人口7万多人，中长期发展规划城区面积为11.0km2，人口8～12万人。
国道312线由西到东穿越其间，开武（开封至武汉）公路贯通南北，西宁（西安至南京）铁路亦从这里经过。
便利的交通和优越的自然环境使之成为XX的政治、经济、文化中心。
小XX穿XX县城南而过，对城区及沿线乡镇工农业生产的发展起着举足轻重的作用。
特别是离城区较近的城郊高产大棚蔬菜发展迅速，不仅丰富了XX县城乡人民的菜篮子，而且还远销合肥、武汉、上海等地，是带动农村经济发展的拳头项目。
近几年由于浇灌水源得不到解决，发展规模和速度受到限制。
同时，随着经济的发展，县城人口逐渐增多，县城工农业和城市生活用水的供需矛盾日趋尖锐，并已成为城区经济发展的主要制约因素。
为了改善投资环境，加速城区的建设步伐，近几年来，XX人民对治理开发小XX，美化县城环境的呼声越来越高，渴望能使小XX早日成为有安全保障，可供人们茶余饭后逍遣漫步的旅游景点。
县委、县政府也决心下大力气对小XX城区段进行综合治理开发，力争使小XX变成河水清、水面宽、景点多的带状游览区。
近期拟在罗息桥下游120m处修建一座橡胶坝工程，使沿河两岸特别是城关段成为该县两个文明建设的窗口，为子孙后代造福。
受XX县水利局委托，我院积极组织人力对拟建橡胶坝的小XX河道段进行了勘探测量，并按照要求编制了该橡胶坝工程的工程设计。
工程特征值详见表1-1。
表1—1 XX县小XX橡胶坝工程特征值表1.2水文小XX是XX县境内的一条主要河流，发源于涩港乡同心村，由西南向东北纵贯XX全境，流经XX县城（东经114°31′，北纬32°13′），至竹竿乡河口寨入竹竿河，全长98.0km，平均比降1/1200，流域面积796.0km2，多年平均径流量3.49亿m3。
橡胶坝施工设计方案
橡胶坝施工设计方案1.项目背景橡胶坝是一种新型的水工结构，采用橡胶材料作为坝体材料，主要用于水库、河道等水利工程中的防洪、节能、减排等功能。
本设计方案将重点介绍橡胶坝的施工设计。
2.施工目标本次施工的目标是在规定时间内完成橡胶坝的施工，并确保施工质量符合相关标准和规范要求。
同时，要保证施工过程中的安全，确保工人的人身安全。
3.施工方案（1）材料准备：根据设计要求，采购符合要求的橡胶材料，并进行质量检测，确保材料的质量符合施工要求。
（2）场地准备：根据施工图纸，清理施工场地，确保场地的平整度和清洁度。
同时，根据设计要求对场地进行浇筑坝台、坝脚等基础工程。
（3）橡胶坝的制作：根据橡胶坝的具体尺寸和设计要求，进行橡胶坝的制作。
首先将橡胶材料切割成合适的尺寸，然后将橡胶坝的各个组件进行拼接，最后进行质量检验，确保橡胶坝的强度和密封性达到要求。
（4）橡胶坝的安装：将制作好的橡胶坝组件进行安装，根据设计要求将橡胶坝固定在基础上，并进行必要的调整和修正。
同时，根据设计要求安装橡胶坝的辅助设备，如开关阀门、水闸等。
（5）橡胶坝的检测：在施工完成后，对橡胶坝进行质量检测和性能测试。
包括橡胶坝的密封性、强度和耐用性等方面的测试，确保橡胶坝的性能符合设计要求。
（6）施工记录和整理：在施工过程中，要做好施工记录，并整理施工资料，以备后期的使用和维护。
4.施工管理（1）安全管理：施工过程中要进行安全教育和培训，并设置必要的安全设备和标识，提高工人的安全意识。
同时要进行安全巡查和隐患排查，及时处理可能引发事故的风险。
（2）质量管理：严格按照设计要求和施工规范进行施工，每个环节都要进行质量检验，确保施工质量符合要求。
对不合格的施工进行整改或返工，确保质量问题得到解决。
（3）进度管理：根据施工计划，制定详细的施工进度，确保施工按时完成。
同时，对施工进度进行监控和管理，及时解决可能影响进度的问题。
（4）成本控制：根据设计要求和施工进度，合理安排施工人员和设备的使用，控制施工成本。
充气式橡胶坝工程初步设计报告_secret-2

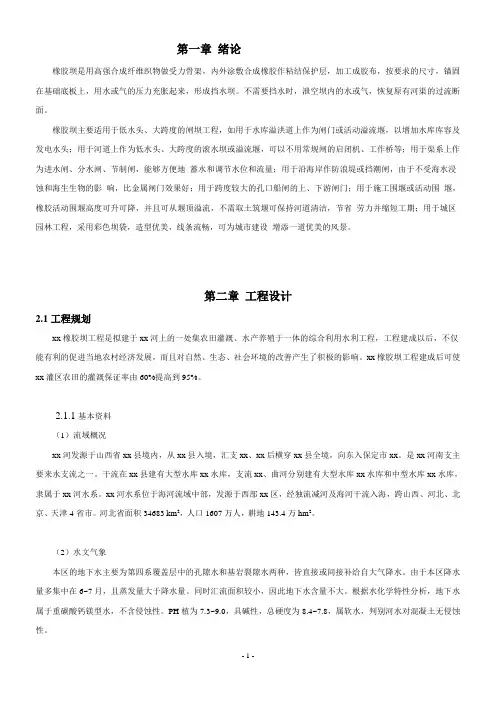

第一章绪论橡胶坝是用高强合成纤维织物做受力骨架，内外涂敷合成橡胶作粘结保护层，加工成胶布，按要求的尺寸，锚固在基础底板上，用水或气的压力充胀起来，形成挡水坝。
不需要挡水时，泄空坝内的水或气，恢复原有河渠的过流断面。
橡胶坝主要适用于低水头、大跨度的闸坝工程，如用于水库溢洪道上作为闸门或活动溢流堰，以增加水库库容及发电水头；用于河道上作为低水头、大跨度的滚水坝或溢流堰，可以不用常规闸的启闭机、工作桥等；用于渠系上作为进水闸、分水闸、节制闸，能够方便地蓄水和调节水位和流量；用于沿海岸作防浪堤或挡潮闸，由于不受海水浸蚀和海生生物的影响，比金属闸门效果好；用于跨度较大的孔口船闸的上、下游闸门；用于施工围堰或活动围堰，橡胶活动围堰高度可升可降，并且可从堰顶溢流，不需取土筑堰可保持河道清洁，节省劳力并缩短工期；用于城区园林工程，采用彩色坝袋，造型优美，线条流畅，可为城市建设增添一道优美的风景。
第二章工程设计2.1工程规划xx橡胶坝工程是拟建于xx河上的一处集农田灌溉、水产养殖于一体的综合利用水利工程，工程建成以后，不仅能有利的促进当地农村经济发展，而且对自然、生态、社会环境的改善产生了积极的影响。
xx橡胶坝工程建成后可使xx灌区农田的灌溉保证率由60%提高到95%。
2.1.1基本资料（1）流域概况xx河发源于山西省xx县境内，从xx县入境，汇支xx、xx后横穿xx县全境，向东入保定市xx。
是xx河南支主要来水支流之一。
干流在xx县建有大型水库xx水库，支流xx、曲河分别建有大型水库xx水库和中型水库xx水库，隶属于xx河水系。
xx河水系位于海河流域中部，发源于西部xx区，经独流减河及海河干流入海，跨山西、河北、北京、天津4省市。
河北省面积34683 km2，人口1607万人，耕地143.4万hm2。
（2）水文气象本区的地下水主要为第四系覆盖层中的孔隙水和基岩裂隙水两种，皆直接或间接补给自大气降水。
由于本区降水量多集中在6~7月，且蒸发量大于降水量。
庄浪县城区橡胶坝工程设计报告

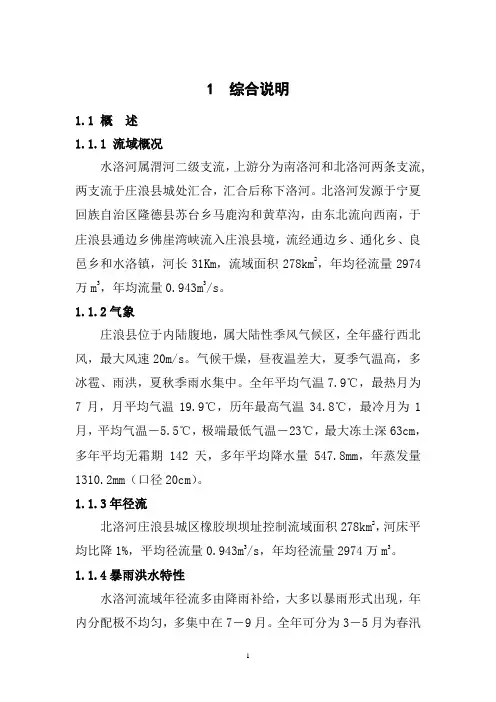

1 综合说明1.1 概述1.1.1 流域概况水洛河属渭河二级支流，上游分为南洛河和北洛河两条支流,两支流于庄浪县城处汇合，汇合后称下洛河。
北洛河发源于宁夏回族自治区隆德县苏台乡马鹿沟和黄草沟，由东北流向西南，于庄浪县通边乡佛崖湾峡流入庄浪县境，流经通边乡、通化乡、良邑乡和水洛镇，河长31Km，流域面积278km2，年均径流量2974万m3，年均流量0.943m3/s。
1.1.2气象庄浪县位于内陆腹地，属大陆性季风气候区，全年盛行西北风，最大风速20m/s。
气候干燥，昼夜温差大，夏季气温高，多冰雹、雨洪，夏秋季雨水集中。
全年平均气温7.9℃，最热月为7月，月平均气温19.9℃，历年最高气温34.8℃，最冷月为1月，平均气温－5.5℃，极端最低气温－23℃，最大冻土深63cm，多年平均无霜期142天，多年平均降水量547.8mm，年蒸发量1310.2mm（口径20cm）。
1.1.3年径流北洛河庄浪县城区橡胶坝坝址控制流域面积278km2，河床平均比降1%，平均径流量0.943m3/s，年均径流量2974万m3。
1.1.4暴雨洪水特性水洛河流域年径流多由降雨补给，大多以暴雨形式出现，年内分配极不均匀，多集中在7－9月。
全年可分为3－5月为春汛期，由上游冰雪融水和降雨补给，6－9月为夏秋洪水期，以降雨补给为主，10－11月为秋季枯水期，以地下水补给及河槽储蓄量为主，12月至次年3月为冬季枯水期，以地下水补给为主。
橡胶坝坝址处二十年一遇洪峰流量为420m3/s，五十年一遇洪峰流量为570m3/s。
1.1.5泥沙北洛河多年平均侵蚀模数为5000t/km2，坝址处多年平均输沙量为166.8万吨。
1.1.6水面蒸发橡胶坝坝址多年平均水面蒸发深度为287.52mm。
1.1.7 工程地质⑴地质概况①地形地貌地质构造北洛河(城区段)河谷地貌以河漫滩、Ⅰ级阶地为主，Ⅱ级阶地零星发育。
现代河床漫滩经河堤治理后稳定河宽100～108m，平均高程1616.5～1639m,左岸Ⅰ级阶地宽300～350m,平均高程1619.6～1642m，Ⅱ级阶地缺失；右岸Ⅰ级阶地宽500～550m，平均高程1619.8～1642m,Ⅱ级阶地宽50～100m，平均高程1638～1650m。
某橡胶坝设计说明
第五章 施工组织设计
一、施工期、用电和交通
施工期安排在十月至十二上旬或次年的二月中旬至五月底。施工用电由建立方配备100KVA变压器将低压电线引至工地。本工程距店—韩公路仅200m左右，施工十分方便。
二、施工顺序和导流
本工程有防渗墙、橡胶坝及溢流坝，施工时应先河道防渗墙，长度超过两边大堤。为了便于导流宜先进展橡胶坝的施工，做相应的施工场地围堰，上游来水从围堰左侧〔拟建溢流坝处〕通过。坝袋安装试充水合格后，撤除围堰作导流通道，再进展溢流坝围堰及溢流坝的施工。基坑潜水电泵排水。
三、围堰设计
河道施工期防洪标准按非汛期5年一遇。施工期设计洪水的计算按"****省水文图集"洪峰流量公式法计算。经计算坝址上游5年一遇的洪峰流量为110 m3/s，近似用均匀流公式算得的坝址上游施工期水深1.5 m。
第一章 兴建缘由、坝址选择及建立规模
****段由于无节制开采河砂，致使河床下降较多，两岸地下水水位也大幅下降，两岸多处提水泵站因无法取水而废弃，人民群众生活和生产用水相当紧*，特别是近几年的连续干旱，水资源紧*形势更加严峻，建立****橡胶坝枢纽迫在眉睫。
该橡胶坝枢纽位于****市山亭区****镇东邻****上，岩马水库上游9Km，店〔子〕韩〔庄〕公路桥上游200m处，坝址上、下游河道顺直，河槽较窄适宜建坝。
三、消力池段
该段工程主要包括下游两岸扭坡及消力池，长度为12.5米。消力池底板高程为126.90m，低于坝段底板0.6m，消力池底板下设反滤层。
四、漫段
该段工程主要包括两岸平面护坡及海漫，长度为8.2m。底板采用M10浆砌块石。
橡胶坝项目可行性研究报告
橡胶坝项目可行性研究报告橡胶坝项目可行性研究报告一、概述橡胶坝在水坝修建领域被广泛运用，并已被证明在缓解水资源不足、减轻洪水灾害等方面有不错的效果。
在我国水资源稀缺、国土面积广阔且多处设有山地和林地的复杂地形，橡胶坝的建设已成为一项重要的水利工程。
因此，本次报告旨在对橡胶坝项目进行可行性研究，以便为相关决策部门提供可靠的参考信息。
二、项目背景在我国，水资源缺乏、洪涝灾害频繁等状况屡见不鲜。
为缓解这些问题，各地政府积极探索新型水利设施。
橡胶坝项目就是其中之一。
橡胶坝是指利用橡胶板材、钢丝绳等材料制成，适用于短期堵截流水、拦截泥沙、调节水位等的一种水系工程。
橡胶坝具有施工周期短、维修操作简便、成本低廉等优点，是一种非常实用的水坝设施。
三、市场分析随着环境质量要求不断提高，建设高效水利设施已成为重中之重。
各类水利工程得到了前所未有的重视。
2019年全国水利投资额达到2.6万亿元，比2018年增长13.4%。
在这样的大环境下，橡胶坝作为一种新型的水坝设施，市场需求持续增长。
目前，橡胶坝市场以贫困地区为主，如云南、贵州等省，橡胶坝设施得到充分的应用。
同时，中小型水利工程在国家力促的农村振兴和十三五规划建设中受到越来越大的关注，而橡胶坝成为一种基础小型水坝设施，将逐渐进入各地市场。
四、技术分析橡胶坝的结构形态较为简单，采用橡胶筏板与钢丝绳制成，其厚度一般为25mm左右，长度可按需要进行定制。
其具有施工周期短、成本低廉、使用维修方便、防汛效果好等优点。
使用橡胶坝还能保护生态环境，提高沿岸区域到水体的防洪高度。
同时，采用橡胶坝可在短时间内形成一段水下堤防，缓解水库淤积问题，同时可用于水文数据采集等功能。
五、可行性分析从市场和技术分析可得，橡胶坝是一种有良好市场前景的水利工程设施，在推广和普及方面具有较大的潜力和发展空间。
具体的可行性方面需要进一步探讨。
本报告从以下几个方面进行分析：（一）项目投资：国内橡胶坝市场目前相对封闭，设备生产成本低廉。
橡胶坝设计报告书
第一章综合说明第一节概述一、流域概况【】是丹江支流，位于河南省西南部，源于栾川县伏牛山北麓，于西峡县西北部的桑坪乡入西峡县境，流经西峡县桑坪、石界河、军马河、米坪、双龙等8个乡镇，在淅川县境内双河镇入丹江。
西峡县【】坝址以上流域面积3215km2，多年平均径流量8.47亿立方米，二、气象水文西峡县地处北亚热带北部边缘，年平均气温15.1°C，极端最低气温为-14.2°C，极端最高气温42°C。
多年平均降雨量为900毫米，降雨年际变化大，年内分配不均匀，主要集中在6～9月，约占全年降雨量的61.8%，据统计最大年降雨量约为最小年降雨量的3.2倍。
全年日照时数为2019小时，无霜期236天，相对湿度为69%，年均大于或等于10°C的活动积温为5520°C。
三、暴雨洪水特性本流域暴雨多发生在每年的7～8月，其中7月上旬至8月上旬发生的次数占总数的37%，且大于300mm的大暴雨均发生于7月上旬～8月上旬。
四、年径流西峡县城橡胶坝上游汇流面积共3215Km2，多年平均径流深248mm，多年平均径流量8.47亿m3。
五、泥沙据悬移质观测资料统计分析，西峡站多年平均输沙量为131万吨。
相应的侵蚀模数为380t/km2。
六、水面蒸发橡胶坝坝址多年平均水面蒸发深度为1038mm。
七、工程地质（一）地层岩性坝轴线地层岩性主要为第四系全新统冲积卵石层（Q4lal）和强弱风化基岩层（Zds）。
卵石层（Q4lal）埋深3.1～4.2米，具有较强的透水性；强风化片岩（Zds），底板埋深5.2～6.2米，厚1.5～2.2米，易钻进，矿物成份为绿泥石、石英、长石和云母等；弱风化片岩（Zds）顶板埋深5.2～6.2米，矿物成份为绿泥石、石英、长石、云母和辉石等。
（二）岩土物理力学性质指标：卵石层承载力标准值为f k=400Kpa，强风化岩承载力标准值为f k=300Kpa，弱风化岩承载力标准值为f k=700Kpa。
橡胶坝可行性研究报告
橡胶坝可行性研究报告摘要橡胶坝是一种新型的水利工程结构，它利用橡胶材料的弹性特性来实现防洪和水资源调节的功能。
本报告对橡胶坝的可行性进行了深入研究和评估，包括技术可行性、经济可行性和环境可行性。
通过对相关领域的文献研究和实地调研，结合橡胶坝的设计和施工实践，得出了以下结论：橡胶坝具有较好的可行性，可以作为一种有效的水利工程结构来应对洪水和水资源调节的需求。
1. 引言1.1 背景洪水灾害是全球范围内的重大自然灾害之一，给人类的生命和财产安全造成了严重威胁。
传统的水利工程结构对洪水的防御能力有限，且往往面临维护成本高、影响环境等问题。
因此，研究和开发一种能够有效防洪且具有可行性的水利工程结构具有重要意义。
1.2 目的本研究旨在评估橡胶坝在防洪和水资源调节方面的可行性，为进一步推广和应用橡胶坝提供科学依据。
2. 技术可行性评估2.1 原理及工作原理橡胶坝利用橡胶材料的弹性特性，通过充气或排气控制橡胶坝的高度，从而实现防洪和水资源调节的功能。
在水位较低时，橡胶坝放气，水流通过；在水位升高时，橡胶坝充气，形成防洪的屏障。
2.2 关键技术及可行性分析•橡胶材料选择：橡胶坝所使用的橡胶材料需要具有良好的弹性特性和耐久性，以保证橡胶坝的正常使用寿命。
•控制系统设计：橡胶坝的充气和排气过程需要通过控制系统来实现自动化控制，以提高橡胶坝的操作效率和精确性。
•施工技术：橡胶坝的施工涉及到橡胶坝的安装和调试，需要合理安排施工工艺和严格控制施工质量。
3. 经济可行性评估3.1 投资成本橡胶坝的投资成本包括橡胶材料采购、控制系统设计与制造、施工费用等。
根据实际调研数据和市场行情，初步估计橡胶坝的投资成本为XX万元。
3.2 维护和运营成本橡胶坝的维护和运营成本包括定期检查、橡胶材料更换、控制系统维护等。
通过分析相关数据和经验，预计每年的维护和运营成本约为XX万元。
3.3 收益分析橡胶坝的收益主要来自于防洪效果的提升、水资源调节的效益和避免洪灾带来的损失等。
某人工湖综合整治工程西营橡胶坝工程报告-工程规划+施工组织设计+环境影响+概算
橡胶坝坝址处二十年一遇洪峰流量为 42 1.1.5 泥沙
北洛河多年平均侵蚀模数为 5000t/km2，坝址处多年平均输 沙量为 166.8 万吨。 1.1.6 水面蒸发
橡胶坝坝址多年平均水面蒸发深度为 287.52mm。 1.1.7 工程地质
⑴ 地质概况 ①地形地貌地质构造 北洛河(城区段)河谷地貌以河漫滩、Ⅰ级阶地为主，Ⅱ级阶 地零星发育。现代河床漫滩经河堤治理后稳定河宽 100～108m， 平均高程 1616.5～1639m,左岸Ⅰ级阶地宽 300～350m,平均高程 1619.6～1642m，Ⅱ级阶地缺失；右岸Ⅰ级阶地宽 500～550m， 平均 高程 1619.8～ 1642m,Ⅱ 级阶 地宽 50～ 100m，平 均高 程 1638～1650m。 西营镇位于庄浪断陷盆地中心，区域地层呈平缓倾斜，无断 裂无褶皱。 ② 地层岩性 主要地层有第四系全新统粉土质砾、低液限粉土（低液限粉 土）、新第三系(N) 棕红色、浅黄色泥岩、砂质泥岩石、泥质砂 岩。 ③水文地质条件 工程区浅层地下水资源贫乏，浅层地下水属第四系松散堆积 物砂砾孔隙潜水类型；主要分布于北洛河干流河漫滩地及Ⅰ、Ⅱ
橡胶坝基土建工程设计(doc 53页)
第一章绪论橡胶坝是用高强合成纤维织物做受力骨架，内外涂敷合成橡胶作粘结保护层，加工成胶布，按要求的尺寸，锚固在基础底板上，用水或气的压力充胀起来，形成挡水坝。
不需要挡水时，泄空坝内的水或气，恢复原有河渠的过流断面。
橡胶坝主要适用于低水头、大跨度的闸坝工程，如用于水库溢洪道上作为闸门或活动溢流堰，以增加水库库容及发电水头；用于河道上作为低水头、大跨度的滚水坝或溢流堰，可以不用常规闸的启闭机、工作桥等；用于渠系上作为进水闸、分水闸、节制闸，能够方便地蓄水和调节水位和流量；用于沿海岸作防浪堤或挡潮闸，由于不受海水浸蚀和海生生物的影响，比金属闸门效果好；用于跨度较大的孔口船闸的上、下游闸门；用于施工围堰或活动围堰，橡胶活动围堰高度可升可降，并且可从堰顶溢流，不需取土筑堰可保持河道清洁，节省劳力并缩短工期；用于城区园林工程，采用彩色坝袋，造型优美，线条流畅，可为城市建设增添一道优美的风景。
第二章工程设计2.1工程规划柴关橡胶坝工程是拟建于北沙河上的一处集农田灌溉、水产养殖于一体的综合利用水利工程，工程建成以后，不仅能有利的促进当地农村经济发展，而且对自然、生态、社会环境的改善产生了积极的影响。
柴关橡胶坝工程建成后可使柴关灌区农田的灌溉保证率由60%提高到95%。
2.1.1基本资料（1）流域概况北沙河发源于山西省灵丘县境内，从行唐县入境，汇支流曲河、郜河后横穿新乐县全境，向东入保定市定州。
是大清河南支主要来水支流之一。
干流在曲阳县建有大型水库王快水库，支流郜河、曲河分别建有大型水库口头水库和中型水库红领巾水库，隶属于大清河水系。
大清河水系位于海河流域中部，发源于西部太行山区，经独流减河及海河干流入海，跨山西、河北、北京、天津4省市。
河北省面积34683 km2，人口1607万人，耕地143.4万hm2。
（2）水文气象本区的地下水主要为第四系覆盖层中的孔隙水和基岩裂隙水两种，皆直接或间接补给自大气降水。
由于本区降水量多集中在6~7月，且蒸发量大于降水量。
某橡胶坝设计说明
(1)管理单位应根据本工程的实际情况，指定运用方案和操作规程，经上级管理部门批准后，严格执行。
(2)严禁坝袋超高、超压运用。
(3)汛期应与上级水利管理部门联系，根据气象和水文预报及时掌握水情，提前采取有效措施，在洪水到来之前即使坍坝。
(4)坝顶溢流时，应避免坝袋发生震动，可调节坝高来控制坝袋，使其在微震或无震动的情况下运行。
(1)养护：经常检查发现的缺陷和问题，应及时进行保养和局部修补，保持设备完整清洁，操作灵活；
(2)岁修：根据汛后全面检查发现的缺陷和问题，对工程设施进行必要的整修和局部改善。
(3)抢修：当橡胶坝工程及设备遭到破坏时，如坝袋破损、刺洞、漏水时，必须立即采取抢修措施。
(4)大修：当工程发生较大损坏或设备老化，修复工程量大，技术复杂时，应有计划进行工程修整或设备更新。
六、槽排水系统
此工程的作用是在橡胶坝塌坝排水之后，为了进一步排净上游积水，而在河槽中修建的一条排水渠道，除坝段及消力池段埋设直径80厘米水泥管之外，其余均采用明渠型式。
七、泵站
泵站的作用是为坝袋充水，在汛期需要坝袋排水泄洪时，可以采用自排形式，如果情况紧急，也可利用泵站进行抽排；泵站采用干室型，防洪标准为二十年一遇，泵站设在右岸，靠近溢流坝右边墩，采用两台IS200-150-250C型离心泵（配电机180L-4,N=22KW）向两孔坝充水，每个坝袋设两个充（排）水孔，这样能比较均匀地冲起坝袋。
定期检查的范围和周期：每年汛前、汛后、冬季封冻时或在橡胶坝运用前后，应对橡胶坝工程各部位及各项设施进行全面检查。每年初次运用前，应重点检查岁修工程完成情况，汛后应重点检查工程变化情况和损坏情况。
特别检查的范围和周期：当发生特大洪水、暴雨、暴风、地震及工程事故时，应及时对橡胶坝工程进行特别检查，注重检查工程有无损坏等。
一座橡胶坝工程设计报告
1综合说明1.1绪言小XX是竹竿河的一级支流，干流全长98.0km，流域面积796.0km2，是纵贯XX县境内的一条主要河流。
河道上游建有石山口大型水库，中下游建有小龙山拦河枢纽工程。
在小龙山以下4.0km处为XX县城所在地，城区面积7.0km2，现有人口7万多人，中长期发展规划城区面积为11.0km2，人口8～12万人。
国道312线由西到东穿越其间，开武（开封至武汉）公路贯通南北，西宁（西安至南京）铁路亦从这里经过。
便利的交通和优越的自然环境使之成为XX的政治、经济、文化中心。
小XX穿XX县城南而过，对城区及沿线乡镇工农业生产的发展起着举足轻重的作用。
特别是离城区较近的城郊高产大棚蔬菜发展迅速，不仅丰富了XX县城乡人民的菜篮子，而且还远销合肥、武汉、上海等地，是带动农村经济发展的拳头项目。
近几年由于浇灌水源得不到解决，发展规模和速度受到限制。
同时，随着经济的发展，县城人口逐渐增多，县城工农业和城市生活用水的供需矛盾日趋尖锐，并已成为城区经济发展的主要制约因素。
为了改善投资环境，加速城区的建设步伐，近几年来，XX人民对治理开发小XX，美化县城环境的呼声越来越高，渴望能使小XX早日成为有安全保障，可供人们茶余饭后逍遣漫步的旅游景点。
县委、县政府也决心下大力气对小XX城区段进行综合治理开发，力争使小XX变成河水清、水面宽、景点多的带状游览区。
近期拟在罗息桥下游120m处修建一座橡胶坝工程，使沿河两岸特别是城关段成为该县两个文明建设的窗口，为子孙后代造福。
受XX县水利局委托，我院积极组织人力对拟建橡胶坝的小XX河道段进行了勘探测量，并按照要求编制了该橡胶坝工程的工程设计。
工程特征值详见表1-1。
表1—1 XX县小XX橡胶坝工程特征值表1.2水文小XX是XX县境内的一条主要河流，发源于涩港乡同心村，由西南向东北纵贯XX全境，流经XX县城（东经114°31′，北纬32°13′），至竹竿乡河口寨入竹竿河，全长98.0km，平均比降1/1200，流域面积796.0km2，多年平均径流量3.49亿m3。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1综合说明1.1绪言小XX是竹竿河的一级支流，干流全长98.0km，流域面积796.0km2，是纵贯XX县境内的一条主要河流。
河道上游建有石山口大型水库，中下游建有小龙山拦河枢纽工程。
在小龙山以下4.0km处为XX县城所在地，城区面积7.0km2，现有人口7万多人，中长期发展规划城区面积为11.0km2，人口8～12万人。
国道312线由西到东穿越其间，开武（开封至武汉）公路贯通南北，西宁（西安至南京）铁路亦从这里经过。
便利的交通和优越的自然环境使之成为XX的政治、经济、文化中心。
小XX穿XX县城南而过，对城区及沿线乡镇工农业生产的发展起着举足轻重的作用。
特别是离城区较近的城郊高产大棚蔬菜发展迅速，不仅丰富了XX县城乡人民的菜篮子，而且还远销合肥、武汉、上海等地，是带动农村经济发展的拳头项目。
近几年由于浇灌水源得不到解决，发展规模和速度受到限制。
同时，随着经济的发展，县城人口逐渐增多，县城工农业和城市生活用水的供需矛盾日趋尖锐，并已成为城区经济发展的主要制约因素。
为了改善投资环境，加速城区的建设步伐，近几年来，XX人民对治理开发小XX，美化县城环境的呼声越来越高，渴望能使小XX早日成为有安全保障，可供人们茶余饭后逍遣漫步的旅游景点。
县委、县政府也决心下大力气对小XX城区段进行综合治理开发，力争使小XX变成河水清、水面宽、景点多的带状游览区。
近期拟在罗息桥下游120m处修建一座橡胶坝工程，使沿河两岸特别是城关段成为该县两个文明建设的窗口，为子孙后代造福。
受XX县水利局委托，我院积极组织人力对拟建橡胶坝的小XX河道段进行了勘探测量，并按照要求编制了该橡胶坝工程的工程设计。
工程特征值详见表1-1。
表1—1 XX县小XX橡胶坝工程特征值表1.2水文小XX是XX县境内的一条主要河流，发源于涩港乡同心村，由西南向东北纵贯XX全境，流经XX县城（东经114°31′，北纬32°13′），至竹竿乡河口寨入竹竿河，全长98.0km，平均比降1/1200，流域面积796.0km2，多年平均径流量3.49亿m3。
河道上游兴建有石山口大型水库控制工程，洪水标准为100年一遇洪水设计、1000年一遇洪水校核，控制流域面积306.0km2，最大库容3.68亿m3。
中下游兴建有小龙山拦河枢纽工程，控制区间汇流面积223.0km2，20年一遇洪水设计，无控制、调节能力，最大泄流量为834.0m3/s。
小龙山以下区间流域面积为267.0km2，其中平原、洼地面积占60%以上。
根据小XX小龙山枢纽～入河口区间各控制点现状、设计水位对比表，确定坝址（小XX桩号23+380）处二十年一遇洪水位为50.60m，相应流量为1382m3/s。
施工期流量计算按小龙山水库不泄洪，设计标准采用枯水期五年一遇流量。
经计算枯水期洪峰流量为109m3/s，可作为围堰、导流流量。
1.3工程地质工程区位于县城罗息桥下游120m处，地貌上属小XX一级阶地；橡胶坝拟建区现状条件下为小XX治理河道裁湾取直后的一段新开顺直河道，河底高程40.5～41.0m，两岸高程50.5～51.0m。
坝址处土层共分显三层，分别为粘土、泥质细砂和粗砂。
根据地质勘察试验提供的资料，土层标准承载力为80～130Kpa不等。
1.4工程设计依据及标准设计依据：①1997年9月编制的《XX县小XX下游治理工程规划报告》；②近几年XX小XX治理年度工程设计书；③2004年12月实测的小XX橡胶坝址段地形图及横断面图；④有关工程规划设计规范，其它有关资料、文件等。
设计标准：根据《XX省淮河流域防洪规划工作大纲》要求，小XX防洪标准近期要达到20年一遇，确定橡胶坝设计洪水标准为20年一遇。
1.5工程设计XX小XX橡胶坝工程主要包括上游铺盖段、坝身段、下游消力池、海漫段等。
坝址处，河底高程40.80m，坝底板高出河底0.5m，坝袋高2.5m，允许坝顶溢流水深0.5m，坝前最高控制水位44.30m坝底板顺水流方向长11.0m，厚1.5m，设前后齿墙，并沿底板每10m设一直径0.4m冲砂孔。
该橡胶坝共1孔，坝袋底宽36m，边墩以1:2斜坡型式与坝端平台连接。
为减少坝体渗漏，在坝上游设20m长粘土铺盖，厚0.8～1.7m，其上设0.4m厚浆砌石护面。
两岸采用浆砌石和钢筋砼斜坡护岸。
下游设砼消力池长10m，M7.5浆砌石海漫长20m。
1.6工程施工1.6.1施工条件XX县小XX橡胶坝工程位于XX县县城城东罗息公路桥下游120m处，紧邻信叶高速公路，交通极为便利；施工用电可由附近的高压线引进，能保证施工时的电力供应要求；施工用水直接用潜水泵从河道内取得。
工程所需“三材”均可从县城购买。
1.6.2 施工组织该工程位于小XX主河槽上，受气候条件限制较大，需在枯水期突击完成，原则上以机械化施工为主，人工施工为辅；专业队伍施工为主，民工施工为辅，争取在2005年5月31日以前竣工并投入运用。
工程在项目管理上严格按照基本建设程序，在本工程施工过程中，必须认真细致地严把质量关，建立项目管理责任制和质量管理保证体系，确保工程质量，力争工程按期顺利完工。
1.7工程用地本年度工程占地包括永久占地和临时占地。
计需永久占地11亩，临时占地20亩。
1.8环境影响评价小XX橡胶坝工程是XX县小XX治理工程的一个重要组成部分。
它的建成不仅可解决沿岸高效农业区的灌溉水源，提供县城工业及居民生活用水，而且可提高地下水位，减少城市漏斗化，解决县城将要面临的水资源供需矛盾问题，提高城市供水能力。
同时还可发展水上娱乐及水产养殖项目，为发展当地经济奠定坚实的基础。
具有较好的生态效益和社会效益，宜尽快实施。
1.9工程数量及投资工程计需土方开挖21539m3，土方填筑13255m3，M7.5浆砌石19521m3，砼及钢筋砼3264m3；工程总投资307.42万元。
XX县小XX橡胶坝工程建设资金由XX县公共事业局与县水利局共同承担。
1.10 国民经济评价根据水利部颁发的《水利建设项目经济评价规范》SL72-94及国家计委、建设部颁发的《建设项目经济评价方法与参数》进行分析。
本工程是集灌溉、旅游、改善生态环境、提高县城地下水位等为一体的综合枢纽，社会效益及生态效益显著。
评价结果为：经济内部收益率为18.1%；经济净现值为132.8万元；静态与动态经济效益费用比分别为3.46和1.38，投资回收年限4.23年。
2水文2.1流域概况小XX是XX县境内的一条主要河流，发源于涩港乡同心村，由西南向东北纵贯XX全境，经XX县城（东经114°31′，北纬32°13′）于竹竿乡河口寨入竹竿河，全长98.0km，平均比降1/1200，控制流域面积796.0km2，多年平均径流量3.49亿m3。
河道上游兴建有石山口大型水库控制工程（100年一遇洪水设计，1000年一遇洪水校核），控制流域面积306.0km2，最大库容3.68亿m3；中下游建有小龙山拦河枢纽工程（20年一遇洪水设计），控制石山口水库～小龙山枢纽区间流域面积223km2，无控制、调节能力，最大泄流量为834.0m3/s；小龙山以下区间流域面积为267.0km2，其中平原、洼地面积占60%以上。
小XX流域地形自西南向东北方向倾斜，河源—灵山一带为海拔827.00～200.00m的深山区，石山口水库以上为海拔200.00～70.00m的浅山区，由此以下属丘陵区，沿河阶地有一带状平原，地面高程70.00～40.00m。
流域内土壤肥沃，气候温和，多年平均气温15.1℃，霜期自11月中旬始至次年3月下旬止，无霜期230天。
多年平均降水量1000～1200mm，风力最大为8级，最大风速19m/s，多年平均风速为3.1m/s。
流域内一般土质粘重，保水性强，适宜种植水稻、小麦、黄豆、油菜、棉花等，是XX县的主要粮食产区之一。
小龙山拦河枢纽下游4.0km处有XX县城及312国道，沿河两岸台地有耕地10万多亩，人口10余万人。
石山口灌区及南湾灌区可自流灌溉两岸农田，但排水设施严重不足。
2.2设计洪水位计算根据小XX小龙山枢纽～入河口区间各控制点现状、设计水位对比表（表2.1引自《XX县小XX下游治理规划设计》），确定坝址（小XX桩号23+380）处二十年一遇洪水位为50.60m，相应流量为1382m3/s。
表2.1 小XX小龙山枢纽～入河口区间各控制点现状、设计水位对比表2.3 施工期导流洪水计算XX县小XX橡胶坝建在小龙山水库枢纽下游月4km处，坝址以上流域面积为796km2，其中小龙山枢纽控制面积688km2，枢纽至橡胶坝区间流域面积为159km2。
区间内主要支流有小泥河，长度为27.9km，河流比降为1/1087。
施工期流量计算按小龙山水库不泄洪，设计标准采用枯水期五年一遇，由于流域面积小于200km2，计算方法采用推理法。
经计算枯水期洪峰流量为109m3/s，施工期定在1月~5月，其中主体工程在1~4月分完成，该流量可作为围堰、导流流量。
3 工程地质小XX橡胶坝工程地质勘探工作于2004年12月份完成。
勘探坝轴线位于罗息桥下游100m处的小XX上，坝轴线与主河床正交。
各项勘探具体情况及试验成果详见XX市水利勘测院编制的《XX县小XX橡胶坝工程岩土工程勘察报告》。
勘察报告简要摘录如下：1、工程区位置和地形工程区位于县城罗息桥下游100m处，地貌上属小XX一级阶地；橡胶坝拟建区现状条件下为小XX治理河道裁湾取直后的一段新开挖的顺直河道，河底高程40.5～41.0m，两岸高程50.5～51.0m。
2、地层本次勘察在钻探深度范围内揭示，场地土层共分三层，分述如下：第①层：粉土褐黄、稍密、湿、可塑~软塑，区内主要分布在小XX两岸，层厚1.5~10.0m。
第②层：泥质细砂灰黄色、稍密、饱水，层厚1.8～2.6m，区内均有分布层。
第③层：粗砂黄色、中密、饱水，区内均有分布，勘察未穿透此层、揭示最大厚度7.6m。
3、地下水勘察表明，场区勘察揭示深度范围内地下水含水层只有一层，即砂层中的地下水，该地下水与外河水位一致，且呈互补关系。
4、土的物理力学性质取样室内分析各层土的物理力学性质详见报告附件《土工试验综合成果表》及《土的物理力学性质统计表》。
孔位测试数据详见《工程地质剖面图》。
5、岩土工程评价⑴场地稳定性和适宜性勘察结果表明场地和持力层土具有以下特点：①场地高差较大；②浅层内持力层土分布较均匀，层序稳定，但强度低，可以区内第②层泥质细砂或第③层粗砂作为持力层土。
③适宜本工程建设。
④拟建区各层土的承载力标准值如下：第①层：粉土承载力标准值f k=80kPa第②层泥质细砂承载力标准值f k=100kPa第③层粗砂承载力标准值f k=130kPa⑵地基方案以区内第②层泥质细砂或第③层粗砂作为持力层土，采用天然地基方⑶场地地震效应按国家地震局的有关文件，本场地的基本地震烈度为Ⅵ度。
