电缆沟的电缆敷设安装
电力电缆敷设(桥架上敷设、电缆沟内敷设、电缆管内敷设)标准
1电力电缆敷设安装标准1 适用范围：本标准适用于公司所有电力电缆在桥架内、电缆沟内、穿线管内及直埋敷设安装工程 2 施工准备a. 材料质量要求 1) 电缆的规格、型号、电压等级等必须符合设计要求，必须是符合国家现行技术标准的产品；产品合格证、生产许可证齐全；耐热、阻燃的电缆外护层有明显标识和制造厂标。
2) 防火堵料、防火涂料应选用经国家鉴定的定型产品。
3) 人员要求：电缆敷设人员必须为专业电工，持证上岗。
3 施工工艺a. 桥架内电缆敷设1) 工艺流程：施工准备――施放电缆――桥架内电缆敷设――挂标志牌 2) 电缆放线：较细的电缆可直接电缆从电缆盘上放线，粗重电缆采用放线架放线，放线架要保证线盘电缆离地100mm 以上距离；电缆拖放道路应平整、无石块、砖头等硬物，防止电缆损伤；3) 电缆敷设:在桥架就位后,即可敷设线缆。
电缆敷设前进行绝缘摇测或耐压试验1KV 以下电缆，用1KV 摇表摇测线间及对地的绝缘电阻应不低于10M Ω。
① 电缆敷设可以采用人力拉引敷设或机械牵引敷设，人力拉引要注意人力分布要均匀合理，负荷适当，统一指挥，并且电缆盘两侧须有负责转盘和刹盘滚动的专业人员，防止电缆损伤；用机械牵引要有测量拉力装置，防止拉力过大损伤电缆，同时要有电缆滚轮或用人力保证电缆不在地面磨损。
② 按照设计要求.将需要敷设在该桥架中的电缆按顺序摆放,排列应整齐，不得交叉。
电缆在终端头和接头处要留出备用接线长度。
③ 电缆防火墙及防火楼板时要做封闭处理,用泡沫石棉或矿棉进行封堵。
④ 垂直敷设的电缆每隔2m 加以固定；水平敷设的电缆在电缆的首尾、转弯及每隔5～10m 处进行固定。
电缆固定可以用尼龙卡带、绑线或电缆卡子进行固定。
⑤ 在电缆的首端、末端和分支处及每隔50m 处装设标志牌。
标志牌上应注明线路编号,无编号时,写明电缆型号、规格及起始地点，要求字迹应清晰,不易脱落,规格要统一,能防腐,挂装应牢固。
⑥ 电缆桥架转弯处的弯曲半径，不小于桥架内电缆最小允许弯曲半径，电缆最小允许弯曲半径见下表序号电缆种类最小允许弯曲半径1 无铅包钢铠护套的橡皮绝缘电力电缆10D2 有钢铠护套的橡皮绝缘电力电缆20D3 聚氯乙烯绝缘电力电缆10D4 交联聚氯乙烯绝缘电力电缆15D5 多芯控制电缆10D注：D为电缆外径。
电缆沟敷设光缆施工方案

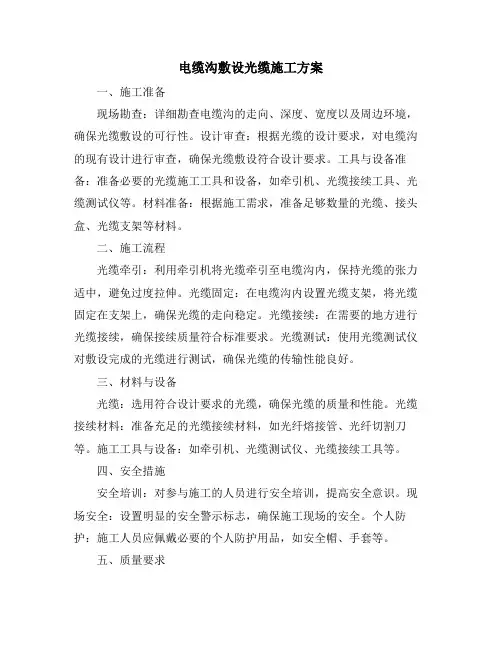

电缆沟敷设光缆施工方案一、施工准备现场勘查：详细勘查电缆沟的走向、深度、宽度以及周边环境，确保光缆敷设的可行性。
设计审查：根据光缆的设计要求，对电缆沟的现有设计进行审查，确保光缆敷设符合设计要求。
工具与设备准备：准备必要的光缆施工工具和设备，如牵引机、光缆接续工具、光缆测试仪等。
材料准备：根据施工需求，准备足够数量的光缆、接头盒、光缆支架等材料。
二、施工流程光缆牵引：利用牵引机将光缆牵引至电缆沟内，保持光缆的张力适中，避免过度拉伸。
光缆固定：在电缆沟内设置光缆支架，将光缆固定在支架上，确保光缆的走向稳定。
光缆接续：在需要的地方进行光缆接续，确保接续质量符合标准要求。
光缆测试：使用光缆测试仪对敷设完成的光缆进行测试，确保光缆的传输性能良好。
三、材料与设备光缆：选用符合设计要求的光缆，确保光缆的质量和性能。
光缆接续材料：准备充足的光缆接续材料，如光纤熔接管、光纤切割刀等。
施工工具与设备：如牵引机、光缆测试仪、光缆接续工具等。
四、安全措施安全培训：对参与施工的人员进行安全培训，提高安全意识。
现场安全：设置明显的安全警示标志，确保施工现场的安全。
个人防护：施工人员应佩戴必要的个人防护用品，如安全帽、手套等。
五、质量要求光缆敷设：光缆的敷设应平整、无扭曲、无损伤。
光缆接续：光缆的接续应牢固、稳定，接续损耗应符合设计要求。
光缆测试：光缆的传输性能应满足设计要求。
六、人员培训对施工人员进行光缆施工技术和安全操作的培训，确保施工人员具备相应的技能和知识。
七、施工进度计划制定详细的施工进度计划，明确各阶段的任务和时间节点，确保施工按时完成。
八、验收与交付完成施工后，组织相关部门进行验收，确保施工质量符合设计要求。
验收合格后，将光缆交付给使用单位，并提供必要的技术支持和售后服务。
电缆电缆沟及桥架敷设施工方案
电缆电缆沟及桥架敷设施工方案一、前言电缆电缆沟及桥架敷设是电力工程中重要的一环，正确的施工方案能够保证电缆的安全敷设和长期可靠运行。
本文将就电缆电缆沟及桥架敷设的施工方案进行详细介绍。
二、施工准备在进行电缆电缆沟及桥架敷设之前，需要做好充分的施工准备工作。
首先要对施工现场进行仔细勘察，了解地形地貌和周围环境情况，确保施工过程中能够顺利进行。
其次需要准备好所需的施工设备和材料，包括挖掘机、起重机、电缆、桥架等，并保证设备的正常运转。
三、施工步骤1. 挖掘电缆电缆沟首先确定电缆电缆沟的布置方案，然后利用挖掘机在地面上挖掘出相应深度和宽度的沟槽，注意保持沟槽的平整和直线。
挖掘完成后应及时清理沟槽内的杂物，确保电缆的敷设能够顺利进行。
2. 电缆敷设及固定在沟槽中敷设电缆时，应首先将电缆轻轻卷放在电缆沟中，然后根据设计要求进行电缆的接线和固定。
接线时应注意电缆的规格和型号，确保接线正确无误。
固定时可以使用桥架或其它支架将电缆固定在沟槽中，避免电缆在使用过程中产生振动或移位。
3. 桥架敷设在需要跨越道路、河流等地方的情况下，可以采用桥架进行电缆敷设。
桥架的安装应符合设计要求，保证桥架的稳固和牢固。
在桥架的敷设过程中，应注意保持桥架的平整和直线，避免产生变形或损坏。
四、施工质量控制为了保证电缆电缆沟及桥架的敷设质量，需要进行严格的质量控制。
在施工过程中应不断检查和监督施工质量，确保施工符合设计要求并达到相关标准。
施工结束后还应进行验收，确保电缆电缆沟及桥架的施工质量合格。
五、施工安全注意事项电缆电缆沟及桥架的施工过程中存在一定的危险性，施工人员应严格遵守相关安全规定，穿戴好安全防护用具，确保施工过程中不发生安全事故。
此外，施工现场应设置明显的安全警示标志，提醒周围人员注意施工区域。
六、总结电缆电缆沟及桥架的敷设是电力工程中重要的一项工作，正确的施工方案和严格的质量控制能够保证电缆的安全运行。
在施工过程中，施工人员应严格遵守相关规定，确保施工质量和施工安全。
电缆沟电缆管敷设施工方案
电缆沟电缆管敷设施工方案电缆沟和电缆管是电力、通信和其他行业中常见的敷设电缆的设施，用于保护电缆免受外部环境的侵害。
本文将针对电缆沟和电缆管的敷设进行详细的介绍，包括施工方案、材料选用、施工工艺等。
一、施工方案1.确定敷设路径：在制定敷设方案之前，需要先确定好电缆的敷设路径。
这需要考虑到电缆的长度、材料、维修和维护的便利性等因素。
2.选择敷设方式：根据实际情况选择合适的敷设方式，可以选择敷设在地下或地面上。
一般来说，地下敷设可以避免电缆受到外界环境的影响，提供更好的保护。
3.确定敷设深度：根据电缆的类型和规格，确定敷设深度。
一般来说，电力电缆应该敷设在地下1.2-1.5米的深度，而通信电缆可以敷设在较浅的位置。
4.制定施工进度表：根据施工方案制定详细的施工进度表，明确各个施工节点和完成时间。
二、材料选用1.电缆沟：一般使用水泥浇筑的电缆沟，可以采用预制或现浇的方式。
预制电缆沟可以提高施工效率，但是现浇电缆沟的强度更高。
电缆沟的宽度和深度需要根据电缆的规格和数量进行合理的设计。
2.电缆管：电缆管可以是塑料管、金属管或复合管。
塑料管具有重量轻、绝缘性能好、耐腐蚀等优点，适用于较小规模的敷设。
金属管具有强度高、耐压性能好等优点，适用于较大规模的敷设。
复合管则兼具了塑料管和金属管的优点，广泛应用于各类敷设。
三、施工工艺1.准备工作：确定好敷设路径后，需要进行清理、测量和标记等准备工作。
清理工作包括清除杂草、碎石等障碍物，使敷设路径得以平整。
测量工作主要是确定敷设路径的长度、位置和深度。
标记工作主要是为了方便施工人员进行操作。
2.挖掘沟槽：根据敷设方案和路径，使用挖掘机或人工开挖方法进行沟槽的挖掘。
挖掘的深度需根据电缆的规格和要求进行合理设计。
3.安装沟槽支架：在挖掘好的沟槽中，需要安装沟槽支架来支撑沟槽的侧壁，保证沟槽的稳定性和平整性。
4.铺设电缆管：根据敷设的需要，选择合适的电缆管材料，并在沟槽中铺设电缆管。
电缆沟施工工艺-电缆沟施工方案
电缆沟施工工艺-电缆沟施工方案电缆是输送电能或信息的重要设备，其安装工艺显得尤为重要。
电缆沟施工是电缆安装过程中的关键环节，其施工方案直接关系到电缆的使用效果和运行安全。
下面将介绍电缆沟施工的工艺流程和相关方案。
1. 电缆沟施工前准备1.1 方案设计在施工开始前，需要绘制电缆沟的设计图纸，包括地形地貌、电缆布置方案、沟槽位置等内容。
合理的设计能够提高施工效率和减少安全隐患。
### 1.2 材料准备准备好施工所需的各类工具和材料，包括挖掘机、铲车等机械设备，各类管道材料、砂石等。
2. 电缆沟施工工艺流程2.1 布置施工现场根据设计图纸要求，确定电缆沟的位置和长度，在地面上做好标记，清除杂物，确保施工通畅。
### 2.2 开挖电缆沟使用挖掘机等设备对标记的位置进行挖掘，控制挖掘的深度和宽度，保证电缆的有效铺设。
### 2.3 敷设电缆清理好电缆沟的底部，铺设好电缆，注意电缆的紧密排列和固定。
### 2.4 填埋沟道将沟道填满砂石或混凝土，确保电缆得到良好的保护和固定。
3. 施工质量验收3.1 电缆铺设质量检查已敷设的电缆，确保电缆铺设无折弯、无损伤、无扭结等情况。
### 3.2沟道填埋质量确保填埋过程中的砂石或混凝土填充均匀，沟道表面光滑、整齐。
4. 安全注意事项4.1 作业人员施工现场所有作业人员必须穿戴安全防护装备，做好安全工作。
### 4.2 设备操作操作挖掘机等机械设备时，操作人员必须经过专业培训，并保持注意力集中。
### 4.3 施工环境注意施工现场周围的环境情况，防止损坏附属设施和影响周边居民生活。
电缆沟施工是电缆安装过程中至关重要的环节，其质量直接关系到电缆的使用寿命和安全。
只有严格按照工艺流程进行施工，加强质量验收和安全管理，才能确保电缆系统的正常运行和使用。
电缆在电缆沟或隧道内敷设布线要求
电缆在电缆沟或隧道内敷设布线要求
首先，要保证电缆的安装质量。
电缆应严格按照相关的国家标准进行
选用，并且要经过严格的测试和认证。
同时，在电缆敷设过程中，要注意
避免电缆的弯曲半径过小，以避免电缆受到损坏。
其次，要考虑电缆的敷设方式。
一般来说，电缆可以采用明敷和暗敷
两种方式。
明敷是指将电缆和接头直接暴露在外面，适合于环境比较干燥、通风良好的场所。
而暗敷是指将电缆敷设在电缆沟或隧道内部，适合于需
要保护电缆免受外界环境影响的场所。
此外，还需要考虑电缆沟或隧道内的布线密度。
根据电缆敷设的需要，要合理计算电缆的数量和布置方式，避免电缆过于密集，导致电缆之间发
生干扰或过热的情况。
还要注意电缆的防护措施。
为了保护电缆免受机械、水分、高温等因
素的影响，可以采取一些防护措施，例如使用防水、防火的电缆套管、电
缆护管等。
同时，还需要考虑电缆与其他设备或管道的交叉与隔离问题，
避免不同种类的电缆或管道发生相互干扰或相互影响的情况。
此外，还要注意电缆的连接和维护。
在电缆的连接过程中，要注意选
择合适的接头，进行正确的连接，以确保电缆的传输性能和稳定性。
同时，在电缆的维护过程中要定期检查电缆的运行情况，及时处理电缆的故障和
损坏问题。
总之，电缆在电缆沟或隧道内敷设布线的要求包括电缆质量、敷设方式、布线密度、防护措施以及连接和维护等方面。
只有满足这些要求，才
能保证电缆的正常运行和使用。
隧道电缆沟安装施工方案
一、工程概况本工程为某隧道内电缆沟安装施工项目，主要涉及电力、通信等电缆的敷设。
电缆沟分为内侧电力电缆沟和外侧通信电缆沟，净宽分别为55cm和60cm，净高均为80cm。
沟墙厚度内侧为15cm，外侧为20cm。
电缆沟沟底设置4%的向内横坡，并在靠近内侧电缆沟沟墙处设置集水沟（7.5cm×7.5cm）。
具体工程量详见下表。
二、施工准备1. 技术准备：认真审核图纸，了解电缆沟施工的技术参数和要求，对施工人员进行技术培训，确保施工人员熟悉规范和操作流程。
2. 材料准备：提前准备好电缆沟所需的钢筋、混凝土、水泥、砂石等原材料，确保材料质量符合设计要求。
3. 工具准备：准备施工所需的工具，如搅拌机、振动台、抹子、养护水管、模具、运输车等。
三、施工工艺1. 钢筋绑扎：电缆沟沟墙钢筋采用集中统一加工、绑扎，钢筋保护层垫块每平米按4块设置。
箍筋为10钢筋，间距20cm；纵向分布筋为10钢筋，纵向钢筋绑扎搭接长度不小于20cm。
2. 混凝土施工：电缆沟沟底混凝土标号为C25，沟底横向坡度为4%，靠沟壁侧预留7.5cm×7.5cm集水沟。
电缆沟沟墙混凝土分两层浇筑，首先浇筑沟墙下部21cm部分，待初凝后再浇筑上部15cm沟墙。
3. 电缆敷设：电缆敷设前，先检查电缆规格、型号、长度等是否符合设计要求。
电缆敷设时，应保持电缆平直，不得扭曲、打折。
4. 电缆沟盖板预制安装：按照标准化要求实施建设预制梁场，提高拌合能力。
混凝土拌合料按照配合比进行配置，将拌合料放入模具内，开动振动台进行振捣。
混凝土养护达到2天后，人工开始翻模，清理模具内的杂物，涂刷脱模剂。
混凝土养护达到7天以后，对预制块进行打堆，分类堆放。
四、施工进度安排1. 施工前期：1周，进行技术准备、材料准备、工具准备等工作。
2. 钢筋绑扎、混凝土施工：2周，完成电缆沟沟墙、沟底混凝土浇筑。
3. 电缆敷设：1周，完成电缆敷设。
4. 电缆沟盖板预制安装：2周，完成电缆沟盖板预制、安装。
电缆沟内敷设
电缆沟内电缆的敷设1 范围本工艺标准适用于10kV及以下一般工业与民用建筑电气安装工程的电力电缆敷设。
2 2 施工准备2.1 设备及材料要求：2.1.1 所有材料规格型号及电压等级应符合设计要求,并有产品合格证。
2.1.2 每轴电缆上应标明电缆规格、型号、电压等级、长度及出厂日期.电缆轴应完好无损.2。
1.3 电缆外观完好无损，铠装无锈蚀、无机械损伤，无明显皱折和扭曲现象。
油浸电缆应密封良好，无漏油及渗油现象。
橡套及塑料电缆外皮及绝缘层无老化及裂纹.2。
1.4 各种金属型钢不应有明显锈蚀，管内无毛刺。
所有紧固螺栓，均应采用镀锌件。
2。
1。
5 其它附属材料：电缆盖板、电缆标示桩、电缆标志牌、油漆、汽油、封铅、硬脂酸、白布带、橡皮包布、黑包布等均应符合要求。
2.2 2。
2 主要机具：2。
2.1 电动机具、敷设电缆用支架及轴、电缆滚轮、转向导轮、吊链、滑轮、钢丝绳、大麻绳、千斤顶。
2.2。
2 绝缘摇表、皮尺、钢锯、手锤、扳手、电气焊工具、电工工具。
2。
2。
3 无线电对讲机（或简易电话)、手持扩音喇叭（有条件可采用多功能扩大机作通讯联络）。
2。
3 作业条件：2.3。
1 土建工程应具备下列条件：2.3.1.1 预留孔洞、预埋件符合设计要求、预埋件安装牢固，强度合格。
2。
3.1.2 电缆沟、隧道、竖井及人孔等处的地坪及抹面工作结束，电缆沟排水畅通,无积水。
2。
3。
1。
3 电缆沿线模板等设施拆除完毕。
场地清理干净、道路畅通，沟盖板齐备。
2.3.1。
4 放电缆用的脚手架搭设完毕，且符合安全要求，电缆沿线照明照度满足施工要求。
2.3.1。
5 直埋电缆沟按图挖好,电缆井砌砖抹灰完毕，底砂铺完，并清除沟内杂物。
盖板及砂子运至沟旁.2。
3.2 设备安装应具备下列条件2.3。
2。
1 变配电室内全部电气设备及用电设备配电箱柜安装完毕。
2.3。
2。
2 电缆桥架、电缆托盘、电缆支架及电缆过管、保护管安装完毕，并检验合格。
3 操作工艺3。
电缆沟、浅槽敷设施工方案
电缆沟、浅槽敷设施工方案一、敷设方案1、施工区域划分划定施工区域：根据工程需求和设计方案，清晰划定电缆敷设的具体区域，确保施工过程中不受其他工程影响。
施工区域标志：在施工区域的周边设置标志，明确施工边界，以确保非施工人员的安全。
2、电缆敷设路径规划路径设计：根据工程要求和地形地貌，合理规划电缆敷设路径，避免遇到障碍物，提高电缆的敷设效率。
转弯半径设置：在路径设计中，特别注意转弯处的半径设置，确保不会对电缆产生不必要的拉力和损伤。
3、敷设方式选择（电缆沟、浅槽）电缆沟选择：根据地质情况、电缆特性以及工程要求，选择适合的电缆沟类型，如明挖电缆沟、暗挖电缆沟等。
浅槽选择：如果条件允许，可考虑采用浅槽敷设方式，注意浅槽的深度和宽度。
4、敷设深度和间距要求敷设深度：根据电缆的规格和要求，确定合适的敷设深度，确保电缆能够得到充分的保护。
间距设置：在多电缆敷设的情况下，设置电缆之间的间距，避免相互干扰和交叉。
5、电缆支架和固定设施支架设置：在挖掘的电缆沟或浅槽中设置电缆支架，确保电缆能够稳定地铺设在支架上。
固定设施：在路径的转弯处、斜坡等地方设置固定设施，防止电缆因外力而移动或受损。
二、施工准备1、工程人员配备项目经理：负责整个电缆敷设项目的管理和协调。
施工队长：负责具体的施工任务和人员调度。
电缆敷设人员：熟悉电缆敷设工艺，有相关经验的工程技术人员。
安全员：负责施工现场的安全管理，监督施工中的安全操作。
2、施工设备准备挖掘设备：包括挖掘机、挖掘装载机等，用于挖掘电缆沟或浅槽。
电缆敷设设备：包括电缆卷放机、电缆敷设机等，用于电缆的铺设。
固定设备：包括电缆支架、固定夹具等，用于保持电缆的稳定和固定。
3、安全防护措施个人防护装备：施工人员需配备安全帽、安全鞋、手套等个人防护装备。
现场标识：在施工现场设置标识，明确施工区域和安全通道。
防护栏杆：在挖掘电缆沟或浅槽的周边设置防护栏杆，确保施工区域的安全。
4、施工材料采购与检验电缆材料：确保采购到符合设计规范的电缆，对电缆进行检验，包括外观、规格、电气性能等方面的检测。
电缆沟内和电缆竖井内电缆敷设安装
电缆沟内和电缆竖井内电缆敷设安装施工工艺标准（QB-CNCEC J060303-2004）1 适用范围本工艺标准适用于10kV及以下一样工业与民用建筑电气工程的塑料操纵电缆、矿物绝缘电缆、交联取聚已烯绝缘电力电缆及聚氯已烯绝缘电力电缆敷设。
2 施工预备原材料要求所有材料规格型号及电压品级符合设计要求，并有产品合格证。
每轴电缆上应标明电缆规格、型号、电压品级、长度及出厂日期，电缆轴应完好无损。
电缆外观完好无损，铠装无锈蚀，无机械损伤，无明显皱褶和扭曲现象。
橡套、塑料电缆外皮及绝缘层无老化及裂纹。
电缆的其它附属材料：电缆盖扳、电缆标示桩、电缆标示牌、油漆、酒精、汽油、硬酸脂、白布带、电缆头附件等均应符合要求。
电缆出厂查验报告应符合标准。
对电缆绝缘性能、导电性能和阻燃性能有疑义时，应按批抽样并送到有资质的实验室检测。
要紧机具敷设电缆机具见表，依照需要选用需要的工具。
作业条件电缆安装前,土建工作应具有以下条件：预留孔洞、预埋件符合设计要求，预埋件埋设牢固。
电缆沟、隧道、竖井及人孔等处的地坪及抹面工作终止。
电缆层、电缆沟、隧道等处的施工临时设施、模扳及建筑废料等清理干净，施工用道路畅通，盖扳齐全。
电缆线路敷设前,土建应完成的工作必需完成。
电缆沟排水应畅通。
设备安装应具有以下条件电缆线路两头连接的电气设备及用电设备配电箱柜应安装完毕或已就位敷设电缆的通道无堵塞。
电缆支架及电缆过管、爱惜管已安装完毕，并验收合格。
作业人员要紧施工人员:电工、起重工持证上岗 3 施工工艺 工艺流程直埋电缆敷设工艺流程：电缆沟内及电缆竖井内电缆敷设工艺流程：3.2 操作工艺电缆型号规格及长度与设计资料查对无误。
敷设前，应付电缆进行外观检查及绝缘电阻实验。
1kV 以下电缆用1kV摇表摇测线间及对地的绝缘电阻应不低于10M Ω；6KV 及以上电缆应作耐压及泄露电流实验，实验结果知足标准要求。
必要时敷设前仍需用摇表测量绝缘电阻是不是合格。
电缆沟的电缆敷设安装完整版
电缆沟的电缆敷设安装HUAsystemofficeroom[HUA16H-TTMS2A-HUAS8Q8-HUAH1688]电缆敷设要求1、步骤检查具备条件f电缆检查f敷设f电缆头制作2、电缆敷设条件（1）电缆沟及沟内支架施工完毕，符合设计要求；（2）预埋件符合设计要求，安置牢固；（3）厂区地坪已平整完成，道路施工完毕；（4）电缆沟、隧道、竖井及人孔等的地坪及抹面工作结束；（5）电缆层、电缆沟、隧道等处的施工临时设计、模板及建筑废料等情况干净，盖板整全；（6）电缆沟排水通畅。
（7）电缆桥架，及保护管安装完毕。
（8）砼盖板及标志桩等预制完毕。
（9）其它电缆线路敷设后，不能再进行的建筑工程应结束。
电缆沟的电缆敷设安装一般规范要求是什么？答：（1）敷设在不填黄沙的电缆沟（包括户内）内的电缆，为防火需要，应采用裸铠装或非易（或阻）燃性外护层的电缆。
（2）电缆线路上如有接头，为防止接头故障时殃及邻近电缆，可将接头用防火保护盒保护或采取其它防火措施。
（3）电缆沟的沟底可直接放置电缆，同时沟内也可装置支架，以增加敷设电缆的数量。
（4）电缆固定于支架上，水平装置时，外径不大于50mm的电力电缆及控制电缆，每隔0.6m—个支撑；外径大于50mm的电力电缆，每隔1.0m—个支撑。
排成正三角形的单芯电缆，应每隔1.0m用绑带扎牢。
垂直装置时，每隔1.0—1.5m应加以固定。
（5）电力电缆和控制电缆应分别安装在沟的两边支架上。
若不具备条件时，则应将电力电缆安置在控制电缆之上的支架上。
（6）电缆沟内全长应装设有连续的接地线装置，接地线的规格应符合规范要求。
其金属支架、电缆的金属护套和铠装层（除有绝缘要求的例外）应全部和接地装置连接，这是为了避免电缆外皮与金属支架间产生电位差，从而发生交流电蚀或单位差过高危及人身安全。
（7）电缆沟内的金属结构物均需采取镀锌或涂防锈漆的防腐措施。
3、电缆敷设前检查应符合下列要求：（1）电缆的规格、型号、电压等级应符合设计要求；（2）电缆外观应无损伤，绝缘良好，电缆封头实严密，并附有制造厂的商标原封包装；（3）电缆的质量保证书，合格证及出厂试验报告齐全。
电缆敷设安装
电缆敷设安装●一般规定●工艺流程：准备工作→电缆绝缘检查→电缆敷设→挂标志牌→二次电缆绝缘检查→接线→通电运行●敷设前应组织有关人员对照现场实际，对电缆数量做进一步的核对。
核对电缆的规格型号、数量、配电箱柜等设备的位置、电缆敷设途径、电缆排列位置等。
●电缆敷设前应编制电缆敷设表，现场实测电缆走向长度，安排好电缆敷设顺序，避免电缆排列交叉。
●电缆敷设前要做好预防性测试，低压电力电缆可用1000V绝缘电阻摇表测试，电缆绝缘电阻不少于1M欧姆；控制电缆可用500V绝缘电阻摇表测试，电缆绝缘电阻不少于0.5M欧姆。
●要使敷设工作有条不紊，必须有合理的敷设程序。
根据一般的经验，大量的电缆敷设都是分区进行的，其程序是：先敷设集中的电缆，再敷设分散的电缆；先敷设电力电缆，再敷设控制电缆；先敷设长的电缆，再敷设短的电缆。
这样有利于人员的高度调度及电缆的合理布置。
●电缆盘就位可用起重机或人工将电缆盘放置指定位置，电缆在装卸的过程中，设专人负责统一指挥，指挥人员发出的指挥信号必须清晰、准确。
●采用吊车装卸时，装卸电缆盘孔中应有盘轴，起吊钢丝绳套在轴的两端，不应直接穿在盘孔中起吊；人工移动电缆盘前，应检查线盘是否牢固，电缆两端应固定，线圈不应松弛，电缆盘只允许短距离滚动，滚动时滚动方向必须与线盘上箭头指示方向一致。
●根据电缆长度和截面，选用的牵引绳长度比电缆长30～50m；牵引绳连接必须牢固；其连接点应选用防捻器；布放电缆滑轮，直线部分应每隔2.5～3m设置直线滑轮，确保电缆不与地面摩擦，所有滑轮必须形成直线；弯曲部分采用转弯滑轮，并控制电缆弯曲半径和侧压力。
电缆敷设（输缆器）●电缆敷设时，不应损坏电缆沟、隧道、电缆井和人井的防水层。
●电力电缆在终端头与接头附近宜留有备用长度。
●并联使用的电力电缆，如设计没要求时，其长度、型号、规格应采用相同的电力电缆。
●电缆敷设时，可用人力拉引或机械牵引，电缆应从电缆盘的上端引出，不应使电缆在支架上及地面摩擦拖拉；对于较重的电缆盘，应考虑加装电缆盘制动装置，电缆走动时，严禁用手搬动电缆及滑轮。
建筑电气工程电缆沟内和电缆竖井内电缆敷设施工标准
建筑电气工程电缆沟内和电缆竖井内电缆敷设施工标准4.10.1一般规定1电缆桥架规格及型号必须符合设计要求，附件齐全。
桥架与配件、附件和紧固件，均应采用镀锌标准件。
2电缆桥架处于有防火要求的场所，应采取防火隔离措施。
3电缆沿桥架敷设，必须单层敷设，排列整齐。
不得有交叉、拐弯处应以最大截面电缆允许弯曲半径为准。
4电缆桥架内的电缆应在首端、尾端、转弯及每隔50m 处设有注明电缆编号、型号、规格及起止点等标记牌。
5电缆桥架安装和桥架内电缆敷设应按以下程序进行：(1)测量定位，安装桥架的支架，经检查确认，才能安装桥架；(2)桥架安全检查合格，才能敷设电缆；(3)电缆敷设前绝缘测试合格，才能敷设；(4)电缆电气交接试验合格，且对接线去向、相位和防火隔堵措施等检查确认，才能通电。
4.10.2施工准备4.10.2.1技术准备1按照已批准的施工组织设计（施工方案）进行技术交底。
2按施工图测量放线、坐标和标高、走向，经复核符合设计要求。
3电缆敷设前，应现场复核电缆沟、电缆竖井是否通畅无障碍。
4.10.2.2材料准备电缆、金属型钢、金属紧固件、盖板、砖、卵石或碎石、砂子、防锈涂料、油性涂料、电焊条等。
4.10.2.3主要机具1主要安装机具：敷设电缆用支架及轴、电缆滚轮、转向导轮、吊链、滑轮、钢丝绳、大麻绳、千斤顶、钢锯、手锤、扳手、电气焊工具、电工工具。
2主要检测机具：绝缘摇表、皮尺、万用表等。
4.10.2.4作业条件1预留孔洞、预埋件符合设计要求、预埋件安装牢固，强度合格。
2电缆沟、电缆竖井等处的地坪及抹面工作结束，电缆沟排水畅通，无积水。
3电缆沿线设施拆除完毕。
场地清理干净、道路畅通，沟盖板齐备。
4放电缆用的脚手架搭设完毕，且符合安全要求，电缆沿线的警示灯和照明灯符合照度要求。
通讯设备功能满足施工要求。
4.10.3材料质量控制1各种规格电缆桥架的直线段、弯通、桥架附件及支、吊架等有产品合格证;桥架内外应光滑平整,无棱刺,不应有扭曲,翘边等变形现象；2桥架的外观检查：桥架产品包装箱内应有装箱清单、产品合格证及出厂检验报告。
电缆沟电缆施工方案
电缆沟电缆施工方案一、前言在进行电缆敷设工程时，电缆沟的施工是至关重要的环节。
本文将介绍电缆沟电缆施工的方案和步骤，以确保电缆敷设的质量和安全性。
二、材料和工具准备在进行电缆沟电缆施工之前，首先需要准备以下材料和工具： - 电缆 - 弯头 - 直头 - 接头 - 电缆沟设备 - 手动工具 - 计量工具 - 安全装备三、施工步骤1. 测量和标识首先，需要在施工现场进行测量和标识，确定电缆沟的位置和深度，以确保电缆敷设的准确性。
使用计量工具进行测量，并在地面上标识出电缆沟的位置。
2. 开挖电缆沟根据测量结果，在标识好的位置开始挖掘电缆沟。
确保电缆沟的宽度和深度符合设计要求，同时注意保持沟壁的坚固和垂直。
3. 清理沟道清理完毕后应再次检查沟底、沟壁。
更换沟底松软或不平整处理。
4. 铺设电缆将预先测量好的电缆按照设计要求铺设在电缆沟内。
注意电缆的铺设顺序和位置，避免电缆交叉或折弯。
5. 固定电缆在电缆铺设完毕后，使用合适的工具和材料对电缆进行固定，确保电缆不会移动或受到外力损坏。
6. 接头处理对电缆的连接处进行处理，确保电缆之间的连接牢固可靠，防止因连接不良导致电气故障。
7. 补填土壤电缆敷设完毕后，将挖掘的土壤重新填回电缆沟中，进行均匀压实，使电缆沟恢复原状。
8. 确认和检测最后，对电缆敷设工程进行全面检查和确认，确保电缆的敷设质量和安全性，同时进行电气测试，保证电缆正常工作。
四、安全注意事项在进行电缆敷设工程时，需要注意以下安全事项： - 穿戴相关的安全装备，如安全帽、手套、安全鞋等。
- 使用工具时要注意安全操作，防止意外伤害发生。
- 在挖掘电缆沟时要小心操作，避免坍塌和伤人事故。
- 在电缆敷设过程中，注意电缆的类型和规格，确保正确使用。
五、总结电缆沟电缆施工是整个电气工程中至关重要的一环，合理的施工方案和严格的操作流程将确保电缆敷设的顺利进行，并保证电缆的质量和安全性。
希望本文介绍的电缆沟电缆施工方案能对相关工程提供参考和指导。
电缆在电缆沟或隧道内敷设布线要求
电缆在电缆沟或隧道内敷设布线要求1、电缆在电缆沟和隧道内敷设时，其支架层间垂直距离和通道宽度的最小净距应符合表1的规定。
电缆支架层间垂直距离和通道宽度的最小净距（m）表12、电缆沟和电缆隧道应采取防水措施；其底部排水沟的坡度不应小于0．5％，并应设集水坑；积水可经集水坑用泵排出，当有条件时，积水可直接排入下水道。
3、在多层支架上敷设电缆时，电力电缆应放在控制电缆的上层；在同一支架上的电缆可并列敷设。
当两侧均有支架时，1kV及以下的电力电缆和控制电缆宜与1kV以上的电力电缆分别敷设于不同侧支架上。
4、电缆支架的长度，在电缆沟内不宜大于350mm；在隧道内不宜大于500mm。
5、电缆在电缆沟或隧道内敷设时，支架间或固定点间的最大间距应符合表2的规定。
电缆支架间或固定点间的最大间距（m）表26、电缆沟在进入建筑物处应设防火墙。
电缆隧道进入建筑物处，以及在进入变电所处，应设带门的防火墙。
防火门应装锁。
电缆的穿墙处保护管两端应采用难燃材料封堵。
7、电缆沟或电缆隧道，不应设在可能流入熔化金属液体或损害电缆外护层和护套的地段。
8、电缆沟一般采用钢筋混凝土盖板，盖板的重量不宜超过50kg。
25条电缆隧道内的净高不应低于1．9m。
局部或与管道交叉处净高不宜小于1．4 m。
隧道内应采取通风措施，有条件时宜采用自然通风。
9、当电缆隧道长度大于7m时电缆隧道两端应设出口，两个出口间的距离超过75m时，尚应增加出口。
人孔井可作为出口，人孔井直径不应小于0．7m。
10、电缆隧道内应设照明，其电压不应超过36V；当照明电压超过36V时，应采取安全措施。
11、与隧道无关的管线不得穿过电缆隧道。
电缆隧道和其它地下管线交叉时，应避免隧道局部下降。
电缆沟内电缆敷设施工工艺标准
电缆沟内电缆敷设工艺标准 工艺标准图名称： 电缆沟内电缆敷设工艺标准
编号： JWA-DQ-007 标准参考图 标准要求
①电缆排列整齐，少交叉；当
设计无要求时电缆支持点间
距如下，垂直安装时：全塑型
及控制电缆间距不大于
1000mm ，其余间距不大于
1500mm ，水平安装时：全塑型
电缆不大于400mm ，其余间距
不大于800mm ；电缆多层排列
时，最下层支架距沟底距离不
小于100mm ，上下层支架垂直
距离不小于150mm 最上层支
架距沟底盖板地面间距不小
于150mm ；在电缆敷设前，电
缆沟内需清理干净，电缆分支
处应设标志牌；
②电缆支架必须接地或者接
零可靠；
③敷设电缆的电缆沟和竖井，
按照要求，在设计的位置须做
好防火封堵；
① ②
③。
电缆沟电缆安装施工方案
电缆沟电缆安装施工方案电缆沟电缆安装施工方案电缆的运输与吊装电缆盘禁止平放运输，必须采用10吨以上的吊车进行装卸。
每次只能吊装一盘，严禁将电缆盘从运输车上推下。
电缆运输采用大平板车进行运输，电缆盘在车上运输时，应将电缆盘放稳并绑托固定。
电缆盘两边应用支承架(木方或铁架)垫起支承电缆盘，以防止电缆盘晃动、互相碰撞或倾倒。
在电缆运输前必须进行检查。
如果发现可能出现问题应处理好后才能装车运输装卸。
电缆盘不允许平卧装车，平卧将使电缆盘的电缆缠绕松脱，也容易使电缆盘内的电缆损坏。
电缆运输到达目的地以后，应作如下检查：产品技术文件应齐全；电缆型号、规格、长度应符合订货要求，附件应齐全；电缆外观不应受损；电缆封端应严密。
当外观检查有怀疑时，应进行受潮判断或试验。
电缆沟清理在敷设电缆之前应将电缆沟底部的杂物清理干净。
缆沟底部应预先铺上一层50-100mm厚经过筛选的河沙，并采用木板刮平。
敷设路径的检查与准备敷设电缆前，电缆线路通过的构筑物应施工完毕。
应检查电缆沟、隧道、夹层等土建部分的转弯处。
转弯半径不应小于所敷设电缆的最小允许弯曲半径。
电缆通道应畅通，无杂物，排水良好，室内照明、通风应符合施工要求。
电缆检查及准备核实电缆的型号、规格是否与设计相符合，并按设计和实际路径每根电缆的长度，合理安排每段电缆。
在排放电缆时，应考虑各段预留做头的长度。
检查电缆外观应无损伤，电缆牵引头端是否密封，测量电缆的绝缘电阻应良好。
为了敷设方便，减少差错，在电缆支架、沟道、隧道、竖井的进出口、转弯处和适当位置挂上电缆敷设断面图。
准备合适的放线架和钢轴，放缆架应级放置平稳，钢轴的长度和钢度应能满足电缆盘宽度和重量的需要，以防止电缆盘在施放电缆时产生挠度，转动不稳，造成倾倒。
电缆敷设根据电缆长度和截面，一般选用直径12mm和直径16mm 的整根钢丝绳，长度比电缆长30～50m，从电缆盘布放至拉力机，多出部分暂留在电缆盘一端。
钢丝绳连接必须牢固。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电缆敷设要求
1、步骤
检查具备条件T电缆检查T敷设T电缆头制作
2、电缆敷设条件
（1）电缆沟及沟内支架施工完毕，符合设计要求；
（2）预埋件符合设计要求，安置牢固；
（3）厂区地坪已平整完成，道路施工完毕；
（4）电缆沟、隧道、竖井及人孔等的地坪及抹面工作结束；
（5）电缆层、电缆沟、隧道等处的施工临时设计、模板及建筑废料等情况干净，盖板整全；
（6 ）电缆沟排水通畅。
（7 ）电缆桥架，及保护管安装完毕。
（8 ）砼盖板及标志桩等预制完毕。
（9）其它电缆线路敷设后，不能再进行的建筑工程应结束。
电缆沟的电缆敷设安装一般规范要求是什么？答：（1）敷设在不填黄沙的电缆沟（包括户内）内的电缆，为防火需要，应采用裸铠装或非易（或阻）燃性外护层的电缆。
（2）电缆线路上如有接头，为防止接头故障时殃及邻近电缆，可将接头用防火保护盒保护或采取其它防火措施。
（3）电缆沟的沟底可直接放置电缆，同时沟内也可装置支架，以增加敷设电缆的数量。
（4 ）电缆固定于支架上，水平装置时，外径不大于50mm
的电力电缆及控制电缆，每隔0.6m 一个支撑；外径大于50mm 的电力电缆，每隔1.0m 一个支撑。
排成正三角形的单芯电缆，应每隔1.0m 用绑带扎牢。
垂直装置时，每隔1.0 —1.5m 应加以固定。
（5 ）电力电缆和控制电缆应分别安装在沟的两边支架上。
若不具备条件时，则应将电力电缆安置在控制电缆之上的支架上。
（6）电缆沟内全长应装设有连续的接地线装置，接地线的规格应符合规范要求。
其金属支架、电缆的金属护套和铠装层（除有绝缘要求的例外）应全部和接地装置连接，这是为了避免电缆外皮与金属支架间产生电位差，从而发生交流电蚀或单位差过高危及人身安全。
（7）电缆沟内的金属结构物均需采取镀锌或涂防锈漆的防腐措施。
：l擾八以下电煨K 硯询
3、电缆敷设前检查应符合下列要求:
(1)电缆的规格、型号、电压等级应符合设计要求；
(2)电缆外观应无损伤，绝缘良好，电缆封头实严密，并附有制造厂的商标原封包装；
(3)电缆的质量保证书，合格证及出厂试验报告齐全。
4、电缆的配盘
根据图纸及电缆走向，计算出每个回路的电缆长度，再对照到货的电缆清单，合理地配置每一盘电缆所安装的回路编号，并在电缆盘上标明清楚，这样做的目的是为了尽量减少电缆的中间接头。
5、电缆的敷设
(1 )电缆在运输装卸敷设符合下列要求：
-在装卸过程中，严禁直接由车上堆下。
-滚动电缆盘时必须顺着电缆的缠紧方向。
-敷设原则；由远到近，由大到小。
敷设时要专人指挥，用力均匀，速度适当，防止电缆划伤和拉伤。
-电缆敷设时，应排列整齐，不宜交叉，弯曲半径符合规范要求，并在两头用标签纸标明电缆回路编号。
-电缆敷设路径中与与一般工艺管道，管道表面距离不大于150mm 。
与绝热的工艺管道，管道绝热层表面的距离大于200mm 。
-敷设电缆时，在转弯或桥架接口处，应防止电缆被桥架上的锐物划伤。
-在同一电缆桥架内的不同信号，不同电压等级的电缆，应分类布置；对于交流仪表线路和安全联锁线路，应用和隔板与屏蔽的仪表信号线路隔开敷设。
如果无法避免交叉时，应使两种电缆垂直交叉或采用桥架立交槽引过电缆。
-电缆应留有足够的备用长度。
-应留有适当的空间使电缆之间距及弯曲半径大于最小允许值，并适于固定及接线。
-新敷设的电缆不允许有中间接头。
-电缆经过建筑物的伸缩缝或沉降缝时，应随桥架留出适当的
余量，对于直线长度超过50m 的电缆也应随桥架补偿处留出适当余
量。
-电缆敷设完毕应及时进行检查。
这种检查也应在敷设的同时，由全线各处施工人员边进行外观检查，以便发现问题及时处理。
（2）电缆敷设完毕后，在进入开关柜。
设备机壳及电缆盒时，采用合适的夹件固定牢固，不得使电缆头收电缆的牵引力，并在两头采用塑料雕刻或模压金属标志标明回路编号，利用自锁塑料弯曲线夹或其他相同的固定件固定在电缆上。
6、控制电缆敷设时，应注意以下事项：
（1）控制电缆，尤其是直径较小的控制电缆，敷设时用力应适中，以防止拉伤电缆，破坏其绝缘层。
仪表电缆敷设前，应做好外观及导通检查，并用直流500 伏兆欧表测量绝缘电阻，其电阻不应小于5 兆欧。
（2 ）在电缆桥架中敷设控制电缆时，应设置在信号电缆桥架的下层，以减少对信号电缆的电碰干扰。
（3）为减少摩擦力，避免电缆在敷设中受伤，在电缆桥架内明敷设时，应在转弯处设置电动滚轮，穿保护管敷设时，应在管中加一些滑石粉。
（4）仪表电缆敷设完毕，应进行线号校对，并测量绝缘电阻，测量时必须将已连接上的仪表设备及元件断开。
7、信号电缆敷设时应注意事项：
（1）信号电缆是传输弱信号的线路，在敷设时应远离动力线和强磁场。
而且不同信号种类和电压等级的信号电缆应分别设置，以确保信号系统的正常传送。
（2）信号电缆的线芯截面一般都很小，而且信号电缆都较多采用屏蔽电缆和专用电缆。
因此在敷设过程中应特别小心，用力须适中，以防止拉伤电缆和破坏绝缘保护层。
（3 ）信号电缆中，特种电缆多，在其敷设过程中，应针对各自不同的特点，采取相应的特殊保护措施。
8、光缆敷设时应注意的事项：
（1 ）光缆敷设前检查，光缆的规格、程式、形式应符合设计要求，所附志、标签内容应齐全，清晰，外表无操作，封头良好。
（2）光缆的衰减及反射等特性测试应符合要求。
（3）光缆与电力电缆，信号电缆，热力管道等之间的最小间距应符合设计要求。
（4）光缆的布放应平直，不得产生钮绞，打圈等现象，不应受到外力的挤压和损伤，光缆盘转动应与光缆布放同步，光缆牵引的速度一般为15 米/分，光缆出盘处要保持的弧度，并留有缓冲的量，又不宜过多，避免出现背扣。
光缆的弯曲半径至少为光缆外径的15 倍，在施工过程中至少为20 倍
（5）光缆线在布放前两端应贴有标签，以表明始端和终端位置。
（6）光纤线布放时应有冗余，在设备端顶留长度一般为
5-10m ，在水平、垂直桥架内敷设光缆时，应对缆线进行绑扎，绑扎间距为1.5m 。
（7）在管道中敷设时应注意：首先应疏通管道；牵引时要有张力极限；注意光缆的最小弯曲半径；上下或左右弯曲时要转弯滚筒，或者引用大口径硬塑波纹导管；中途的人井内要放置直线滚筒。
（8）光缆与电缆同管敷设时，应在暗管内预制塑料子管，将光缆敷设在子管内，子管内径应为光缆外径的1.5 倍。
（9）在以牵引方式设光缆时，主要牵引力应加在光缆的加强芯上。
（10）光缆敷设完后，应作如下测试：光损耗的测试，传输带宽的测试等。
9、直埋电缆敷设符合下列要求：
（1）电缆线路路径上可能使电缆受到机械损伤。
化学作用危害地段，应采取保护措施。
（2 ）电缆敷设完毕后，直埋电缆做隐蔽工程记录，经验收合格后，方可回填土夯实。
（3 ）电缆施工完成后，在土建预埋电缆、桥架孔以及保护管口及时用防火墙料封堵。
电缆沟及桥架内垃圾、杂物清理干净，盖上盖板。
4）地下电缆的标记，在下列位置，应每隔不超过20m，设立电缆标志牌。
10、控制电缆头的制作：
（1）确定电缆末端尺寸，并留有一定余量，然后将其切断，再固定：（2）剥除电缆护套和纸带，切除线芯中的黄麻，电缆剥切时，不得伤及线芯绝缘层。
（3）多芯控制电缆，将线芯编号套号箍。
编完线芯好后，用聚氯乙烯绝缘带包扎线芯根部小段，使其成橄榄形，以增加电缆头根部的绝缘性能和机械性能及机械强度。
（4）套上控制电缆终端套，将终端套上口芯线接合处和下口电缆护套接合处用聚氯乙烯绝缘带包缠3 至4 层。
（5）贴电缆铭牌。
（6）校接线。
要求线鼻子型号规格选择正确，电气连接可靠。
压接时，线鼻子的压接位置应正确。
（7）线芯整理，要求整齐、美观。
11、信号电缆头的制作、安装
（1）信号电缆头的制作，安装方法和步骤，与控制电缆头基本相同。
（2）屏蔽电缆头与控制电缆头不同的是，屏蔽电缆头制作时，要求将同一根电缆的一端（并且只能一端）屏蔽层作抗干扰接地，接至抗
干扰接地系统。
12、光缆电缆头的制作、安装
光纤的电缆头一般采取活动连接：
（1 ）确定光缆末端尺寸，开断后进行定位固定。
（2）剥切绝缘层和纸带。
剥切长度不宜过长，最好靠近光纤插口近处，以保持光缆机械性能，同时，其加强芯应留一段。
（3 ）缆芯编号，贴光缆铭牌。
（4）光纤连接器连接。
用专用工具将光纤穿入连接器固定。
（5）将连接好的光纤连接器插入设备光纤插口中。
