特斯拉最新电气原理图
特斯拉线圈原理及制作过程讲解

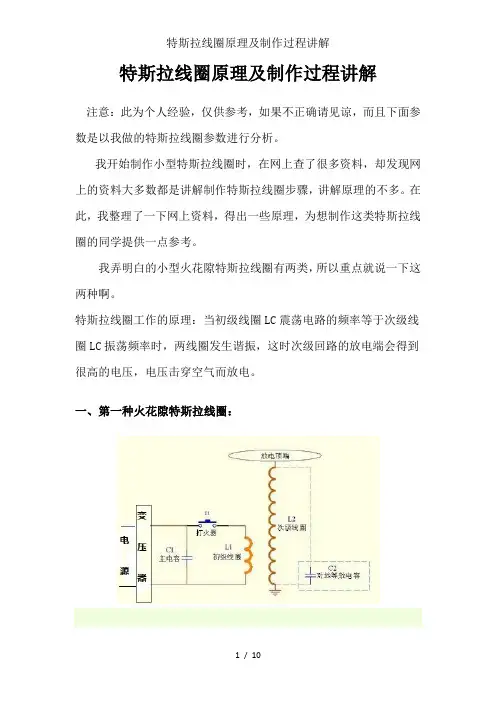

特斯拉线圈原理及制作过程讲解注意：此为个人经验，仅供参考，如果不正确请见谅，而且下面参数是以我做的特斯拉线圈参数进行分析。
我开始制作小型特斯拉线圈时，在网上查了很多资料，却发现网上的资料大多数都是讲解制作特斯拉线圈步骤，讲解原理的不多。
在此，我整理了一下网上资料，得出一些原理，为想制作这类特斯拉线圈的同学提供一点参考。
我弄明白的小型火花隙特斯拉线圈有两类，所以重点就说一下这两种啊。
特斯拉线圈工作的原理：当初级线圈LC震荡电路的频率等于次级线圈LC振荡频率时，两线圈发生谐振，这时次级回路的放电端会得到很高的电压，电压击穿空气而放电。
一、第一种火花隙特斯拉线圈：在这个电路中，电源电压为市电220V，经过一个升压变压器将电压升到2100V以上（下面按照2100V计算），然后直接加到主电容C1上（后面解释），主电容在每半个周期内充一次电，最高电压能充到2970V（知道why？）,由于打火器及电容并联，所以电容上的电压也加到打火器两端，只要打火器的间隔比较适中，当电压充到最大之时，正好击穿打火器间的空气（理想状况），使打火器开始工作，形成初级LC振荡。
经过初级线圈及次级线圈的耦合（耦合系数一般为0.3，仿真时用到），次级线圈也开始震荡。
如果L1C1=L2C2，测得次级放电球的电压在40000V以上。
大家可能对这个电路有很多问题，下面我来给大家解释一下：问题一：电容有一个特性是——隔直通交，变压器输出2100V的交流电，直接加到电容上，这是不是错的，和我们学的不一样，会不会烧掉电路？回答：没有问题，在此电路中，主电容是很小的，大约0.0235uF，而我们在此用的变压器功率一般700~1000W，输出电压2100V，频率50HZ，这样你可以算一下，经过电容的电流是非常小的，不可能烧掉电路。
打火器正常工作，之后是不是相当于一直短路了，初级回路是怎么振荡的？回答：打火器工作以后，不是一直短路。
如下图：（调节火花隙间隙，假设充电电容电压到2700v，打火器击穿工作）第一段时间，火花隙两端电压不到2700V，电容充电；第二段时间，火花隙两端电压达到2700V以上，火花隙击穿空气开始工作，这段时间内，火花隙相当于短路，初级回路形成LC振荡，其振荡波形在原电压波形基础上叠加。
特斯拉MODEL S拆解分析
5、高压系统对标-充电口及充电枪
接地线
电磁锁机械 解锁
L1、L2、L3、N 相线兼容直流
充电
电磁锁
CC,CP控制线及电磁 锁控制线
Tesla车载充电口特点 特点
作用
充电线束中高压、低压线束分开
避免电磁干扰
交、直流充电口一体化
减少整车线束
TESLA充电枪为 欧标充电枪， SAE J1772标准， 并在此基础上 进行了功能开 发
电磁锁型号
1006243-00-C
电磁锁类型
单保持式
驱动电压 电磁锁的内阻 电磁锁的顶杆行程
12V DC-PD
2.30Ω （测量值） 功率：62.6W(计算值）
15mm
电磁锁的顶杆顶出力；
未测
尺寸结构
顶杆弹出结构
5.3、高压系统对标-充电口材料分析
总图：
特斯拉充电插座总成材料对标分析
零部件图片
5.1、高压系统对标-充电口结构分解
序号
1
2
3
4
说明
1.增加一个电磁锁结构 2.永磁铁
1.电磁锁连杆结构
1.红色按钮为手动解锁按钮
1.电磁锁，永磁铁、LED灯的电 路控制板
5.1、高压系统对标-充电口结构分解
序号
5
6
7
8
说明
1.电磁锁反馈检测，电阻随着锁 杆的运动变化，电阻值三个点 （起始点：0.935 kΩ，中间点： 1.625KΩ ，终点：91.86Ω ）
Tesla车载充电机参数
输入电压
85~300Vac RMS
输入频率
45~65Hz
输入电流
48A RMS
特斯拉Model_S驱动系统的结构与工作原理(一)
栏目编辑：高中伟 ******************新能源汽车文/广东 蔡元兵一、感应电动机1.感应电动机介绍感应电动机又称“异步电动机”，即转子置于旋转磁场中，在旋转磁场的作用下，获得一个转动力矩，使转子转动的装置。
转子是可转动的导体，通常呈鼠笼状。
定子是电动机中不转动的部分，主要任务是产生一个旋转磁场。
旋转磁场并不是用机械方法来实现，而是以交流电通于数对电磁铁中，使其磁极性质循环改变，故相当于一个旋转的磁场。
这种电动机并不像直流电动机有电刷或集电环，依据所用交流电的种类有单相电动机和三相电动机之分。
2.感应电动机的工作原理当电动机三相定子绕组(空间相位相差120°)通入三相对称交流电后，将产生一个旋转磁场(一对磁极)，当电流经过一个周期变化时，旋转磁场也沿着相同方向旋转一个周期(在空间旋转的角度为360°)。
该旋转磁场在定子和转子之间的气隙中以与电流变化同步的转速n旋转并切割转子绕组，从而在转子绕组中产生感应电流(转子绕组为闭合环路)，根据电磁感应定律，载流的转子导体(因感应获得的电流)在定子旋转磁场作用下将产生电磁力，从而在电机转轴上形成电磁转矩，驱动电动机旋转，并且电机旋转方向与旋转磁场方向相同。
这就是性能优异的三相异步电动机的工作原理。
图1所示为感应电动机定子电流与二极旋转磁场一个周期(360°)内的对应关系示意图。
当电动机轴上带有机械负载时，便向外输出机械能。
由于三相异步电动机的转子与定子旋转磁场以相同的方向，不同的转速旋转，存在转速差，因此叫做异步电动机，又称为感应电动机。
汽车中的交流异步电机的转子常采用空心式结构，这种结构简单牢固，适于高速旋转，免维护，且成本较低。
三相异步电机矢量控制调速技术比较成熟，使得异步电机驱动系统具有明显的优势，因此被较早应用于电动大客车的驱动系统，技术相对成熟。
3.感应电动机的特点感应电动机的优点是价格低、体积不大，重量较轻；能较好地适应各种环境；外表坚固，结构紧凑；运行可靠，维护维修方便。
《特斯拉电动汽车结构、原理与维修图解手册》读书笔记模板
3.2.1充电系统构造原理 3.2.2充电连接电路 3.2.3充电系统拆装 3.2.4充电系统检查 3.2.5充电适配器固件更新
3.3.1配电系统构造 3.3.2配电系统电路 3.3.3配电系统部件拆卸
第2节变速器与传 动轴
第1节驱动电动机 与逆变器
第3节高压冷却系 统
4.1.1电动机构造与原理 4.1.2电力驱动系统电路 4.1.3逆变器泄漏检测 4.1.4驱动总成拆卸与更换
4.2.1变速器与传动轴构造 4.2.2变速器油检测与更换
4.3.1高压温度管理系统 4.3.2温度管理系统电路 4.3.3冷却系统排空与加注
第2节转向系统
第1节悬架系统
第3节制动系统
5.1.1空气悬架构造原理 5.1.2空气悬架系统电路图 5.1.3空气悬架部件拆装 5.1.4胎压监测系统构造原理 5.1.5检查悬架紧固件力矩 5.1.6四轮定位
第1节保养与 维护
第2节高压安 全
2.1.1保养周期 2.1.2固件重新安装步骤 2.1.3保养项目操作步骤
2.2.1作业前准备工作 2.2.2安全操作规范 2.2.3高压电源切断 2.2.4高压事故急救
第2节充电系统
第1节高压电池
第3节配电系统
3.1.1电池构造原理 3.1.2电池模块拆装 3.1.3电池系统电路
第1节刮水器与 1
洗涤器
2
第2节电动座椅
3 第3节电动车窗
与门锁
4
第4节电动天窗
5
第5节照明系统
7.1.1刮水器与洗涤器结构原理 7.1.2刮水器与洗涤器电路图 7.1.3刮水片调整 7.1.4总成部件拆装
7.2.1电动座椅构造原理 7.2.2电动座椅电路图 7.2.3电动座椅拆装
特斯拉Model_S驱动系统的结构与工作原理解析(四)
552024/03·汽车维修与保养栏目编辑：高中伟******************(接上期)6.IGBT的概念与结构特性IGBT(Insulated Gate Bipolar Transistor)，绝缘栅双极型晶体管是由GTR(双极型三极管)和MOS(绝缘栅型场效应管)组成的复合全控型电压驱动式功率半导体器件，兼有MOSFET(金属-氧化物半导体场效应晶体管)的高输入阻抗和GTR的低导通压降两方面优点。
GTR饱和压降低，载流密度大，但驱动电流较大；MOSFET驱动功率很小，开关速度快，但导通压降大，载流密度小。
IGBT综合了以上两种器件的优点，驱动功率小而饱和压降低。
IGBT由 N+、P、N、N+、P+5层半导体组成，有SiO 2绝缘层，如图24所示，图中黑色箭头代表正电子，白色箭头代表负电子，仅有电子流动的为单极管，有正负电子流动的为双极性管。
图24所示也是一个N沟道增强型绝缘栅双极晶体管结构，N+区称为源区，附于其上的电极称为源极(即发射极E)。
N基极称为漏区。
器件的控制区为栅区，附于其上的电极称为栅极(即门极G)。
沟道在紧靠栅区边界形成。
在C、E两极之间的P型区(包括P+和P-区，沟道在该区域形成)，称为亚沟道区(Subchannel region)。
而在漏区另一侧的P+区称为漏注入区(Drain injector)，它是IGBT特有的功能区，与漏区和亚沟道区一起形成PNP双极晶体管，起发射极的作用，向漏极注入空穴，进行导电调制，以降低器件的通态电压。
附于漏注入区上的电极称为漏极(即集电极C)。
IGBT开关的作用是通过加正向栅极电压形成沟道，给PNP(原来为NPN)晶体管提供基极电流，使IGBT导通。
反之，加反向门极电压消除沟道，切断基极电流，使IGBT关断。
IGBT的驱动方法和MOSFET基本相同，只需控制输入极N-沟道MOSFET，所以具有高输入阻抗特性。
当MOSFET的沟道形成后，从P+基极注入到N-层的空穴(少子)，对N-层进行电导调制，减小N-层的电阻，使IGBT在高电压时也具有低的通态电压。
AS380 驱动板原理图示意图
NDC
PDC C35
C75
C70
C74
C76
R24/25/
W/T3
V/T2U/T1T/L3
S/L2R/L1--B +2+1JP1
注：直流母线输入PDC1网络连接到充电回路。
经过充电回路和动力线端子上外接电抗器接口后，回到PDC 网络，为逆变部分供电。
注：采样电阻+线性光耦的电流采样方案，在体积和成本方面有优势。
并且由于小功率应用中输出电流较小，采样电阻损耗也较小。
故在小功率应用中广泛应用。
利用电流采样值，进行输出过流保护。
注：开关电源输出多路隔离电源，作为IGBT 驱动电路电源。
注：通过开关电源中一组输出，检测直流母线电压。
可以提供更好的电压绝缘度。
IU/IV/IW 为输JP2注：C76
为无电感薄膜电容，用于吸收IGBT 开关时的尖峰。
其余为电解直流母线支撑电容。
注：充电电阻和充电继电器构成充电回路。
完成母线电容充电后，继电器闭合。
注：由于制动输出没有电流传感器。
故在驱动
电路中增加短路检查和保护。
压敏电阻吸收电网尖峰
PIM。
特斯拉Model_S驱动系统的结构与工作原理解析(三)
512024/02·汽车维修与保养栏目编辑：高中伟******************图16 特斯拉Model S变频器母排正面结构图18 特斯拉Model S变频器母排背面结构图19 IGBT模块图20 特斯拉Model S变频器的IGBT图17 特斯拉Model S变频器其中一相的IGBT功率驱动板结构文/广东 蔡元兵特斯拉Model S驱动系统的结构(接上期)2.特斯拉Model S变频器母排正面结构母排整体嵌件注塑在金属框架紧固为一个总成，扣合进三相功率总成内，集成度相当高。
母线排每侧输出端都连接了3块小的PCB板，是每相的IGBT功率驱动电路板，每块板完全相同，一共3块。
每块PCB 小板上都有两根黄色的铜排线，是将输入的高压电连接到每相的功率板，也就是每相功率板的直流高压输入侧。
图16所示为特斯拉Model S变频器母排正面结构。
3.特斯拉Model S变频率IGBT功率驱动板特斯拉Model S的IGBT功率驱动板一共有3个，每个铝制功率板上配1个IGBT 功率驱动板。
IGBT功率驱动电路的作用主要是将单片机脉冲输出的功率进行放大，以达到驱动IGBT功率器件的目的。
在保证IGBT器件可靠、稳定、安全工作的前提下，IGBT功率驱动电路起到至关重要的作用。
也就是把控制器输出的电平信号，变换成能够可靠驱动IGBT的信号，中间还会有一些隔离、保护的作用。
图17所示为特斯拉Model S变频器其中一相的IGBT功率驱动板结构。
IGBT对驱动电路的要求如下。
(1)提供适当的正反向电压，使IGBT 能可靠地开通和关断。
当正偏压增大时IGBT通态压降和开通损耗均下降，但若UGE过大，则负载短路时其IC随UGE 增大而增大，对其安全不利，使用中选UGEV=15V为好。
负偏电压可防止由于关断时浪涌电流过大而使IGBT误导通，一般选UGE=-5V为宜。
(2)IGBT的开关时间应综合考虑。
快速开通和关断有利于提高工作频率，减小开关损耗。
