【精品】交通仿真实验报告Transcad
transcad软件实验报告

交通规划软件实践学院:专业:姓名:指导老师:机械与车辆学院交通工程短号:班级:2011-2班中国二○一三年十二月目录一、软件学习 (1)(一)生成路网前准备 (1)(二)新建路网层(点层、线层、面层) (1)(三)根据调查所得的数据填入路网与交通区数据表中 (1)(四)建立交通区形心与路网的连接(目的是做ID转换) (2)(五)更新路网的路段属性信息 (2)(七)用重力模型进行交通分布 (2)(八)进行交通分配并查看结果 (3)二、利用软件对现在进行分析 (4)(一)项目区域用地情况 (4)(二)道路交通系统现状 (5)(三)道路等级及道路等级、断面布置及功能 (6)(四)相邻道路的交通特征分析 (8)(五)交通现状评价及改善措施 (9)三、实习心得体会 (10)四、参考文献 .......................................................................................... 错误!未定义书签。
一、软件学习(一)生成路网前准备①打开背景图片(Open:*.tif )②设置单位为:Meters③Edit—preferences—system—map units:meters(二)新建路网层(点层、线层、面层)New-Geographic File①选择Line Geographic File,层名:line,端点层名:point②域字段:speed、capacity(4bytes)time(8bytes)③画路网:Tools-Map Editing-Toolbox④检查路网的连通性:Tools-Map Editing-check line layer connectivity⑤New-Geographic File,选择Area Geographic File,options选择第二项,输入层名:area⑥添加域字段:交通区编码ID,现状base,现状吸引量A base,现状交通区容量POP base,未来发生量P fur,未来吸引量A fur,未来交通区容量POP fur⑦画交通区:Tools-Map Editing-Toolbox(三)根据调查所得的数据填入路网与交通区数据表中①打开交通区数据表②点击statistics—Model Esticmation,在dependent选项里面选择P base,independent里面选POP base—add—POP base—OK—保存(文件名为P fur);③同样在dependent选项里面选择A base,independent里面选POP base—add—POP base—OK—保存(文件名为A fur);④点击数据表中P fur下任意一格,选statistics—Model Evaluation—打开P fur文件—将数据导入表中(A fur导入方式相同)(四)建立交通区形心与路网的连接(目的是做ID转换)①在“line层”添加字段index,操作方法:dataview-modify table—add field —命名为index②输出质心:选择面层“area”,tool-export选择All features,standard geographic file,ID,include built data,export as centroid points③选择面层“area”,使用tool-mapediting-connect,选择node field: index. fill with 选择Ids from area layer(五)更新路网的路段属性信息①添加路段属性数据:使用Fill…②Capacity,speed,time=Length/speed③选出质心:在点层上-Selection-selection by condition…-填入index<>null-ok建立网络,在路网层上,点击Networks/Paths→Create调出创建网络对话框将Optional Fields 里的内容全选,连接后的路网将继承这些属性点OK,出现保存对话框起好名字,点击Save。
transcad实验报告

Trans CAD软件应用实验报告1实验目的与要求1.1实验目的《交通规划》是交通工程的专业课,实践环节是其中的重要组成部分。
通过此软件熟悉掌握交通小区划分原则,掌握交通需求预测的方法。
1)通过学习能够安装该软件,熟悉软件的操作界面和主要功能。
2)能够运用软件进行简单的规划设计,包括导入规划区域背景图、建立路网图、建立交通区图等。
能够输出结果并进行简单分析。
1.2实验要求任务1)线层路网文件2)面层交通区文件3)交通分布的两个OD 矩阵文件4)交通分配结果5)分析及总结报告(简单的工作过程、交通分布结果、交通分配结果、分析讨论、疑问、心得体会等)2实验的主要内容概述:交通四阶段段法以居民出行调查(person trip survey)为基础,由交通生成(trip generation/attraction)、交通分布(trip distribution)、交通方式划分(model split)、交通量分配(traffic assignment)四个阶段组成。
利用transcad软件进行交通需求预测2.1 学习交通规划软件TransCAD 的操作方法1)了解交通规划软件的作用;了解TransCAD 的软件结果与主要功能;熟悉TransCAD 的工作模式。
2)学习使用TransCAD 进行交通网络编辑的基本方法,主要包括结点、路段和小区的处理方法、属性数据的描述等。
3)掌握使用TransCAD 进行OD 反推,以及数据保存与转换方法。
4)掌握使用TransCAD 进行交通分配。
2.2导入背景图片。
找出一张规划区域图片,利用Photoshop软件转换为*tif格式。
2.3新建小区层(面层)交通区划分的若干原则:1。
同质性:分区内土地使用,经济,社会等特性尽量使其一致。
2。
尽量以铁路,河川等天然屏障作为分区界限。
3。
尽量不打破行政区的划分,以便能利用行政区现成的统计资料。
4。
考虑路网的构成,区内质心(形心)可取为路网中的节点。
TransCAD实验报告

交通规划软件实验报告学院:交通运输工程学院专业班级:交通工程11-01班姓名:学号:一、实验要求:1、能够在指导下安装软件,熟悉软件的操作界面和主要功能。
2、能够应用软件进行简单的规划设计,包括建立路网图、建立交通区图等能够输出结果并能简单分析。
二、试验时间及地点:1、时间:第八周周五下午交通规划软件课,及后续两周的时间。
2、地点:交通规划上课教室。
三、实验内容:1、了解软件的作用,熟悉其工作模式。
2、学习使用TransCAD进行交通网络编辑的基本方法,包括节点、路段、小区的处理方法和属性。
3、掌握进行OD反推的方法,以及数据保存及转换方法。
4、掌握使用TransCAD进行交通分配。
四、实验步骤:1、启动软件,建立新的路段层,在路段层上绘制简单路网,保存后输入路段属性数据。
2、建立小区层,在简单路网的基础上分出交通小区并输入交通小区的属性数据,将交通小区将小区质心点连接道路网上,再节点层上增加Index。
3、填充连接后新增路段(质心连杆)的值。
4、在点层上,做点的选择集。
、5、建立道路网络。
6、当我们发现软件界面右边最下瑞已经出现建立路网的状态信息。
至此,路网创建完成。
下面即进行交通分配的过程。
7、建立交通阻抗矩阵,直接建立费用阻抗矩阵。
8、本例P、A以达到平衡,不需要进行PA平衡过程,并且应用重力模型进行交通分布预测,可以得到重新分配的矩阵。
9、将OD矩阵的小区行列号ID转换成为小区质心节点行列号ID并实施交通分配。
10、输出交通分配结果,添加期望线等。
得到一系列图标。
五、实验成果:预测后的OD矩阵:期望线图:经过软件的模拟分配,可以很明显的看到在该路网上的交通流量的大小以及交通的分配布局,根据交通分配后的OD 表可以知道该路网整体运营较流畅,仅个别路段V、C比过高。
六、实验小结:生活中处处离不开交通,通过这次软件课实习,我们充分的掌握了TransCAD的基本操作和基本功能,对于比较简单的路网,我们已经可以运用软件进行交通的分配和需求的预测,同时也激发了我们的学习热情,我们对于TransCAD这个软件的了解和掌握实际上还是比较浅的,需要我们自己在课余继续学习,提高自己的水平。
交通规划transCAD软件应用实验报告

transCAD软件应用实验报告课程名称:交通规划TransCAD软件应用实验报告一.实验目的与要求1.1实验目的:1)能够在指导下安装交通规划软件transCAD,熟悉软件的操作界面和主要功能。
2)能够应用软件进行简单的规划设计,包括导入规划区域背景图、建立路网图、建立交通区图等,能够输出结果并进行简单分析。
1.2实验要求任务:1. 线层路网文件2. 面层交通区文件3. 交通分布的两个OD 矩阵文件4. 交通分配结果5. 分析及总结报告(简单的工作过程、交通分布结果、交通分配结果、分析讨论、疑问、心得体会等)二.实验的主要内容2.1基本数据:1. 路网和交通区的背景图2. 各交通区的发生、吸引量:需根据学号修正,修正量=基础量×(1+学号末两位/100)3. 交通区间阻抗矩阵4. 路段通行能力统一为单向1900pcu/h5.路段假设为同一等级,平均设计车速为40km/h,长度需进行换算1mile=1.609km2.2软件操作过程1、导入背景图片Open:*.tif坐标系统:Aisa,China HongKong1980 Grid单位:kilometers2、新建路网层(线层)1.New-Geographic File2.选择Line Geographic File,层名:道路网,端点层名:道路网端点层3.域字段要求:capacity, time,speed4.画路网:Tools-Map Editing-Toolbox5.画完后检查路网的连通性:Tools-Map Editing-check line layer connectivity3、新建交通区层(面层)1.New-Geographic File,选择Area Geographic File,options选择第一项,输入层名:交通区2..添加域字段,要求:交通区编码Code,发生量P,吸引量A3.画交通区4.添加交通区属性数据:交通区编码Code,发生吸引量根据学号修正后输入P、A4、建立交通区形心与路网的连接1.在“道路网端点层”添加字段index,操作方法:dataview-modify table2.选择面层“交通区”,使用tool-mapediting-connect,选择node field: index. fill with 选择Ids from area layer5、更新路网的路段属性信息添加路段属性数据:使用Fill…Capacity=1900,speed=40,time=Length*1.609*60/406、交通分布1.新建矩阵,采用matrix-indecs更新矩阵的行列编码,以实际交通区编号显示矩阵2.输入给出的阻抗矩阵3.阻抗矩阵输入完成后,取消indecs替换,以ID显示矩阵4.交通分布:planning-trip distribution-Gravity application默认参数,分别以Gamma函数作OD1,以Inverse函数作分布矩阵OD2 (1)OD1矩阵建立与输出(2)OD2矩阵建立与输出7、建立网络文件,进行交通分配1建立网络文件,选择“道路网”层,使用Networks/paths-Create…2选择“道路网端点层”,使用select by condition建立形心点选择集3交通分配,planning-traffic assignment,使用user equilibrium分配方法分别对矩阵OD1和OD2进行分配,对二者进行比较分析(1)对OD1矩阵的分配(2)对OD2矩阵的分配三.实验结果分析对两个OD的分配结果,从路段交通量、饱和度、OD分布等方面进行全面分析。
交通仿真技术(Transcad)实验报告

图 7 对两个数据表进行拼接
11
实验三
实验名称:重力模型用于出行分布预测 实验内容:
实验三的主要内容包括交通分区阻抗分析、阻抗函数类型的选择、阻抗函数 的参数标定以及交通分布预测。 1 、创建质心连杆和交通网络 先创建质心地理文件, 再为为节点图层地理文件添加一个名为 Index (Integer 型)的属性字段。通过 Tools/Map Editing/Connect 菜单项,完成小区质心与现有 路网的连接。打开路段图层的数据表文件,完成质心连接线的属性设置。最后通 过 Networks/Paths 菜单下的 Create 命令完成道路网络的创建。 2 、生成小区间阻抗矩阵及矩阵索引转换 先筛选出质心节点,再生成小区间的最短出行时间矩阵。 但这样生成的阻抗 矩阵对角线上的阻抗值(区内出行阻抗)为 0,不能用于包含区内出行的出行分 布过程,还需要对其进行相应的处理,手动输入小区内部的出行时间阻抗,填充 到矩阵的对角线中。 然而,生成的阻抗矩阵的索引号与交通小区的编号并不一致,不能直接用于 交通分布,因而还需要对其进行转换。 3 、出行分布预测重力模型的标定 校准重力模型包括评估阻抗函数的参数(或者摩擦因子表中的数值) ,以便 使重力模型再运行时,尽可能的使结果与基年出行量、吸引量及基年出行距离分 布接近。重力模型较清楚地表达了空间交流量与交通小区间阻抗的相互关系。 4 、重力模型用于出行分布预测 需要的数据有现状小区间的阻抗矩阵、 未来年的出行产生量吸引量表和刚刚 标定好的阻抗函数值。 先打开包含未来年各小区出行发生量和吸引量数据的数据 表文件,执行 Planning/Trip Distribution/Gravity Application 菜单项命令,输入各 参数,最后即可得到未来年的 OD 分布矩阵。

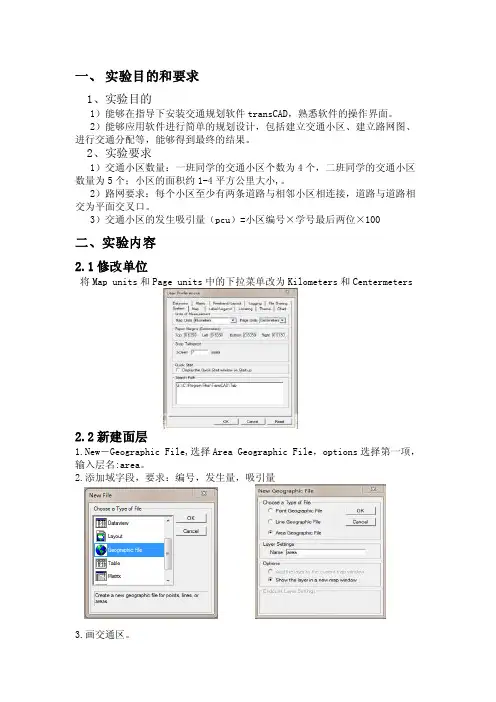

transcad软件课程实验报告

一、实验目的和要求1、实验目的1)能够在指导下安装交通规划软件transCAD,熟悉软件的操作界面。
2)能够应用软件进行简单的规划设计,包括建立交通小区、建立路网图、进行交通分配等,能够得到最终的结果。
2、实验要求1)交通小区数量:一班同学的交通小区个数为4个,二班同学的交通小区数量为5个;小区的面积约1-4平方公里大小,。
2)路网要求:每个小区至少有两条道路与相邻小区相连接,道路与道路相交为平面交叉口。
3)交通小区的发生吸引量(pcu)=小区编号×学号最后两位×100二、实验内容2.1修改单位将Map units和Page units中的下拉菜单改为Kilometers和Centermeters2.2新建面层1.New-Geographic File,选择Area Geographic File,options选择第一项,输入层名:area。
2.添加域字段,要求:编号,发生量,吸引量3.画交通区。
4.添加交通区属性数据:编号,发生吸引量根据学号修正后输入。
5.为各交通小区编号,单击按钮后,进行下面的操作,编号完成。
2.3新建路网层1. 选择Line Geographic File,层名:street;options选择第二项;Name填写Node,勾选Creat a Table for endpoint data。
2. 域字段要求:等级、车道数、速度、长度、道路通行能力、T0、质心连杆。
3.在完成域字段后,为Node增加index属性,4. 画路网:Tools-Map Editing-Toolbox;为各路网编号,同小区标号操作相同。
5.打开Street图层,增加各属性数据,其中T0=Length/速度。
2.4建立交通区质心与路网的连接1.在“道路网端点层”添加字段index,操作方法:dataview-modify table2.选择面层“交通区”,使用tools-mapediting-connect,选择node field: index. fill with选择Ids from area layer。
交通规划实验报告

成绩土木工程与力学学院交通运输工程系实验报告课程名称: 城市交通规划实验实验名称: 基于TransCAD得城市交通规划实验专业:班级:学号:姓名:指导教师:实验时间:目录一、实验目得 (2)二、实验内容 (2)三、实验步骤 (2)四、实验心得 (14)1、熟悉掌握TransCAD得基本操作与交通需求分析;2、掌握研究区域得交通网络设计、社会经济指标、交通需求预测、交通状态评估等方法;3、掌握《城市交通规划》得理论知识与技术方法;4、增强学生实践动手与自主创新能力,为将来投入该领域得研究与开发奠定一定得基础。
二、实验内容1、TransCAD得基本操作地图操作、主题图操作、选择操作、数据操作、矩阵操作、网络操作2、研究区域路网、交通小区构造及其计算机描述3、出行生成预测4、出行分布预测5、方式划分预测6、交通分配预测7、交通运行状态评估根据分配得到得交通量,分析道路网络存在得问题及改善建议。
在AUTOCAD中建立路网与小区,路段用PL命令,并在交叉口处断开,其她地方不要断开,分别建立主干路,次干路,支路三个图层,大致遵从与主干路连接得为次干路,地域偏远流量较小得地区设置为支路得原则,将相应得道路划分成这三个等级,并画在相应图层上,然后将这些路网划分交通小区,小区要闭合;注意本次实验只就是为了了解熟悉TC在交通规划过程中得使用,因此本次画得图均就是随意所画,但图层要分清楚;切记保存为R12得dxf格式;图3- 1CAD中所画路网图及小区图打开trans CAD,导入路网底图,将主干道、次干道、支路三个图层导入到地图得线层、把交通分区图层层导入到地图得面层,导入到TransCAD中路网数据要检查:先建立网络(这个文件要随时更新),检查到错误节点一般在CAD中修改,少量得可以在TransCAD中修改;导入小区即将交通分区图层导入到地图得面层。
图3- 2导入TC中得路网及小区图道路属性输入,道路根据CAD中得图层分类;车速、行程时间(小数类型)、通行能力(三个主要参数)——根据细化程度分车种输入,例子中只使用小汽车得属性;我就是按照以下数据为各级道路输入车速、行程时间、通行能力得,车速与通行能力为整型数据,行程时间为实数型数据:道路主干道次干道支路通行能力(pcu/h) 3600 2400 1200车速(km/h) 50 40 20图3- 3各级道路属性得输入小区编号输入,给面层添加小区编号得属性,再具体编号。
TransCAD交通规划实验

(一)TransCAD交通规划实验1 确定2005基础年网络生成Miasma基础地图,在Trans CAD界面上打开MB2005.DBD和TAZ.DBD,打开时选择相应文件的文件类型。
设置Highways/Streets层为当前层,打开Automatic Labels,选择field中的User ident用名字标签每条道路设置Highways/Streets层为当前层,在MAP—>layers—>style—>中改变道路的颜色和风格,隐藏道路、增加或删除层等,在Automatic Lables对话框中可以标签相应图层,如道路名称、形心等;设置TAZ层为当前层,打开Automatic Labels,选择field中的ID,用ID标签每个TAZ。
设置TAZ为当前层,打开dataview,按照要求更新TAZ。
用公式表示属性,按照实验指导书上的步骤建立公式,填入AB_TRA VEL_TIME和BA_TRA VEL_TIME字段中的数值。
通过公式,我们可以指定一条道路的属性,如指定一条连线为单向线通过打开TOOLS里面的toolbox,我们可以画新区域。
点击添加按钮,画出需要的区域,双击确定,点击保存,在map editing 里我们可以删除和增加连线,具体步骤见实验指导。
设置Highways/Streets层为当前层,打开Color Theme,打开Styles,按照实验要求修改改地图的颜色、主题,得到的地图文件如下图:2 开发基础年交通网络及SKIMS目的是生成一个Trans CAD交通网络文件,以方便交通分析。
具体步骤如下:单击Networks/Paths/Create,在Entire line layer条件生成连线,从H_DIST 中取得长度数据,在Optional fields下选择所有link属性。
保存为。
设置Nodes层为当前层,按照实验步骤建立一个选择集,选择1-6小区。
辅助设计tranceCAD交通规划实验报告

任务1:确定2004基础年网络1.1生成miasma基础地图1.打开Geographic文件在File/Open对话框中,文件类型选择dbd,文件名有mb2005和TAZ,打开。
点击,出现对话框,对道路的颜色和宽度进行修改:点击得到如上图所示选择,即用名字标签每条道路。
2.增加另一层打开Map layers菜单,点击add layer 按钮,在file open对话框中打开TAZ,点击close,得到下图。
当前图层是taz,点击,field选择ID,即用ID标签小区。
3.保存文件名为 MB2004.1.2网络更新1.选择highways streets为当前层,点击,得到分别点选上面的按钮实现如下:删除Miasma在3rd和4th之间的路线;删除2nd在Miasma和mountain之间的部分;增加4th在coast和Miasma之间的部分;删去形心结点3和3rd之间的形心连线,在距离1st的1.5miles处画一条向上的长度是0.25miles的道路;2.改变道路和节点信息①点击实现:Mountain在节点310和345之间是地方道路(local street);Coast到Miasma之间的3rd是地方道路(local street);Coast全场是主要道路;举例如下②同时还需将小区3的新形心的节点号改为3,并且编辑信息。
步骤如下:A,点选,点击3小区新形心,有B,点击,将ID356改为3,如下图3.保存1.3 TAZ更新1.用公式表示属性①建立空字段Dataview—Modify Table,出现Modify Table对话框,点击Add Field 按钮,并进行如下图所示的修改,点击OK.②填充字段在字段点击右键,点选 fill,选择单选按钮,输入下图所示的公式,同理对于采用相同的方法,得到新数据。
部分结果如下图:2.修改地图点击,对线性的颜色进行修改,点击OK.道路颜色如下图所示,任务2:开发2004基础年交通网络及SKIMS2.1 生成网络文件设置highways streets为当前层,Networks—create,得到下列对话框,并且进行如下修改,点击OK保存为。
交通规划供需平衡与优化实验报告模板

交通规划供需平衡与优化实验(本文件仅提供模版,请同学们根据自己的实验过程适当添加部分内容)1、实验目的(I) 了解Transcad软件工作的基本原理。
(2) 掌握使用Transcad软件建立路网文件和进行路网编辑的基本操作方法。
(3) 掌握使用Transcad软件表达交通需求的基本方法。
(4)掌握使用Transcad软件进行网络交通分配的基本操作方法。
(5)掌握使用Transcad软件通过对交通出行方式进行优化从而缓解交通拥堵的基本操作方法。
2、实验器材Transcad软件,计算机3、实验步骤(1)了解transcadTransCAD是目前普遍应用的交通规划软件之一。
随着计算机技术的发展,在交通规划的调查数据的管理、分析和交通需求建模等工作中,GIS技术被越来越广泛的应用。
而TransCAD是第一个供交通专业人员使用而设计的地理信息系统,用来存储、显示、管理和分析交通数据;亦可可应用于任何交通模式,任何地理比例尺寸,和任何细节程度。
且TransCAD所提供的交通规划方法包括四阶段模型、快速响应、基于出行链的模型、货运模型和组合模型,形成一套先进的公交规划和需求预测方法。
TransCAD以矩阵式进行数据存储和处理,包括载流矩阵、出行时间矩阵和费用矩阵;TransCAD用户可以直接使用以各种地理信息格式和表列文件格式存储的数据,无需导入,方便了传统数据和企业数据的使用。
(2)建立路网文件和进行路网编辑1)新建路网文件①打开TransCAD软件后,选择菜单中的“File → New”,在弹出的对话框中选择“Geographic File”,点击“OK”。
②在弹出的“New Geographic File”对话框中选择“Line Geographic File”,在“Layer Settings”下输入“路段”,在“Endpoint Layer Settings”下输入“节点”;选中“Create a Table for endpoint data”,点击“OK”。
transcad软件实验报告甄选范文

transcad软件实验报告交通规划软件实践学院:专业:姓名:机械与车辆学院交通工程短号:2011-2班0 / 25 d oc可编辑指导老师:班级:成员:________________________________________中国二○一三年十二月目录一、软件学习 (1)(一)生成路网前准备 (1)(二)新建路网层(点层、线层、面层) (1)1 / 25 d oc可编辑(三)根据调查所得的数据填入路网与交通区数据表中 (2)(四)建立交通区形心与路网的连接(目的是做ID转换) (2)(五)更新路网的路段属性信息 (3)(七)用重力模型进行交通分布 (4)(八)进行交通分配并查看结果 (5)二、利用软件对现在进行分析 (6)(一)项目区域用地情况 (6)(二)道路交通系统现状 (9)(三)道路等级及道路等级、断面布置及功能 (10)(四)相邻道路的交通特征分析 (18)(五)交通现状评价及改善措施 (19)三、实习心得体会 (20)四、参考文献 (22)一、2 / 25 d oc可编辑一、软件学习(一)生成路网前准备①打开背景图片(Open:*.tif )②设置单位为:Meters③Edit—preferences—system—map units:meters(二)新建路网层(点层、线层、面层)New-Geographic File①选择Line Geographic File,层名:line,端点层名:point②域字段:speed、capacity(4bytes)time(8bytes)③画路网:Tools-Map Editing-Toolbox④检查路网的连通性:Tools-Map Editing-check line layer connectivity⑤New-Geographic File,选择Area Geographic File,options选择第二项,输入层名:aread oc可编辑⑥添加域字段:交通区编码ID,现状base,现状吸引量A base,现状交通区容量POP base,未来发生量P fur,未来吸引量A fur,未来交通区容量POP fur⑦画交通区:Tools-Map Editing-Toolbox(三)根据调查所得的数据填入路网与交通区数据表中①打开交通区数据表②点击statistics—Mod el Esticmation,在d epend ent选项里面选择P base,ind epend ent里面选POP base—ad d—POP base—OK—保存(文件名为P fur);③同样在d epend ent选项里面选择A base,ind epend ent里面选POP base—ad d—POP base—OK—保存(文件名为A fur);④点击数据表中P fur下任意一格,选statistics—Mod el Evaluation—打开P fur文件—将数据导入表中(A fur导入方式相同)(四)建立交通区形心与路网的连接(目的是做ID转换)①在“line层”添加字段ind ex,操作方法:dataview-modify table—add field—命名为ind ex②输出质心:选择面层“area”,tool-export选择All features,standard geographic file,ID,includ e built data,export as centroid points2 / 25 d oc可编辑③选择面层“area”,使用tool-mapediting-connect,选择nod e field: ind ex. fill with 选择Ids from area layer(五)更新路网的路段属性信息①添加路段属性数据:使用Fill…②Capacity,speed,time=Length/speed③选出质心:在点层上-Selection-selection by condition…-填入ind ex<>null-ok建立网络,在路网层上,点击Networks/Paths→Create 调出创建网络对话框将Optional Fields里的内容全选,连接后的路网将继承这些属性点OK,出现保存对话框起好名字,点击Save。
trancad实验报告

实 验 报 告
学 号 200803180005
姓 名
同 组 者
实验名称 TransCAD 上机操作 指导老师 冉 茂
平 班 级 交通工程0801班 实验日期 2011-1-4-2011-1-5 实验报告具体内容一般应包括:一、实验目的和要求;二、实验原理;三、主要仪器设备(软件);
出现工具箱,点选 画完后检查路网的连通性:Tools -Map Editing -check line layer
matrix
①当前图层选择交通区area图层
②新建阻抗矩阵文件:New-Matrix,填入数据
步中发生与吸引不平衡,则在planning
trip distribution-Gravity application dataview area,production P,attrictions A
做出小区中心的选择集selection:tools-selection
中选择induces-add indices 设置各项选框的内容,点击出现对话框,在selection中选择selection
)建立虚拟路网名为my
五、上机中出现的问题及建议
TransCAD软件有了一定的认识,能够熟练的掌握指导书。
交通需求预测TransCAD实验步骤

交通需求预测TransCAD实验步骤◆启动TransCAD4.5◆建立小区层点击新建文件图标,出现点击建立地理文件,点击OK,出现面地理文件点击OK,出现小区层属性对话框逐一添加小区的字段属性点击OK,出现保存对话框:起好名字“交通小区”,点击Save。
再次回到小区层地图界面。
画小区。
点击Tools→map editing→toolbox或出现地图编辑工具栏:画出6个小区,并保存为“交通小区.dbd”。
输入小区属性数据打开Tools→Toolbox工具箱,点击完成六个交通小区的设置。
小区ID按照实际的交通小区ID设置。
修改小区属性数据点击小区层数据库输入各小区的属性数据。
注意:除开始输入的小区ID、O-2015、D-2015字段外,还多出ID和Area两个字段,该两字段为系统为面层设置的两个默认字段,请不要删除或修改。
该ID取值取决于绘制小区的先后顺序,用户不能自由控制,为此设置小区ID字段这样用户就可以自由输入。
注:如交通小区字段属性输入错误,修改数据表属性可在Dataview→Modify Table中进行。
此后所有数据表都可按此方法修改。
建立路段层点击新建文件图标,出现点击建立地理文件,点击OK,出现选择文件类型更改名字更改名字为节点创建一个表格选中街道层地理文件类型,并更改名字,点击OK,出现路段层属性对话框:点击Add Field,逐一增加字段属性点击OK,此时出现交叉口属性设置对话框:点击OK,此时出现保存对话框:点击Save,出现路段层地图界面将已保存的“交通小区”添加进来,目的是绘制路段时交通小区层可见点击工具栏中,出现添加图层图层样式图层符号点击Add Layer,选中“交通小区”点击Open,点击关闭添加路段选中“街道层”,点击Tools→map editing→toolbox或,出现地图编辑工具栏:保存得到7条线路、6个节点的路网。
注:图中的交通小区标号和街道层标号通过中Lables标记。
2023年交通仿真transcad实验报告

《交通仿真技术与应用》课程实验报告姓名:学号:实验一实验名称:熟悉Transcad地理文献编辑实验内容:1、导入背景图片2、新建线类型地理文献(线层和点层)3、编辑线类型地理文献4、为路段图层输入属性数据5、新建和编辑面类型地理文献6、矩阵文献建立与数据导入7、创建相应的专题地图实验结果:实验总结:在这次实验中,我们掌握了面类型和线类型地理文献的创建与编辑方法。
理解地图与图层的概念,学会用样式、标注、图例等修饰地图。
掌握数据表文献的创建与编辑方法。
理解表格、字段、记录的含义与关系,掌握将数据表连接到地图的方法。
掌握矩阵文献的创建与编辑方法。
学会如何导入、导出矩阵数据。
掌握专题地图的制作方法,涉及色彩专题图、点密度专题图、等级符号专题图以及盼望线图等。
实验二实验名称:用回归模型进行出行生成预测实验内容:1、基础数据准备及录入2、回归模型参数估计3、回归模型进行预测4、平衡产生量与吸引量5、出行生成结果预测分析实验结果:回归预测模型的标定,检查其可靠性。
出行产生吸引预测值:进行产生吸引平衡之后的预测值:结果成图:实验总结:1)了解了出行生成预测所需要的基础数据(现性出行量、现状社会经济活动变量、未来社会经济活动变量)。
2)掌握运用TransCAD 的记录工具估计回归模型参数的方法。
3)掌握了运营回归模型预测社区出行产生量和吸引量的环节。
4)掌握了制作记录图表专题图的方法。
实验三实验名称:重力模型用于出行分布预测实验内容:1、创建质心连杆和交通网络(1)创建质心地理文献(2)质心连杆(3)设立质心连接线属性(4)创建道路网路2、生成社区间阻抗矩阵及矩阵索引转换(1)社区间出行阻抗矩阵的生成(2)阻抗矩阵对角线0值解决(3)阻抗矩阵索引转换3、出行分布预测重力模型的标定4、重力模型用于出行分布预测实验结果:社区间出行阻抗矩阵:参数标定结果:重力模型的预测结果:实验总结:1)了解了出行分布预测所需的基础数据。
transCAD实习报告

型, 颜色等属性。
对于小区的出行分布我们采取了增长系数法和重力模型法。增长系数法对于
基年的出行矩阵依赖很大,很容易出现大的误差,只需要通过Planning的
Trip distribution中的growth factor method 便可以依据基年的矩阵文件
1.2实验要求
通过自己学习交通规划软件实验教程,学会以下的内容:
(1)学会编辑线层路网文件
(2)学会编辑面层交通区文件
(3)OD矩阵文件的编辑与利用。
(5)出行生成和出行分布的预测
(4)回归模型与重力模型的使用
(5)交通分配的结果预测
(6)公交网络的建模与分析
(7)交通规划方案的评价
最终可以了解一部分关于交通规划软件的知识。
两个分担率矩阵相乘,从而得到两种出行方式的分布矩阵。
学习了创建小区质点地理文件,然后将质心连到线性文件路网中,同时
设置质心连接线属性,再创建网络。在质点图层中生成小区间阻抗矩阵。
transCAD只能识别从交通网节点处进入的出行分布量,因此还需要对
O-D表进行矩阵索引转换,最后才可以进行交通分配模型,但是这一步
层实现。计算公交网的密度则是先筛选出公交线路,再计算这些路线的总
长度。再除以城市密度即可。
计算公交线路的重复系数,则是将转换的路系文件中,每一条公交路线用
一个独立的线对象表示,所有线对象的总长度是公交营业线路总长度。计
算公交路线的非直线系数则需要输入书上提供的编码,由于时间问题,没
有进行。
第五天:对于前四天学习的知识又重复进行了一遍。第二章的面性地理文件,交
二.实验目的与要求
交通规划实验报告

成绩土木工程与力学学院交通运输工程系实验报告课程名称:城市交通规划实验一、实验目的二、实验内容 (2)三、实验步骤...................................... 错误!未定义书签。
四、实验心得...................................... 错误!未定义书签。
1.熟悉掌握TransCAD的基本操作和交通需求分析;2.掌握研究区域的交通网络设计、社会经济指标、交通需求预测、交通状态评估等方法;6.交通分配预测7.交通运行状态评估根据分配得到的交通量,分析道路网络存在的问题及改善建议。
1、在AUTOCAD中建立路网和小区,路段用PL命令,并在交叉口处断开,其他地方不要断开,分别建立主干路,次干路,支路三个图层,大致遵从与主干路连接的为次干路,地域偏远流量较小的地区设置为支路的原则,将相应的道路划分成这三个等级,并画在相应图层上,然后将这些路网划分交通小区,小区要闭合;注意本次实验只是为了了解熟23表3- 1各级道路的参数设定图3- 3各级道路属性的输入4、小区编号输入,给面层添加小区编号的属性,再具体编号。
不用与小区ID对应。
因为小区出行阻抗为0,不分配流量,这里只分配小区之间的出行次数。
小区编号的输入可以为以后的步骤做准备。
小区编号为如下:图3- 4小区编号5、建立型心连杆。
为把各个小区的出行量分配到路段上,给各个小区建立型心连杆。
这个过程要在线层和点层中新加元素,而且新的元素和旧的元素无差别,要通过小区ID连接。
图3- 5添加小区ID元素的线层数据表图3- 6添加小区ID之后的点层数据表型心连杆可以自动连接也可以手动添加;用最短路工具可以检查新建道路的连通性;建议型心连杆的属性参照支路标准,不要给得太高。
将小区编号导入到节点的属性中,以备后用:图3- 7型心连杆图型心连杆数据填充,型心连杆添加到线层中,建立选择集,输入公式小区编号,打开数据表,将车速值设为20,通行能力的值设为1200,参照支路标准。
TransCAD实验二 交通分配

实验二交通分配一、实验内容利用TransCAD进行交通量的分配。
二、实验工具TransCAD软件三、实验方法(相关数据见附录二)TransCAD以交通规划“四阶段法”为基础,提供了完善的交通规划模型算法。
其中包括需求预测模型、公交模型、OD矩阵推算、路径模型、路网分析模型、物流模型等。
(一)利用TransCAD进行交通分配需要准备如下一些资料:1. 需要进行分配路网的.dxf 图,用来直接导入TransCAD生成路网然后再生成小区。
如果路网简单,也可以在TransCAD里面直接自己画出路网和小区。
2.分配路网中的实际的分区和小区的属性比如人口;通发生量和吸引量;一些规划的占地面积以及以后的发展的一些数据。
3.规划路网的属性比如通行能力,两个方向的自由流车速,是否为单行道,自由流通行时间。
一般一个路网至少需要以下六个属性。
AB_V,BA_V,AB_T,BA_T,AB_C,BA_C.(二)具体步骤如下:1.生成初始路网。
有两种方法,一是自己画出路网,一是利用dxf图导入生成路网。
在导入的时候选择coordinates然后在class里面选择Asia。
然后选择ok就生成了路网。
2.生成小区。
有两种方法,一种是自己新建一个层,在里面手动画出小区。
另一种是用路网Tools/Geographic Utilities/line/Area conversion…/Add area to map 然后就可以生成小区了。
在生成小区的时候需要注意的是要对原始路网进行修改(比如需要增加一些线段或者打断一些可能生成小区的线),以便生成的小区可以符合实际中划分的小区。
一般情况下生成的小区都会大于实际中需要的小区,这个时候就要做选择集,选择出实际划分的小区。
然后在小区里面填写属性比如发生量(P)和吸引量(A)。
Dataview/Modi fy table里面Add Field里面添加两个属性G和A(如果还有别的属性可以继续添加,但至少需要这两个东东)。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
Xx大学交通工程专业本科生课程作业报告交通系统仿真与评价课程作业2报告学号:x姓名:x指导教师:x时间:2020年10月26日xx运输工程学院一、操作目的交通分配是交通需求预测四阶段法的最后一个阶段,其目的是将各种出行方式的OD矩阵按照一定的路径选择原则分配到交通网络中的各条道路上,求出各路段上的流量及相关的交通指标。
一般的交通网络中,每一O-D对之间有很多条路径,如何将O-D量正确、合理地分配到这些路径上是交通分配的核心,正确的交通分配方法应能较好地再现实际交通状态,这种交通状态是出行者路径选择的结果。
本次操作的目的在于应用TransCAD软件,在SiouxFalls市的路网上测试TransCAD软件中所含有的所有交通分配算法,总结及对比各类交通分配算法的结果,并给出对算法的评价,同时对已有交通需求进行等倍数的扩大或缩小,评价高交通需求和低交通需求下各交通分配算法的结果。
二、主要操作步骤(一)路网的建立新建线类型地理文件,路段图层名称“road”,路段节点图层名称为“node”,为路段图层建立3个属性数据字段,分别是reallength、capacity、free flow time, 为节点图层增加一个属性数据字段为index,用于下一步中的O-D矩阵索引转换,保存新建的线类型地理文件。
编辑:以导入的点为底图,描摹路网。
注意事项:画路网时,最好不要一次输入整条道路,应该分段输入路段,即遇到一个交叉口,点一次回车,然后再开始下一条路段的输入,同时注意要按照所给路网节点的顺序画,即要让所画节点的编号(ID)与所给的路网节点标号一致。
检查路网的连通性:查看是否有虚接的线段或不连通的节点,避免将来在进行交通分配时出现错误。
操作如下:设置图层为“road”,选择“Tools→Map Editing→Check Layer Connectivity”此时会弹出“Check Line Layer Connectivity”对话框,在“Threshold”后输入100(或其他数值),注意数值不要输入太大,否则会把一些正常的节点也判断为有连通性问题,若路网连通性没有问题,则会出现如下对话框。
为路段图层输入属性数据:根据所下载的文件,输入reallength、capacity、free flow time三个属性。
(二)小区的相关操作新建面层,在面层画完小区之后,创建小区质心并将其连接到路网:将“TAZ”置为当前图层,选择“Tools→Map Editing→Connect”系统会弹出“Connect”对话框,按照下图所示输入、选择。
此时Transcad会自动将这些质心点连接到现有的路网中。
打开小区属性表,在Index这一列输入每个小区质心对应的路网节点。
对路网节点进行筛选,将小区质心筛选出,将“node”置为当前图层,选择“Selection→Select by Condition”,在弹出的对话框中输入index>0,点击“OK”,这样就筛选出了质心点。
设置质心连杆属性:将capacity设置为无限大(999999999),free flow time 设置为无限小(0.01)。
(三)创建网络将“road”图层置为当前图层,选择“Network/Paths→Creat”,会弹出如下图所示“Create Network”对话框,按下图所示选择、输入,保存即可。
(四)OD数据的处理将下载的文件中的OD数据输入到Excle表格中,将此表格(csv类型)导入到Transcad软件中,然后新建矩阵文件,起名为baseod, 分别选中两个文件对应的第一列,选择“Matrix→import”菜单项,弹出“Matrix Import Wizard”对话框,点击“Next”,出现一个对话框后,再点击“Next”,会出现下图所示对话框,按图示选择好之后,点击“Finish”,OD数据导入完成。
(五)O-D矩阵索引转换是将矩阵索引由小区编号转换为交通网络节点,在矩阵试图单元格上点击右键,选择“Indices”在弹出的对话框中,点击“Add Index”会弹出下图所示对话框,按下图所示选择、输入。
这样就完成了矩阵索引的转换。
(六)运行交通分配模型将“road”置为当前图层,选择“Planning→Traffic Assignment”,会弹出下图所示对话框在“method”处选择要使用的分配方法,点击“Network”会出现下图所示对话框,按下图所示选择之后,点击“OK”会产生路段流量表。
(七)制作路段流量专题图选择“Planning→Planning Utilities→Create Flow Map”,在弹出的对话框中,按下图所示选择、输入,然后点击OK。
三、原始交通需求下各分配方法分配结果分析平衡分配方法:如果交通分配模型满足Wardrop原理,则该模型为平衡模型,满足Wardrop 第一原理的称为用户平衡(UE),满足Wardrop第二原理的称为系统最优分配模型(SO),在拥挤的网络中,交通量应该按照使路网中总阻抗即总行驶时间最小为原则进行分配。
(一)用户平衡法(UE)用户平衡法采用一个迭代过程达到平衡的结果,即出行者改变路径不可能再改进出行时间。
在每次迭代中都计算路网中各路段的流量,其中考虑到路段通行能力的限制和与路段流量相关的出行时间。
用户平衡分配模型的关键行为假设是:每个出行者获得路网特性的完全信息,每个出行者选择出行时间或出行费用最小的路径,并且所有的出行者对路网属性具有相同的效用评价。
用户平衡(UE)的概念最先由Wardrop提出,它的含义是单个出行者不能单方面地通过改变路径而减少其出行时间。
UE法则的结果是同一个O-D对所选用的所有路径的费用是相同的而且是最小的。
不幸的是,这个绝对的UE规则并不能真实地描述现实中的路网流量。
分配结果如下:由路段流量表可得,路段最高V/C为2.5430,最低V/C为0.1798。
其中,有13%的路段V/C介于0-0.75,属于稳定车流;有7.9%的路段V/C介于0.75-0.9,接近不稳定车流;有21%的路段V/C介于1-1.5,有58%的路段V/C大于1.5,属于强制车流。
(二)系统优化分配(SO)系统优化分配是一种使整个路网总的出行时间达到最小的分配方法。
采用SO分配的结果是,出行者若改变他们的路径,便会增加系统的总出行时间,尽管某出行者有可能减少自己的出行时间。
SO分配法可以认为是一种拥堵最小化的模型,其中出行者被告诉使用指定的某条路径。
显然SO分配模型不是一个符合行为现实的模型。
分配结果如下:由路段流量表可得,路段最高V/C为2.6075,最低V/C为0.1948。
其中,有13%的路段V/C介于0-0.75,属于稳定车流;有7.9%的路段V/C介于0.75-0.9,接近不稳定车流;有18%的路段V/C介于1-1.5,有61%的路段V/C大于1.5,属于强制车流。
(三)随机用户平衡法(SUE)UE模型假设出行者拥有完备的交通信息,而且能够依据这些信息作出正确的决策。
而现实中,出行者在不拥有完备的交通信息下对路段阻抗有着不同的估计,该阻抗可被视为随机变量。
随机用户平衡(SUE)模型就是为了描述这种情况而提出来的。
当每个出行者不可能单方面地通过改变路径来减少自己的期望路径阻抗时,即达到随机用户平衡状态。
更接近现实的平衡模型是SUE,其前提假设是出行者没有掌握路网上路径的完整信息,或对路网属性信息感觉上各不相同。
在达到随机用户平衡时,出行者认为他们不会因为选择了不同的路径而增加预期的效用。
由于各个出行者的感觉和运输服务的水平不同,同一O-D之间所采用的路径不一定必需要有相同的广义费用。
随机用户平衡法是用户平衡法的一种通用表述,它假定出行者没有完整的路网属性信息,或者他们对出行费用的感受不同。
分配结果如下:由路段流量表可得,路段最高V/C为2.7062,最低V/C为0.2248。
其中,有13%的路段V/C介于0-0.75,属于稳定车流;有2.6%的路段V/C介于0.75-0.9,接近不稳定车流;有26%的路段V/C介于1-1.5,有58%的路段V/C大于1.5,属于强制车流。
SUE模型的分配结果比确定性的UE模型的分配结果更接近现实,因为SUE 允许使用吸引力小的路径,也可以使用吸引力较大的路径。
吸引力小的路径具有较低的利用率,但不会像UE方法中那样总是出现零流量。
UE、SO、SUE三种分配方法所得结果的V/C的比较:从图中可以看出,SO、UE两种分配方法得出的路段V/C比相差十分微小,而SUE分配方法所得出的路段V/C大致略大于前两者分配方法。
综合以上分析,UE更能真实反映交通网络中用户的实际出行行为,结果更能符合实际交通网络多个出行者分散决策的状况;SO在拥挤及路网结构不合理时,与交通网络的实际分配情况存在差异;SUE更具有普遍性,UE仅是SUE的一种特殊情况。
平衡法考虑出行时间对流量的影响,从而导致在计算路段流量和出行时间时保持相互一致。
平衡流量算法需要进行流量分配和计算出行时间之间的迭代。
尽管计算量大,平衡法仍然总是优于其它的分配方法。
非平衡分配方法:(一)全有全无分配法(All or Nothing)全有全无分配法是对于任意一个OD对,将全部出行量都加载到连接这个OD对的当前最短路径上,而其余路径上的加载量为0,这种方法没有考虑路段是否有足够的通行能力,没有考虑路段拥堵效应,所输入的出行时间为固定值,不随着路段的拥挤程度而变化,忽略了当出现拥挤时路段出行时间依赖于路段流量的事实(如,路段出行时间是路段流量的函数),忽略了O-D对间存在多条路径分配结果如下:除了全有全无分配法和STOCH分配法以外,TransCAD中的其他所有交通分配程序都根据路段性能函数迭代更新出行时间。
路段性能函数是用数学公式来描述出行时间和路段流量之间关系。
BPR公式是一个最常用的路段性能函数,BPR 函数将路段出行时间表达为流量与通行能力之比的函数。
也正是因为这个原因,全有全无分配法和STOCH分配法没有V/C这个数据,路段流量图也只显示了流量,而没有V/C的信息。
从得出的分配结果中可以看出,某些路段并没有分配的流量,即出现“零流”,进一步反映了全有全无分配方法与现实不符,即每个OD之间只采用一条路径,即使另外的路径的出行时间或费用相同或非常接近也不采用。
根据得出的路段流量表,将流量排序,可以看出,基本上该市最外围的一些道路分配的流量较少,而城市中心区域分配的流量过多,有的路段流量远远超过了其通行能力,这造成了城市外围道路资源的浪费,同时造成城市中心区域的极度拥挤,因此,可以得出该种分配方法缺点是出行分布量不均匀,全部集中在最短路上,当交通网络处于拥挤状态时,分配结果与实际交通情况明显不符。
