有关PKPM梁配筋原则
PKPM梁板配筋有哪些疑惑

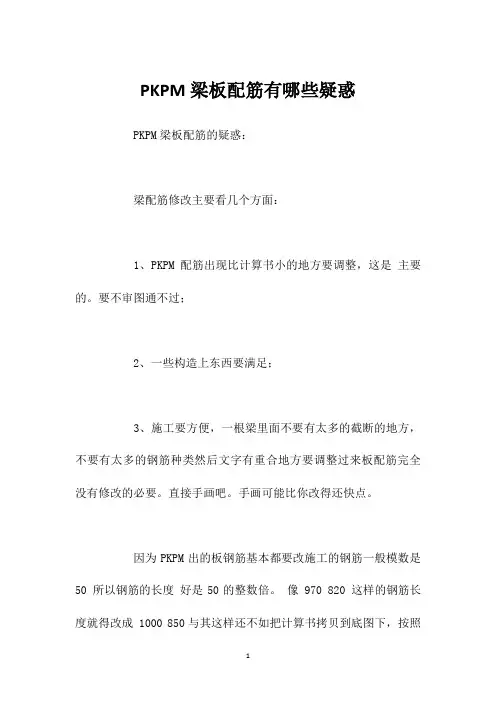

PKPM梁板配筋有哪些疑惑
PKPM梁板配筋的疑惑：
梁配筋修改主要看几个方面：
1、PKPM配筋出现比计算书小的地方要调整，这是主要的。
要不审图通不过；
2、一些构造上东西要满足；
3、施工要方便，一根梁里面不要有太多的截断的地方，不要有太多的钢筋种类然后文字有重合地方要调整过来板配筋完全没有修改的必要。
直接手画吧。
手画可能比你改得还快点。
因为PKPM出的板钢筋基本都要改施工的钢筋一般模数是50 所以钢筋的长度好是50的整数倍。
像 970 820 这样的钢筋长度就得改成 1000 850与其这样还不如把计算书拷贝到底图下，按照
地图配板钢筋。
后要说一下的是如果不是院里要求。
梁板配筋，好是自己手配。
这样能加深对构造的理解。
也能记住钢筋各种直径的面积有的时候钢筋直径面积脱口而出也是表现你很牛的一个好方法。
如果有要求控制裂缝的话 PKPM直接出图梁钢筋会比较大比如你控制0.3 自动配出来的可能给你控制到远远小于0.3 钢筋配的就会比较大如果你要手动配钢筋的话要注意满不满足裂缝。
以上内容均根据学员实际工作中遇到的问题整理而成，供参考，如有问题请及时沟通、指正。
最新PKPM构件配筋详解
P K P M构件配筋详解功能说明这项菜单主要以图形方式显示各构件设计及验算结果，可以直接输出DWG图形文件。
图8.6.4 构件计算配筋简图8.6.4.1 各构件设计及验算结果功能说明简图上各构件的配筋结果表达方式如下：（1）钢筋混凝土梁和型钢混凝土梁（RC-Beam、SRC-Beam）图中：Asul-Asum-Asur：为梁上部左端、跨中、右端配筋面积（cm2）；Asdl-Asdm-Asdr：为梁下部左端、跨中、右端配筋面积（cm2）；GAsv：为梁加密区抗剪箍筋面积和剪扭箍筋面积的较大值（cm2）；GAsvm：为梁非加密区抗剪箍筋面积和剪扭箍筋面积的较大值（cm2）；VTAst ：为梁受扭纵筋面积（cm2）；VTAst1 ：为梁抗扭箍筋的单肢箍面积（cm2）；G、VT ：为箍筋及剪扭配筋标志。
注意事項（1）梁配筋简图如下：图8.6.4.1-1 梁配筋示意图（2）加密区和非加密区箍筋都是按用户输入的箍筋间距计算的，当输入的箍筋间距为加密区间距时，梁端箍筋加密区的计算结果可直接使用；如果非加密区与加密区的箍筋间距不同时，需要对非加密区的箍筋面积按非加密区的间距进行换算后再使用。
当梁受扭时，配置的箍筋单肢面积不应小于VTAst1。
（3）输出的箍筋面积为箍筋间距范围内所有肢的总面积，在确定单肢箍筋的面积时，需要除以箍筋肢数。
（4）输出的纵筋及箍筋面积都满足规范要求的最小配筋率要求，如果计算出的配筋面积小于最小配筋率时，按最小配筋面积来输出。
（5）VTAst和VTAst1都为零时，该行不输出。
功能说明（2）矩形钢筋混凝土柱和型钢混凝土柱（RC-Column、SRC-Column）图中：Asc ：为柱1根角筋的总面积（cm2）；Asy、Asz：分别为柱B边和H边的单边面积，包括两根角筋面积（cm2）；Asvj：为柱节点域抗剪箍筋面积（cm2）；GAsv ：为柱加密区抗剪箍筋面积（cm2）；GAsvm ：为柱非加密区抗剪箍筋面积（cm2）；Uc ：为非地震作用效应荷载组合下柱的轴压比；Ucs ：为地震作用效应荷载组合下柱的轴压比；G ：为箍筋配筋标志。
PKPM构件配筋详解(DOC)
Uc:为非地震作用效应荷载组合下柱的轴压比;
Ucs:为地震作用效应荷载组合下柱的轴压比；G:为箍筋配筋标志。
注意事項
（1）圆柱是按等效矩形截面来计算箍筋面积的；
（2）柱子的箍筋是按用户输入的箍筋间距计算的，并满足加密区内最小体积 配箍率的要求控制。柱子的体积配箍率是按普通箍和复合箍的要求取值的。输出 的箍筋面积为箍筋间距范围内所有肢的总面积，在确定单肢箍筋的面积时，需要 除以箍筋肢数；
Aswvl:为地下室外墙或人防临空墙，每延米单侧竖向分布筋面积
（cm2/m）。
功能说明
（5）墙梁（RC Wall-Beam）
墙梁的配筋及输出格式与框架梁一致。需要特别说明的是：墙梁除混
凝土强度等级与剪力墙一致外，其它参数：主筋强度、箍筋强度、墙梁的箍筋间 距等均与框架梁一致。
注意事項
当墙梁的跨高比ln/h》时，墙梁按框架梁来设计；墙梁的跨高比In/h<5时,
（3）Asvj取计算的Asvjz与Asvjy的大值；Asv取计算的Asvz和Asvy的大 值；Asvm取Asvzm与Asvym的大值；
（4）输出的柱子纵筋面积满足规范规定的最小配筋率要求。
图中：
Asw:为墙柱端部边缘构件Lc范围内配筋面积（cm2）；
Aswh:为墙柱水平分布筋间距范围内水平分布筋面积（cm2）；
Ucs:为地震作用效应荷载组合下柱的轴压比；
G:为箍筋配筋标志。
注意事項
（1）柱配筋简图如下:
图8.641-3柱箍筋简图
（2） 柱子全截面配筋面积计算方法：As=2*（ Asx+Asy）-4*Asc
（3）柱子的箍筋是按用户输入的箍筋间距计算的，并满足加密区内最小体积 配箍率的要求控制。柱子的体积配箍率是按普通箍和复合箍的要求取值的。输出 的箍筋面积为箍筋间距范围内所有肢的总面积，在确定单肢箍筋的面积时，需要 除以箍筋肢数。
PKPM结构设计主筋配筋的建议
文章编号:100926825(2010)0920039203PKPM 结构设计主筋配筋的建议收稿日期:2009211225作者简介:谭振军(19812),男,长沙理工大学土木与建筑学院结构工程硕士研究生,湖南长沙 410000袁建伟(19622),男,博士,硕士生导师,副教授,长沙理工大学土木与建筑学院,湖南长沙 410000彭翰旋(19742),男,工程师,湖南城建职业技术学院土木工程系,湖南长沙 410000谭振军 袁建伟 彭翰旋摘 要:通过PKPM 设计实例分析,提出平时设计时不应任意放大钢筋,放大钢筋不仅不经济,而且不能增强结构的抗震性能,以使框架结构设计更加合理,满足技术先进、经济合理、安全适用,确保质量的要求。
关键词:结构设计,抗震,延性中图分类号:TU318文献标识码:A 从事结构设计的人员仅仅掌握了书本中学到的基础专业知识是远远不够的。
在实际设计工作中,设计人员还需要一个不断学习和积累的过程,其中既包括知识,也包括经验。
同时还应该把自己在工作中学到和总结到的知识、经验拿出来与同行分享,共同进步。
笔者就在钢筋混凝土框架结构设计工作中将主筋配筋误区总结出来,不当之处还望指正。
在我们设计过程中,有些设计人员框架梁端、柱端纵向钢筋的配置普遍比较随意,其配筋量比计算值大20%,甚至更多,这个问题普遍存在;同时也有人认为,增大配筋量就是提高了结构的安全度,是强度储备。
笔者认为先不管经济影响,这个观点是完全错误的。
增大配筋量不一定能提高结构的安全度,相反可能是有害的。
1 误区分析采取放大钢筋做法主要是考虑以下产生任意加大配筋量的原因,这里可能存在一个误区,那就是把竖向荷载作用下产生的弯矩和地震作用下产生的弯矩没有完全区分开来,而是将它们混淆在一起。
因此强度储备的概念自然就在我们设计人员中体现出来,配筋时则出现宜大不宜小的情况。
另外就是构件截面设计不尽合理,裂缝计算加大了配筋量。
实际上对于框架结构,或是框架—剪力墙结构(至少要承担20%的地震力)[1],梁端负弯矩都是受地震力控制的。
（完整版）PKPM手工配筋（根据SATWE配筋简图）
（完整版）PKPM⼿⼯配筋（根据SATWE配筋简图）根据SATWE计算结果⼿⼯配筋⼀、SATWE梁的计算结果的含义：1、加密区和⾮加密区箍筋都是按⽤户输⼊的箍筋间距计算的，并按沿梁全长箍筋的⾯积配筋率要求控制。
若输⼊的箍筋间距为加密区间距，则加密区的箍筋计算结果可直接参考使⽤，如果⾮加密区与加密区的箍筋间距不同，则应按⾮加密区箍筋间距对计算结果进⾏换算；1）⽤户输⼊的箍筋间距信息在SATWE参数设置框中2）沿梁全长箍筋的⾯积配筋率要求，见《混规》11．3．9 梁端设置的第⼀个箍筋距框架节点边缘不应⼤于50mm。
⾮加密区的箍筋间距不宜⼤于加密区箍筋间距的2倍。
沿梁全长箍筋的⾯积配筋率ρsv应符合下列规定：3）如何进⾏换算？保持总的配箍率不变，当加密区间距为100，⾮加密区间距为200，则应对⾮加密区箍筋⾯积进⾏换算，假设换算前后⾯积分别为ASV1、ASV2，间距分别为S1、S2，则有：ASV1/ S1= ASV2/ S2.[即Asv/S保持不变，原因见《混规》-2010中式（4.3.2-2）]2、算例下⾯的梁为百盛⽶⼚第三层右边数过来第四根边梁。
该梁有关信息如下：截⾯参数(m) B*H = 0.250*0.600保护层厚度(mm) Cov = 30.0箍筋间距(mm) SS = 100.0混凝⼟强度等级RC = 30.0主筋强度(N/mm2) FYI = 360.0箍筋强度(N/mm2) FYJ = 210.0抗震构造措施的抗震等级NF = 41、梁顶纵筋和梁底纵筋（bxh=250mmx600mm）1）配置原则：框架梁、次梁单侧纵筋不得多于两层，底筋根数不少于3根；同侧纵筋布置中，不同直径的钢筋，直径相差不⼤于2级；框架梁、次梁通长纵筋直径可⼩于⽀座短筋直径。
尽量使通长⾯筋（钢筋⾯积）不⼤于⽀座纵筋⾯积的60％，但不宜⼩于30％。
2）⼿⼯配置：梁⾯（右）：AS=12cm2=1200 mm2, 实配4根HRB400级直径20（1257），保护层C=20，2x(20+8)+3x25+4x20=211<250, 放置⼀排,满⾜（见《混凝》P102和P115）梁底（左）（：AS=13cm2=1300 mm2, 实配5根HRB400级直径20（1571），保护层C=20，2x(20+8)+4x25+5x20=256>250, 放置两排，上排2根，下排3根。
(整理)PKPM设计基础时的参数分析和最小配筋率使用注意事项.
PKPM设计基础时的参数分析和最小配筋率使用注意独立基础的最小配筋率问题比较复杂，有以下资料供参考：1.当独立基础底板厚度有规定：挑出长度与高度比值小于2.5。
因此不能当做一般的卧于地基上的板来看待2.满足1的要求是基础底面反力可以看作是线性的。
也就是说不考虑基础底板的弯曲或剪切变形。
3.基础底版有最小配筋要求即10@200，这比原来的8@200已经提高。
4.基础底版是非等厚度板，计算配筋率只能按全面积计算，不能按单位长度计算。
本人认为独立基础底板配筋不用按最小配筋率控制。
JCCAD程序中作了选项，如果输入最小配筋率则会按全截面演算最小配筋率。
当进行等强代换后程序还会重新演算最小配筋率。
我院总工要求结构设计人员的一些注意事项6、对小塔楼的界定应慎重，当塔楼高度对房屋结构适宜高度有影响时，小塔楼应报院结构专业委员会确定7、施工图涉及到钢网架、电梯及其它设备予留的孔洞、机坑、基础、予埋件等一定要写明：“有关尺寸在浇筑混凝土之前必须得到设备厂家签字认可方可施工。
”8、砌体结构不允许设转角飘窗。
9、钢结构工程设计必须注明：焊缝质量等级，耐火等级，除锈等级，及涂装要求。
10、砌体工程设计必须注明设计采用的施工质量控制等级。
（一般采用B级）。
11、砌体结构不宜设置少量的钢筋混凝土墙。
12、砌体结构楼面有高差时，其高差不应超过一个梁高（一般不超过500mm）。
超过时，应将错层当两个楼层计入总楼层中。
二．结构计算13、结构整体计算总体信息的取值：（1）混凝土容重（KN/m3）取26~27，全剪结构取27，若取25，对于剪力墙需输入双面粉层荷载。
（2）地下室层数，取实际地下室层数，当含有地下室计算时，不指定地下室层数是不对的，请审核人把关（3）计算振型数，取3的倍数，高层建筑应至少取9个，考虑扭转耦联计算时，振型应不少于15个，对多塔结构不应少于塔数×9。
计算时要检查Cmass-x及Cmass-y两向质量振型参与系数，均要保证不小于90％，达不到时，应增加振型数，重新计算。
梁配筋中应注意的细节问题
梁配筋中应注意的细节问题
一、抗规6.3.3第2款：梁端箍筋加密区长度、箍筋最大间距和最小直径应按表6.3.3采用，当梁端纵向受拉钢筋配筋率大于2%时，表中箍筋最小直径数值应增大2mm。
对于此规定，需要计算受拉钢筋配筋率：ρ=As/bh0，其中h0为梁高h-受拉钢筋合力点至梁边缘距离as。
对于as，如果是单筋截面，按直径为25的钢筋计算，as=保护层厚度25+（钢筋直径25）/2,=37.5mm；如果是双筋截面，按直径为25的钢筋计算，as=保护层厚度25+外层钢筋直径25+两层钢筋净距25/2=25+25+12.5=62.5mm，可按65计算。
二、PKPM梁配筋计算结果，是如何考虑双层纵筋梁h0的影响的？
PKPM梁配筋计算中，程序按照PM中输入的梁保护层厚度来计算h0高度，并计算梁纵筋配筋率，当梁纵筋配筋率>=1% 时，程序判定配筋为双层筋，并采用新的h0来计算。
按照上面的规定，如果在PM中输入的梁保护层厚度为25，则程序计算双层配筋的梁h0=h-as=h-62.5，并计算配筋率。
凡大于等于1% 的梁，均按双层配筋梁计算配筋。
这样，就产生了一个问题：
实际配筋时，比如200x600的梁，1%的配筋率时，钢筋面积As=10.75=11。
如果计算结果为8，程序自动判断为单层纵筋梁，按h0=37.5计算。
若实际配筋为4根16，上下各两根，按双层纵筋来配，那么这就与模型计算不符了。
实际的h0=62.5，大于模型判断的h0=37.5，模型计算结果偏小了。
这个时候，就需要设计师的主动判断了：①先计算配筋率，若小于1%，则认定为程序单层纵筋。
②若需要双层配筋，则需要把计算结果适当放大——比如加1。
弧形梁pkpm配筋及内力计算问题
2007年的此为客厅板厚120 悬挑板厚也是120MM 挑板外边缘有玻璃幕墙弧形梁在实际工程中是否可行？因为普通梁是靠底筋受拉承重，而弧形梁应该如何受力了？是否有前辈过类似的工程望路过指点。
(1)弧形梁受到很大的扭矩。
我做时折减系数取1.0，不是0.4～1.0中的某一数，而且也加强了配筋(2)1/4圆弧梁一般来说应尽量避免，主要因为其扭矩较大不容易处理，楼主的这种情况建议在框架柱之间做成直梁，可使受力情况大大改善。
当然非要做成弧梁也不是不可以，建议加强抗扭措施，如加大抗扭腰筋、框架柱支座处钢筋加强、拉通部分楼板负筋等。
(3) 需注意pkpm处理曲梁受扭计算结果是错误的，不能参照，楼主的截面及配筋目测均过小，且下端支座锚固不理想。
* 曲梁两端的支撑条件为嵌固，在做结构布置的时候需要争取良好的嵌固条件。
(4) 从图中看来，弧形梁跨度大，内侧无其它次梁连接。
对抗扭而言，应属于无多余约束的静定受力方式。
在这么大的扭矩下，梁无疑会开裂，开裂后混凝土退出抗扭工作，全靠钢筋参与抗扭，我认为抗扭刚度会急剧下降，对这么大跨度的梁而言，似乎扭转变形会很大，加上外侧带悬挑，扭转引起的变形对悬挑端的下沉会有放大作用。
我一般习惯于在内侧布上交叉梁，把与弧形梁相交的梁第一跨负筋加大，当成悬挑梁受力，这样当扭转变形发生时，至少有次梁拉住并增加抗扭的刚度，并且有一定的内力重分布以减轻弧形梁负荷。
(5) 我做过这种四分之一圆弧梁，确实不能完全相信satwe配筋简图中的计算结果，还需查看详细的计算内力，并且千万不能进行扭矩折减。
建议手算复核，可按“建筑结构静力计算手册上提供的圆弧梁的内力计算公式计算。
在配筋构造上，一定要注意保证两端的固接，可按悬臂梁的构造。
在此图中，建议支座左右两边上部配筋一样，即支座负筋拖入两侧梁中。
再有按弯剪扭要求，配箍筋和腰筋。
正确的计算加上适当的构造措施，是可以放心得做此圆弧梁的。
PKPM配筋时按箍筋间距换算箍筋面积的问题
按PKPM 计算结果手工配筋时如何考虑箍筋间距换算箍筋面积《混凝土结构设计规范》（GB50010-2002）中7.5.4 矩形、T 形和I 形截面的一般受弯构件，当仅配置箍筋时，其斜截面的受剪承载力应符合下列规定：V ≦ Vcs Vcs = 0.7f tbh0 + 1.25fyv sAsv h0 V ——构件斜截面上的最大剪力设计值；可由外力按照结构力学知识计算得出。
Vcs ——构件斜截面上混凝土和箍筋的受剪承载力设计值0.7f tbh0——混凝土的受剪承载力设计值；此值只要梁截面尺寸确定就可以算出。
1.25fyv sAsv h0——箍筋的受剪承载力设计值 为保证V ≦Vcs 一定成立，通常取Vcs=V 。
取Vcs=V 配箍筋，实际取的箍筋面积通常会大于计算值，这样就反过来提高了Vcs 值，可靠度就更高了。
因此，Vcs = 0.7ftbh0 + 1.25fyvs Asv h0 中，仅有 Asv 和s 未知，只要指定其中任一值，便能求出另一值。
如果指定s ，则Asv =025.1s *0.7ftbh0)-Vcs (fyvh （*） 因此，对于加密区和非加密区的箍筋，s 不同，Asv 也不同。
按常规做法，φ8@100/200表示箍筋加密区间距为100、非加密区间距为200，代入（*）式可得，Asv0=2AsvAsv ——加密区箍筋面积；Asv0——非加密区箍筋面积这就是为什么PKPM 中SATWE4“混凝土构件配筋及钢构件验算简图”中，箍筋的实际面积应按SATWE1中输入的箍筋间距进行相应调整的原因。
如何对箍筋面积进行调整？若SATWE1中输入的间距是加密区的箍筋间距，则实际的非加密区的箍筋面积应将显示数值乘以（非加密区箍筋间距/加密区箍筋间距）；反之，若SATWE1中输入的间距是非加密区的箍筋间距，则实际的加密区的箍筋面积应将显示数值乘以（加密区箍筋间距/非加密区箍筋间距）。
如何在word 输入分数：在 Office 2003 中，打开 Word ，在插入中-到域-(类别)，找到域名为eq 的项，打开公式编辑器，可以发现--的公式，在*中输入分子和分母即可。
有关PKPM梁配筋原则
准确高效制图结构设计的基本要求：结构布置合理，传力途径清楚，计算方法得当，受力模型准确，图面表达清晰。
主要讲这几方面在结构施工图图面中的反映。
注意和解决这几方面的问题，可以使我们制图更准确、高效，特别是新同学，可把握复杂受力构件的能力和减少不必要的返工，提高效率。
一．结构平面布置图结构平面布置图是所有结构施工图（上部结构）的基础，要把楼层上所有结构布置、高差、标高、洞口、楼层的外周轮廓以简练无疑义的方式表达清楚。
注意事项：1. 结构线与非结构线：框架结构，砖砌体线是非结构线；砖混结构，砖砌体的线是结构线。
外装修（外挂石材等）是非结构线，挑板（包括线脚边线）是结构线。
结构线应用实线，非结构线用细线（条件图图层）甚至不用绘出。
特殊的不重要的结构线，比如线脚边线，与梁线、翻边线等叠合较多，影响图面表达的部位，也可用细线或减少绘出。
2. 结构平面图的剖断方向：自楼层上方向下看。
剖断线、高差线、洞口线、边线、折板转折线，看见线――实线结构布置线（普通梁、结构板带等）――虚线注意事项：楼梯剖断面位置可选择半楼层处；阁楼层（坡屋面）剖断面可选择近阁楼层，剖到屋面斜板，且不遮挡阁楼层梁板布置的反映；其它特殊部位以能用最简练的图面准确反映梁板处理的制图方式为宜。
3. 楼层标高应注出。
斜屋面必要时可每根梁注标高，便于定梁高。
4. 梁布置尽量传力途径清晰，减少多级次梁。
少出现3级次梁，避免4级次梁。
5. 避免多梁梁端汇于一点。
拉通梁算一道，三道以上施工困难。
如难以解决，应考虑局部梁面降低，梁高减小。
6. 考虑建筑空间要求和以后装修改造要求，特别注意住宅阁楼层、屋面层梁对下层的影响。
注意结构平面布置图的梁是对下层有影响。
7. 有些柱子因建筑空间要求有一方向不能拉梁，各层应做构造措施：如楼板加厚，增设板带。
注意顶层和底层（二层）不影响空间的地方应把此梁加上。
8. 楼电梯间前室、过道、门厅梁布置要考虑今后装修。
尽量避免直接对门和打破一个开敞空间的梁布置。
pkpm改筋注意问题
5、要验算双向偏心受压。
6、和梁一样，箍筋等级变化的时候要等强代换。
梁：
1、不要超过计算值太多，可能超筋。
2、抗震设计的框架梁支座上部钢筋不能比下部钢筋大太多，这是强制性条文，具体见规范。
3、注意梁宽范围内能容许并排放几根钢筋，根数太多要分层。
4、计算的钢筋强度
5、抗震设计注意加密区箍筋间距不要大于梁高的1/4。
6、腹板净高超过450时要设置侧向构造钢筋。
7、附加箍筋和吊筋应该看内力包络图中的剪力图来设置。
8、悬臂梁上部纵筋应该放大40%以上，箍筋要全长加密。
9、注意梁宽和箍筋肢数之间的关系。
柱：
1、注意不要超筋。
2、注意满足角筋最小面积的要求。
3、注意形成短柱的地方，如楼梯间半平台位置的柱子，箍筋也是要全长加密的。
修改pkpm板梁配筋注意事项
15.LTCAD生成的梯梁配筋不对。
16.JCCAD生成的条基轴线关系不对，地基梁箍筋等不合理。
17.PKPM图全是在图纸空间，DWG图全是在模型空间，比例问题按此关系处理。
18.TSZ中用一个比例画各图块，画好后用变比例命令实现多比例绘图。
10.不同结构段不要用相同构件编号 ，以免工 地搞混。
11.墙结构要尽量简化，如果受力复杂的墙可以舍掉它。
12.有墙的结构一定要有一部分连梁，耗能梁的需要。
13.框剪的墙上设暗梁 。
14.一根梁宽要一致，方便施工。除能拉通的节点负筋，都要原位注写。挑梁要原位注写，对计算结果查对，生成的图可能不是根部的。图纸上的每一个字付要像图板上画图一样认真检查。
22.利用JLQ模块可以画墙节点大样并用列表法，设为小比例就行，还可用边构合并ห้องสมุดไป่ตู้开等手段调整大样。
23.只有地下室有墙，或墙中柱仍按框柱对待，只有类似单肢墙的端柱才按墙端柱待，但平面内是墙端柱，平面外仍是框柱，综合确定配筋，同时满足框柱的构造要求。
3.裙房层数等于增加了加强层，转换层号等于定义了薄弱层。
4.梁输出结果中扭纵筋配腰后并入上下纵筋和扭箍筋的二倍和剪筋之和为全截面配筋，且要符合扭筋布置要求。
5.质心和整体振动图是控制结构动力特性，与烈度无关。侧移图，变型图内力图是设定烈度下的地振反应与烈度相关。
6.梁要原位，集中，逐梁逐跨认真复对。注意名称和标注方法与平法的一致性，注意构件定位标注
7.柱要注意改筋，方便施工，注意定位标示。
8.墙要注意构造.注意忽略了的短墙验算，注意表达上的技巧和与平法的一致性。
9.基础梁上部筋可以逐跨不同规格。但要要求在其柱两侧三分之一跨范围受拉搭接。以满足规范对上部筋贯通要求。
PKPM-混凝土构件配筋及钢构件验算简图
PKPM-混凝⼟构件配筋及钢构件验算简图【PKPM】混凝⼟构件配筋及钢构件验算简图1.混凝⼟梁和型钢混凝⼟梁：Asu1、Asu2、Asu3----为梁上部左端、跨中、右端配筋⾯积（cm2）Asd1、Asd2、Asd3----为梁下部左端、跨中、右端配筋⾯积（cm2）Asv----为梁加密区抗剪箍筋⾯积和剪扭箍筋⾯积的较⼤值（cm2）Asv0----为梁⾮加密区抗剪箍筋⾯积和剪扭箍筋⾯积的较⼤值（cm2）Ast、Ast1----为梁受扭纵筋⾯积和抗扭箍筋沿周边布置的单肢箍的⾯积，若Ast和Ast1均为0则不输出这⼀⾏（cm2）G、VT----为箍筋和剪扭配筋标志梁配筋计算说明：（1）若计算的ξ值⼩于ξb，软件按单筋⽅式计算受拉钢筋⾯积；若计算的ξ>ξb，程序⾃动按双筋⽅式计算配筋，即考虑压筋的作⽤；（2）单排筋计算时，截⾯有效⾼度h0=h-保护层厚度-12.5mm（假定梁钢筋直径为25mm）；对于配筋率⼤于1%的截⾯，程序⾃动按双排计算，此时，截⾯有效⾼度h0=h-保护层厚度-37.5mm；（3）加密区和⾮加密区箍筋都是按⽤户输⼊的箍筋间距计算的，并按沿梁全长箍筋的⾯积配箍率要求控制。
若输⼊的箍筋间距为加密区间距，则加密区的箍筋计算结果可直接参考，如果⾮加密区与加密区的箍筋间距不同，则应按⾮加密区箍筋间距对计算结果进⾏换算；若输⼊的箍筋间距为⾮加密区间距，则⾮加密区的箍筋计算结果可直接参考使⽤，如果加密区与⾮加密区的箍筋间距不同，则应按加密区箍筋间距对计算结果进⾏换算。
2.钢梁：没根钢梁的下⽅都标有"steel"字样，表⽰该梁为钢梁。
若该梁与刚性铺板相连，不需验算整体稳定，则R2处的数值以R2字符代替。
输⼊格式如上图所⽰。
其中：R1表⽰钢梁正应⼒强度与抗拉、抗压强度设计值的⽐值F1/f。
R2表⽰钢梁整体稳定应⼒强度与抗拉、抗压强度设计值的⽐值F2/f。
R3表⽰钢梁剪应⼒强度与抗拉、抗压强度设计值的⽐值F3/f。
（整理）PKPM设计基础时的参数分析和最小配筋率使用注意事项.
（整理）PKPM设计基础时的参数分析和最小配筋率使用注意事项.PKPM设计基础时的参数分析和最小配筋率使用注意独立基础的最小配筋率问题比较复杂，有以下资料供参考：1.当独立基础底板厚度有规定：挑出长度与高度比值小于2.5。
因此不能当做一般的卧于地基上的板来看待2.满足1的要求是基础底面反力可以看作是线性的。
也就是说不考虑基础底板的弯曲或剪切变形。
3.基础底版有最小配筋要求即10@200，这比原来的8@200已经提高。
4.基础底版是非等厚度板，计算配筋率只能按全面积计算，不能按单位长度计算。
本人认为独立基础底板配筋不用按最小配筋率控制。
JCCAD程序中作了选项，如果输入最小配筋率则会按全截面演算最小配筋率。
当进行等强代换后程序还会重新演算最小配筋率。
我院总工要求结构设计人员的一些注意事项6、对小塔楼的界定应慎重，当塔楼高度对房屋结构适宜高度有影响时，小塔楼应报院结构专业委员会确定7、施工图涉及到钢网架、电梯及其它设备予留的孔洞、机坑、基础、予埋件等一定要写明：“有关尺寸在浇筑混凝土之前必须得到设备厂家签字认可方可施工。
”8、砌体结构不允许设转角飘窗。
9、钢结构工程设计必须注明：焊缝质量等级，耐火等级，除锈等级，及涂装要求。
10、砌体工程设计必须注明设计采用的施工质量控制等级。
（一般采用B级）。
11、砌体结构不宜设置少量的钢筋混凝土墙。
12、砌体结构楼面有高差时，其高差不应超过一个梁高（一般不超过500mm）。
超过时，应将错层当两个楼层计入总楼层中。
二．结构计算13、结构整体计算总体信息的取值：（1）混凝土容重（KN/m3）取26~27，全剪结构取27，若取25，对于剪力墙需输入双面粉层荷载。
（2）地下室层数，取实际地下室层数，当含有地下室计算时，不指定地下室层数是不对的，请审核人把关（3）计算振型数，取3的倍数，高层建筑应至少取9个，考虑扭转耦联计算时，振型应不少于15个，对多塔结构不应少于塔数×9。
梁配筋原则_secret
1 梁 配 筋 原 则1、 底筋（可适当提高）底筋按计算书配，略大于计算书，钢筋之间级差不宜大于2级，配筋率通常小于2%，2、 面筋(不低于计算结果即可)底筋与面筋面积比：一级抗震0.5；二、三级抗震0.3 [除按计算确定外,还要注意的事项] 即 框架梁：面筋＝计算结果 次梁：底筋＝计算结果 悬臂梁：面筋＝计算结果 底筋≥1/3面筋 面筋≥1/4底筋 底筋≥1/4面筋 对于小次梁跨度Lo ＜3m ，采用统一截面150×400，上212，下214，底筋或面筋要配三层时，宜考虑加大截面，近量避免三层的配筋。
3、架立筋（统一于说明中）选取：一、二级抗震:≥14；三、四级抗震:≥12；跨度L ≥7m 时，用16；当与负筋相差不大时，拉通；架立筋配筋面积≥1/4Max(面筋, 底筋)（不存在此问题）4、箍筋（统一于说明表中）纵筋配筋率ρs ＞2%时，提高一级直径（即直径从φ8→φ10）；梁宽b ＜350mm 时用2肢箍;b ≥350mm 时用4肢箍以上（含4肢箍）；梁中受力处优选加密箍3φ（每边）；计算结果中如G1.0以上用φ10，以下用φ85、腰筋G （统一于说明表中）[抗扭筋N]212 412 612 812 412 412 612 812 注：每侧腰筋配筋面积A s = 0.001×b ×h W [ hw=ho-hf(hf 为楼板厚）ho=h-as 《砼规》10.2.16]腰筋G 与抗扭筋N 布置一样，但锚固长度不一样，腰筋G 为15d 与抗扭筋N 为Lae[G 是N 的构造配筋]112 114 116 118 120 122 125 箍 筋 直 径 主梁上剪力小于127 KN 时该主梁不要再加吊筋, 每侧用388双肢附加箍筋能承受的集中力为：127/6=21.1）。
集中荷载处加密箍，宜优先考虑箍筋，不足时，再用吊筋。
主次梁同高或相差很小时，集中荷载主要由吊筋承担。
查看PKPM 的剪力结果书，用主梁上的剪力同号相减后得的绝对值跟上表核对，查出相应的配筋。
PKPM构件配筋详解
功能说明这项菜单主要以图形方式显示各构件设计及验算结果，可以直接输出DWG 图形文件。
图8.6.4 构件计算配筋简图各构件设计及验算结果功能说明简图上各构件的配筋结果表达方式如下：（1）钢筋混凝土梁和型钢混凝土梁（RC-Beam、SRC-Beam）图中：Asul-Asum-Asur：为梁上部左端、跨中、右端配筋面积（cm2）；Asdl-Asdm-Asdr：为梁下部左端、跨中、右端配筋面积（cm2）；GAsv：为梁加密区抗剪箍筋面积和剪扭箍筋面积的较大值（cm2）；GAsvm：为梁非加密区抗剪箍筋面积和剪扭箍筋面积的较大值（cm2）；VTAst ：为梁受扭纵筋面积（cm2）；VTAst1 ：为梁抗扭箍筋的单肢箍面积（cm2）；G、VT ：为箍筋及剪扭配筋标志。
注意事項（1）梁配筋简图如下：图8.6.4.1-1 梁配筋示意图（2）加密区和非加密区箍筋都是按用户输入的箍筋间距计算的，当输入的箍筋间距为加密区间距时，梁端箍筋加密区的计算结果可直接使用；如果非加密区与加密区的箍筋间距不同时，需要对非加密区的箍筋面积按非加密区的间距进行换算后再使用。
当梁受扭时，配置的箍筋单肢面积不应小于VTAst1。
（3）输出的箍筋面积为箍筋间距范围内所有肢的总面积，在确定单肢箍筋的面积时，需要除以箍筋肢数。
（4）输出的纵筋及箍筋面积都满足规范要求的最小配筋率要求，如果计算出的配筋面积小于最小配筋率时，按最小配筋面积来输出。
（5）VTAst和VTAst1都为零时，该行不输出。
功能说明（2）矩形钢筋混凝土柱和型钢混凝土柱（RC-Column、SRC-Column）图中：Asc ：为柱1根角筋的总面积（cm2）；Asy、Asz：分别为柱B边和H边的单边面积，包括两根角筋面积（cm2）；Asvj：为柱节点域抗剪箍筋面积（cm2）；GAsv ：为柱加密区抗剪箍筋面积（cm2）；GAsvm ：为柱非加密区抗剪箍筋面积（cm2）；Uc ：为非地震作用效应荷载组合下柱的轴压比；Ucs ：为地震作用效应荷载组合下柱的轴压比；G ：为箍筋配筋标志。
PKPM梁配筋调整
1 请问下用PKPM生成梁配筋图后，梁的截面和配的钢筋如何优化？梁的截面优化，说白了就是通过调整梁的截面大小让钢筋的配筋率处于一个合理的范围内。
按照我的经验，梁一侧受力纵筋的配筋率在1%~1.5%是比较经济的，超出这个范围越多，就越不经济，要么用的混凝土偏多，要么钢筋用的太多。
以PKPM生成的施工图为基准，钢筋的优化余地不大，因为这个施工图基本上就是满足配筋量的最小配筋方案了，要优化也只能在一些风格习惯上修改。
只有悬挑梁上部钢筋应该加强一下，个人认为在计算配筋量的基础上增加40%~100%比较安全。
关于铰接的问题，那是偷懒的做法。
次梁一旦和主梁铰接，主梁自然就不会因次梁产生扭矩了。
而主梁一旦和柱或者墙铰接，主梁基本上就无法传递地震力，因此产生的剪力和扭矩就会大大减小。
这样一来原本难以调整的模型一下子就变得“顺利”了起来。
但我是不推荐这样设计的，因为这会改变结构的受力计算假定----改的只是假定，而现实则没有改。
所以将会出现计算和实际情况不符合的现象，可能引发严重或者不严重的问题。
事实上现浇混凝土结构根本不可能做到完全铰接，为了保证计算和实际情况尽量相符，请不要随意设铰。
如果设了铰，尤其主梁设铰，请务必重新计算位移角、位移比和周期。
因为这些都会改变。
配筋时，钢筋库里的种类多，生成的配筋结果就比较多，钢筋库选的种类少，生成的配筋结果又比较不经济，所以最好生成之后自己手动配筋。
把梁支座改成铰接，一般是次梁，或者是不重要的梁，可以允许出现塑性铰。
有一些设计人员习惯在这些位置设置铰接，也可以使设计更加经济。
2 我们都是根据计算出来的钢筋面积自己配筋，程序出的平法只做参考用！3为什么梁配筋出来之后，要对SATWE信息呢？1 不是说梁配筋仅仅是比计算值大就行了PKPM自动生成的配筋不太合理需要合理调整还有项目不一样设计院要求不一样梁钢筋的选筋规则不一样有的设计院要求梁钢筋尽量用大直径钢筋这样施工方便有的设计院要求尽量用小直径钢筋控制裂缝或者省贯通筋PKPM生成的是无法满足以上要求。
PKPM_的SATWE中,怎样把梁柱配筋和轴压比调到最佳
PKPM 的SATWE中，怎样把梁柱配筋和轴压比调到最佳新的建筑结构设计规范在结构可靠度、设计计算、配筋构造方面均有重大更新和补充，特别是对抗震及结构的整体性，规则性作出了更高的要求，使结构设计不可能一次完成。
如何正确运用设计软件进行结构设计计算，以满足新规范的要求，是每个设计人员都非常关心的问题。
以SATWE软件为例，进行结构设计计算步骤的讨论，对一个典型工程而言，使用结构软件进行结构计算分四步较为科学。
1．完成整体参数的正确设定计算开始以前，设计人员首先要根据新规范的具体规定和软件手册对参数意义的描述，以及工程的实际情况，对软件初始参数和特殊构件进行正确设置。
但有几个参数是关系到整体计算结果的，必须首先确定其合理取值，才能保证后续计算结果的正确性。
这些参数包括振型组合数、最大地震力作用方向和结构基本周期等，在计算前很难估计，需要经过试算才能得到。
(1)振型组合数是软件在做抗震计算时考虑振型的数量。
该值取值太小不能正确反映模型应当考虑的振型数量，使计算结果失真；取值太大，不仅浪费时间，还可能使计算结果发生畸变。
《高层建筑混凝土结构技术规程》5.1.13-2条规定，抗震计算时，宜考虑平扭藕联计算结构的扭转效应，振型数不宜小于15，对多塔结构的振型数不应小于塔楼的9倍，且计算振型数应使振型参与质量不小于总质量的90％。
一般而言，振型数的多少于结构层数及结构自由度有关，当结构层数较多或结构层刚度突变较大时，振型数应当取得多些，如有弹性节点、多塔楼、转换层等结构形式。
振型组合数是否取值合理，可以看软件计算书中的x，y向的有效质量系数是否大于0.9。
具体操作是，首先根据工程实际情况及设计经验预设一个振型数计算后考察有效质量系数是否大于0.9，若小于0.9，可逐步加大振型个数，直到x,y两个方向的有效质量系数都大于0.9为止。
必须指出的是，结构的振型组合数并不是越大越好，其最大值不能超过结构得总自由度数。
pkpm地基梁 配筋说明
PKPM是一款广泛使用的建筑结构设计软件，其地基梁配筋说明如下：
打开pkpm的主页，点击上方的“自然层配筋包络”这个图标。
在新的界面中，选择“梁”这一项。
根据实际情况编辑相关信息。
完成编辑后，选择确定，即可生成梁配筋图。
请注意，PKPM的梁配筋设计需要遵循一定的规范和标准，例如《混凝土结构设计规范》等。
因此，在使用PKPM进行梁配筋设计时，需要确保所输入的数据符合相关规范和标准。
此外，PKPM的配筋结果需要经过专业人员的审核和校验，以确保其准确性和可靠性。
