吊运钢板用起重电磁铁
起重电磁铁样本
设备成套性
按起重电磁铁最大功率选择电控箱和电缆卷筒等设备
LMT-A 系列吊运废钢等散料用高频圆形起重电磁铁 技术参数(额定电压 DC220V,通电持续率 TD=75%,吊运温度 100℃以下)
LMC1650 36/22
LMC2100 41/25 9.0/5.5 1300 1270 250 50 175 8500
LMC2650 48/28
LMC3300 51/31
LMC3800 66/40
LMC4350 95/57
LMC5100 98/59
LMC7400 104/65
LMC9800 118/71
17.6/11 22.4/13.6 23.8/14.3 27.1/16.3 34.8/21.8 1650 1500 350 60 210 1300 1800 1500 350 60 210 14500 1850 1500 350 60 210 15500 2100 850 400 70 250 21000 2400 2000 450 80 280 28000
mm
1500 280 125 60
kg
5500 73/43.8 16.7/9.6
电流（冷态/热态） A 功率（冷态/热态） KW
吊运能力 铸铁锭 2300/1900 2300/1900 3000/250 3600/3000 4300/3650 5000/4400 5400/4700 7000/6000 7700/6300 9100/7600 切料头 Kg (冷态/热 1500/1200 1500/1200 2000/1600 2300/2050 2900/2300 3300/2700 3650/2950 44000/3500 4760/3760 7650/5720 1#废钢 态） 2#废钢
2024年起重电磁铁的安全技术要求(三篇)
2024年起重电磁铁的安全技术要求对于具有导磁性的黑色金属及其制品，采用电磁盘作为取物装置可以大大缩短物料的装卸时间。
起重电磁铁的特性是自重大，受温度以及锰、镍含量的影响，同时起重能力也受物件形状的影响。
1、起重电磁铁的安全使用①在使用电磁铁吊运物件时，要特别注意安全，因为电磁铁断电重物就要坠落下来。
虽然经过改进有一定的延时作用，但危险性还是很大的。
所以用电磁铁吊运物件时一定不准在人和设备上面通过。
②由于其中电磁铁吊运的物件多数是碎钢铁，吊运过程中也要注意安全，防止相互碰撞而飞出碎料伤人。
③受温度的影响用起重机电磁铁不准起吊200℃以上的物件。
当吊运300~700℃的物件时，必须有特殊散热装置的电磁铁。
2、在用起重电磁铁安全技术检验①应检查磁极磨损是否超过设计规定值。
②铁壳焊缝应无损伤或裂纹。
③端子箱盖的密封应良好。
④引入电缆应无损伤。
⑤多台起重电磁铁的起重机，要检查各电磁铁吸附面的高低差应不超过设计允许值。
（到底是多少）⑥电磁铁保险丝应良好。
⑦起重电磁铁直流供电电源，宜采用不接地系统。
采用交流电网整流取得时，直流电源交流侧宜采用隔离变压器。
⑧在正常工作条件下，电磁铁的冷态绝缘电阻应大于10M。
3、起重电磁铁的报废①起吊链条的链环磨损超过原尺寸的10%时，应报废；②销轴磨损超过原尺寸的5%时，应报废。
2024年起重电磁铁的安全技术要求（二）随着科技的不断发展，电磁铁在我们日常生活和工业生产中的应用越来越广泛。
然而，由于电磁铁的工作原理和特性，其安全问题也日益突显。
为了确保使用电磁铁时的安全性，我们需要制定一系列的安全技术要求。
以下将从四个方面介绍2024年起重电磁铁的安全技术要求。
一、设计和制造要求1. 承重能力：起重电磁铁应具有明确的承重能力指标，以确保其在工作时不发生过载情况。
设计时应进行严格的计算和测试，确保承重能力与设计要求相符。
2. 结构可靠性：电磁铁应具备结构坚固、稳定可靠的特点，能够在工作中承受各种不确定性因素的影响，如温度变化、振动等。
磁铁吊原理
磁铁吊原理磁铁吊是一种利用电磁力将物体吊起或移动的装置，它在各种工业领域中都有着广泛的应用。
磁铁吊的原理是利用电磁铁产生的磁场与被吊物体的磁性相互作用，从而实现吊运物体的目的。
下面我们将详细介绍磁铁吊的原理及其应用。
首先，磁铁吊的核心部件是电磁铁。
电磁铁是一种能够产生磁场的装置，它由绕组、铁芯和外部电源组成。
当外部电源通电时，电磁铁的绕组中会产生电流，从而在铁芯周围产生磁场。
这个磁场的大小和方向可以通过控制电流的大小和方向来调节，从而实现对被吊物体的控制。
其次，被吊物体通常是具有一定磁性的金属物体。
当电磁铁产生磁场时，被吊物体中的磁性物质会受到磁力的作用，从而被吸附在电磁铁的表面。
这样，就可以通过控制电磁铁的磁场来控制被吊物体的运动，实现吊运、移动或定位。
磁铁吊的原理非常简单，但其应用却非常广泛。
在工业生产中，磁铁吊常用于吊运重型金属材料，如钢板、钢管、钢型材等。
相比传统的吊车或起重机，磁铁吊具有结构简单、操作方便、安全可靠的优点，能够提高生产效率，降低劳动强度。
此外，在金属加工、船舶制造、汽车制造等行业中，磁铁吊也被广泛应用。
它不仅可以用于吊运重型金属材料，还可以用于吊运零部件、模具、工装夹具等。
而且，磁铁吊还可以实现对被吊物体的翻转、旋转等操作，提高了生产的灵活性和多样性。
总的来说，磁铁吊作为一种重要的吊运装置，其原理简单、应用广泛。
它在工业生产中发挥着重要作用，为生产提供了便利和效率。
随着科技的不断进步，相信磁铁吊的应用领域还会不断扩大，为各行各业的发展带来新的机遇和挑战。
电磁铁简介
起重电磁铁介绍一、电磁铁简介起重电磁铁与各种超重机配合，广泛应用于钢铁公司、船舶制造公司、重型机器制造公司、钢铁库、港口和铁路等，代替人力吸吊搬运各种铁磁性材料。
起重电磁铁是搬运各种钢铁材料最理想的电磁机械手，它可以使人们从危险、恶劣、繁重的劳动环境中解放出来。
它还适应在高温、水下、粉尘、剧毒、高寒、野外等场合运行，是冶金、运输、机械制造等行业中必不可少的电气设备。
起重电磁铁控制设备是实现起重电磁铁正常工作的成套控制设备。
它可以使起重电磁铁按照指令进行通电激磁、断电去磁，或强迫励磁以增大起重电磁铁的吸力，或调节其吸力以完成钢板分张卸料任务，或在电网停电时保持起重电梯铁的吸力以避免钢铁重物下落造成人身伤害与设备损坏。
除标准产品外，可按用户要求设计制造各种非标准产品二、起重电磁铁使用须知1、经常检查电磁铁下面非磁性护板的焊缝及各部焊缝。
2、检查接线盒及电缆是否良好，如有问题及时修补更换。
3、定期检查电磁铁绝缘电阻和线圈直流电阻，发现问题及时修理。
4、检查电控设备工作是否正常，发现异常找出原因方可使用。
5、检查电磁铁热态工作电流，超过时应即刻停止使用，并找出原因。
6、续流限压及反磁环节工作正常，可保证快速卸料，避免高中压冲击线圈。
7、使用电磁铁应按操作规程，通电持续率不能随意改变。
8、电磁铁应在使用条件范围下工作，不能将产品超范围使用三、起重电磁铁的制造工艺本工艺的宗旨是在保证产品质量的前提下，采用简洁、必要的工序，建立、健全多级的质量保证体系和严格的检测手段，杜绝不合格的材料和零部件流入下道工序。
做到装配一次合格率100%，生产出用户满意的优质产品。
本工艺制定以下七个工序：（一）、原材料、零部件的采购和质量筛选；（二）、零部件的制造和质量检验；（三）、装配和质量检验；（四）、绝缘胶浇灌；（五）、烘干、冷却；（六）、成品处理；（七）、出厂前检验。
一、原材料零部件的采购和质量筛选。
1、采购部门要按照产品图纸和材料清单的技术要求，本着质量第一的原则，优先选购国内外知名厂家的产品。
电器学课程设计 盘式起重电磁铁
摘要起重电磁铁，顾名思义，就是在工业领域应用的，作为用于冶金、矿山、机械、交通运输等行业吊运钢铁等导磁性材料或用作电磁机械手，夹持钢铁等导磁性材料。
其原理是内部带有铁芯的、利用通有电流的线圈使其像磁铁一样具有磁性的装置。
通常制成条形或蹄形。
铁芯要用容易磁化，又容易消失磁性的软铁或硅钢来制做。
这样的电磁铁在通电时有磁性，断电后就随之消失。
电磁铁在日常生活中有极其广泛的应用。
本设计为直流盘式起重电磁铁。
起重电磁铁由铁芯和线圈组成，励磁电流通过线圈产生磁势，负载闭合磁路，工作磁通起吊重物，钢铁料负载是起重电磁铁磁路的重要组成部分，负载的变化将导致电磁参数变化，因此要根据负载研究电、磁、力，认识起重电磁铁特性。
基于系统集成的设计思想，给出了圆盘式电磁起重系统的组成原理，分别介绍了该系统的总体设计与单元设计中的几个关键问题,并对实际应用进行了分析。
关键词：电磁铁直流负载1.1电磁铁结构设计本直流盘式起重电磁铁的构成如图1-1所示，由一块铸钢圆盘和U型电磁铁组成。
1.3MM5.4M图1-1电磁铁结构图1.2 电磁铁材料的选用电磁铁铁芯一般用ZG25铸钢或低碳钢制成，它有低的矫顽力和高饱和磁密，饱和磁密在20 000高斯以上，导磁率是空气的500^-2 200倍以上。
本设计中U型电磁铁选用半径为0.65m的ZG25铸钢，线圈为铜线。
下方选用直径为4米，高度为0.5m的铸钢圆盘。
1.3电磁铁参数要求通电持续率：50％环境温度： To= -5℃ ~ +40℃线圈额定电压：Ue =220V（直流）最大额定电压： Umax =1.05Ue允许温升：（H级绝缘）T = 160℃自重：≤3000kg功率参考值：11.1KW起重能力：生磁体或废钢 1100kg 铸铁铁屑 600kg计算用等效衔铁厚度 0.08m2.1 机械结构的设计2.1.1 结构设计本设计中电磁铁机械结构的俯视图见图2-1,整个电磁铁机构由下方圆盘边缘的四个固定装置引出铁链，统一固定于电磁铁上方一点，并连接到起吊装置。

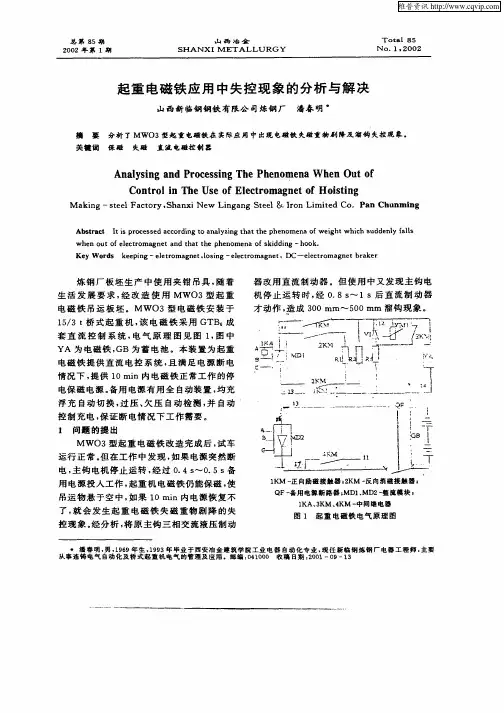

起重电磁铁应用中失控现象的分析与解决
＂ —
一 …
…
，
．
ｌ ．…… ｆ ～ ・— １ — ｉ ｒ－ 。 一～
Ａｂ ｔ ａ ｔ Ｉ ｓｐ ｏ ｅ ｓ ｄ ａ ｃ ｒ ｉ ｇ ｔ ｎ ｌ ｚｎ ｈ ｔｔ ｅ ｐ ｎ ｍｅ ａ ｏ ｉ ｈ ｉ ｈ ｓ ｄ ｅ ｌ ａ ｌ ｓ ｒ ｃ ｔｉ ｒ ｃ ｓ ｅ ｃ ｏ ｄ ｎ ｏ ａ ａ ｙ ｉ ｇ ｔ ａ ｈ ｈｅ ｏ ｎ ｆｗｅ ｇ ｔｗｈ ｃ ｕ ｄ ｎ ｙ ｆ ｌ ｓ ｗｈ ｎ ｏ ｔｏ ｌ ｃ ｒ ｍ ａ ｎ ｔ ａ ｄ ｔ ａ ｈ ｈ ｎ ｍｅ ａ ｏ ｋ ｄ ｉ ｇ—ｈ ｏ ． ｅ ｕ ｆｅ ｅ ｔ ｏ ｇ ｅ ｎ ｈ ｔｔ ｅ ｐ ｅ ｏ ｎ ｆｓ ｉ ｄ ｎ ｏ ｋ Ｋ ｅ ｏ ｄ ｋ ｅ ｉ ｇ—ｅ ｅ ｒ ｍａ ｎ ｔ １ ｓｎｇ—ｅ ｅ ｔ ｏ ｙＷ ｒ ｓ ｅｐｎ ｌｔｏ ｇ ｅ ．ｏ ｉ ｌ ｃ ｒ ｍａ ｎ ｔ ｇ ｅ ．ＤＣ－ ｅ ｅ ｔ ｏ － ｌｃ ｒ ｍａ ｎｅ ｒ ｋ ｒ ｇ ｔｂ ａ ｅ
摘 要 分 析 了 ＭＷ ０３型 起 重 电磁 铁 在 实 际 应 用 中 出 现 电磁 铁 失 磁 重 物 剧 降 及 溜 钩 失 控 现 象 。
保磁 失磁 直 流 电磁 控 制 器
关键 词
Ａｎ ｌ ｓｎ ｎ ｏ ｅ ｓｎ ｅ Ｐｈ ｎ ｍ ｅ ａＷ ｎ ｅ ｔｏ
器 改 用 直 流 制 动 器 。但 使 用 中又 发 现 主 钩 电
机 停 止 运 转 时 ， ０ ８ｓ １Ｓ后 直 流 制 动 器 经 ． ～
才动 作 ， 成 ３ ０ｍｍ＂ ５ ０ｍｍ 溜 钩 现 象 。 造 ０ －０
ｌ 五 Ｋ
ＹＡ 为 电 磁 铁 ， ＧＢ为 蓄 电池 。本 装 置 为 起 重
炼 钢 厂 板 坯 生 产 中使 用 夹 钳 吊具 ， 着 随 生 活 发 展 要 求 ， 改 造 使 用 ＭＷ Ｏ３型 起 重 经 电磁 铁 吊 运 板 坯 。ＭＷ Ｏ３型 电磁 铁 安 装 于 １／ ５ ３ｔ桥 式 起 重 机 ， 电 磁 铁 采 用 ＧＴＢ 成 该 ｅ 套 直 流 控 制 系 统 ， 气 原 理 图 见 图 １ 图 中 电 ，
起重工07
一. 判断题（共8题）1. 《特种设备安全监察条例》规定：特种设备包括其附属的安全附件、安全保护装置。
（ B ）错误正确★检查答案标准答案：正确2. 调查事故发生前设备的状况，查阅原始档案、技术资料、现场记录是事故调查组应当履行的职责。
（B）错误正确★检查答案标准答案：正确3. 检验前，使用单位应当将起重机械主要受力部件、主要焊缝、严重腐蚀部位，以及检验人员指定部位和部件清理干净，露出金属表面。
（ B）错误正确★检查答案标准答案：正确4. 特种设备检验检测机构和检验检测人员对涉及的被检验检测单位的商业秘密，负有保密义务。
（B ）错误正确★检查答案标准答案：正确5. “事故造成的人员伤亡、设备损坏程度和直接经济损失”是事故调查报告内容之一。
（B）错误正确★检查答案标准答案：正确6. 参加特种设备作业人员考试的人员，必须向考试机构提交县级以上医院体检证明，其他的证明方式无效。
（A ）错误正确★检查答案标准答案：错误7. 起重机械的改造，是指改变原起重机械主要受力结构件、主要材料、主要配置、控制系统，致使原性能参数与技术指标发生改变的活动。
（B ）错误正确★检查答案标准答案：正确8. 凡是在《特种设备安全监察条例》规定的范围内的起重机械其施工均需监督检查。
（A ）错误正确★检查答案标准答案：错误9. 额定起重量小于25t的吊钩，检验载荷为2倍额定起重量为载荷。
因此，吊钩允许超载使用。
（A ）错误正确★检查答案标准答案：错误10. 桥式起重机的两项基本参数是起重量与跨度。
（A ）错误正确★检查答案标准答案：错误11. 专用手势信号适用于指挥载人电梯设备的吊运。
（ A）错误正确★检查答案标准答案：错误12. 总电源短路保护装置应由熔断器和断路器来完成。
（B ）错误正确★检查答案标准答案：正确13. 圆盘形起重电磁铁，用于吊运钢板、钢条、钢管及型钢等。
（A ）错误正确★检查答案标准答案：错误14. 控制器应操作灵活、零位手感明确及档位清楚。
MW5系列说明书
目录1、结构特点2、电气性能2.1 通电持续率2.2 电压和电流3操作要点4检验要点4.1机械部份检验4.2电器部份检验5检修指南5.1电缆5.2链条5.3接线盒5.4磁极6 主要特性和技术参数序言起重电磁铁在我厂长期的制造过程中为提高使用寿命积累了很在额定电压下，如果通电率超过50%，线圈温度将超过额定允许范围，其结果是起重能力下降，甚至烧毁线圈，因此应特别注意这一点，额定电压和通电率为50%时的热态饱和电流值在铭牌上都已标出。
当发现电流值在这一标准值之下时，就意味着磁铁过热。
应该暂停使用。
2.2 电压和电流2.2.1 电磁需使用直流电MW5系列起重电磁铁有两种励磁方法。
其一是恒电压励磁，其电压是恒定值。
另一种为强励磁，这样会减少功耗和改善起重能力。
恒电压励磁强励磁DC-290VDC-200V10秒50秒60秒60秒周期120秒如图所示起吊的额定电压要低一些。
当采用恒电压励磁时，额定电压为DC-220V。
而当采用强励时，在励磁初期，被吸物被吸上来的一瞬间的励磁电压为DC-290V，然后在吊运过程中会自动降至DC-200V。
在操作的初始期因电磁铁的温度和电阻都较低，其电流会高于铭牌标记值，这时的电流值被称为冷态电流，当电磁铁在50%工作制下使用时，大约经10小时后温度达到饱和值，而励磁电流也达到稳定，此后将维持不变。
这时的电流被称为额定热态电流而被在铭牌上标出。
在额定工作制的正常操作情况下，励磁电流应该在冷态电流值和热态电流值之间，以此作为标准范围校核。
检查和记录在电控柜上的电压和电流表的指示值在标准范围内。
这样有助于早期发现故障。
如果发生问题，请和当地代理商联系。
较高的电压和较强的电流，起重能力起初会增加，但逐渐会下降，甚至会由于磁铁内部温升过高而引起线圈烧毁。
这种操作必须被禁止。
如果电压过低，电磁铁也不能充分发挥起吊能力。
2.2.2 注意强励方式当采用下图所示的工作周期强励磁时，即使通电持续率ED=50%，也应引起特别注意（例如当用于汽吊或履带式起重机时）。
电控永磁吊具原理
电控永磁吊具原理一、简介电控永磁吊具是一种常见的起重工具，它利用永磁材料的特性和电控技术相结合，实现起吊、悬挂和放下重物的功能。
本文将详细介绍电控永磁吊具的原理及其工作过程。
二、永磁材料永磁材料是指在外加磁场作用下具有自发磁化的材料。
根据其磁性能可分为软磁材料和硬磁材料。
电控永磁吊具常用的永磁材料主要有钕铁硼（NdFeB）和铁氧体两种。
2.1 钕铁硼（NdFeB）钕铁硼是一种稀土磁体，具有较高的磁能积和矫顽力，因此在永磁吊具中得到广泛应用。
其化学成分主要包括氮化钕、铁、硼等元素。
钕铁硼磁体具有较高的磁能积和矫顽力，能够产生很强的磁场，对于吊装重物非常有效。
2.2 铁氧体铁氧体是一种氧化铁的磁性材料，具有较低的磁能积和矫顽力。
相对于钕铁硼而言，铁氧体的磁性能相对较低，但其价格较低，可以满足一些低磁能积要求的工况。
三、电控技术电控技术是指利用电子技术对设备或系统进行控制的技术。
在电控永磁吊具中，通过对电磁铁和永磁材料的控制，实现对重物的起吊、悬挂和放下。
3.1 电磁铁电磁铁是由导线绕制而成的线圈，当通过电流时，线圈会产生磁场。
电控永磁吊具中的电磁铁通常被安装在永磁材料的周围，通过控制电磁铁的通电状态，可以改变永磁材料的磁场分布，从而实现对重物的控制。
3.2 控制系统电控永磁吊具的控制系统通常由电控箱、传感器和执行器等部分组成。
电控箱用于控制吊具的运动，通过传感器实时监测重物的位置和状态，从而实现对吊具运行状态的控制和调节。
执行器根据控制信号控制电磁铁的通电和断电，进而实现对永磁材料的磁场分布的改变。
四、工作过程电控永磁吊具的工作过程通常可分为起吊、悬挂和放下三个阶段。
4.1 起吊起吊过程中，首先将电控永磁吊具对准重物，通过控制系统控制电磁铁通电，产生强磁场。
永磁材料受到磁场的作用，与重物之间产生吸力，实现起吊操作。
4.2 悬挂悬挂阶段，电控永磁吊具将重物悬挂在空中，不再施加磁场。
在悬挂状态下，电磁铁不通电，永磁材料保持一定的磁化强度，以维持吸力，使重物保持悬挂状态。
钢板转运用永磁铁吊具运行故障分析及对策
４ 卸料液压系统故障频繁 （） １ 原因分析 ： 由永磁铁的特性所至 ， 其磁 场 的消失 （ 磁路转换 ） 普遍采用机械（ 液压驱动 ） 的方 式 。尽管液压 系统设备量不大 ， 由于液压件的 但 ［ ］转第６ 页］ ３
栏 目编辑 ： 孙维宁
（） １原因分析 ： 在原设计上为保证四个磁条的 起 吊吸力均衡 ， 确保总的起 吊能力 ， 四个分散的磁
第 ２ 卷 ２１年第 ４ （ ９ ０ １ 期 总第 １４ ５ 期）
・
问题研究
问题 研 究 ・
钢 板转运用永磁 铁 吊具运行故障分析及对策
刘 晓浩 （ 重庆 钢铁 股份 公 司维检 部 重 庆
摘 要Hale Waihona Puke ４０ ８ ） ０ ０ ０
对钢 板转运 用永磁铁 吊具的运行故 障进行分析 ， 易出现的故 障均采取相应 的对策 ， 高行 车的 对 提
３ 磁 条松 动 （） １ 原因分析 ： 车起 升高度较高 ， 行 在钢板的
吊装中 ， 操作工视线受到限制难免磁条受到碰撞 ； 而 制 造 工 艺 和 组 装 中 均 未 充 分 考 虑 碰 撞 防松 措 施， 磁条频繁与钢板发生碰撞 ， 导致磁条松动或断 裂。 （） ２ 相应对策 ： 材库的客观条件限制 ， 钢 不可 能对 钢 材库 和 行 车 的司 机室 进 行更 改 。针对 吊装 作业 的具体工况 ， 对磁条 的设计和制造工艺进行 优 化 ， 加 防松 装 置 ， 换新 的磁 条后 再 未 出现 磁 增 更 条 松动 或 断裂 。
６ ０一
一
问题研究
Ａ （Ｒ ）ｂ代 人 公 式 得 Ｒ≥１４ ＝ ２ 一西 ， ３ｍｍ， Ｒ 取 ＝
１ ０ｍｍ 。 ５
第 ２ 卷２ １ 年第 ４ 总第 １４ ９ ０ １ 期（ ５ 期）
搬运钢板的真空吸盘概述
搬运钢板的真空吸盘概述搬运钢板的真空吸盘吊概述编写：纬戈伦（上海）自动化技术有限公司郑义筠__在现代化的工业生产中关于钢板的加工应用越来越广泛，为了满足钢板加工在预处理、下料、切割、焊接等工序过程中的搬运吊装要求，出现了专用起重吸盘。
此类产品根据磁力和空气压力差吸取重物原理不同大致可分为磁力起重吸盘和真空起重吸盘两种。
一．真空起重吸盘、磁力起重吸盘与机械搬运的比较表比较项目对搬运物的限制挂绳、吸取所需时间摘下所需时间所需人数损伤、变形自身重力电源、电机停止时维护搬运方式机械式没有特殊限制数分数分2-8 有各种没有掉下来的危险复杂磁力式只限磁性金属5-6秒1-2秒1-2有重用电池组保持电力复杂真空式只限可吸物件≤1秒≤1秒1-2 无轻数十分钟保持吸取力简单二．真空起重吸盘、磁力起重吸盘原理概述及应用A．磁力起重吸盘磁力起重吸盘根据工作原理可分为电磁式和永磁式两种。
①电磁吸盘：由盘形钢壳和壳内的激磁线圈组成(图1)，用以吸取导磁性物料，又称起重电磁铁，通常挂在起重机吊钩上使用，其电缆随吊钩一起升降。
电磁式靠线圈通直流电激磁吸料，断电去磁卸料。
为防止断电时物料坠落，带这种吸盘的起重机一般需要有备用电源。
直流起重电磁铁的额定电压一般为220V，电磁铁的工作状况是重复短时工作制，其按通电持续率TD = 50%-75%，每个工作周期T=10min。
对于铜和铝质的激磁线圈，温度每上升1℃时电阻的增加率或电阻温度系数均为a=0.004/℃,所以电磁铁的消耗功率有两个不同值：冷态功率和热态功率，前者是指电磁绕组温度为20℃时的功率；后者是指绕组处于热稳定状态下的功率。
1．电磁铁的起重量与被吊物品的形状、尺寸、堆放状态有关，电磁铁的吸力可用麦克斯威尔电磁吸力公式来计算：F= 1/5000*B*S式中F=起重电磁力（kg）S=工作气隙面积（cm）B=工作气隙磁密（Gs）2．表征电磁铁的技术性能指标主要是吸重比、耗能比吸重比：K1=起重量/自重耗能比：K2=起重量/自重（kg/kw）图1 3．起重电磁铁系统构成一般吊运钢板的起重电磁铁根据钢板的长度、宽度、厚度等参数由多台组合联用，电源控制要求具有隔离降压、整流、励磁、逆磁等主要功能，另外还有调磁、保磁、分组、分行列、遥控等其它功能。
起重电磁铁
授课人：李东
目录
1.起重电磁铁简介 2.起重电磁铁工作原理 3.起重电磁铁优缺点 4.起重电磁铁使用范围 5.起重电磁铁使用注意事项
产品简介
起重电磁铁的使用非常广泛，对我们日常工作也是有帮助的。 对于具有导磁性的黑色金属及其制品，采用起重电磁铁作为取物装 置，可以大大缩短钢铁材料及其制品的装卸时间和减轻装卸人员的 劳动强度。因而在冶金和机械工厂应用较多。
起重电磁铁使用注意事项
1）使用前必须检查起重电磁铁的接线部位是否良好； 2）起重电磁铁的外壳与起重机应有可靠地电气连接； 3）起重电磁铁在吊运物料时，不允许在人和设备的上方通过； 4) 吊运温度高于200度以上的物料时，应使用专用的高温起重电
磁铁。
环境和寿命 环境状况和期待寿命是起重电磁铁采用不同材料或保护处理的重要
优点： 1、采用全密封结构，防潮性能好。 2、经计算机优化设计，结构合理、自重轻、吸力大、能耗低。 3、励磁线圈经特殊工艺处理，提高了线圈的电器和机械性能，
绝缘材料热等级达到C级，使用寿命长。
4、普通型电磁铁的额定通电持续率由过去的50%提高到60%，提 高了电磁铁的使用效率。
5、超高温型电磁铁采用独特隔热方式，其中被吸物温度有过去 的600℃提高700℃，扩大了电磁铁的适用范围。
6、安装、运行、维护简便。
缺点： 起重电磁铁自重大、安全性能差，并且受温度和物料中锰、镍含
量的影响较大。
适用范围
可广泛应用在自动化作业线上作为材料或产品的输送控制件，在 机械手、食品机械、医疗机械、自动化控制系统中亦有应用。可 用于吸吊铸铁锭、钢球、生铁块、机加切屑，铸造厂的各种杂铁、 回炉料、切料头，打包废钢等，具有常温型、高温型、强磁型等 几乎所有特殊用途的起重电磁铁 。
起重电磁吸盘
起重电磁吸盘技术协议需方：中车太原机车车辆有限公司供方：日期：2016 年11 月吊运扎捆螺纹钢电磁铁成套设备技术方案一、用户提供的技术参数及要求1.装卸螺纹钢的主要规格:1.1 螺纹钢尺寸：9000-12000mm*Φ300mm；1.2 重量：3T；1.3 一次吊运一至三捆。
2.吊运要求:2.1作业中遇电网突然断电，能自动切换电源，在20分钟内保证物料不掉落。
2.2电磁铁的控制必须充分满足吸吊螺纹钢的要求,要求驾驶室内操作方式。
2.3突发断电时要求迅速将蓄电池的直流电逆变成交流电，以便跟卷扬机的抱闸电机供电，打开卷扬抱闸，使主钩安全下放。
2.4电磁起重设备操作方式为遥控操作，或外接PLC 进行控制。
2.5 天车实际使用最高高度6.5米。
2.6五台天车可通用；二、系统配置：1、根据用户的要求，我公司做出如下详细设计方案：采用4台MW12-11090L/1电磁铁联吊。
注:三、主要设备技术特点1、起重电磁铁引进日本神钢电机株式会社技术，并全部采用CAD计算机辅助设计。
电磁铁外壳采用全密封钢板焊接，并严格进行气密性试验，出线盒采用防水保护装置，并有防撞保护板。
线圈采用氧化膜铝线绕制，绝缘性能优良，具有自重轻、能耗低等优点，同时线圈与外壳之间采用真空灌环氧树脂胶固定，耐高温、高湿的同时耐剧烈碰撞。
为了产品质量有可靠保证，在几道关键和特殊工序中进行了严格的试验：焊接工序：在电磁铁总装过程中，焊接后严格进行气密性试验，用0.7Mpa压力试验，把肥皂水涂抹在所有焊缝上，无冒泡现象。
绕制线圈工序：线圈绕制后，必须做匝间绝缘试验，对地耐压试验。
匝间绝缘试验：工频电压550V一分钟无短路和闪络现象耐压试验：工频电压2500V一分钟无短路和闪络现象2、电气控制设备1）具备主电路、控制电路短路保护，输入电压、相序、断相保护，输出电压、电流等保护；同时还具有完善的电源检测和过流、欠压、缺相等故障电子检测，在任何情况下都可保证备用电源自动投入，保证被吸物不会意外掉落，并有相应的声光显示报警。
起重电磁铁的类型及技术参数
1、采用蜗卷弹簧为动力，旋转卷筒收放电线，不损耗电能；可自动灵活的收放电缆，工作可靠，电缆磨损甚微。
2、采用集电滑环一碳刷架结构传递电能，使供电连续、平稳。
3、设置了可逆转结构，转筒正、反都可转动，蜗卷弹簧单向传递动力，不会因为逆转面折断弹簧。但必须按箭头指定方向使用。
我公司还生产弹力式信号电缆卷筒 。除弹力式电缆卷筒外，我们还生产各种电动式、配重式、耦合式电缆卷筒，用户可来电索取电子版的产品先型手册。
弹力式电力电缆卷筒：JTA系列电力电缆卷筒是以蜗卷弹簧为动力、自动卷取电力电缆的机械装置。适用于需要移动电缆供电的客种场合，如起重电磁铁、电动平板车、各种起重机、液压抓斗等，具有供电简单、操作安全可靠等特点。JTA系列电力电缆卷筒电缆长度有15、20、25、30、米多种型号，既有结构紧凑、外形美观的滑环内装式产品，双有便于维修的滑环外装式和悬臂式产品，供客户任意选用。
型 号：PML2000
额定起重能力（kgf）：2000
圆柱起重能力（kgf）： 1000
吸着面尺寸（mm）： 234×378
饱合板厚（mm）： 60
使用温度（℃）： <80
自重（Kg）：125
型 号：PML3000
额定起重能力（kgf）：3000
圆柱起重能力（kgf）：1500
吸着面尺寸（mm）：286×458
饱合板厚（：80
使用温度（℃）： <80
自重（Kg）： 220
MAX系列起重电磁铁成套设备
应用范围：MAX系列起重电磁铁成套设备主要用于大尺寸板材、型材的吊运。能够在钢板装卸、转移以及平面加工过程中，有效提高吊运的效率与安全性，特别是与数控切割机、钢材抛丸处理流水线配合，可以成倍提高生产率，同时极大地降低作业人员劳动强度，减少现场操作人员，为企业减员增效创造前提条件。主要应用领域：钢铁冶金、钢材预处理、船舶建造、风电塔制造、钢材抛丸处理流水线、起重机制造、钢材转运、重型机器制造等行业。产品特点：采用获得国家发明专利的安全励磁控制技术，这是国内唯一采用此项供电技术的产品。具有故障自检测功能，工作可靠。吸力安全倍数大，额定吸力为最大吸力的1/3至1/4。结构设计先进，自重轻，耗电省，对起重机磨损小，性价比高。操作方便，可实现遥控，工作效率高，综合效益显著。控制系统设计先进，具有多吸单放功能。蓄电池组微电脑控制自动充电。
电磁铁选型说明【详解】
以下为电磁铁的选型说明，一起来看看吧。
一、选用电磁铁前需要的参数1、吊车的规格？例：10+10T2、吊什么物料？例：吊方坯3、被吊物料的规格尺寸，起吊量? 例：吊运方坯：150*150*12000mm，吊运6根，常温。
4、控制柜选用：普通型，停电保磁型，调磁保磁型？5、需不需要逆变电源？抱闸为直流时，可不需要。
二、各类电磁铁的型号及含义：1、搬运方坯等条状物料用（MW22、MW92、MW2、MW12、MW42、MW15、MW82、LNR、LMR系列）起重电磁铁产品型号及其含义MW 22 —□□ / □辅助规格代号：G高温型,CG超高温型派生代号：L铝材，T铜材基本规格代号：表示电磁铁长、宽(cm)设计代号：12、42分别为双线包结构，82为超高温型特殊结构类组代号：起重电磁铁2、搬运散料起重电磁铁产品型号及含义M W □—□□/ □□工作频率辅助规格代号：“QS”表示潜水型“1”表示常温型“2”表示高温型派生代号：“L”表示铝材，“T”表示铜材基本规格代号：表示电磁铁直径（cm）设计代号：5为圆形结构61为椭圆结构类组代号：起重电磁铁M W 1 —□□/ □辅助规格代号，“G”表示高温型派生代号基本规格代号，表示电磁铁起重能力（t）设计代号类组代号，起重电磁铁注：MW1系列起重电磁铁散料型产品使用说明书同MW5系列。
3、吊运钢板用起重电磁铁产品型号及含义M W □□--- □□L表示铝材，T表示铜材除铁器外极的外径（cm）04为圆形结构、84为矩形结构起重电磁铁扩展资料：电磁铁的主要参数和分类：电磁铁选型主要参数客户选用或定做所需的电磁铁需要考虑以下的技术参数：1.外形：安装电磁铁位置所能容纳的最大尺寸：长；宽；高，2.电磁铁的最大行程及其吸力要求，断电后的复位力要求3.提供给电磁铁的电源最大电压；电流？电压稳定性，交流/直流供电，能否提供正；负脉冲电源？4.电磁铁是否需要长期不间断工作；断续工作，每次最长的通电时间及两次通电之间最短的间歇；5.电磁铁的用途，使用电磁铁的环境特殊要求，如温度; 湿度; 冲击; 振动; 加速度等电磁铁的分类方法 1．按动作方式：保持式如电磁离合器、电磁卡盘、起重电磁铁等吸引式各种自动电器继电器、接触器、电磁阀门、电动锤、电铃等 2．照激磁线圈供电的种类：直流、交流 3．按照动作速度：快速动作、正常动作、延缓动作 4. 按衔铁的运动方式：直动式、转动式。
起重电磁铁的应用范围有哪些？
起重电磁铁的应⽤范围有哪些？
起重电磁铁应⽤范围：
起重电磁铁主要应⽤于在⼯⼚或户外亿煤机械处理钢板，棒材，铸件，锻件或加⼯组件，是为⼯业⼚房，钢结构仓库，船⼚和制造商店专门设计的圆形起重电磁铁。
&起重电磁铁的特点和优点：
1、采⽤全密封焊接结构，防潮性能好。
2、合理的磁路设计，优质的低碳钢板，导热、耐热性能具佳的优质云母，提⾼了起重电磁铁特态⼯作效率。
3、励磁线圈经过优化设计，kate005特殊⼯艺处理，提⾼了线圈的电⽓和机械性能。
4、⾼频型起重电磁铁的额定通电持续率达75%，提⾼了起重电磁铁的使⽤效率。
5、⾼温型起重电磁铁采⽤独特的隔热⽅法，使被吸物温度提⾼到700，扩展了起重电磁铁的适⽤范围、绝缘材料的耐热等级可达C级。
6、通常采⽤定电压控制⽅式。
采⽤强励磁⽅式（DC-290V/200V），可进⼀步提⾼起吊能⼒。
⼤型电磁铁还可采⽤过励磁⽅式（DC-350V/290V/200V），加快电流上升速度，能发挥更强的起吊能⼒
7、安装、维护⽅便。
电磁起重吸盘在钢铁行业中的应用分析
电磁起重吸盘在钢铁行业中的应用分析钢铁是现代工业的基础材料之一，广泛应用于建筑、汽车、机械制造等领域。
钢铁行业需要处理大量的钢材，而电磁起重吸盘作为一种重要的起重装备，在钢铁行业中发挥着重要的作用。
本文将对电磁起重吸盘在钢铁行业中的应用进行分析。
首先，电磁起重吸盘具有良好的起重性能。
电磁起重吸盘采用电磁原理产生吸附力，吸附力可以通过控制电流大小进行调节。
这种起重方式具有较大的吸附力和灵活性，能够承载较重的钢材。
钢铁行业中常常需要起吊重量较大的钢板、钢管等材料，电磁起重吸盘能够满足这一需求，提高起重效率。
其次，电磁起重吸盘具有安全、可靠的特点。
电磁起重吸盘的吸附力来自于电磁原理，通过控制电流即可实现吸附和释放。
相比于传统的机械夹具，电磁起重吸盘不需要任何机械传动部件，因此减少了故障的可能性，提高了使用的可靠性。
同时，电磁起重吸盘在吸附过程中不需要使用其他辅助工具，操作简便，减少了人为操作的风险。
其次，电磁起重吸盘在钢铁行业中的灵活性较高。
电磁起重吸盘可以根据不同的钢材形状和尺寸进行调整，满足不同工件的起吊需求。
无论是平板状的钢板，还是圆柱状的钢管，都可以通过合理设计的电磁起重吸盘进行吸附和起吊。
这种灵活性使得电磁起重吸盘在钢铁行业中广泛应用，提高了生产效率。
此外，使用电磁起重吸盘，可以实现对钢材的无损起吊。
电磁起重吸盘在吸附钢材时不会对其表面造成任何损伤，保护了钢材的质量和外观。
这对于高要求的工件非常重要，特别是在钢铁行业中处理一些精细表面的钢材时，电磁起重吸盘能够高效起吊而不损坏钢材。
此外，电磁起重吸盘具有较低的能耗和维护成本。
相比于传统的机械起重装备，电磁起重吸盘不需要使用液压系统或气动系统，能耗更低。
同时，电磁起重吸盘的维护成本也较低，不需要经常更换零件，只需要定期检查和维护即可。
然而，值得注意的是，电磁起重吸盘在钢铁行业中也存在一些限制和挑战。
一方面，电磁起重吸盘的吸附力受到电磁原理的限制，对于特别重的钢材可能无法满足起重要求。
电磁铁选型说明
电磁铁选型说明：
一、选用电磁铁前需要的参数
1、吊车的规格？例：10+10T
2、吊什么物料？例：吊方坯
3、被吊物料的规格尺寸，起吊量? 例：吊运方坯：150*150*12000mm，
吊运6根，常温。
4、控制柜选用：普通型，停电保磁型，调磁保磁型？
5、需不需要逆变电源？抱闸为直流时，可不需要。
二、各类电磁铁的型号及含义：
1、搬运方坯等条状物料用（MW2
2、MW92、MW2、MW12、MW42、MW15、
MW82、LNR、LMR系列）起重电磁铁
产品型号及其含义
辅助规格代号：G高温型,CG超高温型
派生代号：L铝材，T铜材
基本规格代号：表示电磁铁长、宽(cm)
设计代号：12、42分别为双线包结构，82为超高温型特殊结构
类组代号：起重电磁铁
产品型号及含义
工作频率
辅助规格代号：“QS”表示潜水型
“1”表示常温型
“2”表示高温型
派生代号：“L”表示铝材，“T”表示铜材
基本规格代号：表示电磁铁直径（cm）
设计代号：5为圆形结构
61为椭圆结构
类组代号：起重电磁铁
辅助规格代号，“G”表示高温型
派生代号
基本规格代号，表示电磁铁起重能力（t）
设计代号
类组代号，起重电磁铁
注：MW1系列起重电磁铁散料型产品使用说明书同MW5系列。
产品型号及含义
表示铝材，T表示铜材
除铁器外极的外径（cm）
为圆形结构、84为矩形结构
起重电磁铁。
使用电磁吊具注意事项
使用电磁吊具注意事项1. 吸运物料温度低于100°C时，请选用常温型；超过100°C时，请选用高温型；超过600°C时，请选用超高温型。
2. 无特殊要求的起重电磁铁额定起重量，应不大于电磁铁起重能力(最大吸力)的一半(安全系数为2)，吸运散料废钢时，额定起重量为电磁铁的起重能力(安全系数接近于1)。
3. 电磁铁的所有螺栓连接应能防止自动松脱。
4. 电磁铁链条应选用M(4)级短环链，安全系数不得小于6。
5. 周围环境温度：常温型-25°C~40°C；高温型-25°C~80°C。
使用场所的海拔高度不超过4000m。
6. 在正常工作条件下，电磁铁的冷态绝缘电阻应大于10M Ω。
7. 电磁铁的工作电压允许在额定电压的85～110％的范围内变动，对额定电压为220V吸运废钢的电磁铁可采用强励磁工作方式，其强励磁电压不得超过350V，时间不超过10s，弱励磁电压应不低于180V。
8. 在额定电压，JC为60％，工作周期为10min的情况下，电磁铁的稳定温升不超过表中绝缘材料的极限允许温升。
表：绝缘材料温升极限9. 起重电磁铁的供电电源应设独立的电源开关。
电磁式起重电磁铁的电源交流侧接线，应从起重机总电源接触器的前面接线。
不得从总电源接触器的出线端引接。
突然失电可能造成事故的场合，电磁式起重电磁铁可设备用电源。
10. 起重是磁铁可采用过电流继电器或熔断器做短路保护。
用熔断器保护时，其熔体额定电流应是起重电磁铁工作电流的150％。
11. 设备配套：单台使用时按消耗功率（电流）选择整流控制设备及辅助设备；多台联用时按联用台数的消耗功（电流）之和选择。
12. 吸运钢板、型钢的专用电磁铁，应在使用说明书上给出：在不超过额定起重量确保安全作业时，允许吸运的钢板尺寸规格或型钢的长度、数量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
5. 吊运钢板用起重电磁铁
5.1 MW84系列
本系列产品是专为吊运中厚钢板而设计的。
吊运作业安全准确迅速。
考虑到长钢板吊运可能出现弯曲变形而影响安全搬运，所以在吊运长尺寸钢板时，请使用多台电磁铁联用。
对于中厚板（6mm～32mm）电磁铁的间距多取3～4米，两端外伸部分的长度可取间距的二分之一。
根据吊运张数的不同，又分为350型与400型两类。
350型适合于中厚板厂、造船厂、机械制造厂，采用调磁控制方式，能起吊一张或一定张数钢板。
400型适用一次搬运尽量多的张数，可根据用户要求另行设计制造吊运700℃以下钢板用高温型产品。
5.1.1MW84-□35系列
型号 MW84-9030T/1
MW84-10535T/1
MW84-14035T/1
MW84-17535T/1
MW84-21035T/1
MW84-24535T/1
A 900 1050 1400 1750 2100 2450
B 300 350 350 350 350 350
C 900 960 940 940 920 980
D 350
400
500
700
800
900
E 110 F
180
外 形 尺 寸 （mm ）
G 32
质量(Kg) 185
330
430
510
600
720
冷态功率（Kw ）
0.41 0.9 1.2 1.5 1.8 2.5
注:MW84-9030T/1额定电压为DC—110V。
注:MW84-9030T/1,四台联用可吊运长×宽×厚=3000～6000×900～1900×4～10mm 钢板。
5.1.2MW84-□40系列
常温型
高温型
型号
MW84— 12040L/1
MW84— 16040L/1
MW84— 20040L/1MW84— 24040L/1
MW84— 13042L/2
MW84— 17042L2
MW84— 21042L/2
MW84—25042L/2
A 1200 1600 2000 2400 1260 1680 2100 2520
B 400
420
C 1020 1000 970 890 1040 1050 1000 990
D 400
700 800
700
500
700
800
900
E 110 F
180
外 形 尺 寸 （mm ）
G 32
质量(Kg) 550
690
840
910
650
850
1050
1250
冷态功率（Kw ）
3.0 3.2 5.0 6.0 2.4 3.7
4.0 4.8
5.1.3MW84吊运超多张系列
5.2MW04系列
型号
MW04-17T/1
MW04-22T/1
MW04-26T/1
MW04-32T/1
MW04-40T/1 A 165 216 260 318 406 B 113 147 130 178 480 C 30 40 50 60 100/55 外形尺寸 （mm ）
D
10 16 25 25 16 质量(Kg) 7 15 20 30 75 冷态功率（Kw ） 0.10 0．20 0.22 0.25 0.40 单台起吊最大尺寸（mm ）长×宽
1200×1200
1400×1400
1400×1400
1600×1600
2500×2500
多台时一台负担尺寸
600×1200 700×1400 700×1400 800×1600 1000×1400 （mm）长×宽
吸
板厚（mm） 3.2 6 6 10 10 20 10 20 12 32 力周边固定（Kg ）100以上200以上300以上600以上600以上1000以上800以上2000以上1300以上4000以上。
