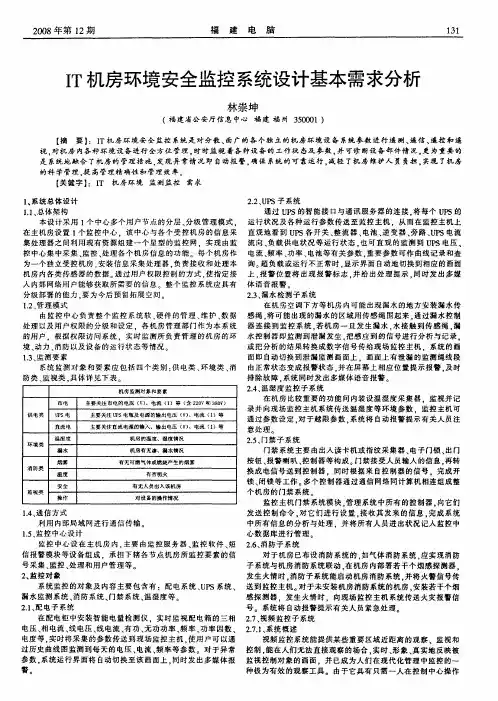

机房环境安全监控系统设计基本需求分析

机房环境安全监控系统设计基本需求分析

1、系统总体设计

1.1、总体架构

本设计采用1 个中心多个用户节点的分层、分级管理模式，设置1 个监控中心，该中心与各个受控点的信息采集处理器之间利用现有资源组建一个星型的监控网，实现由监控中心集中采集、监控、处理各个点信息的功能。作为一个独立受控机房，安装信息采集处理器，负责接收和处理本机房内各类传感器的数据。通过用户权限控制的方式，使指定接入内部网络用户能够获取所需要的信息。

1.2、管理模式

由监控中心负责整个监控系统软、硬件的管理、维护、数据处理以及用户权限的分级和设定，根据权限访问系统，实时监测所负责管理的机房的环境、动力、消防以及设备的运行状态等情况。

1.3、监测要素

系统监测对象和要素应包括四个类别：供电类、环境类、消防类、监视类，具体详见下表。

1.4、通信方式

利用内部局域网进行通信传输。

1.5、监控中心设计

监控中心设在机房内，主要由监控服务器、监控软件、短信报警模块等设备组成，承担下辖各节点机房所监控要素的信号采集、监控、处理和用户管理等。

2、监控对象

系统监控的对象及内容主要包含有：配电系统、UPS 系统、漏水监测系统、消防系统、温湿度等。

2.1、配电子系统

在配电柜中安装智能电量检测仪，实时监视配电箱的三相电压、相电流、线电压、线电流、有功、无功功率、频率、功率因数电度等，实时将采集的参数传送到现场监控主机，使用户可以通历史曲线图监测到每天的电压、电流、频率等参数。对于异常参数系统运行界面将自动切换至该画面上，同时发出多媒体报警。

2.2、UPS 子系统

通过UPS 的智能接口与通讯服务器的连接，将每个UPS 的运行状况及各种运行参数传送至监控主机，从而在监控主机上直观地看到UPS 各开关、整流器、电池、逆变器、旁路、UPS 电流流向、负载供电状况等运行状态，也可直观的监测到UPS 电压、电流、频率、功率、电池等有关参数，重要参数可作曲线记录和查询。超负载或运行不正常时，显示界面自动地切换到相应的画面上，报警位置将出现报警标志，并给出处理提示，同时发出多媒体语音报警。

2.3、漏水检测子系统

在机房空调下方等机房内可能出现漏水的地方安装漏水传感绳，将可能出现的漏水的区域用传感绳围起来，通过漏水控制器连接到监控系统，若机房一旦发生漏水，水接触到传感绳，漏水控制器即监测到泄漏发生，把感应到的信号进行分析与记录，或把分析的结果转换成数字信号传给现场监控主机，系统的画面即自动切换到泄漏监测画面上，画面上有泄漏的监测绳线段由正常状态变成报警状态，并在屏幕上相应位置提示报警，及时排除故障，系统同时发出多媒体语音报警。

2.4、温湿度监控子系统

在机房比较重要的功能间内装设温湿度采集器，监视并记录并向现场监控主机系统传送温湿度等环境参数，监控主机可通过参数设定，对于越限参数，系统将自动报警提示有关人员注意处

理。

2.5、消防子系统

对于机房已布设消防系统的，如气体消防系统，应实现消防子系统与机房消防系统联动，在机房内部署若干个烟感探测器，发生火情时，消防子系统能启动机房消防系统，并将火警信号传送到监控主机。系统将自动报警提示有关人员紧急处理。

3、系统整体功能需求

3.1 提供直观的监控功能

机房内配置信息采集处理器，负责集中处理和存储由各类传感器采集到的本机房内的监控要素，并集中传输到监控中心。监控中心系统软件能实时处理和存储各机房信息处理器传送上来的监控要素信息，并通过监视器以图形化的方式直观显示。具体是机房地理位置的显示能结合机房布局、各传感器位置、门窗等信息能以平面图的形式显示，各类监控要素信息能以表格方式显示。

3.2 具备告警处理功能

控制中心能根据采集到数据对机房内的各类事件进行分析判断可预设告警事件且按照性质、重要程度等对事件的告警级别进行分类。系统自动判别告警等级，并给予相应的告警提示，包括：窗口信息、声、光等提示，电话远程报警，打印机输出、手机短消息等。

3.3 具备数据存储能力控制中心能储存3 个月内采集到的所有

监测要素信息数据。在各机房本地设置存储设备，能对各监控机房的数据信息进行3 个月的存储，图像信息进行1 周的存储。视频监视信息能够根据中心的设定进行人工或自动控制、跟踪和录制，为事后的分析、统计和判断提供资料和依据。

3.4 具备辅助分析功能

系统具有一定的数据分析功能，具备较为灵活的查询能力和较强的报表输出能力。能对历史数据、实时数据进行统计整理、图表分析，向管理者提供较丰富的设备运维信息，实现对设备状态的诊断，加强对不良设备的维护，做到防患于未然；

3.5 具备视频监控功能

在监控中心可实时监视各机房的所有视频信息,即完成远程视频图像的接受、转发、实时监控。监控前端（摄像头）分为可控式和不可控式（固定）。

系统可以设置轮询策略，监控中心根据策略自动轮询和显示各个监控点的图像。需要时可根据监控管理员的指令切换至指定画面。无论可控还是不可控的摄像机，均可以预先设定事件策略，监控中心能自动切换至事件发生点的视频进行监视和录像。系统应具有良好的电磁兼容性和接点隔离措施。被监控设备处于任何工作状态下，监控系统均能正常工作；同时监控设备本身不应产生影响被监控设备正常工作的电磁干扰。
