实验四 中断与定时计数器

合集下载

单片机实验-外部中断、计数器定时器

单片机实验-外部中断、计数器定时器

1)用单次脉冲申请中断INT0,在中断处理程序中对输出信号进行反转。

ORG 0000HLJMP STARTORG 0003HLJMP INT0START:CLR P1.0MOV TCON, #01HMOV IE, #81HLJMP $INT0:PUSH PSWCPL P1.0POP PSWRETIEND结果:按一下单脉冲小灯亮,再按一下,小灯灭接线:INT0接单脉冲P1.0接个小灯2)用单次脉冲申请中断INT1,在中断处理程序中实现8个小灯左移点亮1次。

ORG 0000HLJMP STARTORG 0013HLJMP INT1START:MOV TCON,#04HMOV IE,#84HCLR PX1MOV A,#01HSJMP $INT1:MOV R1,#8LOOP:MOV P1,ALCALL DELAYRL ADJNZ R1,LOOPRETIDELAY:MOV R6,#200DELAY1:MOV R7,#125DELAY2:DJNZ R7,DELAY2DJNZ R6,DELAY1RETEND结果:按一下单脉冲,8个小灯左移点亮一次接线:INT1接单脉冲P1口接8个小灯3)将8051计数器T0,按计数器模式和方式1工作,对P3.4(T0)引脚进行单脉冲计数,并将其数值按二进制在P1口驱动LED灯上显示出来。

ORG 0000HSTART:MOV TMOD,#05HMOV TH0,#0MOV TL0,#0SETB TR0LOOP:MOV P1,TL0LJMP LOOPEND结果:P1口与四个小灯相连,按单脉冲的次数在四个小灯上显示接线:(P3.4)T0接单脉冲P1.0到P1.4接4个小灯4)用CPU内部定时器T0中断方式计时,实现每1秒钟输出状态发生一次反转。

ORG 0000HLJMP STARTORG 000BHLJMP INTSTART: MOV TMOD,#01HMOV B,#0AH;即10,设循环次数10次。

中断与定时器和计数器实验

中断与定时器和计数器实验

中断与定时器和计数器实验一、实验目的:1.掌握单片机的中断的原理、中断的设置,掌握中断的处理及应用2.掌握单片机的定时器/计数器的工作原理和工作方式,学会使用定时器/计数器二、实验内容:(一)、定时器/计数器应用程序设计实验1.计数功能:用定时器1方式2计数,每计数满100次,将P1.0取反。

(在仿真时,为方便观察现象,将TL1和TH1赋初值为0xfd,每按下按键一次计数器加1,这样3次就能看到仿真结果。

)分析:外部计数信号由T1(P3.5)引脚输入,每跳变一次计数器加1,由程序查询TF1。

方式2有自动重装初值的功能,初始化后不必再置初值。

将T1设为定时方式2,GATE=0,C/T=1,M1M0=10,T0不使用,可为任意方式,只要不使其进入方式3即可,一般取0。

TMOD=60H。

定时器初值为X=82-100=156=9CH,TH1=TL1=9CH。

(1)硬件设计硬件设计如图所示(2)C源程序#include "reg51.h" sbit P1_0=P1^0;void main(){TMOD=0x60;TH1=0xfd;TL1=0xfd;TR1=1;ET1=1;while(1){if(TF1==1){P1_0=~P1_0;TF1=0;}}}(3)proteus仿真通过Keil编译后,利用protues软件进行仿真。

在protues ISIS 编译环境中绘制仿真电路图,将编译好的“xxx.hex”文件加入AT89C51。

启动仿真,观察仿真结果。

(二)中断应用程序设计实验2.中断定时使用定时器定时,每隔10s使与P0、P1、P2和P3端口连接的发光二极管闪烁10次,设P0、P1、P2和P3端口低电平灯亮,反之灯灭。

分析:中断源T0入口地址000BH;当T0溢出时,TF0为1发出中断申请,条件满足CPU响应,进入中断处理程序。

主程序中要进行中断设置和定时器初始化,中断服务程序中安排灯闪烁;TL0的初值为0xB0,TH0的初值为0x3C,执行200次,则完成10s定时。

可编程定时计数器与中断控制实验报告

可编程定时计数器与中断控制实验报告

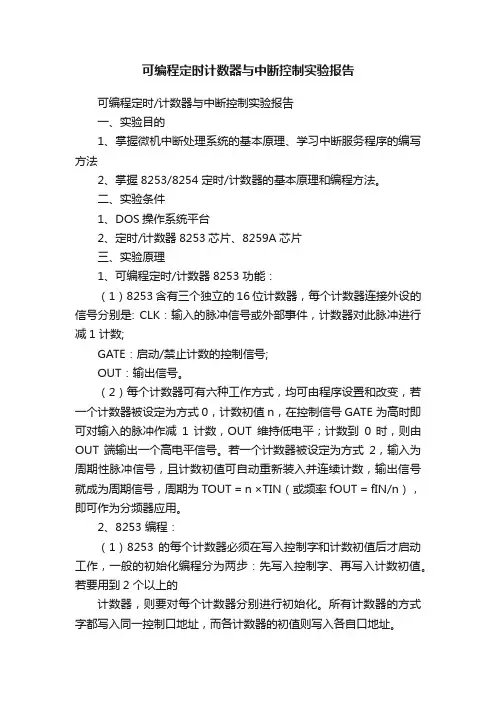

可编程定时计数器与中断控制实验报告可编程定时/计数器与中断控制实验报告一、实验目的1、掌握微机中断处理系统的基本原理、学习中断服务程序的编写方法2、掌握8253/8254 定时/计数器的基本原理和编程方法。

二、实验条件1、DOS操作系统平台2、定时/计数器8253芯片、8259A芯片三、实验原理1、可编程定时/计数器8253 功能:(1)8253 含有三个独立的16 位计数器,每个计数器连接外设的信号分别是: CLK:输入的脉冲信号或外部事件,计数器对此脉冲进行减1 计数;GATE:启动/禁止计数的控制信号;OUT:输出信号。

(2)每个计数器可有六种工作方式,均可由程序设置和改变,若一个计数器被设定为方式0,计数初值n,在控制信号GATE 为高时即可对输入的脉冲作减1 计数,OUT维持低电平;计数到0 时,则由OUT 端输出一个高电平信号。

若一个计数器被设定为方式2,输入为周期性脉冲信号,且计数初值可自动重新装入并连续计数,输出信号就成为周期信号,周期为TOUT = n ×TIN(或频率fOUT = fIN/n),即可作为分频器应用。

2、8253 编程:(1)8253 的每个计数器必须在写入控制字和计数初值后才启动工作,一般的初始化编程分为两步:先写入控制字、再写入计数初值。

若要用到2 个以上的计数器,则要对每个计数器分别进行初始化。

所有计数器的方式字都写入同一控制口地址,而各计数器的初值则写入各自口地址。

3、8259A 的操作命令字:(1)8259A 的操作命令字共有3 个,OCW1OCW3。

OCW1 为写入中断屏蔽寄存器IMR(I/O 地址为21H)的中断屏蔽字, 当OCW1 某位(Mi) 为1 时相应的中断申请(IRi)被屏蔽、为0 时所对应的中断申请被允许。

操作命令字OCW2 用于设置中断优先级方式和中断结束方式(写OCW2 所采用的I/O 地址为20H)。

操作命令字OCW3 用于设置或清除特殊屏蔽方式和读取寄存器的状态(写OCW3 所采用的I/O 地址为20H)。

实验四 8253定时计数器应用

实验四 8253定时计数器应用

实验四8253定时/计数器应用1.实验目的掌握8253命令字的设置及初始化和8253的工作方式及应用编程2.实验内容8253是INTEL公司生产的通用外围接口芯片之一,它有3个独立的16位计数器,计数频率范围为0-2MHZ。

它所有的计数方式和操作方式都可通过编程控制。

其功能是延时终端、可编程频率发生器、事件计数器、倍频器、实时时钟、数字单稳和复杂的电机控制器。

3.实训步骤实现方式0的电路图。

设8253端口地址为:40H-43H要求:设定8253的计数器2工作方式为0 ,用于事件计数,当计数值为5时,发出中断请求信号,8088响应中断在监视设备上显示M。

本实训利用KK1作为CLK输入,故初值设为5时,需按动KK1键6次,可显示一个M.实验七 8253定时/计数器应用实验一.实验目的1.熟悉8253在系统中的典型接法。

2.掌握8253的工作方式及应用编程。

二.实验设备TDN86/88教学实验系统一台三.实验内容(一)系统中的8253芯片图7-1 8253的内部结构及引脚1. 8253可编程定时/计数器介绍8253可编程定时/计数器是Intel公司生产的通用外围芯片之一。

它有3个独立的十六位计数器,计数频率范围为0-2MHz。

它所有的计数方式和操作方式都通过编程的控制。

8253的功能是:(1)延时中断(2)可编程频率发生器(3)事件计数器(4)倍频器(5)实时时钟(6)数字单稳(7)复杂的电机控制器8253的工作方式:(1)方式0:计数结束中断(2)方式1:可编程频率发生器(3)方式2:频率发生器(4)方式3:方波频率发生器(5)方式4:软件触发的选通信号(6)方式5:硬件触发的选通信号8253的内部结构及引脚如图7-1所示,8253的控制字格式如图7-2所示。

图7-2 8253的控制字8253的初始化编程如下图:2. 系统中的8253芯片系统中装有一片8253芯片,其线路如图7-3所示。

DW 64 DUP(?)STACK ENDSCODE SEGMENTASSUME CS:CODESTART: IN AL,21HAND AL,7FHOUT 21H,ALMOV AL,____HOUT 43H,AL ;8253控制口地址A1: MOV AL,____HOUT 42H,ALHLTSTIJMP A1HLTSTIJMP A1MOV AX,014DHINT 10H ;显示’M’MOV AX,0120HINT 10H ;显示空格MOV AL,20HOUT 20H,ALIRETCODE ENDSEND START实验步骤(1)按图接线。

定时计数器实验报告

定时计数器实验报告

定时计数器实验报告定时计数器实验报告一、引言定时计数器是一种常见的电子设备,它可以根据预设的时间间隔进行计数,并在达到设定值时触发相应的操作。

在本次实验中,我们将通过搭建一个简单的定时计数器电路来了解其工作原理和应用。

二、实验目的1. 掌握定时计数器的基本原理;2. 学习使用集成电路和其他元件搭建定时计数器电路;3. 了解定时计数器在实际生活中的应用。

三、实验器材1. 集成电路:555定时器芯片;2. 电阻:100Ω、10kΩ;3. 电容:10μF;4. 开关:按键开关;5. LED灯:红色。

四、实验步骤1. 将555定时器芯片插入面包板中,并连接电源和地线;2. 将100Ω电阻连接到芯片的引脚6和7之间;3. 将10kΩ电阻连接到芯片的引脚7和8之间;4. 将10μF电容连接到芯片的引脚1和2之间;5. 连接按键开关到芯片的引脚2和8之间;6. 连接LED灯到芯片的引脚3。

五、实验原理555定时器芯片是一种多功能集成电路,它可以通过外部元件的连接和设置,实现不同的计时和触发功能。

在本次实验中,我们使用555定时器芯片作为定时计数器的核心。

555定时器芯片的工作原理是基于两个比较器和一个RS触发器的组合。

当芯片上电后,引脚2和6的电平会进行比较,如果引脚6的电平高于引脚2,则芯片的输出为低电平;反之,输出为高电平。

当芯片输出为高电平时,电容开始充电,直到电压达到2/3的供电电压,此时芯片的输出变为低电平,电容开始放电,直到电压降至1/3的供电电压,芯片的输出再次变为高电平。

这样,芯片的输出就形成了一个周期性的方波信号。

六、实验结果与分析经过搭建和调试,我们成功实现了定时计数器电路。

当按下按键开关时,LED 灯开始闪烁,每隔一段时间亮起一次,然后熄灭,如此循环往复。

定时计数器在实际生活中有着广泛的应用。

例如,我们可以将其用于定时控制家电设备的开关,实现定时开关灯、定时煮饭等功能。

此外,定时计数器还可以应用于工业自动化领域,用于计时、触发和控制各种生产过程。

中断及定时器实验报告

中断及定时器实验报告

一、实验目的1. 理解中断和定时器的基本概念及工作原理。

2. 掌握51单片机中断系统和定时器的配置方法。

3. 学会使用中断和定时器实现特定功能,如延时、计数等。

4. 培养动手实践能力和问题解决能力。

二、实验原理中断是计算机系统中的一种机制,允许CPU在执行程序过程中,暂停当前程序,转去执行另一个具有更高优先级的程序。

51单片机具有5个中断源,包括两个外部中断(INT0、INT1)、两个定时器中断(定时器0、定时器1)和一个串行口中断。

定时器是51单片机内部的一种计数器,可以用于产生定时中断或实现定时功能。

51单片机有两个定时器,即定时器0和定时器1。

定时器可以工作在模式0、模式1、模式2和模式3。

三、实验内容及步骤1. 实验内容一:外部中断实验(1)实验目的:掌握外部中断的使用方法,实现按键控制LED灯的亮灭。

(2)实验步骤:- 使用Keil for 8051编译器创建项目。

- 根据电路原理图连接电路。

- 编写程序,配置外部中断,实现按键控制LED灯的亮灭。

2. 实验内容二:定时器中断实验(1)实验目的:掌握定时器中断的使用方法,实现LED灯闪烁。

(2)实验步骤:- 使用Keil for 8051编译器创建项目。

- 根据电路原理图连接电路。

- 编写程序,配置定时器中断,实现LED灯闪烁。

3. 实验内容三:定时器与外部中断结合实验(1)实验目的:掌握定时器与外部中断结合使用的方法,实现按键控制LED灯闪烁频率。

(2)实验步骤:- 使用Keil for 8051编译器创建项目。

- 根据电路原理图连接电路。

- 编写程序,配置定时器中断和外部中断,实现按键控制LED灯闪烁频率。

四、实验结果与分析1. 外部中断实验:成功实现了按键控制LED灯的亮灭。

当按下按键时,LED灯亮;松开按键时,LED灯灭。

2. 定时器中断实验:成功实现了LED灯闪烁。

LED灯每隔一定时间闪烁一次,闪烁频率可调。

3. 定时器与外部中断结合实验:成功实现了按键控制LED灯闪烁频率。

实验报告四中断系统实验

实验报告四中断系统实验

实验报告四中断系统实验实验报告四:中断系统实验一、实验目的本次中断系统实验的主要目的是深入理解计算机中断系统的工作原理和机制,掌握中断的处理过程,以及学会如何在实际编程中有效地运用中断来提高系统的性能和响应能力。

二、实验原理中断是指计算机在执行程序的过程中,当出现某种随机事件或异常情况时,暂停现行程序的执行,转而执行相应的中断处理程序,处理完后再返回原程序继续执行的过程。

中断系统主要由中断源、中断控制器和中断处理程序组成。

中断源可以是外部设备(如键盘、鼠标、打印机等)发送的信号,也可以是内部事件(如定时器溢出、算术运算错误等)产生的条件。

中断控制器负责对多个中断源进行优先级管理和分配,确定哪个中断请求能够被响应。

中断处理程序则是用于处理具体中断事件的一段代码。

在中断处理过程中,计算机需要保存当前程序的上下文(包括程序计数器、寄存器等),以便在中断处理完成后能够正确地恢复原程序的执行。

同时,中断处理程序需要尽快完成处理任务,以减少对系统性能的影响。

三、实验设备与环境本次实验使用的设备包括一台计算机、开发板以及相应的编程软件。

开发板上集成了中断控制器和相关的外部设备接口,以便进行中断实验的操作和观察。

编程软件采用了常见的集成开发环境(IDE),如 Keil、IAR 等,用于编写和调试中断处理程序。

四、实验步骤1、硬件连接首先,将开发板与计算机通过数据线连接,并确保连接稳定。

然后,根据实验要求,将外部设备(如按键、传感器等)正确连接到开发板的相应接口上。

2、软件开发(1)在编程软件中创建一个新的项目,并选择适合开发板的芯片型号。

(2)配置中断控制器的相关参数,如中断优先级、触发方式等。

(3)编写中断处理程序,在程序中实现对中断事件的具体处理逻辑。

例如,当按键被按下时,控制 LED 灯的亮灭;当传感器检测到特定值时,进行数据采集和处理。

(4)编写主程序,在主程序中初始化系统,并开启中断功能。

3、编译与下载完成程序编写后,对代码进行编译,确保没有语法错误和逻辑错误。

定时计数器和中断系统的综合应用实验报告收获与体会

定时计数器和中断系统的综合应用实验报告收获与体会

定时计数器和中断系统的综合应用实验报告收获与体会这是一个比较开放性的问题,我尝试给出一个比较全面的回答,希望能够帮到你。

一、实验目的通过对定时计数器和中断系统的综合应用实验,掌握以下技能:1. 掌握定时计数器和中断系统的原理及其在嵌入式系统中的应用。

2. 熟悉51单片机中定时器的使用方法。

3. 熟悉51单片机中中断系统的使用方法。

4. 熟悉C语言中的定时器和中断编程。

二、实验内容1. 实验原理定时计数器是嵌入式系统中非常重要的一个部分,它可以周期性的计时,通过计数值的比较输出指定的脉冲信号。

51单片机中的定时器有4个,分别为Timer0、Timer1、Timer2、Timer3。

不同的定时器有不同的计数器位数和工作模式,可以根据应用场景进行选择。

中断系统是嵌入式系统中另一个非常重要的部分,可以在特定的条件下自动触发,优先处理中断事件。

在51单片机中,中断分为外部中断和定时器中断。

通过中断系统,可以高效地实现对各种外部事件的实时响应。

2. 实验步骤本实验分为两个阶段,第一阶段设计一个定时计数器程序,通过P1口的LED灯输出定时器的计数值,第二阶段在第一阶段的基础上,结合中断系统,设计一个定时器中断程序,通过P0口的LED灯输出中断事件的计数值。

第一阶段:(1)配置定时器,设置定时器的工作模式和计数器初值。

(2)在定时器的中断处理函数中,实现计数器值的输出。

(3)通过P1口连接LED灯,输出计数器值。

第二阶段:(1)配置定时器和中断系统,设置定时器的工作模式和计数器初值,以及中断的优先级和中断处理函数。

(2)在中断处理函数中,实现计数器值的输出和中断事件计数值的计算。

(3)通过P0口连接LED灯,输出中断事件的计数值。

三、实验结果通过实验,我掌握了51单片机中定时计数器和中断系统的使用方法,熟悉了C语言中的定时器和中断编程。

在第一阶段的实验中,我成功地输出了定时器的计数值,通过LED灯显示在P1口。

中断定时计数器课件

中断定时计数器课件

例 5 编写一段程序,功能要求为:当P1.0引脚的电平正跳变时,对P1.1的输入脉冲 进行计数;当P1.2引脚的电平负跳变时,停止计数,并将计数值写入R0、R1(高位 存R1,低位存R0)。 解答:将P1.1的输入脉冲接入INT0,即使用T0计数器完成对P1.1口的脉冲计数。编写程 序如下: ORG 0000H LJMP MAIN ORG 000BH LJMP IT0P MAIN: JNB P1.0,MAIN MOV TMOD,#05H ;定 时器/计数器T0为计数方式1 SETB TR0 ;启动T0,开 始计数 SETB ET0 ;允许T0中断 SETB EA ;CPU开中断 WAIT: JB CLR CLR MOV MOV AJMP INC RETI P1.2,WAIT EA TR0 R1,TH0 R0,TL0 $ R2
ORG 000BH CPL P1.0 MOV TL0, #9CH RETI ORG 001BH CPL P1.1 MOV TH0, #38H RETI ;TL0 中断服务程序 ;P1.0 取反 ;重新装入计数初值 ;中断返回 ;TH0 中断服务程序 ;P1.1取反 ;重新装入计数初值 ;中断返回
AJMP DEL REP:CPL P1.0 AJMP DEL ; ;若计数溢出,则输出取反
TINT0: JNB 20H.0,NEXT MOV TL0,#0B5H MOV TH0,#0FFH CLR P1.1 CPL 20H.0 SJMP LAST NEXT: MOV TL0,#0CEH MOV TH0,#0FFH SETB P1.1 CPL 20H.0 LAST:RETI
方法二: 采用方式2 定时器中断 加延时程序
ORG 0000H LJMP MAIN ORG 000BH LJMP IT0P MAIN: MOV TMOD,#02H;定时器/ 计数器T0为定时方式2 IT0P:CLR EA MOV TL0,#4AH;定时 CLR P1.0 ;关中断 364μs初值赋值 MOV R0,#9 ;延时26μs SETB TR0;启动T0,开始 DLY:DJNZ R0,DLY MOV TL0,#4AH ;定时364μs 计数 初值赋值 SETB ET0;允许T0中断 SETB P1.0 SETB EA;CPU开中断 SETB EA RETI SETB P1.0 WAIT: AJMP WAIT

单片机C51程序设计实验报告书(word文档良心出品)

单片机C51程序设计实验报告书(word文档良心出品)

实验一并行输入输出口的使用一、实验目的:学会设计proteus 7仿真电路,学习P1口的使用方法和延时子程序的编写用Keil uVision 3编程实现发光二极管的流水点亮。

二、实验原理:P1口为8位准双向I/O口,它的每一位都可以分别定义为输入线或输出线(作为输入时,口锁存器必须置1)。

P1口作为输出,接8个发光二极管D1~D8经限流电阻分别接至8个引脚。

本实验仿真电路图、流程图如下:三、实验代码:#include<reg51.h>#include<intrins.h> //移位库函数包含于此头文件中void delay(unsigned int d) //定义延时子函数{ while(--d>0);}void main(){ unsigned char i,sel;while(1){ sel=0xfe;for(i=0;i<=8;i++){ P1=sel; //显示变量赋给P1口delay(50000); //延时sel=_crol_(sel,1); //改变显示变量}}}四、实验结论:用while语句实现发光二极管循环流水点亮,从上到下一次点亮。

实验二C51分支程序设计一、实验目的:学习多分支选择结构和switch语句,了解循环的嵌套。

二、实验原理:do while 循环先执行后判断是否循环,switch括号中的表达式的值与某case后的常量表达式的值相同时,就执行它后面的语句,遇到break语句则退出switch语句。

本实验仿真电路图、流程图如下:(仿真电路图)(流程图)三、实验代码:#include <reg51.h>void main(){ char a;do{ P1=0xff;a=P1;a=a&0x03;switch(a){ case 0:P2=0x0e;break;case 1:P2=0x0d;break;case 2:P2=0x0b;break;case 3:P2=0x07;break;}}while(1);}四、实验结论:多分支选择的switch/case语句,可直接处理并行多分支选择问题,从匹配表达式的括号开始执行,不再进行判断。

实验4:定时与中断系统实验

实验4:定时与中断系统实验

实验四:定时与中断系统实验一、实训目的1.利用单片机的定时与中断方式,实现对信号灯的复杂控制。

2.通过定时器程序调试,学会定时器方式1的使用。

3.通过中断程序调试,熟悉中断的基本概念。

二、实验仪器、材料1.微型计算机(PⅣ以上)2.编程、汇编与模拟平台软件Keil uVision33.电子技术专业仿真软件protues运行平台4.单片机实训开发电路板三、实验内容和步骤1.定时器查询方式1)要求:信号灯循环显示,时间间隔为1秒。

2)方法:用定时器方式1编制1秒的延时程序,实现信号灯的控制。

系统采用12M晶振,采用定时器T1方式1定时50ms,用R3做50ms计数单元,其源程序可设计如下:ORG 0000HCONT:MOV R2,#07HMOV A,#0FEHNEXT:MOV P2,AACALL DELAYRL ADJNZ R2,NEXTMOV R2,#07HNEXT1:MOV P2,ARR AACALL DELAYDJNZ R2,NEXT1SJMP CONTDELAY:MOV R3,#14H ;置50ms计数循环初值MOV TMOD,#10H ;设定时器1为方式1MOV TH1,#3CH ;置定时器初值MOV TL1,#0B0HSETB TR1 ;启动T1LP1:JBC TF1,LP2 ;查询计数溢出SJMP LP1 ;未到50ms继续计数LP2:MOV TH1,#3CH ;重新置定时器初值MOV TL1,#0B0HDJNZ R3,LP1 ;未到1s继续循环RET ;返回主程序END2.定时器中断方式1)要求:信号灯循环显示,时间间隔为1秒。

2)方法:用定时器中断方式编制1秒的延时程序,实现信号灯的控制。

采用定时器T1中断定时50ms,用R3做50ms计数单元,在此基础上再用08H位作1s 计数溢出标志,主程序从0100H开始,中断服务程序名为CONT。

可设计源程序如下:ORG 0000H ;程序入口AJMP 0100H ;指向主程序ORG 001BH ;定时器T1中断入口AJMP CONT ;指向中断服务程序ORG 0100HMAIN:MOV TMOD,#10H ;置T1为工作方式1MOV TH1,#3CH ;置50ms定时初值MOV TL1,#0B0HSETB EA ;CPU开中断SETB ET1 ;定时器T1开中断SETB TR1 ;启动T1CLR 08H ;清1s计满标志位MOV R3,#14H ;置50ms循环初值DISP:MOV R2,#07HMOV A,#0FEHNEXT:MOV P2,AJNB 08H,$ ;查询1s时间到否CLR 08H ;清标志位RL ADJNZ R2,NEXTMOV R2,#07HNEXT1:MOV P2,AJNB 08H,$CLR 08HRR ADJNZ R2,NEXT1SJMP DISPCONT:MOV TH1,#3CH ;重置50ms定时初值MOV TL1,#0B0HDJNZ R3,EXIT ;判1s定时到否MOV R3,#14H ;重置50ms循环初值SETB 08H ;标志位置1EXIT:RETIEND四、实训总结与分析1.定时器查询方式和前面的实验相比,硬件电路一致,效果一样,但二者软件的编制方法不同。

定时器及中断实验报告

定时器及中断实验报告

定时器及中断实验报告定时器及中断实验报告引言在计算机科学领域,定时器和中断是非常重要的概念。

定时器可以用于测量时间、控制程序执行速度等,而中断则可以提高系统的响应能力和处理效率。

本实验旨在通过实际操作,加深对定时器和中断的理解,并验证其在实际应用中的作用和效果。

实验目的1. 理解定时器和中断的概念、原理以及作用。

2. 掌握定时器和中断的编程方法和技巧。

3. 通过实验验证定时器和中断在实际应用中的效果和作用。

实验器材1. 单片机开发板2. 电脑3. USB数据线实验步骤1. 连接单片机开发板和电脑,确保通信正常。

2. 打开开发板的开发环境,创建一个新的工程。

3. 在工程中添加定时器和中断相关的库文件。

4. 编写代码,在主函数中初始化定时器和中断,并设置相应的参数。

5. 编译并下载代码到开发板上。

6. 运行程序,观察定时器和中断的效果。

实验结果通过实验,我们成功实现了定时器和中断的功能,并观察到以下结果:1. 定时器可以精确地测量时间,实现定时功能。

2. 中断可以在特定条件满足时打断程序的执行,提高系统的响应能力。

3. 定时器和中断的结合使用,可以实现更复杂的功能,如周期性任务的执行等。

实验分析定时器和中断是计算机系统中常用的功能模块,其应用广泛。

通过本实验,我们深入理解了定时器和中断的概念和原理,并通过实际操作验证了其在实际应用中的作用和效果。

定时器和中断的结合使用,可以实现更复杂的功能,提高系统的响应能力和处理效率。

结论本实验通过实际操作,加深了对定时器和中断的理解,并验证了其在实际应用中的作用和效果。

定时器和中断是计算机系统中非常重要的功能模块,掌握其编程方法和技巧对于开发和优化系统具有重要意义。

通过进一步学习和实践,我们可以更好地应用定时器和中断,提高系统的性能和可靠性。

参考文献[1] 《嵌入式系统原理与实践》[2] 《单片机原理与应用》[3] 《计算机组成与设计:硬件/软件接口》。

定时器及中断实验报告

定时器及中断实验报告

定时器及中断实验报告定时器及中断实验报告引言近年来,随着科技的不断发展,计算机技术在各个领域得到了广泛应用。

定时器和中断是计算机系统中非常重要的组成部分,能够帮助我们实现各种功能和任务。

本文将介绍定时器和中断的原理和应用,并结合实验结果进行分析和讨论。

一、定时器的原理和应用定时器是计算机系统中的一种硬件设备,用于计量时间间隔并触发相应的操作。

它通常由一个时钟源和一个计数器组成。

时钟源产生固定的脉冲信号,计数器根据时钟源的信号进行计数,当计数值达到设定的阈值时,定时器会触发一个中断信号,通知处理器执行相应的操作。

定时器在计算机系统中有广泛的应用。

例如,操作系统可以利用定时器来实现任务调度,确保各个任务按照一定的时间片轮转执行。

此外,定时器还可以用于测量时间间隔,计算程序运行时间,以及实现各种定时任务等。

二、中断的原理和应用中断是计算机系统中的一种机制,用于打破程序的顺序性,以响应外部事件或异常情况。

当发生中断事件时,处理器会立即中断当前的执行任务,保存当前的上下文信息,并跳转到中断处理程序来处理中断事件。

处理完成后,再返回到原来的执行任务。

中断可以分为硬件中断和软件中断。

硬件中断由硬件设备触发,例如定时器到达设定阈值、外部设备请求等。

而软件中断则是由程序主动触发,例如调用系统函数、执行软件异常等。

中断在计算机系统中的应用非常广泛。

它可以用于处理外部设备的输入输出,例如键盘、鼠标、打印机等。

同时,中断还可以用于处理各种异常情况,例如除零错误、越界访问等。

通过中断机制,计算机系统能够实现更高效、更灵活的任务处理和异常处理。

三、实验设置和结果分析为了更好地理解定时器和中断的原理和应用,我们进行了一系列的实验。

实验使用的是一款基于8051单片机的开发板,通过编写相应的汇编程序来实现定时器和中断的功能。

首先,我们设置了一个定时器,将时钟源设置为1MHz,计数器的初始值为0,阈值为1000。

然后,我们在中断处理程序中编写了一段代码,用于在定时器触发中断时进行相应的操作。

中断及定时器实验报告

中断及定时器实验报告

中断及定时器实验报告中断及定时器实验报告引言:中断是计算机系统中一种重要的机制,它可以打破程序的顺序执行,响应外部事件的发生。

中断的引入使得计算机可以同时处理多个任务,提高了系统的效率和可靠性。

定时器是中断的一种常见应用,它可以在一定时间间隔内产生中断信号,实现定时任务的功能。

本实验旨在通过编程实现中断和定时器的功能,并测试其正确性和稳定性。

一、实验目的1. 学习中断的概念和原理;2. 掌握中断的编程方法和中断处理程序的编写;3. 理解定时器的工作原理和应用场景;4. 实现定时器的功能,并测试其正确性和稳定性。

二、实验过程1. 硬件准备在实验中,我们使用了一台基于8051单片机的开发板,通过连接外部电路和开发板的引脚,实现对定时器的控制。

2. 软件编程首先,我们需要在开发板上搭建一个简单的电路,包括一个LED灯和一个按钮。

然后,我们使用汇编语言编写中断处理程序,实现当按钮按下时,LED灯闪烁的功能。

具体的编程步骤如下:(1)设置中断向量表:将中断处理程序的地址存储到中断向量表中,以便系统在中断发生时能够正确地跳转到相应的处理程序;(2)初始化定时器:设置定时器的计数器初值和工作模式;(3)编写中断处理程序:当中断发生时,执行相应的处理程序。

在本实验中,我们编写了一个简单的中断处理程序,当按钮按下时,将LED灯的状态取反;(4)启用中断:使能中断,使得系统能够响应外部事件的发生。

3. 实验测试将编写的程序下载到开发板上,并连接相应的电路。

按下按钮,观察LED灯是否按照预期的频率闪烁。

通过调整定时器的计数器初值和工作模式,可以改变LED灯闪烁的频率。

三、实验结果经过多次实验测试,我们发现中断和定时器的功能正常,LED灯能够按照预期的频率闪烁。

通过改变定时器的计数器初值和工作模式,我们成功地实现了LED灯闪烁频率的调节。

实验结果表明,中断和定时器是一种有效的方法,可以实现对外部事件的及时响应和定时任务的精确控制。

外部中断、定时(计数器)实验

外部中断、定时(计数器)实验

课程:微处理器原理与应用课时:4学时教学环境:单片机实验室教学方法:讲解相关内容,指导学生实验实验二外部中断、定时/计数器实验一、目的、任务和要求1.1 实验目的1. 掌握单片机中断系统的结构及工作原理。

2.掌握外部中断功能程序的一般结构和编程方法。

3.掌握单片机的定时/计数器的结构及工作原理。

4.掌握定时中断应用程序、计数器应用程序的典型结构和编程方法。

1.2 实验任务1.对8051单片机的外部中断功能和I/O口功能,搭建一个外部中断控制输出的硬件电路,设计和调试通过相应的外部中断功能软件。

2.对8051单片机的定时/计数器功能和I/O口功能,搭建一个(种)或几个(种)应用定时/计数器的硬件电路,设计并调试通过相应的软件。

1.3实验要求通过完成外部中断功能实验项目,掌握中断初始化的内容和中断子程序的结构,熟悉中断响应的过程和现场保护的意义,会正确运用堆栈指令作现场保护和现场恢复。

通过完成定时/计数器实验项目,掌握正确选择定时/计数器的工作方式和计数模式的方法,掌握定时/计数器的初值计算方法,会编写中断控制寄存器和定时器中断入口地址的初始化程序。

二、设备和器件2.1实验设备(1)微型计算机(PC机)(装配相关软件),(2)单片机实验箱或开发板。

2.2电路元器件本实验采用Protues仿真软件搭建一个简单的单片机系统电路,进行电路仿真分析,不需要实际的元器件。

若实验采用万能板(或面包板)搭建电路,则需要如下元器件:LED发光二极管,510Ω限流电阻,小按键、软导线等。

学生可自己在课后搭建电路进行实验,并与仿真实验比较。

三、实验内容及步骤3.1外部中断控制流水灯的实验内容及步骤(1)根据实验任务作电路原理图设计、作电路布局设计、通过Protues仿真软件来完成单片机硬件系统的搭建。

电路图如3.1所示。

(2) 通过“μVision4”软件编辑外部中断控制流水灯的程序,并将编写好的程序代码进行编译和仿真调试,然后输出*.hex文件。

课件第4部分中断系统和定时计数器

课件第4部分中断系统和定时计数器

说明 从P3.2引脚引入的那 向外些C部P部中U件申断请可申中以请 定时器T0溢出时引断发呢中?断申请
从P3.3引脚引入的外部中断申请
定时器T1溢出时引发中断申请 一次串行发送或接收完成后,发出中断申 请
4.1.3 中断控制——中断的控制“工具”
单片机通过对4个特殊功能寄存器实施中断控制:
• 中断允许寄存器IE • 中断优先级寄存器IP • 定时/计数器及外部中断控制寄存器TCON • 串口控制寄存器SCON
SETB P1.5 ;C相掉电,点亮LEDC
LL: RETI
END
4.2.2 课题与实训7 中断控制流水灯
一.实训目的
学习外部中断的基本用法 掌握中断处理程序的编程方法
二.课题要求
在程序正常运行时P1口的8个LED灯作单灯左移8次而后 单灯右移7次,如此循环;中断时(即按键按下)则P1口的8 个LED闪烁3次(即全亮全灭3次)。
课件第4部分中断系统和定时计数器
4.1 中断系统
4.1.1中断系统的基本概念
1.中断的概念 (1)现实生活中的中断:
某人看书——某人正在处理一件事A
中断请求
电话铃响——出现另一件须立即解决的事B
暂停看书——中止A
书中作记号——记录断点,便于接续
电话谈话——处理B
中断响应
保护断点
继续看书——继续A的工作
TF1 TR1 TF0 TR0 IE1 IT1 IE0 IT0
表4-3 TCON的功能说明
形式 符号 位地址
功能IT088H外部中断0的触发控制位 IT0=0:低电平触发 IT0=1:下降沿触发

外部中断0请求标志位。
CPU采样到外部中断0的中断请求时, IE0=1
