北京利达 LD128K(L)联动型使用说明书
北京利达LD128EII主机使用说明书
JB-QG-LD128E ii火灾报警控制器（联动型）安装使用说明书第一章概述 .................................. 错误!未定义书签。
第二章技术特性 ................................ 错误!未定义书签。
第三章结构特性 ................................ 错误!未定义书签。
第四章安装与调试 ............................... 错误!未定义书签。
第五章使用与操作 ............................... 错误!未定义书签。
第八章故障分析与排除 ............................. .. 错误!未定义书签。
第九章注意事项 ................................ 错误!未定义书签。
第一章概述JB-QG-LD128En 火灾报警控制器（联动型）（以下简称LD128&）是我公司最新研制成功的二总线智能化控制器。
它可以联接我公司生产的 LD3000E 系列智能探测器和 LD6800E 系列技术条件》和 GB16806- 1997《消防联动控制设备通用技术条件》。
LD128&采用稳定、可靠的嵌入式控制部件及DCS 的设计方式，保证系统长时间正常运行。
通过驱动板可方便地扩充探测回路。
同样，在系统的设计时充分考虑了在多机联网时的应用, 在任何一台主机上均可以看到其它主机的信息，可实现主机之间的冗余和备份。
网络采用CAN （Control Area Networks ）Bus （现场局域控制总线）方式，特别适合于消 防、自动控制等工业领域，具有通讯稳定可靠，高抗干扰等特性。
第二章技术特性技术参数电源：主电与备电自动切换。
主电：AC 187V-242V 50Hz 备电：DC 12V/38AH(2 节)负载能力:回路电压：DC 15V-20V 回路电流：V 200mA 使用环境:环境温度：0C 〜45 C相对湿度：W 95%RH( 40C± 2 C)主要性能系统容量总线联动模块。
北京利达LD128EII主机使用说明书
安装使用说明书
JB-QG-LD128EⅡ火灾报警控制器（联动型）（以下简称LD128EⅡ）是我公司最新研制成功的二总线智能化控制器。它可以联接我公司生产的LD3000E系列智能探测器和LD6800E系列总线联动模块。本火灾报警控制器联动型适用国家标准GB4717-2005《火灾报警控制器通用技术条件》和GB16806—1997《消防联动控制设备通用技术条件》。
◇本机接收(红色)：控制器联网本机收到其他控制器发送的信号时，指示灯闪。
◇漏电报警（红色）：漏电模块报警时，指示灯亮。
◇漏电断电（红色）：漏电模块启动时，指示灯亮。
◇备用1（红色）：备用。
◇备用2（红色）：备用。
3.5对外接线端子说明
24V+、24V-：联动24V
COM、NO：公共火警无源接点输出
CH、CL：CAN总线
◇公共故障（黄色）：控制器任何一部分发生故障时，指示灯亮。
◇主电故障（黄色）：控制器主电源发生故障时，指示灯亮。
◇备电故障（黄色）：控制器备电源发生故障时，指示灯亮。
◇通讯故障（黄色）：当主控部分与多功能板或节点设备发生故障时，指示灯亮。
◇本机发送（红色）：控制器联网本机有信号发送时，指示灯闪。
◇监管报警（红色）：当有漏电报警或漏电断电时，此指示灯亮。
4.4调试
4.4.1调试手段
可以在可以通过台式、笔记本电脑，使用专用软件进行具体工程的数据编制。
4.4.2调试工具
提供专用调试键盘、鼠标、SD卡、数据线、光盘等工具，供调试人员使用。
4.4.3自动编址
备有专用程序，可以对总线设备实现自动编址。
4.4.4信息读取
可以对指定总线设备读取其域值、状态及出厂序号，报警记录等信息。
北京利达联动编程手册
JB-QB/LD128E(Q) 火灾报警控制器(联动型)利达安信-自动报警系统-火灾报警控制系列北京利达安信数码科技有限公司利达安信-自动报警系统-火灾报警控制系列【详细说明】JB-QB/LD128E(Q) 火灾报警控返回>>制器(联动型)JB-QB/LD128E(Q)智能型中文火灾报警控制器是智能化的二总线火灾报警控制器，分四个探测回路，最大设备点数为4096点。
该控制器采用单片机控制技术及多处理器工作方式，除了可以单独使用外，也可以实现多机无主从方式组成对等网络，相互实现冗余备份。
该系统配合我公司LD3000E系列探测器，LD6800E系列控制模块及其它相关设备，广泛应用于大、中型消防工程项目。
经过中国消防产品质量认证委员会及质控中心依照GB4717-93和GB16806-1997标准的检验，取得消防产品安全认证标志。
功能：<>采用无主从方式的对等网络架构设计，每台控制器可显示网络内所有设备工作情况。
可实现多机冗余备份，一台控制器发生故障，可由其他控制器接管<>网络容量：64台控制器、256回路、65536个报警/制点、手动控制盘64块（目前最大2048路）<>本机容量：4～16回路、最大4096个报警/控制点、手动控制盘1块（616块<>自有或通过模块，具有RS232/485通讯端口；具备标准的EtherNet网络接口，支持TCP/IP协议，可方便联入楼控或其他设备<>可实现WEB远程服务；通过Internet实现远程监控<>可任意采用主机和笔记本方式进行设置<>采用CANBus通讯方式，通讯稳定可靠<>具有黑匣子功能，存贮1000条数据<>配合总线设备自动编号；记录烟雾/温度输出曲线和数据；简易方式中文编址；报警灵活阈值设定<>全中文液晶屏显示主要信息与内容，指示灯指示关键状态；中文打印信息输出<>外部设备可通过总线直接控制，也可通过多线手动盘控制<>采用回路短路保护和电源短路保护；总线设备混合编址主要技术指标：内容技术参数主电源电压AC 220V±15% 50Hz回路输出电压DC 15～22V回路总数4～16路直接输出接点数6组最大总线设备256×16最大回路输出电流200mA短路保护电流400mA静态功耗60W保护措施有回路短路保护、电源短路保护联动输出壁挂24V/4A 柜机24V/10～30A 工作环境温度0～45℃工作环境相对湿度≤95％RH（40±2℃）储存温度≥-40℃布线要求回路最大长度1500m，如传输距离增大可适当增加导线线径或加总线中继器二总线与联动总线采用RVS-2×以上（双绞线）DC 24V采用RVS-2×以上（双绞线）安装方式壁挂/入柜9U备用电池DC 12V/（两节）外形尺寸445mm×610mm×140mm重量（壁挂）17±0.1kg北京利达JB-QG-LD128E 火灾报警控制器（联动型）编程手册版本说明：本版是配合LD128E火灾报警控制器（联动型）的调试而使用，控制器软硬件都根据调试和使用的实际情况作了相应的升级。
利达联动使用说明书
JB-QB-LD128EN(M)火灾报警控制器(联动型)安装使用说明书目录第一章概述 (2)第二章技术特性 (2)第三章结构特性 (4)第四章安装与调试 (7)第五章系统设置 (8)第六章使用与操作 (20)第七章联动控制盘 (28)第八章故障分析与排除 (29)第九章注意事项 (29)第十章售后服务 (29)◇火警指示（红）：首次火警发生时灯亮，并保持到系统复位。
◇反馈指示（红）：设备有回答时灯亮，无回答时灯灭。
◇启动指示（红）：设备被启动后，指示灯亮，无启动设备时灭。
◇延时指示（红）：设备尚未启动，正处在延时状态时灯亮，延时结束时灯灭。
◇气体喷洒（红）：气体喷洒设备有启动命令时灯亮，无启动命令时灯灭。
◇消音指示（绿）：有火警、启动或故障发生时，按消音键后，消音指示灯亮。
◇全局手动（绿）：当联动设备的启动状态设置为[全局手动]时灯亮。
◇全局自动（绿）：当联动设备的启动状态设置为[全局自动]时灯亮。
◇屏蔽指示（黄）：当有未接或故障的设备被屏蔽时灯亮。
无屏蔽设备时灯灭。
◇输出禁止（黄）：当任意一联动设备被禁止时灯亮，无设备被禁止时灯灭。
◇系统故障（黄）：当控制器主板程序出错时灯亮，主程序运行正常时灯灭。
◇公共故障（黄）：控制器有故障时灯亮，全部故障消除后灯灭。
◇主电故障（黄）：主电欠压及断线时灯亮，主电正常时灯灭。
◇备电故障（黄）：备电欠压及断线时灯亮，备电正常时灯灭。
◇通讯故障（黄）：当控制器主板与多线联动盘通讯故障时灯亮，无故障时灯灭。
◇本机发送（红）：有火警发生时，本机向其他设备发送出火警信息后灯亮，未送出火警时灯灭。
◇监管报警（红）：当漏电报警或断电时灯亮，系统复位后灯灭。
◇本机接收（红）：当本机接收到其它设备发送来的火警信息后灯亮，未收到灯灭。
◇漏电报警（红）：当漏电保护器发出漏电报警时灯亮，无报警时灯灭。
◇漏电断电（红）：当漏电保护器断电时灯亮，正常工作时灯灭。
◇声光报警屏蔽（黄）：声光报警屏蔽时灯亮，声光报警取消屏蔽时灯灭。

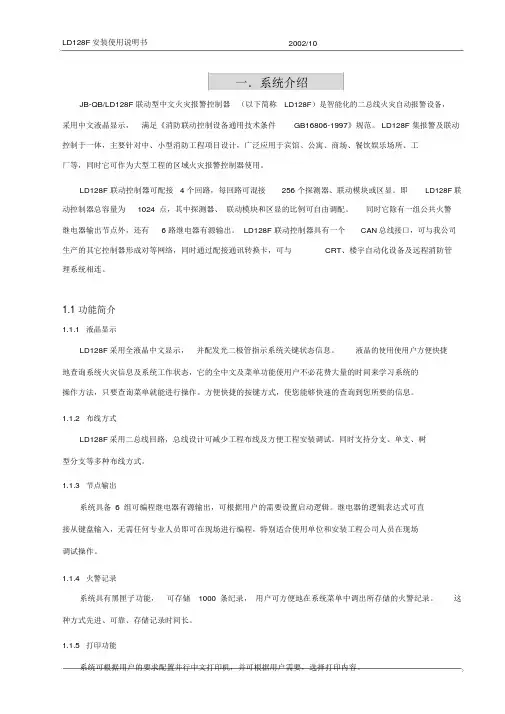

北京利达LD128EQ使用说明书_1-16
LD128F安装使用说明书2002/10一．系统介绍JB-QB/LD128F 联动型中文火灾报警控制器（以下简称LD128F）是智能化的二总线火灾自动报警设备，采用中文液晶显示，满足《消防联动控制设备通用技术条件GB16806-1997》规范。
LD128F 集报警及联动控制于一体，主要针对中、小型消防工程项目设计，广泛应用于宾馆、公寓、商场、餐饮娱乐场所、工厂等，同时它可作为大型工程的区域火灾报警控制器使用。
LD128F 联动控制器可配接 4 个回路，每回路可混接256 个探测器、联动模块或区显。
即LD128F 联动控制器总容量为1024点，其中探测器、联动模块和区显的比例可自由调配。
同时它除有一组公共火警继电器输出节点外，还有 6 路继电器有源输出。
LD128F 联动控制器具有一个CAN总线接口，可与我公司生产的其它控制器形成对等网络，同时通过配接通讯转换卡，可与CRT、楼宇自动化设备及远程消防管理系统相连。
1.1 功能简介1.1.1液晶显示LD128F采用全液晶中文显示，并配发光二极管指示系统关键状态信息。
液晶的使用使用户方便快捷地查询系统火灾信息及系统工作状态，它的全中文及菜单功能使用户不必花费大量的时间来学习系统的操作方法，只要查询菜单就能进行操作。
方便快捷的按键方式，使您能够快速的查询到您所要的信息。
1.1.2布线方式LD128F采用二总线回路，总线设计可减少工程布线及方便工程安装调试。
同时支持分支、单支、树型分支等多种布线方式。
1.1.3节点输出系统具备6组可编程继电器有源输出，可根据用户的需要设置启动逻辑。
继电器的逻辑表达式可直接从键盘输入，无需任何专业人员即可在现场进行编程，特别适合使用单位和安装工程公司人员在现场调试操作。
1.1.4火警记录系统具有黑匣子功能，可存储1000条纪录，用户可方便地在系统菜单中调出所存储的火警纪录。
这种方式先进、可靠、存储记录时间长。
1.1.5打印功能系统可根据用户的要求配置并行中文打印机，并可根据用户需要，选择打印内容。
北京利达LD128EII主机使用说明书资料全
北京利达LD128EII主机使用说明书JB-QG-LD128E II火灾报警控制器(联动型)安装使用说明书目录第一章概述................................................................................................................................................. 0第二章技术特性...................................................................................................................................................... 0-3第三章结构特性....................................................................................................................................................... 4-6第四章安装与调试.................................................................................................................................................6-7第五章使用与操作................................................................................................................................................... 7-43第八章故障分析与排除...........................................................................................................................................44第九章注意事项................................................................................................................................................. (45)第一章概述JB-QG-LD128EⅡ火灾报警控制器（联动型）（以下简称LD128EⅡ）是我公司最新研制成功的二总线智能化控制器。
北京利达LD128EQ使用说明书
一．系统介绍JB-QB/LD128F联动型中文火灾报警控制器（以下简称LD128F）是智能化的二总线火灾自动报警设备，采用中文液晶显示，满足《消防联动控制设备通用技术条件GB16806-1997》规范。
LD128F集报警及联动控制于一体，主要针对中、小型消防工程项目设计，广泛应用于宾馆、公寓、商场、餐饮娱乐场所、工厂等，同时它可作为大型工程的区域火灾报警控制器使用。
LD128F联动控制器可配接4个回路，每回路可混接256个探测器、联动模块或区显。
即LD128F联动控制器总容量为1024点，其中探测器、联动模块和区显的比例可自由调配。
同时它除有一组公共火警继电器输出节点外，还有6路继电器有源输出。
LD128F联动控制器具有一个CAN总线接口，可与我公司生产的其它控制器形成对等网络，同时通过配接通讯转换卡，可与CRT、楼宇自动化设备及远程消防管理系统相连。
1.1功能简介1.1.1液晶显示LD128F采用全液晶中文显示，并配发光二极管指示系统关键状态信息。
液晶的使用使用户方便快捷地查询系统火灾信息及系统工作状态，它的全中文及菜单功能使用户不必花费大量的时间来学习系统的操作方法，只要查询菜单就能进行操作。
方便快捷的按键方式，使您能够快速的查询到您所要的信息。
1.1.2布线方式LD128F采用二总线回路，总线设计可减少工程布线及方便工程安装调试。
同时支持分支、单支、树型分支等多种布线方式。
1.1.3节点输出系统具备6组可编程继电器有源输出，可根据用户的需要设置启动逻辑。
继电器的逻辑表达式可直接从键盘输入，无需任何专业人员即可在现场进行编程，特别适合使用单位和安装工程公司人员在现场调试操作。
1.1.4火警记录系统具有黑匣子功能，可存储1000条纪录，用户可方便地在系统菜单中调出所存储的火警纪录。
这种方式先进、可靠、存储记录时间长。
1.1.5打印功能系统可根据用户的要求配置并行中文打印机，并可根据用户需要，选择打印内容。
利达LD128KX消防报警主机说明书
LD128KX区域报警显示器使用说明书一、系统介绍：LD128KX区域报警显示器(以下简称区显)用来配合LD128K(Q)、LD128K(L)、LD128K(H)等火灾报警控制器进行火警监测，采用液晶中文显示，配有发光二极管指示系统关键状态信息，可以直观显示系统中探测器的故障或火警内容。
LD128KX与控制器采用二总线(与探测器共用）方式通讯，但不占用探测器的地址。
由区显本身设置探测器的显示区域或地址。
每台区显均可设置四个显示范围，在每个显示范围内探测器的地址可以是单独的一个地址或是连续的地址。
区显可以显示设定显示范围内探测器的工作状态；在设定范围之外探测器的工作状态，区显将不作显示。
每台区显最多可显示28个故障信息和31个火警信息，若故障总数大于28个时，区显按主控制器查询探测器的先后顺序优先显示前28个故障内容；若火警总数大于31个时，区显按火警发生的时间先后顺序，显示最后报火的31个火警内容。
LD128KX有自己的功能键，可查询接收到的故障或火警信息，它同时受与之通讯的控制器的直接控制。
连机状态，控制器消声或复位的同时，也将信息传送至区显，区显也随之消声或复位，以实现整个系统的集中控制。
LD128KX还配有RS232口和RS485口，作为和控制器通讯时的备用接口。
二. LD128KX按键及指示灯使用说明：LD128KX采用贴膜按键，各功能键的使用方法如下：1. “设置”键：用于区显进入设置状态。
区显应由本公司工程调试人员或经本公司认可的调试人员进行设置，禁止其他人员操作；2.“ ”、“ ”键：区显设置时光标处的数字加1或减1键；与“复用”键联用时，是决定光标左右移动的方向键；3. “ ”键：区显设置时决定光标的向下移动；4.“确认”键：用于区显的设置内容的保存；5.“复用”键：与“设置”键同时使用时，可查询设置内容；与“确认”键同时使用时，可退出设置状态，进入正常运行状态；6.“消音”键：用于系统消音；7.“自检”键：用于系统自检；8.“背光”键：用于打开或熄灭液晶显示屏的背光灯；9.“火警查询”键：当区显的报火警总数多于1个时，按该键可依次查询火警内容；10. “故障查询”键：当区显的报故障总数多于1个时，按该键可依次查询故障的内容；11.“复位”键：用于系统复位。
北京利达LD128(E)联动编程手册
JB-QB/LD128E(Q) 火灾报警控制器(联动型)利达安信-自动报警系统-火灾报警控制系列•北京利达安信数码科技有限公司利达安信-自动报警系统-火灾报警控制系列【详细说明】JB-QB/LD128E(Q) 火灾报警控返回>>制器(联动型)JB-QB/LD128E(Q)智能型中文火灾报警控制器是智能化的二总线火灾报警控制器，分四个探测回路，最大设备点数为4096点。
该控制器采用单片机控制技术及多处理器工作方式，除了可以单独使用外，也可以实现多机无主从方式组成对等网络，相互实现冗余备份。
该系统配合我公司LD3000E系列探测器，LD6800E系列控制模块及其它相关设备，广泛应用于大、中型消防工程项目。
经过中国消防产品质量认证委员会及质控中心依照GB4717-93和GB16806-1997标准的检验，取得消防产品安全认证标志。
功能：<>采用无主从方式的对等网络架构设计，每台控制器可显示网络内所有设备工作情况。
可实现多机冗余备份，一台控制器发生故障，可由其他控制器接管<>网络容量：64台控制器、256回路、65536个报警/控制点、手动控制盘64块（目前最大2048路）<>本机容量：4～16回路、最大4096个报警/控制点、手动控制盘1块（6路输出）可扩展，单机可带手动控制盘16块<>自有或通过模块，具有RS232/485通讯端口；具备标准的EtherNet网络接口，支持TCP/IP协议，可方便联入楼控或其他设备<>可实现WEB远程服务；通过Internet实现远程监控<>可任意采用主机和笔记本方式进行设置<>采用CANBus通讯方式，通讯稳定可靠<>具有黑匣子功能，存贮1000条数据<>配合总线设备自动编号；记录烟雾/温度输出曲线和数据；简易方式中文编址；报警灵活阈值设定<>全中文液晶屏显示主要信息与内容，指示灯指示关键状态；中文打印信息输出<>外部设备可通过总线直接控制，也可通过多线手动盘控制<>采用回路短路保护和电源短路保护；总线设备混合编址主要技术指标：内容技术参数主电源电压AC 220V±15% 50Hz回路输出电压DC 15～22V回路总数4～16路直接输出接点数6组最大总线设备256×16最大回路输出电流200mA短路保护电流400mA静态功耗60W保护措施有回路短路保护、电源短路保护联动输出壁挂24V/4A 柜机24V/10～30A 工作环境温度0～45℃工作环境相对湿度≤95％RH（40±2℃）储存温度≥-40℃布线要求回路最大长度1500m，如传输距离增大可适当增加导线线径或加总线中继器二总线与联动总线采用RVS-2×1.0以上（双绞线）DC 24V采用RVS-2×2.5以上（双绞线）安装方式壁挂/入柜9U备用电池DC 12V/6.5AH（两节）外形尺寸445mm×610mm×140mm重量（壁挂）17±0.1kg北京利达JB-QG-LD128E 火灾报警控制器（联动型）编程手册版本说明：本版是配合LD128E火灾报警控制器（联动型）的调试而使用，控制器软硬件都根据调试和使用的实际情况作了相应的升级。
北京利达LD128EII主机使用说明书
位图：进入设备位图显示状态
119：进入119报警信息界面
服务：进入售后服务热线界面
监管：进入漏电报警、正常断电显示状态
打印：打印主信息显示区当前位置的信息
监管：进入漏电报警、正常断电信息界面
5.1.3主信息显示区
屏幕的右侧为主信息显示区，在该区域里始终显示首次火警、火警、回答、命令、延时、故障、隔离、请求、网请等信息，每种都显示一条，可触摸屏幕上的相应功能按钮可以随时查阅，不相互覆盖，不受左侧显示区的影响。
JB-QG-LD128EII火灾报警控制器(联动型)
安装使用说明书
JB-QG-LD128EⅡ火灾报警控制器（联动型）（以下简称LD128EⅡ）是我公司最新研制成功的二总线智能化控制器。它可以联接我公司生产的LD3000E系列智能探测器和LD6800E系列总线联动模块。本火灾报警控制器联动型适用国家标准GB4717-2005《火灾报警控制器通用技术条件》和GB16806—1997《消防联动控制设备通用技术条件》。
辅助显示区：根据操作，以文字和图形方式显示各类详细信息，并指示各种相关操作。
提示区：提示各功能键所对应的各种当前操作。
3.4面板说明
面板图如图3-4所示：
图3-4
LD128EⅡ关键状态用发光二极管指示，各功能如下：
◇主电指示（绿色）：控制器使用主电工作时，指示灯亮。
◇备电指示（绿色）：控制器使用备电工作时，指示灯亮。
◇公共故障（黄色）：控制器任何一部分发生故障时，指示灯亮。
◇主电故障（黄色）：控制器主电源发生故障时，指示灯亮。
◇备电故障（黄色）：控制器备电源发生故障时，指示灯亮。
◇通讯故障（黄色）：当主控部分与多功能板或节点设备发生故障时，指示灯亮。
利达LD128K（Q）联动型使用说明书
利达LD128K（Q）联动型使用说明书一概述LD128K（Q）联动型中文火灾报警控制器（以下简称LD128K （Q）联动型），是我公司根据新的消防联动标准设计的联动型控制器，它主要针对中型消防项目，集火灾报警和联动控制为一体。
它继承了原LD128K（Q）的全部功能，并在容量，功能上又有所增加和完善。
LD128K（Q）联动型控制器可配接4个回路，另外还可配接带扩展的4个回路。
基本系统每回路可带128个探测器及31个双命令联动模块。
这样LD128K（Q）联动型控制器的探测器容量可覆盖1~1024个探测地址，1~248个双命令联动地址。
另外，它除了有火警继电器的无源输出外，又增加了9800联动盘6路继电器的有源输出。
LD128K（Q）联动型控制器在串行通讯方面又有很好的完善，它通过串行通讯口与我公司生产的多线手动盘9100、总线手动盘9300相连，组成了系统功能强大而结构紧凑的联动控制设备。
另外，可通过LD6900系列网关模块和远程通讯转换器，可以与CRT、楼宇自动化设备及远程消防管理系统相连。
LD128K（Q）联动型控制器关键状态用发光二极管指示，各功能如下：工作指示（绿）：系统正常监测火警时此灯亮。
消音指示（绿）：系统处于消音状态时此灯亮。
隔离指示（黄）：有任意一个探测器或联动模块处于隔离状态时此灯亮。
无隔离时此灯灭。
公共故障（黄）：有故障发生时此灯亮，全部故障清除时此灯灭。
主电故障（黄）：主电不接或有故障时，此灯亮；主电正常工作时此灯灭。
备电故障（黄）：备电不接或有故障时，此灯亮；备电正常工作时此灯灭。
区显故障（黄）：区显有故障时此灯亮。
公共火警（红）：首次发生火警时此灯亮，并保持到复位信号输入。
气体喷洒（红）：类型为泡沫灭火，干粉灭火，管网灭火的设备动作并有反馈回答信号后，此灯亮。
回答指示（红）：有回答信号时，此灯亮。
全局自动（绿）：联动设备全部处于自动状态时，此灯亮。
全局手动（绿）：联动设备全部处于手动状态时，此灯亮。
LD128E(Q)火灾报警控制器(联动型)安装使用说明书
编号：LD-FJ/Y-251-02 SSJB-QB/LD128E(Q)火灾报警控制器(联动型)安装使用说明书共 31 页编制： 贾向晖 日期： 2012.2.7审核： 武 丽 日期： 2012.2.7 批准： 陈洪颖 日期： 2012.2.7版号 信息 更改人日期V1.0 初稿前 言JB-QB/LD128E(Q)火灾报警控制器（联动型）（以下简称LD128E(Q)）火灾报警控制器（联动型）是北京利达华信电子有限公司充分调研消防市场需求，总结多年消防工程经验，融汇国标GB4717-2005《火灾报警控制器》和GB16806－2006《消防联动控制系统》的要求和精神，设计的新一代报警联动一体化智能控制器。
本控制器模块化设计，具有功能强、可靠性高、配置灵活的特点。
系统采用汉字液晶显示，打印机打印内容可选，分别打印系统所有报警、故障及各类操作的汉字信息。
具有全面的现场编程能力，每回路可混接256个探测器、联动模块或区显，最大容量1024点，其中探测器、联动模块和区显的比例可自由调配。
本控制器自带8路多线制联动控制输出盘，并可配接我公司生产的其它联动控制盘，从而构成一个集总线、多线于一身的报警联动一体化控制器，是消防工程的最佳选择。
本手册应由专人负责，妥善保管，以备日后查用。
安装、使用产品前，请阅读安装使用说明书。
请妥善保管好本手册，以便日后能随时查阅。
目录前 言 (1)第一章 概述 (4)第二章 技术特性 (4)2.1 技术参数 (4)2.2 主要性能 (5)2.3 标准 (5)第三章 结构特性 (6)3.1外形及结构尺寸 (6)3.2内部配置 (6)3.3面板说明 (7)3.4接线端子说明 (8)第四章 安装与调试 (9)4.1 开箱及检查 (9)4.2 布线要求 (9)4.3 控制器检查 (9)4.4 接线 (10)4.5 调试 (10)第五章 用户使用说明 (10)5.1开机,关机 (10)5.2火警故障等信息查询 (11)5.3控制器消音 (12)5.4声光警报器的消音及启动 (12)5.5设备屏蔽与解除屏蔽 (12)5.6自动启动联动设备 (12)5.7手动启动联动设备 (12)5.8强制启动联动设备 (12)5.9停止联动设备 (13)5.10系统自检 (13)5.12监测曲线(仅限于具有此功能的探测器) (13)5.13 解锁八路盘多线输出盘 (14)5.14设备输出禁止 (14)5.15监管功能 (14)5.16系统操作一 (15)5.17系统操作二 (17)第六章 系统管理人员操作指南 (19)6.1系统设置主菜单 (19)6.2系统设置选择菜单 (20)6.3手动设置主菜单 (20)6.4手动设置各设备菜单 (21)6.5自动设置主菜单 (21)6.6 自动写号菜单 (22)6.7造词菜单 (23)6.8逻辑设置 (23)6.9快速设置 (24)6.10 数据导出 (24)6.11数据导入 (25)6.12退回系统设置主菜单 (25)6.13退回系统运行状态 (25)6.14模拟火警 (25)6.15本机识别码设置 (25)6.16主板ID容量查询和增容 (26)第七章 八路多线输出盘 (26)第八章 故障分析与排除 (27)第九章 运输与贮存 (28)第十章 注意事项 (28)第十一章 售后服务 (29)附录 LD128E(Q)简易操作指南 (30)第一章概述JB-QB/LD128E(Q)火灾报警控制器（联动型）（以下简称LD128E(Q)）是智能化的二总线火灾自动报警设备，采用中文液晶显示，满足GB4717-2005《火灾报警控制器》和GB16806－2006《消防联动控制系统》。
北京利达LD128EII主机使用说明书
北京利达LD128EII主机使用说明书JB-QG-LD128E II火灾报警控制器(联动型)安装使用说明书目录第一章概述 0第二章技术特性...................................................................................................................................................... 0-3第三章结构特性....................................................................................................................................................... 4-6第四章安装与调试................................................................................................................................................. 6-7第五章使用与操作................................................................................................................................................... 7-43第八章故障分析与排除 (44)第九章注意事项 (45)第一章概述JB-QG-LD128EⅡ火灾报警控制器（联动型）（以下简称LD128EⅡ）是我公司最新研制成功的二总线智能化控制器。
它可以联接我公司生产的LD3000E系列智能探测器和LD6800E系列总线联动模块。
北京利达LD128EQ使用说明书
一．系统介绍JB-QB/LD128F联动型中文火灾报警控制器（以下简称LD128F）是智能化的二总线火灾自动报警设备，采用中文液晶显示，满足《消防联动控制设备通用技术条件GB16806-1997》规范。
LD128F集报警及联动控制于一体，主要针对中、小型消防工程项目设计，广泛应用于宾馆、公寓、商场、餐饮娱乐场所、工厂等，同时它可作为大型工程的区域火灾报警控制器使用。
LD128F联动控制器可配接4个回路，每回路可混接256个探测器、联动模块或区显。
即LD128F联动控制器总容量为1024点，其中探测器、联动模块和区显的比例可自由调配。
同时它除有一组公共火警继电器输出节点外，还有6路继电器有源输出。
LD128F联动控制器具有一个CAN总线接口，可与我公司生产的其它控制器形成对等网络，同时通过配接通讯转换卡，可与CRT、楼宇自动化设备及远程消防管理系统相连。
1.1功能简介1.1.1液晶显示LD128F采用全液晶中文显示，并配发光二极管指示系统关键状态信息。
液晶的使用使用户方便快捷地查询系统火灾信息及系统工作状态，它的全中文及菜单功能使用户不必花费大量的时间来学习系统的操作方法，只要查询菜单就能进行操作。
方便快捷的按键方式，使您能够快速的查询到您所要的信息。
1.1.2布线方式LD128F采用二总线回路，总线设计可减少工程布线及方便工程安装调试。
同时支持分支、单支、树型分支等多种布线方式。
1.1.3节点输出系统具备6组可编程继电器有源输出，可根据用户的需要设置启动逻辑。
继电器的逻辑表达式可直接从键盘输入，无需任何专业人员即可在现场进行编程，特别适合使用单位和安装工程公司人员在现场调试操作。
1.1.4火警记录系统具有黑匣子功能，可存储1000条纪录，用户可方便地在系统菜单中调出所存储的火警纪录。
这种方式先进、可靠、存储记录时间长。
1.1.5打印功能系统可根据用户的要求配置并行中文打印机，并可根据用户需要，选择打印内容。
北京利达主机使用说明书样本
北京利达LD128EII主机使用说明书JB-QG-LD128E II火灾报警控制器(联动型)安装使用说明书目录第一章概述.................................................................. .................................................................... ......................... 错误!未定义书签。
第二章技术特性.................................................................. .................................................................... ................ 错误!未定义书签。
-3第三章结构特性.................................................................. .................................................................... ................. 4-6第四章安装与调试.................................................................. .................................................................... ........... 6-7第五章使用与操作.................................................................. .................................................................... ............. 7-43第八章故障分析与排除...................................................................................................................................... (44)第九章注意事项...................................................................................................................................... (45)第一章概述JB-QG-LD128EⅡ火灾报警控制器( 联动型) ( 以下简称LD128EⅡ) 是我公司最新研制成功的二总线智能化控制器。
北京利达LD128EII主机使用说明书
可以显示各类单体建筑及建筑群的消防平面图，平面图数量不限。在发生火警后，可以在平面图上显示报警控制器的位置。
2.2.4报警及操作记录
可以贮存火警、故障、请求、启动、回答、漏电、手动盘和人员操作记录各1000条。关机后继续保存，不能被修改和删除，为事故分析提供了可靠的依据。
2.2.5二次编址
◇全局手动（绿色）：控制器所有控制模块处于手动启动方式时，指示灯亮。
◇全局自动（绿色）：控制器所有控制模块处于自动启动方式时，指示灯亮。
◇屏蔽指示（黄色）：总线上有设备处于隔离状态时，指示灯亮。
◇输出禁止（黄色）：控制器所有控制模块处于禁止输出时，指示灯亮。
◇系统故障（黄色）：系统程序处于故障状态时，指示灯亮。
辅助显示区：根据操作，以文字和图形方式显示各类详细信息，并指示各种相关操作。
提示区：提示各功能键所对应的各种当前操作。
3.4面板说明
面板图如图3-4所示：
图3-4
LD128EⅡ关键状态用发光二极管指示，各功能如下：
◇主电指示（绿色）：控制器使用主电工作时，指示灯亮。
◇备电指示（绿色）：控制器使用备电工作时，指示灯亮。
◇火警指示（红色）：探测器发生火警后，指示灯亮。
◇回答指示（红色）：控制模块收到联动设备反馈时，指示灯亮。
◇命令指示（红色）：控制器发出控制模块启动命令后，指示灯亮。
◇延时指示（红色）：控制模块启动延时过程中，指示灯亮。
◇气体喷洒（红色）：收到气体喷洒反馈信号时，指示灯亮。
◇消音指示（绿色）：消除控制器报警声音信号后，指示灯亮。
4.2控制器检查
控制器进入现场后，应接通控制器的电源，进行控制器功能检查，检查内容包括：
(1)观察控制器的指示灯和液晶屏各段是否能全部点亮，扬声器是否能发出洪亮的嘀嘀声。
北京利达JB-QG-LD128E 火灾报警控制器(联动型)编程手册
北京利达JB-QG-LD128E火灾报警控制器（联动型）编程手册版本说明：本版是配合LD128E火灾报警控制器（联动型）的调试而使用，控制器软硬件都根据调试和使用的实际情况作了相应的升级。
本版调试手册适用于LD128E监控软件和POT设置软件2.0版本。
与上一版本（VER1.0）比较，控制器做出了如下调整：1、使用DOM硬盘替代标准硬盘。
2、增加软盘驱动器，方便文件的拷贝。
软件也做出了相应调整，详见《LD128E火灾报警控制器（联动型）使用说明书》2.0版本。
POT软件做出了一些调整，增加了对打开节点的查看，和快速设置中对区间外设备的操作选择等功能。
详细参阅有关章节。
控制器软件附加工具也做了相应的升级，增加了自动设置、节点状态查询、数据文件裁减等功能。
本手册还增加了对于LD128E控制器自动设置功能的实现相应介绍，以及控制器简易编址的介绍。
在附录中列举了控制器的文件系统，并做了详细介绍。
希望调试人员对新增加和修改部分仔细阅读，并及时反馈信息。
第一节系统简介JB-QG-LD128E 火灾报警控制器（联动型）（以下简称LD128E）依据国标《GB4717-93》以及《GB16806-1997》设计，并通过了上述两个标准的检测。
LD128E采用对等网络架构设计，所有内部部件和外部扩展均通过CAN （Control Area Network） Bus网络完成，均是网络上的一个节点，通讯可靠，扩展方便。
内部部件由以下部分组成：一、主控部分采用嵌入式工业计算机，保证系统在满足设备技术条件的环境下长时间稳定工作，以及配合显示的器件、存储的器件、输入、打印等器件。
1、主板（编号：LD128E-E-C00-XXX）2、多功能板（编号：LD128E-E-C01-XXX）3、液晶（编号：LD128E-E-C02-XXX）4、硬盘（编号：LD128E-E-C03-XXX）5、按键板（编号：LD128E-E-C04-XXX）6、键盘转接盘（编号：LD128E-E-C05-XXX）7、贴膜按键（编号：LD128E-E-C06-XXX）8、打印机（编号：LD128E-E-C07-XXX）9、液晶升压板（编号：LD128E-E-C08-XXX）10、软驱（编号：LD128E-E-C09-XXX）11，DOM （编号：LD128E-E-C10-XXX）二、驱动部分由1至8块驱动板组成，每个驱动板可输出4个探测回路。
北京利达LD128EII主机使用说明书
北京利达LD128EII主机使用说明书JB-QG-LD128E II火灾报警控制器(联动型)安装使用说明书目录第一章概述 0第二章技术特性...................................................................................................................................................... 0-3第三章结构特性....................................................................................................................................................... 4-6第四章安装与调试................................................................................................................................................. 6-7第五章使用与操作................................................................................................................................................... 7-43第八章故障分析与排除 (44)第九章注意事项 (45)第一章概述JB-QG-LD128EⅡ火灾报警控制器（联动型）（以下简称LD128EⅡ）是我公司最新研制成功的二总线智能化控制器。
它可以联接我公司生产的LD3000E系列智能探测器和LD6800E系列总线联动模块。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
LD128K(L)火灾报警控制器使用说明书一、系统介绍JB-QB/LD128K(L)（联动型）火灾报警控制器（以下简称LD128K(L)）是智能化的二总线火灾自动报警设备，它主要针对小型消防工程项目而设计，集火灾报警及联动控制于一体，系统功能强大而结构紧凑，总线设计可减少工程布线及方便工程安装调试，它具有全中文打印及RS485、232通信接口。
LD128K(L)采用全液晶中文显示，并配发光二极管指示系统关键状态信息。
液晶的使用使用户能方便快捷地查询系统火警信息及系统工作状态，它的全中文及菜单功能使用户不必花费大量的时间来学习系统的操作方法，只要查询菜单就能进行操作。
系统在显示故障、火警和联动信息时，可根据用户的要求显示实际的房间号和联动设备名称，联动逻辑表达式也可直接从键盘输入，现场二次编程无需任何输入设备，全部操作皆从按键输入，无需任何专业人员即可进行编程，特别适合甲方和安装工程公司人员现场调试操作。
LD128K(L)是二总线单回路，联动模块和探测器混接于同一回路，报警容量为16-128点，联动容量为4-31个双动作输入输出模块，即8—62台联动设备。
当回路报警点和联动模块总数超过64点需加总线驱动器，以增加系统可靠性和抗干扰能力。
LD128K(L)关键状态用发光二极管指示，各功能如下：主电指示（绿）：主电正常时灯亮，断电时灯灭；备电指示（绿）：备电正常时灯亮，断电、欠压或短路时灯灭；消音指示（黄）：有火警发生或故障发生时，按消音键灯亮；公共火警（红）：首次火警发生时灯亮，并保持到复位信号输入；公共故障（黄）：有故障发生时灯亮，全部故障消除后灯灭；探测器故障（黄）：探测器发生故障时灯亮，模块无故障时灯灭；模块故障（黄）：模块发生故障时灯亮，模块无故障时灯灭；联动请示（红）：联动逻辑关系满足时灯亮，并保持到复位信号输入；联动自动（黄）：联动命令处于自动时灯亮，全部联动命令处于手动状态时灯灭；LD128K(L)采用贴膜按键，所有操作命令皆从键盘操作，各功能如下：“空白”键：位于最左上侧，是复用键，相当于系统机上“shift”键，主要用于其它各键复用，说明书所指复用键即为“空白”键；“F1~F3”键：多功能键，随液晶菜单不同功能不同；“ ”键：回车键，也即确认键；“←”、“→”键：用于液晶上下翻屏；“消音”键：用于系统消音；“自检”键：用于系统自检；“复位”键：用于系统复位；“背光”键：功能保留，暂不用；“打印”键：用于中文打印机；“设置”键：用于系统功能设置；“启动”键：用于启动已满足逻辑但处于手动状态的联动设备；“强制”键：用于启动逻辑未满足但需强制启动的设备；“停止”键：用于关断已启动的联动设备；“ESC”键：用于菜单操作时返回上级菜单，当故障或火警弹出菜单出现时，“ESC”键用于返回被弹出菜单覆盖的菜单。
二、系统设置LD128K(L)系统设置主要是对系统进行设置，包括：系统时间设置、系统硬件设置、探测器设置、房间号设置、联动模块设置、联动设备设置、联动命令延时和自动设置、逻辑编程和区域显示器设置。
以下逐一介绍：§2.1系统时间设置LD128K(L)系统自带硬件实时时钟，系统掉电后时钟能继续计时，上电后无需重新设置时钟，当时钟出现误差需调整时，具体操作如下：反复按“设置”键，直至液晶上显示为“时间设置”字样，然后按回车键，并输入密码，密码正确后显示如上面菜单，密码错误则返回封面菜单。
其中小时处（即数字“10”反显，用“F1”键进行切换，依次反显时、分、秒、年、月、日，用“F2”键进行反显处时间修改，每按一次“F2”键，反显处数字增一。
§2.2系统密码系统的各项采用软件密码操作，密码为：“复用+设置”、“复用+背光”、“复用+消音”，然后按“ ”键。
§2.3联动命令自动设置联动命令自动设置用于设置需自动发出嫌动命令的场合。
联动逻辑满足后无需监控操作即可自动发出联动命令。
反复按“设置”键直至液晶上显示“联动命令自动设置”字样，其上的数字指示系统处于自动状态的联动命令总数。
§2.4打印设置按“打印”键，液晶上将显示打印菜单，若液晶右下侧无“ON”，表示打印机关闭，若显示“ON”，表示允许打印。
同时按复用键和打印键，用于切换打印机关闭和开启状态。
§2.5系统自检、消音、复位和背光按“自检”键，系统进行自检，所有指示灯全亮，报火警声，液晶显示“正在自检”字样。
5秒后系统自动恢复自检前状态。
按“消音”键，系统消音，消音指示灯点亮。
下次火警和故障发生时，声音能再次响起，消音指示灯灭。
液晶背光在无火警、故障和无按键操作时会自动熄灭。
当火警、故障发生时或有按键操作时，背光自动点亮。
按“复位键”，系统复位。
三、系统故障查询及处理§3.1探测器故障查询反复按“故障查询”直至液晶显示“探测器故障（002）”，其后的数字代表探测器故障总数为2个，然后按“↵”键，液晶显示为：其中“018”表示探测器编码地址，“多功能厅”为二次编程地址。
用“→”键下翻一屏，用“←”键上翻一屏。
同时按“复用”和“→”键下翻十屏，同时按“复用“和“→”键上翻十屏。
§3.2电源故障查询反复按“故障查询”键，直至液晶显示“电源故障（001）”，其后数字代表电源故障总数为1个，然后按“↵”键，液晶显示“备电故障”或“电源故障”。
§3.3回路故障查询LD128K(L)系统不检测回路故障，如果总线出现断线或短路，则断线或短路部分探测器和模块将全部报故障，由此来判别回路断线或短路故障。
§3.4模块故障查询反复按“故障查询”键，直至液晶显示“模块故障（003）”，其后的数字代表模块故障总数为3个，然后按“↵”键，液晶显示为：“030”表示编码为30的模块发生故障，其控制的设备为消防泵。
用“→”键下翻一屏，用“←”上翻一屏。
同时按“复用”和“→”键下翻十屏，同时按“复用”和“←”键，上翻十屏。
§3.5其他故障查询反复按“故障查询”键，若液晶显示为：表示区显01、02号发生故障。
若液晶显示“通讯故障”表示通讯出现故障。
若液晶显示“打印故障”表示打印机出现故障。
四、火警信息查询§4.1.首次火警查询反复按“火警查询”键，直至液晶显示“第一火警点（火）”字样，其中（火）表示有火警，若为（无）表示无火警。
若有火警，按“↵”键，则液晶显示为：表示第一火警点为“一层走廊”，探测器编码为003，发生火警时间为10月28日10日时03分50秒。
§4.2火警信息查询反复按火警查询键，直至液晶显示“火警信息（008）“字样，其后的数字表示火警总数。
按回车键则显示具体的火警地址：表示编码地址为004的探测器发生火警，二次编程地址为一层值班室。
火警时间为10月28日10时07分10秒。
用“→”键下翻一屏，用“←”键上翻一屏。
同时按“复用”和“→”键下翻十屏，同时按“复用“和“←”键上翻十屏。
五、联动信息查询及联动命令执行按“联动”键，液晶显示“联动信息”，然后按回车键并输入密码，液晶显示：表示模块编码地址为“01”的“1”次命令，控制设备为消防泵。
“请有”表示联动逻辑已满足，已产生请求，若为“请无”表示联动逻辑未满足，无请求。
“未发”表示联动命令未发出，若为“已发”表示联动命令已发出。
“未返”表示联动应答未返回，若为“已返”表示应答已返回。
当“请有”时可按“启动”键，可以启动联动命令，同时显示“已发”。
当“请无”时，按“启动”键不能发出联动命令，因为逻辑条件不满足条件；若需启动联动设备，可以按“强制”键强制启动联动设备，这时也将显示“已发”。
命令发出后若联动设备确实动作，应答信号返回后液晶将显示“已返”字样。
如果该模块的该次命令已设置成自动状态，只要逻辑满足，即“请有”，则无需手动发出命令，系统会自动发出命令。
如果此模块此次命令设置成延时启动，则联动命令发出后30秒联动模块才能动作。
按“停止”键，将停止已发出的联动命令，正在延时阶段的命令也将停止。
按“→”键可选择下一个联动命令，按“←”键选择上一个联动命令同时按“复用“和“→”键下翻十屏，同时按“复用”和“←”键上翻十屏。
六、打印功能LD128K(L)系列可配接微型中文打印机，全中文打印。
按“打印”键，液晶上依次显示为：若要打印相应信息，按“ ”键即可。
若控制器不能打印，请按“打印”键，再按“复用+打印”键，使液晶显示“ON”，表示打印已打开，若无“ON”表示打印已关闭。
若控制器不带打印机，请关闭打印，否则，发生火警时系统因检测不到打印机而出现复位现象。
七、通讯功能LD128K(L)带RS485接口，可以与LD128K（Q）、LD128K（H）、LD128KX、总线电话以及CRT进行通讯。
但是标准配置不带通讯程序，若需要配置CRT或与其它楼宇设备连接，请在合同中注明。
附录1：多线联动设置：1．先在K（L）控制器上添加9800联动控制盘。
9800带6路继电器直接输出，此6路输出映像为29号，30号，31号模块。
其与联动模块的逻辑和手/自动的映像关系为下表：2．首先需要将上述映像的模块相应的动作打开。
3．要设置此六路继电器的逻辑关系直接在上述模块地址下输入逻辑即可。
继电器控制的手动/自动状态也由与其相对应的模块动作的手自动状态决定。
各回路最大启动电流50毫安。
4．9800联动控制盘不能直接驱动现场设备，所以需在现场配接现场转接模块或继电器，以实现大功率现场电源的提供和交直流电源转换的功能。
5．9800联动控制盘对六路继电器的输出线具有短路和断路检测功能。
6．9800联动控制盘在出厂时已在输出端子上配接了终端电阻，实际使用时应将所用到的继电器输出回路上的终端电阻去掉，以接相应的负载模块或继电器。
附录2：接线端子图：1．继电器起停禁止/允许设置：将禁止/允许锁打到允许，继电器可以启动；打到禁止，继电器不能启动。
2．继电器起停操作：禁止/允许锁打到允许时，直接按下面膜上的启动停止键即可操作继电器起停。
也可以通过逻辑关系来设置自动启动。
