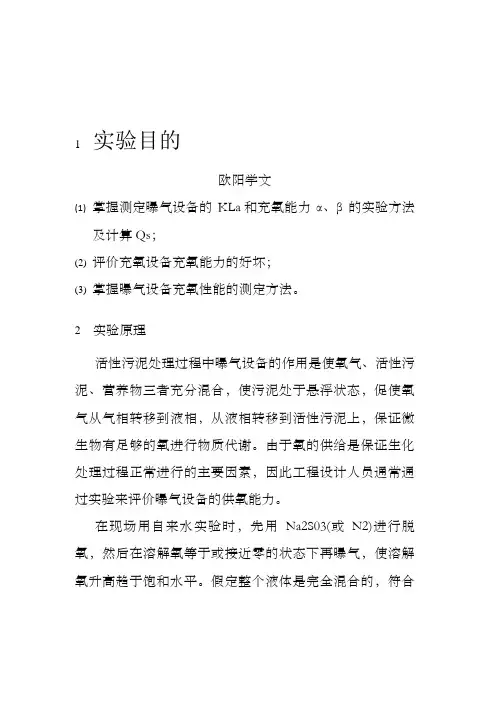

1实验目的
(1)掌握测定曝气设备的K La和充氧能力α、β 的实验方法及计算Q s;
(2)评价充氧设备充氧能力的好坏;
(3)掌握曝气设备充氧性能的测定方法。
2实验原理
活性污泥处理过程中曝气设备的作用是使氧气、活性污泥、营养物三者充分混合,使污泥处于悬浮状态,促使氧气从气相转移到液相,从液相转移到活性污泥上,保证微生物有足够的氧进行物质代谢。由于氧的供给是保证生化处理过程正常进行的主要因素,因此工程设计人员通常通过实验来评价曝气设备的供氧能力。
在现场用自来水实验时,先用Na2S03(或N2)进行脱氧,然后在溶解氧等于或接近零的状态下再曝气,使溶解氧升高趋于饱和水平。假定整个液体是完全混合的,符合一级反应此时水中溶解氧的变化可以用以下式子表示:
式中:d C/d t——氧转移速率,mg/(L·h);
K La——氧的总传递系数,L/h;
C s——实验室的温度和压力下,自来水的溶解氧饱和浓度,mg/L;
C——相应某一时刻t的溶解氧浓度,mg/L。
将上式积分,得
常数
由于溶解氧饱和浓度、温度、污水性质和混乱程度等因素影响氧的传递速率,因此应进行温度、压力校正,并测定校正废水性质影响的修正系数α、β。所采用的公式如下:
校正实验
标准大气压实验时的大气压
废水的
自来水的
废水的
自来水的
充氧能力为
校正3实验内容
3.1实验设备与试剂
(1)溶解氧测定仪
(2)空压机。
(3)曝气筒。
(4)搅拌器。
(5)秒表。
(6)分析天平
(7)烧杯。
(8)亚硫酸钠(Na2S03)
(9)氯化钴(CoCl2·6H20)。
3.2实验装置
实验装置如图3-1所示。
图3-1 曝气设备充氧能力实验装置简图
3.3实验步骤
(1)向曝气筒内注入20L自来水,测定水样体积V(L)和水温t (℃);
(2)由实验测出水样溶解氧饱和值C s,并根据C s和V 求投药量,然后投药脱
氧;
a)脱氧剂亚硫酸钠(Na2S03)的用量计算。在自来水中加入Na2S03还原剂来
还原水中的溶解氧。
相对分子质量之比为:
故Na2S03理论用量为水中溶解氧的8倍。而水中有部分杂质会消耗亚硫酸钠,故实际用量为理论用量的1.5倍。
所以实验投加的Na2S03投加量为
式中:W——亚硫酸钠投加量,g;
C s——实验时水温条件下水中饱和溶解氧值,mg/L;
V——水样体积,m3;
b)根据水样体积V 确定催化剂(钴盐)的投加量。
经验证明,清水中有效钴离子浓度约0.4mg/L 为好,一般使用氯化钴
(CoCl2·6H20)。因为:
所以单位水样投加钴盐量为:
CoCl2·6H20 0.4×4.0 = 1.6 g/m3
本实验所需投加钴盐为
CoCl2·6H20 1.6 V(g)
式中:V——水样体积,m3
c)将Na2S03用煮沸过的常温水化开,均匀倒入曝气筒内,溶解的钴盐倒入
水中,并开动循环水泵,小流量轻微搅动使其混合(开始计时),进行脱
氧。搅拌均匀后(时间t0),测定脱氧水中溶解氧量C0,连续曝气t 后,
溶解氧升高至C t。每隔溶解氧浓度升高0.01,记录一次所用时间(直到
溶解氧值达到饱和为止)。
(3)当清水脱氧至零时,提高叶轮转速进行曝气,并计时。每隔0.5min测定一次
溶解氧值(用碘量法每隔1min 测定一次),知道溶解氧值达到饱和为止。4数据记录与整理
水温:28 ℃水样体积:0.018 m3
饱和溶解氧浓度C s:8.00 mg/L 亚硫酸钠用量:1.8 g
氯化钴用量:0.0288 g
表4-1 曝气设备充氧能力实验数据记录
5数据处理与分析
5.1公式法求解K La值
公式:
式中:
K La——氧的总传递系数,L/min;
C s——实验室的温度和压力下,自来水的溶解氧饱和度,mg/L;
C t——相应某一时刻t 的溶解氧浓度,mg/L;
t0——脱氧使用时间,min;
t ——开循环水泵后的时间,min。
实验中,t-t0的值对应表4-1 中的t 值,C0对应时间t=0 时的C t = 0.53mg/L。将已知值代入公式中求出K La,计算结果如表5-1所示。
表5-1 公式法K La计算结果
由上表可以看出,运用公式法计算出来的K La值总体上不断增大,且有较大的增幅,无论采用取平均值或者中间值等方法确定K La值都会存在较大误差,都无法很好表征曝气设备的充氧性能,因此使用公式法求解K La值不适用于本实验。
5.2线性回归法求解K La值
5.2.1ln(C s - C t) - t关系曲线的绘制
由公式“常数” 可知,作ln(C s - C t) 和t 的关系曲线,其斜率即为K La值。
于是,对ln(C s - C t)进行计算,结果如表5-2所示。根据计算结果以t为横坐标、ln(C s - C t)为纵坐标,绘制ln(C s - C t) 和t 的关系曲线如图5-1所示。
表5-2 ln(C s - C t)计算结果
图5-1 ln(C s - C t) - t关系曲线
由上图可以观察到,在曝气充氧的整个过程中,随着时间的增长,ln(C s - C t)总体呈下降趋势。①在曝气充氧的初始阶段,循环水泵处于启动初期,液体水还没有完全处于湍流状态,充氧系统未达到稳定,故出现ln(C s - C t)值短暂的上下波动情况,但波动幅度不大;同时,此阶段的曲线斜率较小,水中溶解氧量没有明显增加,这是因为曝气前加入水样中的脱氧剂是过量的,剩余的脱氧剂会与曝气时溶解到水样中的氧气反应,不断地消耗溶解氧。②随着曝气充氧的进行,剩余的脱氧剂逐渐被反应完,水中的溶解氧不再被消耗,溶解氧量稳定增大。③当曝气充氧进入到最后阶段,由于水中溶解氧量趋近饱和,增长速率逐步减慢,即曲线斜率越来越小。综上所述,曝气充氧系统稳定阶段的斜率才真正对应本次实验的K La值。
