2024年中考物理复习专题：特殊的方法测电阻

(2)用测量所得的物理量和已知量符号表示出待测电阻Rx＝
⁠
；

⁠
。
2.现有一个电压表和一个已知阻值的电阻R0，电源电压未知，小梦设
计了如图所示的电路测量定值电阻的阻值。请在横线上将实验步骤
补充完整。
(1)闭合S、断开S1，用电压表测出待测电阻Rx两端的电压为U1；
(2) 闭合开关S、S1
案，电路如图所示。定值电阻R0阻值已知，电源电压未知且恒
定不变。测量步骤如下：
(1)只闭合开关S1时，电流表读数为I1；
(2)当开关S1、S2都闭合时，电流表读数为I2；
(3)待测电阻Rx＝
表示)。

－R0

(用已知和测出的物理量R0、I1、I2
7.在只有下列实验器材的前提下测出未知定值电阻Rx的阻值。实验器
材：电阻Rx、电源(电压恒定但未知)、滑动变阻器(已知最大阻值为
R0)、电流表、开关、导线若干。小张同学设计如图所示的电路，用
以下步骤测Rx的阻值：
(1)闭合开关S，移动滑片P到B端，记下电流表示数I1；
(2)移动滑片P至 A
端，记下电流表示数I2(I2未超过电流表的量程)
(3)写出Rx的表达式：Rx＝
⁠
，使电压表的示数仍为U1；
⁠
(4)记录此时电阻箱的示数R0，则待测电阻的阻值Rx＝ R0 ；
⁠
(5)本实验采用的研究方法是
等效替代法。
⁠
感谢观看

−
(用字母R0、I1、I2表示)。
特殊的方法测电阻：等效替代法测电阻
8. 小红想测量小灯泡的阻值，但发现电压表已损坏，于是找来一
个电阻箱，设计如图1所示电路。操作如下：将待测的小灯泡接入

九年级物理特殊法测电阻专题拓展

专题21 特殊法测电阻题型一单安法测电阻1．小潭同学做测量电阻实验时，设计了图的电路，用来测量接入1、2两点间导体的电阻，已知电源电压为6V。

（1）将1、2两点直接连接，电流表示数刚好达到最大测量值，则电阻R为________Ω；（2）把待测电阻Rx接入1、2两点之间，此时电流表读数为0.2A，则Rx的阻值是______Ω。

2．学习了欧姆定律之后，老师请同学设计一个测未知电阻Rx的电路，其中一个同学设计的电路如图所示，R0为已知阻值的电阻，当S闭合，S1断开时，电流表读数为I；当S、S1都闭合时，电流表读数为I1（1）请写出R x的表达式；（2）请任选器材，设计一种不同于该组同学设计的测量电路，画出电路图；（3）比较两个电路图，说一说你设计的电路图的优缺点。

3．小明同学设计了“探究电流与电阻的关系”的实验，器材如下：电源电压恒为6V，五个定值电阻R分别为：5Ω、10Ω、15Ω、20Ω及25Ω，标有“R M 1A”的滑动变阻器最大阻值R M标识不清，还有符合测量要求的电压表和电流表各1只，开关1只，导线若干。

（1）请根据实验需要将图甲所示实物电路连接完整，并使滑动变阻滑片P目前位置处于最大阻值状态（要求：导线不允许交叉）；______（2）小明分别将定值电阻5Ω，10Ω，15Ω连入电路，由三组数据绘制出I﹣R图像如图乙所示。

由图像得出的结论是：电压一定时，通过导体的电流与导体的电阻成______；（3）为了验证上述结论，小明继续实验：当接入20Ω后，滑动变阻滑片P移到最大位置仍不能达到控制的电压，此时电流表读数是0.15A，则滑动变阻器的最大阻值R M=______Ω，为了能够完成5次完整探究，小明可以将______（选填“5Ω”或“10Ω”、“15Ω”）和滑动变阻器______联起来；（4）为测量R x阻值，小明改装了实验电路（图丙），电源电压不变，定值电阻R1已知。

实验步骤如下：①闭合开关S，断开开关S1，记录电流表示数I1；①闭合开关S 和S1，记录电流表示数I2；①通过分析，图丙中（1）和（2）两个实验电路______能达到测量目的。

九年级物理特殊方法测量电阻、电功率(专题)

特殊方法测量电阻、电功率一、无滑动变阻器的实验设计1．某同学在没有电流表的情况下，利用电压表和已知阻值的定值电阻R0，测量未知电阻Rx阻值，图8中可实现测量R阻值的正确电路图是2.某同学在没有电压表的情况下，利用电流表和已知阻值的定值电阻R0，测量未知电阻Rx阻值，如图中可实现测量Rx阻值的正确电路图是（）3.某同学在没有电压表的情况下，只利用电流表和已知阻值的定值电阻R0，测量未知电阻Rx阻值，图中可实现测量Rx阻值的正确电路图是（）4.如图所示，几个同学在只有电流表或电压表时，利用一个已知阻值的电阻R0设计了四个测未知电阻Rx的电路，其中不可行的是（）5．给你以下器材：一个电源（其电压未知），导线若干，两个开关、一块电流表、一个待测电阻Rx，一个已知电阻值的定值电阻R0，请你设计一个能测出Rx电阻值的电路。

要求：电路连接好后，电路元件和电流表的位置不得再移动。

（1）在方框内画出你所设计的电路图：（2）简要写出实验操作步骤：（3）写出待测电阻的表达式：Rx=______。

6．现在手头有两个定值电阻R1和R2 ，它们的阻值分别为10 Ω和30 Ω，一个电压大约为15 V的电源，一个量程只有0～0.6 A的电流表，开关若干。

请利用上述器材，设计一种最精确的方法测量出阻值约为20 Ω左右的待测电阻Rx阻值。

要求：（1）画出电路图（可以重复组合电路）；（2）写出实验步骤；（3）写出待测电阻Rx的表达式（用已知量和测量量表示）。

7.某同学要测出一个电压约为40V的电压电压（电压保持不变），可供选用的器材如下：待测电源；一块电压表（量程0-15V）;四个阻值已知的电阻，分别为R1(100Ω)、R2(150Ω)、R3(200Ω)、和R4(4kΩ)；一个开关及若干导线，请合理选择器材，设计一个实验精确测出电压电压。

要求：（1）画出实验电路图（2）写出实验步骤及所需测量的物理量（3）写出电源电压的表达式（用已知量和测量量表示）8.现有一个阻值为 20 Ω的定值电阻 R0，一个电压约为 15 V 的电源，一个量程为 0～1 A 的电流表，一个单刀双掷开关及导线若干。

(完整版)(教师版)电阻的特殊测量方法

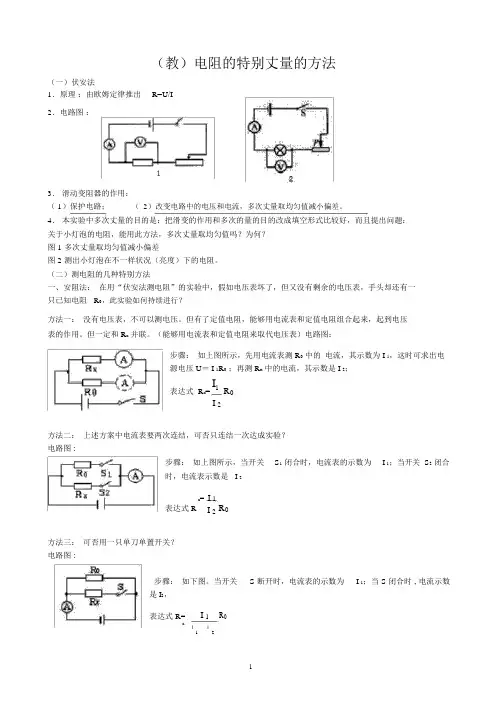

（教）电阻的特别丈量的方法（一）伏安法1．原理：由欧姆定律推出R=U/I2．电路图：3．滑动变阻器的作用：（ 1）保护电路；（2）改变电路中的电压和电流，多次丈量取均匀值减小偏差。

4．本实验中多次丈量的目的是：把滑变的作用和多次的量的目的改成填空形式比较好，而且提出问题：关于小灯泡的电阻，能用此方法，多次丈量取均匀值吗？为何？图 1 多次丈量取均匀值减小偏差图 2 测出小灯泡在不一样状况（亮度）下的电阻。

（二）测电阻的几种特别方法一、安阻法：在用“伏安法测电阻”的实验中，假如电压表坏了，但又没有剩余的电压表，手头却还有一只已知电阻R0，此实验如何持续进行？方法一：没有电压表，不可以测电压。

但有了定值电阻，能够用电流表和定值电阻组合起来，起到电压表的作用。

但一定和 R x并联。

（能够用电流表和定值电阻来取代电压表）电路图：步骤：如上图所示，先用电流表测 R0中的电流，其示数为 I 1，这时可求出电源电压 U＝ I 1R0；再测 R x中的电流，其示数是 I 2；表达式 R x=I1R0 I 2方法二：上述方案中电流表要两次连结，可否只连结一次达成实验？电路图 :步骤：如上图所示，当开关S1闭合时，电流表的示数为I 1；当开关 S2闭合时，电流表示数是 I 2x=I 1R0表达式 R I 2方法三：可否用一只单刀单置开关？电路图 :步骤：如下图。

当开关S 断开时，电流表的示数为I 1；当 S闭合时 , 电流示数是I2，表达式 R=I 1R0xΙΙ12方法四：可否将 R0、 Rx 串连起来丈量？电路图：步骤：如下图，当开关 S 闭合时，电流表的示数为 I 1；当 S 断开时， R0和Rx 串连，电流表示数是 I 2；表达式 R x=I2R0ΙΙ12方法五：可否用一只滑动变阻器取代上题中的R0电路图 :步骤：如下图，滑动变阻器的的最大值为R0，当滑动变阻器的滑片在最左侧时，电流表的示数为I 1；当滑动变阻器的滑片在最右侧时，电流表的示数为I 2表达式 R x=I 2R0Ι Ι12二、伏阻法：在用“伏安法测电阻”的实验中，假如电流表坏了，但又没有剩余的电流表，手实却还有一只已知电阻 R0，此实验如何持续进行？学生应当能够依据上一方法解决下边问题，因此能够让学生设计电路图（用电压表和定值电阻取代电流表）方法一电流表，不可以测电流。

初中物理测电阻的特殊方法

初中物理测电阻的特殊方法第一种安安法1、器材：电流表两个，开关S一个，定值电阻（或电阻箱，或最大阻值已知的滑动变阻器）R02、电路图：3、步骤：①图：第一，闭合开关S，分别读出电流表A1、A2的示数I0、I x；第二，根据I=U/R算出R x= I0R0/I x②图：第一，闭合开关S，分别读出电流表A1、A2的示数I0、I；第二，根据I=U/R算出 R x=I0R0/(I-I0)③图：第一，闭合开关S，分别读出电流表A1、A2的示数I、I x；第二，根据I=U/R算出R x= (I-I0)R0/ I x第二种安阻法1、器材：电流表一个，开关S一至三个，定值电阻（或电阻箱，或最大阻值已知的滑动变阻器）R02、电路图：3、步骤：④图：第一，闭合开关S、S1，读出电流表A的示数I0；第二,闭合开关S、S2，读出电流表A的示数I x，第三、根据I=U/R算出R x=I0R0/I x⑤图：第一，闭合开关S，读出电流表A的示数I x；第二,闭合开关S、S1，读出电流表A的示数I，第三、根据I=U/R算出R x=(I –I x)R0/I x⑥图：第一，闭合开关S，读出电流表A的示数I0；第二,闭合开关S、S1，读出电流表A的示数I，第三、根据I=U/R算出R X= I0R0/(I –I0)⑦图：第一，开关S接a，读出电流表A的示数I0；第二,开关S接b，读出电流表A的示数I x，第三、根据I=U/R算出R x= I0R0/I x⑧图：第一，闭合开关S1，读出电流表A的示数I0和电阻箱的示数R0；第二,闭合开关S2，读出电流表A的示数I x，第三、根据I=U/R 算出R x= I0R0/I x⑨图：第一，开关S接a，读出电流表A的示数I0和电阻箱的示数R0；第二,开关S接b，读出电流表A的示数I x，第三、根据I=U/R算出R x= I0R0/I x⑩图：第一、闭合开关S，滑片P在最左端，读出电流表A的示数I,第二、滑片P在最右端，读出电流表A的示数I0，第三、根据I=U/R 算出R X=I0R0/(I-I0)⑾图：第一、闭合开关S，滑片P在最右端，读出电流表A的示数I0,第二、闭合开关S1，读出电流表A的示数I,第三、根据I=U/R算出R X=I0R0/(I-I0)第三种伏伏法1、器材：电压表两个，开关一个，定值电阻（或电阻箱，或最大阻值已知的滑动变阻器）R02、电路图：3、步骤：①图：第一、闭合开关S，读出电压表V1、V2的示数U0、U X，第二、根据I=U/R算出R X的阻值：R X=U X R0/U0②图：第一、闭合开关S，读出电压表V1、V2的示数U、U0，第二、根据I=U/R算出R X的阻值：R X=(U-U0)R0/U0③图：第一、闭合开关S，读出电压表V1、V2的示数U、U X，第二、根据I=U/R算出R X的阻值：R X= U X R0/ (U-U X)第四种伏阻法1、器材：电压表一个，开关1、2个，定值电阻（或电阻箱，或最大阻值已知的滑动变阻器）R02、电路图3、步骤：④图：第一，闭合开关S，读出电压表V的示数U0；第二,闭合开关S、S1，读出电压表V的示数U，第三、根据I=U/R算出R X=( U-U0)R0/U0⑤图：第一，闭合开关S，读出电压表V的示数U X；第二,闭合开关S、S1，读出电压表V的示数U，第三、根据I=U/R算出R X=U X R0/(U-U X)⑥图：第一，开关S接a，读出电压表V的示数U；第二,开关S接b，读出电压表V的示数U0，第三、根据I=U/R算出R X= (U-U0)R0/U0⑦图：方法一：第一，开关S接b，读出电压表V的示数U；第二,开关S接a，调电阻箱，读出电压表V的示数U0和电阻箱的示数R0，第三、根据I=U/R算出R X= (U-U0)R0/U0方法二：第一，开关S接b，读出电压表V的示数U；第二,开关S接a，调电阻箱，使电压表V的示数为U/2，,读出电阻箱的示数R0，第三、算出R X=R0。

初中物理知识点专项专题18 电阻的特殊测量方法(解析版)

专题18 电阻的特殊测量方法类型一利用电压表和已知电阻R0测量未知电阻Rx1．在用伏安法测未知电阻R x时，如果缺少电流表或电压表，可以通过增加一个定值电阻R1和开关来解决，下面的四种方案中哪一个是错误的（）A．B．C．D．【解析】A、当开关S1、S2闭合时，R1被短路，电压表的示数等于电源电压；再断开开关S2时，电压表测量R x两端的电压，则可计算出R1两端的电压，即可计算出电路中的电流，从而可计算出被测电阻的阻值，A能测出，不符合题意；B、电压表串联在电路中，其示数始终等于电源电压，不可知被测电阻的电压和电流，不能测出其阻值，B符合题意；C、只闭合S2可测出通过被测电阻的电流，两个开关都闭合，可测出干路电流，则可计算出R1的电流，由U＝IR可得R1两端的电压，根据并联电路各支路两端电压相等的关系可得被测电阻两端的电压，从而计算出待测电阻的阻值，故C能测出，不符合题意；D、当S1闭合，S2断开时，电流表测出通过R1的电流，由U＝IR可计算出电源电压；当两开关都闭合时，两电阻并联，电流表测干路电流，则可根据并联电路的电流规律计算出通过R x的电流，从而计算出R x的阻值，故D能测出，不符合题意。

故选：B。

2．某同学利用如图所示的电路来测量一未知电阻R x。

（1）请用笔画线代替导线，将如图甲中实物电路连接完整；（2）闭合开关后，当滑动电阻器的滑片向左移动到某一位置时，电压表的示数为 1.2V，电流表的示数如图乙所示，则I＝A，R x＝Ω；（3）该同学又设计了如图丙所示的测量电路，同样可以测量未知电阻R x，其中R0是定值电阻，请在空格内把实验步骤补充完整。

①闭合S、S1，用电压表测出电源的电压为U；②，用电压表测出待测电阻R x两端的电压为U1；③请用测量值U和U1，已知量R0来表示R x＝。

【解析】（1）闭合开关前，滑动变阻器的滑片应置于最大值处，本实验中滑动变阻器应串联入电路中，所以滑动变阻器的右下接线柱与开关的右接线柱相连即可，如下图所示：（2）由图乙可知，电流表的量程为0～0.6A，分度值为0.02A，则I＝0.3A，由I＝可得，R x＝＝＝4Ω；（3）实验步骤：①闭合开关S、S1，用电压表测出电源的电压U；②闭合开关S、断开S1，用电压表测出待测电阻R x两端的电压为U1；③因串联电路中总电压等于各分电压之和，所以，R0两端的电压：U0＝U﹣U x＝U﹣U1，因串联电路中各处的电流相等，所以，I＝＝，即＝，解得：R x＝。

专题11 特殊方法测电阻(原卷版)-2023-2024学学年九年级物理全一册

2023-2024学年九年级物理全一册学优生期中期末复习难点题型专项突破（人教版）专题11 特殊方法测电阻类型一：缺少电流表1．（2023•娄底中考）小明同学想测量某一未知定值电阻的阻值，用到的器材有：电源、电流表、电压表、滑动变阻器、待测电阻R x、开关各1个，导线若干。

（1）连接电路过程中，为保护电路，开关要；闭合开关前，应将滑动变阻器的滑片移至（选填“A”或“B”）端。

（2）闭合开关后，发现电压表无示数，电流表有示数，原因可能是。

（3）若在实验时电流表短接，已知滑动变阻器的最大阻值为R0，也能测出R x的阻值。

具体操作是：将滑动变阻器调到最大阻值，闭合开关，读出电压表的示数为U1，再将滑动变阻器调到最小阻值，读出电压表的示数为U2，待测电阻R x＝。

（用U1、U2、R0表示）。

2．（2023•苏州中考）小明选取了两根长度相等材料不同的合金丝a和b，连接成图甲电路。

M为合金丝b的左端点，N为合金丝a的右端点，Q为在合金丝上可移动的触点。

闭合开关，将滑动变阻器滑片移至适当位置后，移动Q，发现电流表指针保持图乙所示位置不动，电压表读数U随QN之间的距离x的变化如图丙所示。

（1）电流表示数为A。

（2）合金丝a的长度为cm，其阻值为Ω。

合金丝b两端电压为V。

（3）小明再利用合金丝a和其他器材测量一个未知电阻R x的阻值，电路如图丁所示。

①请在图戊中用笔画线代替导线帮他完成电路连接。

②电路连接好后，闭合开关S、S1，发现电压表无示数，检查发现是由于滑动变阻器出现（断路/短路）。

③排除故障后，先闭合开关S和S1，移动滑动变阻器滑片至适当位置，读出电压表示数U1；再断开S1，闭合S2，读出此时电压表示数U2，则待测电阻阻值为（合金丝a的电阻用R a表示）。

④若在步骤③中，小明在测量U2时，将S2闭合前，忘记断开S1，仍用原方法算出的待测电阻阻值（大于/等于/小于）真实值。

3．（2023•山西中考）小伟在“测量定值电阻的阻值”的实验中（电源电压U保持不变，滑动变阻器的最大阻值为R0）。

特殊方法测电阻及答案

2、特殊方法测电阻及答案一、双安法1．(11门1)小乐想利用两块电流表和阻值已知的电阻R 0测量电阻R X 的阻值。

小乐选择了满足实验要求的电源、电流表A 1和A 2，并连接了部分实验电路，如图22所示。

（1）请你帮助小乐完成图22所示的实验电路的连接。

（2）电流表A 1的示数用I 1表示，电流表A 2的示数用I 2表示，请用I 1、I 2和R 0表示R X 。

R X = 。

二、双伏法1．(10朝一)小阳想利用两块电压表和阻值已知的电阻R 0测量电阻R x 的阻值．他选择了满足实验要求的电源、电压表V 1和V 2，并连接了部分电路如图23所示．(2分) ， (1)请你用笔画线帮助小阳完成图23所示的实验电路的连接．(2)电压表V 1的示数用U 1表示，电压表V 2的示数用U 2表示，请用U 1、U 2和R 0表示R x ，则R x = ．三、伏阻法1．（10密二）实验桌上提供了电压表一块，已知阻值的定值电阻R 0一只，滑动变阻器一个，电源一个，开关一个，导线适量。

小英用提供的器材测量2.5V 小灯泡正常发光时的电阻。

她连接的实验电路如图所示。

请你完成下列实验步骤。

（3分）（1）闭合开关，移动滑动变阻器的滑片使电压表示数为 V 。

（2）断开开关，取下电压表，将电压表与并联。

（3）保持滑动变阻器的滑片位置不动，闭合开关，电压表示数为U 0。

（4）小灯泡正常发光时电阻的表达式图22第35题图图20是：。

2．(短路法)(10西一)物理小组活动时，老师要求大家试着用一块电压表和阻值为R 0的定值电阻等器材，通过实验测算出待测电阻的电阻值R X 。

图24所示为小利所连接的部分电路。

⑴电路中还缺少一根导线，请你帮助小利完成电路的连接，并画出实验电路图。

⑵正确连接电路后，只闭合开关S 1时，电压表的示数为U 1；开关S 1、S 2都闭合时，电压表的示数为U 2。

如果电源两端电压恒定不变，则R X ＝________。

(新)人教版物理九年级《第2课时特殊方法测电阻》公开课(教案)

第2课时特殊方法测电阻知识目标知识要点课标要求 1．伏阻法测量电阻会设计电路，利用安阻法测量未知阻值的电阻 2．安阻法测量电阻会设计电路，利用安阻法测量未知阻值的电阻教学过程问题导入小红准备测一只未知电阻〔R x =5～10Ω〕的阻值，手边有以下器材：电池组、电压表、电流表、开关、R 0=15Ω的定值电阻、最大阻值为20Ω的滑动变阻器和几根导线．当她准备实验时，发现电流表已经损坏，但一时又找不到新的电流表替代，小红顿时犯了愁，不知所措？怎么办？从学生的迷惑中导入新课。

合作探究探究点一伏阻法测量电阻活动1：针对导课问题，让学生展开讨论，在没有电流表的条件下，如何测量出未知电阻的阻值？设计出电路图？展示课件提示：〔1〕如何获取到未知电阻的电流？〔2〕要想让定值电阻的电流能够替代未知电阻的电流，这两个电阻如何连接比较好？学生总结：〔1〕当给我们一只电压表和一个阻值的电阻R 时，可把电阻和未知电阻串联起来，分别用电压表测量出两者的电压U 1、U 2，再根据公式x x 00U R =R U ，算出未知电阻的阻值。

电路图如下列图。

〔2〕首先将开关S 、S 0闭合，读出电压表的示数，记为U ，断开开关S 0，读出电压表的示数为Ux ，则定值电阻R 0两端的电压为U-Ux ，则通过R 0的电流为00x x U U I I R -==，所以Rx 的电阻为：Rx=00x x x x x xU U U R U U I U U R ==--．探究点二安阻法测量电阻活动1：有了伏阻法的测量，师再进一步的拓宽延伸，在情景导课的问题中，如何损坏的不是电流表，而是电压表，又如何测量？学生讨论交流。

设计出电路图，并分析出未知电阻的表达式。

展示课件提示：〔1〕如何获取到未知电阻的电压？〔2〕要想让定值电阻的电流能够替代未知电阻的电压，这两个电阻如何连接比较好？学生总结：电路图表达式方法一0x 0XI R =R I 方法二0x 0XI R =R I方法三0x 00I R =R I-I 方法四 x 0X I R =R I -I端的电压和通过导体的电流，通过间接计算才能得出导体的电阻大小，这就是间接测量法。

第17章欧姆定律专题特殊法测量电阻 2022-2023学年人教版物理九年级全一册

最大值为R
三、只用一个电流表和一个滑动变阻器，测量未知电阻RX的阻值
已知最大阻值滑片P移至最大阻值B 闭合开关S，电流表示数为I1 电源电压U = I1RX + I1R
三、只用一个电流表和一个滑动变阻器，测量未知电阻RX的阻值
滑片P移至最大阻值B
闭合开关S，电流表示数为I1
电源电压U = I1RX + I1R
17章欧姆定律专题特殊方法测电阻
伏安法测电阻
特殊方法测电阻
只给出一个电表和其他的一些实验器材，我们该如何去测量未知电阻RX的阻值呢？
一、只用一个电压表和一个已知电阻R0，测量未知电阻RX的阻值
伏阻法测电阻
在串联电路中，电流处处相等
一、只用一个电压表和一个已知电阻R0，测量未知电阻RX的阻值伏阻法测电阻
二、只用一个电流表和一个已知电阻R0，测量未知电阻RX的阻值安阻法测电阻
并联方式（1）
二、只用一个电流表和一个已知电阻R0，测量未知电阻RX的阻值安阻法测电阻
并联方式（2）
二、只用一个电流表和一个已知电阻R0，测量未知电阻RX的阻值安阻法测电阻
串联方式
特殊方法测电阻
例1.用如图所示的电路来测量未知电阻Rx的阻值，不考虑电压表内阻的影响，R0阻值已知。
滑片P移至最小阻值A处闭合开关S，电流表示数为U2 电源电压U = U2
电阻箱
五、等效替代法
图（1）
图（2）
五、等效替代法保证滑动变阻器两次接入电路中的电阻相同
图（1）Biblioteka 例1.在“探究电流与电压关系”的实验中，分别用R1、R2两个电阻进行探究，并根据各自的试验数据绘制出如图所示的U﹣I
关系图象，从图中可以看出R1与R2的大小关系是（ A ）

测电阻的特殊方法20种

实验步骤:
Rx
A
Ux Ix
V
（1）测出通过Rx的电流为Ix；
（2）测出Rx两端的电压为Ux；
（3）则Rx=_U_x_/_I_x_。
整理课件
5
思考
前面我们学了用伏安法测电阻，可是在实际电路中有时只有电流表或电压表，又该如何测出待测电阻Rx呢？
整理课件
6
思考
前面我们学了用伏安法测电阻，可是在实际电路中有时只有电流表或电压表，又该如何测出待测电阻Rx呢？
3.讨论改进
U=I0*R0 U=Ix*Rx
整理课件
9
实验改进方案（1）：
整理课件
10
实验改进方案（1）： Rx S1 R0 S2
A
实验步骤: (1)S1合，S2开电流表的示数为I1；（U=I1*Rx）（2） S2合，S1开电流表的示数为I2；（ U=I2*R0 ）
（3）Rx= __I2_*_R__0/_I_1 _
整理课件
17
想一想:
若没有定值电阻R0,有一个最大阻值为R0的滑动变阻器,能否测出待测电阻Rx 呢?（有电流表）
（1）分析讨论（2）电路设计
（3）实验步骤
整理课件
18
1.电路设计 Rx
aP b R0
SA
2.实验步骤: (1)P到a时电流表的示数为Ia; U=Ia*Rx (2)P到b时电流表的示数为Ib; U=Ib*(Rx+R0) (3)则Rx=_I_b_*_R_0_/_(I_a_-_I_b_)_.
I1*R0=(I2-I1)Rx; Rx = I1 *R0/ (I2-I1).
整理课件
15
实验改进方案（3）：
整理课件

九年级物理上册《电阻的测量》知识整理

课后训练
9．伏安法测电阻的实验中，我们用如图所示电路进行测量；测量结果是用电压表读数除以电流表读数来表示，而作为用电器，电压表和电流表是有电阻的，会造成实验误差；
(1)电源接通前，滑动变阻器的滑片应在 ____最__右__端____(填“最左端”“最右端”或“任意位置”)；
课后训练
(2)测量值与真实值相比___偏__小___(填“偏大”“偏小”或“相同”)；
课堂导练
3．(2017•烟台)图甲是利用电流表、电压表测量电阻的实验原理图；图乙是小红连接的实物实验电路图；
(1)依照小红连接的电路，闭合开关，滑动变阻器的滑片向左端移动，请写出你观察到的实验现象；
课堂导练
【点拨】实验电路中，滑动变阻器的滑片向左端移动，变阻器连入电路中的电阻变小，总电阻变小，由欧姆定律得，电路中电流变大，即电流表示数变大；电压表测电源电压，电压表示数不变；【答案】电流表示数变大；电压表示数不变；
(3)Rx＝URV/(IRV－U)
课堂导练
1．伏安法测量电阻的实验中用到的基本仪器是： _电__压__表___、__电__流__表__和滑动变阻器等；用__电__压__表__ 测量导体两端的电压，用__电__流__表__测量流过导体的电流，然后利用公式__R__＝__UI__便可以求出该导体的电阻；
课后训练
6．对于探究电流跟电压的关系和伏安法测电阻这两个实验，下列说法不正确的是( A ) A．它们都是采用控制变量的研究方法 B．实验中的变阻器都可以保护电路，都可以调节电阻两端的电压 C．前者多次测量的目的是分析多组数据，得出电流跟电压的关系 D．后者多次测量的目的是取电阻的平均值，减小误差
(3)如果电压表和电流表的读数分别为U和I，而它们自身电阻分别为RV和RA，则Rx更准确的表达式为 ___R_x_＝__U_R_V_/_(I_R__V－__U__)_；(数学表达式已知字母表示)
