S385设备开通及复用段保护环配置简介:385设备开局和复用段配置一、S385设备开通1、设备加电检查连接情况，没问题后，拔出所有单板，打开电源插箱的空开，等状态正常后将所有单板插入对应槽位。
2、NCP初始化将NCP板上的开关S1置于全ON状态，这时NCP的IP地址为192.192.192.11，把PC 的网卡IP地址设为192.192.192.X（X不能为11），用网线连接PC上的网卡和18＃NCP 上的网口，等本地连接通了以后在运行菜单里面输入命令：Telnet 192.192.192.11进入NCP配置界面，输入命令：d-erase d-将NCP板中的原有数据擦除，再输入命令：d-cfgnet 重新配置NCP的IP地址、子网掩码、MAC地址，这时系统会提示是否保存设置，选择“Y”对修改后的数据进行保存，然后输入命令：d-reboot复位NCP板。
具体如下图所示：3、网元创建按照2里面的方式再创建3个网元，然后将PC的IP地址更改为：192.10.11.X，掩码为：255.255.255.0，网关：192.10.11.18，将网线插到QXI板的网口上，等本地连接通了以后便可以对整个子网进行监控了，等待所有网元都变为绿色的时候就说明网元与网管连接上了，在网管上分别增加每个网元的单板等信息，然后再对每个网元下载网元数据库。
4、单站调试及系统调试1）NCP的1+1保护由于调试的设备只有一块NCP板，所以现场实习该功能。
2）EPE1板的1：N保护点击“设备管理”－“SDH管理”－“单板保护”，出现下图所示界面；点击“新建”后会出现如下界面：选中保护板后点击“确定”会出现如下界面：然后选中需要被保护的单板对应到工作板下，如图所示：点击“应用”就完成了1：N的数据制作。
二、复用段保护环数据制作1、建立网元间的光连接。
选中其中一个网元，点击“网元间连接配置”进入如下界面：选择好对应的源网元和目的网元及其需要连接的光板端口建立连接，重复以上操作将每个网元按照顺序连接起来形成一个环形网。
ZXMP S385技术说明文件

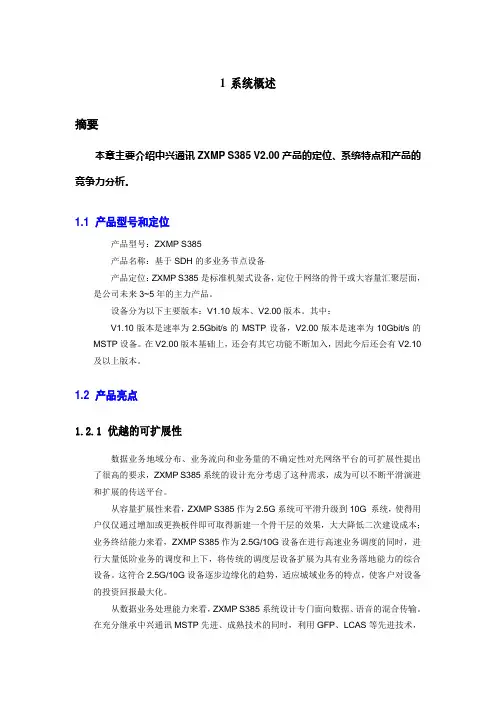

1 系统概述摘要本章主要介绍中兴通讯ZXMP S385 V2.00产品的定位、系统特点和产品的竞争力分析。
1.1 产品型号和定位产品型号：ZXMP S385产品名称：基于SDH的多业务节点设备产品定位：ZXMP S385是标准机架式设备，定位于网络的骨干或大容量汇聚层面，是公司未来3~5年的主力产品。
设备分为以下主要版本：V1.10版本、V2.00版本。
其中：V1.10版本是速率为2.5Gbit/s的MSTP设备，V2.00版本是速率为10Gbit/s的MSTP设备。
在V2.00版本基础上，还会有其它功能不断加入，因此今后还会有V2.10及以上版本。
1.2 产品亮点1.2.1优越的可扩展性数据业务地域分布、业务流向和业务量的不确定性对光网络平台的可扩展性提出了很高的要求，ZXMP S385系统的设计充分考虑了这种需求，成为可以不断平滑演进和扩展的传送平台。
从容量扩展性来看，ZXMP S385作为2.5G系统可平滑升级到10G 系统，使得用户仅仅通过增加或更换板件即可取得新建一个骨干层的效果，大大降低二次建设成本；业务终结能力来看，ZXMP S385作为2.5G/10G设备在进行高速业务调度的同时，进行大量低阶业务的调度和上下，将传统的调度层设备扩展为具有业务落地能力的综合设备。
这符合2.5G/10G设备逐步边缘化的趋势，适应城域业务的特点，使客户对设备的投资回报最大化。
从数据业务处理能力来看，ZXMP S385系统设计专门面向数据、语音的混合传输。
在充分继承中兴通讯MSTP先进、成熟技术的同时，利用GFP、LCAS等先进技术，保证系统对数据业务的调度、处理能力不断延伸。
1.2.2强大的多业务接入、汇聚、调度能力大容量高低阶调度能力：设备最大可以支持7个2.5G或10G二纤环。
设备业务槽位丰富，最多支持14个业务槽位，可以同时接入大量PDH、SDH和数据业务。
设备可提供多达112路ECC的处理能力，完全满足复杂组网的要求,支持STM-1/STM-4/STM-16/STM-64级别的线形网、环形网、枢纽形网络、环带链、相切环和相交环等复杂网络拓扑。
ZXMP+S385板位
名称在子架中的位置简要说明风扇插箱子架插板区下面用于对设备进行强制风冷散热。
风扇插箱装有3个独立的风扇盒，每个风扇盒单独和风扇背板（FMB）连接，维护方便安装支耳子架后部（左、右各一）用于在机柜内固定子架2.3.2单板与子架槽位对应关系子架插板示意图子架插板示意图如图2-4所示。
图2-4ZXMP S385子架插板示意图•图中数字代表槽位序号。
功能类单板可用槽位功能类单板可用槽位如表2-4所示。
表2-4ZXMP S385功能类单板可用槽位列表单板代号可用槽位CSA/CSE8、9OW17NCP18、19QxI66SCI67业务类单板可用槽位l光线路板OL64、OL64FEC、OL16、OL16x4、OL4、OL4x2、OL4x4、OL1x2、OLlx4、OL1x8可用槽位为：1~7、10~16。
l STM-1电业务单板可用槽位如表2-5所示。
表2-5ZXMP S385STM-1电业务单板可用槽位列表单板代号可用槽位备注LP1x4、LP1x81~5、12~161.槽位1、16的LP1x4、LP1x8仅作为保护板使用，不配置业务2.可以实现两组1:N（N≤4）的保护3.在1:N保护状态下不支持ECC、开销交叉、公务、复用段链路保护等功能ESS1x4、ESS1x862~65、68~71配置在业务板对应的上层接口板（接口倒换板）槽位BIE361、72仅在实现1:N（N≤4）保护时使用，且配置在保护板对应的上层接口板（接口桥接板）槽位说明：业务槽位与上层接口板（接口倒换板、接口桥接板）槽位的对应关系是：1～5顺序对应61～65，12～16顺序对应68～72。
例如，槽位2配置LP1x4，其对应的接口倒换板ESS1x4需要配置在槽位62；槽位12配置EPE1x63（75），如果为无保护业务，其对应的电接口板EIE1x63需要配置在槽位68。
l E3/T3业务可用槽位如表2-6所示。
表2-6ZXMP S385E3/T3业务单板可用槽位列表单板代号可用槽位备注EP3x61~5、12~161.作为E3/T3处理板，可插在2~5、12~152.作为保护板插在1槽位，可实现一组1:N（N≤4）保护，保护2，3，4，5槽位的单板3.作为保护板插在16槽位，可实现另一组1:N（N≤4）保护，保护12，13，14，15槽位的单板BIE361、72BIE3仅在实现1:N（N≤4）保护时使用，插在61槽位，对应1槽位的保护板；插在72槽位，对应16槽位的保护板ESE3x662~65、68~71配置在工作板对应的上层接口板（接口倒换板）槽位l E1/T1业务可用槽位如表2-7所示。
ZXMP_S385、S330设备开局

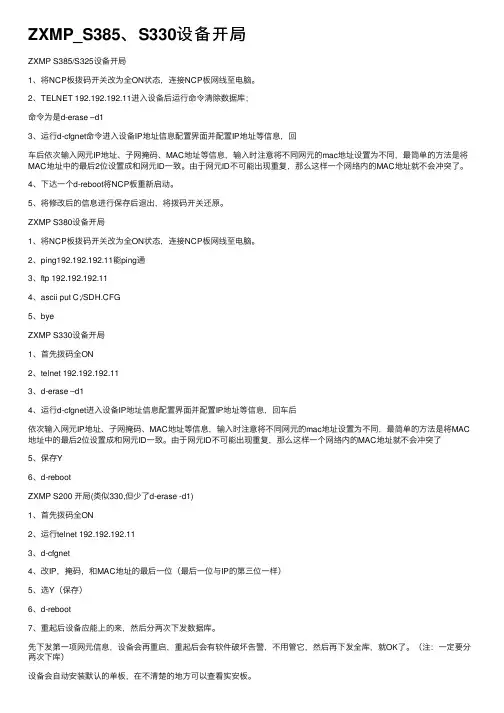

ZXMP S385/S325设备开局 1、将NCP板拨码开关改为全ON状态，连接NCP板网线至电脑。 2、TELNET 192.192.192.11进入设备后运行命令清除数据库； 命令为是d-erase –d1 3、运行d-cfgnet命令进入设备IP地址信息配置界面并配置IP地址等信息，回 车后依次输入网元IP地址、子网掩码、MAC地址等信息，输入时注意将不同网元的mac地址设置为不同，最简单的方法是将 MAC地址中的最后2位设置成和网元ID一致。由于网元ID不可能出现重复，那么这样一个网络内的MAC地址就不会冲突了。 4、下达一个d-reboot将NCP板重新启动。 5、将修改后的信息进行保存后退出，将拨码开关还原。 ZXMP S380设备开局 1、将NCP板拨码开关改为全ON状态，连接NCP板网线至电脑。 2、ping192.192.192.11能ping通 3、ftp 192.192.192.11 4、ascii put C;/SDH.CFG 5、bye ZXMP S330设备开局 1、首先拨码全ON 2、telnet 192.192.192.11 3、d-erase –d1 4、运行d-cfgnet进入设备IP地址信息配置界面并配置IP地址等信息，回车后 依次输入网元IP地址、子网掩码、MAC地址等信息，输入时注意将不同网元的mac地址设置为不同，最简单的方法是将MAC 地址中的最后2位设置成和网元ID一致。由于网元ID不可能出现重复，那么这样一个网络内的MAC地址就不会冲突了 5、保存Y 6、d-reboot ZXMP S200 开局(类似330,但少了d-erase -d1) 1、首先拨码全ON 2、运行telnet 192.192.192.11 3、d-cfgnet 4、改IP，掩码，和MAC地址的最后一位（最后一位与IP的第三位一样） 5、选Y（保存） 6、d-reboot 7、重起后设备应能上的来，然后分两次下发数据库。 先下发第一项网元信息，设备会再重启，重起后会有软件破坏告警，不用管它，然后再下发全库，就OK了。（注：一定要分 两次下库）
中兴ZXMP-S385中SDH设备简介
中兴ZXMP S385中SDH设备简介
ZXMP S385整机配置如图所示。
三种规格机柜的配置相似，其基本配置单元包括子架、机柜、电源分配箱、防尘单元。
2000mm高机柜可以配置1个子架（带风扇插箱），2200mm 和2600mm高机柜最多可配置2个子架（带风扇插箱）。
配置双子架时，需要配置导风单元。
通过子架中单板的不同配置实现设备的各项功能。
由于机柜内部空间的限制，采用300mm深机柜的ZXMP S385设备整机最佳满配为630个2M业务，最大容量为756个2M业务。
如果连接的2M业务数量超过最大容量时，需特别定制600mm深的机柜。
ZXMP S385的风扇插箱是散热降温部件。
风扇插箱包括1块风扇背板FMB 和3个独立的风扇盒。
每个风扇盒包括风扇箱、风扇和风扇板FAN。
风扇一直全速运转，FAN板产生堵转信号给NCP。
各单板间的连接关系如下：
1．FAN板与风扇由3芯插座连接，连接线缆为风扇自带的风扇组件导线。
2．FAN板与FMB板由24芯PCB压接插座连接。
3．FMB板与子架背板MB由一个12芯和一个3芯的插座连接，连接线缆分别是风扇电缆、风扇电源备份电缆。
ZXMP S385可以和ZXMP S320、ZXMP S330、ZXMP S380等中兴SDH设备共同组网。
但ZXMP S385与ZXMP S320混合组网时，不能组建复用段环网，只能组通道环。
ZXMP S385的机柜配置与结构

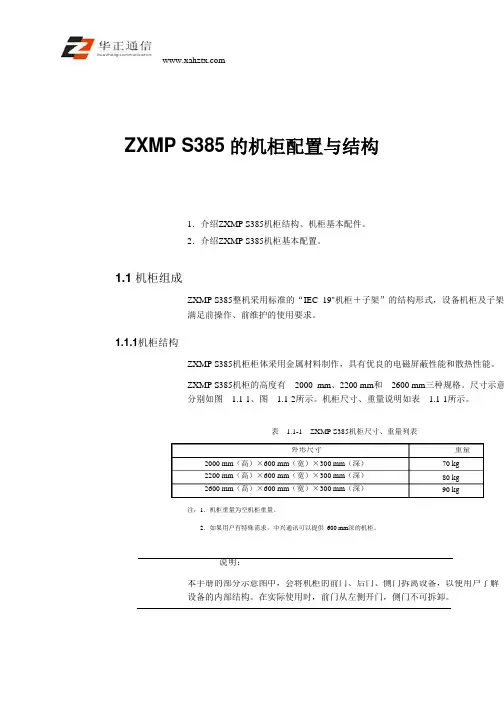

ZXMP S385的机柜配置与结构1．介绍ZXMP S385机柜结构、机柜基本配件。
2．介绍ZXMP S385机柜基本配置。
1.1 机柜组成ZXMP S385整机采用标准的“IEC 19"机柜＋子架”的结构形式，设备机柜及子架满足前操作、前维护的使用要求。
1.1.1机柜结构ZXMP S385机柜柜体采用金属材料制作，具有优良的电磁屏蔽性能和散热性能。
ZXMP S385机柜的高度有2000 mm、2200 mm和2600 mm三种规格。
尺寸示意分别如图 1.1-1、图 1.1-2所示。
机柜尺寸、重量说明如表 1.1-1所示。
表 1.1-1 ZXMP S385机柜尺寸、重量列表外形尺寸重量2000 mm（高）×600 mm（宽）×300 mm（深）2200 mm（高）×600 mm（宽）×300 mm（深）2600 mm（高）×600 mm（宽）×300 mm（深）70 kg 80 kg 90 kg注：1．机柜重量为空机柜重量。
2．如果用户有特殊需求，中兴通讯可以提供600 mm深的机柜。
说明：本手册的部分示意图中，会将机柜的前门、后门、侧门拆离设备，以便用户了解设备的内部结构。
在实际使用时，前门从左侧开门，侧门不可拆卸。
1.1.2机柜基本配件以2200 mm高度的机柜为例，机柜的基本配件如图 1.1-3所示。
各配件说明如表1.1-2所示。
1．线缆固定板2．电缆走线夹3．机柜走线区4．截铃开关5．截铃复位按钮6．机柜内接地铜排7．安装托架8．机柜走线小门9．电源线出线孔10．顶部出线口11．告警灯板12．防静电手环挂钩13．防静电手环插座14．门锁15．前门16．底部出线口图 1.1-3 ZXMP S385机柜配件示意图表 1.1-2 ZXMP S385机柜基本配件说明名称 位置说明告警灯板带有运行指示灯，用于指示机柜内设备的告警灯板 机柜前门上方 工作状态商标 机柜正面门楣左侧 中兴通讯的商标：ZTE 中兴设备标牌 机柜前门外侧右上方 标牌为蓝底白字，内容为“Unitrans ZXMP ” 用于外接电源线引出机柜，出线孔上设有活动小 门，可以保证布线后机柜封闭电源出线孔 出线口机柜底部、顶部 机柜底部、顶部用于业务线缆、尾纤等（除外接电源线）引出机柜 走线区设有可开合、可拆卸的小门及线缆固定板。
S385设备各单板升级步骤及方法
<以上所有信息均为中兴通讯股份有限公司所有，不得外传>S 385设备各单板升级步骤及方法一、S 385交叉板升级操作步骤分解___远程升级方式<以上所有信息均为中兴通讯股份有限公司所有，不得外传><以上所有信息均为中兴通讯股份有限公司所有，不得外传>附录：批命令：1．建立一个脚本文件：假设脚本文件名为update .txt ，编辑内容如下：o 192.2.100.18(网元A 的IP) //o 即是小写的字母“open ”中的“o ” zte ecc binput CSA V .BIN put CSA V .FPZ diso 192.3.100.18(网元B 的IP) zte ecc binput CSA V .BIN put CSA V .FPZ dis ……//其它网元（C,D,E ……）依次类推2．将需要升级的CSA V.BIN ， CSA V .FPZ 2个文件，并与update.txt 放到同一个目录下。
3．运行该脚本文件，运行命令为： ftp -s:update.txt<以上所有信息均为中兴通讯股份有限公司所有，不得外传>二、S 385__ O L 16F /O L 64L E 光板升级时倒换操作步骤分解2.1 环上各站升级步骤<以上所有信息均为中兴通讯股份有限公司所有，不得外传>2.2环上各站O L16F/O L64L E单板升级操作步骤分解___远程升级方式<以上所有信息均为中兴通讯股份有限公司所有，不得外传><以上所有信息均为中兴通讯股份有限公司所有，不得外传>三、S 385设备N C P 板升级操作步骤分解___远程升级方式<以上所有信息均为中兴通讯股份有限公司所有，不得外传><以上所有信息均为中兴通讯股份有限公司所有，不得外传>四、S 385设备E P E 1Z 板升级操作步骤分解___远程升级方式<以上所有信息均为中兴通讯股份有限公司所有，不得外传><以上所有信息均为中兴通讯股份有限公司所有，不得外传>五、S 385设备O L 1Z C 4板升级操作步骤分解___远程升级方式<以上所有信息均为中兴通讯股份有限公司所有，不得外传><以上所有信息均为中兴通讯股份有限公司所有，不得外传>六、S 385设备O W 板升级操作步骤分解___远程升级方式<以上所有信息均为中兴通讯股份有限公司所有，不得外传>七、 环上各站S E C 单板升级操作步骤分解___远程升级方式<以上所有信息均为中兴通讯股份有限公司所有，不得外传>。
ZXMP S385增强型智能以太网处理板SEC功能介绍
ZXMP S385增强型智能以太网处理板SEC功能介绍增强型智能以太网处理板SECZXMP S385提供两种增强型智能以太网处理板SECx48和SECx24。
SECx48可实现48:1的汇聚比，SECx24可实现24:1的汇聚比。
SEC板完成10M/100M和1000M自适应以太网业务的接入、L2层的数据转发以及以太网数据向SDH数据的映射，并提供10M/100M电业务的1:N保护功能。
SEC板只提供1个1000 M以太网接口。
10 M/100 M以太网接口由接口板/接口倒换板提供，通过更换接口板/接口倒换板可提供10 M/100 M光接口或电接口。
SEC板和接口倒换板、接口桥接板配合可实现10 M/100 M电业务的1:N（N≤4）保护功能。
SEC板可实现的业务及配置，如表3.12-1所示。
表 3.12-1 SEC板的业务配置实现业务所配置单板10 M/100 M以太网电业务和1000 M以太网业务处理带1:N保护的10 M/100 M以太网电业务处理SECx48（或SECx24）、ESFEx8 SECx48（或SECx24）、ESFEx8、BIE3 SECx48（或SECx24）、OIS1x810 M/100 M以太网光业务和1000 M以太网业务处理注意：10 M/100 M以太网电业1:N保护时，不可在被保护的SECx48或SECx24板内同时使用1000 M以太网接口。
以免在10M/100M以太网电业务倒换时，导致1000 M以太网业务中断。
1. SEC板概述SEC板用户侧提供8个10M/100M以太网接口和1个1000 M以太网接口，系统侧提供48个或24个10M/100M以太网接口，最大可实现48:1的汇聚比。
系统侧带宽为1.25 G或622 M。
SEC板的主要功能是从用户侧接收以太网数据帧，进行二层交换，根据学习查找的结果发送到相应的系统侧端口，将该端口的以太网帧进行相应的封装协议处理后，映射到VC-3/VC-4的实级联或虚级联组，再经过指针和开销的再生后送往系统背板。
ZXMP S380 S385 S390 SEC单板维护手册
▲内部公开ZXMP S390、S385、S380 SEC单板维护手册拟制杨林审核批准中兴通讯股份有限公司修改记录目录1 范围 (3)2 术语和缩略语 (4)2.1 术语 (4)2.2缩略语 (5)2.3 参考文献 (5)3 单板概述 (5)3.1 单板在系统中所处的位置 (5)3.2 单板的分类和名称 (6)3.3 单板的原理框图和工作原理： (7)3.4 单板主要功能简介 (7)3.5 单板面板指示灯介绍 (9)3.6 单板运行状态说明 (10)3.7 单板接口参数说明 (10)4 单板网管配置和查询说明 (11)4.1 网管界面插板及选择硬件和软件版本 (11)4.2 单板属性设置 (11)4.3 以太网/ATM/RPR/MPLS管理 (12)4.3.1 VCG端口容量配置 (12)4.3.2 以太网接入适配管理 (13)4.3.3 虚拟局域网配置 (23)4.3.4 虚拟局域网安全配置 (26)4.3.5 数据板组播属性配置 (28)4.4 以太网维护 (29)4.4.1 单板镜像 (30)4.4.2 查询组播状态 (31)4.5 告警和性能 (31)4.5.1 告警 (31)4.5.2 性能 (32)4.6 单板保护 (34)4.6.1 单板保护配置 (34)4.6.2 单板倒换及查询 (36)4.7 SDH保护倒换 (38)4.8 交叉板选择 (38)4.9 寄存器设置/读写 (39)4.10 开销设置/读取 (40)4.11 数据库下载、上载、上载比较 (41)4.12 设置环回 (41)4.13 插入误码 (42)4.14 单板复位 (42)4.15 ASCII码流测试窗口 (42)4.16 MSTP通用查询 (43)4.16.1 端口信息 (44)4.16.2 VLAN信息 (45)4.16.3 板属性 (45)4.16.4 STP属性 (46)4.16.5 STP端口属性 (46)4.16.6 透传信息 (46)4.16.7 入口速率限制信息 (47)4.16.8 MAC地址表信息 (47)4.16.9 LCAS状态信息 (47)4.16.10 VCG端口信息 (48)4.16.11 VCG时隙信息 (48)4.16.12 版本信息 (49)5 单板软件、FPGA的升级方法 (49)5.1 单板的播码开关说明 (49)5.2 本地升级 (49)5.3 远程升级 (50)6 单板的功能限制及注意事项汇总 (51)6.1 单板自身的功能限制及注意事项 (51)6.2 与系统有关的功能限制及注意事项 (52)7 与其他单板配合以及对接说明 (53)7.1 与SFE/SGE系列单板对接 (53)7.2 与TGE系列单板对接 (53)7.3 SEC替代SGE2B单板操作说明 (53)8 单板版本说明 (54)9 典型组网介绍 (54)9.1 EPL(以太网专线业务)(点对点透传) (54)9.2 EVPL (以太网虚拟专线业务)(点对点共享) (55)9.3 EMAPL (以太网多点接入专线)(多点到点汇聚) (56)9.4 EMA VPL (以太网多点接入虚拟专线)(多点到点，先共享再汇聚) (57)9.5 EPLAN (以太网专用LAN)(多点到多点，汇聚) (58)9.6 EVPLAN (以太网虚拟专用LAN)(多点到多点，先共享再汇聚) (59)9.7 环形组网 (60)9.8 IVL学习方式与SVL学习方式在组网应用时的比较 (61)10 与其它厂家对接说明 (62)11 常见故障排除方法 (63)1范围本指导书介绍ZXSM-2500(V10.0) SEC板和ZXSM-2510 SEC板的基本功能、常用操作使用方法和常见维护方法等。
中兴S385硬件手册
注意、 注意的事项。
小心、
警告、
说明、提示：需要特别说明或提示的事项。
危险：提醒操作中应
目录
第 1 章 机柜................................................................................................................................................1-1 1.1 机柜组成 .........................................................................................................................................1-1 1.1.1 机柜结构 ...............................................................................................................................1-1 1.1.2 机柜基本配件 .......................................................................................................................1-4 1.2 机柜配置 .........................................................................................................................................1-6
ZXMP S385 产品介绍
中兴通讯ZXMP S385产品介绍ZXMP S385是一款STM-16/STM-64多业务传送设备，充分考虑到网络业务的多样性和网络结构的变化，继承中兴通讯在SDH领域的技术专利和经验，并赋予SDH设备新的技术内涵。
ZXMP S385集ADM、DXC、以太网交换机和ATM交换机功能于一身，提供大容量、长距离的业务传输。
可以应用于各类传输干线的组建、扩容以及大容量城域业务调度，满足不同领域、不同层次的带宽需求，是建设宽带传送网的理想设备。
1、产品特点优越的可扩展性：ZXMP S385作为2.5G系统可平滑升级到10G系统，同时提供更强大的2M/155M接入能力以及数据业务接入能力。
强大的多业务接入、汇聚、调度能力：ZXMP S385具有大容量高低阶调度能力，提供最大240G的高阶交叉能力，40G的低阶交叉能力。
作为10G系统时，设备最大可以支持9个10G二纤环或4个10G四纤环；作为2.5G系统时，设备最大可以支持36个2.5G二纤环或18个2.5G四纤环。
设备业务槽位丰富，最多支持14个业务槽位，可提供多达176路ECC的处理能力，完全满足复杂组网的要求。
设备支持高密度的10G、2.5G、155M和GE板，达到了业界一流的水平。
高可靠性，多种手段保证业务安全：支持双总线、单板1+1热备份、支路板1：N保护、网络EPS保护、电源保护等；完全支持ITU-T建议的所有保护方式，同时能提供一种特色的网络保护理念——逻辑子网保护。
高效的数据业务处理能力：ZXMP S385设备通过在传统SDH设备的基础上提供各类数据接口，如：EOS、RPR、ATM、SAN/DVB等。
合理的设计，便于操作和维护：支持单板混插、光模块可插拔（SFP模块、LC接头），支持ALS功能，支持光口的在线光功率检测，便于快速定位线路问题，设备集成度高，减小占地费用；功耗低，降低用电费用。
2、客户体验价值灵活的组网调度功能，提升网络盈利能力，降低CAPEX：灵活的多业务接入功能，提供高集成度的业务接口板，同时接入大量PDH、SDH和数据业务，满足大容量业务接入需要。
ZXMP S385系统硬件 84P
22
电源分配箱
外接-48V电源1 GND PGND -48V ZXMP S385 电源分配箱
-48VIn_1 -48VIn_2
外接-48V电源2 GND PGND -48V
FAN 52 FAN 53
19
风扇插箱
1.风扇盒安装架 2.风扇盒
1.风扇箱 2.风扇 3.指示灯 4.按钮开关
20
防尘及导风单元
后支耳 框架 防尘板 面板 防尘标识
注意: 注意:ZXMP S385设备运行过程中,防尘单元会吸附灰尘,因此需要定期对防尘 滤网进行清洗,以免影响设备的通风散热
21
电源分配箱
公务板
通过接口板配合完成设备的公务及辅助业务功能
线路处理板及接口板
提供SDH群路信号处理功能,数量较多,工作原理相同.
26
单板分类
支路板及接口板
提供不同速率PDH业务的上下,数量较多,工作原理相似.
以太网业务处理板及接口板
实现本地以太网业务的上下,分为透传型,二层交换,RPR及RPR与 二层交换混合型等.
38
交叉时钟板
目前可以提供的时分交叉模块
32×32 AU-4 2×32×32 AU-4 128×128 AU-4 256×256 AU-4
39
交叉时钟板
业务总线 高速群路1
. . .
业务总线 高速群路1
. . .
高速群路n 业务总线
业务总线
空分交叉单元
业务总线
高速群路n
入
出
时分交叉单元 业务总线 低速群路1
ZXMP S385各单板的结构与功能介绍
ZXMP S385各单板的结构与功能介绍1．介绍ZXMP S385单板的命名。
2．介绍ZXMP S385单板的结构。
3．介绍ZXMP S385单板的应用环境、单板的原理和功能、面板、接口。
1. 单板命名ZXMP S385各单板命名如表 3.1-1所示。
表 3.1-1 ZXMP S385单板命名列表单板代号 MB 单板名称名称含义背板 Mother Board NCP 网元控制板 公务板 Net Control Processor OW Order Wire QxI Qx 接口板 交叉时钟板Qx InterfaceCSA Cross_switch and Synchronous_clock A Synchronous_clock Interface B Synchronous_clock Interface H Optical Line of STM-16 SCIB SCIH OL16 B 型时钟接口板（2 Mbit/s ） H 型时钟接口板（2 MHz ） 1路 STM-16光线路板 OL4 1路 STM-4光线路板 Optical Line of STM-4 OL4x2 2路 STM-4光线路板 Optical Line of STM-4×2 OL1x2 2路 STM-1光线路板 Optical Line of STM-1×2 OL1x4 4路 STM-1光线路板 Optical Line of STM-1×4 LP1x4 4路 STM-1线路处理板 Line Process of STM-1×4 LP1x8 8路 STM-1线路处理板 Line Process of STM-1×8ESS1x4 4路 STM-1电接口倒换板 8路 STM-1电接口倒换板 STM-1e/E3/T3/FE 接口桥接板 63路 E1电处理板（接口为 75Ω）63路 E1电处理板（接口为 120Ω）63路 E1电接口板（接口为 75Ω） 63路 E1电接口倒换板（接口 75Ω） 63路 E1电接口板（接口为 120Ω）Electrical Interface Switching of STM-1×4 Electrical Interface Switching of STM-1×8 Bridge Interface of STM-1e/E3/T3/FE Electrical Process of E1×63（75 Ω） Electrical Process of E1×63（120 Ω） Electrical Interface of E1×63（75 Ω） Electrical Interface Switching of E1×63（75 Ω）Electrical Interface of E1×63（120 Ω）ESS1x8 BIE3EPE1x63（75）EPE1x63（120） EIE1x63 ESE1x63 EIT1x63单板代号 单板名称名称含义EST1x63 BIE1 63路 E1电接口倒换板（接口为 120Ω） E1电接口桥接板 Electrical Interface Switching of E1×63（120 Ω）Bridge Interface of E1 SECx48 SECx24 ESFEx8 OIS1x8 TGE2B FAN 增强型智能以太网处理板 增强型智能以太网处理板 以太网电接口倒换板 Enhanced Smart Ethernet Enhanced Smart EthernetElectrical Interface of FE with Switch Function Electrical Interface of STM-1STM-1光接口板 双路透传千兆以太网板 风扇板Transparent Gigabit Ethernet with Enhanced Performan Fan boardOBA14 OBA17 OBA19 OPA38单路功率放大板 EDFA-BA （14dB ） 单路功率放大板 EDFA-BA （17dB ） 单路功率放大板 EDFA-BA （19dB ） 单路前置放大板 OPA38Single-channel Booster Amplifier Single-channel Booster Amplifier Single-channel Booster Amplifier Single-channel Pre-Amplifier2 .单板结构子架插板示意图如图 3.2-1所示。
ZXMPS385单板名称以及功能概述
OL1
STM-1光线路板
提供STM-1标准光接口。功能同OL64板。
SCIB
B型时钟接口板
为CSE提供外部参考时钟接口。
OL64
1路STM-64光线路板
提供STM-64标准光接口以及总线供业务上、下。完成功能如下：光电转换；接收数据的帧定位；指针处理；告警检测功能。
OL4×2
2路STM-4光线路板
提供2路STM-4标准光接口。功能同OL64板。
EPE1×63
63路E1电处理板
实现PDH电接口E1的映射与解映射，每块板可提供63路E1接口。具有背板双总线倒换功能。
ESE1×63
63路E1电接口倒换板
完成EPE1×63板的E1信号与外部的连接；
SEC×48
增强型智能以态网处理板
完成10M/100M和1000M自适应以太网业务的接入。
ESFE×8
以态网电接口倒换板
提供8个RJ45以太网电接口，借口编号由上至下递增。
ZXMPS385单板名称以及功能概述
单板代号
单板名称
单板功能
NCP
网元控制板
提供设备网元管理功能，是系统网元级监控中心。
OW
公务板
主要实现系统的公务电话功能。
QxI
Qx接口板
提供电源接口、告警指示单元接口、列头柜告警接口、辅助用户数据接口、网管Qx接口和扩展框接口。
CSE
交叉时钟板
是整个系统功能的核心，单板完成多业务方向的业务交叉互通、1：N PDH业务单板/数据业务单板保护倒换控制以及实现网同步的组网部分。
S385开局调测指导书
第1章S385开局调测指导1.1 S385整机说明2.1.1 S385机架功能分区如下图所示：（图1）机架指示灯空开走线区子架接口区子架单板区风扇防尘插箱导风槽2.1.2 单板配置说明）、网管、时钟、外部电源、告警等的接口。
对于电支路板的出线，两个分区各板间的槽位对应关系为：61～65按顺序对应为1～5#槽位，68～72按顺序对应为12～16#槽位；✧51、52、53为风扇FAN的槽位；✧业务槽位共有14个：对于光板，1～7、10～16槽位均可以任意混插，如果交叉板配置为CSAV,则每个槽位均是2.5G的容量；当插14xOL16时为系统最大接入容量，即35G；对于GE、ATM光板， 1～7、10～16槽位均可以任意混插；对于OA（OBA、OPA）板， 1～7、10～16槽位均可以任意混插。
在光板对应的接口区槽位，不用插任何单板。
1.2S385网元创建创建网元包括输入网元名称、网元标识、网元地址、系统类型、设备类型、网元类型、速率等级等信息。
S385创建网元的方法与创建其它类型的设备完全相同。
1.3 S385网元初始化S385网元初始化（在配置了2块NCP板的情况下）可以分为以下几个步骤。
2.3.1：将18＃槽位NCP板置于download状态✧将NCP板上的开关S1置于全ON状态，这时NCP的IP地址为192.192.192.11，把PC的网卡IP地址设为192.192.192.X（X不能为11），用网线连接PC上的网卡和18＃NCP上的网口（注意：在download状态下配置网元的IP地址时，网线必须插在NCP板上的网口，而在NCP处于正常工作状态时，网线必须插在接入网元QxI板上的网口）；✧确认PC能ping通192.192.192.112.3.2:登录NCP板✧telnet 192.192.192.11（图2）2.3.3: 输入d-erase -d1（目的是清除NCP原有的数据库），下发命令后，NCP会复位，需要等待几秒钟才能继续进行后续操作，如下图所示：（图3）2.3.4: 待NCP重新工作起来后，输入d-cfgnet,进入如下所示的界面：（图4）依次输入规划好的网元IP地址、掩码、MAC地址。
S385设备SEE以太网板配置实例
中兴S385设备SEE以太网板配置实例一、网管版本和板件版本1、网管版本为：E300 V3.19R2P01B04及以上2、单板软、硬件版本为：2321二、SEE单板配置1、创建CE-VLANID（1）CE-VLANID配置（2）建立VLANID号（3）建立Untagged（4）建立了VLANID和Untagged的后的图片（5）创建二个VLANID和Untagged的后的图片2、创建UNI/NNI（1）创建UNI/NNI端口（2）创建UNI端口（3）创建NNI端口创建NNI端口时，如果是多NNI端口绑定一个UNI端口，在创建NNI 端口的时候需要一个端口，一个端口的添加，不能同时添加多个端口。
（4）创建2个UNI/NNI端口图片3、创建MFDFr （1）MFDFr业务配置（2）新建MFDFr注意：此处要填写用户标签。
在业务类型里选择E-Tree ，流域类型选择EPTREE。
添加UNI和NNI端口，其中UNI端口的节点类型为“根节点”，NNI端口的节点类型为“叶节点”。
（3）新建第二个MFDFr（4）业务属性配置配置好新建的MFDFr后，先点“应用”。
再选择刚配置的MFDFr业务，进行“业务属性”配置。
打开后直接“应用”即可。
此项必须操作！4、以太网接入适配管理（1）打开设备面板，点击SEE板“以太网接入适配管理”（2）进行MEF数据板用户端口属性配置其中的“最小IFG”的值最好改为10。
（3）进行MEF数据板端口带宽属性配置把左侧端口列表内的每一项都要增加到下方的列表中。
其中CIR 数值改为100000（即默认值后面加2个0），其他默认配置。
三、远端各站以太网板全部改为“透传模式”。
此外还要进行VCG 端口容量配置等。
封装模式只能为“GFP”。
