电泳前处理工艺流程

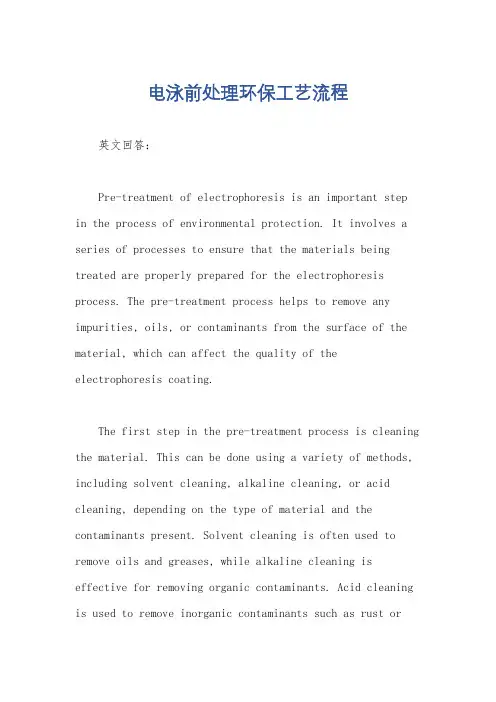

电泳前处理环保工艺流程
电泳前处理环保工艺流程英文回答：Pre-treatment of electrophoresis is an important stepin the process of environmental protection. It involves a series of processes to ensure that the materials being treated are properly prepared for the electrophoresis process. The pre-treatment process helps to remove any impurities, oils, or contaminants from the surface of the material, which can affect the quality of the electrophoresis coating.The first step in the pre-treatment process is cleaning the material. This can be done using a variety of methods, including solvent cleaning, alkaline cleaning, or acid cleaning, depending on the type of material and the contaminants present. Solvent cleaning is often used to remove oils and greases, while alkaline cleaning is effective for removing organic contaminants. Acid cleaning is used to remove inorganic contaminants such as rust orscale.After cleaning, the material is rinsed to remove any remaining cleaning agents. This is usually done using water, but in some cases, other rinsing agents may be used to ensure that all contaminants are removed from the surface.Once the material is clean, it is often treated with a conversion coating to improve the adhesion of the electrophoresis coating. This can involve the use of chemicals such as chromates, phosphates, or silanes, which react with the surface of the material to form a thin,inert layer that promotes adhesion.Finally, the material is dried to prepare it for the electrophoresis process. This can be done using ovens, air drying, or other methods to ensure that the material is completely dry before it is coated.Overall, the pre-treatment process for electrophoresisis an important part of the environmental protection process, as it helps to ensure that the materials beingtreated are properly prepared and that the electrophoresis coating is of the highest quality.中文回答：电泳前处理是环保工艺流程中的重要步骤。
电泳工艺流程
电泳及后处理
11、电泳 通过电场的作用使工件表面形成一层致密的有机涂层，改善工件的 耐腐蚀性及外观。 12、UF0水洗
清洗掉工件表面的浮漆，防止干燥在工件表面而影响后面的清洗 13、UF1水洗 清洗掉工件表面的浮漆，并回收电泳涂料 14、UF2水洗 尽可能干净的清洗掉工件表面的浮漆，并进行回收 15、UF3水洗 彻底清洗掉工件表面的浮漆，并进行回收 16、纯水洗 清洗掉工件表面残留的浮漆、溶剂等，提高涂膜外观 17、烘烤 使工件表面的电泳涂层发生交联反应，赋予涂膜一定的装饰性、耐 腐蚀行等。
电泳涂装常规工艺
一、电泳涂装工艺流程 二、电泳涂装各工序的目的及作用
电泳涂装工艺流程
• 汤洗
表面调整
预脱脂
化成处理
脱脂
水洗NO.1
水洗NO.2
纯水洗
水洗NO.3
水洗NO.4新鲜纯水洗 来自喷淋） UF1水洗 UF2水洗 烘烤
电泳涂装
“0”次喷淋
UF3水洗
纯水洗
新鲜纯水洗
压缩空气吹干
各工序的作用及目的
• 前处理
前处理各工序的主要目的是清洗掉工件表面的机械杂质、油污 并在工件表面形成一层无机涂层 ，以防止工件进入电泳槽时污染 电泳槽，同时提高电泳工件的耐腐蚀性。 1、汤洗 主要用来清洗掉工件表面的焊渣等机械杂质，并软化工件表面的固态 油污 2、预脱脂 主要用来清洗掉工件表面较重的油污，利于脱脂工序的进行 3、水洗NO.1 清洗掉工件表面残留的脱脂剂，防止污染后面的工序 4、水洗NO.2 彻底清洗掉工件表面残留的脱脂剂，防止污染后面的工序
5、表面调整 使工件表面形成一层致密的晶核，以利于化成皮膜的形成 6、化成处理 在工件表面形成一层不导电的无机涂层，提高工件的耐腐蚀性，并 改善电泳涂层的附着力、耐腐蚀性等。 7、水洗NO.3 清洗掉工件表面残留的化成液，防止污染后面的工序 8、水洗NO.4 彻底清洗掉工件表面的化成液，防止污染后面的工序 9、纯水洗 清洗掉工件表面的杂质离子，防止带入电泳槽而引起污染 10、新鲜纯水喷淋 彻底清洗干净工件表面的杂质离子防止污染电泳槽
电泳涂装的方法与技巧
电泳涂装的方法与技巧（1）一般金属表面的电泳涂装，其工艺流程为：预清理→上线→除油→水洗→除锈→水洗→中和→水洗→磷化→水洗→钝化→电泳涂装→槽上清洗→超滤水洗→烘干→下线。
（2）被涂物的底材及前处理对电泳涂膜有极大影响。
铸件一般采用喷砂或喷丸进行除锈，前棉纱清除工件表面的灰尘，用80#~120#砂纸清除表面残留的钢丸等杂物。
钢铁表面采用除油和除锈处理，对表面要求高时，进行磷化和钝化表面处理。
黑色金属工件在阳极电泳前必须进行磷化处理，否则漆膜的耐腐蚀性能较差。
磷化处理时，一般选用锌盐磷化膜，厚度约1~2um，要求磷化膜结晶细而均匀。
（3）在过滤系统中，一般采用一级过滤，过滤器为网袋式结构，孔径为25~75um。
电泳涂料通过立式泵输送到过滤器进行过滤。
从综合更换周期和漆膜质量等因素考虑，孔径50um的过滤袋最佳，它不但能满足漆膜的质量要求，而且解决了过滤袋的堵塞问题。
（4）电泳涂装的循环系统循环量的大小，直接影响着槽液的稳定性和漆膜的质量。
加大循环量，槽液的沉淀和气泡减少；但槽液老化加快，能源消耗增加，槽液的稳定性变差。
将槽液的循环次数控制在6~8次/h较为理想，不但保证漆膜质量，而且确保槽液的稳定运行。
（5）随着生产时间的延长，阳极隔膜的阻抗会增加，有效的工作电压下降。
因此，生产中应根据电压的损失情况，逐步调高电源的工作电压，以补偿阳极隔膜的电压降。
（6）超滤系统控制工件带人的杂质离子的浓度，保证涂装质量。
在此系统的运行中应注意，系统一经运行后应连续运行，严禁间断运行，以防超滤膜干粘。
干桔后的树脂和颜料附着在超滤膜上，无法彻底清洗，将严重影响超滤膜的透水率和使用寿命。
超滤膜的出水率随运行时间而呈下降趋势，连续工作30~40天应清洗一次，以保证超滤浸洗和冲洗所需的超滤水。
（7）电泳涂装法适用于大量流水线的生产工艺。
电泳槽液的更新周期应在3个月以内。
以一年产30万份钢圈的电泳生产线为例，对槽液的科学管理极为重要，对槽液的各种参数定期进行检测，并根据检测结果对槽液进行调整和更新。
前处理及电泳的基础知识汇总
前处理及电泳的基础知识汇总涂装前处理及电泳基础知识一、前处理常规工艺路线：热水洗（喷淋）→预脱脂（喷淋）→脱脂（浸）→自来水洗→自来水洗→表调→磷化→自来水洗→自来水洗→循环纯水洗→纯净纯水洗（不同生产线有所不同，但基本内容是一样的）1.热水洗：目的○1提前给工件（车身）加温，减少预脱脂降温。
○2洗掉工件表面的灰尘异物。
○3软化工件表面的油污，提高脱脂效果。
温度：一般是65+5℃。
常出问题：1 堵喷头，要经常清理检查喷头。
2 生锈，提前加少量的脱脂剂进去调整PH值到9-10。
3、定期清理槽底沉淀物。
2.预脱脂：目的○1除油○2影响脱脂效果的几个因素a.脱脂剂的质量b.脱脂槽液的浓度、温度、喷淋压力、喷淋的时间、喷头的角度、油水分离器的效果等。
3.脱脂：目的○1进一步彻底除油。
除去内腔、死角等喷淋不到的部位的油污。
○2影响脱脂效果的因素 a脱脂剂的质量b.脱脂槽液的浓度、温度、全浸的时间c.槽液搅拌情况、油污含量等。
4-5自来水洗：洗去工件上残留的脱脂剂常出问题：返锈工件清洗太干净或不干净均易生锈，要调整好水的“污染度”保持碱度“2-5”点最好。
如果是新换的水，可以加入少量的脱脂剂，最好是加磷化液的中和剂和促进剂（少量），可解决生锈问题。
6表调：目的，改善工件表面的金属状态，提供很多的磷化结晶核，可以改善磷化的均匀性、磷化速度，减少沉渣，降低膜厚等作用。
一般表调都是“胶肽”类表调剂，效果好，但寿命低，一般只有5-6天。
如果水洗不干净，带入杂质离子太多，失效速度更快，补加也无效，必须换槽重配。
它是一种胶体溶液，应该具备“丁达尔现象”。
否则就失效了。
应经常检测。
此序很重要。
7磷化：要求均匀，致密、薄，灰色或深灰色，不能发花、发黄、挂灰。
一般在阴极电泳线上，均采用“三元磷化”即“锌、锰、镍”的磷化。
它的特点是致密均匀，有一定的硬度。
耐碱性能好，不易在电泳中返溶，P比高（≥85％），一般只有2～4um,膜重大约在1-3g/㎡，结晶细密，只有2～7um 左右。
电泳与前处理部分工艺
固体粉料的拉延油，细微的粉料吸附在基体金属表面上，还有当油污和金属腐蚀物等混合
在一起，都会极大的增加清洗的难度。
脱脂
脱脂方法及材料 脱脂是依靠脱脂剂对污物的溶解作用，皂化作用，依靠表面活性剂对污物的润湿、渗透、 分散等物理作用等等，使污物成为可溶解的或可分散的。但还必须使污物离开金属表面， 而让新的清洗剂占据表面，这样金属表面才能达到清洁。因固体表面有相对稳定的液膜， 溶解后的污物自动离开金属表面以及表面上清洗剂的更新等都不是很容易的。这就要求加 以搅拌、擦拭等方式，以完成清洗过程或提高清洗效果等。 清洗的方式有： 机械搅拌。在液体中加以机械搅拌，使固体表面之液膜减薄。搅拌越强，液膜越薄，但其 作用有一定限度。
脱脂－清洗用材料
碱性水基清洗
以碱性清洗剂为主的水溶液，对动植物油脂通过皂化作用使之成为可溶于水的皂类。此皂 为表面活性剂，对非极性的矿物油有乳化作用，使之“增溶”于水相中碱性清洗剂的水溶 液也可溶解汗迹等无机污物，故也能将其洗去。加入合成洗涤剂的清洗液，对油脂的清洗 作用更有效。 碱性化学水溶液能清洗各种污物，在下一工序要求亲水表面时特别适用。他有较溶剂经济、 清洗液能用水洗净，有不燃性，无毒性。 一般的碱性水溶液不如有机溶剂清洗快，而且需要加温，还要有机械搅拌，并需注意PH值 高室队铜、铝、锌等金属的腐蚀作用。 各种金属发生腐蚀的临界PH值为： 锌 PH 10 铝 锡 黄铜 11.5 钢铁 13 10 11
此外，金属屑、灰尘及汗渍等污物也会混杂在上述的油污中。
脱脂
油污的性质
化学性质 ： 根据油污能否与脱脂剂发生化学反应而分为可皂化油污和不可皂化油污。
植物油脂和动物油脂是可皂化的，他们可以依靠皂化、乳化和溶解的作用脱除。矿物油和
凡士林是不可皂化的，他们只能依靠乳化或溶解的作用来脱除。 物理性质 ： 根据油污黏度或滴落点的不同，其形态有液体和半固体。黏度越大或滴落点越 高，清洗越困难。根据油污对基体金属的吸附作用，可分为极性油污和非极性油污。极性 油污，如含有脂肪酸和极性添加剂的油污，有强烈的吸附在基体金属上的倾向，清洗较困 难，要靠化学作用或较强的机械作用力来脱除。 此外，某些油污，如含有不饱和脂肪酸的拉延油，长期存放后，氧化聚集形成薄膜，含有
电泳漆工艺流程
电泳漆工艺流程电泳涂装工艺过程目前常用的电泳涂装的工艺流程为：工件→预脱脂→脱脂（除锈）→热水水洗→酸洗→中和→表面调整→磷化→水洗→去离子水洗→去离子水洗（或热风烘干）→电泳沉积→超滤循环水洗→烘烤成膜→冷却→涂装面漆。
这些工艺过程包括漆前表面处理、电泳涂装、电泳后清洗和烘干四种主要工序。
有些工艺在烘干前有一道预烘干工序，或者在预烘干前加一道风干工序。
电泳涂装前去离子水洗（或热风烘干）保证零件全湿或全干进入电泳槽。
生产中根据需要设置一些工序，例如对于多孔零件、缝隙零件可在脱脂后增加中途吹水工序，以免缝隙或孔的水在进入下道工序时，影响下道工序质量，进而影响电泳涂装质量。
根据涂料品种及电泳目的的不同，工艺过程可能不同。
例如对于丙烯酸及聚氨酯电泳漆，有以下前处理工艺流程：上挂→有机溶剂除蜡→超声波除蜡→热水洗→阴极除油→阳极除油→酸洗→冲击镍→酸铜→亮镍→闪银。
此工艺主要针对装饰性工件，要求外观漂亮但防腐性要求较低的轻工业产品，例如眼镜、打火机、锁具、灯具等。
此电泳漆膜为透明色，与各种色浆搭配，在各个电镀工艺中均可达到五颜六色的效果。
材料不同，可能会有针对该材料的的不同工艺过程，如高孔隙的粘接钕铁硼磁体，其过程可为：基材→有机封孔→水洗→固化→磷化→去离子水洗→电泳→去离子水洗→烘烤。
有报道增加一道有机封孔工序更有利。
对一些特殊的零件采取特殊的措施，如对螺栓等紧固件，可采用专门的电泳涂料及相关工艺，采取滚筒输送、带式输送或者筐式输送，上挂时将工件挂到专用架子上，要求工件挂稳、挂牢，挂架与工件接触点处应打磨至露出金属光泽，以保证导电性良好。
还有一种粉末/电泳倒置工艺，该工艺是汽车车身外表面先喷涂粉末涂料热熔融后，在未涂装表面在，进行电泳涂装，随后粉末/电泳涂膜同时烘干。
其优点提高了车身内腔的泳透率和防腐性能，约克减少60%的电泳涂料的用量。
用70μm厚的粉末涂层替代车身外表面电泳底漆层和中涂层，取消中涂及烘干工序，可节省材料和能源费用，涂层的抗石击性能好，此工艺的问题是如何确保粉末电泳涂膜接界部的涂膜的完整性和防蚀性。
电泳及前处理部分工艺
脱脂－清洗用材料
碱性水基清洗
表面活性剂
表面活性剂的亲水基亲油基的强弱与其润湿、洗涤、乳化性有关系，主要表现在HLB值上及临界胶束浓 度(CMC)。 临界胶束浓度是指表面活性剂形成胶束的最低浓度。当在水中加入少量表面活性剂时，为使亲油基团不 被水分子排斥，他的极性基倾向于留在水中，而非极性基倾向于翘出水面，造成表面活性剂分子在水面 整齐的取向排列，不在是原来纯水的表面，因而水溶液的表面张力下降，当表面活性剂浓度增加到一定 值时，表面不能再容纳更多的表面活性剂分子，表面浓度达到最大值时，表面张力达最小值，此时多余 的表面活性剂分子转向液体内部，出现成团结构。亲油基向里，亲水基向外，以减少亲油基与水的接触 面积，这种成团结构称为“胶束”。开始形成胶束的浓度称为临界胶束浓度（CMC）。大于临界胶束浓 度时，溶液中犹如添加了许多“袋子”，把不溶的油污装入“袋子”，产生增溶作用。CMC越小，表面 活性越大，而CMC的大小与结构有关，与双亲程度有关： 憎水基链越长，越易形成胶束，CMC越小。 亲水基越强，电荷越多，静电排斥力越大，越不易形成胶束，CMC越大。故CMC值顺序是：离子型>俩 性型>非离子型 一般表面活性剂CMC值都很低，其质量分数大多在0.02%~0.4%范围内。使用表面活性 剂时，一定要保证他的浓度大于CMC，才能充分发挥其性能。
为了使油污除净，至少要用有机溶剂西俩次以上，使用一段时间后，当溶剂中的油污含量 增加到一定程度时，要及时更换，最后一道清洗要用比较干净的溶剂。
除了液相有机溶剂脱脂，还有气相有机溶剂脱脂。例如利用三氯乙烯、三氯甲烷等物质， 他们的沸点低、受热易汽化，遇冷易液化、蒸气密度大、蒸气界面不易扩散、不燃烧、溶 解能力强（15度时三氯乙烯的溶解能力比汽油大四倍，50度时大七倍），因而常用做气相 脱脂，即把零件置于这类有机溶剂的蒸气中蒸气就在冷的零件上冷凝化，零件上的油脂就 溶解于液化了的 有机溶剂中而脱离零件，液化了的溶剂又被加热成蒸气，这种过程一直持 续到零件表面的温度与溶剂的温度相等，蒸气不在被液化为止。
前处理及电泳的基础知识汇总
涂装前处理及电泳基础知识一、前处理常规工艺路线：热水洗（喷淋）→预脱脂（喷淋）→脱脂（浸）→自来水洗→自来水洗→表调→磷化→自来水洗→自来水洗→循环纯水洗→纯净纯水洗（不同生产线有所不同，但基本内容是一样的）1.热水洗：目的○1提前给工件（车身）加温，减少预脱脂降温。
○2洗掉工件表面的灰尘异物。
○3软化工件表面的油污，提高脱脂效果。
温度：一般是65+5℃。
常出问题：1 堵喷头，要经常清理检查喷头。
2 生锈，提前加少量的脱脂剂进去调整PH值到9-10。
3、定期清理槽底沉淀物。
2.预脱脂：目的○1除油○2影响脱脂效果的几个因素a.脱脂剂的质量b.脱脂槽液的浓度、温度、喷淋压力、喷淋的时间、喷头的角度、油水分离器的效果等。
3.脱脂：目的○1进一步彻底除油。
除去内腔、死角等喷淋不到的部位的油污。
○2影响脱脂效果的因素 a脱脂剂的质量b.脱脂槽液的浓度、温度、全浸的时间c.槽液搅拌情况、油污含量等。
4-5自来水洗：洗去工件上残留的脱脂剂常出问题：返锈工件清洗太干净或不干净均易生锈，要调整好水的“污染度”保持碱度“2-5”点最好。
如果是新换的水，可以加入少量的脱脂剂，最好是加磷化液的中和剂和促进剂（少量），可解决生锈问题。
6表调：目的，改善工件表面的金属状态，提供很多的磷化结晶核，可以改善磷化的均匀性、磷化速度，减少沉渣，降低膜厚等作用。
一般表调都是“胶肽”类表调剂，效果好，但寿命低，一般只有5-6天。
如果水洗不干净，带入杂质离子太多，失效速度更快，补加也无效，必须换槽重配。
它是一种胶体溶液，应该具备“丁达尔现象”。
否则就失效了。
应经常检测。
此序很重要。
7磷化：要求均匀，致密、薄，灰色或深灰色，不能发花、发黄、挂灰。
一般在阴极电泳线上，均采用“三元磷化”即“锌、锰、镍”的磷化。
它的特点是致密均匀，有一定的硬度。
耐碱性能好，不易在电泳中返溶，P比高（≥85％），一般只有2～4um,膜重大约在1-3g/㎡，结晶细密，只有2～7um 左右。
透明电泳漆工艺流程
透明电泳漆工艺流程引言透明电泳漆作为一种常见的表面处理技术，广泛应用于汽车、电子产品、家具等行业。
它能够提供优雅而耐用的表面涂层，提高产品的外观质量和防腐能力。
本文将详细介绍透明电泳漆工艺流程，包括前处理、电泳涂装、烤漆等环节，以及每个环节中的具体步骤和要点。
前处理•表面清洗：将待涂层部件进行去油、去污处理，以确保涂层能够附着在基材上。
清洗剂的选择应根据基材的性质和表面污垢的种类来确定。
1.首先，使用去油清洗剂将表面上的油污去除。
可以选择有机溶剂清洗剂或碱性清洗剂，根据情况选择。
2.然后，使用酸性清洗剂去除金属表面上的氧化铁或氧化锌。
酸性清洗剂一般为磷酸或硫酸溶液。
•预处理：针对不同的基材，可能需要进行一些特殊的预处理工作，以增强涂层的附着力、耐腐蚀性等特性。
1.对于铝合金部件，可使用化学转化处理剂进行化学转化，形成附着力强的氧化层。
2.对于钢铁部件，可以采用磷化处理，提高与底漆的附着力。
电泳涂装•涂料配制：透明电泳漆通常由环氧树脂和固化剂组成。
根据涂装要求，可以添加一些稀释剂、硅油等调节涂料流变性能和涂层的表面质感。
•涂装系统：透明电泳涂装通常采用封闭式循环系统，以确保涂料的稳定性和质量一致性。
1.涂装槽：将待涂部件悬挂在电泳槽中，通过电场作用使涂料均匀附着于基材表面。
2.电极系统：将槽中的涂料与电源连接，在电场的作用下实现涂料沉积。
3.混合系统：通过机械搅拌或气泡搅动等方式，保持涂料中固体颗粒的分散状态，避免沉降和堵塞。
•涂装参数控制：在电泳涂装过程中，需要控制涂装参数以获得理想的涂层质量。
1.电压：根据涂层厚度和基材形状，合理选择电压大小，以保证涂料均匀附着于基材表面。
2.电流密度：通过调节电流密度，控制涂层的厚度和均匀性。
3.涂胶时间：涂胶时间的长短直接影响着涂层的厚度和质量。
4.温度：涂装温度的控制对于涂层的光泽度和硬度等性能有着重要影响。
烤漆•固化：电泳涂层需要经过烤漆过程进行固化。
电泳涂装中的表面处理工艺
04
汽车制造业
汽车车身、零部件的涂装。
家用电器
洗衣机、冰箱、空调等家用电 器的涂装。
建材行业
门窗、护栏、楼梯等建筑材料 的涂装。
轻工产品
文具、玩具、餐具等轻工产品 的涂装。
02
CATALOGUE
表面处理的重要性
表面处理的目的
பைடு நூலகம்
去除表面污垢和杂质
增强涂层附着力
通过清洗、打磨等手段去除工件表面 的油污、锈蚀、氧化皮等杂质，确保 涂装质量。
复合材料
复合材料由两种或多种材料组成，能够结合各种 材料的优点，提高涂层的综合性能。
新技术的应用
1 2
激光表面处理技术
激光表面处理技术能够实现高精度、高效率的局 部表面处理，提高涂层的附着力和耐腐蚀性能。
等离子体表面处理技术
等离子体表面处理技术能够改变材料表面的化学 和物理性质，提高涂层的附着力和耐磨性能。
质量控制
建立严格的质量控制体系，对涂装过程中的各个环节进行监控和记 录，确保涂装质量的稳定性和可靠性。
06
CATALOGUE
电泳涂装表面处理技术的新发展
新材料的应用
高分子材料
高分子材料具有优异的物理和化学性能，能够提 高涂层的耐磨、耐腐蚀和绝缘性能。
纳米材料
纳米材料具有极高的表面活性和优异的力学性能 ，能够提高涂层的附着力和硬度。
提高表面平整度
通过机械方法对表面进行研磨和 抛光，提高表面的平整度和光滑 度，减少涂层缺陷。
化学预处理
脱脂处理
使用酸性或碱性脱脂剂清除表面的油 脂、污垢和其他有机污染物，为后续 处理做好准备。
锈蚀抑制
使用除锈剂或酸洗剂去除表面的锈迹 和氧化皮，同时抑制新锈的产生，保 证涂装质量。
电泳的工艺简介怎么写
电泳的工艺简介怎么写电泳是一种将电解质溶液中的颗粒物质通过外加电场输运至被处理物表面的工艺。
它不仅广泛应用于汽车、家具、电器、建筑等行业的涂装领域，还在电子、医疗、航空航天等领域有着重要的应用。
下面将对电泳工艺进行详细介绍。
电泳工艺的基本原理是利用电场作用将带电颗粒物质从电解质溶液移到带电电极表面，实现颗粒物质与被处理物的结合。
一般情况下，电泳工艺包括以下几个主要步骤：1. 前处理：将被处理物进行表面清洁、除油、除锈等预处理工作，以确保电泳沉积膜与基材的良好结合。
2. 电解液准备：选择合适的电解液，其中包括了溶剂、溶质、助剂等，以及一定的添加剂，以确保电泳颗粒物质的均匀分散和沉积质量的提高。
3. 电场施加：将电解槽中的被处理物和电极竖直放置，设置两个电极并施加外加电场，从而让带电颗粒物质向被处理物表面运动沉积。
常用的电场包括恒定电场和脉冲电场，前者采用恒定电压或电流作为电泳条件，后者采用脉冲电流进行电沉积。
4. 电泳沉积：通过电化学反应，当电解液中的颗粒物质受到电场力作用时，带电颗粒物质沿电场方向运动至被处理物表面，并在表面沉积形成一层具有一定厚度的涂层。
5. 后处理：对电泳沉积的涂层进行除水、固化、涂装等后处理工作，使得沉积涂层具备良好的机械强度和抗腐蚀性能。
电泳工艺具有以下几个重要特点：1. 高效，具有较高的沉积效率和沉积速率，能够快速形成均匀且致密的涂层，提高生产效率。
2. 高质量，沉积层均匀且具有良好的附着力，能够提供优异的耐腐蚀性和机械强度，延长被处理物的使用寿命。
3. 环保，相对于传统的喷涂工艺，电泳工艺能够充分利用溶液中的材料，减少了溶剂挥发和废弃物排放，对环境影响较小。
4. 可塑性，电泳工艺适用于任何形状的被处理物，无论是平板、管道、三维复杂结构还是微细零件，都能够实现均匀涂覆。
总之，电泳工艺是一种重要的涂装工艺，其应用广泛且具有很好的沉积效率和质量。
尽管电泳工艺存在一些缺点，如较高的设备投资和能源消耗等，但随着科技的不断发展，电泳工艺将继续得到改进和应用，并在未来的工业生产中发挥更重要的作用。
车身前处理电泳工艺流程
`车身前处理电泳工艺流程1、工艺流程复验白车身→预清理→装挂→上件→预脱脂→脱脂→水洗1→水洗2→表调→磷化→水洗3→水洗4→纯水洗→平台沥水→电泳→UF1→UF2→DI水洗→平台沥水→下件→电泳烘干→强冷→检验2、工艺程序及规（1）复验白车身：仔细观察白车身A面应平顺，凹凸度＜1mm，无锈蚀及砂轮打磨痕迹。
其它部位无明显变形。
各表面无重油、明显锈蚀、焊接垃圾及杂物等。
（2）预清理：带乳胶手套，用棉纱蘸稀料擦拭车身外表面油污，再用干净棉纱擦净，重点应保证A面不得留下污痕。
（3）装挂：车身运行到装挂工序自动下降到位后停止，手动控制遥控器将车身调正落放在浸式滑撬上使前后托架离开前后风窗口，用挂钩将车身固定在滑撬上。
打开吊具，手动放行自行小车。
检查装挂安全、可靠后按放车按钮，滑橇自动运行至上件工位。
（4）上件：待吊具自动运行到上件工位后，手动控制吊具上升吊起工件，用锁紧装置锁紧吊具，手动控制吊具上升到光电开关以上高度，按放车按钮，吊具平稳上升到顶点，当下一工位无占位时，小车自动进入前处理、电泳线。
（5）预脱脂：①温度：50℃-60℃开线前半小时将槽液升温到规定围。
A线升温用蒸汽直接加热和电磁阀控制加热两种加热方式同时进行加热，到温后用电磁阀自动控温。
B线升温用天燃气液槽加热系统直接加热，自动控温。
②浸渍时间：3.0min③出槽自动喷淋喷淋压力0.1～0.15Mpa喷嘴方向调整正确、无阻塞，喷淋覆盖全车表面。
随时清理液面，保持液面清洁无杂物。
（6）脱脂：同预脱脂（7）第一水洗：①浸洗1min 常喷，喷淋压力0.1～0.15Mpa,喷嘴方向调整正确，无文档Word`堵塞，喷淋覆盖全车表面，随时清理液面，保持液面清洁无杂物。
槽液溢流，管路无阻塞，泵无异常。
② PH值8-10③倒槽：连续过车300辆(或产量较小的高温天气3天)进行换槽，并做好换槽记录。
换槽时人工清洗水洗槽，将槽清理干净后加新鲜自来水至溢流口。
电泳前处理环保工艺流程
电泳前处理环保工艺流程英文回答：Electrophoresis is a widely used technique in various industries for separating and purifying biomolecules, such as proteins and nucleic acids. However, the process of electrophoresis requires careful preparation and handling of samples to ensure environmental safety. The pre-treatment process before electrophoresis involves several steps to minimize the impact on the environment.Firstly, it is important to properly collect and store the samples to be analyzed. This includes following proper waste disposal guidelines and using appropriate containers to prevent leakage or contamination. Additionally, samples should be labeled clearly to avoid any mix-ups or confusion during the process.Secondly, the samples need to be prepared for electrophoresis by removing any impurities or interferingsubstances. This can be achieved through various methods, such as centrifugation, filtration, or precipitation. These techniques help to concentrate the target biomolecules and remove unwanted substances that may affect the accuracy and efficiency of electrophoresis.Furthermore, it is crucial to use environmentally friendly reagents and buffers during the pre-treatment process. This includes using non-toxic and biodegradable chemicals whenever possible. Additionally, the use of renewable energy sources, such as solar power, for running the equipment can further reduce the environmental impact.In addition to the above steps, proper waste management is essential to ensure environmental safety. This includes segregating and disposing of waste materials according to local regulations. Hazardous waste should be handled and disposed of appropriately to prevent any harm to the environment.Overall, the pre-treatment process before electrophoresis requires careful consideration ofenvironmental factors. By following proper waste management guidelines, using environmentally friendly reagents, and adopting sustainable practices, the impact on the environment can be minimized.中文回答：电泳前的处理环保工艺流程是为了确保在电泳过程中对环境的影响最小化。
电泳的前处理工艺流程
电泳的前处理工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!电泳技术的前处理工艺流程详解电泳，一种基于电荷分离原理的分析技术，广泛应用于生物化学、分子生物学以及临床医学等领域。
铸铝表面电泳前处理工艺流程
铸铝表面电泳前处理工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!铸铝表面电泳前处理工艺流程详解在工业生产中，铸铝件的表面处理是一项重要的工艺环节，其中电泳前处理工艺更是关键，它直接影响到最终产品的外观质量和防腐性能。
阳极电泳的流程
阳极电泳的流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!阳极电泳的流程阳极电泳是一种常见的金属表面处理技术，它通过电泳涂装的方式在金属表面形成一层保护膜，以提高其耐腐蚀性能。
