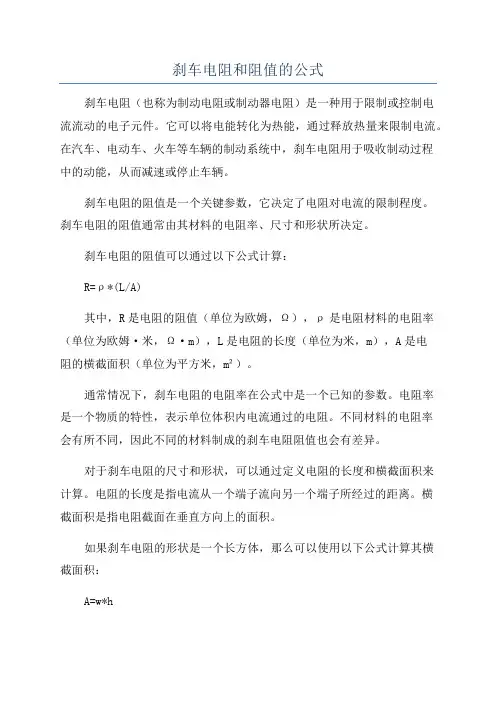

刹车电阻和阻值的公式刹车电阻（也称为制动电阻或制动器电阻）是一种用于限制或控制电流流动的电子元件。
它可以将电能转化为热能，通过释放热量来限制电流。
在汽车、电动车、火车等车辆的制动系统中，刹车电阻用于吸收制动过程中的动能，从而减速或停止车辆。
刹车电阻的阻值是一个关键参数，它决定了电阻对电流的限制程度。
刹车电阻的阻值通常由其材料的电阻率、尺寸和形状所决定。
刹车电阻的阻值可以通过以下公式计算：R=ρ*(L/A)其中，R是电阻的阻值（单位为欧姆，Ω），ρ是电阻材料的电阻率（单位为欧姆·米，Ω·m），L是电阻的长度（单位为米，m），A是电阻的横截面积（单位为平方米，m²）。
通常情况下，刹车电阻的电阻率在公式中是一个已知的参数。
电阻率是一个物质的特性，表示单位体积内电流通过的电阻。
不同材料的电阻率会有所不同，因此不同的材料制成的刹车电阻阻值也会有差异。
对于刹车电阻的尺寸和形状，可以通过定义电阻的长度和横截面积来计算。
电阻的长度是指电流从一个端子流向另一个端子所经过的距离。
横截面积是指电阻截面在垂直方向上的面积。
如果刹车电阻的形状是一个长方体，那么可以使用以下公式计算其横截面积：A=w*h其中，A是横截面积（单位为平方米，m²），w是长方体的宽度（单位为米，m），h是长方体的高度（单位为米，m）。
当刹车电阻的形状和尺寸不规则时，可以通过实际测量获得横截面积。
通过以上公式，我们可以计算出刹车电阻的阻值。
阻值越大，刹车电阻对电流的限制能力越强。
这意味着刹车电阻可以吸收更多的电能，并将其转化为热能，从而减速或停止车辆。
总之，刹车电阻的阻值由其材料的电阻率、长度和横截面积决定，可以通过相应的公式计算得到。
刹车电阻的阻值越大，其限制电流的能力越强，对于制动系统来说，这是非常重要的。
逆变器制动电阻的作用是什么
• 制动电阻使用率规定了制动电阻的使用效率，以避 免制动电阻过热而损坏，它会影响制动单元的制动 效果。制动电阻的使用率设置越低，电阻的发热程 度越小，电阻上消耗的能量越少，制动效果越差。 同时，制动单元的容量也没有得到充分利用。
• 理论上讲，制动电阻使用率为100%时，对制动单元 容量的利用最充分，制动效果也最明显，然而这需 要较大的制动电阻功率的代价，使用者应综合考虑。 在制动电阻阻值和功率都已经确定的前提下，对于 减速较慢的大惯性负载，选取较低的电阻使用率会 取得较好的效果。对于需要快速停机的负载，宜选 取较大制动电阻使用率。
• 使用制动电阻时，必须与制动单元相匹配。当制动 单元输入时，检测直流母线电压过高，控制制动单 元内IGBT导通(逆变器输出，间歇导通)。放电时， 当电压低于设定值时，停止触发。
三、制动电阻阻值的计算
• 制动电阻的选择不受逆变器专用耗能制动单元最大允许电流的限制， 与制动单元之间没有明确的对应关系。阻力值主要根据所需的制动力 矩来选择。功率是根据电阻的电阻和使用情况来决定的。制动电阻电 阻的选择有一个不违反原则:流过制动电阻的电流IC应小于制动单元的 最大允许电流输出能力，即R > 800/ IC。
逆变器制动电阻的作用是什么?什 么时候配备制动电阻?
广东奥创电子2019年4月29日
什么是制动电阻
• 制动电阻器制动电阻器是将电机的再生能量以热 能的形式耗散的载体。它包括两个重要的参数:电 阻电阻和功率容量。一般工程中使用的波纹电阻 和铝合金电阻较多:波纹电阻采用表面垂直波纹， 方便散热，降低寄生电感，选用装铝 合金电阻，易安装散热器，外形美观，高散热铝 合金外箱全密封结构，具有较强的耐振动、耐候 性和长期稳定性;本实用新型体积小，功率大，安 装方便稳定，外形美观，广泛应用于高度恶劣的 工业环境中。
刹车制动电阻和无感电阻的详细资料

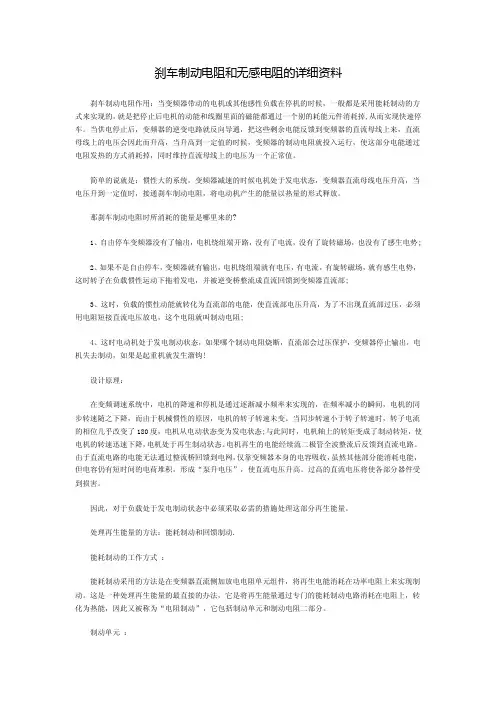

刹车制动电阻和无感电阻的详细资料刹车制动电阻作用：当变频器带动的电机或其他感性负载在停机的时候，一般都是采用能耗制动的方式来实现的，就是把停止后电机的动能和线圈里面的磁能都通过一个别的耗能元件消耗掉,从而实现快速停车。
当供电停止后，变频器的逆变电路就反向导通，把这些剩余电能反馈到变频器的直流母线上来，直流母线上的电压会因此而升高，当升高到一定值的时候，变频器的制动电阻就投入运行，使这部分电能通过电阻发热的方式消耗掉，同时维持直流母线上的电压为一个正常值。
简单的说就是：惯性大的系统，变频器减速的时候电机处于发电状态，变频器直流母线电压升高，当电压升到一定值时，接通刹车制动电阻，将电动机产生的能量以热量的形式释放。
那刹车制动电阻时所消耗的能量是哪里来的?1、自由停车变频器没有了输出，电机绕组端开路，没有了电流，没有了旋转磁场，也没有了感生电势;2、如果不是自由停车，变频器就有输出，电机绕组端就有电压，有电流，有旋转磁场，就有感生电势，这时转子在负载惯性运动下拖着发电，并被逆变桥整流成直流回馈到变频器直流部;3、这时，负载的惯性动能就转化为直流部的电能，使直流部电压升高，为了不出现直流部过压，必须用电阻短接直流电压放电，这个电阻就叫制动电阻;4、这时电动机处于发电制动状态，如果哪个制动电阻烧断，直流部会过压保护，变频器停止输出，电机失去制动，如果是起重机就发生溜钩!设计原理：在变频调速系统中，电机的降速和停机是通过逐渐减小频率来实现的，在频率减小的瞬间，电机的同步转速随之下降，而由于机械惯性的原因，电机的转子转速未变。
当同步转速小于转子转速时，转子电流的相位几乎改变了180度，电机从电动状态变为发电状态;与此同时，电机轴上的转矩变成了制动转矩，使电机的转速迅速下降，电机处于再生制动状态。
电机再生的电能经续流二极管全波整流后反馈到直流电路。
由于直流电路的电能无法通过整流桥回馈到电网，仅靠变频器本身的电容吸收，虽然其他部分能消耗电能，但电容仍有短时间的电荷堆积，形成“泵升电压”，使直流电压升高。
施耐德变频器刹车参数设置

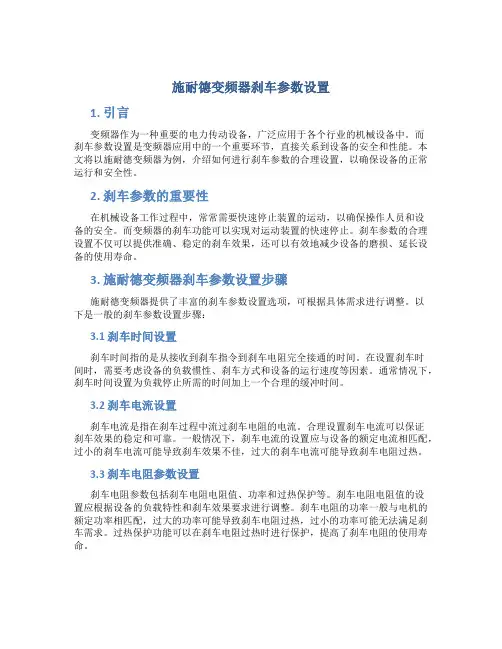

施耐德变频器刹车参数设置1. 引言变频器作为一种重要的电力传动设备，广泛应用于各个行业的机械设备中。
而刹车参数设置是变频器应用中的一个重要环节，直接关系到设备的安全和性能。
本文将以施耐德变频器为例，介绍如何进行刹车参数的合理设置，以确保设备的正常运行和安全性。
2. 刹车参数的重要性在机械设备工作过程中，常常需要快速停止装置的运动，以确保操作人员和设备的安全。
而变频器的刹车功能可以实现对运动装置的快速停止。
刹车参数的合理设置不仅可以提供准确、稳定的刹车效果，还可以有效地减少设备的磨损、延长设备的使用寿命。
3. 施耐德变频器刹车参数设置步骤施耐德变频器提供了丰富的刹车参数设置选项，可根据具体需求进行调整。
以下是一般的刹车参数设置步骤：3.1 刹车时间设置刹车时间指的是从接收到刹车指令到刹车电阻完全接通的时间。
在设置刹车时间时，需要考虑设备的负载惯性、刹车方式和设备的运行速度等因素。
通常情况下，刹车时间设置为负载停止所需的时间加上一个合理的缓冲时间。
3.2 刹车电流设置刹车电流是指在刹车过程中流过刹车电阻的电流。
合理设置刹车电流可以保证刹车效果的稳定和可靠。
一般情况下，刹车电流的设置应与设备的额定电流相匹配，过小的刹车电流可能导致刹车效果不佳，过大的刹车电流可能导致刹车电阻过热。
3.3 刹车电阻参数设置刹车电阻参数包括刹车电阻电阻值、功率和过热保护等。
刹车电阻电阻值的设置应根据设备的负载特性和刹车效果要求进行调整。
刹车电阻的功率一般与电机的额定功率相匹配，过大的功率可能导致刹车电阻过热，过小的功率可能无法满足刹车需求。
过热保护功能可以在刹车电阻过热时进行保护，提高了刹车电阻的使用寿命。
3.4 刹车模式设置施耐德变频器提供了多种刹车模式选择，包括电阻刹车、反电动势刹车和自回馈刹车等。
根据具体应用需求选择合适的刹车模式，并设置相应的参数。
4. 刹车参数设置的注意事项在施耐德变频器刹车参数设置过程中，需要注意以下几个问题：•根据设备的具体需求进行刹车参数的合理设置，以保证设备的安全和性能。
刹车电阻的选型原则
刹车电阻的选型原则随着汽车工业的飞速发展，刹车系统作为汽车安全的重要组成部分，一直受到人们的关注。
而刹车电阻作为刹车系统中的关键元件之一，其选型原则尤为重要。
刹车电阻的选型将直接影响到整个刹车系统的性能和安全性能。
因此，正确选型刹车电阻至关重要。
在进行刹车电阻选型时，首先需要考虑的是电阻的耐压能力。
在汽车的刹车系统中，由于刹车电阻常常会处于高温高压的环境下工作，所以电阻的耐压能力是至关重要的。
一般情况下，刹车电阻的耐压能力要求较高，一般需要在几百伏以上。
因此，选用具有较高额定耐压能力的刹车电阻至关重要。
其次，刹车电阻的功率容量也是选型的重要考虑因素之一。
在刹车系统中，刹车电阻会受到较大的电流冲击，长时间工作可能会导致电阻过热。
因此，选择功率容量适当的刹车电阻至关重要。
通常情况下，刹车电阻的功率容量需要根据实际应用情况综合考虑，以确保刹车系统的正常工作。
此外，刹车电阻的温度系数也是选型时需要考虑的重要因素之一。
在刹车系统中，温度是一个不可忽视的因素，而刹车电阻的温度系数可以反映其工作温度范围。
通常情况下，刹车电阻的温度系数越小，其稳定性越高，适用范围也越广。
因此，在选型刹车电阻时，需要根据实际工作环境来选择合适的温度系数。
另外，刹车电阻的阻值也是选型时需要考虑的一个关键因素。
在刹车系统中，刹车电阻的阻值直接影响到整个刹车系统的性能。
一般情况下，刹车电阻的阻值需要根据实际负载来选择，以确保刹车系统正常工作。
此外，阻值的选择还需要考虑到刹车系统的稳定性和可靠性，以确保刹车系统在各种情况下都能够正常工作。
综上所述，刹车电阻的选型原则是一个综合考虑多个因素的过程。
只有在综合考虑电阻的耐压能力、功率容量、温度系数和阻值等多个因素的基础上进行选型，才能确保刹车系统的性能和安全性能。
因此，在选型刹车电阻时，需要根据实际应用需求综合考虑多个因素，以确保刹车系统的正常工作。
什么是变频器的制动电阻？原理如

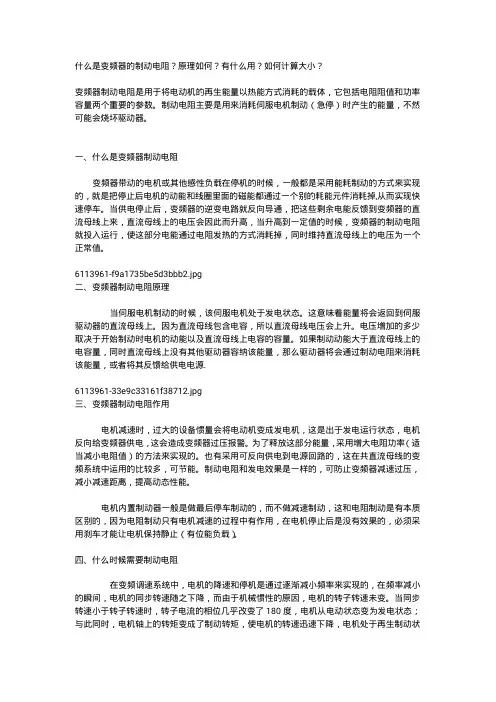

什么是变频器的制动电阻？原理如何？有什么用？如何计算大小？变频器制动电阻是用于将电动机的再生能量以热能方式消耗的载体，它包括电阻阻值和功率容量两个重要的参数。
制动电阻主要是用来消耗伺服电机制动（急停）时产生的能量，不然可能会烧坏驱动器。
一、什么是变频器制动电阻变频器带动的电机或其他感性负载在停机的时候，一般都是采用能耗制动的方式来实现的，就是把停止后电机的动能和线圈里面的磁能都通过一个别的耗能元件消耗掉,从而实现快速停车。
当供电停止后，变频器的逆变电路就反向导通，把这些剩余电能反馈到变频器的直流母线上来，直流母线上的电压会因此而升高，当升高到一定值的时候，变频器的制动电阻就投入运行，使这部分电能通过电阻发热的方式消耗掉，同时维持直流母线上的电压为一个正常值。
6113961-f9a1735b e5d3b b b2.j p g二、变频器制动电阻原理当伺服电机制动的时候，该伺服电机处于发电状态。
这意味着能量将会返回到伺服驱动器的直流母线上。
因为直流母线包含电容，所以直流母线电压会上升。
电压增加的多少取决于开始制动时电机的动能以及直流母线上电容的容量。
如果制动动能大于直流母线上的电容量，同时直流母线上没有其他驱动器容纳该能量，那么驱动器将会通过制动电阻来消耗该能量，或者将其反馈给供电电源.6113961-33e9c33161f38712.j p g三、变频器制动电阻作用电机减速时，过大的设备惯量会将电动机变成发电机，这是出于发电运行状态，电机反向给变频器供电，这会造成变频器过压报警。
为了释放这部分能量，采用增大电阻功率（适当减小电阻值）的方法来实现的。
也有采用可反向供电到电源回路的，这在共直流母线的变频系统中运用的比较多，可节能。
制动电阻和发电效果是一样的，可防止变频器减速过压，减小减速距离，提高动态性能。
电机内置制动器一般是做最后停车制动的，而不做减速制动，这和电阻制动是有本质区别的，因为电阻制动只有电机减速的过程中有作用，在电机停止后是没有效果的，必须采用刹车才能让电机保持静止（有位能负载）。
37KW变频器配套用制动单元制动电阻
开卷和卷取/离心机 Kc=50-60% / Kc=5-20%
下放高度超过 100 米的吊车
Kc=20-40%
偶然制动的负载/其他 Kc=5% / Kc=10%
然后确定系统最大制动电流 Imax 和平均制动电流 Iav。
最大电流应为在保证系统能正常工作、负载获得足够制动转矩时流过制动单元的制动电流。
当制动电阻已经正确的选定后，该电流可以下列公式计算得出：
三 37KW 变频器配套用制动单元制动电阻-电气安装： 3.1 37KW 变频器配套用制动单元制动电阻-安装方式
制动单元要竖直安装在非易燃的坚固固定表面上，即要保证制动单元内部散热片方向是 竖直的，以利空气的自然对流散热。
制动单元在工作过程中会发热，因此安装的制动单元与周围其它部件要空出一定的距离， 视所选配制动单元功率的大小，所空出的距离可以在 150mm－500mm 之间选择。 3.2 37KW 变频器配套用制动单元制动电阻-制动单元与变频器间的接线如下图所示 四 37KW 变频器配套用制动单元制动电阻-制动单元的选型:
P2 370 250 190 355 210 16-36
一.37KW 变频器配套用制动单元制动电阻-能耗动单元的特点： 1.重载型 CDBR 系列 2.电压、功率范围：220V-690V；15KW-400KW;（内置散热风扇） 3.应用性：适用于各种进口、国产低压变频器（三相异步、永磁同步电机）。 4.安全性：采用先进的电力电子技术和高性能的 IGBT 作为开关器件，电压自动跟踪，品
制动电阻的算法
变频器制动电阻介绍及计算方法1 引言目前市场上变频器的制动方法大致有三种：能耗制动，直流制动，回馈（再生）制动。
目前关于制动电阻的计算方法有很多种，从工程的角度来讲要精确的计算制动电阻的阻值和功率在实际应用过程中不是很实际，主要是部分参数无法精确测量。
目前通常用的方法就是估算方法，由于每一个厂家的计算方法各有不同，因此计算的结果不大一致。
2 制动电阻的介绍制动电阻是用于将电动机的再生能量以热能方式消耗的载体，它包括电阻阻值和功率容量两个重要的参数。
通常在工程上选用较多的是波纹电阻和铝合金电阻两种：波纹电阻采用表面立式波纹有利于散热减低寄生电感量，并选用高阻燃无机涂层，有效保护电阻丝不被老化，延长使用寿命，台达原厂配置的就是这样的电阻；铝合金电阻易紧密安装、易附加散热器，外型美观，高散热性的铝合金外盒全包封结构，具有极强的耐振性，耐气候性和长期稳定性；体积小、功率大，安装方便稳固，外形美观，广泛应用于高度恶劣工业环境使用。
3 制动电阻的阻值和功率计算3.1刹车使用率ED%制动使用率ED%,也就是台达说明书中的刹车使用率ED%。
刹车使用率ED%定义为减速时间T1除以减速的周期T2,制动刹车使用率主要是为了能让制动单元和刹车电阻有充分的时间来散除因制动而产生的热量；当刹车电阻发热时，电阻值将会随温度的上升而变高，制动转矩亦随之减少。
刹车使用率ED%=制动时间/ 刹车周期=T1/T2*100%。
（图1）图1刹车使用率ED%定义现在用一个例子来说明制动使用率的概念：10％的制动频率可以这样理解，如果制动电阻在10秒钟能够消耗掉100％的功率，那么制动电阻至少需要90秒才能把产生的热量散掉。
3.2制动单元动作电压准位当直流母线电压大于等于制动电压准位（甄别阈值）时，刹车单元动作进行能量消耗。
台达制动电压准位如表1所示。
3.3制动电阻设计（1）工程设计。
实践证明，当放电电流等于电动机额定电流的一半时，就可以得到与电动机的额定转矩相同的制动转矩了，因此制动电阻的粗略计算是：其中：制动电压准位电机的额定电流为了保证变频器不受损坏，强制限定当流过制动电阻的电流为额定电流时的电阻数值为制动电阻的最小数值。
刹车电阻功率计算
电阻功率=电机千瓦数*10% 电阻欧姆=700/电机千瓦数变频器制动电阻的计算方法2009-08-30 15:06变频器制动电阻的计算方法2008-11-21 19:49A、首先估算出制动转矩一般情况下，在进行电机制动时，电机内部存在一定的损耗，约为额定转矩的18%-22%左右，因此计算出的结果在小于此范围的话就无需接制动装置；B、接着计算制动电阻的阻值在制动单元工作过程中，直流母线的电压的升降取决于常数RC，R即为制动电阻的阻值，C为变频器内部电解电容的容量。
这里制动单元动作电压值一般为710V。
C、然后进行制动单元的选择在进行制动单元的选择时，制动单元的工作最大电流是选择的唯一依据，其计算公式如下：D、最后计算制动电阻的标称功率由于制动电阻为短时工作制，因此根据电阻的特性和技术指标，我们知道电阻的标称功率将小于通电时的消耗功率，一般可用下式求得：制动电阻标称功率= 制动电阻降额系数X 制动期间平均消耗功率X 制动使用率% 2.6 制动特点能耗制动（电阻制动）的优点是构造简单，缺点是运行效率降低，特别是在频繁制动时将要消耗大量的能量，且制动电阻的容量将增大。
制动力矩计算要有足够的制动力矩才能产生需要的制动效果，制动力矩太小，变频器仍然会过电压跳闸。
制动力矩越大，制动能力越强，制动性能约好。
但是制动力矩要求越大，设备投资也会越大。
制动力矩精确计算困难，一般进行估算就能满足要求。
按100%制动力矩设计，可以满足90%以上的负载。
对电梯，提升机，吊车，按100% 开卷和卷起设备，按120%计算离心机100% 需要急速停车的大惯性负载，可能需要120%的制动力矩普通惯性负载80% 在极端的情况下，制动力矩可以设计为150%，此时对制动单元和制动电阻都必须仔细合算，因为此时设备可能工作在极限状态，计算错误可能导致损坏变频器本身。
超过150%的力矩是没有必要的，因为超过了这个数值，变频器本身也到了极限，没有增大的余地了。
75KW变频器配套用制动单元制动电阻
100%
110kW
