芯片设计中的电磁兼容性分析与优化

合集下载

电磁兼容检测分析及优化整改思路

电磁兼容检测分析及优化整改思路

电磁兼容检测分析及优化整改思路发布时间:2021-11-16T07:30:12.853Z 来源:《科学与技术》2021年第8月23期作者:吴辉[导读] 一般而言,电磁兼容指的就是电磁环境内工作的体系或设备吴辉湖南新领航检测技术有限公司湖南长沙 410000摘要:一般而言,电磁兼容指的就是电磁环境内工作的体系或设备,没有异常状况出现,所拥有的抗干扰能力。

针对以上的设备或系统,为了有效控制可靠性、稳定性,便应对电磁兼容做好必要的检测工作。

然后,根据检测所得结果,积极优化整改,进而妥善解决电磁兼容领域问题,并以此来增强设备或体系的整体稳定性、可靠性。

基于此,本文分析了电磁兼容检测有关内容,并提出了有效的优化整改思路。

关键词:检测技术;电磁兼容;优化整改当前,空间环境下的电磁能量飞快增长,而带给环境内的各种电子产品一定的不良影响。

所以,便应提升电子设备的电磁兼容性,来充分缩小该类损害[1]。

为了电子设备的正常运行,就需要科学展开电磁兼容检测,并积极分析讨论检测结果,提出有效的优化整改方案[2]。

一、电磁兼容检测概述1、电磁干扰基本要素一般电磁干扰是指影响设备、体系或输送通道基本性能的不良现象。

在出现电磁能量、输送、接收电磁能量的环节,均具有电磁干扰基本要素[3]。

其中外部干扰是指电源和高压电漏电、外部电网设备和空间环境电磁波的扰动而带来的干扰。

而内部干扰则是指电源的漏电及耦合、过地线信号耦合、设备元件提高温度而带来的干扰。

在定义干扰强度时,通常采用的是分贝,通常而言电压用dBμV表示。

2、检测电磁兼容的仪器在检测电磁兼容时,频谱分析仪作为核心仪器,能够测试电磁兼容参数,并提高图表来表现。

为了更全面地检测设备部件,则应引入电磁兼容体系扫描仪。

此外,针对电磁兼容领域的检测仪器,还有干扰发射器、接收机等设备[4]。

3、检测电磁兼容的场所(1)电波暗室通过电波吸收原材料,能够促使电波暗室直接模拟出来近乎无反射下的电磁环境,进而能够充分消除掉反射电磁带给电磁兼容检测的不利影响。

电磁兼容检测分析及优化整改思路

电磁兼容检测分析及优化整改思路

电磁兼容检测分析及优化整改思路摘要:如今,我国的经济发展迅速,人口数量的增加也越来越多,人们在生活中对电子设备的使用越来越广泛,电子设备当中的电磁兼容问题也需要去考虑。

对电子产品的EMC需要进行必要的检测和分析,对其中存在的问题需要进行改善,对于电子设备来说,EMC指标的作用非常重要,能够帮助其实现工作的安全和稳定情况,通过对其的分析,对电磁干扰的抑制技术探索出相关的优化与整改措施。

关键词:电磁兼容;检测分析;优化整改在如今的社会当中,科学技术在不断的进步,电子设备的应用非常普遍,对人们的生活有着很大的影响,而且人们的生活对电子设备的依赖性也越来越强,为了使电子设备能够更好的使用,需要对电磁兼容性的安全性和稳定性进行检测,只有电磁兼容性符合了相关的标准,电子设备才能够进行正常的工作,发挥其该有的作用。

电子设备的技术和质量方面的要求都是比较高的,电磁兼容性对其影响也是非常重要的。

因此,对其进行检测的相关技术必须要做到灵活的掌握和应用,将电磁兼容的性能增强,不断改进其存在的不足之处。

一、电磁兼容分析与检测(一)电磁兼容性分析电磁兼容性具体是指,电子设备在正常工作的情况下,不会对其他设备产生不必要的影响,电磁兼容性当中,又包括了电磁干扰和电磁抗干扰两个种类,电磁干扰的使用,会使电子设备或者是其系统有不稳定,甚至是退化的现象发生,而电磁抗干扰是指设备不会受到其他因素的干扰。

各种电子设备在使用的过程中,电磁感应和电磁传导等会进行相互的作用,这有时会影响到电子设备的正常工作,还会影响到人体的健康状况。

电磁兼容性会研究这些干扰是如何产生、传播和接收的,同时还会研究如何对其进行抑制,并在此基础上,研发出相关的测量技术。

针对这些问题,应该做出有针对性的优化设计的措施,使得电子设备在一定的环境中能够在兼容性的方面有所保证。

对不符合许可标准的电磁干扰,是坚决不能够引入相关环境中的。

在对电磁兼容性进行检测时,主要的内容有探测周围环境的电磁干扰,对仪器的抗干扰程度进行检测,同时还要考虑其对所产生的干扰进行拦截的能力。

芯片设计中的电源完整性优化方案有哪些

芯片设计中的电源完整性优化方案有哪些

芯片设计中的电源完整性优化方案有哪些在当今的科技领域,芯片作为核心组件,其性能和稳定性对于各种电子设备的运行至关重要。

而在芯片设计中,电源完整性是一个关键的考虑因素。

电源完整性不佳可能导致信号失真、噪声增加、性能下降甚至芯片失效等问题。

那么,为了确保芯片的正常运行,有哪些有效的电源完整性优化方案呢?首先,合理的电源分配网络(PDN)设计是基础。

PDN 就像是芯片的“血管”,负责为各个部分输送稳定的电源。

在设计 PDN 时,需要考虑到电流的需求、电阻和电感的影响。

通过使用多层板和大面积的电源平面,可以减小电阻和电感,从而降低电源线上的电压降和噪声。

同时,合理规划电源引脚的布局,使得电流能够均匀地分布到芯片的各个区域。

其次,去耦电容的选择和布局也非常重要。

去耦电容就像是电源的“蓄水池”,能够在电流需求突然变化时迅速提供能量,从而稳定电源电压。

在选择去耦电容时,需要考虑电容的容量、等效串联电阻(ESR)和等效串联电感(ESL)等参数。

通常,会使用多种不同容量的电容组合,以覆盖不同频率范围的噪声。

在布局去耦电容时,应尽量靠近电源引脚和芯片的敏感区域,以减少寄生电感的影响。

芯片封装的设计也对电源完整性有着显著的影响。

优质的封装可以降低电感和电阻,提高电源的传输效率。

例如,采用倒装芯片封装技术,可以缩短芯片与封装之间的连接路径,从而减小电感。

此外,优化封装的引脚布局和电源引脚的数量,也有助于改善电源的分布。

在芯片内部,电源门控技术是一种有效的节能和优化电源完整性的方法。

通过在不需要某些模块工作时关闭其电源,可以减少静态功耗,同时降低电源噪声的影响。

这种技术需要在设计时仔细考虑电源开关的控制逻辑和时序,以避免出现错误的操作。

电源网格的布线也是一个关键环节。

布线的宽度和间距需要根据电流大小进行合理设计,以确保足够的电流承载能力。

同时,要尽量避免直角转弯和过长的走线,以减小电感的影响。

使用先进的布线工具和算法,可以帮助优化电源网格的布线。

光刻机对芯片电磁兼容性的影响与优化

光刻机对芯片电磁兼容性的影响与优化

光刻机对芯片电磁兼容性的影响与优化在现代科技领域,芯片作为电子产品的核心之一,其性能和可靠性对整个产品的正常运行起着至关重要的作用。

然而,随着芯片制造工艺的不断进步和芯片结构的不断复杂化,电磁兼容性问题也逐渐凸显出来。

光刻机作为芯片制造中的关键设备之一,其对芯片的电磁兼容性有着重要的影响。

本文将探讨光刻机对芯片电磁兼容性的影响以及优化方法。

一、光刻机对芯片电磁兼容性的影响光刻机在芯片制造过程中扮演着非常重要的角色,它用于将芯片设计中的电路图案转移到硅片上。

然而,由于光刻机本身的工作原理和特点,可能会对芯片的电磁兼容性产生一定的影响。

首先,光刻机使用的强光源会产生较强的电磁辐射。

这种辐射可能会对芯片上的电路产生电磁干扰,导致芯片的性能下降甚至失效。

尤其是在高密度集成电路中,电磁干扰对芯片性能的影响更为敏感。

其次,光刻机的运行过程中会产生振动和噪声。

这些振动和噪声都会在芯片上产生一定的机械应力,进而对芯片的电特性产生影响。

例如,振动可能导致芯片上连接线松动或断裂,进而影响电路的连接性和信号传输。

另外,光刻机使用的化学药液(如光刻胶)也可能对芯片的电磁兼容性产生影响。

药液中可能存在金属离子等物质,这些物质可能通过与芯片上的电路相互作用而改变芯片的电特性。

二、光刻机对芯片电磁兼容性的优化方法为了减小光刻机对芯片电磁兼容性的影响,人们提出了一系列的优化方法,以确保芯片的正常运行和可靠性。

首先,可以对光刻机的设计进行优化,减小其电磁辐射强度。

例如,通过优化光源的结构和使用抗辐射材料来减少辐射泄漏。

此外,合理设计光刻机的结构,提高机械刚度和稳定性,减小振动和噪声的产生。

其次,可以采取屏蔽措施来减少电磁干扰对芯片的影响。

这包括在光刻机周围设置金属屏蔽罩,将辐射和干扰限制在较小的范围内。

另外,在光刻胶的选择和处理上也可以进行优化。

选择低含金属离子的胶料,减小药液对芯片电路的影响。

同时,在药液的使用过程中要进行严格的控制和清洁,以减少污染物的存在。

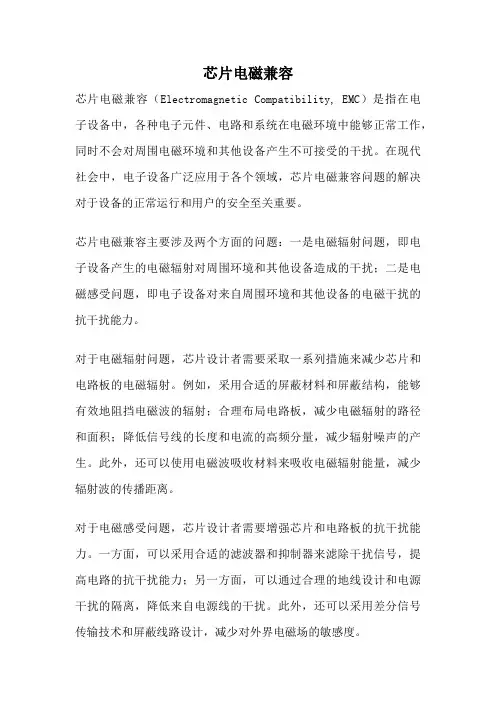

芯片电磁兼容

芯片电磁兼容

芯片电磁兼容芯片电磁兼容(Electromagnetic Compatibility, EMC)是指在电子设备中,各种电子元件、电路和系统在电磁环境中能够正常工作,同时不会对周围电磁环境和其他设备产生不可接受的干扰。

在现代社会中,电子设备广泛应用于各个领域,芯片电磁兼容问题的解决对于设备的正常运行和用户的安全至关重要。

芯片电磁兼容主要涉及两个方面的问题:一是电磁辐射问题,即电子设备产生的电磁辐射对周围环境和其他设备造成的干扰;二是电磁感受问题,即电子设备对来自周围环境和其他设备的电磁干扰的抗干扰能力。

对于电磁辐射问题,芯片设计者需要采取一系列措施来减少芯片和电路板的电磁辐射。

例如,采用合适的屏蔽材料和屏蔽结构,能够有效地阻挡电磁波的辐射;合理布局电路板,减少电磁辐射的路径和面积;降低信号线的长度和电流的高频分量,减少辐射噪声的产生。

此外,还可以使用电磁波吸收材料来吸收电磁辐射能量,减少辐射波的传播距离。

对于电磁感受问题,芯片设计者需要增强芯片和电路板的抗干扰能力。

一方面,可以采用合适的滤波器和抑制器来滤除干扰信号,提高电路的抗干扰能力;另一方面,可以通过合理的地线设计和电源干扰的隔离,降低来自电源线的干扰。

此外,还可以采用差分信号传输技术和屏蔽线路设计,减少对外界电磁场的敏感度。

芯片电磁兼容问题的解决不仅仅局限于芯片设计阶段,还需要在电路板设计、系统集成和产品测试等环节中进行全面考虑。

在电路板设计中,需要注意信号线和电源线的布局,避免信号线和电源线的交叉和靠近;在系统集成中,需要合理地组织芯片和其他电子元件的排布,减少互相之间的干扰;在产品测试中,需要采用专业的测试设备和方法来评估产品的电磁兼容性能,确保产品符合相关的国际标准和规范。

芯片电磁兼容是电子设备设计中不可忽视的重要问题,对于设备的正常工作和用户的安全具有重要意义。

通过采取合适的设计措施和测试方法,可以有效地解决芯片电磁兼容问题,提高设备的可靠性和稳定性。

芯片设计中的可靠性和稳定性分析技术研究

芯片设计中的可靠性和稳定性分析技术研究

芯片设计中的可靠性和稳定性分析技术研究芯片设计是现代科技的核心,它的成功与否决定了今后科技的发展方向。

可靠性和稳定性是芯片设计领域中最常关注的问题之一,必须为芯片的正确运行提供保障。

如何保证芯片在工作期间的可靠性和稳定性是一个非常具有挑战性的问题,需要引入多种技术手段。

本文将介绍芯片设计中的可靠性和稳定性分析技术的研究现状。

一、可靠性分析技术可靠性是芯片设计领域中的一个非常重要的问题,它对芯片的功能实现和性能提升有着非常大的影响。

芯片的可靠性不仅仅是与寿命有关,也与工作环境相关。

因此,芯片设计者需要考虑多种可靠性指标来保证它们的正确运作。

1. 可靠性测试可靠性测试是芯片可靠性分析技术的重要环节之一。

可靠性测试包括低温老化测试、高温老化测试、热冲击测试、导电膜耐电压测试等。

在设计芯片时,通过对这些测试数据的统计分析,可以有效的预测芯片的可靠性指标,并为芯片的改进提供可靠数据支持。

2. 可靠性模型可靠性模型是可靠性分析的重要组成部分。

通过构建芯片的可靠性模型,可以预测芯片在特定的工作条件下运作的可靠性程度,为芯片的设计和工作提供一定程度的保障。

另外,可靠性模型也可以用于芯片故障诊断和表征。

3. 性能优化性能优化是芯片设计中的重要环节之一。

芯片设计者需要通过改进设计理念和技术手段,优化芯片的性能表现。

同时,也需要关注芯片的可靠性和稳定性,确保芯片能够长期稳定的运行。

通过性能优化,可以提高芯片的效率和稳定性,延长芯片的使用寿命。

二、稳定性分析技术稳定性是芯片运行的一个非常重要的指标,它关系到芯片的效率和精度。

芯片的稳定性指标主要包括漂移、噪声和温度等方面。

稳定性分析技术主要包括以下几个方面。

1. 电压、电流噪声分析噪声分析是芯片稳定性分析技术的重要组成部分。

电压、电流噪声是芯片稳定性的一个重要指标,也是评估芯片性能的一个重要指标。

通过对芯片的电压、电流噪声进行测试和分析,可以有效的评估芯片的稳定性。

2. 热仿真分析热仿真分析是芯片稳定性分析技术的重要手段之一。

芯片设计中的电磁兼容性分析技术有哪些创新

芯片设计中的电磁兼容性分析技术有哪些创新

芯片设计中的电磁兼容性分析技术有哪些创新在当今科技飞速发展的时代,芯片作为电子设备的核心组件,其性能和可靠性至关重要。

而电磁兼容性(EMC)是确保芯片在复杂电磁环境中正常工作、不干扰其他设备且自身不受干扰的关键因素。

随着芯片集成度的不断提高、工作频率的增加以及应用场景的日益多样化,传统的电磁兼容性分析技术已经难以满足需求,因此一系列创新的技术应运而生。

一、三维全波电磁场仿真技术传统的电磁兼容性分析方法大多基于二维模型或简化的三维模型,这在面对日益复杂的芯片结构时存在较大的局限性。

三维全波电磁场仿真技术的出现是一项重大创新。

它能够精确地模拟芯片内部的电磁场分布,考虑到多层布线、过孔、封装等复杂结构的影响。

通过这种技术,设计人员可以更准确地预测电磁干扰的产生和传播路径,从而优化芯片布局和布线,提高电磁兼容性。

例如,在高速数字芯片设计中,信号的传输速度越来越快,信号完整性问题变得尤为突出。

三维全波电磁场仿真可以帮助分析高速信号在传输线上的反射、串扰等现象,从而合理地设计匹配电阻、端接电容等,减少信号失真和电磁辐射。

二、电磁拓扑分析方法电磁拓扑分析方法是将芯片及其周边环境看作一个由多个电磁单元组成的网络,通过分析这些单元之间的连接关系和电磁耦合特性,来评估整个系统的电磁兼容性。

这种方法的创新之处在于能够将复杂的电磁问题分解为相对简单的子问题,从而降低分析的难度和计算量。

在芯片设计中,电磁拓扑分析可以帮助确定关键的电磁耦合路径,针对性地采取屏蔽、滤波等措施。

比如,对于电源分配网络,通过电磁拓扑分析可以找出容易产生噪声的节点和路径,进而优化电源滤波电容的布局和参数,提高电源的稳定性和抗干扰能力。

三、多物理场协同仿真技术芯片在工作过程中会同时受到电磁场、热场、力场等多种物理场的作用,这些物理场之间相互影响。

多物理场协同仿真技术的创新在于能够同时考虑这些物理场的耦合效应,从而更全面地评估芯片的电磁兼容性。

以芯片的热效应为例,温度的升高会导致材料的电导率发生变化,进而影响电磁性能。

芯片设计的可靠性分析与优化

芯片设计的可靠性分析与优化

芯片设计的可靠性分析与优化随着电子技术的快速发展,芯片技术已经成为各种电子设备的核心。

从智能手机到计算机,从汽车电子到医疗设备,芯片作为控制和处理器具有不可替代的地位。

由于芯片设计的复杂性和制造技术的限制,芯片的可靠性分析和优化显得尤为重要。

一、芯片设计的可靠性分析芯片的可靠性包括两个层面:电性可靠性和物理可靠性。

电性可靠性指的是芯片在长时间使用过程中,其电气性能表现是否稳定一致、符合规定的要求。

物理可靠性指的是芯片本身的物理结构是否经过充分考虑,有无潜在的缺陷或制造缺陷。

1.1 电性可靠性分析电性可靠性的分析主要包括以下方面:1.1.1 温度分析芯片的工作温度是一个重要的电性能量。

在运行过程中,芯片温度的变化会影响芯片的性能。

温度过高会导致硅芯片失去其性能和可靠性,甚至在终端使用中会出现故障。

因此,在芯片设计之前就需要进行温度分析,以确保芯片的电气性能在一定温度范围内稳定。

1.1.2 电磁兼容性分析芯片在终端设备中需要与其他设备进行互动和交流。

因此,芯片的电磁兼容性也是一个重要的可靠性指标。

如果芯片电磁兼容性差,就可能会产生干扰或者受到外界干扰,导致芯片的性能下降,甚至出现故障。

因此,在芯片设计之前要进行电磁兼容性分析,并采取措施以确保芯片的电磁兼容性。

1.1.3 电路完整性分析芯片的电路完整性是指芯片电路中各个部分之间的信号完整性和数据完整性。

由于信号线长度、电气性能等因素的影响,信号在芯片内部的传输会受到一些限制。

这些限制可能导致信号的失真或数据的丢失,如果不加以考虑和解决,就会影响芯片的性能。

因此,在芯片设计时需要考虑电路的完整性,同时采取措施以改善它。

1.2 物理可靠性分析物理可靠性的分析主要包括以下方面:1.2.1 设计布局分析芯片的可靠性在设计布局时就应该受到充分考虑。

为防止外部干扰,芯片设计中需要给各个模块之间留一定的间隔,以避免互相干扰。

同时,为了保证芯片的可靠性,需要合理设计供电、接地等电路,以避免电源噪声及地回流等问题。

芯片设计中的电磁干扰问题如何解决

芯片设计中的电磁干扰问题如何解决

芯片设计中的电磁干扰问题如何解决在当今的科技时代,芯片作为各种电子设备的核心组件,其性能和稳定性至关重要。

然而,在芯片设计过程中,电磁干扰问题却常常成为困扰工程师的一大难题。

电磁干扰不仅会影响芯片的正常工作,还可能导致整个电子系统的性能下降甚至失效。

那么,如何有效地解决芯片设计中的电磁干扰问题呢?要解决这个问题,首先我们需要了解电磁干扰是如何产生的。

简单来说,电磁干扰是指电子设备在工作时产生的电磁波对周围环境或其他设备造成的不良影响。

在芯片内部,电流的快速变化、信号的传输以及电路的布局等因素都可能导致电磁干扰的产生。

电流的快速变化是产生电磁干扰的一个重要原因。

当芯片中的晶体管快速开关时,电流会在瞬间发生巨大的变化,从而产生强烈的电磁场。

这些电磁场可能会通过辐射或者传导的方式影响到其他电路部分,造成信号失真、噪声增加等问题。

信号的传输也是一个容易产生电磁干扰的环节。

如果信号在传输过程中受到干扰,可能会导致数据错误、传输速率降低等问题。

特别是在高速信号传输中,由于信号频率高、变化快,电磁干扰的影响更加显著。

电路的布局不合理同样会引发电磁干扰。

例如,电源线和信号线靠得太近,或者不同功能的电路模块之间没有进行有效的隔离,都可能导致电磁相互耦合,从而产生干扰。

了解了电磁干扰的产生原因,接下来我们就可以探讨相应的解决方法。

在芯片设计的早期阶段,进行电磁兼容性分析是非常重要的。

通过使用专业的仿真软件,可以对芯片的电磁性能进行预测和评估,提前发现可能存在的电磁干扰问题,并采取相应的措施进行优化。

例如,可以调整电路参数、改变布局结构等,以降低电磁干扰的影响。

合理的电路布局是解决电磁干扰问题的关键之一。

在布局时,应尽量将电源线和信号线分开,避免它们之间的交叉和耦合。

同时,对于敏感电路和噪声源电路,要进行有效的隔离,以减少相互干扰。

此外,还可以采用多层电路板设计,将不同功能的电路分布在不同的层上,通过地层和电源层来屏蔽电磁干扰。

芯片设计中的电磁兼容性问题如何解决

芯片设计中的电磁兼容性问题如何解决

芯片设计中的电磁兼容性问题如何解决在当今高度数字化和信息化的时代,芯片作为各种电子设备的核心组件,其性能和可靠性至关重要。

然而,在芯片设计过程中,电磁兼容性(EMC)问题是一个不容忽视的挑战。

电磁兼容性是指电子设备在其电磁环境中能正常工作,且不对该环境中任何事物构成不能承受的电磁骚扰的能力。

如果芯片在设计阶段没有充分考虑电磁兼容性,可能会导致信号干扰、数据错误、系统故障甚至整个设备无法正常运行。

因此,解决芯片设计中的电磁兼容性问题具有极其重要的意义。

要解决芯片设计中的电磁兼容性问题,首先需要深入了解电磁干扰的产生机制。

电磁干扰主要来源于三个方面:传导干扰、辐射干扰和串扰。

传导干扰是指干扰信号通过电源线、信号线等导体传播;辐射干扰则是通过空间电磁场向外传播;串扰则是指相邻信号线之间的电磁耦合。

在芯片内部,由于晶体管的高速开关动作、电流的快速变化以及布线的不合理等因素,都可能产生这些电磁干扰。

为了降低传导干扰,在芯片设计中可以采用合理的电源和地平面布局。

电源平面和地平面应该尽可能地靠近,以减小电源和地之间的阻抗,从而减少电源噪声和地弹噪声。

同时,在电源引脚处添加适当的滤波电容,可以滤除电源线上的高频噪声。

此外,对于输入输出接口,应该采用合适的滤波电路,以阻止外部的干扰信号进入芯片内部,同时也防止芯片内部的干扰信号向外传播。

辐射干扰的抑制则需要从芯片的封装和布局入手。

合理的芯片封装可以有效地屏蔽内部电路产生的电磁场,减少对外辐射。

在芯片布局方面,应尽量减小高速信号线的长度,避免形成环形天线结构。

对于敏感电路,如模拟电路部分,应该与数字电路部分进行隔离,以减少数字电路产生的噪声对模拟电路的影响。

串扰是芯片设计中另一个常见的电磁兼容性问题。

为了减小串扰,可以采用增加信号线间距、使用屏蔽线或者采用差分信号传输等方法。

在布线时,应该遵循一些基本原则,如尽量避免平行布线、减少信号线的交叉等。

同时,对于关键信号线,可以采用多层布线或者在相邻层之间设置地平面来进行隔离。

芯片电路设计中的信号完整性分析与优化

芯片电路设计中的信号完整性分析与优化

芯片电路设计中的信号完整性分析与优化在现代科技的发展中,芯片电路设计是至关重要的一环。

而在芯片电路设计中,信号完整性是一个关键的问题。

它涉及到信号在芯片中的传输和接收过程中是否能够保持其原有的质量和准确性。

信号完整性的分析与优化是确保芯片电路性能稳定可靠的关键步骤。

一、信号完整性分析在芯片电路设计过程中,信号完整性分析是必不可少的一步。

它可以帮助设计师了解信号在芯片内部的传输过程中可能出现的问题,提前预防并解决这些问题。

信号完整性分析主要包括以下几个方面:1. 信号传输时延:信号在芯片内传输的时间延迟会对电路的性能产生影响。

通过分析信号传输时延,可以确定信号是否能够在预定时间内到达目标位置,从而保证芯片的正常工作。

2. 信号反射:信号在传输过程中遇到过渡边沿时会发生反射现象。

这种反射会导致信号波形不稳定,进而影响芯片的工作。

通过对信号反射的分析,可以确定是否需要进行阻抗匹配等优化措施,从而保证信号的完整性。

3. 信号串扰:当多条信号在芯片内同时进行传输时,它们之间可能会产生互相干扰的现象,将导致信号的失真和噪声增加。

信号串扰的分析可以帮助设计师选择适当的信号引脚布局和引脚排列方式,以降低信号串扰的影响。

二、信号完整性优化在进行信号完整性分析的基础上,设计师可以采取一系列措施来优化信号的完整性,保证芯片的正常工作和性能稳定:1. 电源噪声抑制:电源噪声是一个常见的信号完整性问题。

它会对芯片电路的稳定性和准确性产生不利影响。

设计师可以采用滤波器、瞬态电容和电磁屏蔽等方法来抑制电源噪声的干扰,提高信号的完整性。

2. 阻抗匹配:信号传输中的阻抗不匹配会导致信号反射和波形失真。

设计师可以通过调整电阻和电容的数值,优化电路的布局来实现阻抗匹配,从而降低信号反射的发生,提高信号的完整性。

3. 信号引脚布局优化:芯片上的信号引脚布局合理与否对信号完整性起着重要作用。

设计师可以通过良好的信号引脚布局来减少信号串扰、提高信号传输速率和降低功耗。

电脑芯片制造中的电磁干扰与抑制技术分析

电脑芯片制造中的电磁干扰与抑制技术分析

电脑芯片制造中的电磁干扰与抑制技术分析电脑的普及与发展,离不开电子元器件的不断进步与创新,其中,电脑芯片作为电子设备的核心,发挥着极为重要的作用。

然而,在电脑芯片的制造过程中,电磁干扰的问题也随之而来。

本文将对电脑芯片制造中的电磁干扰问题进行分析,并介绍一些抑制技术,以保证电脑的稳定性和可靠性。

一、电磁干扰对电脑芯片的影响电磁干扰是指电磁场中的能量传播到其他电子设备或系统中,造成它们异常工作或损坏的现象。

在电脑芯片制造中,电磁干扰可能对芯片的性能和工作稳定性产生不利影响。

首先,电磁干扰可能导致电脑芯片的噪声增加,降低其信号传输的质量。

当电磁场与芯片内部导体产生耦合时,会引起电磁波的辐射和吸收,从而干扰芯片内部的信号传输线路。

这可能导致信号失真、数据丢失等问题,影响芯片的正常工作和计算能力。

其次,电磁干扰还可能导致电脑芯片的抗干扰能力下降,使其对外界电磁干扰更加敏感。

电脑使用的材料、电路布局等因素,都会影响芯片对电磁干扰的敏感程度。

而一旦电脑芯片受到电磁干扰的影响,就可能出现系统崩溃、运行不稳定等问题,给用户带来困扰与损失。

二、电磁干扰抑制技术为了有效地抑制电磁干扰,保证电脑芯片在工作中的稳定性和可靠性,现有的电磁干扰抑制技术主要包括以下几个方面:1. 电磁兼容设计(Electromagnetic Compatibility, EMC)电磁兼容设计是一种综合性的技术,旨在保证电子设备在相互间干扰的情况下,能够正常工作和协调共存。

在电脑芯片的制造过程中,采用合适的电磁兼容设计可以减少或避免电磁干扰的发生,提高芯片的抗干扰能力。

2. 屏蔽技术屏蔽技术是通过在芯片周围或内部设置屏蔽层,来阻止电磁信号的传播和干扰。

常用的屏蔽材料包括金属薄膜、导电橡胶等。

通过合理的屏蔽设计,可以有效地减少电脑芯片受到的外界电磁干扰。

3. 地线设计电脑芯片制造过程中的地线设计也是抑制电磁干扰的重要手段之一。

合理的地线布局可有效降低电脑系统中的地引入电磁干扰,减少干扰源与受干扰设备之间的互相耦合。

芯片设计中的高速信号完整性分析方法是什么

芯片设计中的高速信号完整性分析方法是什么

芯片设计中的高速信号完整性分析方法是什么在当今的科技时代,芯片作为电子设备的核心组件,其性能和可靠性至关重要。

而在芯片设计中,高速信号完整性分析是确保芯片正常运行的关键环节之一。

那么,究竟什么是高速信号完整性分析方法呢?要理解高速信号完整性分析,首先得明白高速信号的特点。

在芯片中,高速信号的传输速度极快,频率高,信号的上升和下降时间短。

这就带来了一系列问题,比如信号的反射、串扰、衰减等。

如果这些问题得不到妥善解决,就会导致信号失真,从而影响芯片的性能和稳定性。

高速信号完整性分析方法的第一步是建立准确的电路模型。

这就像是为芯片的电路绘制一幅精确的地图。

模型中要包括芯片中的各种元件,如电阻、电容、电感等,以及它们之间的连接关系。

通过使用专业的电路仿真软件,可以对这些模型进行模拟和分析,预测信号在电路中的传输情况。

在建立电路模型时,需要考虑到各种因素对信号的影响。

比如,线路的阻抗匹配就是一个非常重要的因素。

如果线路的阻抗不匹配,就会导致信号反射,使得信号的波形发生畸变。

为了实现良好的阻抗匹配,需要精心设计线路的宽度、厚度、间距等参数。

信号的串扰也是高速信号完整性分析中需要重点关注的问题。

当多条线路靠得很近时,信号之间就会相互干扰,这就是串扰。

为了减少串扰的影响,在芯片布局布线时,要合理安排线路的走向和间距,采用屏蔽措施等。

另一个重要的分析方法是对信号的传输线进行特性分析。

传输线的特性包括其电阻、电感、电容等参数,这些参数会影响信号的传输速度和衰减程度。

通过对传输线特性的分析,可以选择合适的传输线类型和材料,以优化信号的传输性能。

电源完整性也是高速信号完整性分析的重要组成部分。

芯片中的电源供应必须稳定可靠,否则会导致芯片工作不正常。

在分析电源完整性时,要考虑电源的分布网络、去耦电容的布局等因素,以确保电源噪声在可接受的范围内。

电磁兼容性分析也是必不可少的。

随着芯片工作频率的提高,电磁辐射和干扰问题变得越来越突出。

大规模集成电路设计中的电磁兼容分析

大规模集成电路设计中的电磁兼容分析

大规模集成电路设计中的电磁兼容分析大规模集成电路(VLSI)设计是现代电子工业发展的基础,它的高集成度以及复杂性,使得电路间的电磁兼容问题日益严重。

电磁兼容问题主要表现为电磁干扰及电磁容忍度,在电路设计中的分析与解决成为关键。

本文将重点探讨大规模集成电路设计中的电磁兼容分析。

一、电磁干扰分析电磁干扰(EMI)是由于电路中的电磁波产生的电流和电压干扰而引起,在VLSI设计中电磁波的传播路径、电源电压及电流等多种因素导致EMI的产生。

EMI可能会影响电路的性能并导致系统故障,所以分析和解决EMI问题非常重要。

在设计VLSI时,如何减少EMI产生?首先,尽量避免时钟信号等重要信号的传输路径过长,减少电路的小回路,避免可能引起的电磁辐射;其次,可以用屏蔽结构或地平面来降低干扰电压及电流的传播;最后,在电路级别可以采用低功率和低速等措施来减少EMI产生。

二、电磁容忍度分析电磁容忍度(EMT)是指电路能够承受的电磁波干扰程度,即可正常工作的电磁环境。

在VLSI设计中,EMT分析包含了电路的抗干扰能力以及外部电磁干扰下的稳定性等。

在EMT分析中,最主要的指标是抗噪声容限(SNR)。

SNR指信号与噪声之间的比值,代表了电路的信号传输准确性。

因此,设计中需要考虑噪声的来源及其幅度,采取相应的措施来提高电路的EMT。

三、改善电磁兼容性的方法为改善电磁兼容性,一些有效的措施和方法:电路层面,通过电导/辐射屏蔽结构的设计,可以降低电磁辐射及电磁波的传播;同时在电路设计过程中加入电容、电感、抑制网络等设备,抵抗EMI干扰,进一步提高电路的EMC性能。

在板级设计阶段,信号接口需采用标准接口标准,同时做好接口板的布线、电源设计等工作,以保证板间层间互不干扰,保证系统工作的稳定性。

四、总结电磁兼容分析是大规模集成电路设计中非常重要的一环。

EMI和EMT都是电磁兼容问题的重要指标,需要通过一系列有效的措施来分析、评估和优化电路的EMC性能,以确保电路的正常、稳定工作。

浅谈电磁兼容检测分析及优化整改思路

浅谈电磁兼容检测分析及优化整改思路

浅谈电磁兼容检测分析及优化整改思路摘要:随着国家的快速发展,我们国家的人口也在不断地增长,在我们的日常生活中,我们将会更加频繁地接触到各种电子产品,因此我们必须要考虑到这些电子产品中的电磁兼容问题。

要对电子产品的电磁兼容展开必要的检测和分析,并针对其所出现的问题展开改进,电磁兼容指标的影响十分关键,可以使其达到工作的安全性和稳定性,在此基础上,对其进行了深入的研究,并提出了相应的优化与整改措施。

关键词:电磁兼容;检测分析;优化整改引言在当今的社会中,科技一直在飞速发展,电子设备的运用已经变得十分广泛,它对人类的日常生活产生了很大的影响,同时,人类的生活也对它们产生了极大的依赖。

要想让这些电子设备可以更好地被运用,就必须要对其电磁兼容性的安全性和稳定性展开测试,唯有在与有关的规范相一致的情况下,这些电子设备才可以顺利地工作,并起到应有的功能。

由于对电子设备的技术和品质有很高的要求,因此,电磁兼容性对其也有很大的影响。

所以,要对其进行检测的有关技术,要有灵活性地把握并运用,加强其电磁兼容性,并对其缺陷进行不断地修正。

一、电磁兼容分析与检测(一)电磁兼容性分析所谓电磁兼容性,就是在电子设备正常运行的条件下,不会对其它设备造成无谓的冲击,其中,电磁兼容性分为两大类,一是电磁干扰,二是电磁抗干扰,利用电磁干扰,会导致电子设备或其系统出现不稳定,乃至出现恶化,而电磁抗干扰则是指设备不会被其它因素所干扰。

在使用各类电子设备的时候,电磁感应和电磁导电等会发生相互的作用,这不仅会影响到电子设备的正常工作,还会对人体的身体健康产生一定的影响。

在电磁兼容方面,深入分析各种信号的产生、传播和接收机制,以及如何消除它们的影响,并据此开发相应的检测技术。

对于这种情况,应当采取有针对性的优化设计措施,以确保在某种条件下,电子设备可以在相容性上得到保障。

不合格的 EMI,是绝对不允许的。

在对电磁兼容性进行检测时,主要包括对周围环境的电磁干扰进行探测,测试设备的抗干扰水平,并考虑其对所产生的干扰的拦截的能力。

芯片设计中的物理验证与布局优化

芯片设计中的物理验证与布局优化

芯片设计中的物理验证与布局优化随着半导体技术的不断发展和电子产品的不断更新换代,芯片设计在现代电子产业中扮演着重要的角色。

而在芯片设计的过程中,物理验证与布局优化是至关重要的环节。

本文将介绍芯片设计中的物理验证和布局优化的基本原理与方法。

一、物理验证物理验证是指通过对芯片设计的物理特性进行检测和验证,以确保设计的正确性和可行性。

物理验证主要包括以下几个方面:1. 物理设计规则检查(DRC)物理设计规则检查是验证芯片设计是否符合制造工艺的要求,以确保电路在工艺制造过程中不会出现问题。

DRC主要检查芯片的版图设计是否满足一系列的制造规则,包括线宽、间距、电容等参数的合法性。

2. 物理验证模拟(LVS)物理验证模拟是对芯片的逻辑电路和物理版图之间的一致性进行验证。

LVS通过比较逻辑设计和物理设计之间的连接关系和电路特性,以确保芯片的物理版图与逻辑设计的一致性。

3. 电磁规划与分析电磁规划与分析是通过对芯片设计中的电磁干扰和耦合效应进行检测和分析,以确保芯片在工作过程中的电磁性能满足要求。

电磁规划与分析主要包括电磁兼容性分析和电磁干扰抑制措施的设计与验证。

二、布局优化布局优化是指通过对芯片的版图布局进行调整和优化,以提高芯片的性能和功耗效率。

布局优化主要包括以下几个方面:1. 布局规划布局规划是指在芯片设计的早期阶段对芯片版图进行整体规划和设计,包括分层布局、功耗规划、引脚布局等。

良好的布局规划能够提高芯片的性能和可靠性,并减少功耗。

2. 布线优化布线优化是指对芯片的信号线路进行优化和调整,以减小信号路径的长度和延迟,提高信号传输的速度和稳定性。

布线优化需要考虑多个因素,包括信号的延迟、布线的密度、电磁干扰等。

3. 功耗优化功耗优化是指通过对芯片的电路设计和布局进行优化,以减小芯片的功耗。

功耗优化可以从多个方面入手,包括逻辑电路的设计、电源的分布和供电方式、电路的时钟管理等。

三、物理验证与布局优化的挑战与趋势在芯片设计中,物理验证与布局优化面临着一些挑战,主要包括设计规模的不断扩大、功耗和热管理的困难、制造工艺的限制等。

芯片设计中的EMC与抗干扰技术

芯片设计中的EMC与抗干扰技术

芯片设计中的EMC与抗干扰技术随着科技的进步和应用需求的增长,芯片设计中的EMC(电磁兼容性)与抗干扰技术变得越来越重要。

本文将介绍EMC与抗干扰技术的基本概念和原理,并探讨其在芯片设计中的应用。

一、EMC与抗干扰技术概述EMC是指电子设备在同一电磁环境中互不干扰,同时保持所需的正常工作能力的能力。

在现代电子设备中,由于电路复杂性的增加和器件尺寸的缩小,电子设备之间的电磁干扰问题变得日益突出。

而抗干扰技术则是指通过各种手段来减弱或消除电子设备之间的干扰,保证设备的正常工作。

二、EMC与抗干扰技术的原理1. 电磁辐射与抗辐射电子设备中的电流和信号会产生电磁辐射,这种辐射可能对附近的设备产生干扰。

通过合理的线路布局、屏蔽设计和滤波器等手段可以减少电磁辐射,提高设备的抗辐射能力。

2. 电磁感应与抗感应电磁感应是指外部电磁场对电子设备内部产生的干扰,这种干扰可能导致设备的误操作或数据丢失。

通过合理的布线、屏蔽和地线设计等手段可以减少电磁感应的干扰,并提高设备的抗感应能力。

3. 地线设计与抑制干扰地线是将电子设备与地连接的导线,合理的地线设计可以有效地抑制干扰。

例如,将设备的数字地线和模拟地线分开布线,避免它们之间的干扰。

4. 滤波器与去耦电容滤波器和去耦电容器可以有效地减少设备中的高频噪声和干扰电流。

通过在供电线路上添加合适的滤波器和去耦电容,可以提高设备的抗干扰能力。

三、芯片设计中的EMC与抗干扰技术应用1. 芯片布局与元件安排在芯片设计中,合理的布局和元件安排可以降低电磁干扰。

例如,在设计PCB板时,将敏感电路和高频电路远离可能产生噪声的部件,最大程度地减少电磁干扰。

2. 屏蔽设计与接地技术采用屏蔽罩和金属屏蔽层可以有效地隔离芯片,减少对外界的辐射和干扰。

同时,合理的接地技术可以提高抗干扰能力,例如使用多点接地和保持地面的均匀接地。

3. 模拟与数字信号分离在芯片设计中,将模拟和数字信号分离可以减少干扰。

谈电磁兼容检测及优化整改思路

谈电磁兼容检测及优化整改思路

谈电磁兼容检测及优化整改思路摘要:一般来说,电磁兼容是指在电磁环境中运行的系统或装置,无异常状况发生,具有抗干扰的能力。

对于上述装置或者系统而言,可以对可靠性,稳定性进行有效的调控,则要对电磁兼容进行必要测试。

接着,基于检测得到的结果,积极进行优化整改,然后妥善地解决电磁兼容方面的问题,并借此加强装置或系统整体的稳定性,可靠性。

在此基础上,对电磁兼容检测的相关内容进行分析研究,并且提出行之有效的优化整改思路。

关键词:电磁兼容;优化整改;思路引言:目前在空间环境中电磁能量以极快速度增加,并且给环境中各类电子产品带来了一些不良影响。

尤其是电子电气设备中,会因为其自身特性造成电磁干扰等问题,对设备本身产生严重影响。

因此便要增强电子设备电磁兼容性,以全面减少此类危害为电子设备正常工作服务,就必须对电磁兼容检测工作进行科学的开展,并且对检测结果进行了积极的分析和探讨,提出了行之有效的优化整改方案。

一、电磁干扰的基本要素通常的电磁干扰就是指对设备的冲击、体系或者输送通道的基本性能不良等。

主要表现为电磁感应作用、电磁辐射以及电磁场对人体的危害等方面。

当电磁能量,传输发生时、接受电磁能量等步骤,都有电磁干扰的基本要素。

其中,外部干扰为电源与高压电之间的漏电、外部电网设备及空间环境电磁波干扰所造成之。

由于电子设备与外界联系紧密,因此对电磁兼容性提出了很高要求[1]。

以及内部干扰,即电源漏电和耦合问题、过地线的信号耦合、设备元件升高温度所引起的扰动。

当干扰强度被界定后,一般用分贝表示,一般情况下,电压以dBμV为单位。

二、电磁兼容优化整改的思路(一)优化整改单一化产品设计1、产品设计优化的思路站在产品的立场,设计思路的好坏直接决定了设备产品电磁兼容性能。

在产品设计初期,设计师往往只注重于满足使用要求,而忽视对产品功能方面进行分析。

在产品的功能设计完成后,多发生功能性及其他扰动。

在产品设计过程中,往往只注重其技术性能,忽略其与用户使用之间的联系。

集成电路设计中的电磁兼容性设计与电磁辐射抑制方法

集成电路设计中的电磁兼容性设计与电磁辐射抑制方法
二、行业基础
与集成电路设计中的电磁兼容性设计与电磁辐射抑制方法相关的行业和领域,其核心要素和特征包括微电子技术、电磁场理论、电路设计技术、材料科学以及系统集成技术等。
微电子技术是集成电路设计的基础,它的发展推动了集成度的提高和器件尺寸的减小。电磁场理论为分析和解决电磁兼容性问题提供了理论基础,而电路设计技术则是实现电磁兼容性的关键。材料科学的发展为电磁辐射抑制提供了新的材料和工艺,系统集成技术则关注如何在整体系统层面实现电磁兼容性。
-材料与工艺:新型材料和工艺的不断涌现,对电磁兼容性设计提出了新的要求,如何在设计中充分利用这些新材料和工艺,是一个待解决的问题。
影响行业/领域发展的关键因素包括:
-技术进步:微电子技术的快速发展,推动电磁兼容性设计与电磁辐射抑制方法的研究不断深入。
-市场需求:随着电子产品性能和功能的不断提高,市场对电磁兼容性设计的要求也越来越高。
可能面临的机遇和挑战:
1.机遇:
-国家政策支持:国家对科技创新的大力支持,为电磁兼容性设计与电磁辐射抑制技术的发展提供了良好的外部环境。
-市场需求增长:电子产品性能提升和功能拓展,使得电磁兼容性设计市场需求持续增长。
-技术进步:微电子技术、材料科学等领域突破,为电磁兼容性设计提供了更多可能性。
2.挑战:
七、市场与竞争分析
当前,集成电路设计中的电磁兼容性设计与电磁辐射抑制领域市场现状如下:
市场现状:
-市场规模:随着电子产品种类的不断丰富和性能的不断提高,电磁兼容性设计与电磁辐射抑制市场需求持续增长。
-市场分布:主要集中在北美、欧洲、亚洲等地区,其中我国市场增长迅速。
竞争格局:
-竞争者:包括国际知名企业如英特尔、高通、博通等,以及国内企业如华为、中兴、紫光等。

芯片设计中的电磁兼容性分析与优化设计

芯片设计中的电磁兼容性分析与优化设计

芯片设计中的电磁兼容性分析与优化设计随着科技的发展和应用领域的不断拓展,芯片设计已成为现代电子领域中的重要组成部分。

而在芯片设计中,电磁兼容性(EMC)不仅是影响产品质量稳定性的重要因素,更是对产品合规性的要求之一。

因此,芯片设计中的EMC分析与优化设计显得尤为重要。

电磁兼容性是指电子设备在对外界电磁环境的影响以及对环境中的电磁干扰的抵抗能力。

对于芯片电磁兼容性的评估,主要需要考虑两个方面:一是芯片对外界电磁环境的影响,即辐射和传导干扰;二是芯片自身电磁辐射干扰和传导干扰。

对于EMC问题的解决,首先需要了解芯片电磁干扰发生的原理。

首先,芯片在工作过程中会产生较大的电流和电压变化,这些信号可能会通过芯片的引脚从芯片外部发射出去,形成电磁辐射干扰,造成其他设备的故障或者干扰;同时,芯片也可能会受到外部电磁辐射干扰,进而通过芯片引脚进入芯片内部,形成传导干扰,影响芯片的正常工作。

为了解决EMC问题,一般采用两个方法:一是设计EMC兼容性的电路或者模块,例如在芯片引脚周围添加电容、电感来过滤高频噪声信号,或者采用屏蔽结构来避免电磁辐射干扰;另一个方法是通过EMC测试和仿真来验证芯片性能及其稳定性,以对未来市场应用做出合适的预估和保障措施。

EMC测试和仿真可以有效预测芯片在真实环境下的EMC性能表现,同时,可以快速检测出存在的问题并加以解决,提高产品质量和稳定性。

在EMC测试方面,主要有预生产测试和最终认证测试两种。

预生产测试主要用来检测芯片设计是否满足EMC要求,包括辐射和传导干扰测量以及静态和动态电特性测量;最终认证测试则是指在芯片制造完成后进行的以确保产品的合规性。

除此之外,EMC仿真在芯片设计中也有着不可替代的重要性。

芯片设计中需要将芯片的关键性能指标进行分析和优化设计,例如噪声、功耗等,而这些指标的优化和改进也需要考虑EMC因素的影响。

通过模拟芯片工作时的EMC情况,可以更好地优化设计,提高芯片的稳定性和可靠性。

相关主题
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

芯片设计中的电磁兼容性分析与优化
电子产品的大规模应用,无疑是数字化时代的一个标志。

而随着各类电子产品
的不断出现和应用,芯片设计的重要性也凸显出来。

而一个完整的芯片设计当中,电磁兼容性则显得尤为重要。

本文将就芯片设计中的电磁兼容性分析与优化涉及的内容进行深入探讨。

一、电磁兼容性
电磁兼容性(EMC)是指电子设备或系统,在电磁环境下能够正常工作而不对其
它设备或系统和环境产生无意的电磁干扰的能力。

电磁兼容性主要包括两个方面,即抗干扰性和辐射性。

1、抗干扰性
抗干扰性是指电磁设备或系统在外部电磁场的作用下,能够保持其正常的工作
状态,从而不受外部干扰的影响。

2、辐射性
辐射性是指电磁设备或系统在其自身工作过程中所辐射出的电磁波对周围设备
或系统产生干扰的能力。

在无线通信和雷达等高频设备中,辐射性的重要性更加凸显。

二、电磁兼容性分析与优化
芯片设计的电磁兼容性分析与优化是指,在电磁环境下对芯片进行评估、优化、验证和纠错,使其能够在这一环境下正常工作,而不对其他设备或环境产生电磁干扰。

其中又主要包括芯片抗干扰性优化和辐射性优化两个方面。

1、芯片抗干扰性优化
芯片抗干扰性优化是针对芯片对外部干扰抵抗能力的优化,这里又可以将其分
为两个方面——输入抗扰性和输出抗扰性。

输入抗扰性主要关注芯片能否抵抗外界输入信号的干扰,主要有以下三种情况。

(1) 对电源噪声的抑制:电路的抗噪声设计,主要对芯片内对应电源及信号流
的线路进行噪声控制,提高对输入信号的抵抗能力。

(2) 对ESD防护的处理:针对芯片的电气敏感度进行优化,降低设备受到静电
的干扰程度,提高芯片的使用寿命。

(3) 对共模噪声的抑制:采用高阻抗输入电路,针对共模噪声进行抑制,降低
芯片受到干扰的程度。

输出抗扰性主要关注芯片的信号输出,使其在外界干扰的情况下依然能够正常
输出信号。

针对输出抗扰性的处理,一般需考虑以下几个方面。

(1) 抗震处理:对芯片输出信号的部分进行抗震处理,提高芯片抗干扰的效果。

(2) 滤波电路设计:对芯片输出的信号进行低通和带阻滤波处理,从而过滤掉
一些干扰信号。

2、辐射性优化
芯片的辐射性通常是指高频信号通过芯片而产生的电磁波,或者芯片本身由于
高频动作而产生的辐射。

做好芯片辐射性优化,主要同样分为两个方面——输入辐射优化和输出辐射优化。

(1) 输入辐射优化
输入辐射优化主要关注芯片被输入信号产生的辐射,提高芯片的抗干扰能力。

(2) 输出辐射优化
对于芯片输出辐射的优化,需要针对以下两个方面进行考虑。

(1) 芯片输出浪涌电流的控制。

(2) 芯片输出信号的辐射控制。

三、总结
电磁兼容性作为芯片设计中不可忽视的环节,对于整个电子设备的正常运行至关重要。

有关电磁兼容性分析和优化工作,可以从抗干扰性优化和辐射性优化两个角度出发,通过针对输入辐射和输出辐射两个方面进行处理,大大提高芯片的抗干扰能力和使用寿命,同时还能够保障设备的正常运作。

相关文档
最新文档
