s112桥梁板张拉计算
桥梁预应力张拉详细计算过程及伸长量计算过程
一、工程概况（一）总体概况即本项目终点K11+700，全长11.7公里。
我标段共有T梁432片，其中90片为16 m，342片为13m，（详见表1.1T梁工程数量表）。
表1.1T梁工程数量表二、施工工艺张拉作业使用智能张拉设备。
当试压同条件试块强度和现场回弹强度≥90%设计强度值时进行张拉。
张拉正后方设置防护钢板挡板。
预应力张拉设计顺序现张拉N1，后张拉N2，依次进行。
钢绞线张拉程序：0→初应力(0.10δk) →0.2δk→1.0δk(持荷5min锚固)，预应力钢绞线张拉采用双控，即以张拉力控制为主，以伸长量进行校核。
实际伸长量与理论伸长量差值需控制在±6%以内。
若实际量测伸长量符合计算要求（与计算伸长值相比误差在±6%范围之内）则封闭锚具和夹片并拆除千斤顶，如果实际量测伸长量与计算伸长值相差较大，暂停张拉，查清原因并解决问题后方再继续张拉（预应力筋理论伸长值及预应力筋平均张拉力的计算见计算书）。
T梁起拱度采用张拉前后测设高程并计算其差值得出。
张拉前，在梁中轴线上以跨中为起点向两边每2m纵距布设观察点位，用水准仪测设高程。
张拉时要注意不要堵塞进、出浆孔孔道。
张拉完成后，将多余的钢绞线用砂轮机切除，钢铰线剩余长度﹥3cm。
钢绞线切除后，及时对锚头进行封堵，保证封锚密实。
张拉前千斤顶、锚环、夹片、工作锚具、工作夹片、压力表、油泵等张拉设备进行检验。
千斤顶、油泵、压力表与张拉应力值的关系方程式，由有资质的检测单位检测。
锚环、夹片、工作锚具、工作夹片应当无破损，锚环、夹片、工作锚具、工作夹片在使用前送样进行强度检验，符合《预应力筋用锚具、夹具和连接器》、《公路桥梁预应力钢铰线用锚具、连接器试验方法及检验规格》等技术要求后使用。
使用前必须对每一个锚环和夹片进行观察，发现有损伤和裂纹等异常情况，给予更换，如异常情况的锚环、夹片数量占该批次数量的10%，则该批次的锚环、夹片停止使用。
张拉时，钢铰线应匀速渐进张拉，按照先N1后N2的顺序，智能张拉操作具体方法为：（1）、准备工作①准备与张拉系统能配套使用的限位板、锚具、夹片，电脑（预装Windows XP操作系统，自带无线网络适配器），三相电缆，阳伞等必须准备齐全。
梁板张拉实际伸长量计算
梁板张拉实际伸长量计算
梁板张拉实际伸长量计算
梁板的张拉是一种常见的结构加固方法，可以提高梁板的能力和
稳定性。
在梁板张拉的过程中，了解梁板的实际伸长量是非常重要的，它可以帮助我们更好地设计和施工梁板加固工程。
首先，我们需要知道梁板的伸长量计算公式。
梁板的伸长量可以
通过以下公式来计算：
△L = L0 * E * ε
其中，△L为梁板的实际伸长量，L0为梁板的原始长度，E为梁板材料的弹性模量，ε为梁板受力时的应变。
其次，我们需要了解梁板受力时的应变情况。
梁板的应变可以通
过以下公式计算：
ε = σ / E
其中，ε为梁板的应变，σ为梁板受到的应力，E为梁板材料的
弹性模量。
通过测量梁板受到的应力，我们可以计算出梁板的应变情况。
然后，我们需要知道梁板材料的弹性模量。
弹性模量是梁板材料
的一个重要物理参数，可以通过材料试验或相关资料来获取。
不同材
料的弹性模量会有所不同，我们需要根据实际情况选择相应的数值。
最后，我们需要测量梁板的原始长度。
在进行梁板加固工程时，我们需要准确测量梁板的原始长度，以便计算出梁板的实际伸长量。
总而言之，梁板张拉实际伸长量的计算需要了解梁板的伸长量计算公式、梁板受力时的应变情况、梁板材料的弹性模量和梁板的原始长度。
通过这些信息的计算和测量，我们可以准确地计算出梁板的实际伸长量，为梁板加固工程的设计和施工提供有力的指导。
张拉计算
预应力张拉的计算公式? (先张和后张)2010-3-31 15:14提问者：騎著烏龟闯紅燈|浏览次数：8691次马上要调到桥梁板预制厂工作其他图纸这块没什么但是对预应力很陌生不知道怎么计算还有那个压力表兆帕...等互相的关系请说的通俗预应力的计算公式：F=PSF-张拉力kN,P-压力MPa,S-活塞面积mm2。
根据这个公式转换就行。
通俗些，我给你举个例子，你就明白了。
假设预制板中铺设有10条10.7的钢筋(该规格的钢筋横截面积为90mm2,标准抗拉强度为1420MPa)，按照一般标准规定，取张拉系数0.7，即每条钢筋的张拉应力为1420*0.7=994MPa。
张垃机的油缸活塞面积为400cm2,则张拉时，压力表值P2计算为。
由于在张拉过程中，钢筋受拉力F1与张拉机的张拉力F2大小是相等的，所以有F1=F2。
即，P1*S1=P2*S2,所以P2=P1*S1/S2=1条钢筋张拉应力*1条钢筋横截面积*钢筋条数/张拉机活塞面积=994*90*10/400*100=22.365MPa。
这样所不知道你清楚没有。
如果还不清楚，加我，联系解决！别忘了给分哦！2010-4-2 10:48 Mclovin_Young|一级先张法计算公式：∆L= PL/(E_g∙A_y )P-预应力钢筋张拉力(N);L-预应力钢筋长度(m);E_g-预应力钢筋弹性模量(MPa)A_y-预应力钢筋截面积(mm2)后张法计算公式：(1).精确计算法∆L= ∫_0^L▒〖(Pe^(-(kx+μθ)))/(E_g∙A_y )〗简单意义上说是一段一段的微小效应的累积，从0到L的积分，相信这位朋友应该不陌生。
(2).简化计算法∆L= (P1∙L)/(E_g∙A_y ) 其中P1 =P[(1+e^(-(kL+μθ)))/2]P-预应力钢筋张拉端的张拉力(N);L-从张拉端到计算载面的孔道长度(m);θ-从张拉端到计算截面曲线孔道部分切线的夹角之和(rad);k-孔道每米局部偏差对摩擦的影响系数；u-预应力钢筋与孔道壁的摩擦系数；E_g,A_y意义同上；P1-预应力钢筋的平均张拉力；值得说明的是，后张法公式适用于从一端算到另一段，因为有单端张拉和梁段张拉之分张拉钢绞线目前新规范是三控，即张拉前混凝土强度，弹性模量，龄期的控制，张拉中油压表读数，钢绞线伸长量，持荷时间，但是油压表读数为准，伸长量作为校核，并持荷规定时间。

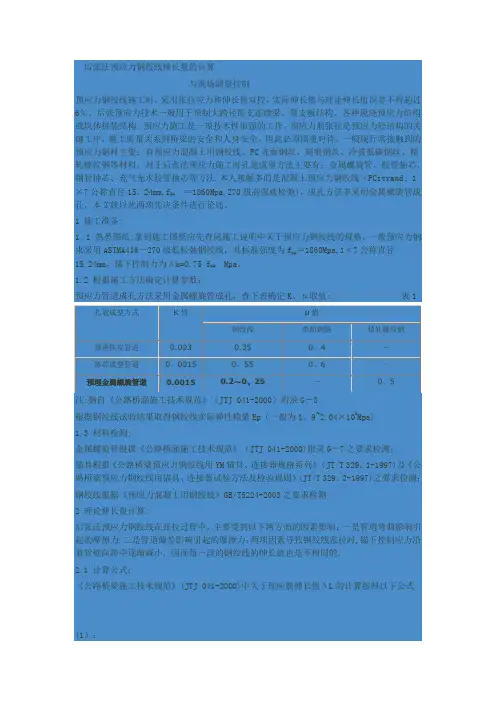

张拉计算方法
后张法预应力钢绞线伸长量的计算与现场测量控制预应力钢绞线施工时，采用张拉应力和伸长值双控，实际伸长值与理论伸长值误差不得超过6％，后张预应力技术一般用于预制大跨径简支连续梁、简支板结构，各种现浇预应力结构或块体拼装结构。
预应力施工是一项技术性很强的工作，预应力筋张拉是预应力砼结构的关键工序，施工质量关系到桥梁的安全和人身安全，因此必须慎重对待。
一般现行常接触到的预应力钢材主要：有预应力混凝土用钢绞线、PC光面钢丝、刻痕钢丝、冷拔低碳钢丝、精轧螺纹钢等材料。
对于后张法预应力施工时孔道成型方法主要有：金属螺旋管、胶管抽芯、钢管抽芯、充气充水胶管抽芯等方法.本人接触多的是混凝土预应力钢绞线（PCstrand、1×7公称直径15，24mm,f pk＝1860Mpa,270级高强底松弛)，成孔方法多采用金属螺旋管成孔，本文就以此两项先决条件进行论述。
1 施工准备:1。
1 熟悉图纸:拿到施工图纸应先查阅施工说明中关于预应力钢绞线的规格，一般预应力钢束采用ASTMA416—270级低松弛钢绞线，其标准强度为f pk＝1860Mpa,1×7公称直径15,24mm，锚下控制力为Δk=0.75 f pk Mpa。
1.2 根据施工方法确定计算参数：预应力管道成孔方法采用金属螺旋管成孔，查下表确定K、μ取值: 表1ΔL＝Pp×L Ap×EpΔL—各分段预应力筋的理论伸长值（mm)；Pp-各分段预应力筋的平均张拉力（N）；L-预应力筋的分段长度（mm）；Ap—预应力筋的截面面积（mm2);Ep—预应力筋的弹性模量(Mpa)；《公路桥梁施工技术规范》（JTJ 041-2000）附录G－8中规定了Pp的计算公式(2）：Pp＝P×（1－e－(kx＋μθ）)kx＋μθP—预应力筋张拉端的张拉力，将钢绞线分段计算后，为每分段的起点张拉力，即为前段的终点张拉力（N)；θ—从张拉端至计算截面曲线孔道部分切线的夹角之和，分段后为每分段中每段曲线段的切线夹角(rad）;x—从张拉端至计算截面的孔道长度，分段后为每个分段长度或为公式1中L值；k-孔道每束局部偏差对摩擦的影响系数（1/m）,管道内全长均应考虑该影响；μ—预应力筋与孔道壁之间的磨擦系数，只在管道弯曲部分考虑该系数的影响。
12米预制空心板张拉计算书
昌江环城东路改扩建工程AK+102 1号桥空心板张拉计算书施工单位:计算:审核:编制日期:张拉计算书一、工程概况AK0+102 1号桥空心板梁共设4束预应力钢束，N1、N2各二束。
N1预应力钢束计算长度为12606mm、切角θ1=3°，N2预应力钢束计算长度为12634mm、切角θ2=7°。
二、φs15.20钢绞线检测指标1、单股直径φ=15.20mm2、单股截面积A=140mm23、破坏力：269KN4、抗拉标准强度f pk =1860Mpa5、强性模量Ep=1.95×105Mpa三、张拉顺序和程序空心板的预应力施加应采取对称两端张拉的原则进行，依《公路桥涵施工技术规范》及本桥的设计文件，预应力钢束张拉顺序为:左N1→右N2→右N1→左N2。
各预应力钢束的张拉程序如下：0→10%σk→100%σk（持荷2min）→锚固四、张拉应力值与对应张拉力1、控制应力σk =0.75f pk=0.75×1860=1395MpaM15-3预应力钢束的初张拉力1.00F1=3σk A=586KNM15-4预应力钢束的初张拉力1.00F2=4σk A=781KN2、初应力0.10σk =139.5 MpaM15-3预应力钢束的初张拉力0.10 F 1=59KN M15-4预应力钢束的初张拉力0.10 F 2=78KN 3、2倍初应力0.2σk =279MpaM15-3预应力钢束的0.2 F 1=118KN M15-4预应力钢束的0.2 F 2=156KN 五、预应力钢束的理论伸长值 1、理论伸长值的计算：p p E L AE FL L /)/(σ==∆F ：预应力钢束平均张拉力（N ） L ：从张拉端至计算载面的钢束长度(mm) A ：预应力钢束截面积（mm 2） Ep ：预应力钢材的弹性摸量（Mpa ）)/()1()(θσσθu kx eu kx k +-=+-k σ：预应力钢束的控制应力（Mpa ）；x ：从张拉端至计算截面的钢束长度（m ）；θ：从张拉端至计算截面曲线孔道部分切线的夹角之和（rad)； k ：孔道每米局部偏差摩擦影响系数，取k=0.0015； μ：预应力钢束与孔道壁磨擦系数，取μ=0.25； (1) N1预应力钢束的伸长值计算： ==x L 6.303mθ1=30×∏÷1800=0.0524 rad)/()1(1)(1θσσθu kx e u kx k +-=+-)0524.025.0303.60015.0/()1(1395)0524.025.0303.60015.0(⨯+⨯-⨯=⨯+⨯-e = 1379Mpamm E L L p 89195000/630313792/2=⨯⨯==∆σ(2) N2预应力钢束的伸长值计算：==x L 6.317mθ2==40×∏÷1800=0.0698 rad)/()1(2)(2θσσθu kx e u kx k +-=+-)0698.025.0317.60015.0/()1(1395)0698.025.0317.60015.0(⨯+⨯-⨯=⨯+⨯-e=1376Mpamm E L L p 89195000/631713762/2=⨯⨯==∆σ2、实际伸长量计算：实际伸长量计算公式：ΔL=ΔL 1+ΔL 2-ΔL 3其中ΔL 1─初应力0.15σk 至超张拉应力1.00σk 的实测伸长值；ΔL 2─初应力0.10σk 的推算伸长值，采用0.10σk 至0.2σk 之间的实测伸长值；ΔL 3─千斤顶段工作长度的伸长值和锚固时夹片的跟进量。
张拉计算方法

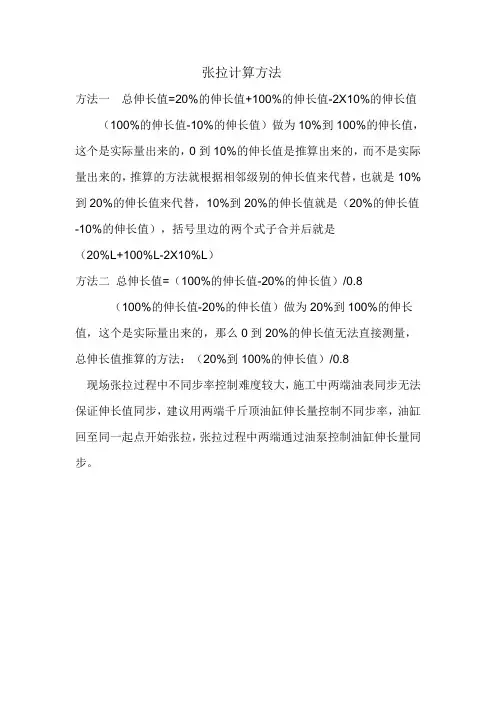

张拉计算方法
方法一总伸长值=20%的伸长值+100%的伸长值-2X10%的伸长值（100%的伸长值-10%的伸长值）做为10%到100%的伸长值，这个是实际量出来的，0到10%的伸长值是推算出来的，而不是实际量出来的，推算的方法就根据相邻级别的伸长值来代替，也就是10%到20%的伸长值来代替，10%到20%的伸长值就是（20%的伸长值-10%的伸长值），括号里边的两个式子合并后就是
（20%L+100%L-2X10%L）
方法二总伸长值=（100%的伸长值-20%的伸长值）/0.8
（100%的伸长值-20%的伸长值）做为20%到100%的伸长值，这个是实际量出来的，那么0到20%的伸长值无法直接测量，总伸长值推算的方法：（20%到100%的伸长值）/0.8
现场张拉过程中不同步率控制难度较大，施工中两端油表同步无法保证伸长值同步，建议用两端千斤顶油缸伸长量控制不同步率，油缸回至同一起点开始张拉，张拉过程中两端通过油泵控制油缸伸长量同步。
桥梁预应力张拉详细计算过程及伸长量计算过程
桥梁预应力张拉详细计算过程及伸长量计算过程引言桥梁建设是现代交通基础设施的重要组成部分，而桥梁预应力张拉技术则是桥梁建设中不可或缺的重要技术之一。
预应力张拉是通过在桥梁构建中施加顶部预应力，来减小桥梁在使用过程中由于自重、荷载等原因所引起的变形和挠度，保证桥梁在使用过程中的稳定性和安全性。
本文将详细介绍桥梁预应力张拉的计算过程及伸长量计算过程。
桥梁预应力张拉的计算过程步骤1：确定张拉力和张拉方式桥梁预应力张拉的第一步是确定桥梁所需的张拉力及张拉方式。
张拉力的大小需要根据桥梁的设计要求来确定，而张拉方式包括单钩拉伸法和双钩拉伸法两种。
步骤2：计算张拉钢束的位置桥梁预应力张拉的第二步是计算张拉钢束的位置。
张拉钢束位置的计算是基于桥梁的索力平衡原理来进行的，可以根据桥梁的梁跨、跨中荷载和桥墩高度等参数进行计算。
步骤3：计算预应力损失桥梁预应力张拉的第三步是计算预应力损失。
预应力损失包括摩擦损失、锚固损失和局部损失等，预应力张拉时要根据实际情况对其进行合理的估计和调整。
步骤4：计算锚固力桥梁预应力张拉的第四步是计算锚固力。
锚固力是指在桥梁预应力张拉过程中锚固系统所需要承受的力，要根据实际情况进行计算和调整。
步骤5：计算张拉钢束的伸长量桥梁预应力张拉的最后一步是计算张拉钢束的伸长量。
伸长量的计算需要根据钢束的弹性模量、张拉力大小和锚固长度等参数进行计算。
张拉钢束的伸长量计算过程张拉钢束的伸长量计算是桥梁预应力张拉过程中的一个重要步骤，涉及到桥梁的预应力张拉效果的预测和评估。
下面简要介绍张拉钢束的伸长量计算过程。
步骤1：确定钢束的弹性模量张拉钢束的伸长量计算的第一步是确定钢束的弹性模量。
弹性模量是指在给定应力条件下材料的应变值，通常可以从材料手册中查到。
步骤2：计算材料的工作应力计算材料的工作应力是张拉钢束的伸长量计算的第二步，可以根据材料的弹性模量、张拉力和钢束的初始长度等参数进行计算。
步骤3：计算钢束的伸长量计算钢束的伸长量是进行张拉钢束伸长量计算的最后一步，可以根据材料的弹性模量、钢束的初始长度、张拉力和工作应力等参数进行计算。
张拉伸长量计算公式
张拉伸长量计算公式
张拉伸长量是指杆件在受到拉力作用时发生的伸长量，它是我们
在工程计算中常常需要考虑的因素。
在实际工程中，一般会根据杆件
的材料和尺寸、拉力的大小和静态特性等因素来计算张拉伸长量。
本
文将介绍张拉伸长量的计算方法及其公式。
首先，我们需要了解杆件在拉力作用下的伸长量与受力过程中的
应力产生关系。
据材料力学原理，杆件在受到拉力作用时，产生的应
力大小与它的截面积成反比，与拉力大小成正比。
由此可以得出公式：σ = F / A
其中，σ为杆件的应力，F为杆件受到的拉力，A为杆件的横截面积。
接着，我们需要了解张拉伸长量与应变的关系。
根据胡克定理，
拉伸应变与拉伸应力成正比，比例系数就是弹性模量E。
由此可以得出公式：
ε = σ / E
其中，ε为杆件的拉伸应变，E为材料的弹性模量。
最后，我们根据拉伸应变与伸长量的关系，推导出张拉伸长量的
计算公式：
δ = L * ε
其中，δ为杆件的张拉伸长量，L为杆件长度。
通过上述公式，我们就可以根据杆件的尺寸、材料性质、受力情况，来计算出杆件在受到拉力作用下的张拉伸长量。
在工程实践中，还需要考虑杆件的预应力、杆端锚固等因素对张拉伸长量的影响，对于这些影响因素，需要加以详细的分析和计算。
总之，张拉伸长量是工程计算中比较重要的因素，它与杆件的尺寸、材料、受力情况等因素密切相关，合理计算张拉伸长量可以有效保证工程结构的稳定和安全性。
张拉伸长量最简单的计算公式
张拉伸长量最简单的计算公式
张拉伸长量是指在一定受力下，物体所发生的长度变化。
这个概
念通常被用于工程建设中的结构设计。
张拉伸长量最简单的计算公式为：伸长量=初始长度×弹性模量×
应力。
其中，初始长度指的是物体在未受力时的长度，弹性模量是材料
抵抗形变的能力，应力则是物体所承受的力除以其横截面积。
这个公式虽然简单，但是在工程设计中却有很大的实际意义。
通
过计算伸长量，我们可以得到结构物在受力时的实际变化情况，从而
确定材料的强度和使用寿命，确保其安全可靠。
在实际应用中，还需要考虑一些影响伸长量的因素，如材料的温
度和湿度等，这些都会对弹性模量产生影响，影响伸长量的计算结果。
因此，在进行计算前，需要进行相关的材料测试和研究，保证结果的
准确性。
总之，张拉伸长量计算公式虽简单，但在工程设计中有着十分重
要的作用，对于确保结构物的安全和可靠性具有不可或缺的指导意义。
桥梁预应力张拉伸长量计算
桥梁预应力张拉伸长量计算桥梁预应力张拉伸长量计算是指根据预应力张拉系统的参数和材料特性，计算出张拉后的杆件伸长量。
预应力张拉是在杆件上施加张拉力，以提高杆件的受力性能和抗裂性能。
张拉后的杆件伸长量是计算预应力张拉效果和工程设计的重要参数。
首先，需要了解一些基本概念和公式：1.应力（σ）：单位面积上的力，计算公式为σ=F/A，其中F为受力，A为面积。
2.应变（ε）：变形和原长度的比值，计算公式为ε=ΔL/L，其中ΔL为变形长度，L为原长度。
3.弹性模量（E）：材料的刚度指标，计算公式为E=σ/ε，其中σ为应力，ε为应变。
4.斯特藩公式：用于计算预应力杆件的伸长量，公式为ΔL=F/(E×A)×L，其中ΔL为伸长量，F为受力，E为弹性模量，A为杆件的横截面积，L为杆件的原长度。
通过斯特藩公式，我们可以计算出预应力张拉系统受力后的杆件伸长量。
以下是计算步骤：1.确定预应力系统参数和材料特性：需要知道杆件的原长度L，受力F，材料的弹性模量E，以及杆件的横截面积A。
2.计算伸长量：利用斯特藩公式，将上述参数代入公式计算伸长量，即ΔL=F/(E×A)×L。
3.根据实际情况调整计算结果：预应力杆件的伸长量会受到杆件的材料特性、外界温度、施力方式等因素的影响，因此在实际工程中，需要根据具体情况对计算结果进行调整。
需要注意的是，在实际工程设计中，还需要考虑其他因素，如杆件的变形和变形引起的应变，以及杆件与周围结构的相互作用等。
这些因素对预应力张拉伸长量的计算都会产生影响，需要在设计中进行全面考虑。
总之，预应力张拉伸长量的计算是桥梁设计中的重要环节，它直接关系到桥梁的安全性和工程质量。
通过合理的预应力张拉伸长量计算，可以保证桥梁的预应力设计效果，提高桥梁的承载能力和使用寿命。
张拉实际伸长量计算公式
张拉实际伸长量计算公式张拉实际伸长量是指在材料受到外力拉伸后，发生的长度变化。
这个变化量可以通过应力-应变关系和几何因素来计算。
下面将介绍张拉实际伸长量的计算公式及相关参考内容。
1. 引伸量公式张拉实际伸长量可以通过应力-应变关系来计算。
根据胡克定律，材料的应力和应变之间有一个线性关系，即应力等于应变乘以杨氏模量。
所以，应力 = 弯矩乘以截面惯性矩除以材料的弯矩惯性矩乘以截面面积应变 = 弯矩乘以截面惯性矩除以材料的弯矩惯性矩乘以材料的弹性模量其中，弯矩是外力引起的杆件截面上产生的内力，截面惯性矩是描述杆件截面几何形状的参数，弹性模量是材料对应力产生的应变的比值。
根据上述公式，张拉实际伸长量可以通过将应力和应变代入计算得到。
2. 相关参考内容1）材料力学教材：《材料力学》（作者：郑立华、黄永利）是一本经典的材料力学教材，其中详细介绍了张拉实际伸长量的计算方法和相关公式。
2）结构设计手册：《结构设计手册》是在工程实践中广泛使用的手册，其中提供了不同类型材料的力学性能参数，以及对应的计算公式和方法，可以根据具体材料的性能参数来计算张拉实际伸长量。
3）材料强度手册：《材料强度手册》是一个包含了各种常见材料的力学性能参数的手册，其中包括了钢材、混凝土、铝合金等材料的强度和应力-应变关系，可以根据不同材料的参数来计算张拉实际伸长量。
4）网上论坛和教学视频：在一些专业的材料力学网上论坛或教育平台上，可以找到一些关于张拉实际伸长量计算的讨论和教学视频，可以作为参考，了解不同工程师和学者对于计算公式的理解和应用方法。
综上所述，张拉实际伸长量的计算公式可以通过应力-应变关系来得到。
在实际应用中，可以通过材料力学教材、结构设计手册、材料强度手册以及网上论坛和教学视频等参考内容来获取相关的计算公式和方法。
梁板张拉伸长量计算(全套)
一、理论伸长量（单位：mm）
35米T梁
N1束伸长量 N2束伸长量 N3束伸长量 N4束伸长量 N5束伸长量 N6束伸长量 N7束伸长量 N8束伸长量 N9束伸长量 N10束伸长量 N11束伸长量
231.277 231.595 231.934 232.239
20米空心板
N1束伸长量 N2束伸长量 N3束伸长量 143.793 144.249 145.612
0--3.4--28.4（Mpa） 0--4.3--37.6（Mpa） 0--3.2--26.2（Mpa） 0--4.0--34.8（Mpa） 0--3.2--26.9（Mpa） 0--4.1--35.7（Mpa）
2#千斤顶和压力表 千斤顶编号 压力表编号 张拉顺序 σ K=585.9KN时 σ K=781.2KN时 σ K=540148KN时 σ K=740.197KN时 0903# 1911891# 0--10%σ k--σ k（持荷5min锚固） 0--3.1--27.7（Mpa） 0--4.0--36.8（Mpa）
0--2.9--25.6（Mpa） 0--3.8--34（Mpa） 0--3.0--26.3（Mpa） 0--3.8--34.9（Mpa）
承包单位：
监理工程师：
16米空心板
232.569 236.012 236.012 236.385
N1束伸长量 N2束伸长量
116.301 117.54
10米空心板
236.385 236.770 236.770
N1束伸长量 N2束伸长量
74.8 75.275
二、张拉力与压力表读数对应关系及张拉程序
1#千斤顶和压力表 千斤顶编号 压力表编号 张拉顺序 σ K=585.9KN时 σ K=781.2KN时 σ K=540.96KN时 σ K=721.28KN时 σ K=555.148KN时 σ K=740.197KN时 0904# 1911844# 0--10%σ k--σ k（持荷5min锚固）
张拉力及伸长量计算书
附件1：后张法现浇箱梁预应力张拉控制力计算书1、概述临港互通立交桥和甬临线互通立交桥的现浇混凝土箱梁预应力筋采用规格为Фs15.20，标准强度为fpk=1860MPa的高强度、低松弛钢绞线，其弹性模量Ep=195000N/mm²。
腹板、顶板钢束的张拉控制应力为0.75fpk，底板钢束的张拉控制应力为0.7fpk。
预应力张拉时采用伸长量与张拉力双控，并以张拉力为主。
张拉作业之前，应先明确生产量。
施工设计图的钢绞线材料数量表内给出了每束钢绞线的总生产量值。
该生产量值是基于μ=0.15，k=0.0015的理论值。
实际张拉生产量采用下列公式计算△Ls = △L1+ △L2△L1—从初应力至最大张拉应力间的实测伸长值（mm）。
△L2—从初应力以下的伸长值（mm），可采用相邻级的伸长值。
2、张拉力计算腹板、顶板钢束的张拉控制应力为:σcon=0.75fpk=0.75*1860=1395MPa.底板钢束的张拉控制应力为σcon =0.7fpk=0.7*1860=1302MPa由公式P=F/A求得各束钢绞线张拉端控制应力F=P*A其中Ap=140mm²,则由此计算箱梁钢束的张拉控制力①、箱梁跨径:3x25m腹板: F1钢束:17Фs15.20，2束，张拉力F1=17*1395*140=3320.1KN；F2钢束:17Фs15.20, 2束，张拉力F2=17*1395*140=3320.1KN；F3钢束:17Фs15.20, 2束，张拉力F3=17*1395*140=3320.1KN；F4、F4a钢束: 17Фs15.20, 4束，张拉力F4=17*1395*140=3320.1KN；顶板: T1钢束:12Фs15.20，4束，张拉力Ft1=12*1395*140=2343.6KN；底板: B1钢束:8Фs15.20， 4束，张拉力Fb1=8*1302*140=1458.24KN；②．箱梁跨径:3x35m腹板:F1、F1a钢束:10Фs15.20，4束，张拉力F1=10*1395*140=1953KN；F2、F2a钢束:10Фs15.20, 4束，张拉力F2=10*1395*140=1953KN；F3、F3a钢束:10Фs15.20, 4束，张拉力F3=10*1395*140=1953KN；F4钢束: 17Фs15.20, 2束，张拉力F4=17*1395*140=3320.1KNF5钢束: 17Фs15.20, 2束，张拉力F4=17*1395*140=3320.1KNF6钢束: 17Фs15.20, 2束，张拉力F4=17*1395*140=3320.1KN顶板: T1钢束:10Фs15.20，4束，张拉力Ft1=10*1395*140=1953KN；底板: B1钢束:12Фs15.20， 4束，张拉力Fb1=12*1302*140=2187.36KN；③.箱梁跨径:4x25m腹板: F1钢束:17Фs15.20，2束，张拉力F1=17*1395*140=3320.1KN；F2钢束:17Фs15.20, 2束，张拉力F2=17*1395*140=3320.1KNF3钢束:17Фs15.20, 2束，张拉力F3=17*1395*140=3320.1KNF4、F4a钢束: 17Фs15.20, 张拉力F4=17*1395*140=3320.1KN。
张拉计算过程
预应力张拉计算书一、计算依据及基础数据1、计算依据①、设计图纸②、《公路桥涵施工技术规范》（JTJ041-2000）2、基础数据①、预应力钢绞线规格φs15.2，公称直径15.2mm，公称截面积139mm2,张拉控制应力σcon=0.72f pk=0.72*1860=1340MPa。
钢绞线弹性模量E p=1.9*105MPa。
②、腹板束15-15张拉控制力：P=2793.9KN；顶板束15-12张拉控制力：P=2235.1KN；横向预应力束15-7张拉控制力：P=1303.8 KN；纵向预应力双向对称张拉，横向预应力单向张拉。
③、钢波纹管管道摩擦系数μ=0.23，管道偏差系数k=0.0015。
④、穿心式液压千斤顶工作长度：对纵向预应力取x1=0.4m；对横向预应力取x2=0.3m。
二、各钢束张拉计算1、内侧N1对称半幅切角θ=67.41950=1.1767rad从张拉端至计算截面的孔道长度x=（100.21-3.15）*0.5=48.53mkx+μθ=0.0015×48.53+0.23×1.1767=0.3434平均张拉力P p=P（1-e-(kx+μθ)）/(kx+μθ)=2793.9×(1- e-0.3434)/0.3434=2364.1KN对称半幅计算长度L=x+x1=48.53+0.4=48.93m对称半幅伸长量ΔL= P p L/A p E p=2364.1×103×48.93 /139×10-6×15×1.97×105×106=0.282m总伸长量2ΔL=0.282×2=0.564m2、内侧N2对称半幅切角θ=79.61530=1.3896rad从张拉端至计算截面的孔道长度x=（100.22-3.15）*0.5=48.54mkx+μθ=0.0015×48.54+0.23×1.3896=0.3924平均张拉力P p=P（1-e-(kx+μθ)）/(kx+μθ)=2793.9×(1- e-0.3924)/0.3924=2311.1KN对称半幅计算长度L=x+x1=48.54+0.4=48.94m对称半幅伸长量ΔL= P p L/A p E p=2311.1×103×48.94 /139×10-6×15×1.97×105×106=0.276m总伸长量2ΔL=0.276×2=0.552m3、内侧N3对称半幅切角θ=67.51990=1.1784rad从张拉端至计算截面的孔道长度x=（100.19-3.15）*0.5=48.52mkx+μθ=0.0015×48.52+0.23×1.1784=0.3438平均张拉力P p=P（1-e-(kx+μθ)）/(kx+μθ)=2793.9×(1- e-0.3438)/0.3438=2363.9KN对称半幅计算长度L=x+x1=48.52+0.4=48.92m对称半幅伸长量ΔL= P p L/A p E p=2363.9×103×48.92 /139×10-6×15×1.97×105×106=0.282m总伸长量2ΔL=0.282×2=0.564m4、内侧N4(单束)对称半幅切角θ=74.98190=1.3087rad从张拉端至计算截面的孔道长度x=（100.03-3.15）*0.5=48.44mkx+μθ=0.0015×48.44+0.23×1.3087=0.3737平均张拉力P p=P（1-e-(kx+μθ)）/(kx+μθ)=2793.9×(1- e-0.3737)/0.3737=2331.4KN对称半幅计算长度L=x+x1=48.44+0.4=48.84m对称半幅伸长量ΔL= P p L/A p E p=2331.4×103×48.84 /139×10-6×15×1.97×105×106=0.277m总伸长量2ΔL=0.277×2=0.554m5、内侧N5对称半幅切角θ=6.86720=0.1199rad从张拉端至计算截面的孔道长度x=（60.203-1.98）*0.5=29.11mkx+μθ=0.0015×29.11+0.23×0.1199=0.0712平均张拉力P p=P（1-e-(kx+μθ)）/(kx+μθ)=2235.1×(1- e-0.0712)/0.0712=2155.3KN对称半幅计算长度L=x+x1=29.11+0.4=29.51m对称半幅伸长量ΔL= P p L/A p E p=2155.3×103×29.51 /139×10-6×12×1.97×105×106=0.194m总伸长量2ΔL=0.194×2=0.388m6、外侧N1对称半幅切角θ=67.41950=1.1767rad从张拉端至计算截面的孔道长度x=（100.21+0.832）*0.5=50.52mkx+μθ=0.0015×50.52+0.23×1.1767=0.3464平均张拉力P p=P（1-e-(kx+μθ)）/(kx+μθ)=2793.9×(1- e-0.3464)/0.3464=2361.4KN对称半幅计算长度L=x+x1=50.52+0.4=50.92m对称半幅伸长量ΔL= P p L/A p E p=2361.4×103×50.92 /139×10-6×15×1.97×105×106=0.293m总伸长量2ΔL=0.293×2=0.586m7、外侧N2对称半幅切角θ=79.61530=1.3896rad从张拉端至计算截面的孔道长度x=（100.22+0.832）*0.5=50.53mkx+μθ=0.0015×50.53+0.23×1.3896=0.3954平均张拉力P p=P（1-e-(kx+μθ)）/(kx+μθ)=2793.9×(1- e-0.3954)/0.3954=2307.7KN对称半幅计算长度L=x+x1=50.53+0.4=50.93m对称半幅伸长量ΔL= P p L/A p E p=2307.7×103×50.93 /139×10-6×15×1.97×105×106=0.286m总伸长量2ΔL=0.286×2=0.572m8、外侧N3对称半幅切角θ=67.51990=1.1784rad从张拉端至计算截面的孔道长度x=（100.19+0.832）*0.5=50.51mkx+μθ=0.0015×50.51+0.23×1.1784=0.3468平均张拉力P p=P（1-e-(kx+μθ)）/(kx+μθ)=2793.9×(1- e-0.3468)/0.3468=2361.3KN对称半幅计算长度L=x+x1=50.51+0.4=50.91m对称半幅伸长量ΔL= P p L/A p E p=2361.3×103×50.91 /139×10-6×15×1.97×105×106=0.292m总伸长量2ΔL=0.292×2=0.584m9、外侧N4对称半幅切角θ=74.98190=1.3087rad从张拉端至计算截面的孔道长度x=（100.03+0.832）*0.5=50.43mkx+μθ=0.0015×50.43+0.23×1.3087=0.3766平均张拉力P p=P（1-e-(kx+μθ)）/(kx+μθ)=2793.9×(1- e-0.3766)/0.3766=2327.7KN对称半幅计算长度L=x+x1=50.43+0.4=50.83m对称半幅伸长量ΔL= P p L/A p E p=2327.7×103×50.83 /139×10-6×15×1.97×105×106=0.288m总伸长量2ΔL=0.288×2=0.576m10、外侧N5对称半幅切角θ=6.86720=0.1199rad从张拉端至计算截面的孔道长度x=（60.203+0.499）*0.5=30.35mkx+μθ=0.0015×30.35+0.23×0.1199=0.0731平均张拉力P p=P（1-e-(kx+μθ)）/(kx+μθ)=2793.9×(1- e-0.0731)/0.0731=2155.5KN对称半幅计算长度L=x+x1=30.35+0.4=30.75m对称半幅伸长量ΔL= P p L/A p E p=2155.5×103×30.75 /139×10-6×12×1.97×105×106=0.202m总伸长量2ΔL=0.202×2=0.404m11、横向预应力（单束）切角θ=44.0000=0.768rad从张拉端至计算截面的孔道长度 x=6.446mkx+μθ=0.0015×6.446+0.23×0.768=0.186平均张拉力P p=P（1-e-(kx+μθ)）/(kx+μθ)=1303.8×(1- e-0.186)/0.186=1189.7KN计算长度L=x+x1=6.446+0.3=6.746m总伸长量ΔL= P p L/A p E p=1189.7×103×6.746 /139×10-6×7×1.97×105×106=0.042m。
梁板预应力张拉理论伸长值计算
梁板预应力张拉理论伸长值计算一、工程简介：本桥梁板共计48片，为20米和10米后张法预应力梁板。
二、张拉控制要素：1、20米中板每束钢绞线张拉控制力781.2KN，每孔4根钢绞线，每根公称截面积为140mm2。
2、10米中板每束钢绞线张拉控制力上束390.6KN每孔2根钢绞线，下束585.9KN每孔3根钢绞线，每根公称截面积为140mm2。
三、张拉计算：1、张拉顺序0 初应力（10%δK）20%δK 100%δK 持荷2min 锚固2、油表读数2-1）20米中板2-1）10米板上束2-1）10米中板下束3、理论伸长值计算计算公式P*LΔL=Ar*Eg【L-e-（KL+μθ）】P=P*Ar*EsEg=1.950×105 MpaK=0.0015μ=0.225θ=钢绞线起弯点至张拉端部分切线夹角(rad) 3-1)20米中板L下=2066.2cmL上=2076.3cmP MAX=781.2KNAy=140×4=560mm2（1）下束2．θ= ×π=0.034906585 rad180781.2×（1-e-0.0015×20.662+0.225×0.034906585）P1=0.0015×20.662+0.225×0.034906585=766.22KN766.22×103×20.662×102ΔL=560×1.950×105=14.50cm（1）上束12．θ= ×π=0.20943951rad180781.2×（1-e-0.0015×20.763+0.225×0.20943951）P1=0.0015×20.763+0.225×0.20943951=751.41KN751.41×103×20.763×102ΔL=560×1.950×105=14.29cm3-3)10米中板下束L下=1066.3cmP MAX=585.9KNAy=140×3=420mm22.5．θ= ×π=0.043633231 rad180585.9×（1-e-0.0015×10.663+0.225×0.043633231）P1=0.0015×10.663+0.225×0.043633231=578.4 KN578.4×103×10.663×102ΔL=420×1.950×105=7.53cm4-2)10米边板下束L下=1066.3cm P MAX=781.2KN Ay=140×4=560mm22.5．θ= ×π=0.043633231 rad180781.2×（1-e-0.0015×10.663+0.225×0.043633231）P1=0.0015×10.663+0.225×0.043633231=771.2KN771.2×103×10.663×102ΔL=560×1.950×105=7.53cm4-2)10米板上束L下=1017.1cmP MAX=195.3KNAy=140=140mm26．θ= ×π=0.104719755 rad180195.3×（1-e-0.0015×10.171+0.225×0.104719755）P1=0.0015×10.171+0.225×0.104719755=191.56KN191.56×103×10.171×102ΔL=140×1.950×105=7.14cm。
桥面张拉计算说明
桥面张拉计算说明1、桥面张拉预应力筋N4、N5束钢束各采用4股钢铰线，N6、N7束钢束也各采用4股钢铰线。
2、计算公式Pp=P（1-eˉ(kx+uθ)）/ kx+uθ△L=Pp X/ApEp式中Pp为预应力筋平均张拉力（KN）；P为预应力筋张拉端的张拉力（KN）；K为孔道每米局部偏差对摩擦的影响系数，取值0.0015;X为从张拉端至计算截面的孔道长度(m);U为预应力筋与孔道壁的摩擦系数，取值0.16;θ为从张拉端至计算截面曲线孔道部分切线的夹角之和（rad）△L为预应力筋的计算伸长值；Ap为预应力筋的截面面积（mm2）;Ep为预应力筋的弹性模量，取值1.95×105MPA。
3、张拉力计算:N=1860×103KN/㎡×0.75×140×10-6㎡×1=195.3KN;4、桥面张拉采用单端张拉,配备了两套张拉设备可随用一套.5、○1N4,N5钢束张拉时第一套顶和表油表读数:千斤顶编号为（06117）压力表编号:10.10.07.2323F100=38.76MPa F15=5.81MPa应用曲线Y=0.197262 X +0.530708○2N6,N7钢束张拉时第一套顶和表油表读数:千斤顶编号为（06117）压力表编号:10.10.07.2323F100=38.59MPa F15=5.79MPa应用曲线Y=0.197262 X +0.530708(备注:X为千斤顶张拉力)6、○1N4,N5钢束张拉时第二套顶和表油表读数:千斤顶编号为（06159）压力表编号:10.10.07.2065F100=38.81MPa F15=5.82MPa应用曲线Y=0.199242 X +0.19746○2N6,N7钢束张拉时第二套顶和表油表读数:千斤顶编号为（06159）压力表编号:10.10.07.2065F100=38.63MPa F15=5.80MPa应用曲线Y=0.199242 X +0.19746(备注:X为千斤顶张拉力)7、伸长值计算:备注：1、表中X的取值，根据图纸为各束钢绞线下料长度减预留工作长度而得；计算: 复核: 监理工程师:。
