电子显微镜分析无机纳米材料的晶体结构与形貌
纳米材料的表征方法
纳米材料的表征方法随着科技的快速发展，纳米材料逐渐成为各个领域的研究热点。
纳米材料的特殊性质和应用潜力使得其表征方法变得至关重要。
纳米材料的表征涉及到其形貌、尺寸、结构、成分以及物理和化学特性等方面的分析。
本文将介绍几种常用的纳米材料表征方法。
1. 扫描电子显微镜（SEM）SEM是一种基于电子束与材料相互作用的表征技术。
通过SEM可以获得纳米材料的形貌和表面特征。
它可以提供高分辨率的图像，从而使我们能够观察到纳米级别的细节。
同时，SEM还可以通过能谱分析技术（EDX）获得纳米材料的元素成分信息。
2. 透射电子显微镜（TEM）TEM是一种利用电子束通过纳米材料薄片进行投射和散射的方法来观察样品的结构和形貌的技术。
相比于SEM，TEM能够提供更高的分辨率，能够观察到更细微的细节。
利用TEM还可以确定纳米材料的晶体结构、晶格参数和晶面取向等信息。
3. X射线衍射（XRD）XRD是一种利用X射线与晶体相互作用的分析技术，对于纳米材料的晶体结构和成分分析十分重要。
通过测量样品散射的X射线的特征衍射图案，可以推断出纳米材料的晶体结构、晶格常数和相对晶体的定向度。
4. 傅里叶变换红外光谱（FTIR）FTIR是一种用来分析纳米材料的化学组成和结构的技术。
它基于红外辐射与材料吸收光谱的原理，通过测量纳米材料吸收不同波长的红外光线的强度变化，从而得到样品的化学信息。
利用FTIR还可以检测纳米材料中的官能团和键的类型。
5. 激光粒度仪激光粒度仪是一种常用的用于测量纳米材料粒径分布的仪器。
它通过测量光散射的强度来确定样品中颗粒的尺寸分布。
激光粒度仪不仅可以提供纳米材料的平均粒径，还可以分析其尺寸分布的均匀性，从而对纳米材料的制备工艺进行优化。
除了以上介绍的几种常用的纳米材料表征方法，还有许多其他的技术可供选择，如原子力显微镜（AFM）、拉曼光谱、热重分析（TGA）等。
选择适合的表征方法需要根据具体的研究目的和所要分析的属性来确定。
扫描电子显微镜在纳米材料研究中的应用
二、纳米材料研究的意义
纳米材料是指在三维空间中至少有一维处于纳米尺度（1-100nm）的材料。 由于纳米材料具有尺寸效应、量子效应和表面效应等特殊性质，使得它们在能源、 生物医学、环境等领域具有广泛的应用前景。研究纳米材料的制备、性质和应用， 对于推动科学技术进步和社会发展具有重要意义。
三、扫描电子显微镜在纳米材料 研究中的应用
参考内容
扫描电子显微镜（SEM）是一种高分辨率、高倍率的电子光学仪器，适用于 观察和研究各种材料表面的微观结构和形貌。在无机材料分析中，SEM发挥着重 要的作用，可以帮助研究者深入了解材料的组成、结构和性质。本次演示将介绍 SEM的基本原理和特点，详细讲解SEM在无机材料分析中的应用，并指出使用SEM 时需要注意的问题。
3、技术参数选择：SEM的成像质量和技术参数选择密切相关。在实验过程中， 应根据样品的特性和研究目的选择合适的加速电压、工作距离、扫描速率等参数。
4、数据处理与分析：SEM通常配备有计算机控制系统和图像处理软件，可以 对采集到的信号进行定量分析和数据处理。应注意选择合适的分析方法，并综合 考虑多种因素对实验结果进行准确的评估。
1、形貌观察：SEM可以提供纳米材料的形貌图像，帮助研究者了解材料的颗 粒大小、形状、表面粗糙度等信息。例如，通过观察催化剂颗粒的形貌，可以优 化催化剂的制备工艺，提高催化性能。
2、成分分析：SEM可以结合能谱仪（EDS）对纳米材料进行成分分析。通过 EDS获取的元素分布图，可以了解不同元素在材料中的分布情况，为研究材料的 合成机理和性能提供依据。
5、失效分析：在机械零件失效分析中，扫描电子显微镜可以帮助研究者观 察到微小的裂纹、磨损痕迹等，从而找出失效的原因，为改进材料的性能和延长 使用寿命提供指导。
无机纳米材料的表征方法
无机纳米材料的表征方法
1.形貌，电子显微镜（TEM）,普通的是电子枪发射光电子，还有场发射的，分辨率和适应性更好；
2.结构，一般是需要光电电子显微镜，扫描电子显微镜不行
3.晶形，单晶衍射仪，XRD，判断纳米粒子的晶形及结晶度
4.组成，一般是红外，结合四大谱图，判断核壳组成，只作为佐证
5.性能，光-紫外，荧光；电--原子力显微镜，拉曼；磁--原子力显微镜或者专用的仪器
纳米微粒的影响因素很多：纳米微粒一般容易团聚，所以表面活性剂，自身组成，以及存放环境都会影响纳米微粒
在合成阶段，很多因素都会影响产物，时间，温度，剪切力，溶剂，滴加速度及顺序，冷却方法，甚至药品纯度，产地，批次，都会影响最终产物的形貌或者性能，在合成阶段，最好多做几次实验，验证重复性，表征阶段，千万不要刻意寻找理想形貌，尊重科学，尊重事实，一个铜网上面可能有很多形貌，说明实验还得继续。
四氧化三铁作为磁性纳米微粒，合成阶段早做烂了，主要是性能的表征，还有复合，但是国内的表征很不看好
应用主要是作为磁溶液，生物标记，缓释核，以及探伤，很多啦，多看看文献。
注意，表征的时候不要用电磁的显微镜，会对显微镜产生永久的损伤，产生不可挽回的偏差，需要用场发射或者扫描
扩展资料
纳米结构：纳米结构包括纳米阵列体系、介孔组装体系、薄膜嵌镶体系。
对纳米阵列体系的研究集中在由金属纳米微粒或半导体纳米微粒在一个绝缘的衬底上整齐排列所形成的二位体系上。
而纳米微粒与介孔固体组装体系由于微粒本身的特性，以及与界面的基体耦合所产生的一些新的效应，也使其成为了研究热点，按照其中支撑体的种类可将它划分为无机介孔复合体和高分子介孔复合体两大类，按支撑体的状态又可将它划分为有序介孔复合体和无序介孔复合体。

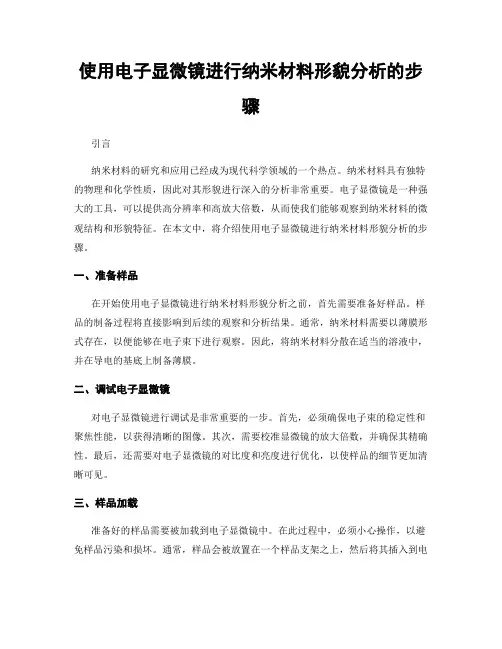

使用电子显微镜进行纳米材料形貌分析的步骤
使用电子显微镜进行纳米材料形貌分析的步骤引言纳米材料的研究和应用已经成为现代科学领域的一个热点。
纳米材料具有独特的物理和化学性质，因此对其形貌进行深入的分析非常重要。
电子显微镜是一种强大的工具，可以提供高分辨率和高放大倍数，从而使我们能够观察到纳米材料的微观结构和形貌特征。
在本文中，将介绍使用电子显微镜进行纳米材料形貌分析的步骤。
一、准备样品在开始使用电子显微镜进行纳米材料形貌分析之前，首先需要准备好样品。
样品的制备过程将直接影响到后续的观察和分析结果。
通常，纳米材料需要以薄膜形式存在，以便能够在电子束下进行观察。
因此，将纳米材料分散在适当的溶液中，并在导电的基底上制备薄膜。
二、调试电子显微镜对电子显微镜进行调试是非常重要的一步。
首先，必须确保电子束的稳定性和聚焦性能，以获得清晰的图像。
其次，需要校准显微镜的放大倍数，并确保其精确性。
最后，还需要对电子显微镜的对比度和亮度进行优化，以使样品的细节更加清晰可见。
三、样品加载准备好的样品需要被加载到电子显微镜中。
在此过程中，必须小心操作，以避免样品污染和损坏。
通常，样品会被放置在一个样品支架之上，然后将其插入到电子显微镜的样品室中。
保持样品的稳定性是关键，以确保在观察过程中样品位置不移动。
四、选择合适的电子显微镜模式电子显微镜具有多种模式可以选择，例如透射电子显微镜（TEM）、扫描电子显微镜（SEM）等。
不同的模式具有不同的特点和适用范围。
在纳米材料形貌分析过程中，通常选择TEM模式，因为它能够提供更高的分辨率和更详细的形貌信息。
五、观察和拍摄图像当样品被加载到电子显微镜中并选择了合适的模式后，可以开始观察和拍摄图像。
调整显微镜的对焦和放大倍数，以获得最佳的观察效果。
同时，通过显微镜的控制面板可以进行图像的拍摄和保存。
为了更好地理解样品的形貌特征，可以选择不同的观察角度和不同的放大倍数。
六、图像分析与处理获得图像后，可以进行后续的图像分析和处理。
使用专业的图像处理软件，可以增强图像的对比度和亮度，去除噪声，并进行图像的测量和分析。
利用扫描电子显微镜分析纳米材料的结构
利用扫描电子显微镜分析纳米材料的结构随着科技的发展，纳米材料已经成为了一个热门话题。
因为纳米材料比普通材料具有更多的特性，例如更高的比表面积、更高的催化活性等等。
但是，与普通材料相比，纳米材料的结构极其微观，想要研究它们的性质就需要使用先进的分析方法。
其中，扫描电子显微镜(SEM)是一种非常有效的工具，可以用来研究纳米材料的结构。
一、扫描电子显微镜(SEM)扫描电子显微镜是一种利用高速流动的高能电子来扫描样品表面并获得其表面形貌、成分及材料结构等信息的仪器。
这种仪器的原理是，将高能电子注入样品的表面，使得样品表面的原子受到电子碰撞并发生能量转移和电离等变化，从而产生大量的次级电子、散射电子以及背散射电子等，这些电子将被快速探测并成像。
通过对这些电子信号的分析，可以得到样品表面的形貌、成分及材料结构等信息。
二、利用SEM分析纳米材料的结构SEM在纳米材料研究领域具有广泛的应用。
通过SEM可以观察到纳米材料的形貌、尺寸和组成成分，进而分析其物理、化学、结构、电子等性质。
比如，通过SEM可以观察到纳米材料表面的量子效应等结构性质，进一步探索其特殊的物理化学性质。
另外，SEM还可以用来研究纳米材料的晶体结构和微观结构。
SEM可以通过电子衍射技术来观察材料的衍射图样，得到样品的晶体结构信息；也可以使用高分辨率SEM(HRSEM)来研究样品的微观结构以及界面态，进一步探索其电子性质。
三、 SEM分析纳米材料的挑战尽管SEM在纳米材料研究领域具有广泛的应用，但也存在着一些挑战。
其中一个挑战是，由于SEM使用的是高能电子束来照射样品表面，很容易对纳米材料的结构和性质产生不可逆的损伤或改变。
为了避免这种情况，需要对SEM的参数进行优化，比如选择适当的加速电压和样品倾斜角度等。
另外一个挑战是，由于SEM是一种表面分析技术，只能获得样品表面的信息，对于纳米材料的内部结构难以观察。
为了获取纳米材料更为详细的结构信息，还需要使用其他像透射电子显微镜和X射线衍射等高级技术。
化学中的材料表面形貌分析方法研究
化学中的材料表面形貌分析方法研究近年来，随着材料化学领域的不断发展，人们对于材料表面形貌分析方法的研究也越来越深入。
化学中的材料表面形貌分析，可以用于研究材料的纳米结构、表面形貌、晶体形貌等，可以为材料的设计与优化提供有效的依据。
一、扫描电子显微镜（SEM）分析法扫描电子显微镜（SEM）是一种利用电子束物理产生组织结构表面形貌图像的显微镜技术。
通过SEM可以快速地获得表面形貌图像，并可以实现高分辨率的表面形貌分析。
以金属材料为例，SEM可以获取金属表面的形貌、晶粒尺寸、晶界宽度、表面氧化物分布等信息。
此外，SEM还可以结合能谱分析（EDS）和电子组成分析（EBSD）等技术来对样品的元素成分和晶体结构进行分析。
二、原子力显微镜（AFM）分析法原子力显微镜（AFM）是一种用于观察样品表面的高分辨率显微镜技术。
AFM采用微悬臂探针对样品表面进行反弹，将探针的反弹量转化为图像，从而得到样品表面的形貌信息。
AFM可以实现高分辨率的表面形貌分析，对于纳米结构的样品甚至可以达到原子级别的分析。
与SEM不同的是，AFM的表面分析是无需真空环境和特殊条件的，因此在生物学、医学等领域的应用也非常广泛。
三、拉曼光谱分析法拉曼光谱是一种用于研究物质结构、成分和光谱特征的分析方法。
拉曼光谱利用激光来激发样品让其发生振动，进而通过分析样品发出的散射光谱来确定样品的结构、振动频率和类别等信息。
在化学中，拉曼光谱常用于鉴定物质的化学成分、分子结构和官能团等信息。
此外，在材料表面分析中，拉曼光谱可以用于表面包覆物的检测、纳米材料的结构分析和表面吸附分子的研究等方向。
四、X射线衍射（XRD）分析法X射线衍射（XRD）是一种用于分析材料结构和组分的方法。
XRD利用材料对X射线的衍射效应来分析其晶体结构，以此识别材料的种类、提取其结构和组分信息。
在材料表面形貌分析中，XRD常用于对薄膜和纳米结构的样品进行分析。
由于XRD可以识别出样品内部的晶体结构，因此可以用于研究样品的晶格形貌、纳米尺度的晶体缺陷、材料的晶体生长机制等问题。
无机材料的表征方法及其性能评估
无机材料的表征方法及其性能评估无机材料是由无机元素组成的材料，广泛应用于工业、医疗、能源等领域。
为了充分了解无机材料的性质和性能，科学家们开发了不同的表征方法和评估技术。
本文将介绍一些常用的无机材料表征方法，并讨论这些方法在性能评估中的应用。
一、无机材料的表征方法1. X射线衍射（XRD）X射线衍射是一种结构表征方法，可以用于确定晶体结构、相组成、晶格参数等。
该方法通过测量无机材料与X射线的相互作用来确定样品的结构信息。
XRD 主要通过测量材料中晶体的多晶衍射图案来分析样品的晶体结构。
利用XRD，可以准确地确定晶格常数、晶体结构、尺寸等信息。
2. 扫描电子显微镜（SEM）SEM是一种常用的表征方法，可以观察和分析材料的表面形貌、形态和结构等。
该方法通过照射样品表面的电子束，利用样品与电子束之间的相互作用，获取高分辨率的图像。
SEM能够提供关于无机材料表面形貌、颗粒大小、形状、分布等方面的信息，对于材料的微观结构研究至关重要。
3. 透射电子显微镜（TEM）TEM是一种高分辨率的无机材料表征方法，可用于观察和分析材料的晶体结构、晶粒大小、界面结构等。
该方法通过照射样品的薄片形成透射电子图像，通过对图像的分析，可以获得材料的微观结构信息。
TEM具有更高的分辨率和更高的空间分辨率，对于纳米材料的研究尤其重要。
4. 傅里叶变换红外光谱（FTIR）FTIR是一种用来表征无机材料化学成分和分子结构的方法。
该方法利用可见光与无机材料之间的相互作用，获取样品的红外吸收光谱。
FTIR可以用于识别材料中的功能基团和官能团，从而确定无机材料的化学成分和分子结构。
二、无机材料的性能评估1. 机械性能评估机械性能是无机材料性能评估的重要指标之一，它直接关系到材料是否适用于特定工程应用。
常用的机械性能评估包括拉伸、压缩、弯曲等。
通过使用不同的试验方法，可以评估材料的强度、硬度、韧性等机械性能参数。
2. 导电性能评估导电性能是无机材料在电子领域应用中的重要特性。
使用透射电子显微镜解析材料的晶体结构
使用透射电子显微镜解析材料的晶体结构引言：透射电子显微镜（Transmission Electron Microscope，简称TEM）是一种强大的工具，可以帮助科学家们深入研究材料的晶体结构。
通过TEM，我们可以观察到原子级别的细节，揭示材料内部的微观结构。
本文将探讨使用透射电子显微镜解析材料的晶体结构的原理、技术和应用。
一、透射电子显微镜的原理透射电子显微镜利用电子束通过材料的原理来观察样品的微观结构。
与光学显微镜不同，TEM使用的是电子束而不是光束，因此可以获得更高的分辨率。
电子束通过样品后，会与样品中的原子发生相互作用，产生散射。
通过收集和分析这些散射电子，我们可以推断出样品的晶体结构。
二、透射电子显微镜的技术1. 样品制备在使用TEM之前，首先需要制备高质量的样品。
样品通常是非常薄的薄片，通常在几十到几百纳米的范围内。
样品可以通过机械切割、离子蚀刻或电子束刻蚀等方法来制备。
制备过程需要非常小心，以避免样品的损坏或者形成不正确的结构。
2. 透射电子显微镜的操作在将样品放入透射电子显微镜之前，需要进行一系列的操作。
首先，样品需要被安装在一个细的网格上，以便电子束可以穿过样品。
然后，样品需要被放入真空室中，以避免电子束与空气分子的相互作用。
最后，调整透射电子显微镜的参数，如电子束的能量、聚焦和对比度等，以获得最佳的成像效果。
三、透射电子显微镜在材料研究中的应用1. 晶体结构分析透射电子显微镜可以帮助科学家们解析材料的晶体结构。
通过观察样品的衍射图案，我们可以确定晶体的晶格结构、晶面间距和晶体取向等信息。
这对于研究材料的物理性质和性能至关重要。
2. 缺陷和界面研究透射电子显微镜可以帮助我们研究材料中的缺陷和界面。
通过观察样品的高分辨率图像，我们可以发现晶体中的缺陷，如点缺陷、线缺陷和面缺陷等。
此外，我们还可以研究不同材料之间的界面，如晶界、颗粒界面和异质界面等。
3. 原位观察透射电子显微镜还可以进行原位观察，即在材料发生变化的过程中进行实时观察。
利用透射电子显微镜观察材料微观结构
利用透射电子显微镜观察材料微观结构透射电子显微镜（Transmission Electron Microscope，简称TEM）是一种强大的工具，可以帮助科学家观察材料的微观结构。
通过TEM，我们可以深入了解材料的原子排列、晶体结构以及纳米级别的细节。
本文将探讨利用透射电子显微镜观察材料微观结构的方法和应用。
首先，为了使用TEM观察材料的微观结构，我们需要制备一种非常薄的样品。
这是因为TEM使用的是电子束而不是光线，电子束在物质中传播的能力要比光线强得多。
因此，如果样品太厚，电子束将会被散射或吸收，导致图像失真或无法形成。
为了制备薄样品，科学家通常使用离子薄片仪或机械切割技术。
这些方法可以将材料切割成几十纳米甚至更薄的薄片。
一旦样品制备完成，我们就可以将其放入透射电子显微镜中进行观察。
TEM通过向样品发射高能电子束，并测量电子束在样品中的透射情况来获得图像。
这些透射电子将根据样品的组成和结构发生散射，进而形成一个由电子束散射模式构成的图像。
科学家可以通过分析这些图像来推断材料的微观结构。
TEM可以提供高分辨率的图像，能够显示出原子级别的细节。
例如，在观察金属材料时，我们可以清晰地看到晶体中的原子排列方式。
这对于研究材料的晶体结构和晶格缺陷非常重要。
此外，TEM还可以用于观察纳米材料，如纳米颗粒、纳米线和纳米薄膜。
通过TEM，科学家可以了解这些纳米结构的形貌、大小和分布。
除了观察材料的形貌和结构，TEM还可以进行成分分析。
通过使用能量色散X射线光谱仪（EDS），我们可以确定材料中不同元素的存在和相对含量。
这对于研究复杂材料、合金和纳米材料的组成非常有帮助。
通过结合高分辨率图像和成分分析，我们可以更全面地了解材料的微观结构和性质。
TEM在材料科学和纳米技术领域有着广泛的应用。
例如，在电子器件研究中，TEM可以帮助我们观察材料的界面和界面结构，这对于改善电子器件的性能非常重要。
在纳米材料研究中，TEM可以帮助我们了解纳米材料的生长机制和形貌控制。
扫描电子显微镜技术在纳米材料研究中的应用
扫描电子显微镜技术在纳米材料研究中的应用扫描电子显微镜（Scanning Electron Microscope, SEM）是一种能够观察物质微观结构的重要工具，被广泛应用于纳米材料研究领域。
本文就探讨一下扫描电子显微镜技术在纳米材料研究中的应用。
一、纳米材料的定义和特点纳米材料是指至少在一个尺度（一维、二维或三维）上具有几何尺度小于100纳米的结构的材料。
纳米材料具有与宏观物质不同的特点，包括巨大的比表面积、体积与表面特性之间的尺度效应、量子尺寸效应和表面能的影响等。
二、扫描电子显微镜的基本原理扫描电子显微镜是一种利用扫描电子束照射样品，在样品的表面上扫描图案而产生图像的显微镜。
它基于电磁透镜原理，在聚焦电子束的同时，控制其强度和束斑大小。
扫描电子束与样品相互作用时，会产生再散射电子，这些电子可被探测器捕获形成图像。
三、扫描电子显微镜在纳米材料研究中的应用1. 纳米材料形貌表征扫描电子显微镜可以对材料形貌进行高分辨率表征，分析材料表面的微观结构、晶 grain 或结晶面与基质之间的界面特性，探测材料的纳米结构等。
2. 纳米材料成分分析扫描电子显微镜可以通过分析激发的荧光光谱和散射光谱，获得材料的成分信息。
利用 X 射线荧光谱技术，可以对纳米材料的特定成分进行分析。
3. 纳米材料结晶学分析扫描电子显微镜可以提供高分辨率的结构成像，对纳米材料的不同晶相进行分辨。
4. 纳米材料电学性能分析利用扫描电子显微镜中的场发射机制，可以在超细导线、纳米颗粒等纳米材料上形成极细的电极，从而进行电学性质的分析。
5. 纳米材料表面分析扫描电子显微镜可以利用高分辨率成像能力和多种探测技术来表征和探测材料表面的物理和化学性质。
可通过扫描电子显微镜的扫描隧道显像技术，观察纳米材料表面的原子排列情况和拓扑特征，甚至观察到单个分子。
四、总结扫描电子显微镜技术在纳米材料研究中具有极其重要的应用价值，不仅可以对纳米材料的形貌、结晶学、成分以及电学性能等方面进行表征和分析，还可以通过对样品表面的原子排列情况和拓扑特征的观察，深入理解纳米材料的特殊性质和干涉机制，为纳米材料的设计制备和应用打下坚实的基础。
纳米材料的透射电子显微镜分析
纳米材料的透射电子显微镜分析一．实验原理在透射电子显微镜电子光学系统中，薄样品对电子束的散射和衍射作用可形成电子显微像衬度或电子衍射花样。
通过观察和研究像衬度及电子衍射花样，可分析样品的微观形貌、尺寸大小和晶体结构。
电子显微图像衬度主要有3种：质厚衬度、衍射衬度和相位衬度。
（1）质厚衬度：由于试样各处组成物质的原子种类和厚度不同，使得对电子散射能力不同，而造成的一种像衬度。
（2）衍射衬度：晶体试样在进行透射电镜观察时，由于各处晶体取向和结构不同，满足布拉格衍射条件的程度不同，使得对试样下表面处有不同的衍射效果，从而在下表面形成随位置而异的衍射振幅分布，由此而形成的一种像衬度。
（3）相位衬度：由透射束与衍射束发生相互干涉，形成一种反映晶体点阵周期性的条纹和结构像，这种像衬度是因透射束与衍射束相位相干而形成的，故称相位衬度。
因此，采用不同的实验条件可以得到不同的衬度像。
另外，透射电镜配置X-Ray能谱仪后，可获得试样微区（nm-µm）元素成分信息。
X-Ray能谱仪是将透射电镜中高能电子入射试样后使原子内壳层电子被激发电离后原子在恢复基态的过程中产生的X射线信号进行收集、放大处理，并按能量展开成谱，利用谱峰的特征能量值确定元素种类，根据谱的强度分析计算各元素含量。
二．实验仪器1.透射电子显微镜：JEM-2010 (HR)2.X-Ray能谱仪：Oxford INCA3.制样设备：超声波发生器，双喷减薄仪，离子减薄仪三．样品制备方法1.粉末分散法取少量粉末样品置于洁净的小烧杯中，加入适量与试样不发生反应的溶剂（例如：无水乙醇、丙酮、蒸馏水等），将烧杯置于超声波发生器水浴槽中进行超声振荡，使粉末样品充分分散，形成悬浮液。
把碳增强的微栅网放在滤纸上，再将此悬浮液滴在微栅网上面，等溶剂挥发干燥后，才可将微栅网装入样品台。
2.电解减薄法用于金属和合金薄膜试样的制备。
3.离子减薄法用于陶瓷、半导体以及多层薄膜截面等材料的薄膜试样制备。
纳米材料的测量技术
纳米材料的测量技术引言：纳米材料是一种具有特殊性质和应用潜力的材料，其尺寸在纳米尺度范围内。
纳米材料的测量技术是研究和应用纳米材料的基础，对于了解纳米材料的结构、性质和行为具有重要意义。
本文将介绍一些常用的纳米材料测量技术及其应用。
一、透射电子显微镜（TEM）透射电子显微镜是一种利用电子束通过样品的原理来观察纳米材料的结构和形貌的仪器。
通过TEM可以获得纳米材料的高分辨率图像，可以观察到纳米粒子的尺寸、形状和分布情况。
此外，TEM还可以进行能谱分析，得到纳米材料的元素成分信息。
二、扫描电子显微镜（SEM）扫描电子显微镜是一种利用电子束扫描样品表面并获得二维图像的仪器。
与TEM不同，SEM可以观察到纳米材料的表面形貌和粒子的分布情况。
通过SEM可以获得更大范围的图像，对于纳米材料的形貌和粒子分布的研究具有重要意义。
三、原子力显微镜（AFM）原子力显微镜是一种基于原子力相互作用的测量技术，可以对纳米尺度的表面进行高分辨率的三维成像。
AFM可以测量纳米材料的表面形貌、粒子尺寸和表面粗糙度等参数，对于纳米材料的表面性质研究具有重要意义。
四、动态光散射（DLS）动态光散射是一种利用光散射现象测量纳米材料的大小和分布的技术。
通过测量纳米材料在溶液中的光散射强度随时间的变化，可以得到纳米材料的粒子大小分布和聚集情况。
DLS广泛应用于纳米材料的尺寸和稳定性的研究。
五、拉曼光谱拉曼光谱是一种通过测量光散射现象来研究物质的结构和成分的技术。
纳米材料的拉曼光谱可以提供关于纳米材料的结构、晶格振动和化学组成等信息。
拉曼光谱可以用来研究纳米材料的晶格结构、表面增强拉曼散射现象以及纳米材料的表面修饰等。
六、X射线衍射（XRD）X射线衍射是一种通过测量物质对X射线的衍射现象来研究物质的结构的技术。
纳米材料的X射线衍射可以提供关于纳米材料的晶体结构和晶格参数的信息。
X射线衍射可以用来研究纳米材料的晶体结构、晶格畸变以及纳米材料的相变等。
纳米材料的表征和分析方法分享
纳米材料的表征和分析方法分享纳米材料是指尺寸在纳米级别的材料，其具有独特的物理、化学以及生物学性质，广泛应用于能源、材料、生物医药等领域。
为了深入了解纳米材料的性质和优良特性，科学家们开发了多种表征和分析方法。
在本文中，我们将分享一些常用的纳米材料表征和分析方法。
一、纳米材料的表征方法1. 扫描电子显微镜（SEM）：SEM可以获得材料表面形貌和微观结构的高分辨率图像。
通过SEM可以观察纳米颗粒的大小、形状以及表面形貌的变化，进而得出材料的结构特征和表面形貌。
2. 透射电子显微镜（TEM）：TEM是一种高分辨率的表征技术，可用于观察纳米材料的晶体结构和颗粒形态。
通过TEM，可以实时观察纳米材料的形貌、尺寸和晶体结构，并进一步了解纳米材料的导电性、光学性质等。
3. 原子力显微镜（AFM）：AFM可以直接观察纳米尺度下的表面形貌和表面力学性质。
通过扫描探针与样品表面的相互作用，AFM可以获得纳米尺度下的三维表面拓扑图像，同时还可以测量纳米材料的力学性能。
4. 粒度分析：粒度分析是用于确定纳米颗粒的尺寸分布和平均粒径的方法。
常见的粒度分析技术包括激光粒度仪、动态光散射仪等。
这些仪器可以通过散射光的特性来推断颗粒的大小，并计算出粒径分布图和平均粒径。
二、纳米材料的分析方法1. X射线衍射（XRD）：XRD是一种常用的纳米材料分析方法，可以用于确定纳米材料的晶体结构、晶格参数和晶体缺陷。
通过分析材料对入射X射线的散射模式，可以得出材料的晶体结构和晶格常数，从而获得材料的结晶性质。
2. 红外光谱（IR）：红外光谱是一种用于检测材料分子结构和化学键情况的分析方法。
通过测量材料在红外波段的吸收谱线，可以得知材料的化学成分、功能基团和化学键的状态，帮助研究人员了解纳米材料的化学性质和功能。
3. 核磁共振（NMR）：核磁共振技术可以用于分析纳米材料的结构、组成和动力学性质。
通过测量材料中原子核的共振信号，NMR可以得到关于材料分子的信息，包括分子结构、化学位移等，从而为纳米材料的研究提供有价值的数据。
材料科学中的纳米材料性能测试方法
材料科学中的纳米材料性能测试方法材料科学中，纳米材料的发展日益受到关注。
纳米材料具有独特的性质和潜在的应用价值，然而，为了充分发挥纳米材料的特性，需要对其性能进行全面准确的测试。
本文将介绍几种常用的纳米材料性能测试方法。
一、显微镜观察显微镜是纳米材料研究中常用的观察工具之一。
其主要分为光学显微镜、透射电子显微镜（TEM）和扫描电子显微镜（SEM）三种。
光学显微镜是一种简单易用的观察工具，适用于对纳米材料的表面形貌进行观察和测量。
透射电子显微镜能够观察到纳米材料的内部结构和晶格缺陷等详细信息，适用于对纳米材料的微观结构分析。
而扫描电子显微镜则常用于纳米材料的表面形貌和成分分析，其高分辨率特性使得可以观察到纳米级别的细节。
二、X射线衍射X射线衍射（XRD）是一种常用的纳米材料晶体结构表征方法。
通过将X射线照射到纳米材料样品上，然后根据衍射信息推断出样品的晶体结构和晶格参数。
XRD可用于分析纳米材料的晶体结构、晶格缺陷、晶体尺寸等信息。
通过测量样品的X射线衍射谱图，可以进一步研究纳米材料的多晶性、相变等特性。
三、纳米材料力学性能测试纳米材料的力学性能是其应用价值的关键指标之一。
其中，纳米材料的硬度和弹性模量是常用的力学性能测试指标。
纳米硬度测试常用的方法包括纳米压痕、纳米拉曼光谱等。
纳米压痕仪通过在纳米材料表面施加压痕来测量其硬度和弹性模量。
纳米拉曼光谱则通过测量材料表面散射的拉曼光谱来分析其力学性能。
四、表面电子能谱测试表面电子能谱（XPS）是分析纳米材料表面元素组成和化学键状态的重要工具。
XPS测量的原理是利用高能X射线激发样品表面的原子，通过测量逸出的电子能谱来分析样品的表面组成。
XPS可用于研究材料的表面化学成分、氧化还原状态和表面缺陷等信息。
通过XPS测试，可以了解纳米材料的表面反应活性、薄膜的化学结构等重要参数。
五、热分析热分析是通过对纳米材料在不同温度下的性能变化进行测试和分析。
常用的热分析方法包括差示扫描量热法（DSC）、热重分析法（TGA）等。
纳米材料的表征技术
纳米材料的表征技术
纳米材料是一种具有特殊性质的材料，由于其尺寸小于100纳米，其表面积与体积之比非常大，因此具有较强的表面效应和量子大小效应。
因此，纳米材料的表征技术十分关键，能够对其进行精确表征，揭示其结构、成分和性质，为纳米材料的应用提供有力的支持。
一、纳米材料的常用表征技术
1. 透射电子显微镜（TEM）
TEM 是一种高分辨率的表征技术，能够对材料的晶体结构进行观察，对纳米材料的粒径、形貌、晶体结构进行分析。
2. 扫描电子显微镜（SEM）
SEM 适用于纳米材料的形貌表征，可以观察材料表面的形貌和微观结构，例如纳米线、纳米颗粒等。
3. 粉末X射线衍射技术（XRD）
XRD 是一种非常重要的表征技术，专门用于研究材料的晶体结构、物相和晶格参数等。
4. 热重分析（TGA）
TGA 可以对材料的热重、热分解、热失重等特性进行分析，适用于纳米材料的热稳定性、氧化性等表征。
二、纳米材料表征技术的发展趋势
随着纳米材料的应用不断扩大，表征技术也在不断地发展。
未来的纳米材料表征技术将主要集中在以下几个方面：
1. 高分辨率成像技术：高分辨率电子显微镜、近场扫描光学显微镜等。
2. 表面和界面分析技术：X射线光电子能谱、扫描电子显微镜和能量色散谱等。
3. 磁学和电学分析技术：磁致伸缩、霍尔效应、磁透镜等。
4. 光学分析技术：表面增强拉曼光谱、多光子激发荧光光谱等。
总之，纳米材料的表征技术对于了解纳米材料的结构、性质和应
用具有非常重要的意义。
随着表征技术的不断进步，人们可以更加深入地了解纳米材料，进一步实现纳米材料的应用和开发。
利用电子扫描显微镜进行材料表面形貌观察的方法
利用电子扫描显微镜进行材料表面形貌观察的方法材料科学是一门研究材料结构、性能和制备方法的学科，而电子扫描显微镜（Scanning Electron Microscope，简称SEM）则是材料科学中常用的分析工具之一。
SEM通过扫描样品表面并利用电子束与样品相互作用来获取样品的形貌信息。
本文将介绍利用SEM进行材料表面形貌观察的方法以及一些应用案例。
首先，为了进行SEM观察，需要准备样品并进行预处理。
样品可以是固体、液体或气体，但需要注意的是，样品必须具有一定的导电性，因为SEM是利用电子束与样品相互作用来获取图像的。
对于非导电样品，可以通过涂覆导电薄层或者使用特殊的样品支撑材料来解决。
此外，样品的尺寸也需要适应SEM的工作距离和深度范围。
在样品准备完成后，接下来是SEM的操作步骤。
首先，将样品放置在SEM的样品台上，并固定好。
然后，通过真空系统将SEM的操作环境抽至高真空状态，以避免电子束与空气分子的相互作用。
接着，调整SEM的工作参数，例如加速电压、电子束的聚焦和对准等。
这些参数的选择需要根据样品的性质和所需观察的细节来确定。
最后，开始扫描样品表面并获取图像。
SEM观察的图像通常呈现出高分辨率和大深度的特点，能够清晰地显示材料的微观形貌。
利用SEM可以观察到材料表面的粗糙度、纹理、晶体结构等细节信息。
此外，SEM还可以通过特殊的探针技术，如能谱分析和电子背散射模式，获取更多的化学和结构信息。
除了观察材料的形貌，SEM还可以用于定量分析。
例如，可以通过测量图像中的颗粒大小和分布来评估材料的颗粒性质；可以通过测量图像中的孔隙度和孔径来评估材料的孔隙结构。
这些定量分析可以为材料科学研究提供重要的参考数据。
在实际应用中，利用SEM进行材料表面形貌观察的方法被广泛应用于材料科学、纳米科学、生物医学等领域。
例如，在材料科学中，SEM可以用于评估材料的表面质量和制备工艺的效果；在纳米科学中，SEM可以用于观察纳米颗粒的形貌和组装结构；在生物医学中，SEM可以用于观察细胞和组织的微观形貌。
纳米材料的表面与界面表征
纳米材料的表面与界面表征
纳米材料的表面与界面表征是指对纳米材料表面和界面的结构、形貌、化学成分、电子结构等进行详细的分析和研究，以揭示纳米材料的特殊性质和应用潜力。
以下是几种常见的纳米材料表面与界面表征方法：
1.扫描电子显微镜（SEM）：SEM能够对纳米材料的表面形貌和结构进行高分辨率的成像，揭示纳米颗粒、纳米薄膜等的形态、大小和分布情况。
2.透射电子显微镜（TEM）：TEM可以对纳米材料的内部结构和晶体结构进行高分辨率的成像，同时通过选区电子衍射（SAED）分析纳米晶体的晶格结构。
3.原子力显微镜（AFM）：AFM可以对纳米材料的表面形貌和结构进行原子级别的成像，同时可以进行力谱分析、表面电荷测量等。
4.X射线衍射（XRD）：XRD可以分析纳米材料的晶体结构、晶体尺寸和晶格畸变等，通过研究X射线衍射图谱可以了解纳米材料的晶体性质。
5.拉曼光谱：拉曼光谱可以通过分析纳米材料的振动和晶格模式来确定其化学成分、晶体结构和晶格缺陷等。
6.X射线光电子能谱（XPS）：XPS可以分析纳米材料表面的化学成分、化学键状态和原子组成，提供表面化学信息。
7.扫描隧道显微镜（STM）：STM可以对纳米材料的表面电子结构和电荷分布进行原子级别的成像，提供纳米尺度的电子信息。
8.表面等离子共振光谱（SPR）：SPR可以分析纳米材料表面的电荷转移、吸附物种和吸附态，了解其表面化学性质。
通过以上表征方法的综合应用，可以全面了解纳米材料的表面形貌、晶体结构、化学成分、电子结构等重要特征，为纳米材料的性能优化和应用研究提供重要支持。
无机纳米材料实验报告
一、实验目的1. 了解无机纳米材料的制备方法。
2. 掌握纳米材料的基本表征技术。
3. 分析无机纳米材料的结构、性能及应用。
二、实验原理无机纳米材料是指粒径在1-100nm之间的无机材料，具有独特的物理、化学和生物学性质。
本实验以纳米二氧化硅为例，介绍其制备方法及表征技术。
三、实验材料与仪器1. 实验材料：硅烷偶联剂、正硅酸乙酯、氨水、乙醇、去离子水等。
2. 实验仪器：搅拌器、反应釜、超声波清洗器、透射电子显微镜（TEM）、X射线衍射仪（XRD）、傅里叶变换红外光谱仪（FTIR）等。
四、实验步骤1. 纳米二氧化硅的制备（1）将硅烷偶联剂和正硅酸乙酯按一定比例混合，加入去离子水中，搅拌溶解。
（2）将混合溶液倒入反应釜中，加入一定量的氨水，调节pH值至8-9。
（3）继续搅拌，加热至一定温度，保持一段时间。
（4）冷却至室温，用乙醇洗涤产物，过滤、干燥，得到纳米二氧化硅。
2. 纳米二氧化硅的表征（1）透射电子显微镜（TEM）观察纳米二氧化硅的形貌和粒径。
（2）X射线衍射仪（XRD）分析纳米二氧化硅的晶体结构。
（3）傅里叶变换红外光谱仪（FTIR）分析纳米二氧化硅的化学组成。
五、实验结果与分析1. TEM观察通过TEM观察，纳米二氧化硅呈球形，粒径在20-50nm之间，分散性良好。
2. XRD分析XRD结果表明，纳米二氧化硅为非晶态结构，无明显的晶格峰。
3. FTIR分析FTIR结果表明，纳米二氧化硅的主要成分为二氧化硅，含有少量硅烷偶联剂。
六、结论1. 成功制备了纳米二氧化硅，其粒径在20-50nm之间，分散性良好。
2. 通过TEM、XRD和FTIR等手段对纳米二氧化硅进行了表征，验证了其结构和组成。
3. 纳米二氧化硅具有独特的物理、化学和生物学性质，在橡胶、塑料、涂料、医药等领域具有广泛的应用前景。
七、实验注意事项1. 实验过程中，注意安全操作，防止化学品泄漏和中毒。
2. 在制备过程中，严格控制反应条件，如pH值、温度等。
电子显微镜研究纳米材料的原子结构
电子显微镜研究纳米材料的原子结构纳米材料是当今科技领域的热门研究方向之一，其具有独特的物理和化学性质，广泛应用于能源、材料、生物医学等领域。
而要深入了解纳米材料的性质和行为，需要通过先进的仪器设备进行观察和分析。
其中，电子显微镜作为一种重要的研究工具，为我们揭示了纳米材料的原子结构。
电子显微镜是一种利用电子束来观察物体的显微镜。
与传统光学显微镜不同，电子显微镜使用的是电子束而不是光束，因此具有更高的分辨率和更大的深度。
在纳米材料研究中，电子显微镜能够观察到纳米尺度下的原子结构和表面形貌，为我们提供了宝贵的信息。
在电子显微镜中，电子束通过准直系统聚焦到纳米材料样品上。
样品与电子束的相互作用会产生多种信号，包括透射电子显微镜（TEM）中的透射电子和散射电子，以及扫描电子显微镜（SEM）中的二次电子和反射电子。
这些信号通过相应的探测器捕获并转换成图像，从而形成我们所看到的纳米材料图像。
透射电子显微镜是研究纳米材料原子结构的重要工具。
通过透射电子显微镜，我们可以观察到纳米材料的晶体结构和晶格缺陷。
透射电子显微镜中的电子束穿过样品，与样品中的原子发生相互作用，产生透射电子。
透射电子的强度和散射方向与样品中的原子排列和晶格性质有关。
通过对透射电子的分析，我们可以确定纳米材料的晶体结构和晶格参数。
扫描电子显微镜则主要用于观察纳米材料的表面形貌和形态。
扫描电子显微镜中的电子束在样品表面扫描，并与样品表面的原子和分子相互作用。
这种相互作用会产生二次电子和反射电子。
通过捕获并分析这些信号，我们可以获得纳米材料表面的形貌信息。
扫描电子显微镜具有较高的分辨率和较大的深度，能够观察到纳米材料的细节和表面形貌的变化。
除了透射电子显微镜和扫描电子显微镜，还有许多其他类型的电子显微镜用于研究纳米材料的原子结构。
例如，场发射电子显微镜（FESEM）能够观察到纳米材料的表面形貌和形态，同时还可以进行能谱分析和成分分析。
透射电子能谱仪（EDS）和电子能量损失谱仪（EELS）则可以用来分析纳米材料的元素组成和化学性质。
