活性砂滤系统操作说明书

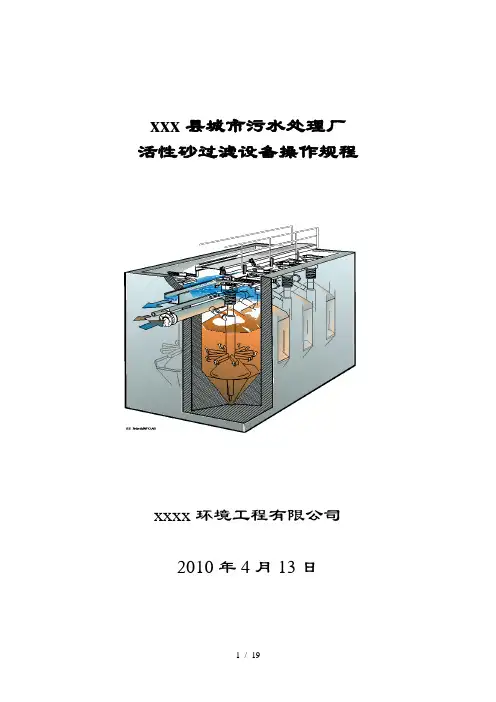

污水处理厂活性砂过滤器操作规程
xxx县城市污水处理厂活性砂过滤设备操作规程xxxx环境工程有限公司2010年4月13日第一部分连续流砂过滤系统操作规程一工程概况及处理工艺流程1、概况xxx县城市污水处理厂处理规模为2万吨/天,时变化系数1.2 。
处理的污水主要是城区内的生活污水。
此次建设的彰武县污水处理厂的出水水质要求达到一级A标准。
选定活性砂过滤工艺作为此项目深度处理的工艺，设计最大处理水量为24000吨/天。
2、进出水水质连续流砂过滤系统的设计进出水水质为：3、工艺流程污水处理厂CASS生化池出水后重力流入活性砂过滤系统，通过活性砂过滤器进行过滤处理。
在CASS生化池和活性砂过滤池之间的进水连接管路上安装有管道混合器，并向进水管道中连续投加适量的絮凝剂，通过管道混合器的紊流作用，使污水中的悬浮物及胶体颗粒在絮凝剂的吸附、包裹、桥架作用下，形成较大的絮状颗粒，然后直接通过活性砂过滤器进行过滤处理。
活性砂过滤器是一种集混凝、澄清及过滤为一体的连续过滤设备，通过滤层的截留作用，去除水中的悬浮物及其它颗粒杂质，过滤出水经紫外消毒后即可达到出水水质标准，出水进入放流水池中排放。
活性砂过滤的洗砂废水通过管道返回到前段的水解酸化池中。
二主要设备工艺参数1、连续流砂过滤器16套DS6000B连续流砂过滤器安装于钢筋混凝土结构的滤池中。
布置成2个过滤单元，每个过滤单元内安装8套过滤器。
滤池规格：L11.68m×W10.10m×H6.055m，滤池进水渠渠宽为1.5m。
连续流砂过滤器参数：型号：DS6000B品牌：Nordic Water数量：16套单套过滤面积：6.00m2/套砂床高度：2000mm水头损失：≤0.8m平均处理水量：833m3/h最大处理水量：1000m3/h平均过滤速度：8.68m/h最大过滤速度：10.4m/h运行方式：重力流过滤器清洗水量：≤总进水量的5%滤床形式：移动床水流方向：上向流反洗方式：连续压缩空气提升反洗最大操作温度：60℃最小检修周期：＞5年过滤器内部构件材质：洗砂器：聚丙烯PP-H空气提升管：耐磨硬塑胶布水器：玻璃钢玻璃钢圆锥形滤砂导向装置：玻璃钢进水支管：玻璃钢洗砂水支管：玻璃钢底部锥台：玻璃钢2、空气压缩机系统空气压缩系统由螺杆式空气压缩机、储气罐、油水分离器和一个人工启动程序选择器组成。
活性砂过滤器技术说明
活性砂过滤器技术说明1、空气压缩机1、技术参数：排气量：Q=1.8m³/mi n，排气压力：0.7Mpa，电机功率：N=18KW，噪音：65±3，出口管径：G3/4”，冷却方式：风冷/水冷，电源：380VAC，三相，50HZ。
6KV，10KV 可选。
2、供货：与活性沙过滤器配套使用。
压缩空气缓冲罐1、规格：容积1.5m³，工作压力0.8Mpa2、材质：不锈钢3、与空气压缩机配套使用。
活性沙过滤器3、技术：型号：WS6.0D-B，最大设计流量：55m3/h 套，空气消耗量：62.5L/s，压缩空气压力：>0.6MPa(表压)单套有效过滤面积： 6.0m2总过滤面积：108m2 平均过滤速度： 6.94m/h最大过滤速度：10.28m/h 滤床高度： 2m 水头损失：≤1.2m砂滤器安装位置：混凝土过滤池内处理介质：经过二级处理后的城市污水环境温度： -20~40℃工作方式：连续运行，连续自动冲洗。
4、设备材质要求空气控制柜空气控制柜内安装带有压力刻度的减压阀，水分离器，电磁阀，空气流量计，电加热器和接线端子盒等。
压缩空气通过气控单元内的减压阀，再通过一个电磁阀到总管。
空气被均匀分配到每个流量计，然后被输出，一个流量计对一个过滤器。
控制柜可以分别调节流量计的流量。
长度：200~500mm宽度：200mm高度：200~500mm电压：24/220V频率：50Hz防护等级：IP65 石英砂技术标准：1、过滤介质标准符合C J24.1-88《建设部水处理滤料标准》。
2、过滤介质采用天然均质石英砂。
3、含硅量：≥85%4、粒径1.2~2.0mm，不均匀系数<1.5 有效粒径（d10）1.2±0.05 mm5、与过滤器配套送水泵房（土建2万m³/d，设备续装1万m³/d）。
电气设备：（1）本规范约定的工艺设备配套的P LC 柜一套包括在本次招标范围，其中需要配套变频或P LC 控制的单元，供方在设备清单中予以列明并报价。
活性砂过滤器操作保养规程
活性砂过滤器操作保养规程1. 简介活性砂过滤器是常见的水处理设备之一，通常用于水处理工程中的前置过滤、脱色、脱臭、除氯等处理工序。
为了保证设备的正常运行和延长设备的使用寿命，必须严格遵守规程进行操作和保养，本文档旨在规范活性砂过滤器的操作和保养。
2. 操作规程1.启动前设备检查1.1 确认设备接地良好1.2 检查控制开关和保险丝是否完好1.3 检查泵的出口、进口和压力表的读数1.4 检查管路是否有松动、漏水现象1.5 检查活性炭箱是否牢固1.6 检查电气设备是否符合规定2.开启活性炭过滤器2.1 打开电源开关，保证设备正常通电2.2 打开活性炭箱的进水阀门2.3 打开泵的开关2.4 打开活性炭箱出水阀门2.5 观察压力表读数是否正常3.关闭活性炭过滤器3.1 关闭泵的开关3.2 关闭活性炭箱出水阀门3.3 关闭活性炭箱进水阀门4.其他注意事项4.1 活性炭应定期更换，以确保处理效果4.2 定期检查各个管道和过滤器有无漏水或渗漏现象，如发现任何问题应立即维修4.3 维修及更换活性炭时需要切断电源并清空活性炭箱内水分4.4 设备长期停用时，应将活性炭箱全部清空，防止活性炭变质3. 保养规程1.定期清洗管道和过滤器1.1 停机断电后将管路系统全部清洗干净1.2 将活性炭箱内的水全部清空，清除过滤器中的杂质1.3 拆下活性炭箱，并清理箱内残留物1.4 清理器件上的污物和水垢，保持设备的清洁2.定期检查活性炭的使用情况2.1 检查活性炭的使用寿命，如达到想定的更换标准则立即更换2.2 在更换前应对活性炭进行清洗3.检查阀门和管线接口密封3.1 定期检查活性炭箱内、管路及阀门和接口处密封性是否良好3.2 如发现漏水现象需要及时进行处理4.其他注意事项4.1 在使用过程中应严格遵循相关操作规程4.2 设备停用时需要将其避免阳光直射和受潮湿的环境4.3 确保设备处于良好的通风状态4. 结论本文档针对活性砂过滤器操作和保养制定了详细的规程，以规范设备的操作和保养，确保设备的稳定运行和延长使用寿命。
砂滤操作运行手册
仅限于具有专业技能的人员方可运输该设备。 在起吊设备时应遵循一般安全规则。
所有设备的安装，检测及维护工作需有相关具 有资质的技术人员操作，并需遵循当地安全法 规进行工作。
用户具有发放的任何水池，包括化学池允许进 入的许可权。
必须遵循在禁区工作的安全规则。
任何与化学药品有接触的工作都需采取人员保 护措施。
®
DS 8.24
25
第四章控制系统
第四章控制系统
4.1 概述
功能描述的目的是当对PLC编程时，对压缩空气 系统设计作出建议。
DynaSand 动态流砂过滤器使用压缩空气来操作 空气提升泵。压缩空气系统在适应的时间供给 过滤器相应的空气量。
一小段时间才能达到正常值。为了防止脏砂未 经清洗经过洗砂器，在过滤器启动和空气提升 泵启动之间有时间延时，以使水位达到运行水 位。
测试及调节工作需由授权工作人员执行。
在无保护及安全设备的情况下不可运行该过滤 设备。
在试运行设备前必须确保已按照欧洲标准正确 安装了该设备。
危险！在过滤器危险区域工作时务 必切断水，压缩空气。不可独自执 行工作。当其他人员都在工作时， 务必切断电源。负责工作的人员需 随时携带钥匙。请使用保护措施的 设备。
输入水-原水 输出水-滤液 清洗水-废水
®
DS 8.24
23
第三章DynaSand动态流砂过滤器工作原理
3.3 空气提升泵
空气提升泵固定在导管（1）上，其吸入口位
于过滤器的底部。空气提砂泵将滤砂提升至过
3
滤器顶部洗砂器中的液位控制室（2）内。 泵
3
11
入的滤砂量取决于空气提升泵内的压缩空气流
量。随着气流的增加将会摄入更多滤砂，反之
【技术】活性砂过滤池系统技术说明

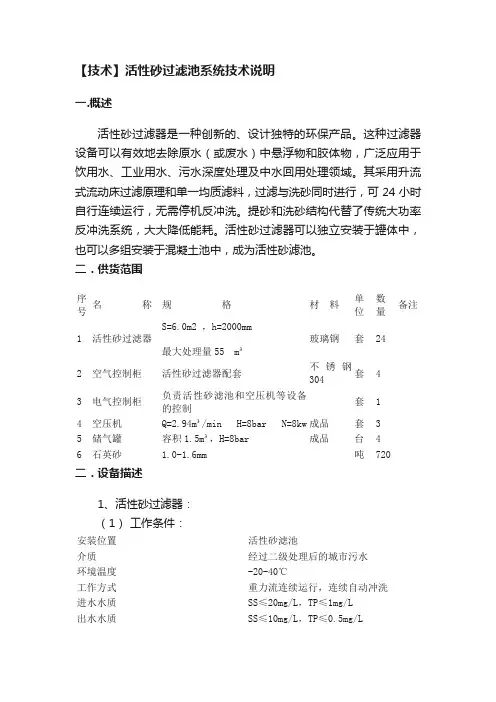

【技术】活性砂过滤池系统技术说明一.概述活性砂过滤器是一种创新的、设计独特的环保产品。
这种过滤器设备可以有效地去除原水（或废水）中悬浮物和胶体物，广泛应用于饮用水、工业用水、污水深度处理及中水回用处理领域。
其采用升流式流动床过滤原理和单一均质滤料，过滤与洗砂同时进行，可24小时自行连续运行，无需停机反冲洗。
提砂和洗砂结构代替了传统大功率反冲洗系统，大大降低能耗。
活性砂过滤器可以独立安装于罐体中，也可以多组安装于混凝土池中，成为活性砂滤池。
二．供货范围序号名称规格材料单位数量备注1 活性砂过滤器S=6.0m2 ，h=2000mm最大处理量55 m³玻璃钢套242 空气控制柜活性砂过滤器配套不锈钢304套 43 电气控制柜负责活性砂滤池和空压机等设备的控制套 14 空压机Q=2.94m³/min H=8bar N=8kw 成品套 35 储气罐容积1.5m³，H=8bar 成品台 46 石英砂 1.0-1.6mm 吨720 二．设备描述1、活性砂过滤器：（1）工作条件：安装位置活性砂滤池介质经过二级处理后的城市污水环境温度-20-40℃工作方式重力流连续运行，连续自动冲洗进水水质SS≤20mg/L，TP≤1mg/L出水水质SS≤10mg/L，TP≤0.5mg/L（2）技术参数型号：ZLL-60型数量：24套单套处理水量： 55m3/h单套过滤面积： 6m2总过滤面积：108m2平均过滤速度：6.94m/h最高过滤速度： 10.28m/h滤床高度：约2 m水头损失：≤1.2石英砂数量：大于等于500 t系统运行时间：24h/d冲（清）洗水量≤进水量的5%安装位置：活性砂滤池内（3）主要部件材质部件名称材质进水管组件HDPE反冲洗水管组件HDPE布水器HDPE底部导砂斗HDPE洗砂器聚丙烯PP-R 或玻璃钢空气提升管定制耐磨工程塑料空气提升泵定制耐磨工程塑料导砂斗支撑件不锈钢304进水管、反冲洗水管支架不锈钢304螺栓等紧固件不锈钢304（4）主要结构和性能1) 活性砂过滤池系统由相应结构的混凝土滤池、底部锥斗、导砂斗、布水器、过滤器组件、洗砂器、进水管道、空气提升管、出水管道和洗砂水出水管等组成。
污水处理厂活性砂过滤器操作规程完整
xxx县城市污水处理厂活性砂过滤设备操作规程xxxx环境工程2010年4月13日第一部分连续流砂过滤系统操作规程一工程概况及处理工艺流程1、概况xxx县城市污水处理厂处理规模为2万吨/天,时变化系数1.2 。
处理的污水主要是城区的生活污水。
此次建设的彰武县污水处理厂的出水水质要求达到一级A标准。
选定活性砂过滤工艺作为此项目深度处理的工艺，设计最大处理水量为24000吨/天。
2、进出水水质连续流砂过滤系统的设计进出水水质为：3、工艺流程污水处理厂CASS生化池出水后重力流入活性砂过滤系统，通过活性砂过滤器进行过滤处理。
在CASS生化池和活性砂过滤池之间的进水连接管路上安装有管道混合器，并向进水管道中连续投加适量的絮凝剂，通过管道混合器的紊流作用，使污水中的悬浮物及胶体颗粒在絮凝剂的吸附、包裹、桥架作用下，形成较大的絮状颗粒，然后直接通过活性砂过滤器进行过滤处理。
活性砂过滤器是一种集混凝、澄清及过滤为一体的连续过滤设备，通过滤层的截留作用，去除水中的悬浮物及其它颗粒杂质，过滤出水经紫外消毒后即可达到出水水质标准，出水进入放流水池中排放。
活性砂过滤的洗砂废水通过管道返回到前段的水解酸化池中。
二主要设备工艺参数1、连续流砂过滤器16套DS6000B连续流砂过滤器安装于钢筋混凝土结构的滤池中。
布置成2个过滤单元，每个过滤单元安装8套过滤器。
滤池规格：L11.68m×W10.10m×H6.055m，滤池进水渠渠宽为1.5m。
连续流砂过滤器参数：型号：DS6000B 品牌：Nordic Water数量：16套单套过滤面积：6.00m2/套砂床高度：2000mm 水头损失：≤0.8m平均处理水量：833m3/h 最大处理水量：1000m3/h平均过滤速度：8.68m/h 最大过滤速度：10.4m/h运行方式：重力流过滤器清洗水量：≤总进水量的5%滤床形式：移动床水流方向：上向流反洗方式：连续压缩空气提升反洗最大操作温度：60℃最小检修周期：＞5年过滤器部构件材质：洗砂器：聚丙烯PP-H 空气提升管：耐磨硬塑胶布水器：玻璃钢玻璃钢圆锥形滤砂导向装置：玻璃钢进水支管：玻璃钢洗砂水支管：玻璃钢底部锥台：玻璃钢2、空气压缩机系统空气压缩系统由螺杆式空气压缩机、储气罐、油水分离器和一个人工启动程序选择器组成。
活性砂过滤器技术说明
活性砂过滤器技术说明1、空气压缩机1、技术参数：排气量：Q=1.8m³/mi n，排气压力：0.7Mpa，电机功率：N=18KW，噪音：65±3，出口管径：G3/4”，冷却方式：风冷/水冷，电源：380VAC，三相，50HZ。
6KV，10KV 可选。
2、供货：与活性沙过滤器配套使用。
压缩空气缓冲罐1、规格：容积1.5m³，工作压力0.8Mpa2、材质：不锈钢3、与空气压缩机配套使用。
活性沙过滤器3、技术：型号：WS6.0D-B，最大设计流量：55m3/h 套，空气消耗量：62.5L/s，压缩空气压力：>0.6MPa(表压)单套有效过滤面积： 6.0m2总过滤面积：108m2 平均过滤速度： 6.94m/h最大过滤速度：10.28m/h 滤床高度： 2m 水头损失：≤1.2m砂滤器安装位置：混凝土过滤池内处理介质：经过二级处理后的城市污水环境温度： -20~40℃工作方式：连续运行，连续自动冲洗。
4、设备材质要求空气控制柜空气控制柜内安装带有压力刻度的减压阀，水分离器，电磁阀，空气流量计，电加热器和接线端子盒等。
压缩空气通过气控单元内的减压阀，再通过一个电磁阀到总管。
空气被均匀分配到每个流量计，然后被输出，一个流量计对一个过滤器。
控制柜可以分别调节流量计的流量。
长度：200~500mm宽度：200mm高度：200~500mm电压：24/220V频率：50Hz防护等级：IP65 石英砂技术标准：1、过滤介质标准符合C J24.1-88《建设部水处理滤料标准》。
2、过滤介质采用天然均质石英砂。
3、含硅量：≥85%4、粒径1.2~2.0mm，不均匀系数<1.5 有效粒径（d10）1.2±0.05 mm5、与过滤器配套送水泵房（土建2万m³/d，设备续装1万m³/d）。
电气设备：（1）本规范约定的工艺设备配套的P LC 柜一套包括在本次招标范围，其中需要配套变频或P LC 控制的单元，供方在设备清单中予以列明并报价。
污水处理厂活性砂过滤器操作规程完整
xxx县城市污水处理厂活性砂过滤设备操作规程xxxx环境工程2010年4月13日第一部分连续流砂过滤系统操作规程一工程概况及处理工艺流程1、概况xxx县城市污水处理厂处理规模为2万吨/天,时变化系数1.2 。
处理的污水主要是城区的生活污水。
此次建设的彰武县污水处理厂的出水水质要求达到一级A标准。
选定活性砂过滤工艺作为此项目深度处理的工艺，设计最大处理水量为24000吨/天。
2、进出水水质连续流砂过滤系统的设计进出水水质为：3、工艺流程污水处理厂CASS生化池出水后重力流入活性砂过滤系统，通过活性砂过滤器进行过滤处理。
在CASS生化池和活性砂过滤池之间的进水连接管路上安装有管道混合器，并向进水管道中连续投加适量的絮凝剂，通过管道混合器的紊流作用，使污水中的悬浮物及胶体颗粒在絮凝剂的吸附、包裹、桥架作用下，形成较大的絮状颗粒，然后直接通过活性砂过滤器进行过滤处理。
活性砂过滤器是一种集混凝、澄清及过滤为一体的连续过滤设备，通过滤层的截留作用，去除水中的悬浮物及其它颗粒杂质，过滤出水经紫外消毒后即可达到出水水质标准，出水进入放流水池中排放。
活性砂过滤的洗砂废水通过管道返回到前段的水解酸化池中。
二主要设备工艺参数1、连续流砂过滤器16套DS6000B连续流砂过滤器安装于钢筋混凝土结构的滤池中。
布置成2个过滤单元，每个过滤单元安装8套过滤器。
滤池规格：L11.68m×W10.10m×H6.055m，滤池进水渠渠宽为1.5m。
连续流砂过滤器参数：型号：DS6000B 品牌：Nordic Water数量：16套单套过滤面积：6.00m2/套砂床高度：2000mm 水头损失：≤0.8m平均处理水量：833m3/h 最大处理水量：1000m3/h平均过滤速度：8.68m/h 最大过滤速度：10.4m/h运行方式：重力流过滤器清洗水量：≤总进水量的5%滤床形式：移动床水流方向：上向流反洗方式：连续压缩空气提升反洗最大操作温度：60℃最小检修周期：＞5年过滤器部构件材质：洗砂器：聚丙烯PP-H 空气提升管：耐磨硬塑胶布水器：玻璃钢玻璃钢圆锥形滤砂导向装置：玻璃钢进水支管：玻璃钢洗砂水支管：玻璃钢底部锥台：玻璃钢2、空气压缩机系统空气压缩系统由螺杆式空气压缩机、储气罐、油水分离器和一个人工启动程序选择器组成。
活性砂滤池技术规范书
活性砂滤池技术规范书一、供货范围本技术规范书不被认为详尽无遗的，并应参照施工图纸，所列清单及设备为包含但不限于，无论规定与否，投标人提供的设备应当满足系统运行要求，并且满足设计要求，达到性能要求。
本标段为功能性招标，下述文件仅供参考。
承包商应对本系统提供性能担保，并提供性能保证函，可根据自身技术情况对本标段的工艺设备进行优化设计、选型，包含所有的电气、自控、仪表及工艺等设备，以及该单体内所有管道、附件等。
中标厂家负责本标段的设备供货、指导安装及调试，并通过双方确认的单机及联动试车验收。
投标方在投标前应根据施工图纸，避免出现偏差，系统须满足下列参数要求。
投标人提供的连续流砂过滤系统应为成套设备，包括本处理单元的进水端至出水端池体范围内的所有工艺设备、电气设备、自控仪表设备以及管道、管件、阀门和电缆、桥架等，应保证货物在安装、安全可靠运行时不另外需要配件。
动态流（连续流）砂过滤系统由布水器，底部锥斗，洗砂器，空气提升管，进水管道，滤液出水管道和冲洗水出水管等组成。
内部过滤单元与相应管道间应采用柔性连接。
压缩空气系统提供的压缩空气经空气控制柜，应通过PU 材质的空气软管与过滤器顶部连接。
供货交接点：***********污水处理厂内活性砂滤池外壁外1m。
内部过滤单元包括进出水管，布水器，洗砂器，冲洗水出水管和空气提升泵套管。
进气管，进出水管和冲洗水出水管都应位于过滤单元的上部。
主要内容如下：（不限于此）（一）设备采购清单在执行合同过程中如发现有任何漏项和短缺，在供货清单中并未列入而且确实是卖方供货范围中应该有的，并且是对合同设备的性能保证值要求所必需的，均由卖方负责将所缺的设备、技术资料、专用工具及备品备件、服务及技术指导等补上，且不发生费用问题。
二、技术规范（1）设备技术要求1）概述滤池为1 个过滤单元，包括8 个连续流砂过滤器。
每套过滤器的过滤面积不得小于6 平方米，安装在预先按照要求设计好的混凝土滤池中。
图微克活性砂过滤器使用说明书
图微克活性砂过滤器使用说明书
典型应用示意图
市政污水—图微克活性砂过滤器
循环冷却水—图微克活性砂过滤器
运行流程：
原水通过进水管进入过滤器内部，并经布水器均匀分配后上向逆
流通过滤料层并外排。
在此过程中，原水被过滤，水中的污染物含量降低；同时石英砂滤料中污染物的含量增加，并且下层滤料层的污染物含量高于上层滤料。
位于过滤器中央的空气提升泵在空压机的作用下将底层的石英砂滤料提升至过滤器顶部的洗砂器中清洗。
砂粒清洗后返回滤床，同时将清洗所产生的污染物外排。
污水处理厂活性砂过滤器操作规程
污水处理厂活性砂过滤器操作规程污水处理厂活性砂过滤器是一种常用的污水处理设备，其主要作用是通过活性砂滤料将污水中的悬浮物、颗粒物、胶体等杂质去除，使得水质得到改善。
为了保证活性砂过滤器的正常运行和有效处理污水，需要制定一套操作规程。
以下是污水处理厂活性砂过滤器操作规程的主要内容：一、设备准备：1.检查活性砂过滤器的进、出水管路是否正常，并确保管路无堵塞。
2.检查过滤器的排污装置是否完好，并确保排污口畅通。
3.检查刮泥机和清洗水泵等相关设备是否正常运行，确保其可用。
4.检查过滤器的活性砂滤料是否充足，如不足需要及时补充。
二、启动过程：1.检查过滤器的进、出水阀门是否关闭，并将排污阀门打开。
2.打开过滤器的给水阀门，缓慢增加供水流量，观察水质情况。
3.当出水质量稳定后，关闭排污阀门，逐渐开启进、出水阀门。
4.观察进、出水压力表，确保水压稳定在正常范围内。
三、日常操作：1.每班交班时，查看进、出水水质情况，如有异常及时记录并进行处理。
2.定期检查活性砂滤料的滤层深度和状态，如发现有堵塞或砂层过厚，需要进行清洗或更换。
3.定期检查进、出水压力表的读数，如压力偏高或偏低，需要及时调整。
4.定期清洗过滤器的排污装置，确保其畅通无堵塞。
5.当出水水质不良或进水压力不稳定时，应及时停机检查原因，并采取相应的措施。
四、停车与维护：1.停车前应先关闭进、出水阀门，然后打开排污阀门，放空活性砂过滤器中的水。
2.检查活性砂滤料的滤层深度和状态，如滤层过厚或有堵塞，需要进行清洗或更换。
3.定期检查过滤器的阀门、管路等设备，如有泄漏或损坏，需要及时修复。
4.对于长时间停机或季节性停机的情况，应采取保护措施，如通风、干燥、防冻等。
以上是污水处理厂活性砂过滤器操作规程的主要内容，通过合理的操作和维护，可以保证活性砂过滤器的正常运行，提高污水处理效果。
在实际操作中，还需根据具体情况结合相关设备的技术说明和安全规范进行操作，确保操作安全、高效。
活性砂滤池运行操作规程
活性砂滤池运行操作规程活性砂滤池是水处理过程中常见的一种设备，常用于除去浊度、颜色、臭味和有机物等杂质。
为了保证活性砂滤池的正常运行和提高过滤效果，需要制定相关的操作规程。
以下是活性砂滤池运行操作规程。
一、设备检查1. 每日开机前，检查活性砂滤池设备是否正常运转，清理设备周围的杂物。
2. 检查滤池底部排污阀是否正常关闭，污泥排放阀门是否顺畅，水泵运转是否正常。
二、水源检查1. 每日开机前，检查水源是否正常供水，检查供水水质是否符合要求。
2. 定期对进水水源进行水质检测，确保水源水质安全。
三、进水操作1. 打开进水管阀门，逐渐调节进水流量，确保活性砂滤池内水头平稳。
2. 检查进水水质，确保进水水质符合处理要求。
四、滤料预处理1. 检查活性砂滤池上盖是否正常密封，滤料是否有裸露。
2. 每月清理滤料表面附着物，保持滤料表面干净。
五、排污操作1. 定期开展排污操作，避免滤层堵塞，影响过滤效果。
2. 每日开机前，根据水质情况需要排污，打开滤底排污阀门，排出水清再关闭。
六、反冲洗操作1. 每月进行一次反冲洗操作，清理滤料，恢复过滤性能。
2. 关闭进水管阀门，打开反冲洗泵阀门，将水流逆向通过滤料，按照规定时间进行反冲洗操作。
3. 检查反冲洗水质，确保反冲洗水质干净。
七、设备检修1. 定期进行设备检修，维护活性砂滤池设备正常运行。
2. 检查滤池设备是否有渗漏、松动等异常情况，及时进行维修。
八、记录和报表1. 每天按照规定时间记录进出水流量、进出水水质情况。
2. 每月记录排污和反冲洗操作情况。
3. 定期撰写维护和检修报告，记录设备运行情况。
九、安全注意事项1. 操作人员必须熟悉设备操作规程，并穿戴好相关防护设备。
2. 操作人员在操作过程中要注意设备状态，发现异常情况及时报告。
3. 在排污和反冲洗操作过程中注意防止溅水和滑倒等事故。
以上是活性砂滤池运行操作规程的主要内容。
在操作过程中必须严格按照规程操作，确保设备正常、安全运行，提高过滤效果。
砂过滤器使用说明书中英文版本20120917-大连兆和
砂过滤器使用说明书Sand Filter Instruction Manual一、〖产品简介〗I. Product Introduction兆和ZHKT-FS型风砂过滤器特别适合于风砂地区空调系统新风引入口使用。
此产品可以有效防止风沙进入空调系统，延长空调系统过滤器使用寿命；成本低，并且可以替代初效过滤器，一次性投资，终身无需运行维护；在沙尘暴较多的地区使用效果会更加明显。
Megaunity ZHKT-FS sand filter is especially applicable to inlet of fresh air system of air-conditioner in wind-drift sand region. This product can effectively prevent sand from entering air-conditioning system, prolong the service life of filter; with low cost, it is capable of replacing primary-efficiency filter and is maintenance-free with one-time investment; effect in the region with frequent sand storm is more obvious.二、〖规格型号〗II. Specification例如：ZHKT-FS/SUS/980X1880X604For example: ZHKT-FS/SUS/980X1880X604A式单模块B式多模块组合Type A Type BSingle-module Multi-module三、〖结构特点〗III. Structural Features＊过滤叶片采用弧形结构，独特的百叶式过滤孔，使风沙有效分离。
8活性砂滤说明书
活性砂过滤器(全自动连续流砂过滤器)操作维护说明手册OPERATION&MAINTENANCE MANUAL（SOEDS系列）上海奥德水处理科技有限公司SHANGHAI ORCHID ENVERIONTEC CO.LTD 上海市番禺路390号时代大厦15FRM19D, NO.390 PANYU ROAD SHANGHAI CHINA TEL: (86)21-6294-4460 FAX: (86)-6282-8486/第一章功能描述一、综述自从1980年诞生以来，活性砂过滤设备迅速获得应用。
相对于传统的反冲洗过滤器，活性砂过滤器不需间断的运行模式为使用者提供了很多的溢出。
活性砂过滤器的功能简单而且可靠；没有移动部件和储水罐，泵或者自动阀门。
奥德公司开发的活性砂过滤器应用于市政供水和排水处理，以及制浆和造纸工业、化工、钢铁、采矿、食品工业、工业工艺水和废水的处理。
活性砂过滤器是一种连续的过滤器，它不需要停机冲洗或反复冲洗。
进水逆流向上通过砂床，同时砂滤向下移动。
在过滤的同时，污染的滤砂在洗砂器中清洗干净，悬浮物经由清洗水排除。
1.活性砂过滤器工作原理活性砂过滤器基于逆流原理，待处理的原水经进水管，通过位于过滤器底部的布水器进入过滤器。
水流由下向上逆流通过滤床，经过滤后的过滤液在过滤器顶部聚集，经溢流口流出。
过滤器底部被污染的滤料通过空气提升泵被提升到过滤器顶部的洗砂器，通过絮流作用使污染物从活性砂中分离出来，杂质通过清洗水出口排出，净砂利用自重返回砂床从而实现连续过滤。
2.活性砂过虑器结构形式活性砂过滤器分为罐体结构和钢混结构两种。
罐式活性砂过滤器可采用碳钢、不锈钢和玻璃钢材质制造，钢混结构采用水泥池体。
（1）活性砂过滤器类型1、普通型活性砂过滤器普通型活性砂过滤器的主要用途是去除原水中的SS和磷，集混凝、沉淀及过滤为一体，广泛用于净水和再生水的过滤处理。
其出水SS可以达到5mg/L以下。
普通型活性砂过滤器具有以下特点：⏹过滤连续运行，无需停机反冲洗，效率高；⏹无需反冲洗泵、风机、冲洗水箱及阀门等；⏹集混凝、沉淀及过滤为一体，大大简化了工艺流程及占地空间；⏹运行及维护费用低；⏹对于高SS含量的废水不需预处理（进水SS可达150mg/ L）；⏹与常规过滤工艺相比，可节约30％-40％的化学药剂；⏹可节省70％的设备空间；⏹深层过滤，滤床深度2000mm；⏹滤床压头损失小，只有0.5m；⏹采用单一均质滤料，无须级配层；⏹滤料被连续清洗，过滤效果好，无初滤液问题；出水水质稳定；⏹易于改扩建。
污水处理厂活性砂过滤器操作规程要点
数量：1套防护等级：IP65
材质：钢制
空气控制柜装置由压力刻度的减压阀，气水分离器，电磁阀，减压阀，空气流量计，空气分配模块和接线端子盒等组成。压缩空气通过气控单元内的减压阀，使保持压力固定在4Bar，再通过一个电磁阀到总管，空气被均匀分配到每个流量计，然后被输出，一个流量计对应一个过滤器。控制柜可以分别调节流量计的流量。
流量：3.15m3/min工作压力：7.5Bar
冷却方式：风冷电机功率：18KW
电压：380V频率：50Hz
噪声：65dB (A)数量：2台（1用1备）
压缩空气储气罐
空压机储气罐选用上海申江公司的碳素钢储气罐。储气罐内外表面做防腐处理，并附带指针式气压表和安全阀。储气罐的规格参数如下：
品牌：上海申江型号：C-1.0/0.8
品牌：NORDIC型号：PS508
数量：2套尺寸：长650mm×宽200mm×高650mm
重量：22～28kg门开启角度：130°
防护等级：IP65材质：钢制
4、絮凝剂投加系统
为了提高连续流砂过滤器的污染物去除效果，需在连续流砂过滤器的进水端加入絮凝剂，使污水中细小的悬浮物颗粒及胶体在絮凝剂的作用下，形成较大的絮体颗粒，从而得以去除，絮凝剂投加浓度为10mg/L，絮凝剂浓度5～10%。
2、空气压缩机系统
空气压缩系统由螺杆式空气压缩机、储气罐、油水分离器和一个人工启动程序选择器组成。螺杆式空压机为一体机，包括空气调节罐、油水分离器、电动机、传动系统、电脑控制系统、电气系统、油路系统及气路系统，提供的压缩空气是干燥无油的。空气压缩机性能参数：
砂滤器工作原理及操作说明
砂滤器工作原理及操作说明砂滤器工作原理及操作说明1.简介砂滤器是一种高效过滤设备，利用过滤介质去除水中的悬浮物、微生物和其他微细颗粒，最终达到净化水质的效果。
常用滤料有石英砂、活性碳、无烟煤和锰砂等，广泛应用于农业灌溉、化工、石油、冶金和工矿等各行业。
2.工作原理砂滤器的正常工作是通过进水口将需要过滤的水送入介质层，大部分污染物会被截留在介质上表面，而细小的污物和其他浮动的有机物则被截留在介质层内部。
这样可以保证生产系统不受污染物的干扰，能够良好地工作。
当水中的杂质和悬浮物达到一定量时，过滤系统会通过压差控制装置实时检测进出口压差，当压差达到设定值时，电控PLC会给控制系统中的三通水力控制阀发送信号，让其关闭进口通道同时打开排污通道。
这时，其他过滤单元的水会在水的压力作用下进入该过滤单元的出水口，持续冲刷该过滤单元的介质层，达到清洗介质的效果。
冲洗后的污水在水压的作用下由该过滤单元的排污口进入排污管道，完成一次排污过程。
该种过滤器也可以采用定时控制的方式进行排污，当时间达到定时控制器设定的时间时，电控盒发出排污清洗信号给三通水力控制阀，具体排污过程如上。
3.系统构成砂滤器由过滤系统和控制系统构成。
过滤系统通常由高效过滤单元、三通自动阀门、进出口管道和排污管道构成。
其中高效过滤单元中包括各种过滤介质。
控制系统通常由PLC定时控制器、压差控制器和电磁三通阀构成。
4.使用范围由于砂滤器的高效环保特点，决定了其使用范围广泛，例如：a。
发电、冶金、化工、造纸、饮料等的原水前期过滤处理；b。
农业微灌系统；c。
化工厂给水的脱色、去有机物；d。
生活用水预处理；e。
工业用水处理；f。
游泳池用水处理；g。
循环水旁滤系统；h。
地表水、地下水降浊除色；i。
废水处理。
5.产品特点砂滤器具有以下十大特点：a。
过滤精度高，可增加多层过滤介质，过滤面积大，压力损失小，可实现大流量、高精度过滤，传统过滤器则很难实现；b。
排污控制方式多样，包括自动控制、压差控制和手动控制；c。
活性砂过滤器设备安全操作规程
活性砂过滤器设备安全操作规程
一、前言
为了确保使用活性砂过滤器设备的安全性，保障工作人员和设备的
安全，制定本安全操作规程。
本规程适用于所有使用活性砂过滤器设
备的工作人员，包括设备操作、维护和保养等方面的操作。
二、安全操作须知
2.1 设备介绍
活性砂过滤器是一种用于去除水中杂质及颜色，水质净化的一种设备。
设备主要由压力桶、活性炭滤层、水泵、管路、精密过滤器等部
分组成。
2.2 设备结构
活性砂过滤器主要分为上部输水口、下部取水口、中部过滤层、出
水口等部分，每一部分都是设备正常运行的重要组成部分，任何部分
不得随意拆卸，操作员在操作设备时应该熟悉设备结构以及所在位置，以便在需要时快速有效的解决设备故障。
2.3 设备使用前的准备
工作人员在使用活性砂过滤器设备前，首先应做好设备周围的清洁
卫生，清除杂物，确保设备的排水通畅，其次要检查设备是否处于正
常工作状态，检查各部分管道是否有松动或泄漏等现象。
确认设备无
故障后才能进行使用。
沙滤过滤器操作说明书
高速过滤器说明书电控操作部分一、概述此过滤系统由2套机组组成，每套机组有5个罐体。
2套机组集中控制，但彼此间运行互不干扰。
每套机组的各个操作都可独立进行。
全自动高速介质过滤器分3种运行方式：自动、手动、差压。
系统默认的运行方式为手动。
系统界面组成介绍如下图：在触摸屏上点动此界面右下角开始菜单，菜单栏展开。
点动1#系统，出现如下界面；打开从此界面上可以完全操作1号机组过滤器的所有过程（其它机组相同）：二、运行方式介绍：点动左上角的手动自动滑动钮，可以改变系统的运行方式；手动运行：滑动钮在手动档位，此时可以对5个罐体的过滤和反洗状态进行操作，点动相应罐体的旋钮（此时相应罐体的操作旋钮箭头转向右边）。
可以操作对应罐体的运行状态。
当有一台罐体为反洗状态时，排污阀打开，出水阀关闭，相应罐体的电磁阀打开，反洗电机启动。
再次点动相应罐体的旋钮（此时相应罐体的操作旋钮箭头转向左边，如上图示），此时排污阀关闭，出水阀打开，相应罐体的电磁阀关闭，反洗电机停止。
自动运行时间方式：滑动钮在自动档位，（以1#机组为例，其它类似），如下图：当前运行时间到720分钟时，1#罐体开始反洗，反洗状态如下图示：此时运行时间清零，1#罐体电磁阀打开，反洗指示灯亮，反洗电机运行，排污阀打开，出水阀关闭。
1#罐体按照反洗设定时间反洗，反洗计时到时，按照反洗间隔设定的时间等待，等待计时到时，接着2#罐体的反洗。
依次类推，所有罐体反洗完成时，设备恢复为过滤状态，正常出水，当前运行时间开始计时（当为自动运行时，每个罐体上手动操作钮隐藏）。
●自动运行差压方式：当运行方式在自动档位时，差压方式启动。
控制系统检测到设备管路有差压信号时，设备自动反洗，有差压信号如下图示：右下角的隐形框内有红色“差压信号”字样跳动，此套机组的罐体按照设定的反洗时间和反洗间隔时间开始逐个反洗，即使压差信号消失，也要进行完此次反洗。
反洗过程与运行时间到时的反洗过程相同。
活性砂滤池技术说明
活性砂滤池技术说明1、工程基本概况1）项目名称：****************污水处理厂工程2）建设地点：************************。
3）项目内容：建设总规模为10000m3/d，其中近期规模3000m3/d。
2、工艺流程污水处理预处理工艺流程：预处理池污水二级生化处理工艺：水解池+A2/O池深度处理工艺：活性砂滤池+次氯酸钠消毒污泥处理工艺：污泥浓缩+污泥调质+板框压滤脱水工艺。
消毒工艺：次氯酸钠消毒工艺。
本方案仅针对活性砂滤池进行详细说明。
3、设计基础及工艺参数1）活性砂滤池成套设备采用混凝土池，安装于室外2）活性砂滤池处理总水量：总规模10000m3/d，近期规模3000m3/d 3）设计进出水水质：4、设备描述流砂过滤器是一种采用均质滤料的逆流式移动床连续过滤设备。
连续流砂过滤器能够全天24小时连续自动运行，无需停机反冲洗，无需提供额外的反冲洗水泵。
巧妙的提砂和洗砂结构代替了传统大功率反冲洗系统，能耗极低。
系统无需特殊维护，管理简便，可无人值守。
本项目连续流砂过滤器用于曝气生物滤池出水的深度处理，主要作用是进一步去除水中SS，以满足后续超滤等处理工艺的水质要求。
曝气生物滤池出水经过泵提升并加入PAC后进入混合器，污水经过配水后均匀流入各组流砂过滤器中。
流砂过滤器过滤时，进水通过设备上部的进水管，经中心管流到设备内底部布水器而均匀地进入砂床底部，水向上流动并充分、均匀地与滤料接触，原水中的悬浮物被截留在滤床上，滤后水从上部汇集到出水渠中排出。
与此同时，截留了污染物的砂粒从设备锥形底部通过空气提升装置经由中心提砂管被提升到设备顶部迷宫式洗砂器，提砂所用的动力为压缩空气，压力一般0.4~0.6MPa，砂粒的清洗在滤料提升过程中就已经开始，紊流混合作用使截流污物从砂粒中剥离下来，进入洗砂器的砂粒由于重力作用而向下自动返回砂床，同时，一股小流量的滤后水从下往上进入洗砂器内并与向下运动的砂粒形成对流而起到清洗作用；洗砂水通过设在设备上部的洗砂水排水口排出。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
逆流连续式砂滤器使用说明书广西博世科环保科技股份有限公司
第一部分：技术原理
1.1 逆流连续式砂滤器工作示意图
塔式砂滤器
池式砂滤系统
1.2 逆流连续式砂滤器净化过程
(1)连续过滤过程：
二沉池出水由提升泵泵入砂滤系统进水渠，经进配水管进入各砂滤池，并分配至各砂滤器。
布水器位于砂滤器底部，由8根布水支管组成，水流从布水支管流出，从而实现均匀布水。
水自下而上通过滤料（石英砂），而水中的悬浮物在这个过程中被滤料截流下来；过滤后的水上升至出水堰，经出水渠汇集后进入紫外消毒池。
（2）逆流洗砂过程：
在砂滤器的中部设置提砂管,在密度小的压缩空气通入时，砂滤器底部形成负压，通过气提作用带动滤器底部的脏砂一同上升，被提升的混合物从提砂管升至洗砂器，在过滤后清夜出水与洗砂出水的水位差的作用下，洗砂浓缩水从洗砂水管排除；洗干净的砂子在重力的作用下回到滤层，在滤池内部完成滤料循环清洗过程。
1.3 连续洗砂过滤器主要组成部分
（1）水过滤系统：原废水通过进水管从布水器进入砂床，水在向上通过砂床的过程中被净化，过滤后清水从出水口排出，进入清水池。
（2）砂循环系统：在水向上流动的同时，砂床连续向下移动，脏的砂子在压缩空气的推动下，从砂床底部通过提砂管提到洗沙器并清洗，洗净后的砂落回砂床顶部。
（3）压缩空气系统：通过空气压缩机将气通入储存罐，然后通入提砂管底部，将脏的砂子和水的混合物通过提砂管向上推动，强烈的摩擦作用将脏的悬浮物和砂粒分离。
在上升管的顶部释放，脏水被排出。
（4）洗砂器：在提砂管的顶部，砂子通过洗沙器的环形空间下落，被与砂子下落方向相反滤清水清洗干净。
滤清水的流动由过滤后清水和洗砂水出水的液位差驱动。
（5）监控及控制系统：主要控制要点为压缩空气压力、进水量、砂循环量等，通过装备在线监测系统，达到稳定的工艺运行目标。
1.4 逆流连续式砂滤器工艺特点：
（1）设备占地面积小，节省空间，连续式砂滤净水器滤速可达10-12m/h ；
（2）设备投资低、能耗低、运行费用低，操作简单，无需配备反冲洗设备，只需配备小功率空气压缩机；
（3）运行稳定、过滤效果好；
（4）清洗排水量连续且处理简单，保证了运行的稳定性和过滤效果的稳定性；
第二部分：系统控制与工艺参数
2.1 砂滤系统工艺控制
2.1.1 滤料选择
逆流连续式洗砂过滤器的滤料首选石英砂，粒径选型：1-2mm，粒径过小会导致洗砂量太大，洗砂水量不足，洗砂不干净，影响运行效果；粒径过大时，会导致提砂困难，影响过滤器正常运行。
2.1.2 滤速及水力负荷（滤速）
连续洗砂过滤器的滤速由过水水流量决定，太大过水量会导致水力负荷过大，导致滤层水砂比变大，滤料间孔隙率提高，影响滤层稳定性，导致过滤器出水效果变差；连续洗砂过滤器的最大水力负荷应控制在12m/h以下。
2.1.3 气量的控制
气量的控制决定砂床循环速率（循环周期），运行过程中，气量太小，会使提砂量不足，底层砂子不能得到有效清洗，污物富集在底部导致砂床受到污染，影响处理效率；气量过大，会使提砂量过大，砂子清洗不彻底，导致出水受到影响。
一般将气量控制在3-5m³/h（4m³/h 左右），气压0.4MPa。
以下是气量、提砂量和洗砂周期的相关经验数据（供参考）
2.1.4 洗砂水量的控制：
洗砂水大小直接影响砂滤出水质量，当进水流量为满负荷时，一般洗砂水控制在进水流量的5-8 ％，具体情况根据进水固体负荷率确定。
洗砂水的量由洗沙器内外（砂滤出水液面和洗沙器内洗砂水液面的高度差）液面差决定，液面差由排污管管套控制。
液面差控制在5cm以内为宜。
2.1.5 进水要求
（1）在进水中不能含有大于1cm的颗粒物，塑料碎片等杂物，如果水中存在这些物质，则在砂滤器的上游需要安装过滤器或筛网。
（2）进水总悬浮物不能超标，当前段工艺出现污泥膨胀，生物浮渣时，会直接影响砂滤出水效果，甚至导致砂滤系统堵塞和砂床板结。
（3）为提高砂滤系统对废水的SS的去除效果，辅助投加聚铁（除磷）或PAC混凝剂，但禁止投加PAM助凝剂，以防止砂子板结。
（4）禁止污泥脱水机水直接进入砂滤系统。
第三部分：操作规程
1、开机准备
（1）启动前检查
启动前先检查砂床高度、进出水管路、空气管路、排洗砂水管路、供电系统，确保无误后再进行系统启动。
2、开机操作
（1）开启空气系统
在开启空压机前，需要检查空气管道阀门开启/关闭是否正确，开启轴流风机保证空气流通，并排放冷干机前管道排水阀，将管道内冷凝水排放。
开启冷干机（如运行两台空压机，则需运行两台冷干机），再开启空压机，如需开启多
台空压机，则需待第一台空压机运行稳定后才可启动下一台，切忌不可同时启动。
每开启一台空压机，需观察运行状况是否正常，如储气罐与空压机压力不正常或者声音异常，必须马上停止空压机运行，查明原因，必要时请拨打机身服务电话向厂家咨询，待问题解决后再启动。
（2）开启进水泵
开始进水时将水泵流量设置为设计的50%，确认现场稳定、无故障后再将流量调节到设计的流量。
开启水泵时，需观察轴流泵前后水池液位与电动闸门开启/关闭情况，避免水泵抽干损坏。
（3）开启气提系统
当砂滤系统溢流堰开始有出水时，打开气柜总阀门，并调节气量至3~5m3/h（调试已设置好，根据运行效果确定最佳气量），确保总气管路内的空气压力达到0.4Mpa。
3、停机操作
停机顺序与启动刚好相反，即砂滤系统停机顺序：先停气（关掉气柜阀门），再停止进水泵。
空压机可选择不关闭，再次排放管道内的冷凝水，再关闭冷干机。
当停机时间超过 5 天时，停机当天排掉砂滤池内残留的废水防止池体长藻并造成砂子板结。
4、注意事项
（1）在进水中不能含有大于5mm 的颗粒物，如果水中存在这些物质，则在砂滤器的上游需要安装过滤器。
若大颗粒物进入砂滤器中，应当在提砂管上边装一层筛网，以免其回落至砂床，影响提砂效果；
（2）进水悬浮物不能超标（一般进水SS <60mg/L），当前段工艺出现污泥膨胀，浮渣过多时，须减少处理量，增大气量和洗砂水量，否则会直接影响砂滤出水效果，甚至导致砂滤系统堵塞和砂床板结。
前端工艺跑泥严重时则停止砂滤系统的运行；
（3）为提高砂滤系统对废水的SS、总磷的去除效果，可适当投加铁盐或PAC等混凝剂，但禁止投加PAM助凝剂，以防止砂子板结；
（4）禁止污泥脱水机水直接进入砂滤系统；
（5）进水闸门不可全开启，避免开打过头闸门板脱轨，导致开启与关闭失效。
开启时闸门丝杆顶端不可超过最低视窗顶；
5、日常维护与检修
（1）空压机房内空气流通必须保证通畅，避免室内温度过高损害设备与电气，并经常擦拭设备与地面灰尘，保持室内清洁；
（2）每周需要清洗空压机进气口海绵网，防止灰尘过多影响设备进气；
（3）空压机设备内维护需按照厂家要求进行，参照空压机设备操作与维护说明书；
（4）冷干机维护需按照厂家要求进行，参照冷干机设备操作与维护说明书；
（5）砂滤池盖板上需保持整洁，防止异物掉入池内，导致砂滤池堵塞；
（6）定期检查空气管道是否漏气，避免管道损失，老化管道需及时更换。
6、紧急情况及应对措施
（1）洗沙器内两个调节洗砂水液位的管套高度在无变化的情况下，洗砂水液位升高，水变清，洗砂水量增大。
出现这类情况的原因为：提砂管提不上砂、气量不足或提砂管不通气。
解决措施：增大气量，反复不停的开关气量，疏通底部砂子。
若无效果则用一根足够长的棍子或钢条（Φ8mm，长6m），一边进气一边从提砂管往底部插，不断搅动，直到提砂管恢复提砂为止；若气管被堵住，则需将提砂管拔出（拔高至少1m），然后进气，使其自行归位。
（2）出水浊度增大。
出现这类流量时，应及时检查进水流量、来水水质，气量和洗砂水量。
检查是否因为水量过大亦或来水SS 过高亦或是提砂量太大，洗砂不完全造成的。
（3）处理量急剧下降。
调节气量，提高砂循环速率。
若无效则需排砂检查布水器是否被堵住或有损坏。
