伏安法测电阻——欧姆定律(2009年中考试题分类汇编)
全国中考物理欧姆定律问题中考真题分类汇总及答案

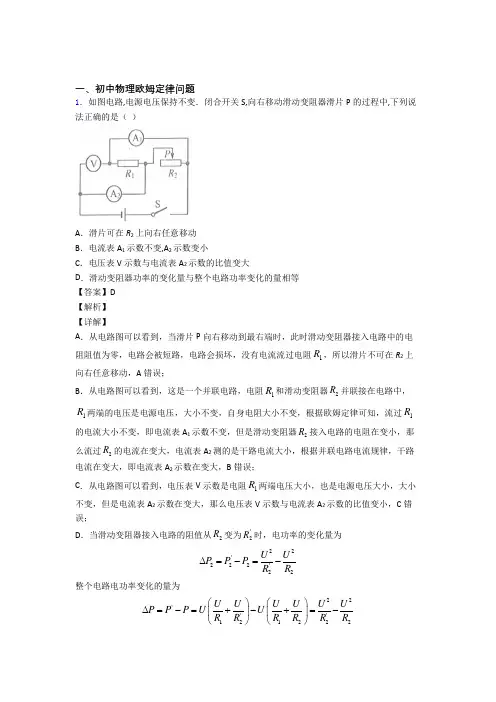

一、初中物理欧姆定律问题1．如图电路,电源电压保持不变．闭合开关S,向右移动滑动变阻器滑片P 的过程中,下列说法正确的是（ ）A ．滑片可在R 2上向右任意移动B ．电流表A 1示数不变,A 2示数变小C ．电压表V 示数与电流表A 2示数的比值变大D ．滑动变阻器功率的变化量与整个电路功率变化的量相等 【答案】D 【解析】 【详解】A ．从电路图可以看到，当滑片P 向右移动到最右端时，此时滑动变阻器接入电路中的电阻阻值为零，电路会被短路，电路会损坏，没有电流流过电阻1R ，所以滑片不可在R 2上向右任意移动，A 错误；B ．从电路图可以看到，这是一个并联电路，电阻1R 和滑动变阻器2R 并联接在电路中，1R 两端的电压是电源电压，大小不变，自身电阻大小不变，根据欧姆定律可知，流过1R 的电流大小不变，即电流表A 1示数不变，但是滑动变阻器2R 接入电路的电阻在变小，那么流过2R 的电流在变大，电流表A 2测的是干路电流大小，根据并联电路电流规律，干路电流在变大，即电流表A 2示数在变大，B 错误；C ．从电路图可以看到，电压表V 示数是电阻1R 两端电压大小，也是电源电压大小，大小不变，但是电流表A 2示数在变大，那么电压表V 示数与电流表A 2示数的比值变小，C 错误；D ．当滑动变阻器接入电路的阻值从2R 变为'2R 时，电功率的变化量为22'222'22U U P P P R R ∆=-=-整个电路电功率变化的量为22'''121222U U U U U U P P P U U R R R R R R ⎛⎫⎛⎫∆=-=+-+=- ⎪ ⎪⎝⎭⎝⎭即2P P∆=∆，滑动变阻器功率的变化量与整个电路功率变化的量相等，D正确。
2．如图所示是某车间自动除尘装置的简化电路图。
空气中尘埃量较少时，光源发出来的光被挡板挡住了。
当空气中尘埃量达到一定值时，由于尘埃的反射，部分光越过挡板射到光敏电阻上，衔铁被吸下，开启自动除尘模式。
中考欧姆定律经典分类试题
欧姆定律分类题型汇编题型一：串联分压和并联分流1、如图所示的电路中，电压表V 1的示数为9伏,电压表V 2的示数为3伏，那么R 1与R 2的阻值之比为（ ） A ．2：1 B ．1：2 C ．3：1 D ．1:32、如图所示的电路中，R 1=10Ω,R 2=20Ω。
闭合开关S 后，电压表V 1与V 2示数之比为( ） A ．3：1 B ．3：2 C ．2：1 D ．1：13、如图所示，V 1和V 2是完全相同的两个电压表，都有最大测量值是3V 和15V 两个量程，闭合开关后,发现两个电压表指针的偏转角度相同，则（ )A ．R 1∶R 2＝1∶4B ．R 1∶R 2＝4：lC ．R 1∶R 2＝1∶5D ．R 1∶R 2＝5∶l4、在如图所示的电路中,两只电流表的规格相同，电流表有两个量程（0～0. 6A 以及0～3A ）.闭合开关S ，电阻R 1与R 2均有电流流 过,两只电流表的指针偏转角度相同，则R 1与R 2的比值为（ ）A 。
1∶5B 。
5∶1 C.1∶4 D.4∶15、如图所示电路，电源电压恒定不变．当S 1闭合、S 2断开时，电压表的示数为3 V;当S 1断开、S 2闭合时,电压表的示数9 V ，则R 1︰R 2为( )A. 1︰2B. 2︰1 C 。
1︰3 D. 3︰16、如图所示，电源电压保持不变,开关S 断开时,电压表示数为2V ；开关S 闭合时，电压表示数为6V ，那么电阻R 1:R 2= 。
7、如图电路,若甲、乙均为电流表时，断开开关Ｓ,两电流表读数为Ｉ甲︰Ｉ乙＝２︰３，若甲、乙均为电压表时,闭合开关S ，则两电压表的读数Ｕ甲︰Ｕ乙＝ . 8、电阻甲、乙的电流与电压关系图像如图所示，①若现在将甲和乙串联后接在电压为3V 的电源两端，则甲电阻两端的电压多大? ②若现在将甲和乙并联后接在电压为3V 的电源两端，则干路中电流多大？(第8题) 第1题 第2题 第3题 第4题 第5题 第6题 第7题题型二：动态电路分析1、如图，当滑片P 向下滑的过程中，电流表和电压表的变化情况是（ ） A.电流表的读数变大, 电压表的读数变大 B.电流表的读数变大， 电压表的读数变小 C 。
全国中考物理欧姆定律中考真题汇总及答案
C．断开开关S1、S2，向左调节滑片P，V1示数变大，V2示数变小，A1示数变小
D．断开开关S1、S2，向右适当调节滑片P，R2阻值等于
【答案】AD
【解析】
【分析】
【详解】
A．闭合开关S1、S2时，变阻器R1和定值电阻R2、R3并联，电流表A1测量的是干路电流，电流表A2测量的通过变阻器R1的电流，当向右调节滑片P时，变阻器R1的接入电阻变大，故其电流变小，即电流表A2的示数变小；电流表A1的示数为R1、R2、R3所在的三条支路电流之和，R2和R3所在支路电阻不变，所以这两条支路的电流也未发生变化，所以A1的示数因A2的示数变小而变小，且两电流表示数变化量相等，故A正确；
D．电路消耗的最大电功率
电路消耗的最小电功率
则电路消耗的总功率的变化范围约为3.75W~11.25W，故D正确，D不符合题意；
故选C。
2．如图所示的四个电路图中，电源电压不变，R0为已知阻值的定值电阻，图中可实现测量Rx阻值的正确电路图是（）
A． B．
C． D．
【答案】ACD
【解析】
【分析】
【详解】
D．若不考虑电表量程等元件安全问题，当闭合开关S1、S3，变阻器滑片置于最左端时，R1消耗的功率最大
【答案】BD
【解析】
只闭合开关S1，R1和V1没有接入电路，电压表V1无示数；R2、R3串联，电压表V2测变阻器R3的电压，电流表测电路中的电流；由欧姆定律可知，电压表V2与电流表A示数的比值即为变阻器连入电路中的电阻大小，故当滑片向左移动时，该比值变小，A错误；
D．断开开关S1、S2，变阻器R1和定值电阻R2、R3串联；当变阻器的滑片P右移时，变阻器接入电路中的电阻变大，故电流表A1的示数会变小。若电流表A1的示数变化量为 ，由于电压表V2测量的是R2、R3的电压之和，R2、R3都为定值电阻，故电压表V2的示数会变小，其变化量
物理中考分类试题汇编及答案欧姆定律(人教版九年级)物理电路电流电压电阻欧姆定律电功率试题练习题及答案
学习好资料欢迎下载2009 中考分类试题汇编：欧姆定律1.（ 20XX年安顺市）如图 l所示，设电源电压保持不变，R 0 =10 。
当闭合开关 S，滑动变阻器的滑片P 在中点 c 时，电流表的示数为0.3A，移动滑片P 至 b 端时，电流表的示数为 0.2A ．则电源电压U 与滑动变阻器的最大阻值R 分别为： BA．U=3V ，R=5；B．U=6V ，R=20；C．U=6V ，R=10；D．U=3V ，R=15。
2（ 6 分）（ 20XX 年安顺市）刘阳同学想利用图8所给实验器材，探究电流与电压和电阻的关系。
实验次数12345电压 /V l.0 1.5 2.0 2.5 2.8电流 /A0.100.l50.200.250.28（1 ）在电压表尚未接入电路之前，已存在两处明显的连接错误，请你指出。
（2 ）假如错误已纠正，且原电流方向不变，则电压表将接在电路中 a、 b 、 c、 d 四点中的哪两点才能测量R1两端的电压。
（ 3）上表是刘阳同学用R 1实验得出的几组实验数据，分析表中数据可得到什么结论？写出简要的分析过程。
（ 4）本实验操作完成后，如果将电阻R1换成一只小灯泡，还能测量小灯泡的什么物理量？答案（ 1）电流表正负接线错误，滑动变阻器接线错误（其它合理的表述即可）。
（ 2 分）（ 2） bc （或 bd ）（ 1 分）（ 3）电阻一定时，导体中的电流与它两端的电压成正比。
（ 1 分）当电压增加时，电流也随着增加，且电压与电流的比值不变（其它合理的表述即可）。
（1分）（ 4）电功率、电阻（ 1 分）3.（09福州）如图 5所示是童童设计的压力传感器的原理图，其中弹簧上端和滑动变阻器的滑片P 固定在一起，AB 间有可收缩的导线， R1为定值电阻。
当闭合开关S，压力 F 增大时，电流表与电压表示数变化情况是BA．电流表示数变大，电压表示数变小B．电流表示数变小，电压表示数变大C．电流表、电压表示数都变大图 5D ．电流表、电压表示数都变小4.（ 09 福州）（ 4 分）在图 14 电路中， R1=10 Ω， R2=20 Ω，闭合开关后，电流表的示数为 0.3A 。
初三物理欧姆定律测试卷有答案【及含答案】
初三物理欧姆定律测试卷有答案一、选择题（共18道总分36分）1、如图所示的电路中，电源电压保持不变．闭合电键S后，当滑动变阻器的滑片P向右移动时，以下说法中正确的是（）A．电流表A示数变小，电压表V2示数变小B．电压表V1与电压表V2示数的差值不变C．两电压表的示数之差与电流表A示数的比值变大D．电压表V2示数变化量与电流表示数变化量之比不变2、在用"伏安法测电阻"的实验中，有两位同学分别选用定值电阻和小灯泡为测量对象，在处理实验数据时，分别画出了U﹣I的图象，如图甲、乙所示．则对于图象的分析，以下说法错误的是（）A．由甲图可知，定值电阻的阻值为1ΩB．由甲图可知，电阻是导体自身的性质，它不随导体两端的电压和导体中的电流改变而改变C．由乙图可知，小灯泡的电阻跟灯丝的温度有关D．为了减小误差，应该用多次测量取平均值的方法，测定小灯泡的电阻3、有两个滑动变阻器分别标着"20Ω1A"和"50Ω1.5A"字样，当把它们串联在电路中使用时，则电路中允许通过的最大电流是[ ]A．0.5AB．1AC．1.5AD．2.5A4、如图6所示电路，开关S闭合后，若L1的灯丝突然烧断，会发生的现象是（）A.L1、L2、L3均熄灭，电压表、电流表示数均为零B.L1、L2均熄灭，L3仍发光，电压表、电流表示数均变大C.除L1不亮外，其余一切无任何变化D.L1、L2、L3均熄灭，电压表示数变大，电流表示数几乎为零5、如图所示电源电压恒定闭合开关，滑动变阻器滑片向右移动的过程中，下列说法正确的是（）A.电流表示数增大B.电压表示数减小C.定值电阻R两端的电压增大D.电压表示数与电流表示数比值增大、电流表、电压表、开关和电源连6、如图3所示，将光敏电阻R、定值电阻R接成如图所示电路．光敏电阻的阻值随光照强度的增大而减小．闭合开关，逐渐增大光敏电阻的光照强度，观察电表示数的变化情况应该是()A．A表和V表示数均变小B．A表示数变大，V表示数变小C．A表示数变小，V表示数变大D．A表和V表示数均变大7、如图所示,电源电压是6 V,当开关闭合后,只有一只灯泡发光,且电压表的示数为6 V,产生这一现象的原因是()A.灯L1短路B.灯L2短路C.灯L1断路D.灯L2断路8、如图所示。
【物理】中考必备物理欧姆定律技巧全解及练习题(含答案)

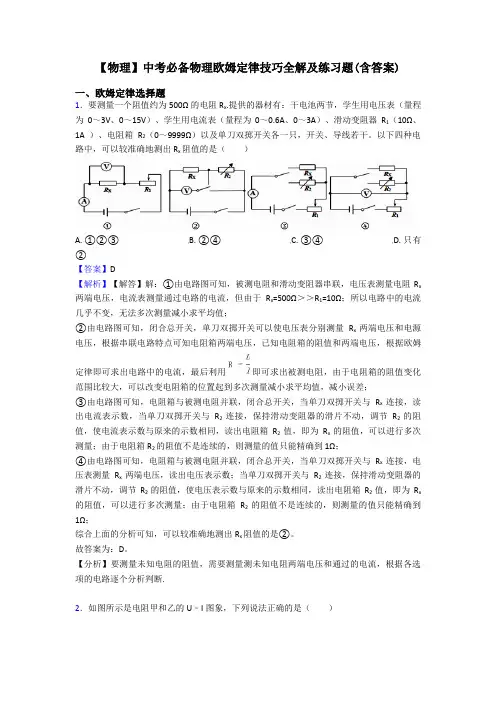

【物理】中考必备物理欧姆定律技巧全解及练习题(含答案)一、欧姆定律选择题1．要测量一个阻值约为500Ω的电阻R x.提供的器材有：干电池两节，学生用电压表（量程为0～3V、0～15V）、学生用电流表（量程为0～0.6A、0～3A）、滑动变阻器R1（10Ω、1A ）、电阻箱R2（0～9999Ω）以及单刀双掷开关各一只，开关、导线若干。
以下四种电路中，可以较准确地测出R x阻值的是（）A. ①②③B. ②④C. ③④D. 只有②【答案】D【解析】【解答】解：①由电路图可知，被测电阻和滑动变阻器串联，电压表测量电阻R x 两端电压，电流表测量通过电路的电流，但由于R x=500Ω＞＞R1=10Ω；所以电路中的电流几乎不变，无法多次测量减小求平均值；②由电路图可知，闭合总开关，单刀双掷开关可以使电压表分别测量R x两端电压和电源电压，根据串联电路特点可知电阻箱两端电压，已知电阻箱的阻值和两端电压，根据欧姆定律即可求出电路中的电流，最后利用即可求出被测电阻，由于电阻箱的阻值变化范围比较大，可以改变电阻箱的位置起到多次测量减小求平均值，减小误差；③由电路图可知，电阻箱与被测电阻并联，闭合总开关，当单刀双掷开关与R x连接，读出电流表示数，当单刀双掷开关与R2连接，保持滑动变阻器的滑片不动，调节R2的阻值，使电流表示数与原来的示数相同，读出电阻箱R2值，即为R x的阻值，可以进行多次测量；由于电阻箱R2的阻值不是连续的，则测量的值只能精确到1Ω；④由电路图可知，电阻箱与被测电阻并联，闭合总开关，当单刀双掷开关与R x连接，电压表测量R x两端电压，读出电压表示数；当单刀双掷开关与R2连接，保持滑动变阻器的滑片不动，调节R2的阻值，使电压表示数与原来的示数相同，读出电阻箱R2值，即为R x 的阻值，可以进行多次测量；由于电阻箱R2的阻值不是连续的，则测量的值只能精确到1Ω；综合上面的分析可知，可以较准确地测出R x阻值的是②。
全国中考物理欧姆定律的综合中考真题分类汇总含答案
一、初中物理欧姆定律问题1．如图所示的电路图中，电源电压保持不变，闭合开关S后，将滑动变阻器R2的滑片P 向左滑动，下列说法正确的是：A．电流表A的示数变小，电压表V1的示数不变B．电流表A的示数变小，电压表V1的示数变大C．电压表V1与电压表V2的示数之和不变D．电压表V2与电流表A的示数之比不变【答案】A【解析】【分析】【详解】R1和R2是串联，V1测量的是电源电源，V2测量的是R2两端的电压，闭合开关S后，将滑动变阻器R2的滑片P向左滑动，电流表A的示数变小，电压表V1的示数不变所以A是正确的．2．如图所示的电路中，电源电压保持不变，R为定值电阻，当开关闭合时，标有“8V8W”的小灯泡L恰好正常发光；若保持定值电阻R不变，将L换成另一只标有“8V 4W”的小灯泡，闭合开关后，小灯泡工作时消耗的实际功率A．大于4W B．等于4W C．小于4W D．无法确定【答案】A【解析】【分析】【详解】根据公式可知，当额定电压相同时，额定功率越大，电阻越小，所以“8V 8W”的灯泡电阻小，“8V 4W”的灯泡电阻大；根据串联电路电阻的分压特点可知，改接后，灯泡两端的电压变大，大于8V，所以这只灯泡消耗的功率大于4W．3．灯泡L的电流随电压变化关系如图甲所示，现把灯泡L接入如图乙所示的电路中，电路中电源的电压保持不变，闭合开关S，滑动变阻器的滑片P向左滑动时，下列判断正确的是A．电路消耗的总功率保持不变B．电压表与电流表示数的比值变小C．电流表的示数增大，电压表的示数减小D．灯泡电阻的改变量小于滑动变阻器接入电路电阻的改变量【答案】D【解析】【分析】【详解】AC．灯与R串联，电压表测L的电压，电流表测电路的电流，滑动变阻器的滑片P向左滑动时，变阻器连入的电阻变小，电路的总电阻变小，由欧姆定律，电路的电流变大，根据 ，电路消耗的总功率变大；通过灯的电流变大，灯的电压变大，故AC错误；P UIB．由欧姆定律，电压表与电流表示数的比值即灯的电阻，如下所示，通过灯的电流随电压变大而变大，而且电压的增大量大于电流的增大量，由欧姆定律，灯的电阻变大，即电压表与电流表示数的比值变大，B错误；D．电路的总电阻变小，故灯泡电阻的增大量小于滑动变阻器接入电路电阻的减小量，即灯泡电阻的改变量小于滑动变阻器接入电路电阻的改变量，D正确。
中考物理欧姆定律的基本方法技巧及练习题及练习题(含答案)
中考物理欧姆定律的基本方法技巧及练习题及练习题(含答案)一、欧姆定律选择题1．某同学在探究“电流跟电压、电阻的关系”时，根据收集到的数据画出了如图所示的一个图像相符的是〔〕A. 电阻一定时，电流随着电压的增大而增大B. 电阻一定时，电压随着电流的增大而增大C. 电压一定时，电流随着电阻的增大而减小D. 电压一定时，电阻随着电流的增大而减小【答案】 C【解析】点拨：从图中可以看出，当电阻增大时，电流在减小，电流与电阻成反比例函数，结合欧姆定律可以知道这个前提是电阻两端的电压一定。
并且是因为电阻的变化而导致电流发生变化，所以应该是电流随着电阻的变化而变化。
全解；C回味：在电路中是因为电阻变化使电流随着变化，电阻是因，电流是果。
在物理上这种因果关系不能颠倒，如在光学中光的反射定律中只能讲反射光线与入射光线的关系。
2．标有“6V 1.5W”的小灯泡，通过它的电流随两端电压变化的关系如图所示．若把这样的三只灯泡串联起来，接在12V的电源两端，灯泡的电阻和实际功率约为（）A. 24Ω 0.67WB. 20Ω 0.96WC. 24Ω 0.96WD. 20Ω 0.8W【答案】D【解析】【解答】解：把这种规格的三只灯泡串联接在12V的电源两端，则每只灯泡两端的电压都为4V，从图象上可以看出，此时电路电流为0.2A，由欧姆定律得，每只灯泡的电阻：R= = =20Ω；则每只灯泡的实际功率：P实=UI=4V×0.2A=0.8W，故ABC 错误，D正确．故选：D．【分析】三只完全相同的灯泡串联，灯泡的电阻相等，通过的电流相等，根据欧姆定律可知，三只灯泡两端的电压相等，再从图象上找到对应的电压和电流，根据相应的公式分别算出每只灯泡的实际电阻和实际功率．3．图是一种输液时所用报警电路：电源电压恒定，R为定值电阻，闭合开关S，贴在针口处的传感器M接触到从针口处漏出的药液后，其电阻R M发生变化，导致电压表的示数增大而触犯警报器（图中未画出）报警，则M接触药液后（）A. M的电阻R M变大B. 电路消耗的总功率变大C. 电压表与电流表的示数乘积不变D. 电压表与电流表的示数之比变大【答案】B【解析】【解答】解：由电路图可知，定值电阻R与传感器电阻M串联，电压表测R两端的电压，电流表测电路中的电流．由题意可知，M接触药液后，警报器报警，电压表V的示数增大，由I= 的变形式U=IR可知，电压表示数增大时，电路中的电流变大，即电流表的示数变大，则电压表与电流表的乘积变大，故C错误；由P=UI可知，电源电压不变时，电路消耗的总功率变大，故B正确；由R= 可知，电路中的总电阻变小，因串联电路中总电阻等于各分电压之和，所以，M的电阻R M变小，故A错误；由R= 可知，电压表V与电流表A的比值等于定值电阻R的阻值，则电压表与电流表的比值不变，故D错误．故选B．【分析】由电路图可知，定值电阻R与传感器电阻M串联，电压表测R两端的电压，电流表测电路中的电流．根据题意可知，M接触药液后，警报器报警，电压表V的示数增大，根据欧姆定律可知电路中电流的变化，进一步可知电压表V与电流表A的乘积变化；根据P=UI可知电路消耗总功率的变化，根据欧姆定律可知电路中总电阻的变化，根据电阻的串联可知M的电阻变化；根据欧姆定律结合定值电阻的阻值可知电压表V与电流表A的比值变化．4．如图所示，电源电压不变，L1、L2两个灯泡的规格相同。
2009年伏安法测电阻各省中考题
2009年伏安法测电阻各省中考题3、【2009•天津市】(6分)在“测量未知电阻R 的阻值"实验中：(1)请你用笔画线代替导线把图20中的器材连接成实验电路。
(2)请把第二次测量时，图21所示的电压表和电流表示数填入表2中相应的空格。
的阻值为＿＿ Ω。
4、【2009•河南省】在测量阻值约为5Ω的定值电阻R x 的实验中，小明和小亮用图22所示的器材进行实验。
(1)用笔画线代替导线完成实物电路连接，要求滑动变阻器的滑片向右滑动时连入电路的电阻变小。
(2)小明把最后一根导线连接完毕后，看到电压表和电流表立即都有较大示数，他在实验操作中的两处错误是＿＿＿＿＿＿＿和＿＿＿＿＿＿＿。
(3)改正错误后，小明改变R x 两端的电压和电流．两次测得的电阻值分别为R 1=5.1Ω，R 2=5.3Ω。
第三次测量时．电流表的示数为0.5A ，电压表的示数如图23所示，则R 3=＿＿＿ Ω，实验测得值应为R x =＿＿＿ Ω。
5、【2009•河北省】小明想测额定电压为 2.5V ，正常工作电流小于0.3A 的小灯泡的电阻。
图20 图21 图21 图22 图23（1）图25是小明没有连接完的实物电路，请你用笔画线代替导线将实物图补充完整。
（要求滑动变阻器连入电路的阻值最大）（2）连接好电路后，小明进行了实验，记录的数据如下表所示。
请仔细分析分析实验数据，回答以下问题：①表中有一个明显的错误数据，请指出错误数据并分析产生的原因。
＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿ 。
(2)在实验时,突然灯泡熄灭,电压表示数变为0,电流示数明显增大,可能故障的原因是_____________________7、【2009•广州市】（5分）用图20所示的仪器测电阻R 的电阻值（1）将图20的电路，连成正确的测量电路（2）电路中的滑动变阻器对电路起保护作用．因此开关闭合前，其滑片应移到最＿＿＿＿端（填“左”或“右”）；实验过程中，滑动变阻器还有另一个作用是＿＿＿＿＿＿＿＿（3）如果电路中电流表、电压表的读数如图21，电流表的读数为＿＿＿＿，电压表的读数为＿＿＿＿。
(物理)中考必备物理欧姆定律技巧全解及练习题(含答案)
（物理）中考必备物理欧姆定律技巧全解及练习题(含答案)一、欧姆定律选择题1．要测量一个阻值约为200Ω的电阻阻值，能提供的器材有：新干电池两节、电流表一只（量程为0﹣0.6A、0﹣3A）、电压表一只（量程为0﹣3V、0﹣15V）、滑动变阻器R （100Ω 2A）一只、100Ω的定值电阻R0一只、开关和导线若干。
利用上述器材设计以下电路，其中能粗略测出Rx阻值的是（）A. B. C. D.【答案】B【解析】【解答】两节新干电池串联组成电源的电压为3V。
A．由电路图可知，R与R x串联，电压表测Rx两端的电压，电流表测电路中的电流，当滑动变阻器接入电路中的电阻为零时，电路中的电流最大为I＝＝0.015A，该电流小于0﹣0.6A电流表的分度值，所以电流表的示数无法准确读出，不能测出R x阻值，A不可行；B．由电路图可知，两开关均闭合时，电路为R x的简单电路，电压表测电源两端的电压U；当只断开上面开关时，R0与R x串联，电压表测R x两端的电压U x，因串联电路中各处的电流相等，所以I＝，因两电阻的阻值相差不大，由串联电路的分压特点可知，两电压表的示数均可准确读出，能测出R x阻值，B可行；C．由电路图可知，两开关均闭合时，R0与R x并联，电流表测通过R x的电流；当只断开上面开关时，电路为R x的简单电路，电流表测通过R x的电流；虽然R x两端电压等于电源电压3V，但由于电路中电流太小，所以不能测出R x阻值，C不可行；D．由电路图可知，上面开关断开、下面开关闭合时，电路为R0的简单电路，电流表测电路中的电流，此时电路中的电流I＝；两开关均闭合时，R0与R x并联，电流表测干路电流，此时电流表的示数I′＝ 0.045A，两次电流表的示数太小，相差不大，不易读出示数，所以不能测出Rx阻值，D不可行。
故答案为：B。
【分析】电阻测量电路的设计，不仅会设计正确的方案，同时还要注意合理性，根据测电阻的原理可知，要测量未知电阻的阻值，需要测量未知电阻两端电压和通过的电流.2．如图所示，电源电压U保持不变，滑动变阻器R0的最大电阻是50Ω．当开关S1闭合、S2和S3断开，滑动变阻器的滑片在最右端时，电压表示数是U1，R1的功率是P1；当开关S2闭合、S1和S3断开，滑动变阻器的滑片在最左端时，电压表示数是U1′，R2和R3的功率之和是3.2W；当开关S1、S2和S3都闭合，滑动变阻器的滑片在最左端时，R1的功率是P1′；已知R2：R3=3：1，U1：U1′=3：2，P1：P1′=1：36。
中考物理总复习《欧姆定律》专项测试题(附参考答案)
中考物理总复习《欧姆定律》专项测试题(附参考答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．用伏安法测一固定电阻的阻值，已知电流表内阻为0.2欧，电压表内阻为20千欧，待测电阻约为10欧，则最佳的测量电路是图中的A．B．C．D．2．如图所示电路中，电源电压保持不变，R1为定值电阻，闭合开关S后，将滑动变阻器R2的滑片从右向左移动，在此过程中（）A．电流表A示数变大，电压表V2示数变大B．电压表V1示数与电流表A示数的比值变小C．电压表V1示数变化量与电流表A示数变化量的比值变大D．电压表V2示数变化量与电流表A示数变化量的比值不变3．小明在用“伏安法”测电阻的实验中，根据测量数据绘制出如图所示I-U图像，对此作出的判断中，正确的是()A．通过R1的电流与它两端所加电压不成正比B．R2的电阻比R1的阻值大C．将R1、R2并联接入到同一电路中，R2两端的电压较大D．将R1、R2串联接入到同一电路中，通过R1的电流较大4．为了减少食物浪费，某自助餐厅开展了“吃多少，拿多少”的活动，在平台上放了一个电子秤。
图是电子秤的原理图，R0是定值电阻，R是滑动变阻器，它的金属滑片P与弹簧顶端固定在一起，下列说法正确的是（）A．电路中R0起到保护电路的作用，R与R0是并联的B．电子秤仪表是由电压表改装而成的C．食品质量越大，通过R的电流越大D．食品质量越大，仪表示数越小5．如图所示的电路中，电源电压保持不变，闭合开关，在保证电路元件安全的前提下，向左移动滑动变阻器的滑片。
在移动滑片的过程中，下列说法正确的是（）A．电流表的示数变小，电压表的示数变大B．电流表的示数变大，电压表的示数变大C．电流表的示数变小，电压表的示数变小D．电流表的示数变大，电压表的示数变小6．如图所示的电路中，A、B、C分别表示电流表或电压表，它们的示数以安或伏为单位。
2009年全国中考物理试题分类汇编----欧姆定律-图像类问题(教科版)
图像类 专题1.（09四川绵阳）有两只定值电阻R A 和R B ，各自的电流与电压关系如U-I 图象中的A 、B 。
则（ ）A ．若将它们串联接在电源两端，R A 的电流是RB 的2倍B ．若将它们并联接在电源两端，R A 的电压是R B 的2倍C ．若将它们串联接在电源两端，R A 的电功率是R B 的2倍D ．若将它们并联接在电源两端，R A 的电功率是R B 的2倍2.(2009常德市)某同学在探究“电阻上的电流跟两端电压的关系”时，发现通过电阻a 、b 的电流（ ） 随电压变化情况如图所示，则下列结论与图象相符的是A ．电阻一定时，电流随着电压的增大而减小B ．电压相同时，阻值大的电阻通过的电流大C ．电流相同时，阻值小的电阻两端的电压大D ．两电阻阻值的关系是R a ＞R b3.（09内蒙古包头）某同学在探究通过导体的电流与其电压的关系时，将记录的实验数据通过整理作出了如图2所示的图像，根据图像分析，下列说法错误．．的是（ ） A ．通过导体a 的电流与其两端电压成正比B ．导体a 的电阻大于b 的电阻C ．当导体b 两端电压是1V 时，通过b 导体中的电流为0.1AD ．将a 、b 两导体串联接在电压为3V 的电源上时，通过导体的电流为0.2A4.（09浙江义乌）如图所示电路，电源电压不变，滑动变阻器上标有“2A 20欧姆”字样。
以下四个图像中，能正确表示当开关S 闭合后，通过小灯泡L 的电流I 与滑动变阻器连入电路的电阻R 的关系的是5.（09年山东聊城）如图所示的是小灯泡的U —I 变化曲线。
由图可知，当小灯泡两端电压为4V 时，它的灯丝电阻为 Ω。
6.（2009黑龙江省齐齐哈尔）两个电路元件A 和B 中的电流与其两端电压的关系如图所示，则R A = Ω。
若把它们串联起来，接在某电源上，电路中的电流是0.3A ，则电源电压是 V 。
7.（2009湖北省荆门市）小娟在探究“电阻上的电流跟两端电压的关系”时，将记录整理的实验数据绘制成图所示I -U 关系图像。
2009年欧姆定律
2009年各地中招物理试题分类汇编（15欧姆定律）学校： 班级： 姓名： 得分：一、填空题1、【2009•北京市】图1所示的电路中，电阻R 1的阻值为10Ω。
闭合开关S ，电流表A 1的示数为2A ，电流表A 2的示数为0.8A ，则电阻R 2的阻值为＿＿＿Ω。
152、【2009•北京市】在探究电阻两端的电压跟通过电阻的电流的关系时，小东选用了两个定值电阻R 1、R 2分别做实验，他根据实验数据画出了图2所示的图像，请你根据图像比较电阻R 1与R 2的大小，R 1＿＿＿R 2。
（选填“大于”、“等于”或“小于”） 大于3、【2009•上海市】某导体电阻为20欧，若通过该导体的电流为0.3安，则10秒内通过该导体横截面的电荷量＿＿＿＿＿库，该导体两端的电压为＿＿＿＿＿伏。
当该导体两端电压为3伏时，该导体电阻为＿＿＿＿＿欧。
3；6；20 4、【2009•上海市】在图3所示的电路中，电源电压保持不变。
闭合电键S ，当滑动变阻器的滑片P 向左移动时，电流表A 的示数将＿＿＿＿＿＿，电压表V 与电压表V 1示数的差值将＿＿＿＿＿。
（均选填“变大”、“变小”或“不变”） 变大；变小5、【2009•河南省】在图4所示的电路中，电源电压不变，R 2=10Ω。
S 1 闭合、s 2断开时，电流表的示数为0.2A ．两开关都闭合时，电流表的示数为0.5A ，则电阻R 1=＿＿＿＿Ω。
156、【2009•江苏省】 如图5所示，将导体接到电路A 、B 之间时，导体与灯泡是＿＿＿＿联的．如果将不同的导体分别接到A 、B 之间，闭合开关，可通过观察、比较＿＿＿＿来判断不同导体电阻的大小．若两个导体的电阻差异不大，则可以用＿＿＿＿表替换灯泡，作进一步的判断．串 灯泡亮度 电流7、【2009•贵阳市】如图6所示，电源电压保持不变，滑动变阻器的最大阻值R 0=20Ω，当只闭合开关S 1，滑片P 置于最左端a 时，电流表示数为0.2A ；当开关S 1、S 2均闭合，图 6图1图2图3图4图5滑片P 置于最右端b 时，电流表示数为0.6A ，则定值电阻R 1=＿＿＿Ω，电源电压U =＿＿＿＿V 。
(物理)初三物理欧姆定律真题汇编(含答案)
（物理）初三物理欧姆定律真题汇编(含答案)一、欧姆定律选择题1．如图所示电路中，电源两端电压保待不变，R1为定值电阻，R2为滑动变阻器．闭合开关S后，滑动变阻器滑片P自b向a移动的过程中（）A. 电压表V1的示数变大，电路消耗的总功率变小B. 电压表V2的示数不变，电路消耗的总功率变大C. 电流表A的示数变大，电压表V1的示数与电流表A的示数之比变大D. 电流表A的示数变大，电压表V2的示数与电流表A的示数之比变大【答案】 B【解析】【解答】由电路图可知，R1与R2串联，电压表V1测R2两端的电压，电压表V2测电源的电压，电流表测电路中的电流，因电源两端电压保待不变，所以，滑片移动时，电压表V2的示数不变，滑动变阻器滑片P自b向a移动的过程中，接入电路中的电阻变小，电路中的总电阻变小，由I=U/R可得，电路中的电流变大，即电流表A的示数变大，由U=IR可知，R1两端的电压变大，因串联电路中总电压等于各分电压之和，所以，R2两端的电压变小，即电压表V1的示数变小，故A错误；因电压表V1的示数变小，电压表V2的示数不变，电流表的A的示数变大，所以，电压表V1的示数与电流表A的示数之比变小，电压表V2的示数与电流表A的示数之比变小，故CD错误；由P=UI可得，电路消耗的总功率变大，故B正确，故答案为：B.【分析】本题考查学生对电路的动态分析能力。
由电路图可知，R1与R2串联，电压表V1测R2两端的电压，电压表V2测电源的电压，电流表测电路中的电流。
串联电路中总电压等于各分电压之和。
2．灯泡L上标有“6V 6W”字样，测得该灯泡的电流随电压变化的关系如图甲所示．现把灯泡L接入如图乙所示的电路中，若电源电压为10V不变，电流表的量程为“0～0.6A”，电压表的量程为“0～15V”，则下列说法正确的是（）A. 灯泡L正常发光时，电压表的示数为6VB. 当电流表示数为0.4A时，电压表的示数为9VC. 灯泡L的电阻值随电压表的示数的增大而增大D. 为了保证电路安全，整个电路消耗的最大功率为10W【答案】 B【解析】【解答】解：A、灯泡正常发光时的电压U L=6V，因为串联电路中总电压等于各分电压之和，所以，灯泡L正常发光时，电压表的示数：U R=U﹣U L=10V﹣6V=4V，故A错误；B、由图象可知，当I=0.4A时，U L=1V，所以U R=U﹣U L=10V﹣1V=9V．故B正确；C、灯泡的电阻随温度的升高而增大，即灯泡两端的电压越大时，实际功率越大，温度越高，电阻越大，因电压表的示数越大时，灯泡两端的电压越小，所以，灯泡的电阻随两端的电压增大而减小．故C错误；D、由图象可知，当灯泡正常发光（U L=6V）时，电路中的电流为1A＞0.6A，所以电路中的最大电流为I=0.6A，电路消耗的最大电功率P max=UI max=10V×0.6A=6W．故D错误．故选B．【分析】由电路图可知，灯泡L与滑动变阻器R串联，电压表测R两端的电压，电流表测电路中的电流；（1）灯泡正常发光时的电压和额定电压相等，根据欧姆定律求出电压表的示数；（2）根据图象读出当电流表示数为0.4A时，灯泡两端的电压，根据电阻的串联特点求出电压表的示数；（3）灯泡两端的电压越大时，实际功率越大，温度越高，电阻的越大，根据串联电路的电压特点可知电压表示数增大时灯泡两端的电压变化，进一步得出灯泡电阻与电压表示数之间的关系；（4）根据图象可知灯泡正常工作时的额定电流，并与电流表的量程相比较得出电路的最大电流，即可判断灯泡是否能正常工作；根据P=UI求出电路消耗的最大电功率．3．我国刑法规定，从201年5月1日起，驾驶员醉酒后驾车要负刑事责任．为了打击酒驾行为，交警常用酒精浓度监测仪对驾驶人员进行酒精测试，如图甲所示是一款酒精浓度监测仪的简化电路图，其电源电压保持不变，R0为定值电阻，R为酒精气体浓度传感器（气敏电阻），R的阻值与酒精浓度的关系如图乙所示．当接通电源时，下列说法正确的是（）A. 当酒精浓度减小时，R的阻值减少B. 当酒精浓度增大时，电压表的示数与电流表的示数的比值变大C. 当酒精浓度增大时，电压表的示数变大D. 当酒精浓度增大时，电流表的示数变小【答案】 C【解析】【解答】解：根据图象可知酒精气体的浓度越小传感器的电阻越大，故A错误；由电路图可知，定值电阻与传感器的电阻串联，电压表测量定值电阻两端的电压，所以电压表的示数与电流表的示数的比值为定值电阻的阻值，它是不变的，故B错误；由题知，酒精气体传感器的电阻随酒精气体浓度的增大而减小，测试到的酒精气体浓度越大，酒精气体传感器的电阻越小，根据欧姆定律可知，电路电流越大，定值电阻两端的电压越大，即电压表示数越大；故C 正确；当酒精气体浓度增大时，酒精气体传感器的电阻减小，根据欧姆定律可知，电阻减小，电路电流增大，电流表示数增大，故D错误．故选C．【分析】由电路图可知，定值电阻与传感器的电阻串联，电压表测量定值电阻两端的电压；根据图象可知酒精气体的浓度越小传感器的电阻越大，由欧姆定律可知电路中的电流的变化、定值电阻两端电压的变化，再由串联电路的电压特点可知传感器两端的电压变化．4．小华设计了一种输液提示器，能在护士站观察到药液量的变化。
《欧姆定律》试题大全(含答案)
页眉内容《欧姆定律》试题大全一、选择题1．一段铜线的电阻为R，两端电压为U，通过电流强度为I，下列说法中错误的是［］A．R由铜线的长度和横截面积决定B．R的大小与U有关C．铜线的电阻对电流通过有阻碍作用D．R的大小与I无关2．两个电阻值完全相等的电阻，若并联后的总电阻是10Ω，则将它们串联的总电阻是［］A．5Ω B．10ΩC．20ΩD．40Ω3．一条导线的电阻是R，把它对折分成等长的两段后，再把这两段并联起来使用，这时电阻是［］A. R/4B.R/2C. R/2D.2R4．4个电阻，电阻值都是R，把它们并联起来，总电阻是［］A．4R B．R/4C．4/R D．2R5．两条长度相等、截面积不等的同种材料制成的电阻丝，串联在电路中，则粗电阻丝［］A．电流强度较大B．电流强度较小C．电压较大D．电压较小6．下面四对并联电阻，总电阻最小的是［］A．两个4Ω B．一个4Ω，一个6ΩC．一个1Ω，一个8Ω D．一个2Ω，一个7Ω7．今有三个电阻，它们的电阻值分别是aΩ、bΩ、cΩ，其中a>b>c，当把它们并联相接，总电阻为R，它们的大小关系，下列哪个判断是正确的［］A．c<R<b B．b<R<a C．R可能等于b D．R<c8．两个电阻值相等的电阻，每个电阻的电阻值为R。
现将其中一个电阻增大，另一个电阻减小，则并联后的总电阻将［］A．大于R B．小于R C．仍等于R D．无法判定9．有一条电阻线，在其两端加1V电压时，测得电阻值0.5Ω，如果在其两端加10V电压时，其电阻值应为［］A．0.5Ω B．5ΩC．0.05Ω D．20Ω10．电阻R1的阻值比电阻R2小，把它们并联后，总电阻[ ］A．既小于R1又小于R2B．既大于R1又大于R2C．小于R2而大于R1D．等于R1与R2之和12．修理电器需要一只150Ω的电阻，但只有电阻值分别为100Ω、200Ω、600Ω的电阻各一只，可代用的办法是A．把200Ω的电阻与600Ω的电阻串联起来B．把100Ω的电阻与200Ω的电阻串联起来C．把100Ω的电阻与200Ω的电阻并联起来D．把200Ω的电阻与600Ω的电阻并联起来13．导体两端的电压是4V，通过的电流强度是0.8A，如果使导体两端的电压增加到6V，那么导体的电阻和电流强度分别是［］A．5Ω，1.2A B．5Ω，2A C．7.5Ω，0.8A D．12.5Ω，0.8AA．当电压增大2倍时，电阻R增大2倍B．当电流强度增大2培时，电阻R减小2倍C．电阻是导体本身的性质，当电压为零时，电阻阻值不变D．当电压为零时，电阻R也为零18．如图46所示的电路，滑动变阻器的滑片P固定在它的中点时，连入电路的电阻值为R，当只闭合K1时，R 与R1上的电压之比是1：2；当只闭合K2时，R与R2上的电压之比是1：4，如果把滑片P移到a端，则［］A．K1、K2闭合时，通过R1与R2的电流之比是1：2B．K1、K2闭合时，通过R1与R2的电流之比是2：1C．只闭合K1时，滑动变阻器ab两端的电压与电阻R1两端的电压之比是1：1D ．只闭合K2时，滑动变阻器ab 两端的电压与电阻R 2两端的电压之比是1：119．图47所示的电路接通时，滑动变阻器的滑动触头由a 滑到b 的过程中［ ］A ．A 表和V 表的示数都变小B ．A 表和V 表的示数都变大C ．A 表的示数变大，V 表的示数变小D ．A 表的示数变小，V 表的示数变大20．如图48所示电路，滑动变阻器R 1的电阻是500Ω，R 2的电阻是300Ω，变阻器滑片P 与V 表一端相连，当滑动片P 由a 向b 滑动时，V 表的读数变化范围是［ ］A ．0~6VB ．3.75~6VC ．2.25~6VD ．0~3.75V23．将A 表先后串联在图51中的A 处、B 处、和C 处，当电键K 闭合时，A 表接在何处的读数最大？［ ］A ．A 处B ．B 处C ．C 处D ．三处都一样24．在图52各电路中，进行如下操作，把图A 中变阻器滑片向右滑动，把图B 、C 、D 中的电键闭合，这时哪个电路中的A 表的示数将比原来增大［ ］25．如图53所示，R 1=R 2时，电源电压不变，当电键由闭合变为断开时，A 表示数 ［ ］A.不变B.变为原来2倍C.变为原来的1/2D.无法判断26．图54中的滑动变阻器R 1的阻值是200Ω，电阻R2是300Ω，电源电压是6V 且保持不变，当滑动变阻器的滑片P 由a 端滑到b 端，V 表示数的变化是［ ］A ．6V~0VB ．3.6V~6VC ．6V~3.6VD ．6V~2.4V27．图55所示电路，AB 两端电压保持不变，当滑动变阻器的滑动片P 滑动的过程中，下面关于A 表和V 表示数的变化以及发生变化原因的简要分析，正确的是［ ］A ．不管P 向哪端滑动，R 2都是不变的，所以V 表示数不变，A 表示数将在P 向a 端滑动时变小，P 向b 端滑动时变大B ．不管P 向哪端滑动，R1都是不变的，所以V 表示数不变，A 表示数将在P 向b 端滑动时变小，P 向a 端滑动时变大C ．P 向a 端滑动时，R 1不变，R 1两端电压不变，V 表示数变小，R 3也变小，所以A 表示数不变D ．P 向a 滑动时，R 2和R 3并联总电阻变小，干路电流变大，R 1两端电压变大，所以V 表示数变小，那么，通过R 2的电流变小，A 表示数变大E ．P 向b 端滑动时，R 3变大，R 2和R 3并联总电阻变大，所以V 表示数变大，干路中电流变小，通过R 2的电流变大，A 表示数变小28．图56所示的电路中，电压U 保持恒定，当K 断开时，A 表的读数是［ ］A ．A1变大、A 2不变B ．A 1变小、A 2不变C ．A 1不变、A 2变小D ．A 1不变、A 2变大29．如图57所示，AB 两点间电压保持不变，当滑动变阻器的滑片向右移动时［ ］A ．A 表示数变小，V 表示数变大B ．A 表示数变小，V 表示数变小C．A表示数变大，V表示数变小D．A表示数变大，V表示数变大30．图58所示电路中，电源电压保持不变，R1=3R2，K1断开时，发培表示数为I1；闭合时，A表示数为I2。
全国中考物理欧姆定律的综合中考真题汇总含答案解析
一、初中物理欧姆定律问题1．某同学利用如图甲所示的电路图测定小灯泡电阻，电路中电源电压保持4.5V 不变，灯泡上标有“2.5V ，？A ”字样，滑动变阻器上标有“50Ω 1A ”。
闭合开关，将滑片P 滑到某一位置时，两电表的示数如图乙所示，则下列说法不正确的是（ ）A ．此时灯泡的电阻为8ΩB ．此时灯泡和滑动变阻器的阻值之比为8∶7C ．该电路能探究串联电路电流的特点D ．该电路能探究电流与电压的关系 【答案】D 【解析】 【分析】由图示电路图可知，灯泡与滑动变阻器串联，电流表测电路电流，电压表测灯泡两端电压；由图示电表确定其量程与分度值，读出其示数，应用串联电路特点与欧姆定律分析答题。
【详解】 A ．此时灯泡电阻L 2.4V8Ω0.3AU R I === 故A 正确，不符合题意； B ．滑动变阻器两端电压L = 4.5V 2.4V 2.1V U U U -=-=滑此时灯泡与滑动变阻器的阻值之比L L 2.4V 82.1V 7R U R U ===滑滑 故B 正确，不符合题意；C ．利用该电路可以探究串联电路电流特点，故C 正确，不符合题意。
D ．探究电流与电压的关系，应控制电阻阻值不变，而灯泡电阻随温度升高而增大，因此该电路不能探究电流与电压的关系，故D 错误，符合题意。
故选D 。
2．小明利用图甲的电路探究“通过导体的电流与电阻的关系”，根据实验的数据绘出了I—1R图像，如图乙，由图可知（）A．定值电阻两端电压控制为2V不变B．当电流为0.2A时，电阻R为0.1ΩC．当滑片向右移时，电压表数变大D．当电流分别为0.25A和0.5A时，接入电路的导体的电阻之比为1:2【答案】A【解析】【分析】由题意可知，本题考查了“通过导体的电流与电阻的关系”，可以运用欧姆定律和串联电路的特点进行分析判断。
【详解】AB．由I—1R图象可得，当导体中电流为0.2A时，其对应的电阻为10Ω，该实验利用控制变量法，需控制定值电阻两端电压不变0.2A10Ω2VU IR==⨯=故A符合题意，B不符合题意；C．滑片右移时，R'电阻增大，由串联电路的分压原理可知，R'两端电压增大，而电源总电压保持不变，所以R两端电压减小，即电压表示数减小，故C不符合题意；D．电流分别为0.25A和0.5A时，通过R的电流之比为120.25A10.5A2II==实验中，需保持R两端电压不变，则由欧姆定律可得11221212UI R RUI RR===由上式可得1221RR=故D不符合题意。
2009年中考物理试题分类汇编：欧姆定律
2009年中考物理试题分类汇编：欧姆定律（二）欧姆定律（09烟台）27．学习了电学相关知识后，学校举办了一次综合实践活动，活动的主题是利用电流表或电压表制作一个简易电子秤．图20是小红设计的电子秤原理图，其中E为干电池(2节)；A是电流表（电子秤是定值电阻(5Ω)；R是一根长为6cm阻值为15Ω的均匀电阻丝．c是一根弹簧，其所受压示数表盘)；R力F与压缩量△L的关系如图21所示(塑料盘的重力不计，g取10N／kg，制作时，调整弹簧的长度，使之不称重物时滑片P刚好在电阻丝的a端．⑴该电子秤的最大称量是多大．应选用的电流表最大量程是多少．⑵当电流表的指针指在O．3A处时，所称重物的质量是多少．⑶从理论上说明该方案的最大不足，画出你的设计原理图．答案：（09湖州）37 ．张林同学设计了一个风速仪，图甲是它的原理示意图。
定值电阻Ro = 10 欧，R l是压力传感器（其电阻值会随所受压力大小变化而变化，变化关系如图乙），电源电压恒为3 伏，电流表的量程为0－0.6 安，风压板是一块长方形的轻质塑料板，它的面积为0.4米2。
( 1 ）在电路中连入R0的目的是( 2 ）闭合开关后电流表的读数为0.15A，风压板上所受到的压力是多少？此时的风速为多少？( 3 ）你认为此风速仪存在的不足之处是 （写出一点即可）。
（09山东潍坊）．现有下列实验器材：一只已知阻值的定值电阻R 0、两只电流表、电池、开关、足量的导线。
请你利用这些器材设计实验，测出一只未知电阻R x 的阻值。
要求：(1)在右框内画出实验电路图。
(2)简述实验过程并用已知量和测量量表示R x 。
答案：(1)如图(2)按照图所示的电路图连接电路，闭合开关S ，读出电流表示数I 1、I 2，据U=R 0I 1=R x I 2,求出R x =021R I I ．（09泰安）21．实验室中有一蓄电池，电压标记已模糊不清，电压约为20V 。
现在实验室有下列器材：定值电阻R 0（阻值为10Ω）1个、滑动变阻器（（阻值变化范围为0～20Ω）1个、标准电阻箱（阻值变化范围为0～9999”）1个，一只量程为0～3V 、0～15V 的电压表，单刀单掷开关若干，导线若干。
电路设计(2)——欧姆定律(2009年中考试题分类汇编)
22．（09·四川南充）在练习使用电压表的实验中，小亮同学遇到了一个难题：他想测量一个电压约为18V 的电源的电压，可手边只有：量程为3V 的电压表一只，开关一个，阻值为R 1=20Ω、R 2=120Ω、R 3=140Ω的电阻各一个以及导线若干．思考了一会儿之后，他利用所学过的知识和手边现有的器材，顺利地完成了测量．（1）请把小亮测量时的电路图画在右边的虚线框内。
（在图中电阻符号旁必须标明R 1或R 2或R 3）（2）如果用U ＇表示电压表的读数，请写出电源电压U的表达式：U = ．答案：（1）如图所示．（2）7U ＇或8U ＇（09安徽）．常用的电压表是由小量程的电流表G 改装而成的。
电流表G 也是一个电阻，同样遵从欧姆定律。
图甲是一个量程为0～3mA 的电流表G ，当有电流通过时，电流可以从刻度盘上读出，这时G 的两接线柱之间具有一定的电压。
因此，电流表G 实际上也可以当成一个小量程的电压表。
已知该电流表的电阻为Rg=10Ω.(1)若将这个电流表当成电压表使用，则刻度盘上最大刻度3mA 处应该标多大的电压值?(2)如图乙所示，若将这电流表串联一个定值电阻R 后，使通过G 的电流为3mA 时，A 、B 之间的电压等于3V ，这样A ．B 之间(虚线框内)就相当于一个量程为0～3V 的电压表(图 丙)，求串联的定值电阻R 的大小。
答案：或9．（09·聊城）（1）如图10所示的电路，当ab 间接入电阻R 或者小灯泡L 时，写出用此电路图可完成的两个电学实验：① ；② ．（2）王晶同学在做电学实验时，用电源、电压表、电流表、开关各一只，两个阻值相等的电阻和导线若干，设计了一个电路．如图11所示，当虚线框内的开关由闭合到断开时，电压表的示数不变，电流表的示数由大变小（不为零），请在虚线框中画出电阻和开关的连接图．答案：（1）①探究电阻上的电流跟两端电压的关系；②测量小灯泡的电阻；③测量小灯泡的电功率．（2）如图3所示．23. （09·山东统考）如图17所示.黑盒内是由一节干电池和两个等值电阻连接撑的部分电路，a 、b 、c 是由电路的不同位置引出的三根导线。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
（09·广东湛江）19．小明设计并连接了如图9所示测量电阻的电路，所使用的电源为两节干电池．请指出他在电路设计或连接上存在的一个．．问题：__________________________；经改正后，所测得的数据绘出的图像如图10所示，该待测电阻的阻值为____________Ω．答案：电流表正负接线柱接反了（或缺少滑动变阻器,若写电流表正负极接反给1分） 5 （09烟台）25．在用“伏安法测导体电阻”的实验中．(1)小明连接的实物电路为图18．其中有几处是错误的，请在错误之处打“×”并改正．(2)下表是小明同学拟出的实验报告．请将上述报告中的三处空白补充完整．(3)从“实验步骤”看，存在的主要缺陷是什么．答案：(1)见图3．(电压表、电流表改接正确各得1分) (2)电路图见图4(2分)．B端或右端(1分) l0(1分)(3)没有多次测量．(2分)23．用图20所示的仪器测电阻R的电阻值（1）将图20的电路，连成正确的测量电路（2）电路中的滑动变阻器对电路起保护作用．因此开关闭合前，其滑片应移到最_______端（填“左”或“右”）；实验过程中，滑动变阻器还有另一个作用是_______（3）如果电路中电流表、电压表的读数如图21，电流表的读数为_______，电压表的读数为_______。
答案：（1）如图(2) 左改变电阻两端的电压大小和通过电流的大小，从而多次测量取平均值减小误差（3） 0.4 A 2.4 V（09威海）．某同学在“测量小灯泡电阻”的实验中，设计了如图22甲所示的电路图。
小灯泡上标有“3.8V1.5W”字样，请完成和解答下列问题。
（1）在图22甲中a．b分别是．表。
（2）根据实验电路图，在图22乙中用笔画线代替导线，补充完成实物图连接。
（3）连接电路时，应将开关；闭合开关前，滑动变阻器的滑片P应滑在端。
（4）连接完电路后，闭合开关，无论怎样移动滑片P灯泡都不发光，电流表示数为零，电压表的示数为电源电压，这可能是由于造成的。
答案：（1）电流表；电压表（2）右图（3）断开；最右（或B．D端）（4）灯丝断路（或灯泡接线柱接触不良）下面是小明同学完成实验后所写的一份实验报告,请你帮他补充完整. 【实验名称】伏安法测电阻 【实验原理】 R ＝U/I【实验器材】请你在虚线框内用规定的电路器件符号 画出所需器材(温馨提示:不需画出电路图) 【实验步骤】(略)【实验数据】请设计本实验的数据记录表格【实验拓展】本实验装置还可以用来测量小灯泡的功率.小明同学选取额定电压为 2.5V 的小灯泡进行实验,右表为所测的部分实验数据,请将表中空白处补充填写完整,并说明填写的依据 . 答案： 【实验器材】【实验数据】【实验拓展】0因小灯泡两端电压远大于它的额定电压,灯已烧坏,所以此时电流为零.（09湖南娄底）．在用“伏安法测小灯泡的电阻”实验中． （1）在图甲中，请你将电压表正确连入电路，完成电路的连接．（2）在闭合开关之前，图中滑动变阻器的滑片应放在端．（填“左”或“右”）（3）若某次测量时电压表和电流表的示数如图乙所示，则电压表的示数为V，灯泡的电阻R L= Ω．（4）小明同学在做实验时，电路连接无误．闭合开关后，发现电流表的指针明显偏转，而电压表的示数为零．该故障的原因可能是．（5）这个电路除了可以测小灯泡的电阻外，还可以用来测量小灯泡的功率．由图乙两表示数可求出小灯泡的功率P= W．答案：（1）如右图（2）左（3）2．2 11（4）电压表接线柱松动（或接触不良）（5）0．44（09·辽宁朝阳市）31．图中的甲图是小明同学在“测量小灯泡电阻”的实验中所连接的实物图灯泡的额定电压是2. 5V，电阻约9Ω。
(1)为了尽可能减小误差，请你帮小明将电流表，电压表正确连入电路。
(2)在闭合开关前，应将滑片放在________（填“A”或“B”）端。
(3)调节滑动变阻器，当小灯泡正常发光时，电流表的示数如图乙所示，则小灯泡此时的电阻是______Ω.(4)小明分别测出了灯泡在暗、亮、很亮三种情况下灯泡的电阻值，发现阻值不相等，他检查操作过程无失误，请你帮助小明分析造成这种结果的原因是_________________________________________.答案：(1)说明：两表的正负接线柱任错接一个扣1分，两表的量程（电流表0.6A，电压表3V，任错选一个扣1分。
）(2)B (3)8.3(4)灯丝的电阻随温度的升高而变大（或灯丝的电阻随温度的变化而改变）（09·安徽芜湖）20．在“用伏安法测小灯泡电阻”的实验中，待测小灯泡额定电压为2．5V 。
(1)请用笔画线代替导线，将如图所示的实验电路未连接部分连接好(连线不得交叉)。
闭合开关前，滑动变阻器的滑片应置于______ (选填“a ”或“b ”)端。
(2)当开关闭合后，发现小灯泡不亮，终过分折，同学们猜想了一些可能的原因，见上表。
请根据同学们的猜想，在表中写出对位的电压表和电流 表的示数情况。
(3)故障排除后，同学们移动滑动变阻器的滑片，记录多组 小灯泡两端不同的电压及对应的通过小灯泡的电流值，根 据这些数据在坐标纸上绘制出了通过小灯泡的电流随其 两端电压变化关系的图像(如图所示)。
分析图像可 知，小灯泡正常工作时的灯丝电阻为 Ω。
(4)从图像还可以看出，小灯泡灯丝的电阻随电压的增大逐 渐_______(选填“变大”或“变小”)，从物理学角度分析，造成这一现象的原因是______________________________________________________________________。
(5)实验中测出了小灯泡在多次不同电压下的灯丝电阻，有些同学认为可以进一步求出 它们的平均值以减小误差。
你是否同意他们的观点?请说明理由。
(6)该实验的整套装置还可以用于其它实验，请举出一例。
答案：(1)图（略） a (2)（3）10 （4）变大 电压增大时，小灯泡功率增大，灯丝温度升高（5）不同意。
灯丝在不同电压下阻值不同，主要不是由实验误差造成的，而是其真实值发生了改变，所以取平均值无意义。
（6）测量小灯泡的电功率（09湖南益阳）20．在初中物理学生实验操作毕业考试中，小红同学做的实验是测量电阻R 的阻值，她没有连完的电路如图7所示，电源电压3V，待测电阻的阻值大约在5~10Ω。
请你帮她完成下列实验内容：（1）本实验中电流表应该选择合适的量程是。
（2）根据实验要求，将图7 中的实物电路连接完整。
（3）闭合开关前，滑动变阻器的滑片应置于端。
（4）实验中，电压表和电流表的示数如图8所示，则待测电阻R的阻值是Ω。
答案：（1）0~0.6A （2）略（3）A （4）623．（09·天津）在“测量未知电阻R的阻值"实验中：(1)请你用笔画线代替导线把图l0中的器材连接成实验电路。
(2)请把第二次测量时，图11所示的电压表和电流表示数填入表2中相应的空格。
（3）处理表2中所记录的各次实验数据，得出待测电阻R 的阻值为 Ω。
答案：(1)电路连接见右图 (3分) (2)1．6(1分)；O ．32(1分) (3)5(1分)评分要点：电路出现短路不给分。
电流表、电压表、滑动变阻器、电池组连接各占1分(三处及以上错误扣3分)。
20．（09赤峰）如图所示为某同学测定小灯泡电阻的实物连接图。
（1）图中有两处明显连接错误，请指出来：① ②（2）电路改正后闭合开关，发现电流表的指针偏转，电压表指针没有偏转，则该故障的原因是 （填下列故障原因的代号） A ．小灯泡接线短路 B ．电源接触不良 C ．小灯泡接线断路 D ．电流表接线短路（3）排除故障后闭合开关，电流表和电压表的示数如图1甲、乙所示，则电流表的读数为 A ，电压表的读数为 V ，小灯泡的电阻为 Ω。
答案：（1）导线直接接在滑动变阻器金属杆两端的接线柱上了（1分） 电压表正负接线柱接反了（1分）（2）A （2分） （3）0.26（2分） 2.60或2.6（2分） 10（2分）40. (09·宁夏)某同学做“测量小灯泡电阻”的实验，所用实验器材均完好。
（1）下图甲是测量灯泡电阻的电路图，请你在○里填上合适的电表符号。
（2）根据图甲电路，用笔画线代替导线，将图乙的实物电路连接完整。
乙甲（3）该同学连接好电路的最后一根导线时，小灯泡立刻发出微弱的光亮，移动滑动变阻器滑片，灯泡亮度不变。
导致上述现象的两个操作错误是①；②。
（4）该实验的原理是（用公式表示）。
利用该实验电路，你还能研究相关的哪一个问题？。
答案：（1）(1分)正确填上两个电表符号得1分。
只填对一个电表符号不得分。
（2）(2分)正确连接电压表和滑动变阻器得2分。
错一个扣1分。
（3）(2分) ①电路连接好之前开关已闭合；②滑动变阻器作为定值电阻接入电路。
（4）(2分) R = U/I 测灯泡的电功率（此空只要学生回答的合理可得1分）26．（09·广西贵港）某同学利用如图（a）所示的电路测定R X的阻值，所用滑动变阻器上标有“20Ω2A”字样，电源电压为6V保持不变。
该同学实验步骤和操作均正确，闭合开关S，观察到电压表的示数为2．1V。
当他把滑动变阻器的滑片移到中点位置时，电压表、电流表的示数分别为3．0V、0．30A，接着他又移动滑片到某点A，这时电压表、电流表的示数分别如图(b)(c)所示。
请在右表中将该同学未记录的数据填写完整，并计算出电阻值（计算电阻时，精确到0．1Ω，不必写出计算过程，只需填写数值）。
答案：0.20 10.5 10.0 2.3 0.22 10.5 10.333．（09·武汉）小明要测量电阻R x的阻值（约100Ω），实验室能提供的器材有：学生电源（U = 3V）、电流表、电压表、滑动变阻器（最大阻值R = 50Ω）、开关各一个，导线若干。
（1）小明设计的实验电路图如图甲所示，请用铅笔画线代替导线，根据甲图将乙图中的实物图连接完整。
（2）当小明按照甲图连好实物电路后，闭合开关，发现电流表的指针能够偏转，电压表的示数为3V ，产生这种现象的原因是 。
（3）在实验过程中，小明发现电流表指针偏转幅度太小，但他想了想，觉得不需要改变电路的连接方式，且不用读出电流表的示数，也能较准确地求出R x 的阻值。
他的做法是：将滑动变阻器的滑片移到 ，读出 ，则R x = (用字母表示)。
答案：（1）如图所示．（2）滑动变阻器接入电路中的阻值为0（或“滑动变阻器的滑片滑到最左端”、“滑动变阻器被短路”等） （3）最大阻值处（或“最右端”） 电压表的示数U x （或“R x 两端的电压U x ） xx U U RU31．（09·辽宁十二市）甲图是小明做“测小灯泡电阻”实验时所连接的实物电路图：（１）如果将滑动变阻器的滑片移到阻值最大处,试触开关时会出现的现象是（ ）Ａ．电流表无示数 Ｂ．小灯泡不亮 Ｃ．电压表有示数 Ｄ．一切正常 （２）经检查发现图甲中的实物电路连线有错误。
