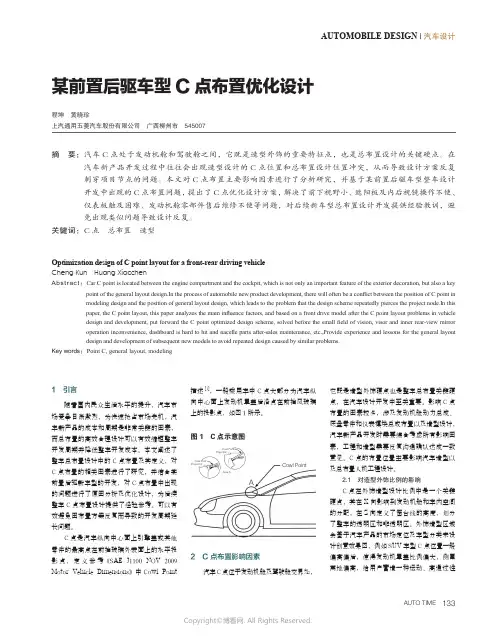

某前置后驱车型C点布置优化设计

AUTOMOBILE DESIGN | 汽车设计某前置后驱车型C点布置优化设计程坤　黄晓珍上汽通用五菱汽车股份有限公司广西柳州市 545007摘要：汽车C点处于发动机舱和驾驶舱之间，它既是造型外饰的重要特征点，也是总布置设计的关键硬点。

在汽车新产品开发过程中往往会出现造型设计的C点位置和总布置设计位置冲突，从而导致设计方案反复刺穿项目节点的问题。

本文对C点布置主要影响因素进行了分析研究，并基于某前置后驱车型整车设计开发中出现的C点布置问题，提出了C点优化设计方案，解决了前下视野小、遮阳板及内后视镜操作不便、仪表板触及困难、发动机舱零部件售后维修不便等问题，对后续新车型总布置设计开发提供经验教训，避免出现类似问题导致设计反复。

关键词：C点　总布置　造型1　引言随着国内民众生活水平的提升，汽车市场竞争日渐激烈，为快速抢占市场先机，汽车新产品的成本和周期是非常关键的因素，而总布置的高效合理设计可以有效缩短整车开发周期并降低整车开发成本。

本文阐述了整车总布置设计中的C点布置及其定义，对C点布置的相关因素进行了研究，并结合某前置后驱新车型的开发，对C点布置中出现的问题进行了原因分析及优化设计，为后续整车C点布置设计提供了经验参考。

可以有效避免因布置方案反复而导致的开发周期延长问题。

C点是汽车纵向中心面上引擎盖或其他零件的最高点在前挡玻璃外表面上的水平投影点，定义参考《SAE J1100 NOV 2009 Motor Vehicle Dimensions》中Cowl Point 描述[1]，一般乘用车中C点大部分为汽车纵向中心面上发动机罩盖后沿点在前挡风玻璃上的投影点，如图1所示。

图1　C点示意图Cowl PointA2　C点布置影响因素汽车C点位于发动机舱及驾驶舱交界处，它既是造型外饰硬点也是整车总布置关键硬点，在汽车设计开发中至关重要。

影响C点布置的因素较多，涉及发动机舱动力总成、底盘零件和仪表模块总成布置以及造型设计，汽车新产品开发时需要综合考虑所有影响因素，工程和造型需要反复沟通确认达成一致意见。

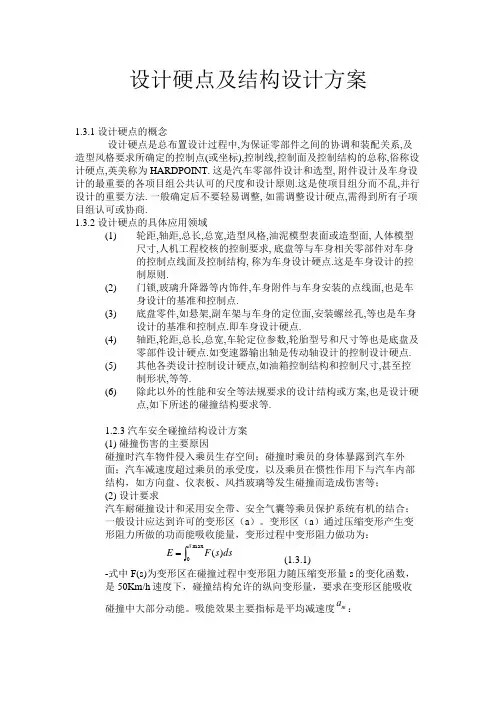

设计硬点及结构设计方案

设计硬点及结构设计方案1.3.1 设计硬点的概念设计硬点是总布置设计过程中,为保证零部件之间的协调和装配关系,及造型风格要求所确定的控制点(或坐标),控制线,控制面及控制结构的总称,俗称设计硬点,英美称为HARDPOINT. 这是汽车零部件设计和选型, 附件设计及车身设计的最重要的各项目组公共认可的尺度和设计原则.这是使项目组分而不乱,并行设计的重要方法. 一般确定后不要轻易调整, 如需调整设计硬点,需得到所有子项目组认可或协商.1.3.2 设计硬点的具体应用领域(1)轮距,轴距,总长,总宽,造型风格,油泥模型表面或造型面, 人体模型尺寸,人机工程校核的控制要求, 底盘等与车身相关零部件对车身的控制点线面及控制结构, 称为车身设计硬点.这是车身设计的控制原则.(2)门锁,玻璃升降器等内饰件,车身附件与车身安装的点线面,也是车身设计的基准和控制点.(3)底盘零件,如悬架,副车架与车身的定位面,安装螺丝孔,等也是车身设计的基准和控制点.即车身设计硬点.(4)轴距,轮距,总长,总宽,车轮定位参数,轮胎型号和尺寸等也是底盘及零部件设计硬点.如变速器输出轴是传动轴设计的控制设计硬点.(5)其他各类设计控制设计硬点,如油箱控制结构和控制尺寸,甚至控制形状,等等.(6)除此以外的性能和安全等法规要求的设计结构或方案,也是设计硬点,如下所述的碰撞结构要求等.1.2.3 汽车安全碰撞结构设计方案(1) 碰撞伤害的主要原因碰撞时汽车物件侵入乘员生存空间；碰撞时乘员的身体暴露到汽车外面；汽车减速度超过乘员的承受度，以及乘员在惯性作用下与汽车内部结构，如方向盘、仪表板、风挡玻璃等发生碰撞而造成伤害等；(2) 设计要求汽车耐碰撞设计和采用安全带、安全气囊等乘员保护系统有机的结合；一般设计应达到许可的变形区（a）。

变形区（a）通过压缩变形产生变形阻力所做的功而能吸收能量，变形过程中变形阻力做功为：⎰=max 0) (δdssFE(1.3.1)-式中F(s)为变形区在碰撞过程中变形阻力随压缩变形量s的变化函数，是50Km/h速度下，碰撞结构允许的纵向变形量，要求在变形区能吸收碰撞中大部分动能。

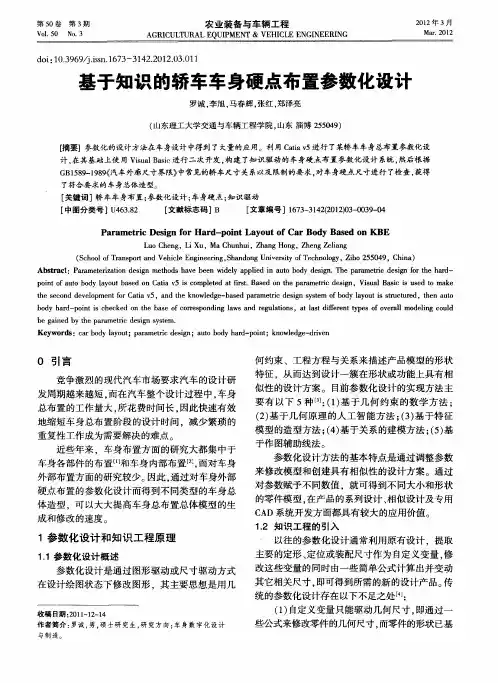

基于知识的轿车车身硬点布置参数化设计

Ｇ１８ — ９９￣车外廓尺寸界限》Ｂ５９１８（中常见的轿车尺寸关系以及限制的要求，对车身硬点尺寸进行了检查，获得
了符合要求的车身总体造型。
［关键词］车车身布置；轿参数化设计；车身硬点；知识驱动
［中图分类号］Ｕ６．２４３８［文献标志码］Ｂ［文章编号］１７ — １２２１）３０３ — ６３３４（２０ — ０９００４
Ｌｍｍ／０８３７
知识工程顾问模块实现了简单的基于知识的参数
化设计．它能将隐含的设计实践嵌入整个设计过
轴距
２３５ｌ
程，并转化为明确的知识。设计人员可以把在产品
设计中涉及的行业设计标准、尺寸关联、尺寸约
后悬发动机罩Ｃ点Ｘ位置
ｐｉｔｆａｔｏｙｌｙｕａｅｎＣｔ５ｉｃｍｐｅｅｔｒｔＢａｅｎｔｅｐｒｍｅｒｃｄｓｇ，ＶｉｕｌＢｓｃｉｕｅｏｍａｅｏｎｕｏｂｄａｏｔｂｓｄｏａｉｖｓｏｌｔｄａｓ．ｓｄｏｈａａｔｅｉｏａｉｆｉｎｓａａｉｓｓｄｔｋ
基于知识的轿车车身硬点布置参数化设计
罗诚，李旭，马春辉，张红，郑泽亮（山东理工大学交通与车辆工程学院，山东淄博２５４）５０９
【摘要】参数化的设计方法在车身设计中到了大量的应用。利用Ｃｔ进行了某轿车车身总布置参数化设得ａａ５ｉｖ计。在其基础上使用ＶｓａＢｓ进行二次开发，建了知识驱动的车身硬点布置参数化设计系统，根据ｉｌａｃｕｉ构然后

整车总布置设计

竞品车后排头部空间评价结果：目标设定：>960mm
车型
花冠
宝来
伊兰特
标志307
本田思域
尺寸
950
925
945
985
920
车型
花冠
宝来
伊兰特
标志307
本田思域
分数
7.44
6.78
7.28
8.00
7.22
四、整车总布置设计 1、动力匹配 2、发动机舱及下车身布置 3、造型过程简述 4、草图阶段的总布置工作 5、CAS阶段的总布置工作 6、油泥阶段的总布置工作 7、工程阶段的总布置工作
1.产品描述：专业处室对自己所负责的零件在新车型中的状态的基本描述，是前期布置工作的重要参考。总布置应该对其中COP 零件的可行性进行分析
需要掌握的信息：
四、整车总布置设计
总布置需要校核的法规：
涉及整车造型相关需校核确认的12项法规项（GB-EEC-ECE部分） GB11562-94（77/649EEC）前方视野 GB15084-94（71/127/EEC）后视镜 GB14167-93（76/115/EEC）安全带固定点 GB4094-1999（78/316/EEC）仪表可视 GB/T17346 （ECE R35）踏板间距 GB11550-1995 （74/408/EEC）座椅头枕 GB11566-1995 （74/483/EEC）外部凸出物 GB 15741-1995 （70/222/EEC）牌照板 GB11552-1999 （76/60/EEC）汽车内部凸出物 GB4785-1998 （76/756/EEC）汽车灯具及信号位置 GB 17354-1998 （ECE R42）前后端保护 GB7063-94 （78/549/EEC）汽车护轮板

整车设计硬点公差分析标准

上海同济同捷科技有限公司企业标准TJI/YJY·00XX·A1—2003整车设计硬点公差分析(总布置公差分析和装配尺寸链公差分析)2005-XX-XX 发布2005-XX-XX 实施上海同济同捷科技股份有限公司发布TJI/YJY·00XX·A1—2005前言本标准分析整车设计硬点中存在各种偏差，为同济同捷公司设计的整车控制硬点和样车测量提供指导性依据。

本规定的内容适合各种设计车型（轿车,卡车和客车等），具体内容可按各种设计车型的需要可增减。

本规定于2005年X月X日起实施。

本规定由同济同捷科技有限公司提出。

本规定由同济同捷科技有限公司质量与项目管理中心负责归口管理。

主要起草人：严壮渝1．范围本标准分析整车设计硬点中存在各种偏差，为同济同捷公司设计的整车控制硬点和样车测量提供指导性依据。

本规定的内容适合同济同捷公司设计各种设计车型（轿车,卡车和客车等），2.引用标准GB 19234 乘用车尺寸代码GB/T 17347 商用车尺寸代码TJI/CZ.0004.AI 形状和位置公差的未知公差值TJI/CZ.0005.AI 汽车加工零件线性尺寸的未知公差3．定义术语3.1 设计硬点（HardPoint）: 设计硬点是确定车身、底盘与零部件相互关系的基准点、线、面及控制结构的统称。

3.2 轮廓硬点∶整车在支承面上的位置尺寸。

3.3 性能硬点（PFH）∶整车或总成主要性能特征。

3.4 运动硬点（MTH）∶整车或总成运动特征和要求。

5.5 安装硬点（ASH）∶总成在整车上的位置尺寸。

4．要求4.1轮廓硬点按GB 19234规定，轮廓硬点尺寸不标注整车坐标系坐标值（X,Y,Z），而采用名义尺寸值；4.1.1 车辆总长公差 +/- 5 mm车辆总长公差△= 白车身全长制造焊接公差+前保险杠总成制造公差+后保险杠总成制造公差+前后保险杠总成和白车身装配公差△ = +/- （3 + 0.5 + 0.5 + 1 ）= +/- 5 mm4.1.2 车辆总宽公差 +/- 2 mm车辆总宽公差△=白车身全宽制造焊接公差=+/- 2 mm4.1.3车辆总高公差 +/-6 mm车辆总高△=白车身高度制造焊接公差+ 前后悬架制造装配公差+轮胎尺寸公差△=+/- （ 2 + 0.5 + 3 ）=+/-5.5 mm≈ +/- 6 mm4.1.4 轴距公差 +/-3mm ,左右轴距公差 +/- 3 mm轴距公差△=白车身总成制造焊接公差+前后悬架制造装配公差+前后悬架与白车身总成连接装配公差+车轮制造安装公差+弹簧刚度公差引起车轮位移△=+/- （0.5 + 0.5 +1 + 0.2+ 0.5）= +/-2.7 m m ≈+/- 3 mm4.1.5 轮距公差 +/- 6 mm,轮距公差△=白车身总成制造焊接公差+左右悬架制造装配公差+左右悬架白车身总成连接装配公差+ 轮胎外倾角公差 +轮胎前束公差△ = +/-（0.2 +0.25 +0.5 +4 + 1）=+/-5.95mm≈ +/- 6 mm4.1.6 前悬公差 +/- 2 mm前悬公差△=前保险杠总成制造公差+前保险杠总成和白车身装配公差+车轮中心制造安装公差△ =+/-(0.5 + 0.5 + 1 )=+/-2mm车轮中心制造安装公差分析见 4.4.54.17后悬公差 +/- 2 mm后悬公差△=后保险杠总成制造公差+后保险杠总成和白车身装配公差+车轮中心制造安装公差△=+/-( 0.5 + 0.5 +1 )=+/- 2 mm4.18 接近角公差 +/- 1°4.19离去角公差 +/- 1°4.20 纵向通过角公差 +/- 1°4.21最小离地间隙公差 +/- 4 mm最小离地间隙公差△=白车身总成制造焊接公差+部件制造安装公差+轮胎尺寸公差+ 弹簧刚度公差△=+/- （0.25+ 0.5 + 3+ 0.25 ）= +/- 4 mm4.2 性能硬点（PFH）由于受到发动机制造公差的影响，造成功率，扭矩和油耗上的差异以及机械效率简化或忽略轮胎的侧偏刚度，这些因素均不能用尺寸数据估算，因此，性能硬点（PFH）控制的整车性能指标，一般控制它的性能限值。

整车总布置硬点设计规范

XXXXXX有限公司整车总布置硬点设计规范编制:日期:校对:日期:审核:日期:批准:日期:20100000000发布 20100000000实施XXXXXX有限公司发布目录一概述 (2)二整车设计基准 (2)1.1 整车坐标系 (2)1.2 整车设计状态 (2)三整车总体设计硬点 (3)3.1整车外部尺寸参数控制硬点 (3)3.2底盘系统布置主要控制硬点 (5)3.3人机工程布置设计硬点 (8)四结束语 (9)一概述整车的总布置设计过程是设计硬点（Hard Point）和设计控制规则逐步明确、不断确定的过程。

设计硬点是确定车身、底盘与零部件相互关系的基准点、线、面及控制结构的统称，主要分为安装装配硬点（简称ASH，包括尺寸与型式硬点）、运动硬点（简称MTH）、轮廓硬点及性能硬点等四类。

设计硬点的确定过程就是总布置设计逐步深化的过程，后续的设计工作必须以确定的设计硬点为基础展开。

但随着设计的深入和方案的修改完善，部分设计硬点还有进一步调整的可能。

所有硬点值都是在整车坐标系下的坐标值，长度值表示到小数点后一位，十分位为估计值（四舍五入）。

角度值表示到小数点后一位，十分位为估计值（四舍五入），用度分秒表示时书写到分。

长度单位未注明均为mm，角度单位未注明均为°。

所有未注明的安装硬点均指与车身配合面上车身孔的几何中心点的坐标，例如：配合圆孔的坐标指配合面车身圆孔圆心坐标，椭圆孔或长圆孔的坐标指配合面椭圆孔或长圆孔的几何中心点的坐标，方形孔的坐标指配合面对角线交点的坐标。

二整车设计基准1.1 整车坐标系电动乘用车设计过程中，整车总布置在设计软件三维环境下进行。

整车坐标系采用右手坐标系，它是总布置设计和详细设计中的基准线。

整车坐标系与设计软件中整车文件的绝对坐标系重合。

整车坐标系的定义如下：高度方向，取汽车车架中间平直段的上平面为Z轴零线，上正下负；宽度方向，取汽车的纵向对称中心线为Y轴零线，以汽车前进方向左负右正；长度方向，取通过设计载荷时汽车前轮中心的垂线为X轴零线，前负后正；整车坐标系原点即为三个坐标轴的交点。

整车总布置硬点分析

-427.5 427.5
45.4 45.4
855
总布置：
1
前减震器总成（2905-100）
1
5
2
2
4
3
6
3
5
6
4
序号
1 2 3 4 5 6
硬点名称
左前减振器安装孔中心（翻边、上表面）前右前减振器安装孔中心（翻边、上表面）前左前减振器安装孔中心（翻边、上表面）后左右前减振器安装孔中心（翻边、上表面）后右左前减振器安装孔中心（翻边、上表面）后右右前减振器安装孔中心（翻边、上表面）后左
-17.7
前悬架上支点 X：15.8；Y：±555.5；Z：596.4
后副车架前安装点 X：2553.3；Y：±469.9；Z：
142.8
后悬架后衬套中心点 X：2718.3；Y：±621.4；
Z：-28.3
后悬架上支点 X：2629.7；Y：±566；Z：
622.4
安装硬点
1
底盘部件,如悬架,副车架与车身的定位面,安装螺丝孔等是车身设计的基准和控制点。
重要底盘部件之间安装控制点，如转向器输入端，转向拉杆与转向节安装点
门锁,玻璃升降器等内饰件,车身附件与车身安装的点线面,是车身设计的基准和控制点。
空调和电器部件与车身安装的点线面
序号
设计硬点
发动机曲轴中心线
整车总布置硬点分析
1.汽车硬点定义
总布置设计过程中,为保证零部件之间的协调和装配关系,及造型风格要求所确定的控制点 (或坐标)、控制线、控制面及控制结构的总称, 俗称设计硬点,英美称为HARDPOINT。这是汽车零部件设计和选型，附件设计及车身设计的最重要的各项目组公共认可的尺度和设计原则。
