钣金展开长度及系数计算方式

ห้องสมุดไป่ตู้
二：钣金展开计算公式
如图2中钣金的展开长度 L=L1+L2+L3 L2=（π/2*R+Y*T）θ/90 其中π=3.1415，R为钣金内侧折弯半径，T为钣金厚度，θ为折弯角度（单位度）
图2：
三：常用材料Y因子和K因子数值 •材料：软黄铜、铜，Y因子：0.55，K因子：0.35。 •材料：硬黄铜、铜、软钢、铝，Y因子：0.64，K因子：0.41。 •材料：硬铜、青铜、冷轧钢、弹簧钢，Y因子：0.71，K因子：0.45。
钣金展开长度及系数计算方式
钣金的展开长度和钣金的厚度、折弯半径、折弯角度，以及钣金材料属性（通过Y和K因子来表示）有关系。
一：首先介绍Y因子和K因子
1. K因子为钣金内侧边到折弯中线距离和钣金厚度的比值，如图1中K因子的方程式：K=A/T。
图1：
2. Y因子是根据折弯中线相对于钣金厚度计算出来的比值，Y因子公式：Y=K*(π/2)。Proe 中Y因子默认为0.5。

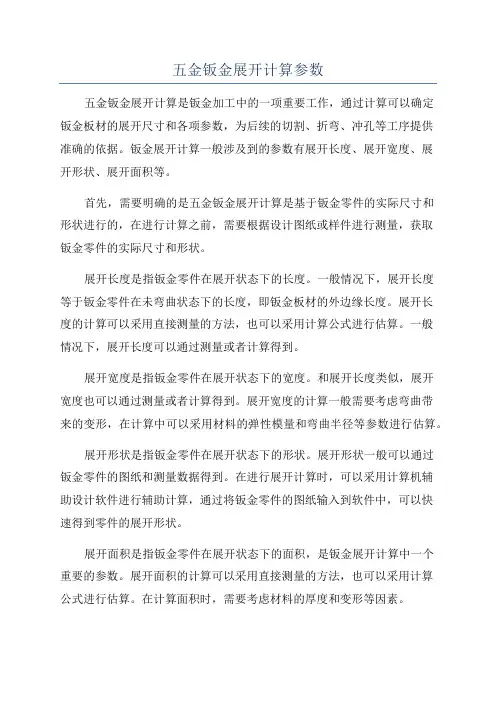

五金钣金展开计算参数

五金钣金展开计算参数五金钣金展开计算是钣金加工中的一项重要工作，通过计算可以确定钣金板材的展开尺寸和各项参数，为后续的切割、折弯、冲孔等工序提供准确的依据。

钣金展开计算一般涉及到的参数有展开长度、展开宽度、展开形状、展开面积等。

首先，需要明确的是五金钣金展开计算是基于钣金零件的实际尺寸和形状进行的，在进行计算之前，需要根据设计图纸或样件进行测量，获取钣金零件的实际尺寸和形状。

展开长度是指钣金零件在展开状态下的长度。

一般情况下，展开长度等于钣金零件在未弯曲状态下的长度，即钣金板材的外边缘长度。

展开长度的计算可以采用直接测量的方法，也可以采用计算公式进行估算。

一般情况下，展开长度可以通过测量或者计算得到。

展开宽度是指钣金零件在展开状态下的宽度。

和展开长度类似，展开宽度也可以通过测量或者计算得到。

展开宽度的计算一般需要考虑弯曲带来的变形，在计算中可以采用材料的弹性模量和弯曲半径等参数进行估算。

展开形状是指钣金零件在展开状态下的形状。

展开形状一般可以通过钣金零件的图纸和测量数据得到。

在进行展开计算时，可以采用计算机辅助设计软件进行辅助计算，通过将钣金零件的图纸输入到软件中，可以快速得到零件的展开形状。

展开面积是指钣金零件在展开状态下的面积，是钣金展开计算中一个重要的参数。

展开面积的计算可以采用直接测量的方法，也可以采用计算公式进行估算。

在计算面积时，需要考虑材料的厚度和变形等因素。

此外，在进行钣金展开计算时，还需要考虑材料的伸长率和弹性模量等参数。

伸长率是指在材料拉伸过程中，单位长度的拉伸量与初始长度之比。

弹性模量是指钣金材料在弹性变形范围内，单位应力下的应变。

综上所述，五金钣金展开计算是一项重要的工作，通过计算可以得到钣金零件的展开尺寸和各项参数，为后续的加工工序提供准确的依据。

在进行计算时，需要根据钣金零件的实际尺寸和形状，采用合适的方法进行计算，并考虑材料的性能参数，以保证计算结果的准确性。

(完整版)钣金件的展开计算---准确计算

精心整理钣金中的展开计算一、钣金的计算方法概论钣金零件的工程师和钣金材料的销售商为保证最终折弯成型后零件所期望的尺寸，会利用各种不同的算法来计算展开状态下备料的实际长度。

其中最常用的方法就是简单的“掐指规则”，即基于各自经验的算法。

通常这些规则要考虑到材料的类型与厚度，折弯的半径和角度，机床的类型和步进速度等等。

总结起来，如今被广泛采纳的较为流行的钣金折弯算法主要有两种，一种是基于折弯补偿的算法，另一种是基于折弯扣除的算法。

为了更好地理解在钣金设计的计算过程中的一些基本概念，先了解以下几点：1、折弯补偿和折弯扣除两种算法的定义，它们各自与实际钣金几何体的对应关系2、折弯扣除如何与折弯补偿相对应，采用折弯扣除算法的用户如何方便地将其数据转换到折弯补偿算法3、K 因子的定义，实际中如何利用K 因子，包括用于不同材料类型时K 因子值的适用范围二、折弯补偿法为更好地理解折弯补偿，请参照图 1 中表示的是在一个钣金零件中的单一折弯。

图2是该零件的展开状态。

折弯补偿算法将零件的展开长度(LT) 描述为零件展平后每段长度的和再加上展平的折弯区域的长度。

展平的折弯区域的长度则被表示为“折弯补偿”值(BA) 。

因此整个零件的长度就表示为方程(1)：LT=D1+D2+BA(1)折弯区域（图中表示为淡 *** 的区域）就是理论上在折弯过程中发生变形的区域。

简而言之，为确定展开零件的几何尺寸，让我们按以下步骤思考：1、将折弯区域从折弯零件上切割出来2、将剩余两段平坦部分平铺到一个桌子上3、计算出折弯区域在其展平后的长度4、将展平后的弯曲区域粘接到两段平坦部分之间，结果就是我们需要的展开后的零件图 15.K- 因子法K-因子是描述钣金折弯在广泛的几何形状参数情形下如何弯曲/展开的一个独立值。

也是一个用于计算在各种材料厚度、折弯半径 /折弯角度等广泛情形下的弯曲补偿 (BA) 的一个独立值。

图 4 和图 5 将用于帮助我们了解 K-因子的详细定义。

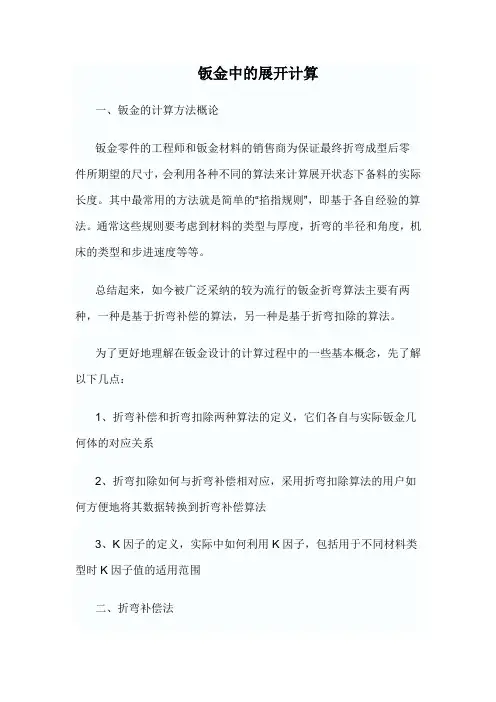

钣金件的展开计算准确计算

钣金中的展开计算一、钣金的计算方法概论钣金零件的工程师和钣金材料的销售商为保证最终折弯成型后零件所期望的尺寸，会利用各种不同的算法来计算展开状态下备料的实际长度。

其中最常用的方法就是简单的“掐指规则”，即基于各自经验的算法。

通常这些规则要考虑到材料的类型与厚度，折弯的半径和角度，机床的类型和步进速度等等。

总结起来，如今被广泛采纳的较为流行的钣金折弯算法主要有两种，一种是基于折弯补偿的算法，另一种是基于折弯扣除的算法。

为了更好地理解在钣金设计的计算过程中的一些基本概念，先了解以下几点：1、折弯补偿和折弯扣除两种算法的定义，它们各自与实际钣金几何体的对应关系2、折弯扣除如何与折弯补偿相对应，采用折弯扣除算法的用户如何方便地将其数据转换到折弯补偿算法3、K因子的定义，实际中如何利用K因子，包括用于不同材料类型时K因子值的适用范围二、折弯补偿法为更好地理解折弯补偿，请参照图1中表示的是在一个钣金零件中的单一折弯。

图2是该零件的展开状态。

折弯补偿算法将零件的展开长度(LT)描述为零件展平后每段长度的和再加上展平的折弯区域的长度。

展平的折弯区域的长度则被表示为“折弯补偿”值(BA)。

因此整个零件的长度就表示为方程(1)：LT = D1 + D2 + BA (1)折弯区域（图中表示为淡***的区域）就是理论上在折弯过程中发生变形的区域。

简而言之，为确定展开零件的几何尺寸，让我们按以下步骤思考：1、将折弯区域从折弯零件上切割出来2、将剩余两段平坦部分平铺到一个桌子上3、计算出折弯区域在其展平后的长度4、将展平后的弯曲区域粘接到两段平坦部分之间，结果就是我们需要的展开后的零件图15. K-因子法K-因子是描述钣金折弯在广泛的几何形状参数情形下如何弯曲/展开的一个独立值。

也是一个用于计算在各种材料厚度、折弯半径/折弯角度等广泛情形下的弯曲补偿(BA)的一个独立值。

图4和图5将用于帮助我们了解K-因子的详细定义。

我们可以肯定在钣金零件的材料厚度中存在着一个中性层或轴，钣金件位于弯曲区域中的中性层中的钣金材料既不伸展也不压缩，也就是在折弯区域中唯一不变形的地方。

钣金件的展开计算---准确计算

其中最常用的方法就是简单的―掐指规则‖，即基于各自经验的算法。

通常这些规则要考虑到材料的类型与厚度，折弯的半径和角度，机床的类型和步进速度等等。

总结起来，如今被广泛采纳的较为流行的钣金折弯算法主要有两种，一种是基于折弯补偿的算法，另一种是基于折弯扣除的算法。

为了更好地理解在钣金设计的计算过程中的一些基本概念，先了解以下几点：1、折弯补偿和折弯扣除两种算法的定义，它们各自与实际钣金几何体的对应关系2、折弯扣除如何与折弯补偿相对应，采用折弯扣除算法的用户如何方便地将其数据转换到折弯补偿算法3、K因子的定义，实际中如何利用K因子，包括用于不同材料类型时K因子值的适用范围二、折弯补偿法为更好地理解折弯补偿，请参照图1中表示的是在一个钣金零件中的单一折弯。

图2是该零件的展开状态。

折弯补偿算法将零件的展开长度(LT)描述为零件展平后每段长度的和再加上展平的折弯区域的长度。

展平的折弯区域的长度则被表示为―折弯补偿‖值(BA)。

因此整个零件的长度就表示为方程(1)：LT = D1 + D2 + BA (1)折弯区域（图中表示为淡***的区域）就是理论上在折弯过程中发生变形的区域。

简而言之，为确定展开零件的几何尺寸，让我们按以下步骤思考：1、将折弯区域从折弯零件上切割出来2、将剩余两段平坦部分平铺到一个桌子上3、计算出折弯区域在其展平后的长度4、将展平后的弯曲区域粘接到两段平坦部分之间，结果就是我们需要的展开后的零件图15. K-因子法K-因子是描述钣金折弯在广泛的几何形状参数情形下如何弯曲/展开的一个独立值。

也是一个用于计算在各种材料厚度、折弯半径/折弯角度等广泛情形下的弯曲补偿(BA)的一个独立值。

图4和图5将用于帮助我们了解K-因子的详细定义。

钣金加工计算公式

钣金加工计算公式钣金加工是一种常见的金属加工技术，用于将金属板材加工成所需形状的工艺。

在进行钣金加工时，我们需要考虑一些基本的计算公式，以确保加工质量和精度。

下面是钣金加工中常用的一些计算公式：1.板材展开长度计算公式：展开长度=(外周长+冗余值)/压延系数其中，外周长指的是材料未加工前的周长，冗余值一般选取材料厚度的1-2倍，压延系数是指未加工前材料与加工后展开形状之间的长度比例。

2.弯曲件折弯长度计算公式：折弯长度=弯曲半径*弯曲角度*(π/180)弯曲半径是指折弯件曲面的半径，弯曲角度是指折弯件的弯曲角度。

3.压铆螺栓强度计算公式：F=P*n其中，F代表螺栓预紧力，P代表螺栓所受的拉力，n代表螺栓数量。

4.膨胀螺栓强度计算公式：F=A*σ其中，F代表螺栓所受的拉力，A代表螺栓横截面积，σ代表应力。

5.拉伸区域面积计算公式：A=b*t其中，A代表拉伸区域的面积，b代表宽度，t代表厚度。

6.承载能力计算公式：P=(0.6*σ*A)/γ其中，P代表承载能力，σ代表应力，A代表横截面积，γ代表安全系数。

7.拉伸量计算公式：δ=(F*L)/(E*A)其中，δ代表拉伸量，F代表受力，L代表长度，E代表弹性模量，A 代表横截面积。

8.扭矩计算公式：T=k*F*r其中，T代表扭矩，k代表比例系数，F代表力，r代表力臂。

以上仅为钣金加工中一些常见的计算公式，具体的计算公式还会受到材料性质、工艺要求和实际应用等因素的影响。

在实际应用中，我们需要根据具体情况进行选择和调整，以确保加工质量和安全性。

(完整版)钣金展开计算公式

钣金展开计算公式
90°折弯：
折弯补偿法：按内尺寸计算：L1+L2+L3+……+Ln+0.4T×n（n为折弯次数）折弯扣除法：按外尺寸计算：L1+L2+L3+……+Ln-1.6T×n（n折弯次数）
非90°折弯：
按内尺寸计算：L1+L2+L3+……Ln+0.4T×（θ/90°）×n(n折弯次数，θ为折弯的角度=180°-零件的角度）
注：非90°折弯只能按照内尺寸计算
卷圆：
按内尺寸计算：L+2π（r+0.4T）*θ/360; 其中卷圆部分的圆弧长度可以直接在CAD里面测量标注出来。

（θ为卷圆的角度）
压死边：
折弯补偿法：按内尺寸计算：L1+L2+L3+……+Ln+1.6T×n（n为折弯次数）折弯扣除法：按外尺寸计算：L1+L2+L3+……+Ln -0.4T×n（n为折弯次数）段差：
直边段差(H≤3.5T)
折弯补偿法：按内尺寸计算：L1+L2+H（H为段差高度）
折弯扣除法：按外尺寸计算：L1+L2+H-2T（H为段差高度）
斜边段差(H≤3.5T)
折弯补偿法：按内尺寸计算：L1+L2+l+T（l为段差对齐标注的高度）
注：非90°折弯只能按照内尺寸计算
当H＞3.5T时，按正常的一正一反两道折弯工序计算，不视为段差。

五金钣金展开计算参数

五金钣金展开计算参数 Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-199981.目的：为完善作业标准，制订本文件。

2.范围：适用于本公司设计部门之作业。

3.职责：针对设计计算展开统一计算参数。

4.内容：展开计算原理板料在弯曲过程中外层受到拉应力，内层受到压应力，从拉到压之间有一既不受拉力又不受压力的过渡层—中性层，中性层在弯曲过程中的长度和弯曲前一样，保持不变，所以中性层是计算弯曲件展开长度的基准。

中性层位置与变形程度有关，当弯曲半径较大，折弯角度较小时，变形程度较小，中性层位置靠近板料厚度的中心处，当弯曲关径弯小，折弯角度增大时，变形程度随之增大，中性层位置逐渐向弯曲中收的内侧移动，中性层到板料内侧的距离用λ表示.展开的基本公式：展开长度=料内+料内+补偿量4.1中性层系数注明：K1适用于有顶底的V形或U形弯曲,K2适用于无顶底的V形弯曲.但通常我们习惯取K2值。

4.2压弯90度角的修正系数a值注明：此数据可单独用于90度角的折弯修正，也可与中性层系数互相检查核对。

4.3其余图形展开计算方法：4.4当折弯角度为90度，r=0（俗称“90度清角”）时，各材料厚度对应的经验值：r/t≦时，均可按90度清角计算展开长度.展开注意事项为了防止产品展开过程中的失误,造成下料模的多次修改, 特制定下料模的制作方式.(1). 凡对一些展开存在不确定因素的产品, 例如, 有拉伸性质的展开, 多次折弯, Z折,有拉料现象等产品的下料模, 经工程分析有必要先试模的, 其制作方式如下:A.下料模的模板先不完全加工完毕,先完成机加及热处理部分,线割部分暂缓加工.B.成型模先做, 试模时先镭射(按下料模展开尺寸)试模, 产品先做实测, 不合格时修正展开尺寸再镭射,一直修到合格为止, 合格样品送客户先承认.C. 样品经客户承认后, 按修正展开尺寸整理下料模, 进行下料模的线割加工.(2). 对展开较直观的, 可基本控制的产品, 一般只要经俩人展开核对无误,下料模可按正常方式加工。

(完整版)钣金展开计算

关于钣金中的展开计算4.1 R=0,折彎角θ=90°(T<1.2,不含1.2mm)L=(A-T)+(B-T)+K=A+B-2T+0.4T上式中取:λ=T/4K=λ*/2=T/4*π/2=0.4T4.2 R=0, θ=90°(T≧1.2,含1.2mm)L=(A-T)+(B-T)+K=A+B-2T+0.5T上式中取:λ=T/3K=λ*π/2=T/3*π/2=0.5T4.3 R≠0θ=90°L=(A-T-R)+(B-T-R)+(R+λ)*π/2當R ≧5T時λ=T/21T≦R <5T λ=T/30 < R <T λ=T/4(實際展開時除使用尺寸計算方法外,也可在確定中性層位置後,通過偏移再實際測量長度的方法.以下相同)4.4 R=0 θ≠90°λ=T/3L=[A-T*tan(a/2)]+[B-T*tan(a/2)]+T/3*a(a單位為rad,以下相同)4.5 R≠0θ≠90°L=[A-(T+R)* tan(a/2)]+[B-(T+R)*tan(a/2)]+(R+λ)*a當R ≧5T時λ=T/21T≦R <5T λ=T/30 < R <T λ=T/44.6 Z折1.計算方法請示上級,以下幾點原則僅供參考: (1)當C≧5時,一般分兩次成型,按兩個90°折彎計算.(要考慮到折彎沖子的強度)L=A-T+C+B+2K(2)當3T<C<5時<一次成型>:L=A-T+C+B+K(3)當C≦3T時<一次成型>:L=A-T+C+B+K/24.7 Z折2.C≦3T時<一次成型>:L=A-T+C+B+D+K4.8 抽芽抽芽孔尺寸計算原理為體積不變原理,即抽孔前后材料體積不變;ABCD四邊形面積=GFEA所圍成的面積.一般抽孔高度不深取H=3P(P為螺紋距離),R=EF見圖∵T*AB=(H -EF)*EF+π*(EF)2/4∴AB={H*EF+(π/4-1)*EF2}/T∴預沖孔孔徑=D – 2ABT≧0.8時,取EF=60%T.在料厚T<0.8時,EF的取值請示上級.4.9 方形抽孔方形抽孔,當抽孔高度較高時(H>Hmax),直邊部展開與彎曲一致, 圓角處展開按保留抽高為H=Hmax的大小套彎曲公式展開,連接處用45度線及圓角均勻過渡, 當抽孔高度不高時(H≦Hmax)直邊部展開與彎曲一致,圓角處展開保留與直邊一樣的偏移值.以下Hmax取值原則供參考.當R≧4MM時:材料厚度T=1.2~1.4取Hmax =4T材料厚度T=0.8~1.0取Hmax =5T材料厚度T=0.7~0.8取Hmax =6T材料厚度T≦0.6取Hmax =8T當R<4MM時,請示上級.4.10壓縮抽形1 (Rd≦1.5T)原則:直邊部分按彎曲展開,圓角部分按拉伸展開,然后用三點切圓(PA-P-PB)的方式作一段與兩直邊和直徑為D的圓相切的圓弧.當Rd≦1.5T時,求D值計算公式如下:D/2=[(r+T/3)2+2(r+T/3)*(h+T/3)]1/24.11壓縮抽形2 (Rd>1.5T)原則:直邊部分按彎曲展開,圓角部分按拉伸展開,然后用三點切圓(PA-P-PB)的方式作一段與兩直邊和直徑為D的圓相切的圓弧.當Rd>1.5T時:l按相應折彎公式計算.D/2={(r+T/3)2+2(r+T/3)*(h+T/3)-0.86*(Rd-2T/3)*[(r+T/3)+0.16*(Rd-2T/3)]}1/24.12捲圓壓平圖(a): 展開長度L=A+B-0.4T圖(b): 壓線位置尺寸A-0.2T圖(c): 90°折彎處尺寸為A+0.2T圖(d): 捲圓壓平後的產品形狀4.13側沖壓平圖(a): 展開長度L=A+B-0.4T圖(b): 壓線位置尺寸A-0.2T圖(c): 90°折彎處尺寸為A+1.0T圖(d): 側沖壓平後的產品形狀4.14 綜合計算如圖:L=料內+料內+補償量=A+B+C+D+中性層弧長(AA+BB+CC)(中性層弧長均按“中性層到板料內側距離λ=T/3”來計算)備註:a標注公差的尺寸設計值:取上下極限尺寸的中間值作為設計標准值.b孔徑設計值:一般圓孔直徑小數點取一位(以配合沖頭加工方便性),例:3.81取3.9.有特殊公差時除外,例:Φ3.80+0.050取Φ3.84.c 產品圖中未作特別標注的圓角,一般按R=0展開.附件一:常見抽牙孔孔徑一覽表料厚0.6 0.8 1.0 1.2類型M3 3.5 3.7 4.0 4.2M3.5 3.9 4.2 4.4 4.7M4 4.4 4.6 4.9 5.1#6-32 3.8 4.1 4.3 4.6附件二:常見預沖孔孔徑一覽表料厚0.6 0.8 1.0 1.2在R≠0，θ=90°时；的折弯系数列表：（单位：mm）注意：折弯系数不是绝对的，各加工工厂的钣金工艺工程师会根据所用GB材料以及加工机器而略有微弱变化。

钣金展开计算方法

1.8
#6-32
1.2
1.5
1.5(1.8)
1.8
说明:
1以上攻牙形式均为无屑式.
2抽牙高度:一般均取H=3P,P为螺纹距离(牙距).
3.径:M3 Φ2.75 M3.50 Φ3.20 M 4 Φ3.65 ＃ 6-32 Φ3.10
在R≠0， θ=90°时；的折弯系数列表：（单位：mm）
板材↓/板厚→
0.8
以下Hmax取值原则供参考.
当R≧4MM时:
材料厚度T=1.2~1.4取Hmax =4T
材料厚度T=0.8~1.0取Hmax =5T
材料厚度T=0.7~0.8取Hmax =6T
材料厚度T≦0.6取Hmax =8T
当R<4MM时,请示上级.
10压缩抽形1 (Rd≦1.5T)
原则:直边部分按弯曲展开,圆角部分按拉伸展开,然后用三点切圆(PA-P-PB)的方式作一段与两直边和直径为D的圆相切的圆弧.
4 R=0 θ≠90°
λ=T/3
L=[A-T*tan(a/2)]+[B
-T*tan(a/2)]+T/3*a
(a单位为rad,以下相同)
5 R≠0 θ≠90°
L=[A-(T+R)* tan(a/2)]+[B
-(T+R)*tan(a/2)]+(R+λ)*a
当R ≧5T时 λ=T/2
1T≦ R <5T λ=T/3
=A+B-2T+0.5T
上式中取:λ=T/3
K=λ*π/2
=T/3*π/2
=0.5T
3 R≠0 θ=90°
L=(A-T-R)+(B-T-R)+(R+λ)*π/2

钣金展开计算方法

要考
. 见图
的大
来
备注:
a标注公差的尺寸设计值:取上下极限尺寸的中间值作为设计标准值.
b孔径设计值:一般圆孔直径小数点取一位(以配合冲头加工方便性),例:3.81取3.9.有特殊公差时除外,例:Φ3.80+0.050取Φ3.84.
c 产品图中未作特别标注的圆角,一般按R=0展开.
附件一:常见抽牙孔孔径一览表
注意：折弯系数不是绝对的，各加工工厂的钣金工艺工程师会根据所用GB材料以及加工机
注意：折弯系数不是绝对的，各加工工厂的钣金工艺工程师会根据所用GB材料以及加工机器而略有微弱变化。

钣金折弯展开料尺寸的计算

01序言钣金工艺通常用于厚度6mm以下的金属板材加工。

要想折出尺寸精度较高的钣金件，展开料尺寸的计算至关重要。

最常用的钣金折弯都是90°折弯，折弯内角半径通常等于板厚。

02展开料尺寸的第一种计算方法展开料尺寸的第一种计算公式为：展开料尺寸＝折弯件的各边外形尺寸和－1.645×板厚×折弯个数。

其中，1.645是折弯系数。

其适用于6mm以下金属板90°折弯展开料尺寸计算（折弯内角半径等于板厚）。

我们在实际生产中曾多次验证过这个计算公式，使用不同的板材，折出来的零件尺寸公差都在零点几毫米以内，基本满足需求。

03展开料尺寸的第二种计算方法展开料尺寸的第二种计算公式为：展开料尺寸＝折弯件各边内尺寸相加＋Q ×折弯个数。

其中，Q 为另一种折弯系数。

不同厚度板材的Q 值不同（见表1）。

当T ＜1mm时，Q 忽略不计。

表1 板厚T 和折弯系数Q对照表第二种计算方法同样能计算6mm以下金属板90°折弯展开料尺寸（折弯内角半径等于板厚）。

04计算实例用两种方法计算图1所示同一折弯件的展开料尺寸，计算过程如下。

（1）方法一展开料尺寸＝20＋20－1.645×3×1＝40－4.935＝35.065（mm）。

（2）方法二展开料尺寸＝17＋17＋1×1＝35（mm）。

计算结果基本一样。

两种方法都可以用来快速计算90°折弯，并广泛应用于生产实践中。

图1 折弯件尺寸05运用三维软件模拟计算与分析为什么用这些方法能够算出展开料尺寸？是否能够更精确地计算出不同材料的展开料尺寸？我们知道，金属板材在折弯过程中，折弯角都要发生塑性变形，折弯的外圆角是拉伸，内圆角是挤压，这就使得在板材厚度方向上存在一个层，其在折弯过程中既不挤压，也不拉伸，折弯后的尺寸和展开尺寸一样，这一层叫做中性层。

在折弯金属板材的厚度方向剖出一个截面，截面内一条长度不变的线就叫折弯中线，如图2所示。

钣金展开计算方法

飯金展开计算方法飯金展开计算方法计算方法展开的基本公式：展开长度二料内+料内+补偿量(d 单位为rad,以下相同)5RHO?0 H90°L= [A- (T+R) * tan(a/2)] + [B-(T+R)*tan(a/2)]+(R+ 入)*a当RM5T时入二T/21TWR <5T X =T/30 < R<t X =t 4<=，，/，p二入二t〉6Z折 1.计算方法请示上级，以下儿点原则仅供参考：(1)当CM5时，一般分两次成型,按两个90°折弯计算.(要考虑到折弯冲子的强度)L=A-T+C+B+2K⑵当3T<c<5时:</c<5时tA-T+C+B+K⑶当CW3T时〈一次成型〉：L=A-T+C+B+K/2 7?Z 折 2.CW3T时〈一次成型〉：tA-T+C+B+D+K8?抽芽抽芽孔尺寸计算原理为体积不变原理，即抽孔前后材料体积不变;ABCD四边形面积二GFEA所围成的面积.一般抽孔高度不深取H二3P(P为螺纹距离)，R二EF见图I ?T*AB= (H -EF) *EF+ Ji * (EF) 2/4・•・?AB= {H*EF+ ( n /4-1) *EF2}/T・・・预冲孔孔径=D-2ABTM 时，取EF二60%T.在料厚T〈时,EF的取值请示上级. 9?方形抽孔备注：d标注公差的尺寸设计值:取上下极限尺寸的中间值作为设计标准值.b孔径设计值:一般圆孔直径小数点取一位(以配合冲头加工方便性)，例:取.有特殊公差时除外，例：①+取①.C?产品图中未作特别标注的圆角，一般按R二0展开.附件一:常见抽牙孔孔径一览表说明：1以上攻牙形式均为无屑式.2抽牙高度:一般均取H二3P, P为螺纹距离（牙距）•3.内径:M3?①① M40 #6-320在RHO, 0=90°时；的折弯系数列表：（单位：mm）注意：折弯系数不是绝对的，各加工工厂的板金工艺工程师会根据所用GB材料以及加工机器而略有微弱变化。

钣金展开计算方法

T≧0.8时,取EF=60%T.
在料厚T<0.8时,EF的取值请示上级.
9方形抽孔
方形抽孔,当抽孔高度较高时(H>Hmax),直边部展开与弯曲一致,圆角处展开按保留抽高为H=Hmax的大小套弯曲公式展开,连接处用45度线及圆角均匀过渡,当抽孔高度不高时(H≦Hmax)直边部展开与弯曲一致,圆角处展开保留与直边一样的偏移值.
13侧冲压平
图(a):展开长度
L=A+B-0.4T
图(b):压线位置尺寸A-0.2T
图(c): 90°折弯处尺寸为A+1.0T
图(d):侧冲压平后的产品形状
14综合计算如图:
L=料内+料内+补偿量
=A+B+C+D
+中性层弧长(AA+BB+CC)
(中性层弧长均按“中性层到板料内侧距离λ=T/3”来计算)
钣金展开计算方法
计算方法
展开的基本公式:
展开长度=料内+料内+补偿量
1 R=0,折弯角θ=90°(T<1.2,不含1.2mm)
L=(A-T)+(B-T)+K
=A+B-2T+0.4T
上式中取:λ=T/4
K=λ*π/2
=T/4*π/2
=0.4T
2 R=0,θ=90°(T≧1.2,含1.2mm)
L=(A-T)+(B-T)+K
0.8
1.0
1.2
M3
3.5
3.7
4.0
4.2
M3.5
3.9
4.2
4.4
4.7
M4
4.4
4.6
4.9

钣金展开计算方法

0.8
1.0
1.2
1.5
2.0
2.5
3.0
4.0
冷板
1.5
1.8
2.1
2.5
3.2
4.0
4.7
6.2
铝板
—
1.5
1.9
2.3
3.1
3.8
4.4
6.1
注意：折弯系数不是绝对的，各加工工厂的钣金工艺工程师会根据所用GB材料以及加工机器而略有微弱变化。
在R≠0， θ=90°时；的折弯系数列表：（单位：mm）
1.8
#6-32
1.2
1.5
1.5(1.8)
1.8
说明:
1以上攻牙形式均为无屑式.
2抽牙高度:一般均取H=3P,P为螺纹距离(牙距).
3.内径:M3 Φ2.75 M3.50 Φ3.20 M 4 Φ3.65 ＃ 6-32 Φ3.10
在R≠0， θ=90°时；的折弯系数列表：（单位：mm）
板材↓/板厚→
钣金展开计算方法
计算方法
展开的基本公式:
展开长度=料内+料内+补偿量
1 R=0,折弯角θ=90°(T<1.2,不含1.2mm)
L=(A-T)+(B-T)+K
=A+B-2T+0.4T
上式中取:λ=T/4
K=λ*π/2
=T/4*π/2
=0.4T
2 R=0, θ=90° (T≧1.2,含1.2mm)
L=(A-T)+(B-T)+K
板材↓/板厚→
0.8
1.0
1.2
1.5
2.0
2.5
3.0
4.0
冷板
1.5

钣金展开计算公式讲解

钣金展开计算公式讲解钣金加工是一种常见的金属加工方式，它可以将金属板料通过弯曲、切割、焊接等方式加工成各种形状的零件。

在钣金加工过程中，展开计算是一个非常重要的环节，它能够帮助工程师准确地计算出金属板料在加工前的展开尺寸，从而为后续的加工工艺提供准确的参数。

钣金展开计算公式是根据钣金零件的形状和尺寸来确定的，下面我们将分别介绍一些常见的钣金展开计算公式及其应用。

1. 简单直线展开计算公式。

对于一些简单的直线形状的钣金零件，其展开计算可以通过以下公式来进行：展开长度 = 原始长度 + 弯曲长度增量。

其中，原始长度是指钣金零件在未加工前的长度，而弯曲长度增量则是根据材料的弹性模量和弯曲角度来确定的。

这个公式适用于一些简单的直线形状的零件，比如长方形、正方形等。

2. 圆弧形展开计算公式。

对于一些圆弧形状的钣金零件，其展开计算可以通过以下公式来进行：展开长度 = 弧长×弯曲长度增量。

其中，弧长是指圆弧的长度，而弯曲长度增量则是根据材料的弹性模量和弯曲角度来确定的。

这个公式适用于一些圆弧形状的零件，比如弯曲的管道、圆形的罩体等。

3. 不规则形状展开计算公式。

对于一些不规则形状的钣金零件，其展开计算就比较复杂了，需要通过数学方法来进行计算。

一般来说，可以通过将不规则形状分割成若干个简单的直线和圆弧形状，然后分别计算它们的展开长度，最后将它们相加得到整个零件的展开长度。

除了以上介绍的展开计算公式外，还有一些特殊形状的钣金零件可能需要使用其他的展开计算方法，比如通过软件模拟、数值计算等方法来进行计算。

总的来说，展开计算公式是根据钣金零件的形状和尺寸来确定的，需要根据具体情况进行选择和应用。

在实际的钣金加工过程中，展开计算公式的准确性对于加工质量和效率都有着非常重要的影响。

一方面，准确的展开计算可以帮助工程师确定加工前的材料尺寸，从而避免浪费和误差；另一方面，准确的展开计算也可以为后续的弯曲、切割等加工工艺提供准确的参数，从而保证零件的精度和质量。

铆工钣金展开下料计算公式

铆工钣金展开下料计算公式钣金加工是一种常见的金属加工工艺，它广泛应用于制造业的各个领域。

在钣金加工中，展开下料计算是非常重要的一环，它直接影响到加工的精度和效率。

本文将介绍铆工钣金展开下料计算公式及其应用。

1. 钣金展开下料计算公式。

在钣金加工中，展开下料计算是指根据零件的三维图纸，计算出展开后的平面尺寸，以便进行下料和加工。

展开下料计算的公式一般包括以下几个方面：1）展开长度计算：展开长度=（外圆周+内圆周）/2。

其中，外圆周和内圆周分别是零件的外圆周和内圆周的长度。

2）展开宽度计算：展开宽度=Π×直径。

3）展开面积计算：展开面积=长度×宽度。

2. 钣金展开下料计算的应用。

展开下料计算是钣金加工中非常重要的一环，它直接关系到零件的加工精度和成本。

正确的展开下料计算可以减少浪费，提高材料利用率，降低加工成本。

因此，展开下料计算的应用非常广泛。

1）在钣金加工中，展开下料计算可以应用于各种零件的加工。

无论是简单的平面零件还是复杂的曲面零件，都需要进行展开下料计算，以便进行下料和折弯加工。

2）展开下料计算还可以应用于钣金模具的设计和制造。

在模具设计中，需要根据零件的展开尺寸来确定模具的结构和尺寸，以确保零件的加工精度和质量。

3）在钣金加工中，展开下料计算还可以应用于零件的装配和焊接。

通过展开下料计算，可以准确计算出零件的平面尺寸，以便进行装配和焊接。

3. 展开下料计算的注意事项。

在进行展开下料计算时，需要注意以下几个方面：1）准确测量零件的尺寸。

展开下料计算的准确性直接关系到零件的加工精度，因此在进行展开下料计算时，需要准确测量零件的尺寸，并考虑到材料的厚度和弹性变形。

2）考虑到材料的弹性变形。

在进行展开下料计算时，需要考虑到材料的弹性变形，以确保展开后的尺寸与实际加工尺寸一致。

3）选择合适的下料方式。

在进行展开下料计算时，需要根据零件的形状和加工要求，选择合适的下料方式，以确保加工精度和效率。
