管道连接方式汇总ppt课件
合集下载
管道安装 ppt课件
2020/11/13
22
热弯管（图）
2020/11/13
23
冷弯（手动液压弯管机）
1）计算弯曲弧长，并在管子上作好记号。 2）将两个导向块支顶在管子作了记号的地方。 3）用手连续摇动手动压杆，工作活塞顶着管型模
具移动。注意弯制后的回弹，回弹角度一般为3－ 5度。 4）检查：弯曲弧形与弯曲半径符合图纸要求，检 查弯曲部分的外侧壁厚，当弯管批量多时，要抽 样据管检查。
常用的弯制工具有：手动弯管机、电动弯管机、 弯管平台、可控硅中频弯管机。
2020/11/13
24
2020/11/13
25
手动弯管机
2020/11/13
26
校管
1）冷校：加压方法，压凸出方向。 2）局部加热法：用火焊烤把对弯曲部
位凸出侧进行局部加热。 3）整体加热法：对弯曲部位整周加热
计算弯曲弧长
弯曲弧长L=∏Ra/180 R—弯曲半径 a—弯曲角度
2020/11/13
21
热弯管
灌沙 ：将空心变形改变为实心变形。
管子加热 ：常用地炉，也可用焊炬、喷灯 等。
弯管 ：弯管平台上进行。
除砂：振动、绞洗、喷砂工具。
检查：弯曲弧形与弯曲半径符合图纸要求， 检查弯曲部分的外侧壁厚，当弯管批量多 时，要抽样锯管检查。
2020/11/13
16
管子弯曲半径的确定
影响椭园度的因素主要有：弯曲角度、弯曲半径、 直径、壁厚等。而其中弯曲角度、直径、壁厚等 是由设计确定的，所以弯曲半径就成为影响椭园 度的主要因素了。
弯曲半径的确定：采取以管子最外层壁厚的减薄 量不超过原管壁的15%和椭园度不超过允许值。
最小弯曲半径一般规定：冷弯为4倍管径。热弯为 3.5倍管径。用弯管机冷弯时为约2倍管径。
管道连接方式汇总PPT课件
2021
1
管道法兰连接 (需要拆卸、与设备阀门等连 接）
2021
2
法兰连接
2021
3
管道焊接
2021
4
管道焊接
2021
5
管道焊接
2021
6
管道承插口连接
2021
7
排水塑料管道承插
2021
8
排水塑料管道承插
2021
9
排水塑料管道承插
2021
10
排水塑料管道承插
2021
11
铸铁管 与套管连接
管道丝扣连接镀锌钢管衬塑镀锌钢管分内外螺纹管道法兰连接需要拆卸与设备阀门等连排水塑料管道承插10排水塑料管道承插11铸铁管与套管连接121314柔性连接套管15钢性连接套管承插16铸铁管柔性连接17铸铁管与upvc管混装18铸铁管与upvc管混装19管道粘接连接
管道连接方式汇总
1 管道丝扣连接(镀锌钢管、衬塑镀锌钢管)分 内外螺纹
2021
12
2021
13
2021
14
柔性连接套管
2021
15
钢性连接套管承插
2021
16
铸铁管柔性连接
2021
17
铸铁管与U-PVC管混装
2021
18
铸铁管 与U-PVC管混装
2021
19
管道粘接连接:（UPVC管、ABS管）用胶 水
2021
20
管道粘接操作步骤 1 使用清洁剂、预粘剂去除管道表面的油污 并使管道表面充分软化。
2021
37
2021
38
柔性卡箍连接 挠性（柔性）接头允许管道有部分轴向位移和转角， 使管路呈柔性状态，而刚性的不可以。
给水管材管件及管道连接共44页PPT
给水管材管件及管道连接
46、法律有权打破平静。——马·格林 47、在一千磅法律里，没有一盎司仁 爱。— —英国
48、法律一多，公正就少。——托·富 勒 49、犯罪总是以惩罚相补偿；只有处 罚才能 使犯罪 得到偿 还。— —达雷 尔
50、弱者比强者更能得到法律的保护 。—— 威·厄尔
56、书不仅是生活，而且是现在、过 去和未 来文化 生活的 源泉。 ——库 法耶夫 57、生命不可能有两次，但许多人连一 次也不 善于度 过。— —吕凯 特 58、问渠哪得清如许，为有源头活水来 。—— 朱熹 59、我的努力求学没有得到别的好处， 只不过 是愈来 愈发觉 自己的 无知。 ——笛 卡儿
拉
60、生活的道Biblioteka 一旦选定，就要勇敢地 走到底 ，决不 回头。 ——左
46、法律有权打破平静。——马·格林 47、在一千磅法律里，没有一盎司仁 爱。— —英国
48、法律一多，公正就少。——托·富 勒 49、犯罪总是以惩罚相补偿；只有处 罚才能 使犯罪 得到偿 还。— —达雷 尔
50、弱者比强者更能得到法律的保护 。—— 威·厄尔
56、书不仅是生活，而且是现在、过 去和未 来文化 生活的 源泉。 ——库 法耶夫 57、生命不可能有两次，但许多人连一 次也不 善于度 过。— —吕凯 特 58、问渠哪得清如许，为有源头活水来 。—— 朱熹 59、我的努力求学没有得到别的好处， 只不过 是愈来 愈发觉 自己的 无知。 ——笛 卡儿
拉
60、生活的道Biblioteka 一旦选定，就要勇敢地 走到底 ，决不 回头。 ——左
管道设计与布置PPT课件
紧急处置措施
在事故发生时，采取紧急处置措施，如关闭阀门、启动备用设备等。
事故原因分析
事后对事故原因进行分析，总结经验教训，避免类似事故再次发生。
06 案例分析与实践
实际工程案例介绍
01
02
03
04
案例名称
某化工厂管道设计与布置
工程背景
某化工厂需要新建一套管道系 统，以连接各生产车间和储罐
区
工程规模
问题3
施工难度大，工期紧张
解决方案
制定详细的施工计划，合理安排人 力和资源，采用预制管道段的拼装 施工方法，提高施工效率
从案例中学到的经验教训
经验教训1
前期规划与设计阶段需充分考虑各种因素，避免后期改动
经验教训2
重视管道材料的选择与防腐处理，确保管道长期稳定运行
经验教训3
合理安排施工计划，加强施工现场管理，确保工程质量和进度
非金属管道
如塑料管、玻璃钢管等，具有轻便、耐腐蚀、不易结垢等优点，但 强度较低，需根据具体用途选择。
复合管道
由两种或多种材料组成，兼具各种材料的优点，如不锈钢复合管、 钢塑复合管等。
管道材料的选择依据
流体特性
01
根据流体性质，如温度、压力、腐蚀性等选择适合的管道材料。
使用环境
02
考虑管道所处的环境，如室内、室外、埋地、架空等，对管道
确定管道支撑
根据管道长度、重量和跨 度，设计合理的管道支撑， 以确保管道的稳定性和安 全性。
管道布局
优化管道走向
在满足工艺要求和安全要求的前 提下，优化管道的走向，以减少
投资和运行成本。
确定管道坡度
根据工艺体流动顺 畅。
考虑维修空间
在管道布置时，考虑未来的维修和 更换空间，以方便后期维护和管理。
在事故发生时，采取紧急处置措施，如关闭阀门、启动备用设备等。
事故原因分析
事后对事故原因进行分析，总结经验教训，避免类似事故再次发生。
06 案例分析与实践
实际工程案例介绍
01
02
03
04
案例名称
某化工厂管道设计与布置
工程背景
某化工厂需要新建一套管道系 统，以连接各生产车间和储罐
区
工程规模
问题3
施工难度大，工期紧张
解决方案
制定详细的施工计划，合理安排人 力和资源，采用预制管道段的拼装 施工方法，提高施工效率
从案例中学到的经验教训
经验教训1
前期规划与设计阶段需充分考虑各种因素，避免后期改动
经验教训2
重视管道材料的选择与防腐处理，确保管道长期稳定运行
经验教训3
合理安排施工计划，加强施工现场管理，确保工程质量和进度
非金属管道
如塑料管、玻璃钢管等，具有轻便、耐腐蚀、不易结垢等优点，但 强度较低，需根据具体用途选择。
复合管道
由两种或多种材料组成，兼具各种材料的优点，如不锈钢复合管、 钢塑复合管等。
管道材料的选择依据
流体特性
01
根据流体性质，如温度、压力、腐蚀性等选择适合的管道材料。
使用环境
02
考虑管道所处的环境，如室内、室外、埋地、架空等，对管道
确定管道支撑
根据管道长度、重量和跨 度，设计合理的管道支撑， 以确保管道的稳定性和安 全性。
管道布局
优化管道走向
在满足工艺要求和安全要求的前 提下，优化管道的走向，以减少
投资和运行成本。
确定管道坡度
根据工艺体流动顺 畅。
考虑维修空间
在管道布置时，考虑未来的维修和 更换空间，以方便后期维护和管理。

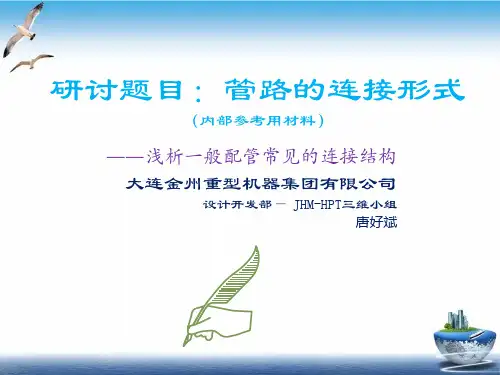

浅析管路的几种连接方式PPT课件(模板)
没有打坡口的问题； 没有对口错边的问题； 承插口有一定的补强作用； ★承插焊的缺点： 焊接后应力状况不好，易发生未焊透现象； 对清洁度要求较高的介质，管端部分由于密封在内部，易残留渣子； 管系内部留有缝隙，缝隙腐蚀敏感介质的管道体系及洁净要求很高的管 道体系不宜用承插焊，对钝化处理过的不锈钢，尤其注意； 对于有RT要求的管道，承插焊形成的角焊缝无法实现；
★连接管道的管螺纹有圆锥形管螺纹和圆柱形管螺纹。现场用绞板和套丝机加工 的螺纹都是圆锥形管螺纹，某些管配件的螺纹如通牙的管接头和一般阀门的内 螺纹则是圆柱形管螺纹。
1.1螺纹的介绍
★螺纹的优点：结构简单、性能可靠、拆装方便、便于制造。 ★螺纹的分类：按用途可分为紧固螺纹、传动螺纹、管螺纹、专用螺纹。 ★管螺纹可分为三大类：
★螺纹连接适用范围如下（参考）： 给水管道：工作压力不超过 1.6MPa，最大公称通径 150mm； 热水管道：工作压力不超过 1.6MPa，最大公称通径 150mm，温度不超100℃； 饱和蒸汽管道：工作压力不超过 0.2MPa，最大公称通径 50mm； 煤气管道：工作压力不超过 0.05MPa，最大公称通径 10mm； 压缩空气管道：工作压力不超过 0.6MPa，最大公称通径 50mm； 氧气管道：工作压力不超过 0.66MPa，最大公称通径 50mm。
涂密封胶等 。
☆ 用螺纹密封的管螺纹的牙型
圆锥螺纹（内螺纹、外螺纹）的基本牙型。
★ GB 50316-2000《工业金属管道设计规范》、GB 50235-2010《工业金属管道工程施工规范》、GB/T20801-2006《压力管道规范－ 工业管道》（1~6，共6部分）、HG/T 20519-2009 《化工工艺设计施工图内容和深度统一规定》 断面为方形叫做方牙螺纹； 866025P, 削平高度f=0. ★法兰简介：法兰（Flange）又叫法兰盘或突缘。 大连金州重型机器集团有限公司 美国布氏管螺纹，牙型角为60°，尺寸单位为英寸； ◆垫片的无腐蚀性：垫片应对连接的法兰表面无腐蚀性。 ◆小知识点：目前，用于室内安装的建筑给水塑料管有：硬聚氯乙烯管（U-PVC）、高密度聚乙烯（HDPE）、交联聚乙烯（PEX）、铝 塑复合管（PAP）、无规共聚聚丙烯管（PP-R）、聚丁烯（PB）、丙烯腈—丁二烯—苯乙烯（ABS）、钢塑复合管等。 道可≤150mm）、工作压力低于1. 其中，具体分两部分，欧洲体系和美洲体系。 ★ 《ASME压力管道规范》包括若干部分，每一部分都是美国国家标准， 煤气管道：工作压力不超过 0. ★卡套接头用于仪表TUBE管的连接，一般用在16mm以下或者1/2“以下的管道，主要是连接方便，相比螺纹连接要省事，美观。 ★使用范围：沟槽管件连接作为一种先进的管道连接方式，即可以明设也可以埋设，即有钢性接头，也有柔性接头。 使管道连接技术向前迈了一大步。 GB/T-7307-2001《55°非密封管螺纹》 采用胶黏剂涂敷与插入管的外表面，然后插入承口，经固化后即成一体，施工方便，密闭性好。 （n表示每英寸的牙数） ★承插连接分为刚性承插连接和柔性承插连接两种。 960491P,00 用螺纹密封的管螺纹
★连接管道的管螺纹有圆锥形管螺纹和圆柱形管螺纹。现场用绞板和套丝机加工 的螺纹都是圆锥形管螺纹，某些管配件的螺纹如通牙的管接头和一般阀门的内 螺纹则是圆柱形管螺纹。
1.1螺纹的介绍
★螺纹的优点：结构简单、性能可靠、拆装方便、便于制造。 ★螺纹的分类：按用途可分为紧固螺纹、传动螺纹、管螺纹、专用螺纹。 ★管螺纹可分为三大类：
★螺纹连接适用范围如下（参考）： 给水管道：工作压力不超过 1.6MPa，最大公称通径 150mm； 热水管道：工作压力不超过 1.6MPa，最大公称通径 150mm，温度不超100℃； 饱和蒸汽管道：工作压力不超过 0.2MPa，最大公称通径 50mm； 煤气管道：工作压力不超过 0.05MPa，最大公称通径 10mm； 压缩空气管道：工作压力不超过 0.6MPa，最大公称通径 50mm； 氧气管道：工作压力不超过 0.66MPa，最大公称通径 50mm。
涂密封胶等 。
☆ 用螺纹密封的管螺纹的牙型
圆锥螺纹（内螺纹、外螺纹）的基本牙型。
★ GB 50316-2000《工业金属管道设计规范》、GB 50235-2010《工业金属管道工程施工规范》、GB/T20801-2006《压力管道规范－ 工业管道》（1~6，共6部分）、HG/T 20519-2009 《化工工艺设计施工图内容和深度统一规定》 断面为方形叫做方牙螺纹； 866025P, 削平高度f=0. ★法兰简介：法兰（Flange）又叫法兰盘或突缘。 大连金州重型机器集团有限公司 美国布氏管螺纹，牙型角为60°，尺寸单位为英寸； ◆垫片的无腐蚀性：垫片应对连接的法兰表面无腐蚀性。 ◆小知识点：目前，用于室内安装的建筑给水塑料管有：硬聚氯乙烯管（U-PVC）、高密度聚乙烯（HDPE）、交联聚乙烯（PEX）、铝 塑复合管（PAP）、无规共聚聚丙烯管（PP-R）、聚丁烯（PB）、丙烯腈—丁二烯—苯乙烯（ABS）、钢塑复合管等。 道可≤150mm）、工作压力低于1. 其中，具体分两部分，欧洲体系和美洲体系。 ★ 《ASME压力管道规范》包括若干部分，每一部分都是美国国家标准， 煤气管道：工作压力不超过 0. ★卡套接头用于仪表TUBE管的连接，一般用在16mm以下或者1/2“以下的管道，主要是连接方便，相比螺纹连接要省事，美观。 ★使用范围：沟槽管件连接作为一种先进的管道连接方式，即可以明设也可以埋设，即有钢性接头，也有柔性接头。 使管道连接技术向前迈了一大步。 GB/T-7307-2001《55°非密封管螺纹》 采用胶黏剂涂敷与插入管的外表面，然后插入承口，经固化后即成一体，施工方便，密闭性好。 （n表示每英寸的牙数） ★承插连接分为刚性承插连接和柔性承插连接两种。 960491P,00 用螺纹密封的管螺纹
管道技术培训资料 PPT课件
15
如何分辨真假的PPR管
（1）产品名称：PP-R的产品名称应为“冷热水用聚丙烯管或“冷热水用 PP-R管”凡冠以超细粒子改性聚丙烯管（PP-R）或PP-R冷水管、 PP-R热水管，PP-E管等，非正规名称的均为伪PP-R管。
（2）产品测试单位属非专业单位，测试项目内容与PP-R管的标准所列内 容不符，产品推荐部门或产品推广部门，对PP-R产品标准不了解或无 PP-R标准的部门所出具的证书均属伪PP-R。
17
生产方法
PVC的生产主要有两种制备工艺，一是电石法， 主要生产原料是电石、煤炭和原盐；二是乙烯 法，主要原料是石油。国际市场上PVC的生产 主要以乙烯法为主，而国内受富煤、贫油、少 气的资源禀赋限制，则主要以电石法为主，截 至到2007年12月，电石法约占我国PVC总产 能的70％以上。
18
在50年以上。
16
PVC
PVC,全名为Polyvinylchlorid，主要成份为聚氯乙烯， 另外加入增塑剂、抗老化剂等一些有毒辅助材料来 增强其耐热性，韧性，延展性等，故其产品一般不 存放食品和药品。这种表面膜的最上层是漆，中间 的主要成分是聚氯乙烯，最下层是背涂粘合剂。它 是当今世界上深受喜爱、颇为流行并且也被广泛应 用的一种合成材料。它的全球使用量在各种合成材 料中高居第二。
用途：适应于工业和民用建筑内生活卫 生饮用给水及热水采暖系统 规格 L20*1/2M，L25*1/2M，
L25*3/4M，L32*3/4M，L32*1M 110 内螺纹弯 头
产品名称：PPR外丝三通 用途：适应于工业和民用建 筑内生活卫生饮用给水及热 水采暖系统 规格 T20*1/2M， T25*1/2M，T25*3/4M， T32*3/4M，T32*1M。
如何分辨真假的PPR管
（1）产品名称：PP-R的产品名称应为“冷热水用聚丙烯管或“冷热水用 PP-R管”凡冠以超细粒子改性聚丙烯管（PP-R）或PP-R冷水管、 PP-R热水管，PP-E管等，非正规名称的均为伪PP-R管。
（2）产品测试单位属非专业单位，测试项目内容与PP-R管的标准所列内 容不符，产品推荐部门或产品推广部门，对PP-R产品标准不了解或无 PP-R标准的部门所出具的证书均属伪PP-R。
17
生产方法
PVC的生产主要有两种制备工艺，一是电石法， 主要生产原料是电石、煤炭和原盐；二是乙烯 法，主要原料是石油。国际市场上PVC的生产 主要以乙烯法为主，而国内受富煤、贫油、少 气的资源禀赋限制，则主要以电石法为主，截 至到2007年12月，电石法约占我国PVC总产 能的70％以上。
18
在50年以上。
16
PVC
PVC,全名为Polyvinylchlorid，主要成份为聚氯乙烯， 另外加入增塑剂、抗老化剂等一些有毒辅助材料来 增强其耐热性，韧性，延展性等，故其产品一般不 存放食品和药品。这种表面膜的最上层是漆，中间 的主要成分是聚氯乙烯，最下层是背涂粘合剂。它 是当今世界上深受喜爱、颇为流行并且也被广泛应 用的一种合成材料。它的全球使用量在各种合成材 料中高居第二。
用途：适应于工业和民用建筑内生活卫 生饮用给水及热水采暖系统 规格 L20*1/2M，L25*1/2M，
L25*3/4M，L32*3/4M，L32*1M 110 内螺纹弯 头
产品名称：PPR外丝三通 用途：适应于工业和民用建 筑内生活卫生饮用给水及热 水采暖系统 规格 T20*1/2M， T25*1/2M，T25*3/4M， T32*3/4M，T32*1M。
PE管材的安装与连接 ppt课件
温度：要求热源均匀，圆周温差 小。以保证PE熔融时晶体比较均 匀
压力：要求吸热、冷却过程中受 压平衡、均匀，同时具有一定时 间内的保压功能
时间：达到满足所需温度与压力 的时间
在施工中要保证以下条件：
l
在有粉尘、风、低温天气时，应使用帐篷
（当环境温度低于0℃时，帐篷内采取加热措施）
l 焊接管道的端面直至焊接时都必须保持干净
PE管材焊接原理
聚乙烯属于部分结晶的热塑性塑料。焊接主要是利用外加热使 PE材料随温度的升高而呈现不同的物态变化。在加热过程中， 经历玻璃态 —高弹态—粘流态—热分解等过程。 对于PE管材，热熔焊接最佳时期是在粘流态
PE管焊接的三个必要条件是： 1.塑料熔融流动的焊接温度 2．焊接压力 3．温度与压力的作用时间
3。初始加热压力（p1）较高， 以便保证管端受热厚与热板平面达到良好接触， 接触情况可以通过目视卷边的形成情况来判断。
4。吸热压力p2 （接近于零压）不能过高， 以免熔料不断被挤走。
5。t2是管材壁厚的函数， 对于大口径管材，这一段时间可能相当长。
6。最常见的错误是t2太短，不能保证管端有足够的熔深。 7。不能选用过高的p3，以免将熔融物料完全挤跑，形成“冷焊接头” 。 8。tc时间内，熔料不但会迅速降温，还会热降解。tc越短越好。 9。tu表示焊接压力p3的建立时间。焊接压力的建立应当缓和。 10。冷却时间t3非常重要。为了效率而缩短冷却时间是非常错误的。 11。管材对中误差（错边）不应超过壁厚的10%； 12。对焊的材料MFR（190/5）应在（0.2~1.4）g/10min范围内。 13。焊接时如果接头承受轴向拉伸应力，会使焊接质量下降。 14。焊接面的清洁程度对焊接质量影响非常显著。 15。热板表面纹理粗糙，也可能造成焊接质量问题。
4种常用管道接头
压也只有1兆帕， 金属接头因制作工艺复杂，使用材料要求高，所以要
贵些，金属接头的耐压，耐高温，是一些高要求的环 境使用的首选
精选版课件ppt
38
气管接头的特点
1.快速安装，简单灵巧,节省空间 2.形式多样,满足任何气动布管需要. 3.即使安装以后,塑料管也可以任意转向. 4.释放环采用椭圆形设计,拆卸更加省力方便. 5.所有锥管螺纹预涂聚四氟乙烯防漏胶,密封性能好
NPT是National (American) Pipe Thread的缩写，属于美 国标准的60度锥管螺纹，用于北美地区．国家标准可查阅 GB/T12716-1991
PT是Pipe Thread的缩写，是55度密封圆锥管螺纹，属惠 氏螺纹家族，多用于欧洲及英联邦国家．常用于水及煤气 管行业，锥度规定为1:16．国标准可查阅GB/T7306-2000
扩口式管接头
利用管子端部扩口进行密封，不需其他密封件，结构 简单。
适用于薄壁管件联接，用于油、气为介质的压力较低 的管路系统。（如制冷系统中的铜管）
精选版课件ppt
31
扩口式接头特点：
接头与钢管之间有弹性密封圈，抗泄漏能力强；管子 被扩成喇叭口，在使用中不会被拉脱，钢管扩口的过 程是一个冷挤压成型的过程，扩口时对钢管有一个光 整的作用，所以相对卡套式接头，对钢管精度要求低； 相对于焊接式接头不会在安装过程中由于产生氧化皮 污染管路清洁度。
卡套接头装配扭矩表
精选版课件ppt
27
精选版课件ppt
28
管接头处泄漏的预防
在压空系统中，无论是金属管接头，还是软管接头， 都存在容易产生泄漏的问题。
对于卡套式管接头，大多因管道受到较大的外力或冲 击力，使卡套松动或管端面变形而造成泄漏，此时应 检查卡套是否失圆、刃口有无缺损、管端是否完好以 及卡套螺母的压紧程度等，同时还要消除管道外力。
贵些，金属接头的耐压，耐高温，是一些高要求的环 境使用的首选
精选版课件ppt
38
气管接头的特点
1.快速安装，简单灵巧,节省空间 2.形式多样,满足任何气动布管需要. 3.即使安装以后,塑料管也可以任意转向. 4.释放环采用椭圆形设计,拆卸更加省力方便. 5.所有锥管螺纹预涂聚四氟乙烯防漏胶,密封性能好
NPT是National (American) Pipe Thread的缩写，属于美 国标准的60度锥管螺纹，用于北美地区．国家标准可查阅 GB/T12716-1991
PT是Pipe Thread的缩写，是55度密封圆锥管螺纹，属惠 氏螺纹家族，多用于欧洲及英联邦国家．常用于水及煤气 管行业，锥度规定为1:16．国标准可查阅GB/T7306-2000
扩口式管接头
利用管子端部扩口进行密封，不需其他密封件，结构 简单。
适用于薄壁管件联接，用于油、气为介质的压力较低 的管路系统。（如制冷系统中的铜管）
精选版课件ppt
31
扩口式接头特点：
接头与钢管之间有弹性密封圈，抗泄漏能力强；管子 被扩成喇叭口，在使用中不会被拉脱，钢管扩口的过 程是一个冷挤压成型的过程，扩口时对钢管有一个光 整的作用，所以相对卡套式接头，对钢管精度要求低； 相对于焊接式接头不会在安装过程中由于产生氧化皮 污染管路清洁度。
卡套接头装配扭矩表
精选版课件ppt
27
精选版课件ppt
28
管接头处泄漏的预防
在压空系统中，无论是金属管接头，还是软管接头， 都存在容易产生泄漏的问题。
对于卡套式管接头，大多因管道受到较大的外力或冲 击力，使卡套松动或管端面变形而造成泄漏，此时应 检查卡套是否失圆、刃口有无缺损、管端是否完好以 及卡套螺母的压紧程度等，同时还要消除管道外力。
管道连接方式汇总课件
环境因素
腐蚀性环境
在腐蚀性环境下，应选择耐腐蚀的连接方式，如玻璃钢管道的粘接、金属管道的内衬防腐等。
易燃易爆环境
在易燃易爆环境下，应选择防爆的连接方式，如防爆阀、防爆接头等。
05 管道连接方式的 应用场景
给排水工程
总结词
在给排水工程中，管道连接方式的选择 对于保证水质安全和供水稳定性至关重 要。
防止泄漏和污染。
提高系统可靠性和安全性
02
可靠的连接方式可以减少系统故障和维护成本，同时提高系统
的安全性能。
适应不同的流体和环境条件
03
不同的连接方式适用于不同的流体和环境条件，选择合适的连
接方式可以保证系统的适应性。
连接方式的分类
01
02
03
04
按材料分类
可以分为金属管道和非金属管 道连接方式。
碳纤维
由碳元素组成的高强度材料，具有较好的耐高温和抗拉性能。
金属塑料复合材料
由金属和塑料复合而成的材料，兼具金属的强度和塑料的耐腐蚀性 。
03 管道连接方式详 解
焊接连接
总结词
焊接连接是一种常见的管道连接方式，通过熔融金属将两个管道端部连接在一起 。
详细描述
焊接连接具有较高的强度和可靠性，适用于各种管道材料和直径。焊接过程中需 要使用焊接设备和技术，确保连接质量。焊接连接的优点是连接可靠、耐压能力 强，缺点是对于一些特殊材料或小直径管道可能不太适用。
焊接
通过熔融金属将管道连接在一 起的方法，通常用于金属管道 的连接。
法兰连接
通过将两个管道的法兰面用螺 栓或螺母固定在一起，将两个 管道连接在一起的方法。
卡箍连接
通过卡箍将两个管道连接在一 起的方法，通常用于塑料管道 的连接。
管子加工及连接PPT课件
•2 9
管 子 压 力 钳
§2.2 管螺纹加工
管螺纹加工
➢ 人工套丝 缺陷及原因
①螺纹不正：产生的原因是中心线和管子中心线不重合或手工套丝时两 臂用力不均绞板被推歪，管子端面锯切不正也会引起套丝不正。
②偏扣螺纹：由于管壁厚薄不均匀所造成或卡爪未锁紧。
③细丝螺纹：板牙顺序弄错或板牙活动间隙太大，一个螺纹要经过2-3 遍套丝成，若第二遍未与第一遍对准，也会出现细丝或乱丝。
一种板牙规格
§2.2 管螺纹加工
管螺纹加工
➢ 人工套丝
管子压力钳→ 套上绞板→ 合拢板牙→ 第一遍套丝（切 削深度约1/2-2/3螺纹高）→松开手柄，拧开板牙→第二 遍套丝。 为避免断丝、龟裂，保证螺纹标准、光滑，小口径管道 直径在25mm以下管螺纹套两遍为宜，公称直径在25mm以 上管螺纹套三遍为宜。
管子加工及连接
管子加工
➢ 管子调直、切割、套丝、煨弯、异形管件制作
管子连接
➢ 螺纹连接、焊接、法兰连接
•1
管子加工及连接
§2.1 管子调直及切割 §2.2 管螺纹加工 §2.3 钢管坡口 §2.4 钢管管件制作 §2.5 弯管加工 §2.6 管子连接
•2
§2.1 管子调直及切割
管子调直 为什么会不直？ 为什么要调直？
弯管加工
➢ 钢管热煨弯 ⑴ 灌砂、加热煨弯法
工艺：下料→划线→备砂→灌砂→加热→弯曲
⑵ 机械热煨弯
火焰弯管机弯管、中频弯管机弯管
•6 2
手工钢管热煨弯
手 工 钢 管 热 煨 弯
机 械 钢 管 热 煨 弯
机 械 钢 管 热 煨 弯
机械钢管热煨弯
中频弯管机
§2.6 管子连接
钢管螺纹连接 法兰连
管 子 压 力 钳
§2.2 管螺纹加工
管螺纹加工
➢ 人工套丝 缺陷及原因
①螺纹不正：产生的原因是中心线和管子中心线不重合或手工套丝时两 臂用力不均绞板被推歪，管子端面锯切不正也会引起套丝不正。
②偏扣螺纹：由于管壁厚薄不均匀所造成或卡爪未锁紧。
③细丝螺纹：板牙顺序弄错或板牙活动间隙太大，一个螺纹要经过2-3 遍套丝成，若第二遍未与第一遍对准，也会出现细丝或乱丝。
一种板牙规格
§2.2 管螺纹加工
管螺纹加工
➢ 人工套丝
管子压力钳→ 套上绞板→ 合拢板牙→ 第一遍套丝（切 削深度约1/2-2/3螺纹高）→松开手柄，拧开板牙→第二 遍套丝。 为避免断丝、龟裂，保证螺纹标准、光滑，小口径管道 直径在25mm以下管螺纹套两遍为宜，公称直径在25mm以 上管螺纹套三遍为宜。
管子加工及连接
管子加工
➢ 管子调直、切割、套丝、煨弯、异形管件制作
管子连接
➢ 螺纹连接、焊接、法兰连接
•1
管子加工及连接
§2.1 管子调直及切割 §2.2 管螺纹加工 §2.3 钢管坡口 §2.4 钢管管件制作 §2.5 弯管加工 §2.6 管子连接
•2
§2.1 管子调直及切割
管子调直 为什么会不直？ 为什么要调直？
弯管加工
➢ 钢管热煨弯 ⑴ 灌砂、加热煨弯法
工艺：下料→划线→备砂→灌砂→加热→弯曲
⑵ 机械热煨弯
火焰弯管机弯管、中频弯管机弯管
•6 2
手工钢管热煨弯
手 工 钢 管 热 煨 弯
机 械 钢 管 热 煨 弯
机 械 钢 管 热 煨 弯
机械钢管热煨弯
中频弯管机
§2.6 管子连接
钢管螺纹连接 法兰连
