DF-96系列全自动水位控制器工作原理
液位控制器说明
正面侧面背面上面功能和用途本产品采用集成电路，并结合高层楼宇上、下水池（水塔）的水位分级提升进行设计，具有下下水池联合控制、水池排水及缺水保护等功能，可自动实现水箱补水、排水，并有效防止水池水位水高溢出或水泵空转损坏，是一种工业、家庭均适用的产品。
非常适合城镇、农村、学校、式矿企事业单位及家庭用水的水井——水井供水工程，广泛应用于印染、化工、食品、饮料、酿酒、制糖等行业。
性能特征（一）单控上水池控头安装说明安装图如图一所示：D（绿线）、E（黄线）点并接到C。
（二）单控下水池（即排水池）探头安装说明安装图如图二所示：E—为下水池上限液位控制点，水们上升达到E点水位，水与探头接触，水位控制器自动开泵，水池排水；若不排水，则E点不接；D—为下水池下限液位控制点，水位下降到D点水位，水与控头脱离接触，水位控制器自动关泵，水池停止排水；C—为水池地线，放地水池的最低点与水底部接触；A、B点不接。
（三）缺水保护探头安装说明安装图如图三所示：C、D点为水池下限水位控制点，水位下降到下限水位，C、D探头之一与水面脱离接触，水位控制器继电器立即动作，切断输出，水泵停止工作；E点与C点短接；A、B点不接。
（四）上下水池联合控制探头安装说明安装图如图三所示：A—为上水池（水塔）上限液位控制点，水位上升达到A点水位，水与控头接触，水们控制器自动关泵；B—为上水池（水塔）下限液们控制点，水位下降到B点水位以下，水与探头脱离接触，水位控制自动开泵，水池充水；C—为上、下不池（水塔）公用在线，放在上、下水池的最低点与水池底部接触；D—为下水池下限液位控制点，水位下降到D点水位，水与探头脱离接触，水位控制器自动关泵，水池停止排水；E—为下水池上限液位控制点，水位上升到E点水位，水与探头接触，水位控制器自动开泵，水池排头；若不排水，则E点不接。
安装尺寸安装使用其他说明1、为确保液位控制器正常工作，安装好后请再次检查输入输出的接线、探头连接线是否接触可靠。

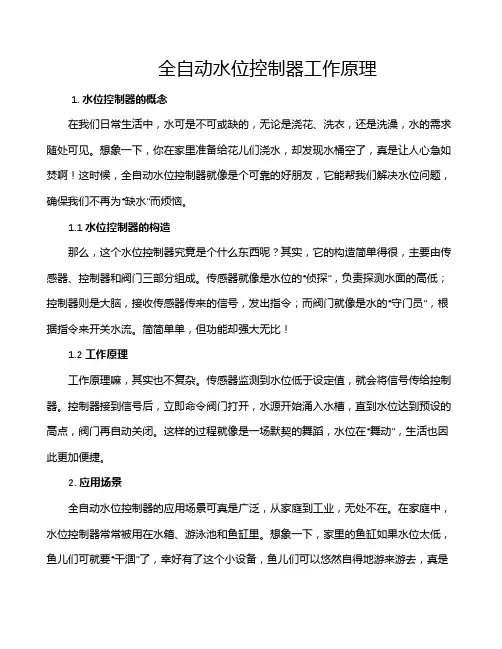

全自动水位控制器工作原理
全自动水位控制器工作原理1. 水位控制器的概念在我们日常生活中，水可是不可或缺的，无论是浇花、洗衣，还是洗澡，水的需求随处可见。
想象一下，你在家里准备给花儿们浇水，却发现水桶空了，真是让人心急如焚啊！这时候，全自动水位控制器就像是个可靠的好朋友，它能帮我们解决水位问题，确保我们不再为“缺水”而烦恼。
1.1 水位控制器的构造那么，这个水位控制器究竟是个什么东西呢？其实，它的构造简单得很，主要由传感器、控制器和阀门三部分组成。
传感器就像是水位的“侦探”，负责探测水面的高低；控制器则是大脑，接收传感器传来的信号，发出指令；而阀门就像是水的“守门员”，根据指令来开关水流。
简简单单，但功能却强大无比！1.2 工作原理工作原理嘛，其实也不复杂。
传感器监测到水位低于设定值，就会将信号传给控制器。
控制器接到信号后，立即命令阀门打开，水源开始涌入水槽，直到水位达到预设的高点，阀门再自动关闭。
这样的过程就像是一场默契的舞蹈，水位在“舞动”，生活也因此更加便捷。
2. 应用场景全自动水位控制器的应用场景可真是广泛，从家庭到工业，无处不在。
在家庭中，水位控制器常常被用在水箱、游泳池和鱼缸里。
想象一下，家里的鱼缸如果水位太低，鱼儿们可就要“干涸”了，幸好有了这个小设备，鱼儿们可以悠然自得地游来游去，真是美滋滋啊！而在工业上，水位控制器更是发挥着不可替代的作用，保障着生产线的正常运转。
2.1 维护与保养不过，像任何设备一样，全自动水位控制器也需要定期维护和保养。
我们得定期检查传感器，确保它的灵敏度；阀门的清洁也很重要，不然一旦堵塞，水流就会受到影响。
就像我们人一样，保持身体健康才能更好地工作嘛！2.2 注意事项在使用过程中，还要注意一些细节。
比如，不要让水位控制器长时间暴露在阳光直射下，这样会影响它的寿命；另外，定期给它做个“体检”，确保各个部分都在良好的工作状态。
只有这样，才能让这个“水管小助手”长久陪伴我们的生活。
3. 总结全自动水位控制器就像是生活中的一个小精灵，默默地守护着我们的水源，让我们能随心所欲地使用水，不再为水位问题操心。
水位控制开关原理详解及水位自动控制装置原理图
水位控制开关原理详解及水位自动控制装置原理图水位控制开关是反馈液面位置信号，通知值班室中控台，水位是否到达指定水位，并可联动控制相关设备启动或关闭（如，水泵）。
信号电压常为12V或24V安全电压。
水位控制开关--应用领域广泛应用于工业锅炉、民用建筑用水池、水塔、水箱，以及石油化工、造纸、食品、污水处理等行业内开口或密闭储罐，地下池槽中各种液体的液位测量，被检测的介质可分水、油、酸、碱、工业污水等各种导电及非导电液体。
与电动阀组成一套先进的液位显控设备，自动开、关电动阀。
水位控制开关原理--电容式电容式水位开关原理：是采用侦测水位变化时所引起的微小电容量（通常为PF）差值变化，由专用的ADA电容检测芯片进行信号处理，可以输出多种信号通讯协议，如：IO，BCD，PWM，UART，IIC，电容式水位检测的最大优势在于可以隔着任何介质检测到容器内的水位或液体的变化，大大扩展了实际应用，同时有效避免了传统水位检测方式的稳定性、可靠性差的弊端，甚至在某些特殊领域不能检测的问题。
该专用ADA电容检测芯片由于内置MCU双核处理，就可以实现很多特殊控制功能，甚至实现更多的集成化、智能化水位检测功能，诸如太阳能热水器、咖啡壶等应用中掉电后的水位变化也能可靠检测当前水位，电容式水位检测是目前水位开关中最有优势的检测方法。
水位控制开关原理--电子式电子式水位开关原理：（并不是电极式，不是靠通过水的导电性去判断水位，常规尺寸为15020mm）通过内置电子探头对水位进行检测，再由芯片对检测到的信号进行处理，当判断到有水时，芯片输出高电平24V或5V等，当判断到无水时，芯片输出0V。
高低电平的信号通过PLC或其它控制电路板来读取，并驱动水泵等用电器工作。
产品可以任意方向安装，当横向安装时，水位到达蓝线就动作，且精度较高。
产品竖向安装时，水位到达红线就动作，有一定的防波浪功能。
图中的BZ2401为普通型电子式水位开关，适用常温水体环境。
水位开关原理
水位开关原理
水位开关是一种用于监测液体水位的装置，它可以根据液位的高低来控制液体
的流动或停止。
水位开关广泛应用于各种工业和民用设备中，如水泵、水箱、蒸汽锅炉等，起到了非常重要的作用。
本文将介绍水位开关的原理及其工作过程。
水位开关的原理是基于浮子原理的。
当液位上升时，浮子也随之上升，当浮子
达到一定高度时，它会触发开关，从而控制液体的流动或停止。
水位开关通常由浮子、开关装置和外壳组成。
浮子通常是一个密封的容器，内部充满空气或其他轻质物质，当浮子浸入液体中时，由于浮力的作用会上升，从而触发开关装置。
水位开关的工作过程主要分为两个阶段，上升阶段和下降阶段。
在液位上升时，浮子随之上升，当浮子达到设定的高度时，开关装置会被触发，从而控制液体的流动或停止。
在液位下降时，浮子也随之下降，当浮子达到设定的低度时，开关装置会被释放，液体会重新开始流动。
水位开关的原理非常简单，但它在实际应用中起到了非常重要的作用。
通过水
位开关，我们可以实现对液体水位的自动监测和控制，从而保证设备的正常运行。
在工业生产中，水位开关可以避免液位过高或过低而造成的设备损坏或生产事故，提高了生产效率和安全性。
在民用设备中，水位开关也可以帮助我们更方便地管理和使用水资源，节约能源和成本。
总之，水位开关是一种非常重要的液位监测和控制装置，它的原理简单而有效。
通过水位开关，我们可以实现对液体水位的自动监测和控制，提高了设备的运行效率和安全性。
希望本文对水位开关的原理有所帮助，谢谢阅读！。

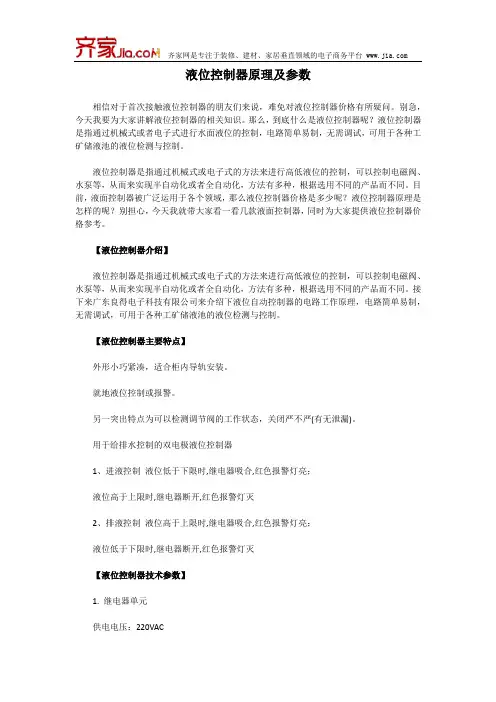

液位控制器原理及参数
液位控制器原理及参数相信对于首次接触液位控制器的朋友们来说，难免对液位控制器价格有所疑问。
别急，今天我要为大家讲解液位控制器的相关知识。
那么，到底什么是液位控制器呢？液位控制器是指通过机械式或者电子式进行水面液位的控制，电路简单易制，无需调试，可用于各种工矿储液池的液位检测与控制。
液位控制器是指通过机械式或电子式的方法来进行高低液位的控制，可以控制电磁阀、水泵等，从而来实现半自动化或者全自动化，方法有多种，根据选用不同的产品而不同。
目前，液面控制器被广泛运用于各个领域，那么液位控制器价格是多少呢？液位控制器原理是怎样的呢？别担心，今天我就带大家看一看几款液面控制器，同时为大家提供液位控制器价格参考。
【液位控制器介绍】液位控制器是指通过机械式或电子式的方法来进行高低液位的控制，可以控制电磁阀、水泵等，从而来实现半自动化或者全自动化，方法有多种，根据选用不同的产品而不同。
接下来广东良得电子科技有限公司来介绍下液位自动控制器的电路工作原理，电路简单易制，无需调试，可用于各种工矿储液池的液位检测与控制。
【液位控制器主要特点】外形小巧紧凑，适合柜内导轨安装。
就地液位控制或报警。
另一突出特点为可以检测调节阀的工作状态，关闭严不严(有无泄漏)。
用于给排水控制的双电极液位控制器1、进液控制液位低于下限时,继电器吸合,红色报警灯亮；液位高于上限时,继电器断开,红色报警灯灭2、排液控制液位高于上限时,继电器吸合,红色报警灯亮；液位低于下限时,继电器断开,红色报警灯灭【液位控制器技术参数】1. 继电器单元供电电压：220VAC继电器输出容量：220VAC/1A 24VDC/1A仪表尺寸：90×25×113mm2. 电极单元探头材质：不锈钢接液温度：-20℃～100℃连接方式：G1½″螺纹测量介质：导电率高于20μS/cm的液体【液位控制器优点】液位控制器是指通过机械式或电子式的方法来进行高低液位的控制，可以控制电磁阀、水泵等，从而来实现半自动化或者全自动化，主要是因为其具有以下诸多优点：1)外形小巧紧凑，适合柜内导轨安装。

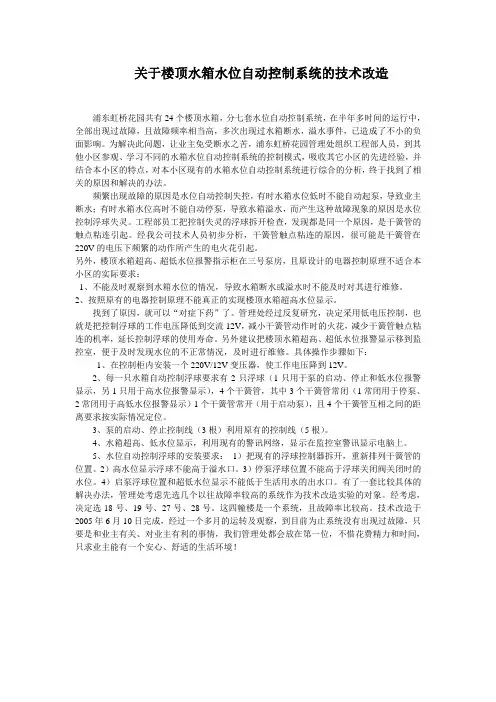

关于楼顶水箱水位自动控制系统的技术改造
关于楼顶水箱水位自动控制系统的技术改造浦东虹桥花园共有24个楼顶水箱，分七套水位自动控制系统，在半年多时间的运行中，全部出现过故障，且故障频率相当高，多次出现过水箱断水，溢水事件，已造成了不小的负面影响。
为解决此问题，让业主免受断水之苦，浦东虹桥花园管理处组织工程部人员，到其他小区参观、学习不同的水箱水位自动控制系统的控制模式，吸收其它小区的先进经验，并结合本小区的特点，对本小区现有的水箱水位自动控制系统进行综合的分析，终于找到了相关的原因和解决的办法。
频繁出现故障的原因是水位自动控制失控，有时水箱水位低时不能自动起泵，导致业主断水；有时水箱水位高时不能自动停泵，导致水箱溢水，而产生这种故障现象的原因是水位控制浮球失灵。
工程部员工把控制失灵的浮球拆开检查，发现都是同一个原因，是干簧管的触点粘连引起。
经我公司技术人员初步分析，干簧管触点粘连的原因，很可能是干簧管在220V的电压下频繁的动作所产生的电火花引起。
另外，楼顶水箱超高、超低水位报警指示柜在三号泵房，且原设计的电器控制原理不适合本小区的实际要求：1、不能及时观察到水箱水位的情况，导致水箱断水或溢水时不能及时对其进行维修。
2、按照原有的电器控制原理不能真正的实现楼顶水箱超高水位显示。
找到了原因，就可以“对症下药”了。
管理处经过反复研究，决定采用低电压控制，也就是把控制浮球的工作电压降低到交流12V，减小干簧管动作时的火花，减少干簧管触点粘连的机率，延长控制浮球的使用寿命。
另外建议把楼顶水箱超高、超低水位报警显示移到监控室，便于及时发现水位的不正常情况，及时进行维修。
具体操作步骤如下：1、在控制柜内安装一个220V/12V变压器，使工作电压降到12V。
2、每一只水箱自动控制浮球要求有2只浮球（1只用于泵的启动、停止和低水位报警显示，另1只用于高水位报警显示），4个干簧管，其中3个干簧管常闭（1常闭用于停泵、2常闭用于高低水位报警显示）1个干簧管常开（用于启动泵），且4个干簧管互相之间的距离要求按实际情况定位。
DF-96系列全自动水位控制器工作原理
DF-96系列全自动水位控制器工作原理[日期：2012-01-02] 来源：作者：辽宁徐涛DF-96D DF-96A B C一、整机工作原理该型全自动水位控制器电路原理如下图所示。
由图可知，本控制器电路主要由电源电路、水位信号检测电路、输出驱动电路三部分组成，下面分别加以介绍。
1．电源电路AC220V电压经变压器T降压，其次级输出近13V左右交流电加至由D1~D4构成的整流桥输入端，整流后经电容CI滤波得到约10.5V直流电压。
该电压经Rl加到红色发光管LEDI上，将LEDI点亮，表示电源正常。
该电压除了为ICI及继电器提供工作电源外还直接送到水位检测电极C．作为水位检测的公共电位。
2．水位信号检测电路该部分是以四二输入与门电路CD4081为核心并配以五根水位检测电极A—E构成的。
其作用是根据电极实测水位的变化CD4081相应引脚的电平随之变化，满足与门条件时相应输出端电平改变，以驱动输出电路。
其中R2是ICI的电源输入限流电阻，D5与R3及D6与R8起隔离自锁作用，当相应输出端即ICI(10)脚、(3)脚为高电平时将(8)脚、(1)脚锁死，其状态的翻转取决于(9)脚和(2)脚。
C2—C5及R4_R6、R12的作用是滤除干扰信号意外进入控制器引起误动作。
3．输出驱动电路该部分主要由驱动管VTI，继电器Jl、功能选择开关K及输出状态指示绿发光管LED2组成。
功能选择开关K处于“开？位时，继电器Jl被强制动作．其相应触点Jl-I闭合，外接负荷（单相电动水泵或控制接触器）开始工作，输出状态指示绿发光管LED2也被点亮；处于“关”位时，触点Jl-I断开，外接负荷被切断；处于“自动”位置时．Jl动作与否受驱动管VTI的控制．当VTI基极电位高于0.7V以上时则饱和导通，继电器儿得电动作，其触点Jl-I闭合，反之则断开。
二．实际应用分析下图是该型全自动水位控制器实际应用的四种接法，分别对应单控上水池、单控下水池、缺水保护和上下水池联合控制。
水位控制系统原理
水位控制系统原理
水位控制系统原理是一种用来监测和控制液体水位的系统。
它通常由以下几个部分组成：传感器、控制器和执行器。
首先，传感器被安装在液体容器内部，用来检测液体的水位。
常用的传感器有浮子传感器、压力传感器和电容传感器。
当液体的水位变化时，传感器会产生相应的电信号。
其次，控制器是系统的核心部分，它接收来自传感器的信号，并根据预设的水位设定值来判断液体的水位是否在正常范围内。
如果水位超过设定值，控制器会发送信号给执行器进行相应的操作，使液位恢复到设定值。
最后，执行器根据控制器的指令来执行相应的动作。
常用的执行器有电动阀门、电泵和电机等。
根据不同的需求，执行器可以控制液体的流入或流出，以达到控制水位的目的。
整个水位控制系统的原理就是通过传感器检测液体水位的变化，并通过控制器和执行器来实现对水位的监测和控制。
这种系统广泛应用于液体储存、供水和泵站等领域，能够确保水位的稳定和安全运行。
水位开关的原理
水位开关的原理
水位开关是一种常用于控制液体水位的装置。
它的原理是基于液位的变化，通过漂浮在液体表面上的开关来实现开关的自动控制。
具体来说，水位开关通常由一个浮子和一个固定在容器内壁上的开关组成。
当液位上升到浮子靠近容器顶部时，浮子会随着液位的上升而上升，最终触碰到开关并将其关闭。
反之，当液位下降时，浮子也会下降，开关则会被浮子控制打开。
水位开关的工作原理是基于浮力和重力的平衡原理。
当浮子浸泡在液体中时，液体的浮力会使浮子产生向上的浮力，而等效重力会使浮子产生向下的力。
当液位达到一定高度时，液体的浮力等于等效重力，此时浮子将停留在液体表面，触碰到开关并将其关闭。
通过调整浮子的位置或液体的液位，可以精准地控制水位开关的触发点。
当水位高于或低于设定值时，水位开关将自动切换相应的开关状态，从而实现液体的自动控制。
总之，水位开关通过浮子与开关的作用，根据液体的水位变化来实现开关的自动控制。
这种原理简单、可靠，被广泛应用于水泵、冷却系统、防溢流装置等液位控制场合中。
水位控制电路图水位控制器原理
水位控制电路图水位控制器原理1.本电路能自动控制水泵电动机，当水箱中的水低于下限水位时，电动机自动接通电源而工作；当水灌满水箱时，电动机自动断开电源。
该控制电路只用一只四组双输入与非门集成电路(C D4011)，因而控制电路简单，结构紧凑而经济。
供电电路采用12V直流电源，功耗非常小。
控制器电路如图1所示。
指示器电路如图2所示。
图1是控制器电路图，在水箱中有两只检测探头"A"和"B"，其中"A"是下限水位探头，"B"是上限水位探头，12V直流电源接到探头"C"，它是水箱中储存水的最低水位。
下限水位探头"A"连接到晶体管T1(B C547)的基极，其集电极连到12V电源，发射极连到继电器R L1，继电器R L l接入与非门N3第○13脚。
同样，上限水位探头"B"接到晶体管T2的基极(B C547)，其集电极连到12V电源，发射极经电阻R3接地，并接入与非门N1第①、②脚，与非门N2的输出第④脚和与非门N3的第○12脚相连，N3第①脚输出端接到N2第⑥脚输入端，并经电阻R4与晶体管T3的基极相连，与晶体管T3发射极相连的继电器R L2用来驱动电动机M。
当水箱向水位在探头A以下，晶体管T1与T2均不导通，N3输出高电平，晶体管T3导通，使继电器R L2有电流通过而动作，因而电动机工作，开始将水抽入水箱。
当水箱的水位在探头A以上、探头B以下时，水箱中的水给晶体管T1提供了基极电压，使T1导通，继电器R L l得电吸合N3第○13脚为高电平，由于晶体管T2并无基极电压，而处于截止状态，N1第①、②脚输入为低电平，第③脚输出则为高电平，而N2第⑥脚输入端仍为高电平，因而N2第④脚输出则为低电平，最终N3第11脚输出为高电平，电动机继续将水抽入水箱。
当水箱的水位超过上限水位B时，晶体管T1仍得到基极电压，继电器R L l吸合。
水位控制开关原理详解及水位自动控制装置原理图
水位控制开关原理详解及水位自动控制装置原理图水位控制开关是反馈液面位置信号，通知值班室中控台，水位是否到达指定水位，并可联动控制相关设备启动或关闭（如，水泵）。
信号电压常为12V或24V安全电压。
水位控制开关--应用领域广泛应用于工业锅炉、民用建筑用水池、水塔、水箱，以及石油化工、造纸、食品、污水处理等行业内开口或密闭储罐，地下池槽中各种液体的液位测量，被检测的介质可分水、油、酸、碱、工业污水等各种导电及非导电液体。
与电动阀组成一套先进的液位显控设备，自动开、关电动阀。
水位控制开关原理--电容式电容式水位开关原理：是采用侦测水位变化时所引起的微小电容量（通常为PF）差值变化，由专用的ADA电容检测芯片进行信号处理，可以输出多种信号通讯协议，如：IO，BCD，PWM，UART，IIC，电容式水位检测的最大优势在于可以隔着任何介质检测到容器内的水位或液体的变化，大大扩展了实际应用，同时有效避免了传统水位检测方式的稳定性、可靠性差的弊端，甚至在某些特殊领域不能检测的问题。
该专用ADA电容检测芯片由于内置MCU双核处理，就可以实现很多特殊控制功能，甚至实现更多的集成化、智能化水位检测功能，诸如太阳能热水器、咖啡壶等应用中掉电后的水位变化也能可靠检测当前水位，电容式水位检测是目前水位开关中最有优势的检测方法。
水位控制开关原理--电子式电子式水位开关原理：（并不是电极式，不是靠通过水的导电性去判断水位，常规尺寸为15020mm）通过内置电子探头对水位进行检测，再由芯片对检测到的信号进行处理，当判断到有水时，芯片输出高电平24V或5V等，当判断到无水时，芯片输出0V。
高低电平的信号通过PLC或其它控制电路板来读取，并驱动水泵等用电器工作。
产品可以任意方向安装，当横向安装时，水位到达蓝线就动作，且精度较高。
产品竖向安装时，水位到达红线就动作，有一定的防波浪功能。
图中的BZ2401为普通型电子式水位开关，适用常温水体环境。
全自动洗衣机的水位传感器工作原理详解
全自动洗衣机的水位传感器工作原理详解
一、工作原理：
全自动洗衣机的水位高低检测是根据与洗衣桶内侧相连的水压气管里的空气压力大小来判断。
水位越高，水压就越大，从而导致传感器里的电感线圈的电感量就越大，再根据电感与电容的并联谐振频率公式：f=1/2π√LC得出谐振频率就越小，反之则反。
然后将产生的谐振频率经过单片机的处理来判定水位的高低（频率越大，则水位越低；反之则反）。
二、内部构造：
基本市面上大部分的水位传感器内部都是由1个密封气室、1根弹簧、1个电感量可调的电感线圈（阻值22Ω）、2个22nF涤纶电容和1个后盖组成，具体构件见下图所示：
三、高低水位对应的谐振频率（20.8KHz～27.0KHz）模拟测试：注）黄：OUT1 绿：OUT2
①最高水位时的谐振频率（20.8KHz）波形如下图所示：
②最低水位时的谐振频率（27.0KHz）波形如下图所示：
③只接电感和电容时的谐振频率（30.8KHz）波形如下图所示：
四、水位模拟试验场景：。
水位开关原理图
水位开关原理图水位开关是一种用于检测液体水位高低的装置，广泛应用于工业生产、家用电器等领域。
水位开关的原理图是指水位开关的工作原理所对应的电路图，通过电路图可以清晰地了解水位开关的内部结构和工作原理。
下面我们将详细介绍水位开关原理图的相关知识。
1. 水位开关原理图的基本组成。
水位开关原理图主要由电源、水位传感器、比较器、继电器等部分组成。
其中，电源为整个电路提供工作电压，水位传感器负责检测液体水位的高低，比较器用于将传感器检测到的信号转换为数字信号，继电器则根据比较器输出的信号控制液位的升降。
2. 水位开关原理图的工作原理。
当液位传感器检测到液体水位低于设定值时，传感器会输出低电平信号；当液位高于设定值时，传感器则输出高电平信号。
比较器接收传感器输出的信号，将其转换为数字信号后输出给继电器。
继电器根据比较器输出的信号控制液位的升降，从而实现对液位的自动控制。
3. 水位开关原理图的应用场景。
水位开关原理图广泛应用于各种液位控制系统中，如水箱自动补水系统、化工生产中的液位控制系统等。
通过水位开关原理图所描述的电路，可以实现对液体水位的高低自动监测和控制，提高了生产效率和安全性。
4. 水位开关原理图的设计要点。
在设计水位开关原理图时，需要考虑传感器的选择、比较器的性能、继电器的可靠性等因素。
传感器的选择应根据具体的液体性质和测量范围进行合理选择，比较器的性能直接影响到信号的稳定性，继电器的可靠性则关系到整个系统的稳定性和安全性。
5. 水位开关原理图的优势。
水位开关原理图具有结构简单、成本低廉、使用方便等优势，能够满足大多数液位控制系统的需求。
同时，水位开关原理图还具有高精度、高稳定性、高可靠性等特点，能够满足不同行业对液位控制的严格要求。
总结。
水位开关原理图是液位控制系统中的重要组成部分，通过对水位开关原理图的了解，可以更好地理解水位开关的工作原理和结构特点，为实际应用提供参考。
希望本文能够帮助大家更好地理解水位开关原理图的相关知识，为相关领域的工作和研究提供帮助。
水位控制装置结构和工作原理
水位控制装置结构和工作原理：1、装置结构本装置由传感信号管和调节器两部分组成，调节器由壳体、联接法兰及一条渐缩渐扩形的阀芯组成，中部为调节汽进口。
其作用是控制疏水量的大小。
2、工作原理当加热器内水位上升时，相应地信号管内水位也上升，导致发送汽体的通流面积减小，调节管路内汽相流量减小，液相流量增大，导致调节阀喉部汽相通流面积减小，疏水有效通流面积增大，从而疏水排出量不断增大，最后在新的疏水位高度上建立平衡，反之亦然。
一.机械型疏水阀：机械型也称浮子型，是利用凝结水与蒸汽的密度差，通过凝结水液位变化，使浮子升降带动阀瓣开启或关闭，达到阻汽排水目的。
机械型疏水阀的过冷度小，不受工作压力和温度变化的影响，有水即排，加热设备里不存水，能使加热设备达到最佳换热效率。
最大背压率为80%，工作质量高，是生产工艺加热设备最理想的疏水阀。
机械型疏水阀有自由浮球式、自由半浮球式、杠杆浮球式、倒吊桶式等1. 自由浮球式疏水阀：自由浮球式疏水阀的结构简单，内部只有一个活动部件精细研磨的不锈钢空心浮球，既是浮子又是启闭件，无易损零件，使用寿命很长，YQ疏水阀内部带有Y系列自动排空气装置，非常灵敏，能自动排空气，工作质量高。
自由半浮球式疏水阀只有一个半浮球式的球桶为活动部件，开口朝下，球桶即是启闭件，又是密封件。
整个球面都可为密封，使用寿命很长，能抗水锤，没有易损件，无故障，经久耐用，无蒸汽泄漏。
桶弹开，阀门开启，空气和低温凝结水迅速排出。
3. 杆浮球式疏水阀：杠杆浮球式疏水阀基本特点与自由浮球式相同，内部结构是浮球连接杠杆带动阀心，随凝结水的液位升降进行开关阀门。
4. 倒吊桶式疏水阀：倒吊桶式疏水阀内部是一个倒吊桶为液位敏感件，吊桶开口向下，倒吊桶连接杠杆带动阀心开闭阀门。
倒吊桶式疏水阀能排空气，不怕水击，抗污性能好。
5. 组合式过热蒸汽疏水阀：组合式过热蒸汽疏水阀有两个隔离的阀腔，由两根不锈钢管连通上下阀腔，它是由浮球式和倒吊桶式疏水阀的组合，该阀结构先进合理，在过热、高压、小负荷的工作状况下，能够及时地排放过热蒸汽消失时形成的凝结水，有效地阻止过热蒸汽泄漏，工作质量高二.热静力型疏水阀：这类疏水阀是利用蒸汽和凝结水的温差引起感温元件的变型或膨胀带动阀心启闭阀门。
水位控制装置控制原理
水位控制装置控制原理
水位控制装置是利用水位计、浮球等来实现自动控制的装置。
水位计安装在锅炉给水泵的出口，用于监测给水管路中的水位。
浮球是用来检测水位的，它随水位升降而上下浮动，并在浮子表面涂有一层黄色油漆，以防止浮子受到灰尘等的污染。
当水位计上的浮子和水柱达到一定高度时，能将水柱压入水柱变送器中。
由于水柱受压力作用而上升，当压力消失后，水柱又下降至原来高度。
当给水管路中有杂质、杂质或其他因素造成水流量改变时，都会使水位计上的浮子产生上下浮动。
当水位计内充满水时，浮球也会受到浮力作用而上升，浮子上升到一定高度后，又会因失去浮力而下沉。
当给水管路中有空气存在时，浮球也会因空气作用而下沉。
这样，水位计上的浮子就可根据水位变化的情况来显示相应的水位。
当锅炉缺水或给水量过大时，水柱下降得厉害；反之，水柱上升得厉害。
这时应向锅炉发出缺水信号或调整给水量以使水柱达到安全位置。
当给水管路中有空气存在时，水流量过大会使水变成蒸汽而产生汽化现象。
—— 1 —1 —。
液位控制阀工作原理
液位控制阀工作原理
液位控制阀是一种常用的工业自动控制装置，其主要工作原理是通过调节阀门开度来控制液位的高低。
在液位控制系统中，液位控制阀位于液位计和液位变化装置之间。
液位计用来检测液位的高低，液位变化装置用来将液位信号转换成电信号，控制阀门的开度。
当液位低于设定的下限时，液位计会发出信号，将信号传输给液位变化装置。
液位变化装置会将信号转换成电信号，并通过控制电路传输给液位控制阀。
根据接收到的信号，液位控制阀会自动调节阀门开度。
当液位过低时，阀门打开，让液体进入容器；当液位接近设定的上限时，阀门关闭，停止液体的进入。
液位控制阀通常采用电动、气动或液动驱动。
驱动装置会根据控制信号启动或停止阀门的工作，以保持液位控制系统的稳定运行。
液位控制阀的工作原理可以总结为：通过接收液位信号，将信号转换成控制信号，进而调节阀门的开度，使液位保持在设定的范围内。
这样可以确保液位控制系统的工作安全和稳定。
水位控制器
水位控制器，由显控仪表和传感器两部分组成。
被测介质为水、油、酸、碱、工业污水等导电及非导电液体。
水位控制器广泛应用于石油、化工、电站、冶金、轻工、制药、造纸、食品及自来水厂和污水处理等领域的自动控制系统中，主要对多种敞口和密闭容器及地下水池、水槽内介质进行测量和远程控制，并可在中央控制室或仪表控制台上进行监控、显示、报警。
水位控制器技术特性1、一次传感器由浮球、检测管、法兰及接线盒等组成（见图1）（1）测量范围：S型≤4M，G型、F型：≤12M。
（2）H1、H2均不能小于100mm。
（3）工作温度：G型、F型：-40℃～120℃, S型：-5℃～45℃，大于上述温度，需要定做。
（4）工作压力：G型:0.6 MPa, F型：0.25MPa, S型常压，大于上述值时，可以定做。
（5）被测介质密度：>0.7g/cm3。
（6）被测介质粘度：<1.25st（≤50×10-3Pa.S）。
（7）检测管一般用Φ20的不锈钢（1Cr18Ni9Ti）或防腐场合用聚四氟乙烯（或F46）制造。
（8）浮球为Φ120不锈钢（1Cr18Ni9Ti）球制作，用于防腐场合采用聚四氟乙烯（或F46）保护层。
塑料浮球直径为Φ140，浮筒为Φ100。
水位控制器工作原理1、水位控制器的传感器垂直安装于被测液体中，在液体浮力的作用下，内部带有磁钢的浮球，随液位变化而产生位移。
磁钢的磁场作用于传感器检测管内的湿（干）簧管，使其触点吸合或断开，形成传感器输出阻值的变化。
通过显示表将阻值的变化转换成相对应的LED发光二极管亮熄，从而模拟出被测液位的高低变化，当液位在两湿（干）簧管之间时不吸合，显示表保持上一位置，直到下一湿（干）簧管动作，保证其不出现暗区。
2、液位报警点是预先设定的，当液位达到预定的设定点时，显示表内继电器动作，通过继电器触点的通断，给出相应上、下限报警信号及输出控制信号，以实现液位显示和控制的自动化。
水位控制器安装与接线1、传感器安装（1）传感器的安装可采用旁通管安装法、池壁安装法及容器顶部安装法。
水位开关原理
水位开关原理
水位开关是一种常用的控制器件，用于检测液体或气体的水位，根据水位的变化来控制电路的开关状态。
水位开关的工作原理是通过浮子或浮球的浸没和浮起来实现的。
具体工作原理是，水位开关通常由一个浮子或浮球和一个电路开关组成。
浮子或浮球一般由轻质材料制成，比如塑料或玻璃。
当浮子浸没在水中时，它的浮力会抵消掉一部分重力，使得浮子下沉；当水位上升到一定高度时，浮子会浮起。
水位开关中的电路开关是一个敏感元件，它的状态由浮子的位置决定。
当浮子下沉时，电路开关会断开，导致电路中断，控制器件处于关闭状态；当浮子浮起时，电路开关会闭合，导致电路通断，控制器件处于开启状态。
这样，水位开关可以根据液体或气体的水位高低，自动地控制某个设备的工作。
水位开关广泛应用于水泵、污水处理设备、空气压缩机等工业领域。
其原理简单可靠，操作方便，可以有效地保护设备免受过度水位或低水位的影响，具有很高的实用价值。
水位自动控制系统的原理
水位自动控制系统的原理
水位自动控制系统的主要由以下三个部分组成:
液位信号的采集
液位信号的传输
液位系统的控制
1. 液位信号的采集 液位信号的采集主要是选择合适的液位传感器。液位传感器的发展从最早的电极式、
5
GKYU 系列
GKYU-5T GKYU-4T GKYU-3T
GKY-4TR 配备通信 GKY-2TR 接口仪表
5 个 GKY 液位传感器 4 个 GKY 液位传感器 3 个 GKY 液位传感器 4 个 GKY 液位传感器 21 报警器 GKY-BJ2
系列 QGKY
常用液位控制 仪表简表
产品名称 产品型号 GKY
配备的传感器数量 2 个 GKY 液位传感器
GKY 系列
GKY-4T
4 个 GKY 液位传感器
GKY2-4T 4 个 GKY 液位传感器
双台泵专 用仪表
GKYU-3T-P 3 个 GKY 液位传感器
功能简介 液位显示/供水排水选择/手动自动转 换/水泵故障报警 双保险/超高超低水位报警/液位显示 /供水排水选择/手动自动转换/水泵 故障报警 双台泵交替使用/紧急情况双台泵同 时启动/超高或超低水位报警/液位显 示/供水排水选择/水泵故障报警/报 警端口输出 平时一台泵使用/紧急情况双台泵同 时启动/液位显示/仅用于排水
4
温度监控 水压监控
监控中心 液位监控 故障报警 GKY-4TR
MODBUS 总线
GKY 液位仪
水泵控制箱
管理员
图 3.1 液位控制系统组网 液位控制系统可以通过 MODBUS 总线组网，还可以通过 GPRS-DTU 组建无线网络，GKY 智能液位控制仪表提供了丰富的组网功能。另外，GKY 仪表还具有灵活多变的各种型号，可 以满足液位控制的各种功能需求。下表列出了一些液位控制仪表的功能和型号，方便大家选择。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
DF-96系列全自动水位控制器工作原理
[日期：2012-01-02] 来源：作者：辽宁徐涛
一、整机工作原理
该型全自动水位控制器电路原理如下图所示。
由图可知，本控制器电路主要由电源电路、水位信号检测电路、输出驱动电路三部分组成，下面分别加以介绍。
1．电源电路
AC220V电压经变压器T降压，其次级输出近13V左右交流电加至由D1~D4构成的整流桥输入端，整流后经电容CI滤波得到约10.5V直流电压。
该电压经Rl加到红色发光管LED I上，将LEDI点亮，表示电源正常。
该电压除了为IC I 及继电器提供工作电源外还直接送到水位检测电极C．作为水位检测的公共电位。
2．水位信号检测电路
该部分是以四二输入与门电路CD4081为核心并配以五根水位检测电极A—E构成的。
其作用是根据电极实测水位的变化CD4081相应引脚的电平随之变化，满足与门条件时相应输出端电平改变，以驱动输出电路。
其中R2是ICI 的电源输入限流电阻，D5与R3及D6与R8起隔离自锁作用，当相应输出端即ICI(10)脚、(3)脚为高电平时将(8)脚、(1)脚锁死，其状态的翻转取决于(9)脚和(2)脚。
C2—C5及R4_R6、R12的作用是滤除干扰信号意外进入控制器引起误动作。
3．输出驱动电路
该部分主要由驱动管VTI，继电器Jl、功能选择开关K及输出状态指示绿发光管LED2组成。
功能选择开关K处于“开？位时，继电器Jl被强制动作．其相应触点Jl-I闭合，外接负荷（单相电动水泵或控制接触器）开始工作，输出状态指示绿发光管LED2也被点亮；处于“关”位时，触点Jl-I断开，外接负荷被切断；处于“自动”位置时．Jl动作与否受驱动管VTI的控制．当VTI基极电位高于0.7V 以上时则饱和导通，继电器儿得电动作，其触点Jl-I闭合，反之则断开。
二．实际应用分析
下图是该型全自动水位控制器实际应用的四种接法，分别对应单控上水池、单控下水池、缺水保护和上下水池联合控制。
1．单控上水池
此时电D(绿线)、E（黄线）与电极C（黑线）并接置入水池的最低点，与水池底部接触作为水池（水塔）地线（公共电位）；电极A(红线卜一为上水池(水塔)上限液位控制点，水位上升达到A点水位，水与探头接触，水位控制器自动关泵；B隘线卜一为上水池（水塔）下限液位控制点，水位下降到B点水位以下，水与探头脱离接触，水位控制器自动开泵，水池充水。
其电气原理是：由于电极D、E、c短接，则ICI(8)、(9)脚皆为高电平，与门输出端(10)脚输出高电平，该高电平送至ICI(5)脚，其(6)脚由于VI2的截止同样为高电平，这样与门输出端(4)脚输出高电位，驱动管VT1饱和导通．Jl得电动作，其触点J1-1闭合，外控水泵得电工作，向池内补水；随着水位的升高．检测电极B首先升为高电位（水是导电的）．即ICI(2)脚转为高电平;待水位上升达到上限液位控制点A点时．Icl(1)脚亦转为高电平，与门输出端(3)脚输出高电位，则VI2饱和导通，将IC1(6)脚钳制为低电位。
根据与门的特性，其输出端(4)脚转为低电位，驱动管
VT1截止．Jl失电，其触点J1-l断开，外控水泵停止工作，补水停止。
随着池内水位的下降，电极A（对应于IC1(1)脚）脱离水面与公共电位断开，但此时由于(3)脚对(1)脚的自锁作用，所以ICI(1)脚仍然维持高电平并与(2)脚共同作用，始终将IcI(6)脚钳制为低电位；待池内水位下降直至检测电极B脱离公共电位时，即ICI(2)脚变为低电位，与门输出(3)脚电位翻转，则VT2截止．ICI(6)脚变为高电位，与门输出端(4)脚同样输出高电位，驱动管VT1饱和导通．Jl得电动作，触点Jl-I闭合，外控水泵得电工作，同时指示灯LED2被点亮。
向池内再次补水，往复循环，实现无人值守控制。
2．单控下水（排水）池
此时电极A（红线）与电极B（蓝线）空着不用。
电极C（黑线）置入水池的最低点，与水池底部接触作为水池（水塔）地线（公共电位）；电极E(黄线)一为下水池上限液位控制点．水位上升达到E点水位，水与探头接触，水位控制器自动开泵，水池排水；根据实际需要若不排水，则E点不接；电极D（绿线卜一为下水池下限液位控制点，水位下降到D点水位，水与探头脱离接触，水位控制器自动关泵，水池停止排水。
其电气原理是：排水开始时池内是满水，电极C、D、E相当于短接在一起，即ICI(8)，(9)脚皆为商电平，与门输出端(10)脚输出高电平。
该高电平送至ICI(5)脚，(6)脚同样为高电平，这样与门输出端(4)脚输出高电位．驱动管VTI饱和导通．Jl得电动作，其触点Jl-I闭合，外控水泵得电工作，向池外排水：随着水位的降低，检测电极E首先脱离水面而转为为低电位，但此时由于(10)脚对(8)脚具有自锁作用，所以ICl(8)脚仍然维持高电平并与⑨脚共同作用，始终将ICI(10)脚钳制为高电位；待水位下降达到下限液位控制点D点并使电极D脱离液面时．ICI(9)脚转为低电平。
根据与门特性，则与门输出端(10)脚输出低电位，ICI(5)脚转为低电位，其输出端(4)脚转为低电位，驱动管VTl截止，继电器Jl失电，LED2熄灭，其触点Jl-I 断开，外控水泵停止工作，排水停止。
3．缺水保护
此时电极A(红线)与电极B(蓝线)空着不用。
电极C（黑线）与电极E（黄线）并接置入水池的最低点，与水池底部接触作为水池（水塔）地线（公共电位）：C、D点为水池下限水位控制点，水位下降到下限水位．C、D探头之一与水面脱离接触，水位控制器继电器立即动作，切断输出，水泵停止工作。
其电气原理是：由于电极C、E并接且与D处于同一液面，相当于通过水阻短接在一起，即ICI(8)、(9)脚皆为高电平，与门输出端(10)脚输出高电平，该高电平送至ICI(5)脚，(6)脚同样为高电平，这样与门输出端(4)脚输出高电位，驱动管VTI饱和·导通，指示灯LED2被点亮．Jl得电动作，其触点J1-I闭合，外控水泵得电工作；当水位下降达到下限液位控制点并使电极C、D因无水脱离接触时，IC1(9)脚转为低电平，与门输出端(10)脚立即转为低电位，IC1(5)脚转为低电位，其输出端(4)脚转为低电位，驱动管VT1截止，继电器儿失电．LED2熄灭，其触点J1-1断开，外控水泵停止工作．起到缺水保护作用。
4．上下水池联合控制
此时各电极的连接参见下图中第4部分所示。
其中电极c-为上、下水池（水塔）共用地线，放在上、下水池的最低点与水池底部接触；电极A-为上水池（水塔）上限液位控制点，水位上升达到A点水位，水与探头接触，水位控制器自动关泵；电极B-为上水池（水塔）下限液位控制点，水位下降到B点水位以下，水与探头脱离接触，水位控制器自动开泵，水池充水；电极D-为下水池下限液位控制点，水位下降到D点水位，水与探头脱离接触，水位控制器自动关泵，水池停止排水：电极E-为下水池上限液位控制点，水位上升到E点水位，水与探头接触，水位控制器自动开泵，水池排头；其电气工作原理不再赘述，可参见前述分析。
